Nginx 最新版本已经支持 传输层端口转发 和负载均衡 stream 模块。使用stream模块在编译nginx时需要添加–with-stream参数。
1、什么叫加权轮询？
加权轮询是指nginx照配置权重来分发給上游服务器请求。让不同服务器按照配置来承担压力。假设有a,b,c服务器，轮询权重按如下配置，则在7次请求中a服务器会接受请求1次，b服务器会接受请求2次，c服务器会接受请求4次。
upstream cluster
{
server a weight=1;
server b weight=2;
server c weight=4;
}
2、加权轮询算法nginx源码
这里仅列出加权轮询算法的核心代码、
/*
假设按照1中配置 a权重1 b权重2 c权重4 那么下面函数 第一次调用 会将current_weight分别设置为 1 2 4。最大的是4 ，所以c服务器被选中。
c服务器权重减掉总权重（4-7）变为-3。下次再调用函数for循环后a,b,c权重为2，4，1。最大的是b,所以b就被选中。b服务器权重减掉总权重（4-7）变为-3。
这样经过7次选择后，a就被选中了1次。b被选中了2次。c被选中了4次。7次选择后所有的权重都会变为0。
*/
static ngx_stream_upstream_rr_peer_t *
ngx_stream_upstream_get_peer(ngx_stream_upstream_rr_peer_data_t *rrp)
{
//这里rrp->peers->peer 是一个链表 保存所有上游服务器的信息 （包括ip地址 端口号等、具体数据结构后续单独发文章）
for (peer = rrp->peers->peer, i = 0;
peer;
peer = peer->next, i++)
{
//effective_weight 初始化 和 weight相等
peer->current_weight += peer->effective_weight;
total += peer->effective_weight; //计算所有服务器权重总和
//选择当前权重 最大的服务器配置数据结构
if (best == NULL || peer->current_weight > best->current_weight) {
best = peer;
p = i;
}
}
//被选中的当前权重减掉 总权重
best->current_weight -= total;
return best;
}
3、gdb调试nginx加权轮询源码
这里使用gdb 调试客户端连接请求时 nginx加权轮询的过程。
nginx 配置如下
worker_processes 1;
events {
worker_connections 1024;
}
stream {
upstream bitbucket-ssh {
server localhost:9001;
server 120.48.9.1:9001;
}
server {
listen 9000;
proxy_pass bitbucket-ssh;
}
}

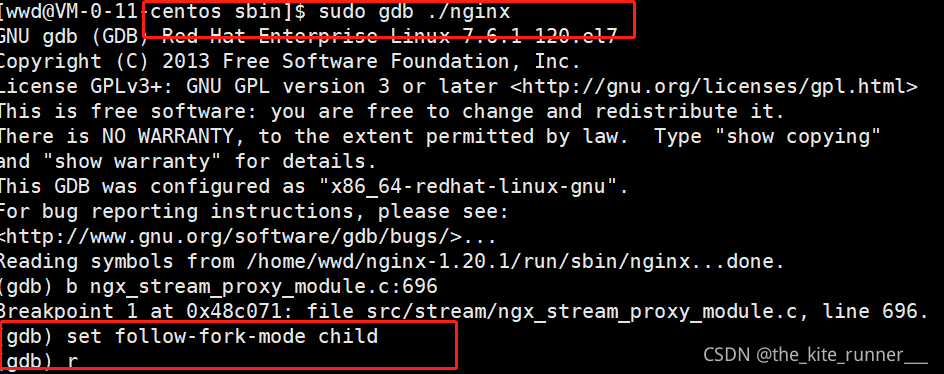

gdb启动nginx（关于gdb调试nginx后续单独发链接）
我们这里配置了两个服务器 ，权重参数未配置（默认所有服务器相等）。nginx监听端口设置为9000。
b ngx_stream_proxy_module.c:696 在 这个文件的696行设置断点。
进程数配置为1。也就是一个master进程。一个worker进程。接受客户端连接肯定是在woker进程中处理的。所以set fllow-fork-mode child 将gdb设置为跟踪子进程。
r 命令开始运行nginx程序。下图可以看到nginx已经启动了。接下来就是使用客户端连接服务器。

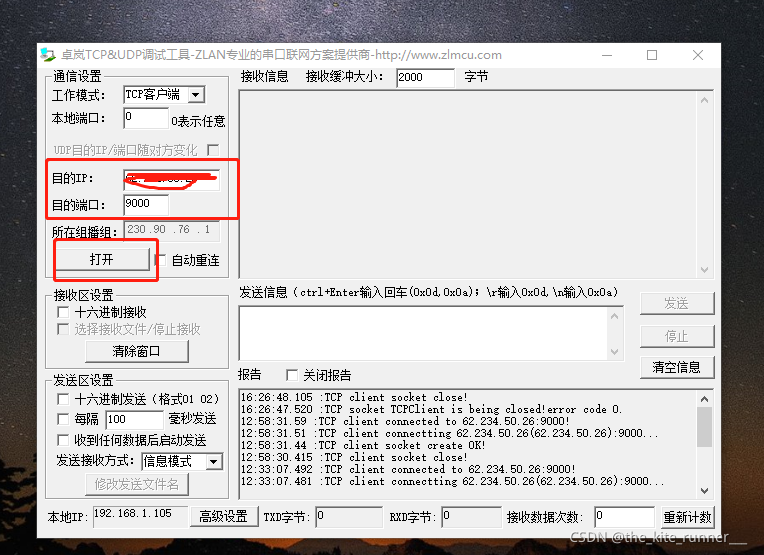

我们使用tcp客户端测试工具连接nginx。
点击打开 开始连接nginx服务的9000端口。

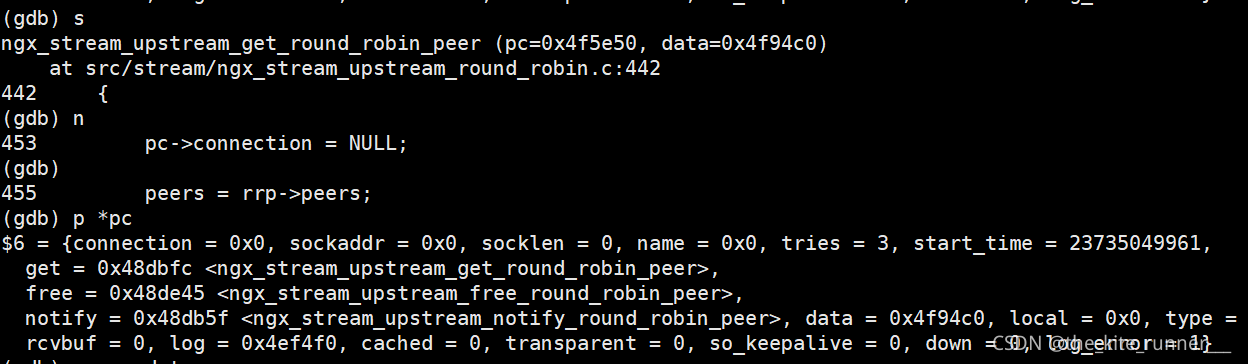

上图 可以看到 命中了设置的断点。 但是我设置的断点并不在加权轮询的函数内。所以在单步跟踪几次进入加权轮询函数如下图。

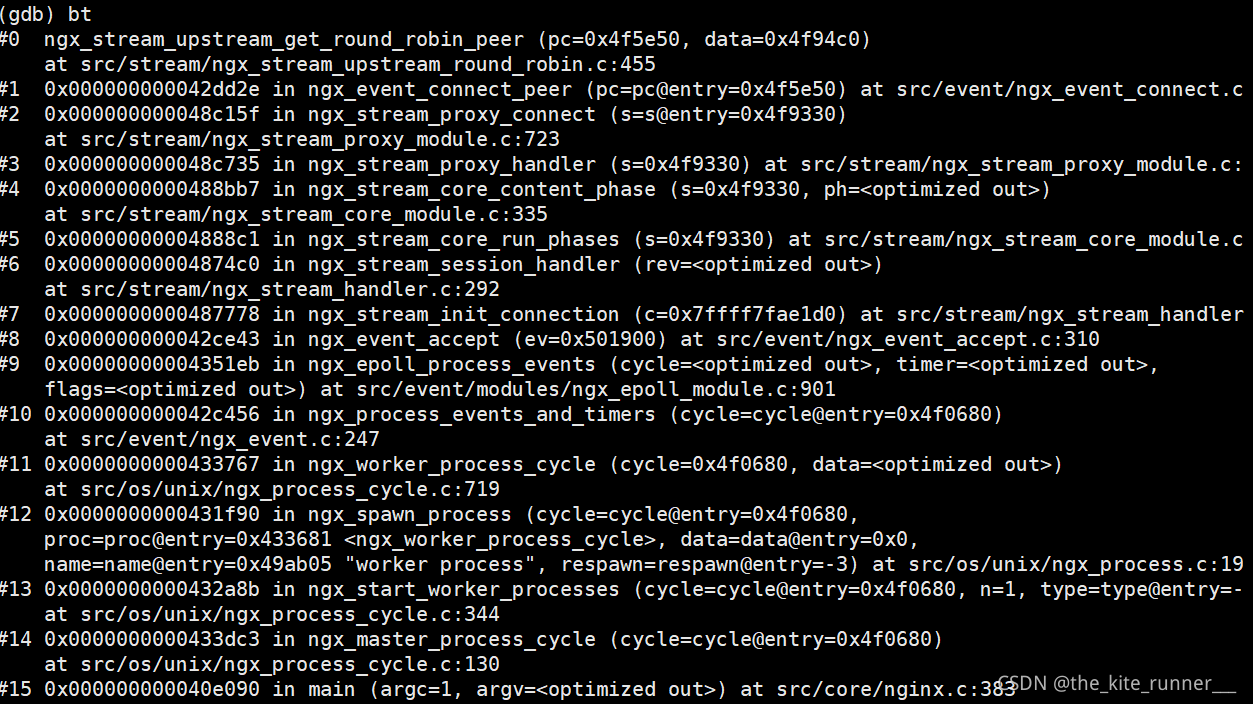

下图给出所有的调用堆栈。也就是客户端开始连接nginx后epoll_wait 返回，子进程也就被唤醒开始处理客户端的连接请求，然后就是下面的堆栈了。具体逻辑流程后续也打算发文总结。

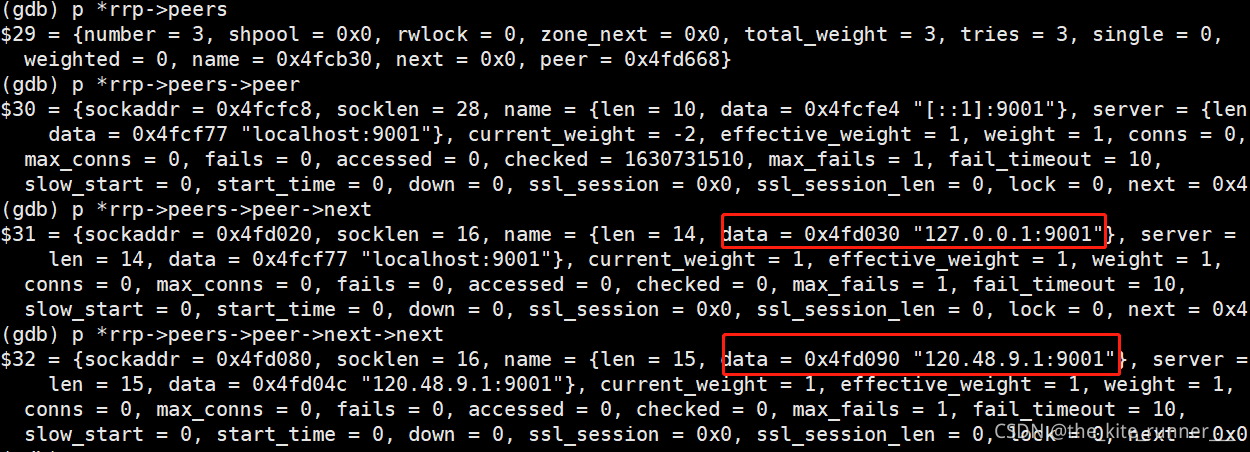

我们打印一下peer这个结构 也可以看到我们配置的服务器信息 。一个是本机localhost；一个是120.48.9.1 ，都是9001端口。
