实验室之前已有相关电机增益调节的博客
https://blog.csdn.net/qq_34935373/article/details/86561909
鉴于驱动器型号以及电机型号的改变,调节时一些细节发生了改变,现作简要介绍
变化1:

在编码器选择页,可选项仅有Encoder一项,故选择Encoder。由于编码器型号为Avago-HDEL-5540#A11,资料搜索为每转500Pulse,如实填写。也尝试过前面一篇博客的2500Pulse,发现该参数对后期调节没有太大影响,保险起见仍按参数填写。
变化2:
 Application Cotinuous为持续电流,应小于等于额定电流,具体说明如下  出于安全考虑将这两个值设定均设定为6A 其余参数如图设置或保持不变即可
变化3:

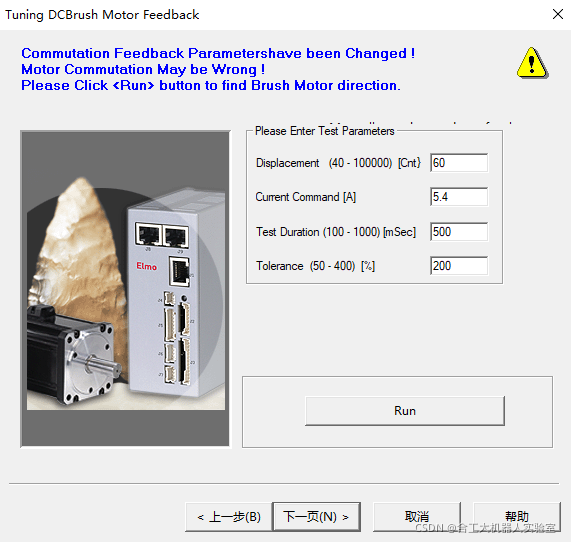

 请教了师兄,说该页面他之前调试的时候记得没有,根据蓝色文字判断该步应为电机运转方向的整定,故直接Run即可
变化4:

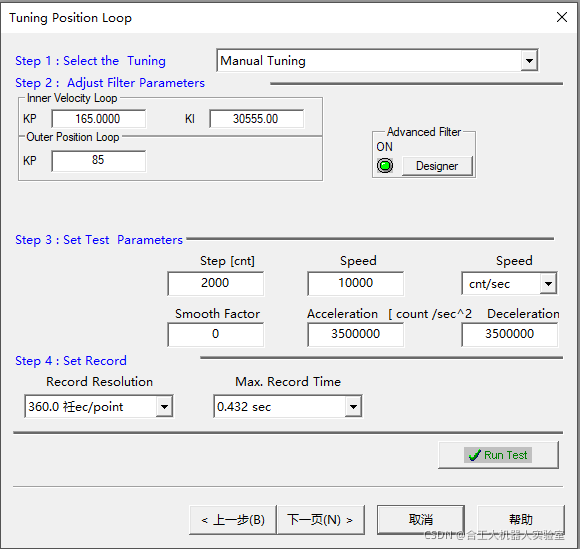

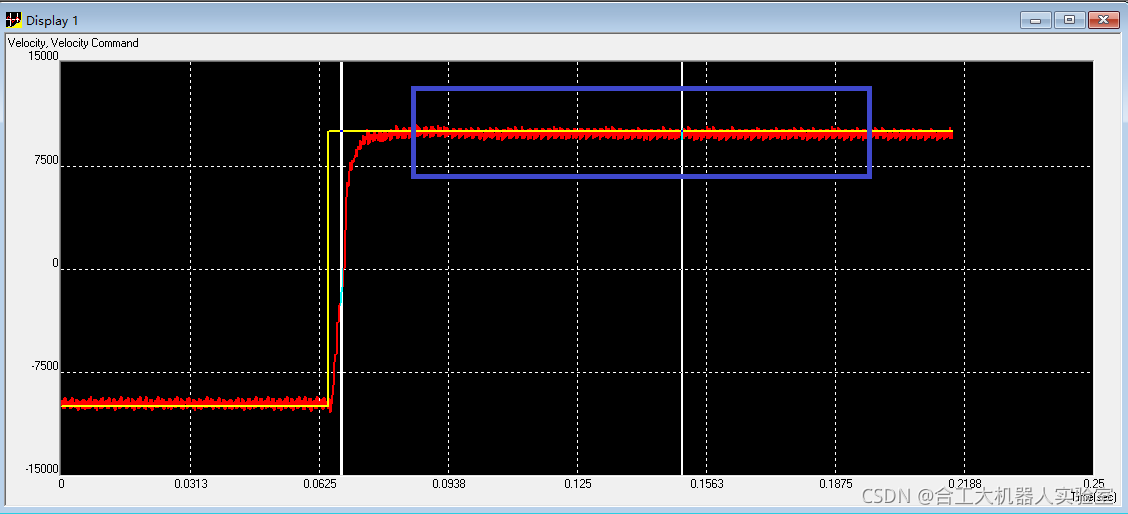

速度环调节时,当KP值增加到合适的数值,其速度图像如下图所示,速度上升后,会在一定值内微小波动,我们认为这是合理的,无需对该段进行FFT变换。  注意此时就可以根据上升时间计算系数KI,勿继续增大KP值来满足超调20%~25%的条件,若过分增大KP,则会出现较大的共振,以至难以调节   最终速度环、位置环的PID参数设置如上图,这些参数一方面可以由dSPACE通过ASCII形式的指令重新导入进ELMO控制器中,另一方面也可以尝试通过dSPACE进行驱动器增益调节,将两者的结果进行比对。 后续还有许多工作要做,一起加油!
|
