Muduo网络库

Muduo网络库本身并不复杂，是一个新手入门C++面向对象网络编程的经典实战项目。但是，新手在刚刚上手读代码的时候，非常容易陷入代码的汪洋大海，迷失方向。本文旨在简要梳理Muduo网络库的核心内容，帮助初学者快速上手源码阅读。

第一部分：概述

通过学习Muduo网络库的源码，初学者可以掌握的主要知识点有：

EventLoop事件循环的实现方式；
Reactor反应堆模式在TCP网络通信编程中的基本实现方式；（可以从《UNIX网络编程》中参考各种通信模型）
Socket API，Epoll/Poll 等I/O多路复用API的封装方式；（进一步探究需要读《UNIX网络编程》）
多线程编程原语在Linux环境下的封装方式（仅针对pthread接口的封装，如果希望使用C++11 std::thread库实现的话可以跳过）
日志类库，时间处理函数库，异步文件日志库等实用功能模块的基本实现方式；
CMake源码构建工具的使用；

以上知识点，是建立在读者已经充分理解C++语言的基础上来讲的。在Muduo网络库中，大量使用了C++11的高级特性，例如智能指针std::unique_ptr与std::shared_ptr；lambda表达式，std::function仿函数；移动语义等等。如果读者对这些语言特性还未掌握，读源码的话会比较吃力，因此建议在语言学习基础充分扎实之后再来做源码的项目实践。但是总的来说，学习Muduo网络库对于C++面向对象编程的“继承，封装，多态”三大特性中的封装特性会有一个全面且深入的认识。

然而在这Muduo的源码中，对于多态和继承特性的使用仅仅出现在了Poller类的处理上。Poller抽象类提供接口，并通过多态的方式实现了EpollPoller和PollPoller等多路复用类。初学者可以从Poller类及其派生类的实现方式，学习到如何利用多态，对接口和实现进行分离（面向对象的设计原则之一）。

Muduo网络库的设计理念非常简单，就是为了用最简单的实现方式完成一个高性能、且功能完整的网络通信程序库，因此在设计上并没有采用过于复杂的语言特性，这是一个优点也是一个遗憾。如果读者在学习完Muduo网络库之后有更多想法，可以尝试通过继承和多态的特性重写Muduo网络库，使其更加灵活和可扩展。实际上，有许多开源的网络库就是这么做的，例如著名的C++ Web框架drogon中使用的trantor网络库，就是基于Muduo的设计进行重写的，加入了继承和多态的特性，有兴趣的可以自行研究trantor的源码。

此外，Muduo网络库使用的CMake源码构建工具是非常出色的。它基本上完整地体现了一个标准工程项目应该具有的CMakeLists.txt文件的形式和书写方法。初学者可以用Muduo网络库学习并深入掌握CMake构建工具的使用方式。

第二部分：核心类库梳理

（细节持续更新）

1. Reactor的核心机制：事件分发与事件循环

EventLoop流程简图：
在这里插入图片描述

EventLoop

一个事件循环，注意，一个创建了EventLoop对象的线程是IO线程

主要接口
- loop
  死循环，阻塞在Poller的poll函数，等待唤醒
  唤醒后执行ChannelList中每个Channel的回调
  最后执行任务队列中的Functor
- runInLoop
  在IO线程中执行用户回调Functor，若调用者非IO线程，则会调用queueInLoop
- queueInLoop
  当调用者并非当前EventLoop所在线程时，将Functor存入EventLoop的任务队列
  从而保证Functor由IO线程执行，这是线程安全的保证之一
- updateChannel与removeChannel
  核心中的核心，通过这个公有接口建立起Channel和Poller沟通的桥梁
  Channel通过这个接口向Poller注册或者移除自己的fd
  实现了Poller和Channel两端的解耦
- 核心实现：handleEvent
  遍历所有的activeChannelList_，并依次执行这些Channel中注册的回调函数
  这个环节非常非常关键，是一切事件派发机制中回调执行的地方
主要成员
- wakeupchannel_
  通过eventfd唤醒的channel
  EventLoop可以通过这个Channel唤醒自己执行定时任务
- activeChannelList_
  通过一次poll获得的所有发生事件的Channel指针列表
- pendingFunctors_
  所有非IO线程调用的用户回调都会存放在这个队列中，通过mutex互斥量保护
- poller_
  一个多路复用实例

Poller

I/O多路复用接口（抽象）类，对I/O多路复用API的封装

主要接口
- poll
  是Poller的核心功能，使用派生类的poll或者epoll_wait来阻塞等待IO事件发生
  通过派生类的实现来填充EventLoop的activeChannelList_
- static createNewPoller：
  工厂函数，创建一个Poller实例
  在EpollPoller中，每个实例对应一个epollfd
- update
  更新I/O多路复用的状态，例如epoll_ctl的ADD，MOD，DEL
主要成员
- loop
  控制当前Poller的EventLoop指针
- 其余成员由派生类实现

Channel

I/O事件派发器，封装了发生I/O事件的文件描述符，关心的事件类型，以及事件对应的回调

主要接口
- setter，getter
  设置关注读写操作，获取实际发生的读写事件
- update
  根据回调的执行情况，通过EventLoop的updateChannel接口更新事件状态
主要成员
- loop
  Channel拥有者的EventLoop指针
  每个EventLoop可以控制若干个Channel
- fd_
  这个Channel所维护的文件描述符
- events_
  这个Channel所关心的IO事件
- revents_
  这个Channel的文件描述符上实际发生的事情

TimerQueue

通过timerfd实现的定时器功能，为EventLoop扩展了一系列runAt，runEvery，runEvery等函数
TimerQueue中通过std::set维护所有的Timer，也可以使用优先队列实现

主要接口
- addTimer
  向定时器中添加Timer
  Timer是一个封装了回调函数和时间的类
  通过内部实现addTimerInLoop保证线程安全
- cancel
  从定时器中移除某个Timer
- 核心实现：getExpired
  从timers_集合中移除已经到期的Timer
- 核心实现：handleRead
  向timerfdChannel注册的回调函数
  在timerfd触发可读时间时，也就是定时器到期的时候执行
  会调用getExpired，并依次执行返回的所有Timer中的回调
主要成员
- timerfdChannel_
  用来唤醒计时器的Channel，维护了一个timerfd，注册了TimerQueue::handleRead回调
- std::set<std::pair<Timestamp, Timer*>> timers_
  使用std::set容器来取得最近将要超时的Timer，从而决定是否resetTimerfd

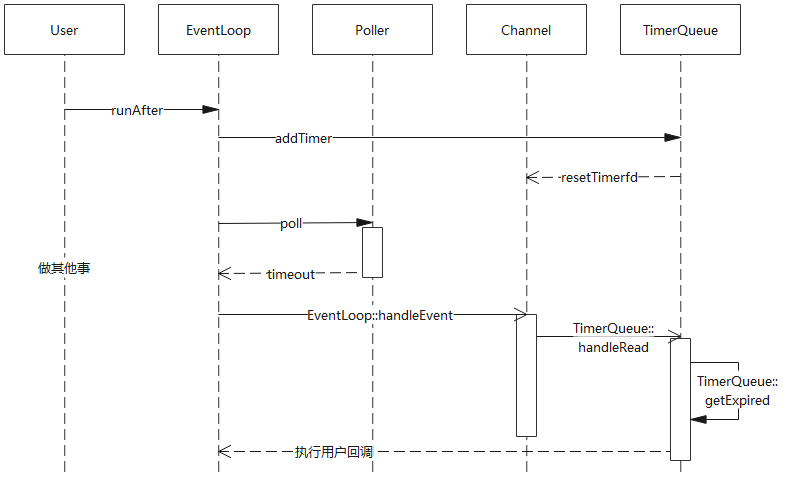

TimerQueue执行用户回调的时序图：
TimerQueue时序图

注意事项

任何在IO线程（也就是具有EventLoop）中绑定的Channel中发生的IO事件，最终都会在EventLoop中的handleEvent环节依次处理。
理解这一点非常重要，如果出问题需要debug，基本上都是在handleEvent环节中有线程安全的问题。

其他辅助类

EventLoopThread
封装了一个EventLoop的独立线程
EventLoopThreadPool
封装了若干个EventLoopThread的线程池，所有者是一个外部的EventLoop
Timer
定时器相关的类

2. 网络通信封装

TcpConnection

封装了一个TCP链接

主要接口
- send
  发送数据的主要接口，最终通过内部实现在runInLoop中发送数据
- 回调setter
- connectionEstablished
  当连接建立时，应当只执行一次
  将自身的shared_from_this指针与Channel绑定
  令Channel激活对可读IO事件的关注
- connectionDestroyed
  当连接断开时，应当只执行一次
  将自己的Channel从所属EventLoop中移除
主要成员
- loop
  主要回调都通过EventLoop所在线程处理
- Channel
  通过Channel的回调调用自己的回调
- Socket
  连接所属的套接字fd
- localaddr，peeraddr
  本地和对端socketaddr
- 各种回调callback
- inputbuffer，outputbuffer
  应用层输入，输出缓冲区

TcpClient

客户端封装，需要注意的是，muduo的client类只负责一个连接

Connector - TcpClient逻辑上的内部类

对于连接方法的封装
- 主要接口
  - setNewConnectionCallback
    设置TcpClient交给的回调函数
  - start
    最后通过loop的runInLoop调用
    调用connect内部实现
  - stop
    最终通过loop的queueInLoop调用
    回收Channel控制的套接字（如果有的话）
    设置connect_标记为false
  - retry
    若connect_标记为true，则重连
  - 核心实现：connect
    调用Socket::connect方法连接服务端
    连接成功后，创建一个Channel
    将自身的handleWrite回调注册到Channel上，并激活可写事件关注
  - 核心实现：handleWrite
    根据getSockError的情况决定调用创建连接回调，或是错误回调，或retry操作
    其中包含了TcpClient注册的回调newConnection
- 主要成员
  - loop
  - channel
    unique_ptr指针，仅在连接建立时动态创建Channel对象
    当channel触发可写事件时，执行handleWrite
    并在handleWrite中执行TcpClient的newConnection
  - serverAddr
  - connector
  - connect_
    非常重要的一个标记，决定了是否retry
主要接口
- 回调setters
  这些回调函数会在新连接建立时，通过newConnection内部实现方法传递给TcpConnction对象
- 核心实现：newConnection
  在构造时将这个函数作为回调注册给connector_对象
  在Connector中的Channel执行本回调后，创建一个新的TcpConnection对象
- connect
  调用Connector的start接口
- stop
  调用Connector的stop接口
主要成员
- loop
- connector
  TcpClient所维护的一个连接器
- retry_
- TcpConnection connection_
  TcpClient所维护的一个TCP连接对象

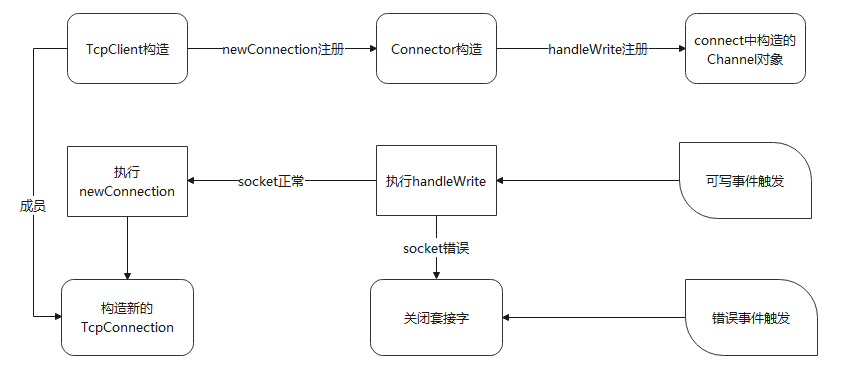

关于连接中回调的传递，参考下面的简图：
TcpClient回调传递的示意

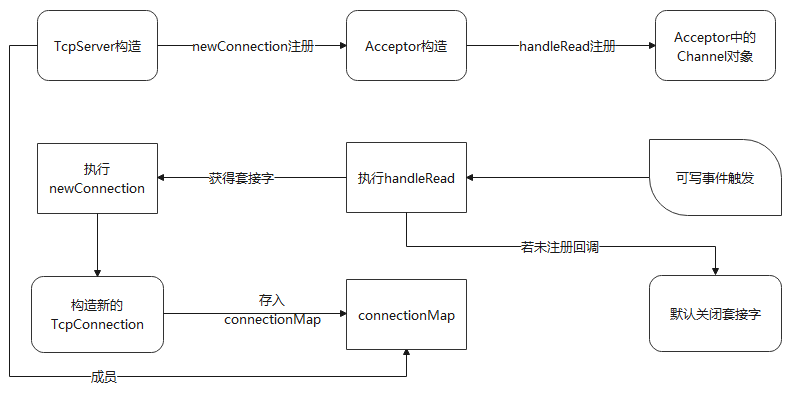

TcpServer

服务端封装 - muduo的server端维护了多个tcpconnection
注意TcpServer本身不带Channel，而是使用Acceptor的Channel

Acceptor - 逻辑上的内部类

接受器封装，实质上就是对Channel的多一层封装
- 主要接口
  - listen
    监听连接
    当新连接进入时，调用Socket::accept创建套接字，触发TcpServer的回调
  - setNewConnectionCallback
    TcpServer通过该接口设置回调，当新连接套接字创建后，创建TcpConnection对象
  - 核心实现：
    通过socket::accept接受新连接，获得套接字fd
    这个fd作为参数调用TcpServer注册的回调
- 主要成员
  - loop
  - channel
  - idlefd
    非常巧妙的设计，在服务器压力过大，无法新建文件描述符时，通过这个idlefd拒绝连接
    来自libevent的设计
主要接口
- 回调setters
  这些回调函数会在新连接建立时传递给TcpConnction对象
- start
  启动threadPool_线程池
  在runInLoop中执行acceptor的listen
  这里专门设置了一个started_标记，防止多次运行start
- 核心实现：newConnection
  从accept回调中获得的fd动态创建新的TcpConnection对象
  为连接对象注册各类回调函数
  将连接对象存入connectionMap_映射表里
主要成员
- loop
  这个loop也是acceptor的loop
- acceptor
- threadPool
  一个EventLoopThreadPool，用来存放io线程的EventLoopThread
- socket
  服务端用来监听的socket
- ConnectionMap
  一个连接名和实例（TcpConnectionPtr）的映射容器
