[C++知识库]iOS - Block简单解析

blocks简介

Blocks是C语言的扩充功能：带有自动变量（局部变量）的匿名函数

匿名函数就是不带名称的函数，在C语言中不允许这种函数存在。在C语言中为了调用函数，必须使用该函数的名称，即使使用函数指针来直接调用函数，虽然似乎不用知道函数名也能够使用该函数，但是其实只是似乎，其实还是需要的，所以就是说在C语言中，不能使用匿名函数这种不带名称的函数

但是当我们有了Blocks，源代码中就能够使用匿名函数，即不带名称的函数

那么带有局部变量是什么意思呢。

书上举了两个例子，当使用C语言的时

关于几种变量的特点

c语言函数中可能使用的变量：

函数的参数自动变量(局部变量) 静态变量(静态局部变量) 静态全局变量全局变量

由于存储区域特殊，其中有三种变量可以在任何时候以任何状态调用:

静态变量(静态局部变量) 静态全局变量全局变量

使用全局变量来多次调用函数，该变量值总能保持不变所以可以进行调用。

但是多个按钮（可以看作参数）之间的传值的时候就会出现问题，这个时候全局变量也并不能很好的解决，可以使用函数参数传递

在使用C++和Object—C的时候使用类可以保持变量值并多次持有该变量自身，由类生成的实例或对象保持该成员变量的值

但是使用C++或object—C增加了代码长度，所以使用blocks最好啦，blocks又满足条件又简短

block语法

^void (int event) {
      printf("buttonId:%d event=%d\n", i, event);
  }

block语法和C语言函数定义相比

1.没有函数名因为它是匿名函数

带有“^“ 因为iOS应用程序的源代码中将大量使用Block，所以插入该记号便于查找

Block语法的BN范式

^ 返回值类型参数列表表达式

Block语法中可以省略的类型

返回值类型：如果表达式中有return语句就使用该返回值的类型，如果没有就使用void类型。表达式中如果有多个return语句时，所有return的返回值类型必须相同。
参数列表：如果不使用参数，参数列表也可以省略，比如^void (void) {printf (“blocks”);} 在省略了参数列表以及返回值类型之后^{printf (“blocks”);}

书上说返回值类型和参数列表均被省略的block语法是大家最为熟知的记述吧？

Block类型变量

C语言中，可以将所定义函数的地址赋值给函数指针类型变量中

int (*funcptr)(int) = &func;

在block语法下，一旦使用block语法就相当于生成了可赋值给Block类型变量的“值”

block类型变量与一般的C语言变量完全相同，可作为以下用途使用

自动变量函数参数静态变量静态全局变量全局变量

声明Block类型变量的示例如下所示

int (^blk) (int);

将Block语法赋值给声明为Block类型的变量中

int (^blk) (int) = ^(int count){return count + 1;};

左侧是block声明，右侧是block定义

等号左侧的代码表示了这个Block的类型：它接受一个int参数，返回一个int值。
等号右侧的代码是这个Block语法：相当于生成了可赋值给Block类型变量的“值”，它是等号左侧定义的block类型的一种实现。

因为通常的变量相同，当然也也可以这样写

int (^blk1)(int) = blk;

int (^blk2)(int);
blk2 = blk1;

使用Block类型变量

在函数参数中使用Block类型变量可以向函数传递Block

void func(int (^blk)(int)) {

//typedef
void func(blk_t blk)

在函数返回值中指定Block类型，可以将Block作为函数返回值返回

int (^func()) (int)
{
    return ^(int count){return count + 1;};
}

//typedef
blk_t func(){

为了简化，我们可以使用typedef来解决问题

typedef int (^blk_t)(int);

通过使用typedef可声明

调用Block（函数调用和函数参数）

将赋值给Block类型变量中的Block方法像C语言通常的函数调用那样使用，这种方法与使用函数指针类型变量调用函数的方法几乎完全相同

//调用指针类型变量
int result = (*funcptr)(10);
//调用Block类型变量
int result = blk(10);

在函数参数中使用Block类型变量并在函数中执行Block的例子如下：

int func(blk_t blk, int rate)
{
		return blk(rate);
}

//在OC中
- （int) methodUsingBlock:(blk_t)blk rate:(int)rate
{
		return blk(rate);
}

Block指针类型变量

blk_t *blkptr = &blk;

iOS中Block的用法，举例，解析与底层原理（这可能是最详细的Block解析） - CocoaChina_一站式开发者成长社区

可以参考这篇文章中Block的常见用法以及语法总结（声明及定义语法），写的非常的好

Block的本质

block本质也是一个OC对象，封装了函数调用和函数调用环境

//写一个简单的BLock
int main(int argc, const char * argv[]) {
    @autoreleasepool {


        void (^block)(void) = ^{
            NSLog(@"132314234");
        };

        block();
    }
    return 0;
}

//转化为C++
struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  //构造函数
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {

            NSLog((NSString *)&__NSConstantStringImpl__var_folders_p__1kwt86gs28xdwnz5cds254400000gn_T_main_bf9aba_mi_0);
        }

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};
int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;
				//定义block变量，删掉强制转换的部分
				void (*block)(void) = &__main_block_impl_0(
																				__main_block_func_0,
																			  &__main_block_desc_0_DATA);
        //void (*block)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA));
				 //执行block内部的代码
				 block->FuncPtr(block);
        //((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);

    }
    return 0;
}
static struct IMAGE_INFO { unsigned version; unsigned flag; } _OBJC_IMAGE_INFO = { 0, 2 };

block指向__main_block_impl_0，看__main_block_impl_0返回什么，它返回一个结构体

__main_block_impl_0是一个结构体，在结构体里面有一个构造函数（不用返回值，C++中参数有默认值可以不传值），初始化，将参数赋给结构体中struct __block_impl impl和struct __main_block_desc_0* Desc，最终返回一个结构体

__main_block_func_0是一个函数，在__main_block_impl_0中将这个函数的地址传给了fp参数，fp参数继续传给了__main_block_impl_0中的FuncPtr

struct __main_block_desc_0* Desc指向struct __main_block_desc_0这个结构体，这个结构体计算block的大小

最后通过funcPtr调用__main_block_func_0函数，将Block地址传进去执行Block代码

Block截获变量

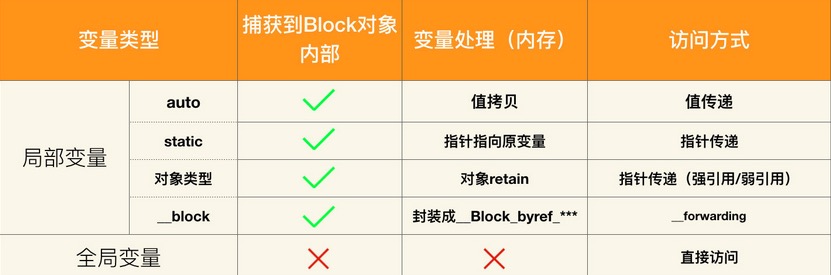

先上图
请添加图片描述

对局部变量的截获

局部变量：

它是自动对象（auto），只在函数执行期间存在，离开作用域就销毁截获方式为值截获

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        int a;
        void (^block)(void) = ^{
            NSLog(@"a = %d", a);
        };
        block();
    }
    return 0;
}

//C++
struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  //值截获
  int a;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int _a, int flags=0) : a(_a) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

		int a;
        void (*block)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, a));

静态局部变量：

只对定义自己的函数体始终可见，截获方式为指针截获

int main(int argc, const char * argv[]) {
    @autoreleasepool {


        static int a;


        void (^block)(void) = ^{

            NSLog(@"a = %d", a);
        };

        block();
    }
    return 0;
}

//C++
struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  //指针截获
  int *a;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int *_a, int flags=0) : a(_a) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};

int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;


        static int a;


        void (*block)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, &a));

        ((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);
    }
    return 0;
}

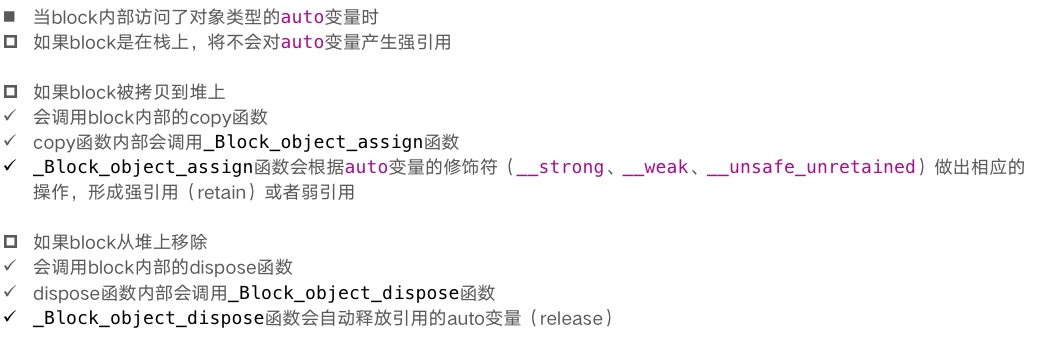

对象类型：

Block对对象类型的auto变量的截获，重点是对象类型在这里插入图片描述

当对象的修饰符是__strong时

//当对象的修饰符是__strong时
typedef void (^MyBlock)(void);

int main(int argc, const char * argv[]) {
    @autoreleasepool {

        MJPerson *person = [[MJPerson alloc] init];

        //__block __weak MJPerson *weakPerson = person;

        MyBlock block = ^{
            NSLog(@"%p", person);
        };

        block();
    }
    return 0;
}

C++
//copy函数的调用
static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {_Block_object_assign((void*)&dst->person, (void*)src->person, 3/*BLOCK_FIELD_IS_OBJECT*/);}

static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->person, 3/*BLOCK_FIELD_IS_OBJECT*/);}

//主要变化在这个函数，比之前auto变量的时候多了copy和dispose函数
static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};

//对比之前的静态局部变量
static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};

MyBlock block = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_weakPerson_0 *)&weakPerson, 570425344));

当对象的修饰符是__weak时

//当对象的修饰符是__weak时
int main(int argc, const char * argv[]) {
    @autoreleasepool {

        MJPerson *person = [[MJPerson alloc] init];

        __block __weak MJPerson *weakPerson = person;

        MyBlock block = ^{
            NSLog(@"%p", weakPerson);
        };

        block();
    }
    return 0;
}

//c++
//我们可以看到，对比上面的__strong修饰符，src->weakPerson, 变成了weak
static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src)
{_Block_object_assign((void*)&dst->weakPerson, (void*)src->weakPerson, 8/*BLOCK_FIELD_IS_BYREF*/);}

static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->weakPerson, 8/*BLOCK_FIELD_IS_BYREF*/);}

//从上面的strong复制过来的
//static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {_Block_object_assign((void*)&dst->person, (void*)src->person, 3/*BLOCK_FIELD_IS_OBJECT*/);}

//static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->person, 3/*BLOCK_FIELD_IS_OBJECT*/);}

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};

MyBlock block = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_weakPerson_0 *)&weakPerson, 570425344));

用我自己通俗一点的话来说就是：
我们在上面也可以看到，对比之前的auto变量和静态局部变量，多了两个copy和dispose函数
如果Block访问的是对象类型，就会自动生成copy和dispose函数，来对对象进行内存原理
如果Block访问的是自动变量auto,就没有这两个函数
在对象类型中有__strong 和__weak 两种修饰符，给当地进行初始化和废弃，为此需要增加成员变量copy和dispose
但是auto自动变量就用不到，所以它也没有copy和dispose这两个函数

Block对__block变量的截获

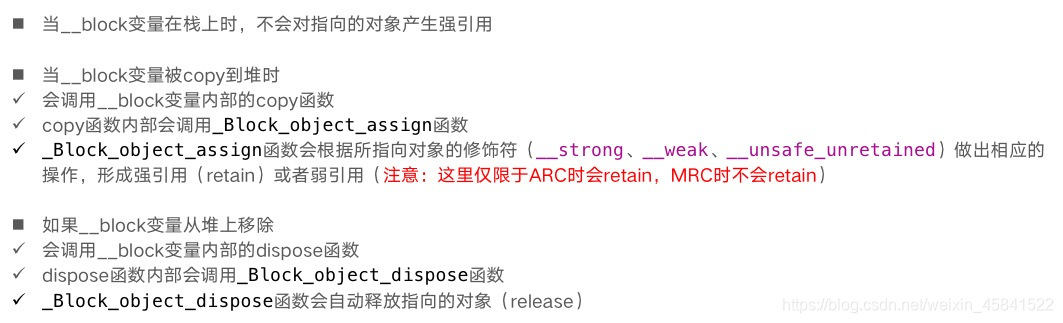

在有__block修饰符的时候，当Blockcopy到堆上时，会把__block也copy到堆上，即Block对__block的截获。
请添加图片描述
对于__block变量的截获，同样会调用copy和dispose函数。

typedef void (^MyBlock)(void);

int main(int argc, const char * argv[]) {
    @autoreleasepool {

        MJPerson __block *person = [[MJPerson alloc] init];

        //__block  MJPerson *person = person;

        MyBlock block = ^{
            NSLog(@"%p", person);
        };

        block();
    }
    return 0;
}

typedef void (*MyBlock)(void);


//__block函数，编译器会将__block变量包装成一个对象
struct __Block_byref_person_0 {
  void *__isa;
__Block_byref_person_0 *__forwarding;
 int __flags;
 int __size;
 void (*__Block_byref_id_object_copy)(void*, void*);
 void (*__Block_byref_id_object_dispose)(void*);
 MJPerson *__strong person;
};

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __Block_byref_person_0 *person; // by ref
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, __Block_byref_person_0 *_person, int flags=0) : person(_person->__forwarding) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  __Block_byref_person_0 *person = __cself->person; // bound by ref

            NSLog((NSString *)&__NSConstantStringImpl__var_folders_p__1kwt86gs28xdwnz5cds254400000gn_T_main_080995_mi_0, (person->__forwarding->person));
        }
static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {_Block_object_assign((void*)&dst->person, (void*)src->person, 8/*BLOCK_FIELD_IS_BYREF*/);}

static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->person, 8/*BLOCK_FIELD_IS_BYREF*/);}

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};
int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;

        __Block_byref_person_0 person = {(void*)0,(__Block_byref_person_0 *)&person, 33554432, sizeof(__Block_byref_person_0), __Block_byref_id_object_copy_131, __Block_byref_id_object_dispose_131, ((MJPerson *(*)(id, SEL))(void *)objc_msgSend)((id)((MJPerson *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("MJPerson"), sel_registerName("alloc")), sel_registerName("init"))};



        MyBlock block = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_person_0 *)&person, 570425344));

        ((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);
    }
    return 0;
}
static struct IMAGE_INFO { unsigned version; unsigned flag; } _OBJC_IMAGE_INFO = { 0, 2 };

另外我们要注意当block被copy到栈上时，对__block变量一直都是强引用

int main(int argc, const char * argv[]) {
    @autoreleasepool {

        MJPerson  *person = [[MJPerson alloc] init];

        __block  MJPerson *weakperson = person;

        MyBlock block = ^{
            NSLog(@"%p", weakperson);
        };

        block();
    }
    return 0;
}


//对__block仍然是强引用
struct __Block_byref_weakperson_0 {
  void *__isa;
__Block_byref_weakperson_0 *__forwarding;
 int __flags;
 int __size;
 void (*__Block_byref_id_object_copy)(void*, void*);
 void (*__Block_byref_id_object_dispose)(void*);
 MJPerson *__strong weakperson;
};

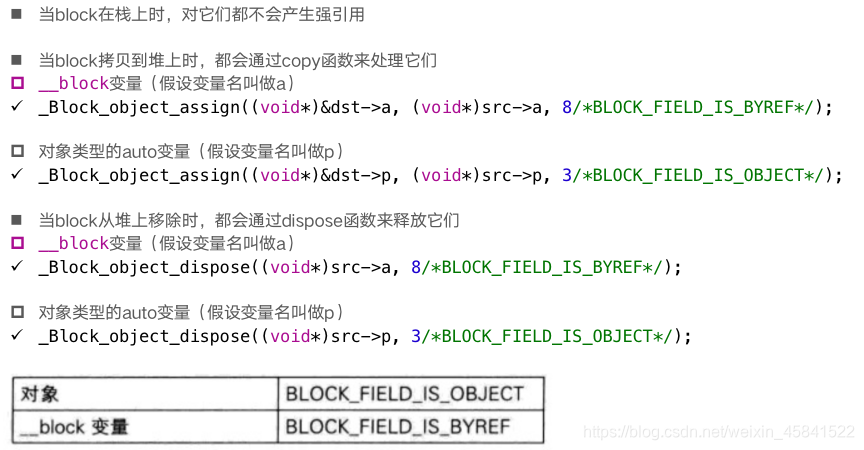

对象类型的auto变量、__block变量的对比

他们都调用了copy和dispose函数，不过这两个函数在被它们调用的时候有细微的差别。
在这里插入图片描述

对全局变量的截获

全局变量，不截获，直接取值

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        int age = 10;
        static int height = 10;
        void (^block)(void) = ^{
            NSLog(@"age = %d, height = %d", age, height);
        };
        age = 20;
        height = 20;
        block();
    }
    return 0;
}

//输出结果
age = 10, height = 20

C++
struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  int age;
  int *height;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int _age, int *_height, int flags=0) : age(_age), height(_height) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  int age = __cself->age; // bound by copy
  int *height = __cself->height; // bound by copy

            NSLog((NSString *)&__NSConstantStringImpl__var_folders_p__1kwt86gs28xdwnz5cds254400000gn_T_main_023eda_mi_0, age, (*height));
        }

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};
int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;
        int age = 10;
        static int height = 10;
        void (*block)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA,
																	age, &height));
																	//值截获和指针截获   跨函数返回值所以要捕获
        age = 20;
        height = 20;
        ((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);
    }
    return 0;
}

//全局变量
int age_ = 10;
static int height_ = 10;

int main(int argc, const char * argv[]) {
    @autoreleasepool {

        void (^block)(void) = ^{
            NSLog(@"age = %d, height = %d", age_, height_);
        };
        age_ = 20;
        height_ = 20;
        block();
    }
    return 0;
}
//并没有 捕获到结构体里面
int age_ = 10;
int height_ = 10;

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

//直接调用
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {

            NSLog((NSString *)&__NSConstantStringImpl__var_folders_p__1kwt86gs28xdwnz5cds254400000gn_T_main_a9b1b8_mi_0, age_, height_);
        }
((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);

Block的三种类型

Block存储域

_NSConcreteStackBlock类，存储域：栈
_NSConcreteGlobalBlock类，存储域：数据区
_NSConcreteMallocBlock类，存储域：堆

在这里插入图片描述

Block类型存在的环境

MRC：
在这里插入图片描述

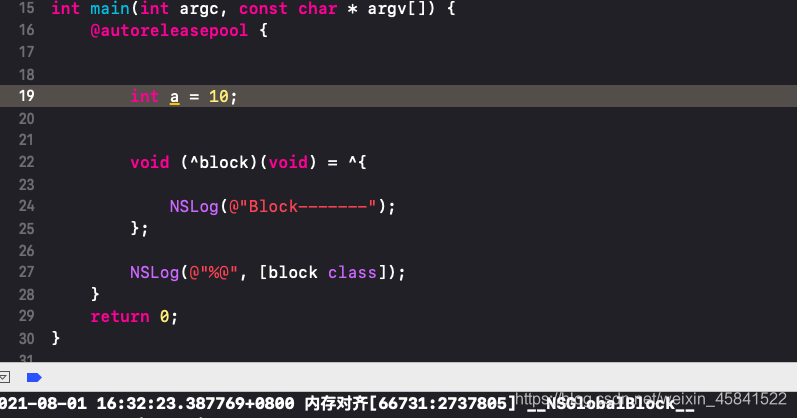

1. _NSConcreteGlobalBlock类，存储域：数据区
没有截取的情况即没有访问auto变量（全局变量）?（静态局部变量）

静态局部变量

在这里插入图片描述

全局变量
在这里插入图片描述

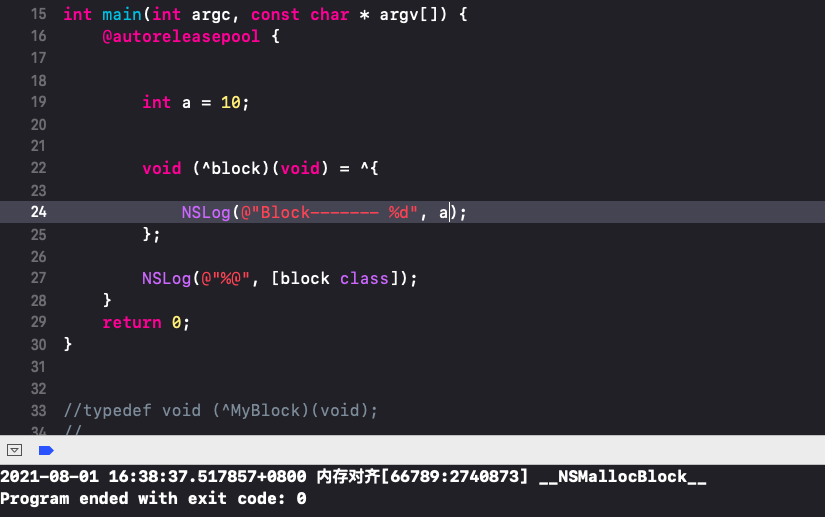

2. _NSConcreteStackBlock类，存储域：栈
一般是访问了局部变量（auto），但是因为随时可能会回收所以很多时候都要Block
下图因为是在ARC情况下，它自动copy了，所以在堆上（Malloc）

3. _NSConcreteMallocBlock类，存储域：堆栈上的copy到堆
如上图

ARC下一般直接就是Malloc或者Global，因为自动copy了

全局变量（即没有访问auto变量的）都是Global
局部变量（auto）一般自动进行copy后到堆上（Malloc）
copy之后，Global还是Global，Stack变为Malloc。Malloc引用计数增加

复制（copy）效果

在这里插入图片描述

在ARC环境下，编译器会根据情况自动将栈上的block复制到堆上

比如以下情况

block作为函数返回值时
将block赋值给__strong指针时
block作为Cocoa API中方法名含有usingBlock的方法参数时
block作为GCD API的方法参数时

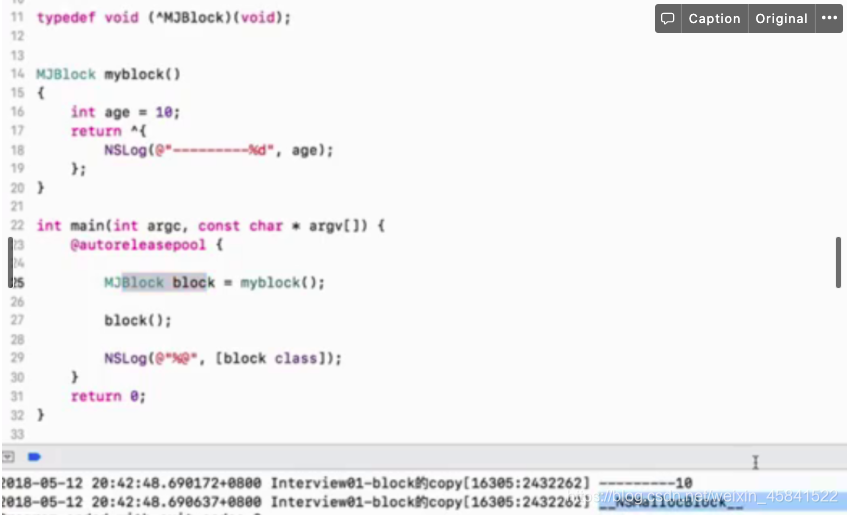

block作为返回值时

在这里插入图片描述

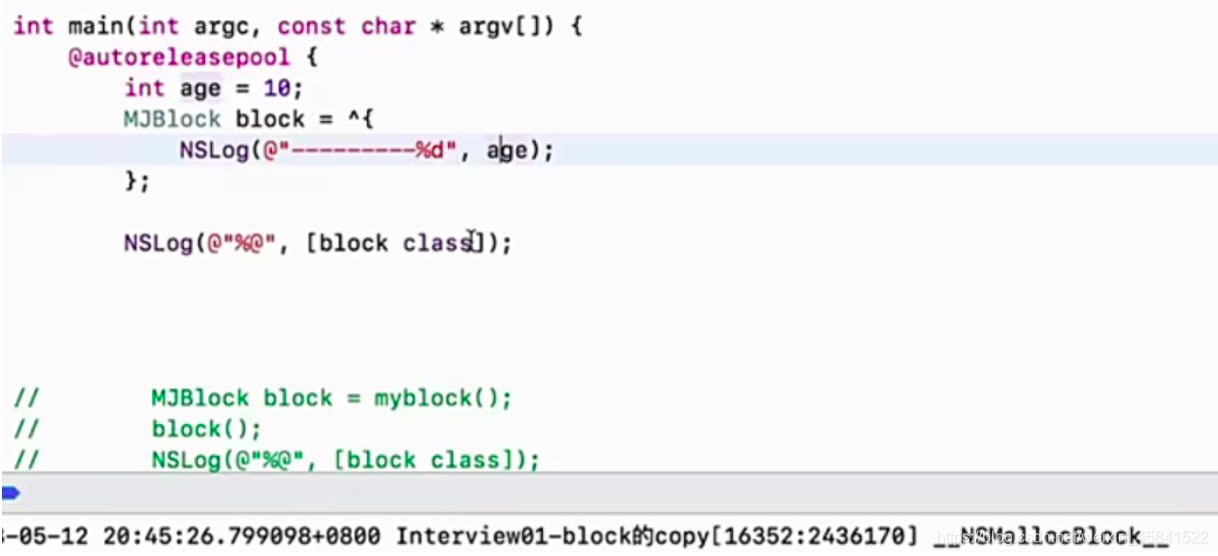

将block赋值给__strong指针时

在这里插入图片描述

__Block说明符

修饰auto变量

__block修饰auto变量，解决Block内部不能修改auto变量的值的问题
编译器会将__block包装为一个对象

//__block说明符
typedef void (^MyBlock)(void);

int main(int argc, const char * argv[]) {
    @autoreleasepool {

        __block int a = 10;
        MyBlock block = ^{
            a = 20;
            NSLog(@"--%d", a);
        };

        block();
    }
    return 0;
}

//C++
typedef void (*MyBlock)(void);

struct __Block_byref_a_0 { //__block对象结构体
  void *__isa;
__Block_byref_a_0 *__forwarding;
 int __flags;
 int __size;
 int a;//10
};

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __Block_byref_a_0 *a; // by ref
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, __Block_byref_a_0 *_a, int flags=0) : a(_a->__forwarding) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  __Block_byref_a_0 *a = __cself->a; // bound by ref
						 (a->__forwarding->a) = 20;//重点！__block修饰符赋值
            NSLog((NSString *)&__NSConstantStringImpl__var_folders_p__1kwt86gs28xdwnz5cds254400000gn_T_main_7a7b85_mi_0, (a->__forwarding->a));
        }
static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {_Block_object_assign((void*)&dst->a, (void*)src->a, 8/*BLOCK_FIELD_IS_BYREF*/);}

static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->a, 8/*BLOCK_FIELD_IS_BYREF*/);}

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};
int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;

        __attribute__((__blocks__(byref))) __Block_byref_a_0 a = {(void*)0,(__Block_byref_a_0 *)&a, 0, sizeof(__Block_byref_a_0), 10};
       //简化版Block
				__Block_byref_a_0 a = {0,
 						&a,
 						0,
 						sizeof(__Block_byref_a_0),
 						1};
				MyBlock block = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_a_0 *)&a, 570425344));

        ((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);
    }
    return 0;
}

__main_block_impl_0中有__Block_byref_a_0 *a,__block对象Block内部通过指针指向age。在__main_block_func_0中通过指向自己的指针(a->__forwarding->a)修改age，最后修改成功

在此有个forwarding指针需要解释一下
__forwaring在复制之前也就是__block变量配置在栈上的时候指向的是__Block_byref_val_0结构体也就是指向自身复制之后到了栈上之后就指向了堆上的__block变量
通过__forwaring可以保证无论是在Block外使用__block变量还是__block变量在栈上堆上都可以顺利访问同一个__block变量
在这里插入图片描述

被__block修饰的对象类型

请添加图片描述

int main(int argc, const char * argv[]) {
    @autoreleasepool {

        MJPerson  *person = [[MJPerson alloc] init];

        __block  MJPerson *blockperson = person;

        MyBlock block = ^{
            NSLog(@"%p", blockperson);
        };

        block();
    }
    return 0;
}


typedef void (*MyBlock)(void);

struct __Block_byref_blockperson_0 {
  void *__isa;
__Block_byref_blockperson_0 *__forwarding;
 int __flags;
 int __size;
 void (*__Block_byref_id_object_copy)(void*, void*);
 void (*__Block_byref_id_object_dispose)(void*);
 MJPerson *__strong blockperson;
};

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __Block_byref_blockperson_0 *blockperson; // by ref
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, __Block_byref_blockperson_0 *_blockperson, int flags=0) : blockperson(_blockperson->__forwarding) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  __Block_byref_blockperson_0 *blockperson = __cself->blockperson; // bound by ref

            NSLog((NSString *)&__NSConstantStringImpl__var_folders_p__1kwt86gs28xdwnz5cds254400000gn_T_main_499baa_mi_0, (blockperson->__forwarding->blockperson));
        }
static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {_Block_object_assign((void*)&dst->blockperson, (void*)src->blockperson, 8/*BLOCK_FIELD_IS_BYREF*/);}

static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->blockperson, 8/*BLOCK_FIELD_IS_BYREF*/);}

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};
int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;

        MJPerson *person = ((MJPerson *(*)(id, SEL))(void *)objc_msgSend)((id)((MJPerson *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("MJPerson"), sel_registerName("alloc")), sel_registerName("init"));

        __attribute__((__blocks__(byref))) __Block_byref_blockperson_0 blockperson = {(void*)0,(__Block_byref_blockperson_0 *)&blockperson, 33554432, sizeof(__Block_byref_blockperson_0), __Block_byref_id_object_copy_131, __Block_byref_id_object_dispose_131, person};

        MyBlock block = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_blockperson_0 *)&blockperson, 570425344));

        ((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);
    }
    return 0;
}
static struct IMAGE_INFO { unsigned version; unsigned flag; } _OBJC_IMAGE_INFO = { 0, 2 };

//mian中的简化

//__block NSObject *obj1 = obj;
__Block_byref_obj1_0 obj1 = {0,
                             &obj1,
                             33554432,
                             sizeof(__Block_byref_obj1_0),
                             __Block_byref_id_object_copy_131,
                             __Block_byref_id_object_dispose_131,
                             obj};


//blk1的初始化
Blk blk1 = &__main_block_impl_0(__main_block_func_0,
                                        &__main_block_desc_0_DATA,
                                        (__Block_byref_obj1_0 *)&obj1,
                                        570425344);

//blk1();
(blk1->FuncPtr)(blk1);

我觉得有个博主这一段解释的很好，引用过来
在这一过程中

Block截获__block变量，结构体中生成了指向__block变量的指针；
而__block修饰的是一个对象类型的变量，即__block结构体中有一个对象类型的指针变量；
__block以及Block最初都在栈上，栈上的Block只是使用栈上的__Block变量，并不持有。当Block复制到了堆上，截获的__block也会复制到堆上，通过Block的__main_block_copy_0、__main_block_dispose_0函数对__block进行相应的持有和释放。（上面这一段可以参考之前对局部变量的截获中对_block变量截获的内容）
当__block复制到了堆上，那么就会使用__block中的__Block_byref_id_object_copy、__Block_byref_id_object_dispose并且根据对象类型的所有权修饰符（weak、strong）进行相应的强引用、弱引用、以及释放
对象类型被__weak修饰，那么复制到堆上的__block会调用__Block_byref_id_object_copy持有对象的弱引用。对象类型被__strong修饰，那么复制到堆上的__block会调用__Block_byref_id_object_assign持有对象的强引用。
堆上的__block被废弃时，若原来持有对象，使用__Block_byref_id_object_dispose释放所持有的对象。
