前言
做数据结构的课设，选的课题为最小生成树，因为常规代码太简单了，工作量不够，就想着能不能用C语言做一个最小生成树的普利姆算法和克鲁斯卡尔算法的动画形态，上网查过资料后，发现网上对这一部分的讲解简直太少了，所以就打算出一期详细的介绍一下。
一、graphics.h是什么
想做动画首先要知道graphics.h这个库，那这个是什么呢，是TC的针对DOS下的一个C语言图形库，如果要用的话应该用TC的编译器来编译，VC++环境有其它的针对Windows的图形库。本文使用Dev-Cpp6.2.1版本。在C语言的编译软件中，感觉这一版的颜色配置很棒，把百度网盘里的连接和提取码附上。
链接：https://pan.baidu.com/s/1meDOyafrzjLdgyKesdE0JA?
提取码：39ld
二、使用步骤
1.创建项目
打开dev,新建项目

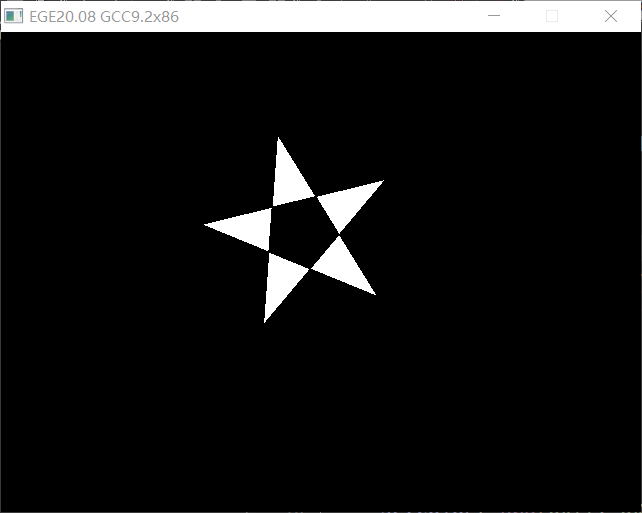

先点击Multimedia，然后点击第二个Graphics.h库，选择C++语言，然后自己设定名称和项目文件夹，点击确定。会发现它的main.cpp文件里面本来就有一段代码，运行后会发现旋转五角星的图案（如下图所示），说明环境设置成功，接下来就可以写自己想写的代码了！
?2.创建框架
首先要知道的是这个库跟一般的C/C++里面的函数基本上不太一样，下面的网站里对里面的库函数有详细的介绍。库函数目录 (xege.org)
按照下面的代码，先设置标题，窗口大小，暂停是为了让窗口停留住，不然就会一闪而过。这样一个简单的窗口就完成了。
#include <graphics.h>
#include <math.h>
#include <stdio.h>
int main() {
setcaption("Tree-1"); //标题
initgraph( 640, 480 ); //窗口大小
getch(); //暂停
return 0;
}3.具体函数使用方法
本文介绍的函数仅为此次课设所用到的函数，具体的其他的函数可以参考此网站：库函数目录 (xege.org)
1）图形
以圆形为例，其他的图形可参考上面的库函数链接
circle(100,100,10): 第一个参数为横坐标，第二个为纵坐标，第三个参数为圆的直径
fillellipse(200,100,10,10): 第一个参数为横坐标，第二个为纵坐标，第三个为横向直径，第四个为纵向直径，若第三个和第四个数值不相等则为椭圆。
#include <graphics.h>
#include <math.h>
#include <stdio.h>
int main() {
setcaption("Tree-1"); //标题
initgraph( 640, 480 ); //窗口大小
getch();
setcolor(EGERGB(255, 255, 255)); //设置画图的 线为白色
setfillcolor(EGERGB(255, 255, 0)); //涂色为黄色
circle(100, 100, 10); //空心圆
fillellipse(200, 100, 10, 10); //实心圆
getch();
return 0;

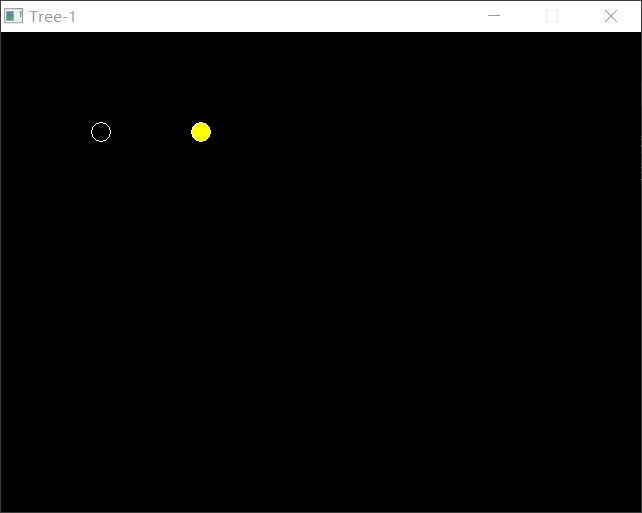

}所得的图形如下图所示：
2）字符
字符和字符串输出不饿能直接使用scanf()，而应该用outtextxy函数代替
outtextxy(100,100,'A'): 第一个参数为横坐标，第二个为纵坐标，A为字符。
#include <graphics.h>
#include <math.h>
#include <stdio.h>
int main() {
setcaption("Tree-1"); //标题
initgraph( 640, 480 ); //窗口大小
getch();
setcolor(EGERGB(255, 255, 255)); //设置画图的 线为白色
setfillcolor(EGERGB(255, 255, 0)); //涂色为黄色
circle(100, 100, 10); //空心圆
outtextxy(100,100,'A'); //字符
getch();
fillellipse(200, 100, 10, 10); //实心圆
outtextxy(200,100,'1'); //字符
getch();
char z[] = "The diagram has been generated!"; //字符串
outtextxy(240, 400, z); //字符串表示
getch();
return 0;
}?所得的图形如下：

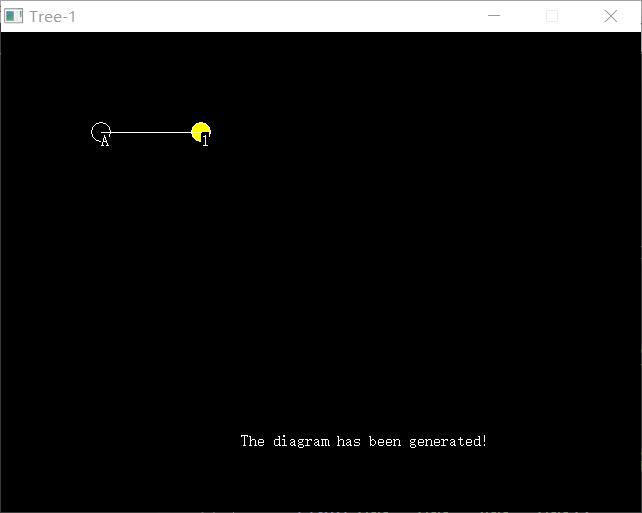

?3）连线
line(100,100,200,100): 第一个参数为线段起始点横坐标，第二个为七十点的纵坐标，第三个为结束点的横坐标，第四个为结束点的纵坐标。
#include <graphics.h>
#include <math.h>
#include <stdio.h>
int main() {
setcaption("Tree-1"); //标题
initgraph( 640, 480 ); //窗口大小
getch();
setcolor(EGERGB(255, 255, 255)); //设置画图的 线为白色
setfillcolor(EGERGB(255, 255, 0)); //涂色为黄色
circle(100, 100, 10); //空心圆
outtextxy(100,100,'A'); //字符
getch();
fillellipse(200, 100, 10, 10); //实心圆
outtextxy(200,100,'1'); //字符
getch();
line(100, 100, 200, 100); //连线
getch();
char z[] = "The diagram has been generated!";
outtextxy(240, 400, z);
getch();
return 0;
}
?4）其他函数
sprintf(s, "%d", w[i]);? ? //将w[i]中的值以整形数的形式存入到s变量上。
clearviewport();? ? ? //清屏?
4.整体代码显示

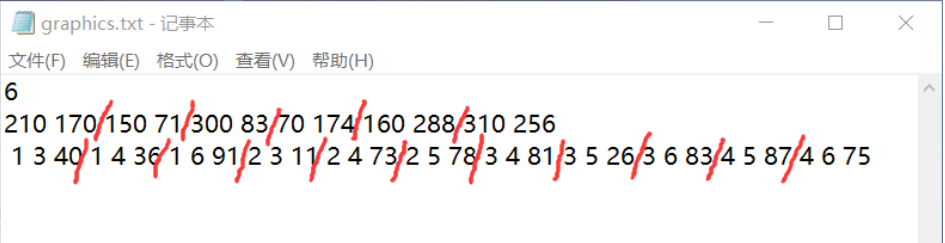

这是整体的代码展示，其中数据是从文件中获取的，graphics.txt文件格式如下，
第一行书写顶点个数
第二行两个为一组，分别书写每个顶点的横纵坐标
第三行三个为一组，分别书写线段从第几个顶点到第几个顶点，以及两顶点之间的权值
?tree1.txt和tree.1txt文件的格式如下：
两个为一组，分别书写从第几个顶点到第几个顶点。
?整体的代码如下所示：
#include <graphics.h>
#include <math.h>
#include <stdio.h>
int main() {
int i;
int t, k = 65, m, n; //t为顶点数 边数
char tem; //换行符 空格
int x[60], y[60]; //横坐标 纵坐标
int a[60], b[60], w[60];
int a1[60], b1[60];
int a2[60], b2[60];
char c[60]; //顶点字符
char s[20]; //权值输出
setcaption("Tree-1"); //标题
initgraph( 640, 480 ); //窗口大小
getch();
setcolor(EGERGB(255, 255, 255)); //设置画图线为白色
setfillcolor(EGERGB(255, 255, 255));
FILE *fp, *fp1, *fp2;
fp = fopen("C:\\Users\\86151\\Desktop\\SmallestTree\\graphics.txt", "r");
//顶点数
fscanf(fp, "%d", &t);
fscanf(fp, "%c", &tem); //跳过换行符
//字符
for (i = 1; i <= t; i++) {
c[i] = k;
k++;
}
for (i = 1; i <= t; i++) {
//图横坐标
fscanf(fp, "%3d", &x[i]);
fscanf(fp, "%c", &tem);
//图纵坐标
fscanf(fp, "%3d", &y[i]);
fscanf(fp, "%c", &tem); //跳过换行符
}
i = 1;
while (!feof(fp)) {
//连接关系的第一个
fscanf(fp, "%2d", &a[i]);
fscanf(fp, "%c", &tem);
//连接关系的第二个
fscanf(fp, "%2d", &b[i]);
fscanf(fp, "%c", &tem);
//树权值
fscanf(fp, "%2d", &w[i]);
fscanf(fp, "%c", &tem);
i++;
}
m = i - 1; //边的总数
getch();
//顶点
circle(x[1], y[1], 10); //圆圈
outtextxy(x[1], y[1], c[1]); //顶点字符
getch();
for (i = 2; i <= t; i++) {
circle(x[i], y[i], 10);
outtextxy(x[i], y[i], c[i]);
getch();
}
//连线
for (i = 1; i <= m; i++) {
line(x[a[i]], y[a[i]], x[b[i]], y[b[i]]);
getch();
}
//权值
for (i = 1; i <= m; i++) {
sprintf(s, "%d", w[i]);
outtextxy((x[a[i]] + x[b[i]]) / 2, (y[a[i]] + y[b[i]]) / 2, s);
getch();
}
char z[] = "The diagram has been generated!";
outtextxy(240, 400, z);
getch();
/*最小生成树-prim----------------------------------------------------------------------*/
fp1 = fopen("C:\\Users\\86151\\Desktop\\SmallestTree\\tree1.txt", "r");
setcolor(EGERGB(153,51,250)); //设置画图线为紫色
setfillcolor(EGERGB(153,51,250));
i = 1;
while (!feof(fp1)) {
//连接关系的第一个
fscanf(fp1, "%2d", &a1[i]);
fscanf(fp1, "%c", &tem);
//连接关系的第二个
fscanf(fp1, "%2d", &b1[i]);
fscanf(fp1, "%c", &tem);
i++;
}
n = i - 1;
//顶点
getch();
for (i = 1; i <= n; i++) {
fillellipse(x[a1[i]], y[a1[i]], 10, 10); //圆圈
getch();
fillellipse(x[b1[i]], y[b1[i]], 10, 10);
getch();
line(x[a1[i]], y[a1[i]], x[b1[i]], y[b1[i]]);
getch();
}
char u[] = "The prim-minimum spanning tree has been generated!";
outtextxy(220, 400, u);
getch();
clearviewport(); //清屏
getch();
fp2 = fopen("C:\\Users\\86151\\Desktop\\SmallestTree\\tree2.txt", "r");
setcolor(EGERGB(255, 255, 255)); //设置画图线为白色
setfillcolor(EGERGB(255, 255, 255));
//顶点
circle(x[1], y[1], 10); //圆圈
outtextxy(x[1], y[1], c[1]); //顶点字符
for (i = 2; i <= t; i++) {
circle(x[i], y[i], 10);
outtextxy(x[i], y[i], c[i]);
}
//连线
for (i = 1; i <= m; i++) {
line(x[a[i]], y[a[i]], x[b[i]], y[b[i]]);
}
//权值
for (i = 1; i <= m; i++) {
sprintf(s, "%d", w[i]);
outtextxy((x[a[i]] + x[b[i]]) / 2, (y[a[i]] + y[b[i]]) / 2, s);
}
getch();
/*最小生成树-kelusi--------------------------------------------------------------*/
setcolor(EGERGB(30,144,255));
setfillcolor(EGERGB(30,144,255));
i = 1;
while (!feof(fp2)) {
//连接关系的第一个
fscanf(fp2, "%2d", &a2[i]);
fscanf(fp2, "%c", &tem);
//连接关系的第二个
fscanf(fp2, "%2d", &b2[i]) ;
fscanf(fp2, "%c", &tem);
i++;
}
m = i - 1;
getch();
for (i = 1; i <= m; i++) {
line(x[a2[i]], y[a2[i]], x[b2[i]], y[b2[i]]);
getch();
fillellipse(x[a2[i]], y[a2[i]], 10, 10); //圆圈
getch();
fillellipse(x[b2[i]], y[b2[i]], 10, 10);
getch();
}
char v[] = "The krusal-minimum spanning tree has been generated!";
outtextxy(220, 400, v);
getch();
fclose(fp);
fclose(fp1);
fclose(fp2);
return 0;

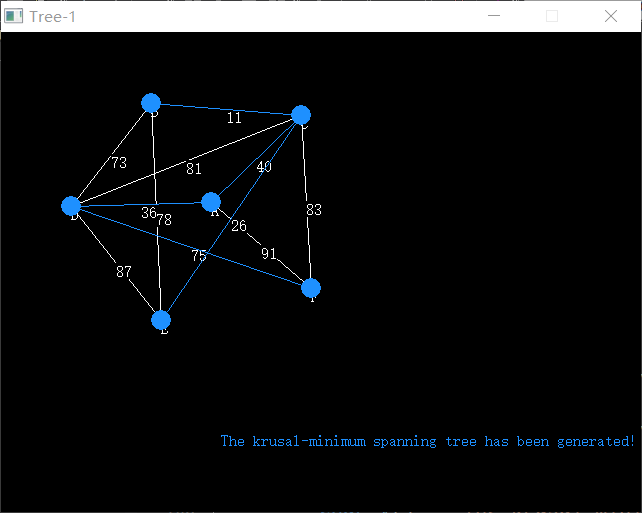

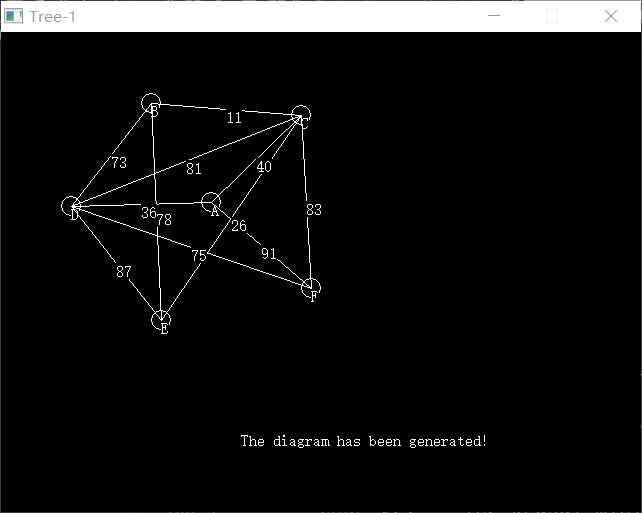

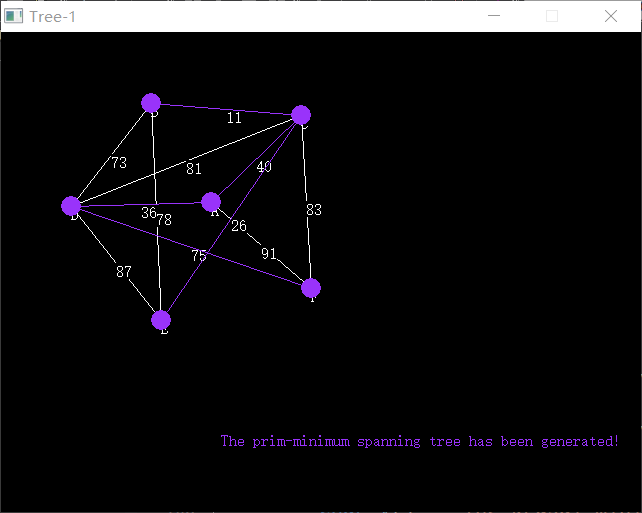

}?结果如图所示：其中普利姆算法和克鲁斯卡尔算法有顺序体现。
??
?5.注意说明
1) getch()函数在此为暂停函数，与字符串里面的getch()函数不兼容，所以在此库里面不能使用include <string.h>头文件，否则会报错。
2）本篇文章所使用的代码是上一篇文章代码的延续，其中所使用的文件在上一篇代码中已经生成，如果是先运行的上一篇文章《最小生成树三种方法的代码实现》，则文件格式是匹配的，不用再修改文件格式，如果是单独运行的这篇文章的代码，需要自行设置文件格式。
总结
以上就是C语言当中graphics.h库具体的操作了，希望能够帮助到大家！
