[C++知识库]对B树的插入删除理解和c/c++代码实践

??B树没有那位猫老师的B树教学视频了，学起来好难啊。很多资料讲其原理，而不结合代码，不结合代码细节，终究是不到位的。课本里 i j k 太多，代码阅读不易于理解。搜罗各位前辈提供的资料，这里写下自己的总结。
??B树，也叫多路平衡查找树， multi - search banlance tree . 所以翻译为B树，对应B - Tree。本文约定节点的指针域为空（NULL）的节点为叶节点，同二叉树。B树里所有叶节点位于同一行。或者说叶节点的所有空指针位于同一行、同样的深度。这么规定也是为了最大程度降低树的高度。不允许个别叶节点的深度很深，而其他叶节点很浅。根节点的每棵子树的生长应该均衡，齐头并进。
??（1） B 树，是平衡树。跟二叉平衡树一样。平衡指的是，左边的关键字都小于右边的关键字。节点里元素的值，大于其左边指针指向的节点里元素的值，小于其右边指针指向的节点里元素的值。用类似于二叉树的中序遍历序列（左中右），也可以得到关键字的递增排列。
??（2）B树节点的程序描述：

struct Node {
	int numKeys;   //因为是定长数组，指示出节点里实际元素个数
	int keyArray[MAX];   //MAX比阶数要大
	Node* ptChildren[MAX];   //节点里的指针数组，指向其所有孩子节点
	Node* ptParent;   //指向该节点的父母节点。因为俩相邻子节点合并时需要知道其父母节点是谁
};

??节点里所有关键字由数组存储。节点里所有指针也由指针数组存储。这点跟二叉树是不同的。由于是足够大的定长数组，所以即便在插入节点的过程中，使某些节点的阶数超了最大阶数，也没事。接着再对大节点拆分就行。或者小于了最小节点的关键字数，也没事，合并相邻俩最小节点即可。
??（3）节点里的数据关系表示：
在这里插入图片描述

??（4）由图可见，节点里无论是哪个节点（根节点，叶节点或者分支节点），元素数目和指针数目始终保持着对应关系。按关键字大小交错交替布置。指针实际数目比关键字实际数目大 1 。这也是中序遍历平衡的要求。无论分支节点还是叶节点都符合这个关系。
??（5）由 4 可知，节点里添加一个元素（关键字），必然也要增加一个指针。元素有序排列，新添加指针的位置，仍然要符合平衡的要求：中序遍历关键字递增排列，加在新插入元素的相邻右侧（这是规定，插入位置和算法是对应的。按对称来讲，指针插入左侧好像也可以，课本是插入右侧）。每删除一个元素，必然要合并其左右相邻的两个指针。
??（6）这里也就容易理解为什么 m 阶 B 树的最少分支数是 ceil(m / 2) ,是为了插入元素时最大节点拆分成两个最小节点，删除元素时两个最小节点合并成一个最大节点。可见我的前几天一篇文章。关于B树的思考：m阶B树的非根非叶节点为什么要至少为ceil(m/2)个孩子？ c
https://blog.csdn.net/zhangzhangkeji/article/details/119739831
??（7）插入：无论哪种语言实现，都分为四个步骤：
??①查找树中是否已有该待插入元素，有则不再重复插入，由函数 searchTree 完成。
??②在合适的节点里插入该元素（即关键字），并插入一个指针。保证指针数比元素数大1。insertTree 。
??③若插入后节点太大，则拆分节点，节点里的元素和指针同时被拆分。完成所有指针域值的修改。split。
??④节点被拆分后，多出来一个元素和一个右兄弟节点。多出来的这个元素和对应右兄弟节点的指针，插入被拆节点的父母节点。插入位置，由关键字递增排列确定。函数insertNode。
??⑤若父母节点太大，超过阶数，则拆分父母节点。再把多出来的元素插入爷爷奶奶节点，直至根节点，如此循环。
??⑥若根节点被拆分，则生成一个新的根节点，newRoot。
?? 下面给出其流程图：
在这里插入图片描述

??（8）删除：关键字的删除分两大类：被删关键字在叶节点里或在分支节点里。被删关键字在分支节点里，则其是不能删除的（根节点也不例外，根节点被替换，删除其右子树的最小元素）。因为假如其被删除，为了B树的平衡稳定，元素数减一，其指针数也要减一。意味着削掉该节点的一棵子树，和树里所有元素，这是不合适的。本文约定：从待删元素的右边相邻子树中，找子树里最小的元素替代之（树里最小元素在树的最左下方。可由平衡树定义得出该结论）。再删掉这个最小元素。该元素位于叶节点里。叶节点里只有元素，没有指针，或者说指针都为空。
??若被删元素位于叶节点，则可以直接删除。因为叶节点没有子树，只有空指针。元素数目可以发生变化，而不影响树里的元素大小排序。若删除元素后该叶节点太小，则可以从其左右相邻兄弟叶节点借一个元素。使其维持在最小节点规模。直至其相邻左右兄弟节点都成为最小节点。若再对该节点删除元素，则合并该节点和其右侧兄弟节点和ta门夹着的父母节点里的对应元素（也可以合并该节点和其左侧兄弟节点，应该都可以。因为这三个节点都是最小节点，但规定合并方向以后，就不能再改变。比如都采用最小节点和右侧兄弟节点合并）。我们称左兄弟为 A，最小节点为 B，右兄弟为C，BC 夹着的父母节点里的元素为 h 合并过程是：把 h 和 C 中的元素都加入 B 里，再删除 H 和 C 。把右兄弟和父母节点里夹着的元素，都插入自身，然后删除右兄弟和父母节点里被这俩子节点夹着的元素。
??若父母节点因为减少一个元素后，比允许最少节点数还少，则按上面的规定方向（和右兄弟），对父母节点这一层节点进行合并。直至根节点。若根节点元素数变为0，则树的高度减一。分支节点合并后变得太大，则需要进行拆分，如同元素插入B 树里的情况。
??非叶节点的元素数如果太少，不允许左右兄弟节点补充元素，只允许合并，调整其在父母节点里的位置。程序里是这么设计的，结果经过大量测试也是正确的。因为所有叶节点必须位于同一层。只能往根节点方向调整。

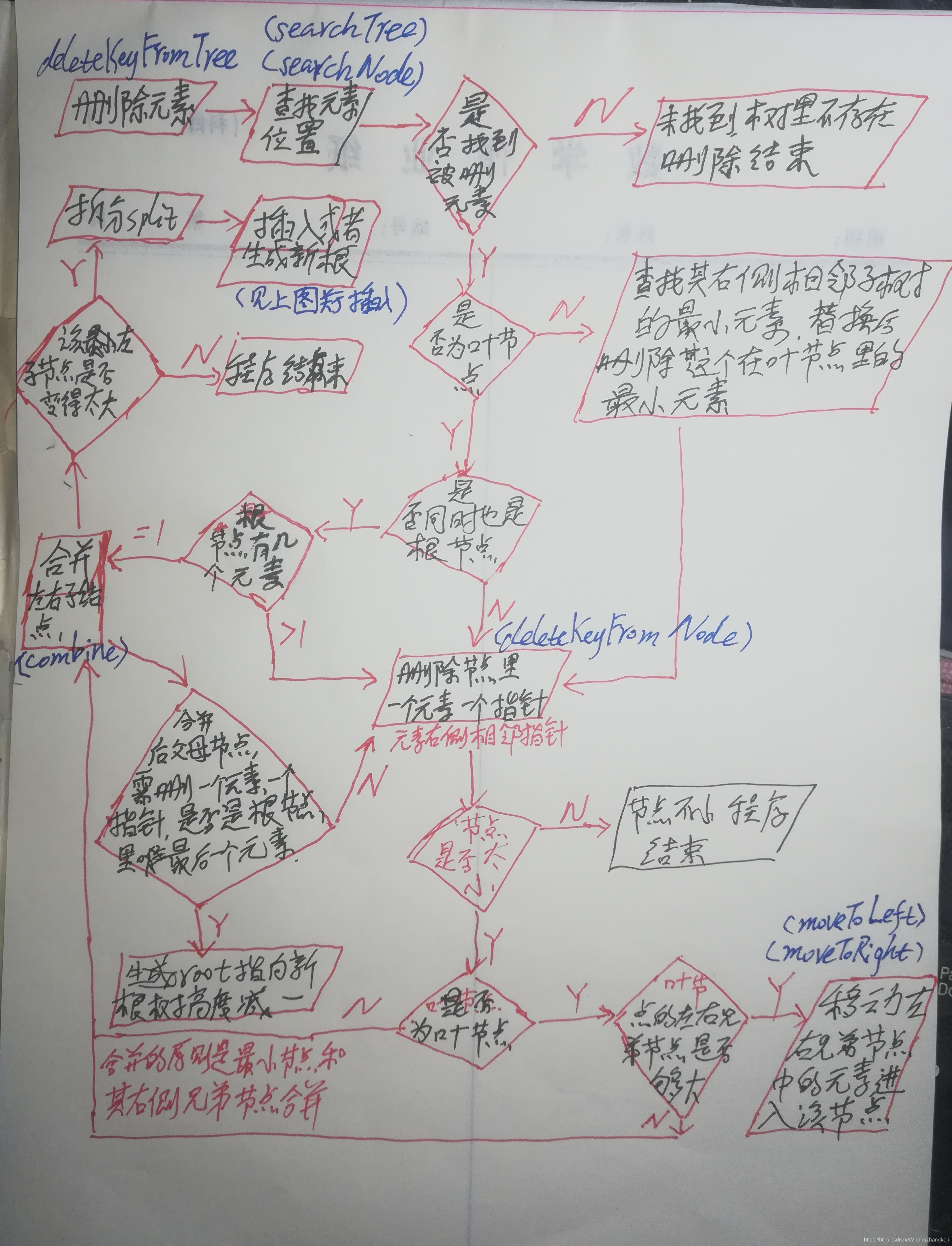

??下面给一个我画的删除操作流程图：
在这里插入图片描述
??图中蓝色标记为对应的函数。
??以下给出各函数说明：
??searchNode ：从具体一个节点里查找待插入元素的位置。
??searchTree ：从树里查找一个元素的位置。
??newRoot ：给树生成一个新的根。比如插入第一个元素的时候，或者新根节点太大，被拆分后。
??split ：分裂太大的节点。节点里的指针和元素，应该同时被分裂。叶节点也不例外。应该注意的是，分裂时，留下了中间那个要插入父母节点的元素。指针则被分成两部分。
??insertNode ：往节点里插入元素，同时也应插入一个指针。
??insertTree ：往树里插入一个元素。其调用了其他函数。
??dispalyCommaExp ：用逗号表达式表示 B 树。格式是先用中括号表示所有元素，在其右侧，用小括号，输出其所有指针指向子树的元素。如 [2,9]( 1, 5, 10 ) 。
??inOrder ：用中序排列给出树里所有元素，程序正确的话，元素应该是递增排列。
??smallNode ：对太小的节点进行处理。或移动其左右兄弟节点中的元素，或合并节点，调用combine函数。
??deleteKeyFromNode ：从节点里删除元素，同时也应删除一个指针。由其他函数保证删除操作前的程序正确性。
??deleteKeyFromTree ：从树里删除一个元素。由其调用其他函数。
??moveToLeft ：从右往左移动元素。右兄弟节点大，可以提供元素。都是叶节点。
??moveToRight ：从左往右移动元素。左兄弟节点大，可以提供元素。都是叶节点。
??combine ：对左右子节点进行合并。对于叶节点，要求都是最小节点。对于分支节点的合并，只要求左子节点是最小节点，右子节点的大小未知。所以可能引起合并后左子节点太大，再重新拆分，产生新的合适的父母节点。
??
??以下是全部代码，先是main函数所在源文件：

#include<iostream>
using namespace std;
#define MAX 7
#define ORDER 5
#define MAXKEYS ORDER - 1
#define MINKEYS (ORDER - 1) / 2

struct Node {
	int numKeys;
	int keyArray[MAX];//关键字和指针均从0开始存储
	Node* ptChildren[MAX];//但关键字数比指针数少一
	Node* ptParent;//由此决定：孩子节点分裂后，往父母节点插入关键字在 i 位置，则，
};				   //新增的指针在父母节点指针数组里，插在 i + 1 位置
// 类似于双向链表，一旦俩节点不再是父母孩子关系，则父母的节点数组还有孩子的父母
//指针，都要进行修改

struct Result {
	Node* pt;
	int index;
	bool findOrNot;
};

extern int searchNode(Node*& pt, int key);
extern Result searchTree(Node * & root,int key);

extern void newRoot(Node*& root, int key, Node* ptLeft, Node* ptRight);
extern void split(Node*& root, Node* ptLeft);
extern void insertNode(Node * &root,Node* pt, int index, int key, Node* ptChild);
extern void insertTree(Node*& root, int key);

extern void dispalyCommaExp(Node * & root);
extern void inOrder(Node*& root);

extern void smallNode(Node * & root,Node* pt);
extern void deleteKeyFromNode(Node*& root, Node* pt, int index);
extern bool deleteKeyFromTree(Node*& root,int key);
extern void moveToLeft(Node* ptParent, int indexKey, Node* ptLeft, Node* ptRight);
extern void moveToRight(Node* ptParent, int indexKey, Node* ptLeft, Node* ptRight);
extern void combine(Node*& root,Node* ptParent, Node* ptLeft, Node* ptRight, int indexKey);

int main() {
	Node* root = NULL;

//	int array[] = { 4, 9, 0, 1, 8, 6, 3, 5, 2, 7 },length = 10;
//	int array[] = { 1, 8, 5, 2, 7 }, length = 5;
//	int array[] = { 4},length = 1 ;
//	int array[] = { 4,0,9,6},length = 4 ;
	int array[] = { 1,2,6,7,11,4,8,13,10,5,17,9,16,20,3,12,14,18,19,15,21,22,23,24,25},length = 25;
//	int array[] = { 1,2,6,7,11,4,8,13,10,5,17,9,16,20,3,12,14,18,19 }, length = 19;
	for (int i = 0; i < length; i++)
		insertTree(root,array[i]);

	cout << "逗号表达式 ：";
	dispalyCommaExp(root);
	cout <<endl << "中序遍历   ：";
	inOrder(root);
	cout << endl;


	cout << "input number after 'next' to continue test,but 100 means stop test.eg.next:100";
	cout << endl << "input the number you want to delete : ";
	int input;
	do{
		cin >>input ;

		cout << endl;
		if (input == 100)
			break;

		if(deleteKeyFromTree(root,input) == false)
			cout << "list does not have this key : "<<input<<'.';
		else {
			dispalyCommaExp(root);
			cout <<endl<< ",中序遍历序列为:";
			inOrder(root);
		}
		cout<< "  next :";
	} while (1 == 1);

	return 0;
}

接着是各函数所在源文件：

#include<iostream>
using namespace std;
#define MAX 7
#define ORDER 5
#define MAXKEYS ORDER - 1
#define MINKEYS (ORDER - 1) / 2

struct Node {
	int numKeys;
	int keyArray[MAX];//关键字和指针均从0开始存储
	Node* ptChildren[MAX];//但关键字数比指针数少一
	Node* ptParent;//由此决定：孩子节点分裂后，往父母节点插入关键字在 i 位置，则，
};				   //新增的指针在父母节点指针数组里，插在 i + 1 位置
// 类似于双向链表，一旦俩节点不再是父母孩子关系，则父母的节点数组还有孩子的父母
//指针，都要进行修改

struct Result {
	Node* pt;
	int index;
	bool findOrNot;
};

int searchNode(Node*& pt, int key) {
	int index;
	for (index = 0; index < pt->numKeys && pt->keyArray[index] < key; index++);
	return index;
}

Result searchTree(Node*& root, int key) {
	Result result;
	Node* pt = root, * ptParent = NULL;
	int index = 0;

	while (pt != NULL) {
		index = searchNode(pt, key);

		if (index == pt->numKeys || pt->keyArray[index] != key) {
			ptParent = pt;
			pt = pt->ptChildren[index];
		}
		else
			break;
	}

	result.index = index;
	if (pt != NULL) {
		result.findOrNot = true;
		result.pt = pt;
	}
	else {
		result.findOrNot = false;
		result.pt = ptParent;
	}

	return result;
}

void newRoot(Node*& root, int key, Node* ptLeft, Node* ptRight) {
	root = new Node;

	root->numKeys = 1;
	root->ptParent = NULL;
	root->keyArray[0] = key;

	root->ptChildren[0] = ptLeft;
	if (ptLeft != NULL)
		ptLeft->ptParent = root;

	root->ptChildren[1] = ptRight;
	if (ptRight != NULL)
		ptRight->ptParent = root;
}

void split(Node*& root, Node* ptLeft) {
	void insertNode(Node * &root, Node * pt, int index, int key, Node * ptChild);
	Node * ptRight = new Node;

	ptRight->numKeys = MINKEYS;
	ptLeft->numKeys = MAXKEYS - MINKEYS;

	ptRight->ptParent = ptLeft->ptParent;

	for (int i = 0, j = ptLeft->numKeys; i < MINKEYS; i++) {
		ptRight->keyArray[i] = ptLeft->keyArray[j + 1 + i];

		ptRight->ptChildren[i] = ptLeft->ptChildren[j + 1 + i];
		if (ptRight->ptChildren[i] != NULL)
			ptRight->ptChildren[i]->ptParent = ptRight;
	}
	ptRight->ptChildren[MINKEYS] = ptLeft->ptChildren[ORDER];
	if (ptRight->ptChildren[MINKEYS] != NULL)
		ptRight->ptChildren[MINKEYS]->ptParent = ptRight;

	if (ptLeft == root)  //根节点被拆分,生成新根
		newRoot(root, ptLeft->keyArray[ptLeft->numKeys], ptLeft, ptRight);
	else
		insertNode(root, ptLeft->ptParent,
			searchNode(ptLeft->ptParent, ptLeft->keyArray[ptLeft->numKeys]),
			ptLeft->keyArray[ptLeft->numKeys], ptRight);
}

void insertNode(Node*& root, Node* pt, int index, int key, Node* ptChild) {
	if (root == NULL) {
		newRoot(root, key, NULL, NULL);
		return;
	}

	int i;
	for (i = pt->numKeys;i > index; i--) {
		pt->keyArray[i] = pt->keyArray[i - 1];
		pt->ptChildren[i + 1] = pt->ptChildren[i];
	}

	pt->keyArray[index] = key;
	pt->numKeys++;

	pt->ptChildren[index + 1] = ptChild;

	if (pt->numKeys == ORDER)
		split(root,pt);
}

void insertTree(Node*& root, int key) {
	Result result = searchTree(root, key);

	if (result.findOrNot == false)
		insertNode(root,result.pt,result.index,key,NULL);
}

void dispalyCommaExp(Node*& root) {
	if (root == NULL)
		return;

	int i;
	if (root->ptChildren[0] == NULL) {
		cout << '[';

		for (i = 0; i < root->numKeys - 1; i++)
			cout << root->keyArray[i] << ' ';

		cout << root->keyArray[i];
		cout << ']';
		return;
	}

	cout << '[';

	for (i = 0; i < root->numKeys - 1; i++)
		cout << root->keyArray[i] << ' ';

	cout << root->keyArray[i];
	cout << "](";

	for (i = 0; i < root->numKeys; i++) {
		dispalyCommaExp(root->ptChildren[i]);
		cout << ',';
	}
	dispalyCommaExp(root->ptChildren[i]);
	cout << ')';
}

void inOrder(Node*& root) {
	if (root == NULL)
		return;

	if (root->ptChildren[0] == NULL) {
		for (int i = 0; i < root->numKeys; i++)
			cout << root->keyArray[i] << ' ';
		return;
	}

	for (int i = 0; i < root->numKeys; i++) {
		inOrder(root->ptChildren[i]);
		cout << root->keyArray[i] << ' ';
	}
	inOrder(root->ptChildren[root->numKeys]);
}

void moveToLeft(Node* ptParent, int indexKey, Node* ptLeft, Node* ptRight) {
	ptLeft->keyArray[ptLeft->numKeys] = ptParent->keyArray[indexKey];
	ptLeft->numKeys++;

	ptParent->keyArray[indexKey] = ptRight->keyArray[0];

	for (int i = 0; i < ptRight->numKeys - 1; i++)
		ptRight->keyArray[i] = ptRight->keyArray[i + 1];
	ptRight->numKeys--;
}

void moveToRight(Node* ptParent, int indexKey, Node* ptLeft, Node* ptRight) {
	for (int i = ptRight->numKeys; i > 0; i--)
		ptRight->keyArray[i] = ptRight->keyArray[i - 1];
	ptRight->keyArray[0] = ptParent->keyArray[indexKey];
	ptRight->numKeys++;

	ptParent->keyArray[indexKey] = ptLeft->keyArray[ptLeft->numKeys - 1];
	ptLeft->numKeys--;
}

void combine(Node*& root,Node* ptParent, Node* ptLeft, Node* ptRight, int indexKey) {
	void deleteKeyFromNode(Node * &root, Node * pt, int index);

	if (ptParent->numKeys > 0) {
		ptLeft->keyArray[ptLeft->numKeys] = ptParent->keyArray[indexKey];

		ptLeft->numKeys++;
	}

	if (ptLeft != NULL) {  //左右指针一个不为空，同层都不为空
		for (int i = 0; i < ptRight->numKeys; i++)
			ptLeft->keyArray[ptLeft->numKeys + i] = ptRight->keyArray[i];

		ptLeft->numKeys = ptLeft->numKeys + ptRight->numKeys;


		if (ptRight->ptChildren[0] != NULL)
			for (int i = 0, j = ptLeft->numKeys - ptRight->numKeys; i <= ptRight->numKeys; i++) {
				ptLeft->ptChildren[j + i] = ptRight->ptChildren[i];
				ptRight->ptChildren[i]->ptParent = ptLeft;
			}
	}

	delete ptRight;	//ptRight已经没有用了

	if (ptParent == root && indexKey == 0 && root->numKeys == 1) //三条件缺一不可
		root->numKeys = 0;
	deleteKeyFromNode(root,ptParent,indexKey);

	if (ptLeft!= NULL && ptLeft->numKeys > MAXKEYS)
		split(root,ptLeft);
}

void smallNode(Node * & root,Node* pt) {
	Node* ptParent = pt->ptParent;
	int indexPt;
	for (indexPt = 0; ptParent->ptChildren[indexPt] != pt; indexPt++);

	if (indexPt == 0)
		if (pt->ptChildren[0] == NULL && ptParent->ptChildren[1]->numKeys > MINKEYS)
			moveToLeft(ptParent, 0, pt, ptParent->ptChildren[1]);
		else
			combine(root,ptParent, pt, ptParent->ptChildren[1], 0);
	else if (indexPt == ptParent->numKeys)
		if (pt->ptChildren[0] == NULL && ptParent->ptChildren[indexPt - 1]->numKeys > MINKEYS)
			moveToRight(ptParent, ptParent->numKeys - 1, ptParent->ptChildren[indexPt - 1], pt);
		else
			combine(root,ptParent, ptParent->ptChildren[indexPt - 1], pt, indexPt - 1);
	else if (pt->ptChildren[0] == NULL && ptParent->ptChildren[indexPt - 1]->numKeys > MINKEYS)
		moveToRight(ptParent, indexPt - 1, ptParent->ptChildren[indexPt - 1], pt);
	else if (pt->ptChildren[0] == NULL && ptParent->ptChildren[indexPt + 1]->numKeys > MINKEYS)
		moveToLeft(ptParent, indexPt, pt, ptParent->ptChildren[indexPt + 1]);
	else
		combine(root,ptParent, pt, ptParent->ptChildren[indexPt + 1], indexPt);
}

void deleteKeyFromNode(Node*& root, Node* pt, int index) {
	if(pt == root)
		if (root->numKeys == 0) {     //对应被函数 combine 调用。直接降低高度，
			Node* ptDelete = root;	  //不再重复执行合并

			root = root->ptChildren[0];
			if (root != NULL)
				root->ptParent = NULL;
			delete ptDelete;
			ptDelete = NULL;
			return;
		}
		else if(root->numKeys == 1){  //对应被deleteKeyFromTree调用，删除根节点里
			root->numKeys = 0;		//最后一个元素，需要调用combine合并节点
			combine(root,root,root->ptChildren[0],root->ptChildren[1],-1);
			return;
		}

	for (int j = index; j < pt->numKeys - 1; j++) {
		pt->keyArray[j] = pt->keyArray[j + 1];
		pt->ptChildren[j + 1] = pt->ptChildren[j + 2];
	}
	pt->numKeys--;

	if (pt != root && pt->numKeys < MINKEYS)
		smallNode(root,pt);
}

bool deleteKeyFromTree(Node*& root, int key) {
	Result result = searchTree(root, key);

	if (result.findOrNot == false)
		return false;

	if (result.pt->ptChildren[0] == NULL)  //调用删除操作，务必保留根节点不变
		deleteKeyFromNode(root,result.pt, result.index);
	else {
		Node* ptMin = result.pt->ptChildren[result.index + 1];
		while (ptMin->ptChildren[0] != NULL)
			ptMin = ptMin->ptChildren[0];

		result.pt->keyArray[result.index] = ptMin->keyArray[0];

		deleteKeyFromNode(root,ptMin, 0);
	}

	return true;
}

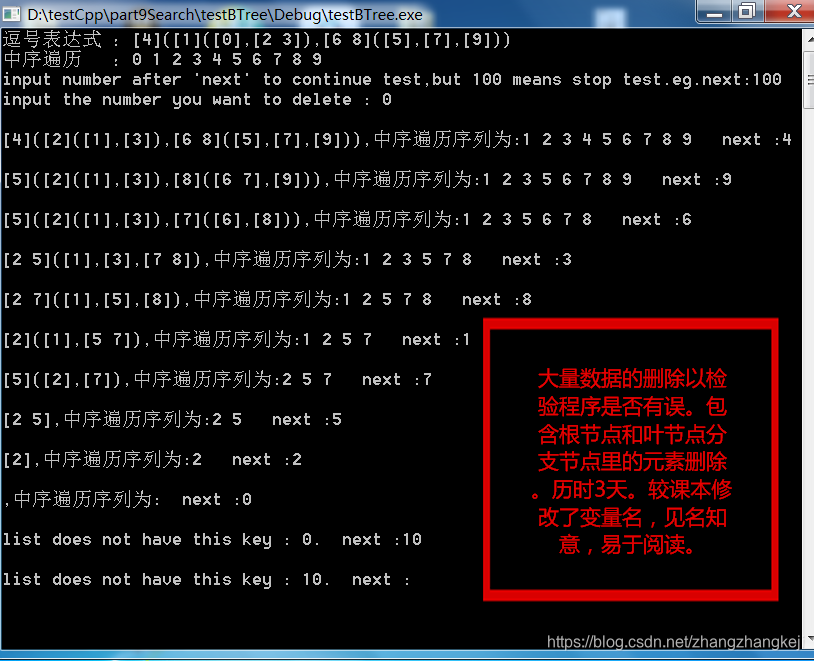

测试结果和对应图如下：
在这里插入图片描述

测试含有25个元素的大 B 树。测试程序的综合性能。除了根节点用引用 & ，其余的指针值传递。要不程序互相调用后，指针读写会出错，比如引用了一个函数里定义的变量，而该函数已经结束，所有变量被销毁，对其中动态局部变量的引用就不合适了。。
谢谢阅读。有懒猫老师的视频，就不这么费力了。
