Verilog程序框架
正文开始
1 Verilog注释
同C语言，有两种注释方式
方式一：以//开头，注释到本行结束
code balabala // 这里写注释！
方式二：以/* 开头，以*/ 结尾，中间都是注释语句
code balabala
/*
这里面都是注释！
这也是！
*/
2 Verilog关键字
关键字是软件/程序 会自动识别的一些词
因此命名应该不与这一类重合，应避开

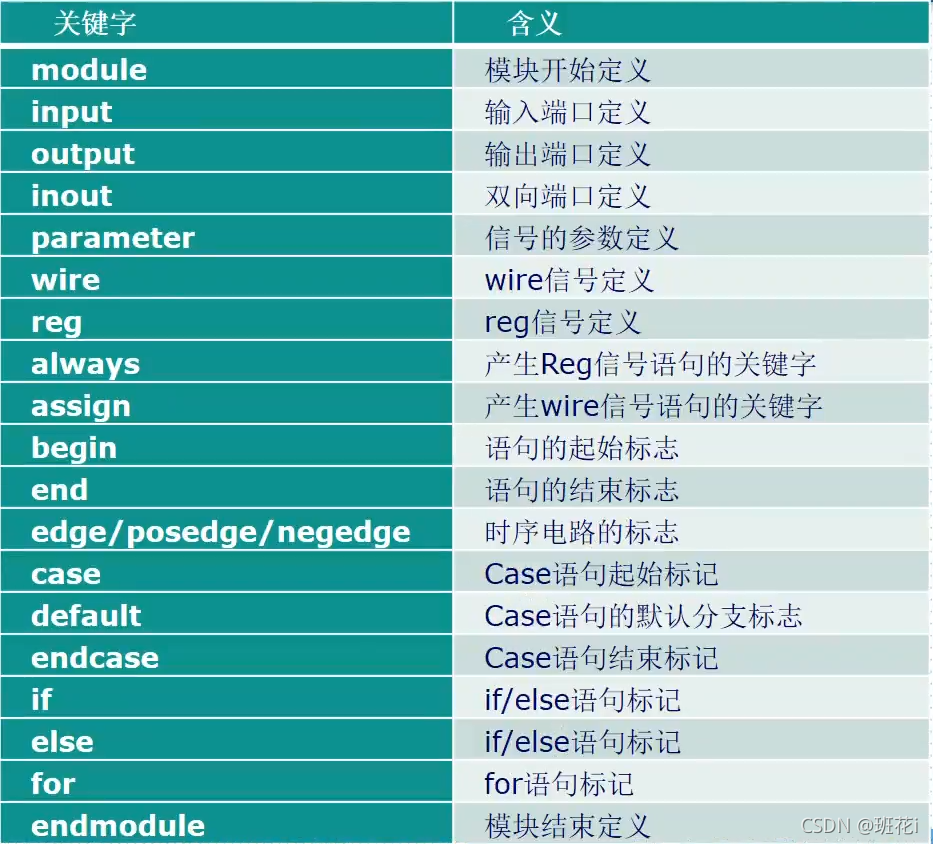

常用的关键字
3 Verilog程序框架
3.1 基本内容介绍
Verilog的基本设计单元是“模块”（block）
类似于C语言的函数
一个模块由两部分组成，一部分描述接口，一部分描述逻辑功能
类似于C语言函数的参数和函数主体部分
每个Verilog程序包括四个主要部分：
端口定义、IO说明、内部信号声明 （见程序）、功能定义
3.2 模块讲解

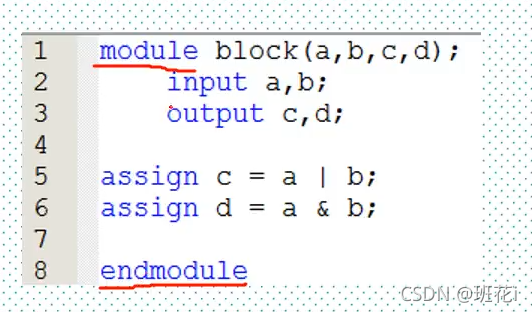

下面以一个模块来讲解
module 和endmodule分别表示模块的开始和模块的结束
（注意module一句结尾有分号！endmodule没有！）
模块名为block（建议命名直接一些）
接口是a,b,c,d（端口定义）
每一句完整的语句都和C语言需要一个 ;分号
input表示输入，output表示输出（IO说明）
assign 是给线网类型的变量赋值的一种形式，abcd是wire类型的变量
c是a和b的或运算，d是a和b的与运算（这部分描述了整个模块的功能）
3.3 主要部分的表达
这是模块的形象的图形（端口定义和IO说明）

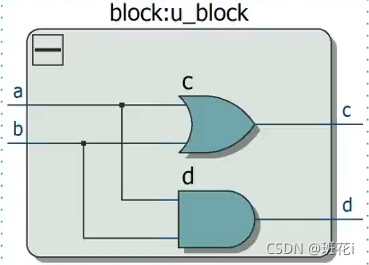

这是模块的可综合电路（功能定理部分）
可以这样理解：可综合的电路最终是能够生成一个物理的电路的
而不可综合的电路多用于仿真语句，此处就不赘述了。
3.4 完整的Verilog程序讲解
流水灯程序结构
module flow_led(//模块名称
input sys_clk,//系统时钟
input sys_rst_n,//系统复位，低电平有效
output reg [3:0] led //4个LED灯
//定义输出端口是一个寄存器reg类型的端口，如果不指定，都是默认为wire线网类型的
);
//reg define
reg [23:0] counter ; //内部信号声明
//*************************************************************************************
//* main code
//*************************************************************************************
//计数器对系统时钟计数，计时0.2秒
always @（posedge sys_clk or negedge sys_rst_n）begin
if (!sys_rst_n)
counter <= 24'd0;
else fi (counter < 24'd1000_0000)
counter <= counter +1'b1;
else
counter <= 24'd0;
end
//通过移位寄存器控制IO口的高低电平，从而改变LED的显示状态
always @（posedge sys_clk or negedge sys_rst_n）begin
if (!sys_rst_n)
led <= 4'd0001;
else fi (counter < 24'd1000_0000)
led[3:0] <={led[2:0],;ed[3]};
else
led <= led;
end
endmodule//module和endmodule之间是程序的开头和结尾
功能定义部分有三种方法：
1.assign语句 描述组合逻辑（见3.2）
2.always语句 描述组合/时序逻辑（本程序）
（具体两者的差异，之后会讲解）
3.例化实例元件 如：and#2 u1 (q,a,b);
and是关键字，与门。
上述三种逻辑功能是并行的，，，，，，，不同于C语言的串行！
注意：
在always块中，逻辑是顺序执行的。（内部）
而多个always块之间是并行的。（外部）
3.5 模块的调用（类似C语言的函数调用）
在模块调用时，信号通过模块端口在模块之间传递。

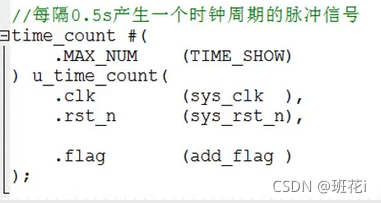

eg:静态数码管，这个模块是一个Top上层模块
例化的模块是time_count部分，类似于C语言里正在“调用函数”
其中还新起了一个名字，为u_time_count
这部分是端口的连接方式
左边是这个模块的端口，右边是要连接的端口
从而实现底层模块和上层模块的信号交互
PS：flag是一个输出信号，传递到顶层模块的add_flag变量里

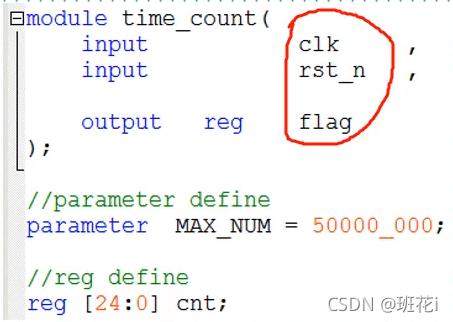

下图是这个模块的定义，类似于C语言里正在“定义函数”
红色圈部分就是刚才提到的自身模块的端口

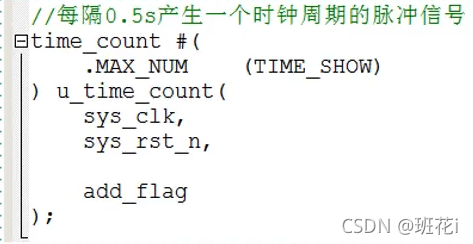

另一种端口连接方式
与前一种端口连接方式不同（见红色圈:左边是输出端口，右边是传入端口），
这种端口连接方式更加简单
不过，需要更加严格的排列和一一对应
简而言之，默认和省略了传入信号的端口
（不推荐这种写法）
还有一些细节
time _count #(
.MAX_NUM (TIME_SHOW)
这中.+参数名，是参数传递方法，后面是传递进的变量

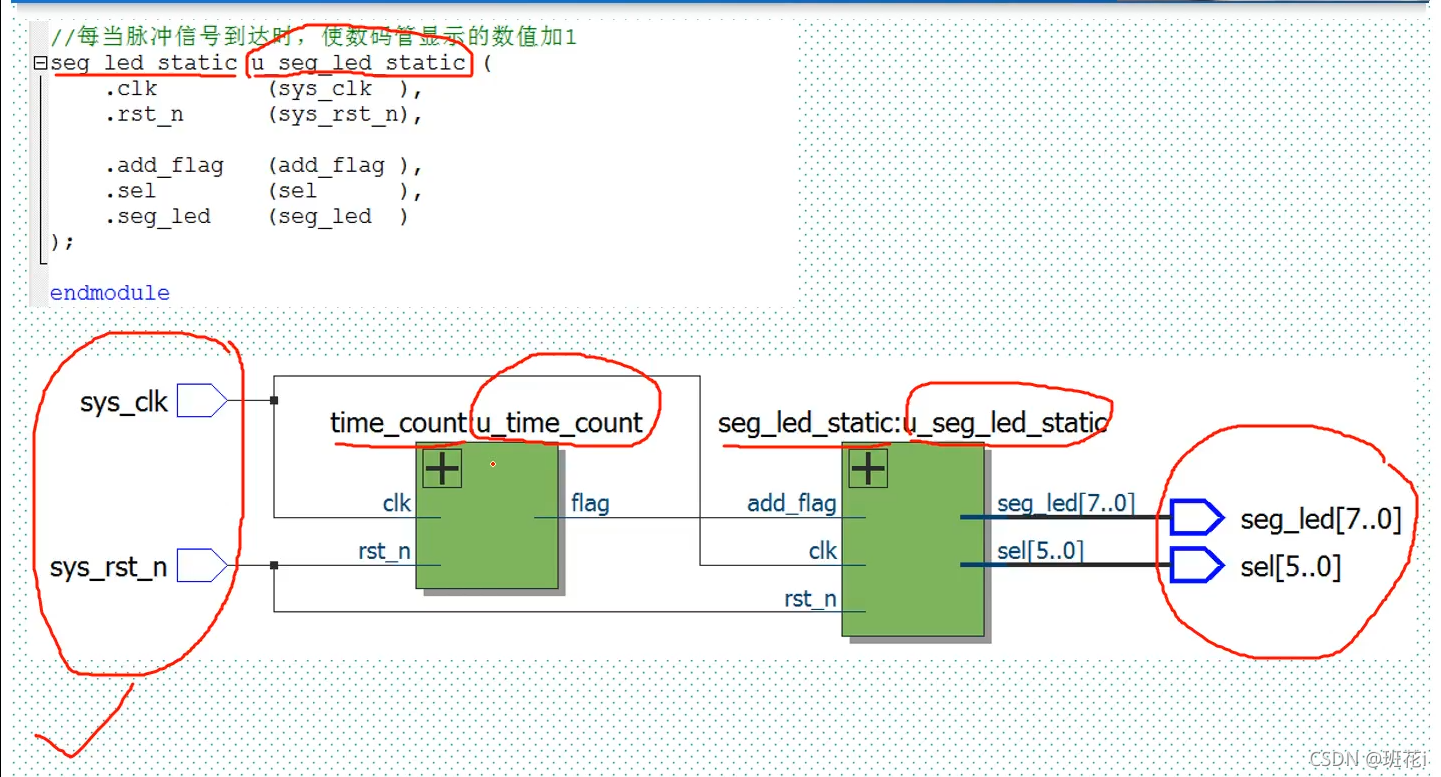

3.6 生成的原理图
注意之间的连接，之间的关系
