[C++知识库]C++OpenCV系统学习（12）——轮廓发现（find contour）

目录

1.概述

1.1轮廓发现概念

1.2相关API

2.API参数解释

?2.1.轮廓发现

2.2绘制轮廓

2.3 实现步骤

?3.实验示例

1.概述

1.1轮廓发现概念

轮廓发现是基于图像边缘提取的基础寻找对象轮廓的方法，所以边缘提取的阈值选定会影响最终轮廓发现的结果

1.2相关API

findContours()发现轮廓

drawContours()绘制轮廓

2.API参数解释

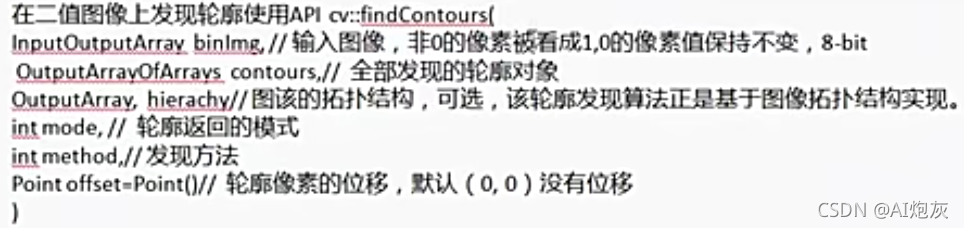

?2.1.轮廓发现

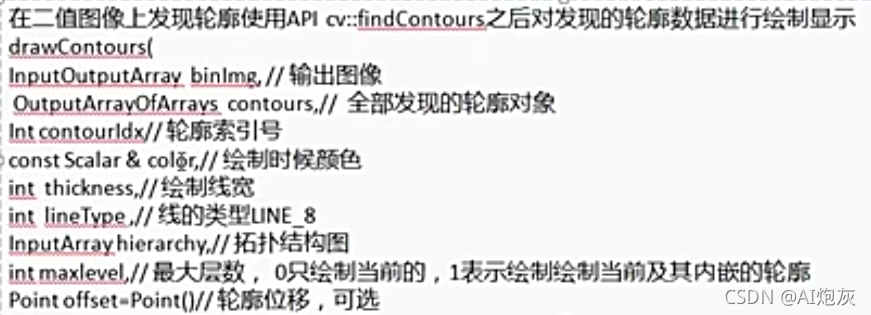

2.2绘制轮廓

2.3 实现步骤

1. 输入图像转为灰度图像cvtColor

2. 使用Canny进行边缘提取，得到二值图

3. 使用findContours寻找轮廓

4. 使用drawContours绘制轮廓?

?3.实验示例

void MyApi::find_img_contour(Mat& image)
{
	RNG rng;
	Mat dst;
	vector<vector<Point>>contours;
	vector<Vec4i>hierarchy;
	Canny(image, dst, 100, 200, 3, false);
	findContours(dst, contours, hierarchy, RETR_TREE, CHAIN_APPROX_SIMPLE, Point(0, 0));

	Mat drawImage = Mat::zeros(dst.size(), CV_8UC3);
	for (size_t i = 0; i < contours.size(); i++)
	{
		Scalar color = Scalar(rng.uniform(0, 255), rng.uniform(0, 255), rng.uniform(0, 255));
		drawContours(drawImage, contours, i, color, 2, LINE_8, hierarchy, 0, Point(0, 0));
	}
	imshow("轮廓结果", drawImage);
}

左边是输入，右边是轮廓的结果?
