API(Application Programming Interface),我们调用时只需提供正确的参数以及接收返回值就可以判断API执行是否成功或者通过GetLastError获得错误原因.
大部分API在R3都是处理各种校验,真正执行功能都是在R0(并不是所有的API都是在R0处理).
系统中几个核心DLL(Kernel32.dll,User32.dll,GDI32.dll,Ntdll.dll(大多数API通过此DLL进入内核)).
通过API ReadProcessMemory / OpenProcess 分析函数从R3进入R0过程,进入R0如何处理原有寄存器数据,传递参数,找到对应内核函数并调用,以及从R0返回R3过程.
前置知识点(汇编,C,Win32,段页机制,段描述符,中断门,).
涉及知识点(_KUSER_SHARED_DATA,_KTRAP_FRAME,_KPCR,_KPRCB,_KTHREAD,KiFastSystemCall→KiFastCallEntry,KiIntSystemCall→KiSystemService,SSDT)下文详解.
代码示例(重写R3API,SSDTHOOK,内核重载).

R3API调用分析

代码示例:

#include <stdio.h>
#include <Windows.h>

int main()
{
  //随便选择一个进程
  HANDLE hProcess = OpenProcess(PROCESS_ALL_ACCESS, FALSE, 2252);

  //0x400000大部分情况下为ImageBase
  DWORD dwData = 0;
  ReadProcessMemory(hProcess, (PVOID)0x400000, &dwData, 4, NULL);

  return 0;
}

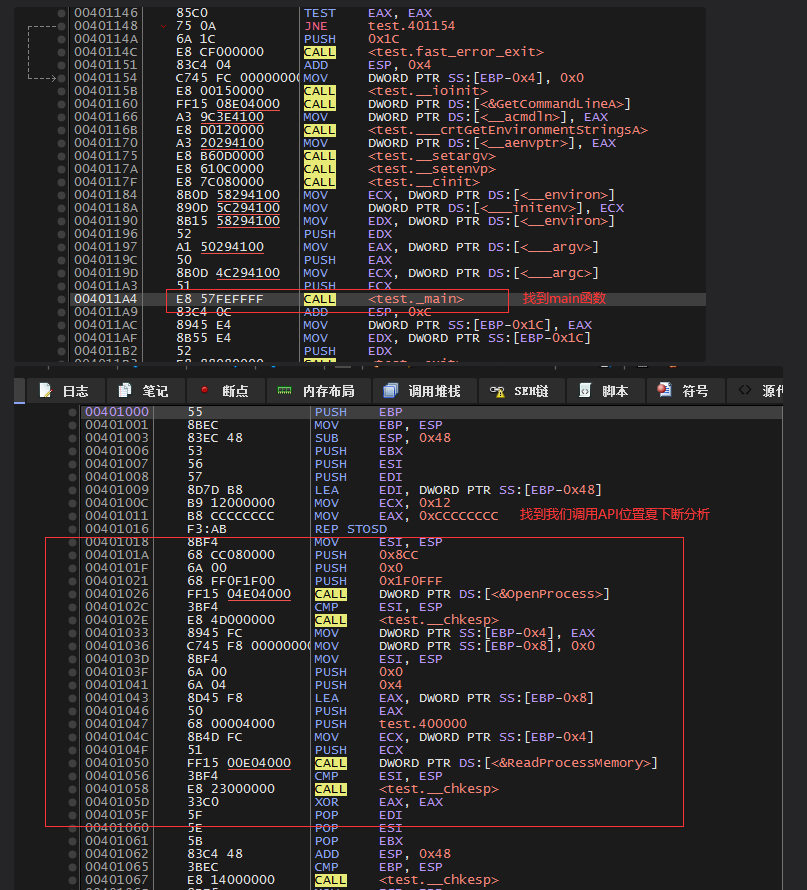

<1>.将编译好的文件拖入DBG / OD 分析(定位MAIN函数找到API调用位置)

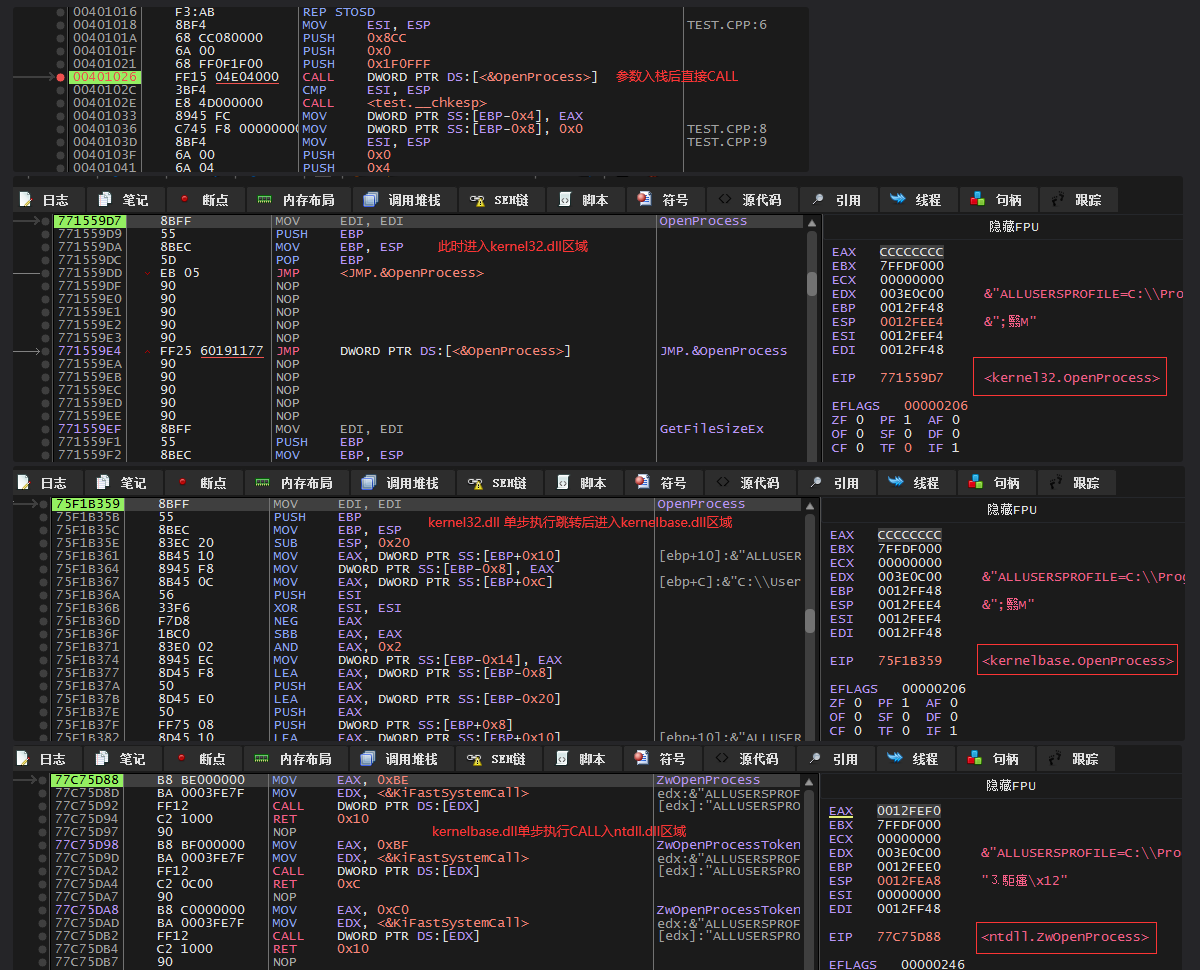

<2>.OpenProcess执行流程分析

OpenProcess执行流程:进程模块内CALLAPI(OpenProcess) -> kernel32.dll(OpenProcess) -> kernelBase.dll(OpenProcess) -> ntdll.dll(ZwOpenProcess) -> ntdll.dll中执行会进入R0后文详解.

<3>.ReadProcessMemory执行流程分析

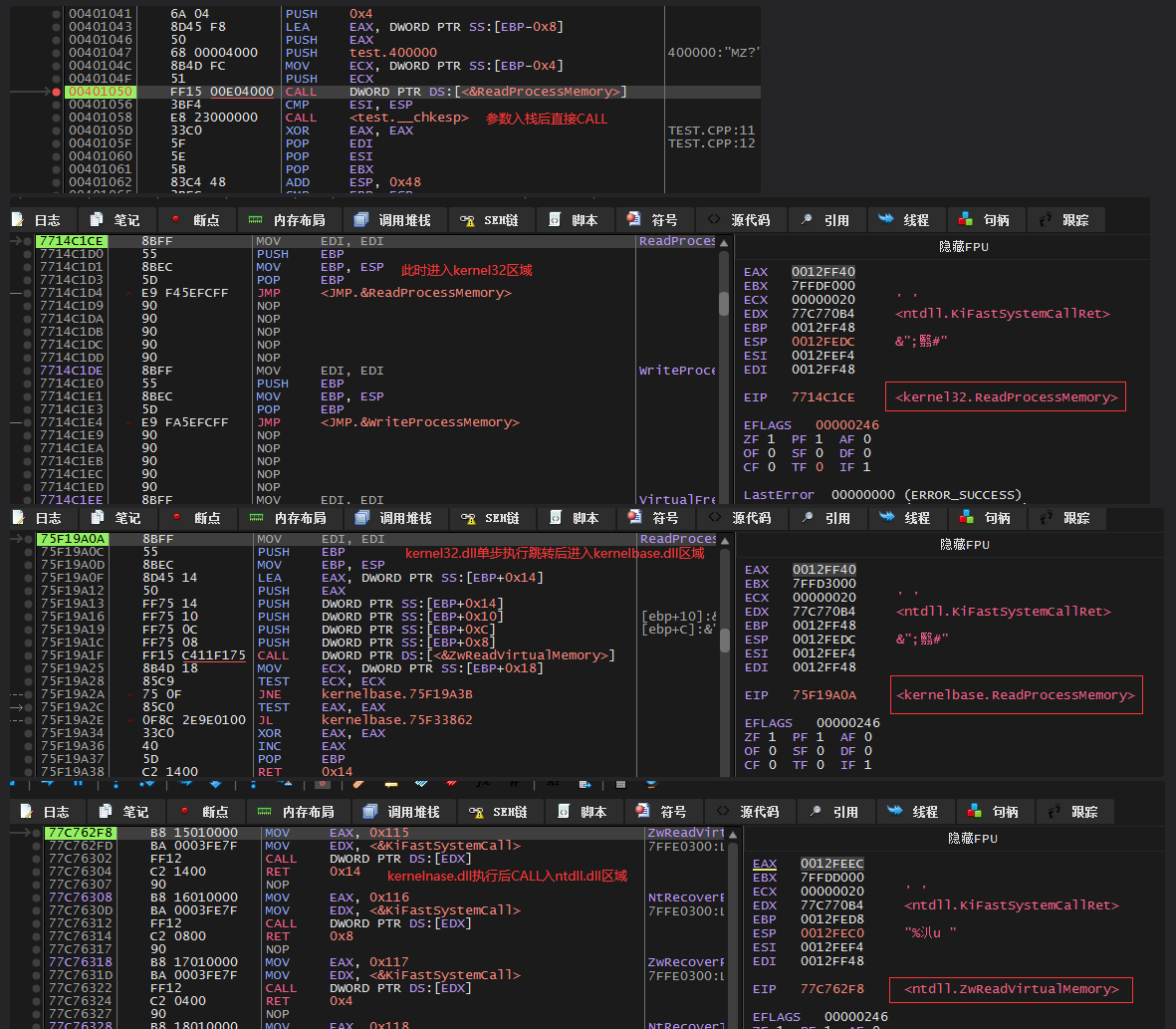

ReadProcessMemory执行流程:进程模块内CALLAPI(ReadProcessMemory) -> kernel32.dll(ReadProcessMemory) -> kernelBase.dll(ReadProcessMemory) -> ntdll.dll(ZwReadVirtualMemory) -> ntdll.dll中执行会进入R0后文详解.

R3API功能实现分析

<1>.ReadProcessMemory分析(R3功能实现分析)?

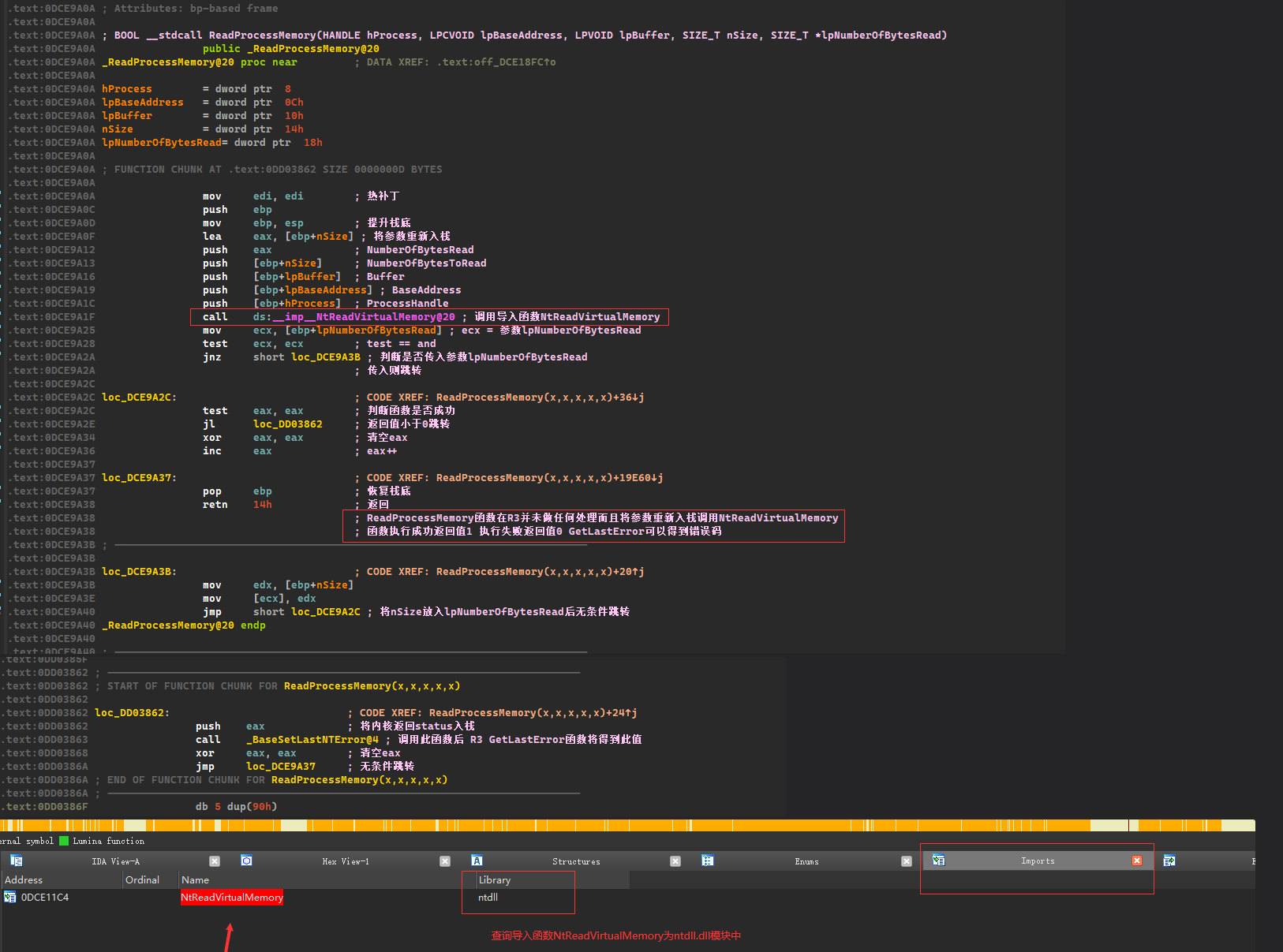

1).通过IDA导入KernelBase.dll,查询ReadProcessMemory函数,如下图:

分析得出ReadProcessMemory函数并未做任何处理而是调用ntdll.dll中NtReadVirtualMemory

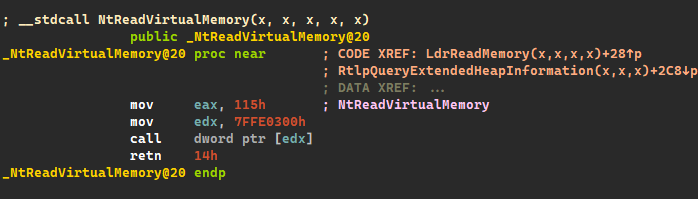

2).通过IDA导入Ntdll.dll,查询NtReadVirtualMemory函数,如下图:

后文详解此处...

<2>.OpenProcess分析(R3功能实现分析)

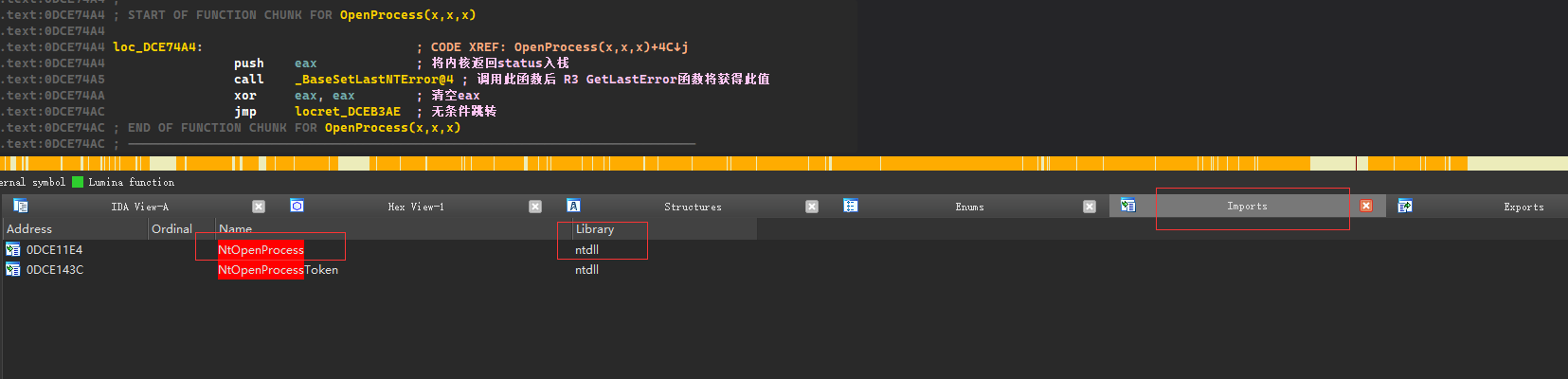

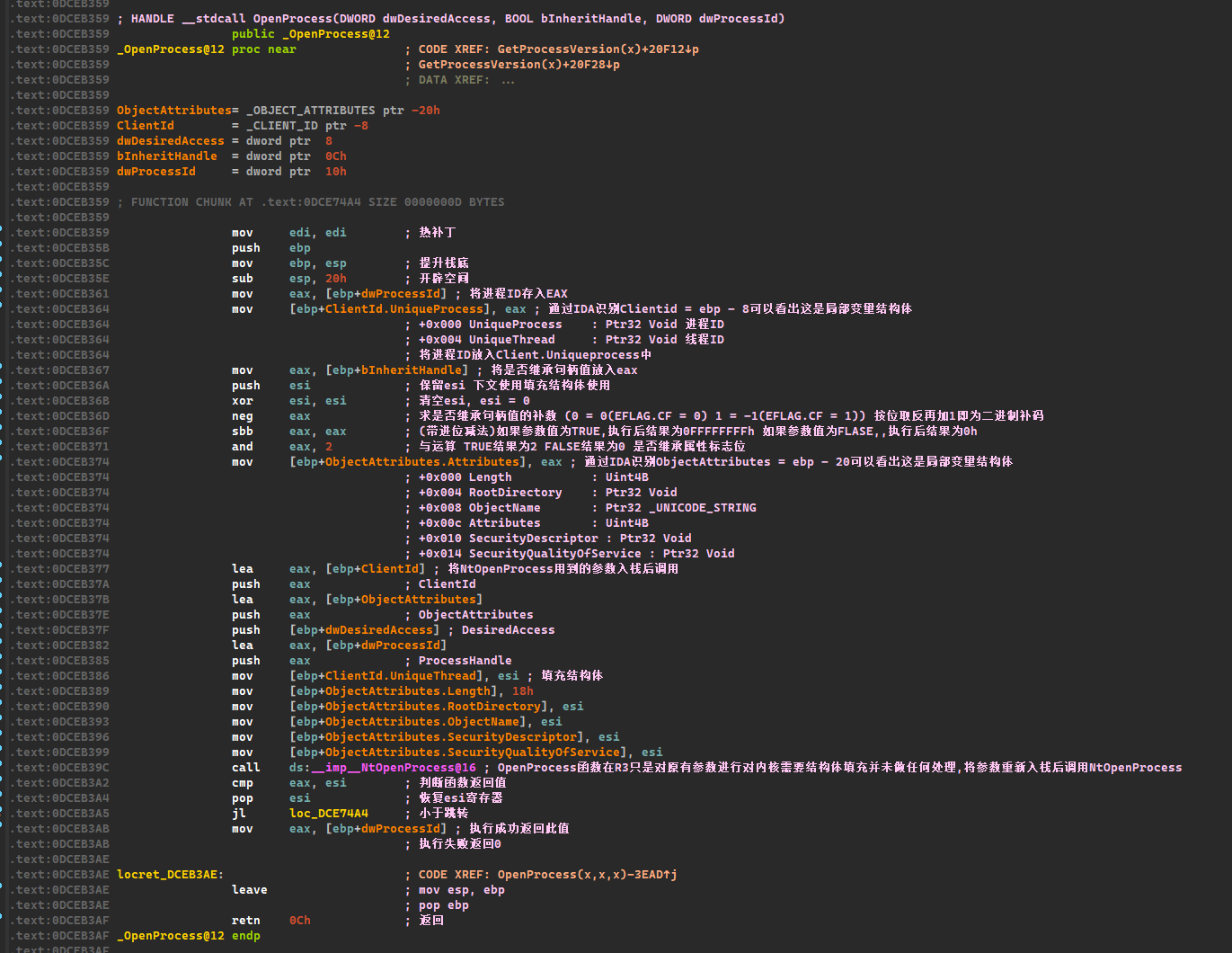

1).通过IDA导入KernelBase.dll,查询OpenProcess函数,如下图:

分析得出OpenProcess函数并未做任何功能实现,而是在原有参数基础上填充内核需要结构体信息后调用NtOpenProcess

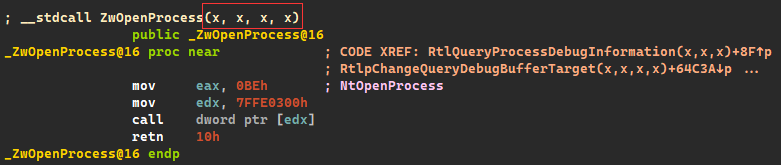

2).通过IDA导入Ntdll.dll,查询NtOpenProcess函数,如下图:

这两个函数最终都执行到ntdll.dll中并且除了eax值不相同其余都一样.

edx = 7FFE0300h

call [edx]

这里只需要分析edx指向地址7FFE0300h中的值即可.

这里我们需要了解一个结构体_KUSER_SHARED_DATA

_KUSER_SHARED_DATA

_KUSER_SHARED_DATA结构如下:

kd> dt _KUSER_SHARED_DATA
nt!_KUSER_SHARED_DATA
   +0x000 TickCountLowDeprecated : Uint4B
   +0x004 TickCountMultiplier : Uint4B
   +0x008 InterruptTime    : _KSYSTEM_TIME
   +0x014 SystemTime       : _KSYSTEM_TIME
   +0x020 TimeZoneBias     : _KSYSTEM_TIME
   +0x02c ImageNumberLow   : Uint2B
   +0x02e ImageNumberHigh  : Uint2B
   +0x030 NtSystemRoot     : [260] Wchar //系统目录
   +0x238 MaxStackTraceDepth : Uint4B
   +0x23c CryptoExponent   : Uint4B
   +0x240 TimeZoneId       : Uint4B
   +0x244 LargePageMinimum : Uint4B
   +0x248 Reserved2        : [7] Uint4B
   +0x264 NtProductType    : _NT_PRODUCT_TYPE
   +0x268 ProductTypeIsValid : UChar
   +0x26c NtMajorVersion   : Uint4B
   +0x270 NtMinorVersion   : Uint4B
   +0x274 ProcessorFeatures : [64] UChar
   +0x2b4 Reserved1        : Uint4B
   +0x2b8 Reserved3        : Uint4B
   +0x2bc TimeSlip         : Uint4B
   +0x2c0 AlternativeArchitecture : _ALTERNATIVE_ARCHITECTURE_TYPE
   +0x2c4 AltArchitecturePad : [1] Uint4B
   +0x2c8 SystemExpirationDate : _LARGE_INTEGER
   +0x2d0 SuiteMask        : Uint4B
   +0x2d4 KdDebuggerEnabled : UChar
   +0x2d5 NXSupportPolicy  : UChar
   +0x2d8 ActiveConsoleId  : Uint4B
   +0x2dc DismountCount    : Uint4B
   +0x2e0 ComPlusPackage   : Uint4B
   +0x2e4 LastSystemRITEventTickCount : Uint4B
   +0x2e8 NumberOfPhysicalPages : Uint4B
   +0x2ec SafeBootMode     : UChar
   +0x2ed TscQpcData       : UChar
   +0x2ed TscQpcEnabled    : Pos 0, 1 Bit
   +0x2ed TscQpcSpareFlag  : Pos 1, 1 Bit
   +0x2ed TscQpcShift      : Pos 2, 6 Bits
   +0x2ee TscQpcPad        : [2] UChar
   +0x2f0 SharedDataFlags  : Uint4B
   +0x2f0 DbgErrorPortPresent : Pos 0, 1 Bit
   +0x2f0 DbgElevationEnabled : Pos 1, 1 Bit
   +0x2f0 DbgVirtEnabled   : Pos 2, 1 Bit
   +0x2f0 DbgInstallerDetectEnabled : Pos 3, 1 Bit
   +0x2f0 DbgSystemDllRelocated : Pos 4, 1 Bit
   +0x2f0 DbgDynProcessorEnabled : Pos 5, 1 Bit
   +0x2f0 DbgSEHValidationEnabled : Pos 6, 1 Bit
   +0x2f0 SpareBits        : Pos 7, 25 Bits
   +0x2f4 DataFlagsPad     : [1] Uint4B
   +0x2f8 TestRetInstruction : Uint8B
   +0x300 SystemCall       : Uint4B //系统调用
   +0x304 SystemCallReturn : Uint4B //调用返回
   +0x308 SystemCallPad    : [3] Uint8B
   +0x320 TickCount        : _KSYSTEM_TIME
   +0x320 TickCountQuad    : Uint8B
   +0x320 ReservedTickCountOverlay : [3] Uint4B
   +0x32c TickCountPad     : [1] Uint4B
   +0x330 Cookie           : Uint4B
   +0x334 CookiePad        : [1] Uint4B
   +0x338 ConsoleSessionForegroundProcessId : Int8B
   +0x340 Wow64SharedInformation : [16] Uint4B
   +0x380 UserModeGlobalLogger : [16] Uint2B
   +0x3a0 ImageFileExecutionOptions : Uint4B
   +0x3a4 LangGenerationCount : Uint4B
   +0x3a8 Reserved5        : Uint8B
   +0x3b0 InterruptTimeBias : Uint8B
   +0x3b8 TscQpcBias       : Uint8B
   +0x3c0 ActiveProcessorCount : Uint4B
   +0x3c4 ActiveGroupCount : Uint2B
   +0x3c6 Reserved4        : Uint2B
   +0x3c8 AitSamplingValue : Uint4B
   +0x3cc AppCompatFlag    : Uint4B
   +0x3d0 SystemDllNativeRelocation : Uint8B
   +0x3d8 SystemDllWowRelocation : Uint4B
   +0x3dc XStatePad        : [1] Uint4B
   +0x3e0 XState           : _XSTATE_CONFIGURATION

<1>._KUSER_SHARED_DATA

1.用户层和内核层分别定义了一个_KUSER_SHARED_DATA结构体,用于在用户层和内核层共享数据,其大小为4KB(测试环境Win7 x86 这块结构系统默认用了0x5ff,意味着结构体 + 0x600 ~ 0xFFF可以构建自己的共享数据).

2. 页的知识可以知道共享数据是用户层和内核层_KUSER_SHARED_DATA结构体对应线性地址指向同一个物理页,但在用户层中这块内存是只读的,内核层中是可读可写的.

3. 用户层和内核层使用固定的地址映射_KUSER_SHARED_DATA结构体,地址如下表所示:

	内核起始地址	内核结束地址	用户起始地址	用户结束地址
x86	0xFFDF0000	0xFFDF0FFF	0x7FFE0000	0x7FFE0FFF
x64	0xFFFFF780`00000000	0xFFFFF780`00000FFF	0x7FFE0000	0x7FFE0FFF

4._KUSER_SHARED_DATA共享论证.

测试环境Win7 x86

1).Windbg输入指令 !process 0 0 找一个进程附加

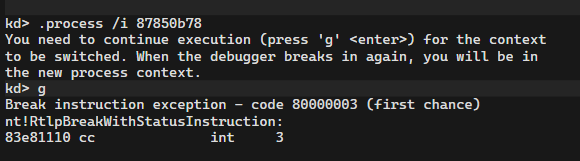

2).Windbg输入指令 .process /i xxxxxxxx

此时Windbg处于Dbgview进程空间中.

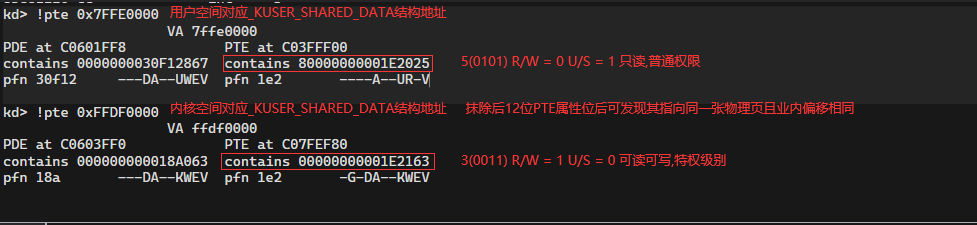

3).Windbg输入指令 !pte 用户层以及内核层_KUSER_SHARED_DATA结构体对应线性地址

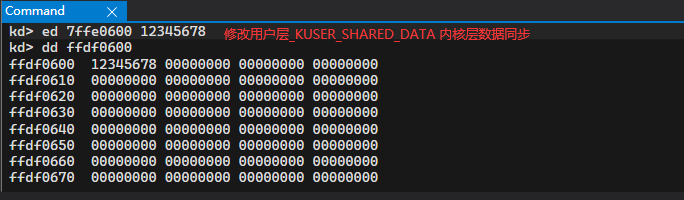

4).修改用户层结构数据查看内核层对应数据

<2>._KUSER_SHARED_DATA.SystemCall

(Windbg输入指令 dt _KUSER_SHARED_DATA)
nt!_KUSER_SHARED_DATA
   +0x300 SystemCall       : Uint4B //系统调用
   +0x304 SystemCallReturn : Uint4B //调用返回

R3API如果通过 MOV EDX, 7FFE0300h; CALL DWORD PTR [edx];方式进R0,实际上相当于调用_KUSER_SHARED_DATA.SystemCall中的存储的值.

_KUSER_SHARED_DATA.SystemCall中存储的值决定了函数通过什么方式进R0.(操作系统通过检查当前CPU是否支持快速调用来填充这个值,支持函数地址为KiFastSystemCall快速调用,不支持函数地址为KiIntSystemCall中断调用).

CPU是否支持快速调用?

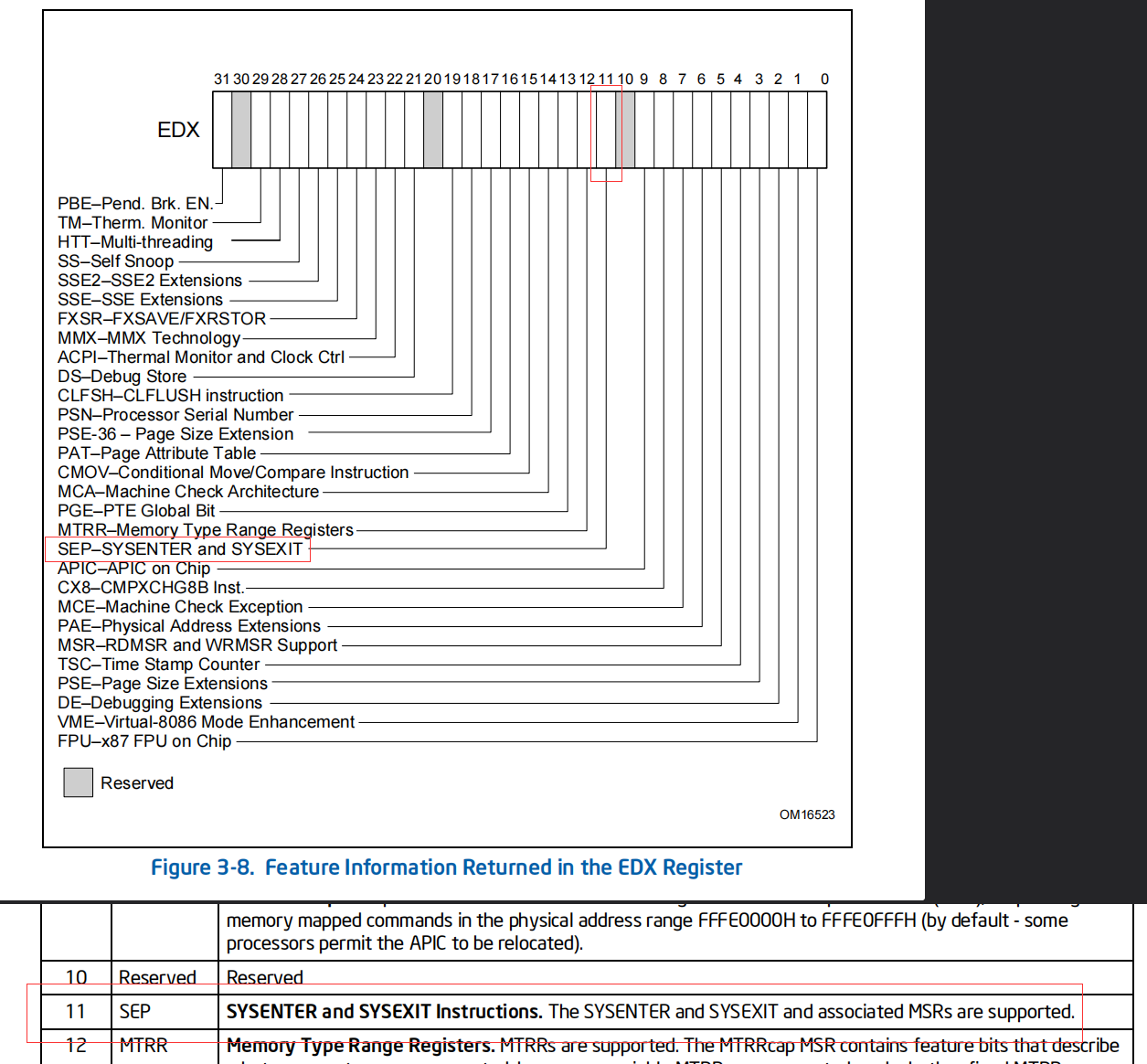

当EAX = 1 执行CPUID指令如果EDX第11位(SEP) = 1 说明支持快速调用,否则为中断调用,即_KUSER_SHARED_DATA.SystemCall中存储的值.

至此已经了解到R3进入R0两种方式,接下来分析中断调用,快速调用如何进入R0.

代码示例:

#include <stdio.h>
#include <windows.h>

int main()
{
  DWORD dwEAX = 0;
  DWORD dwECX = 0;
  DWORD dwEDX = 0;

  __asm
  {
    xor eax, eax
    mov eax, 1
    CPUID

    mov dwEAX, eax
    mov dwECX, eax
    mov dwEDX, edx
  }

  printf("EAX 0x%08x \n",dwEAX);
  printf("ECX 0x%08x \n",dwECX);
  printf("EDX 0x%08x \n",dwEDX);

  printf("EDX 11(BIT) [%d] \n", (dwEDX & 0x800) >> 11);

  system("pause");
  return 0;
}

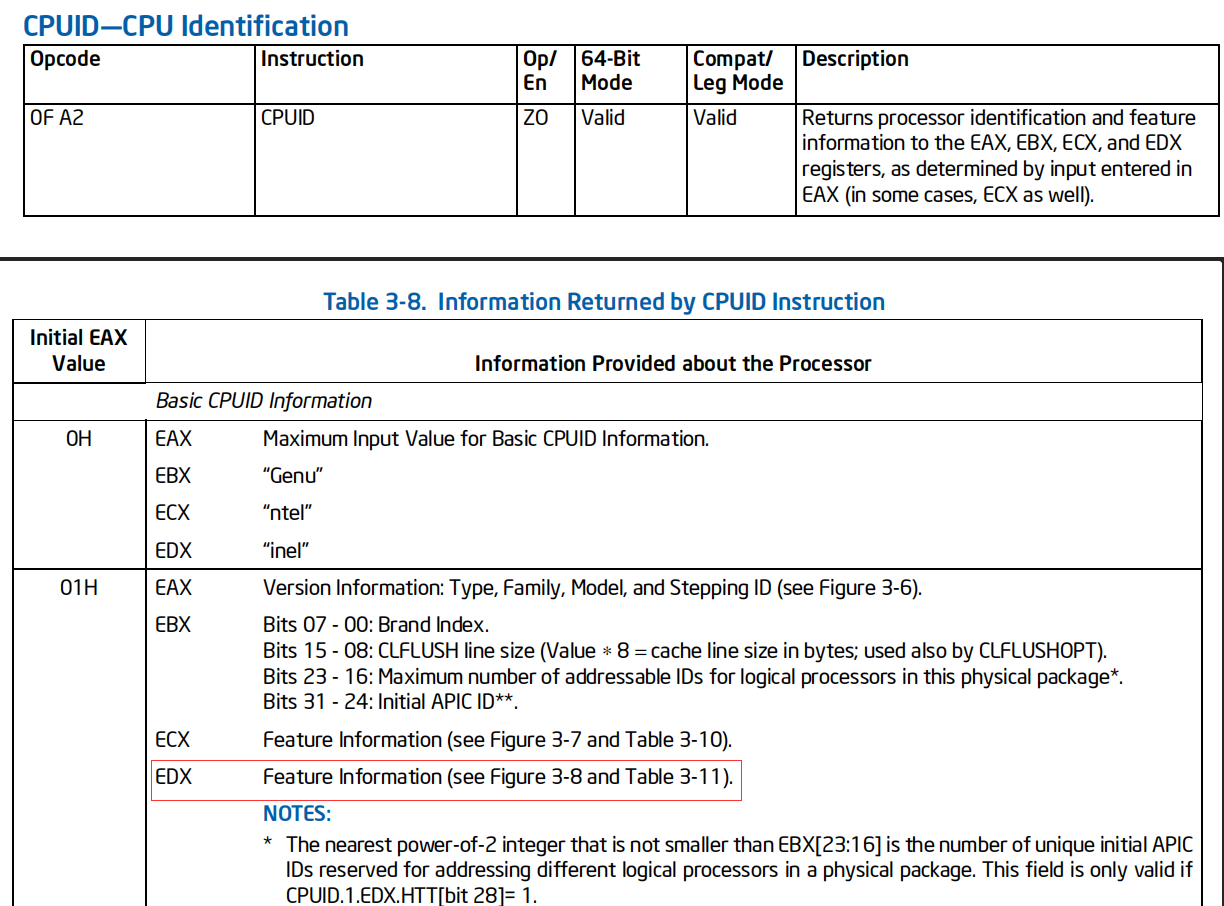

intel白皮书介绍如下:

系统调用

<1>.中断调用KiIntSystemCall

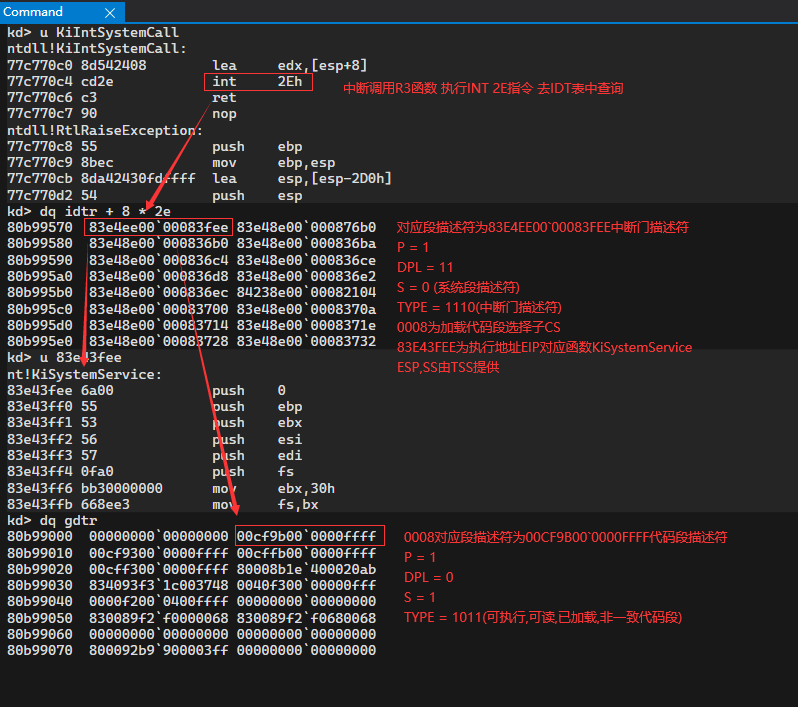

固定中断号为: 2Eh 通过解析如下图:

<2>.快速调用KiFastSystemCall

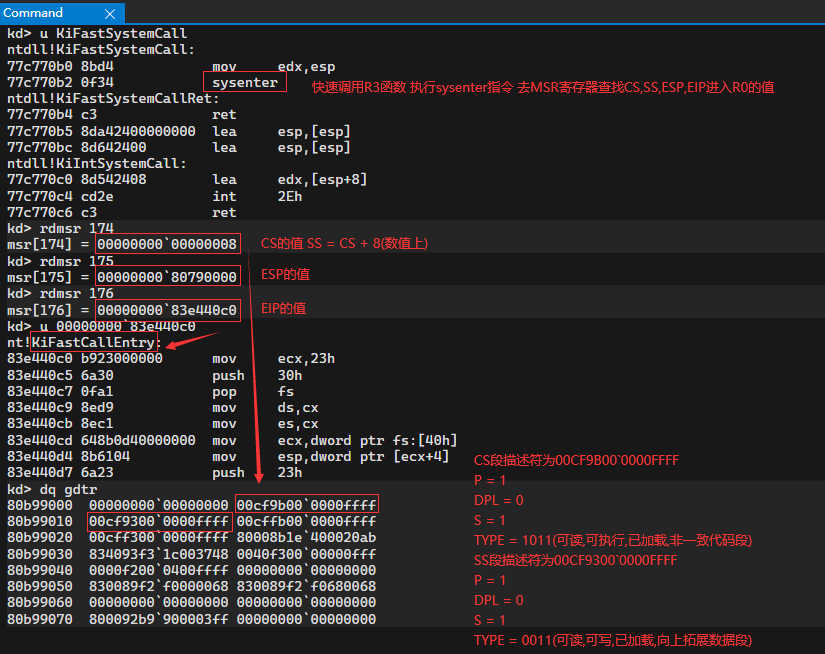

如果CPU支持sysenter(快速调用)指令,操作系统会提前将CS/ESP/EIP的值存储在MSR寄存器中,sysenter指令执行时,CPU会将MSR寄存器中的值写入相关寄存器(没有查询内存过程速度更快).

MSR	地址
IA32_SYSENTER_CS	174H
IA32_SYSENTER_ESP	175H
IA32_SYSENTER_EIP	176H

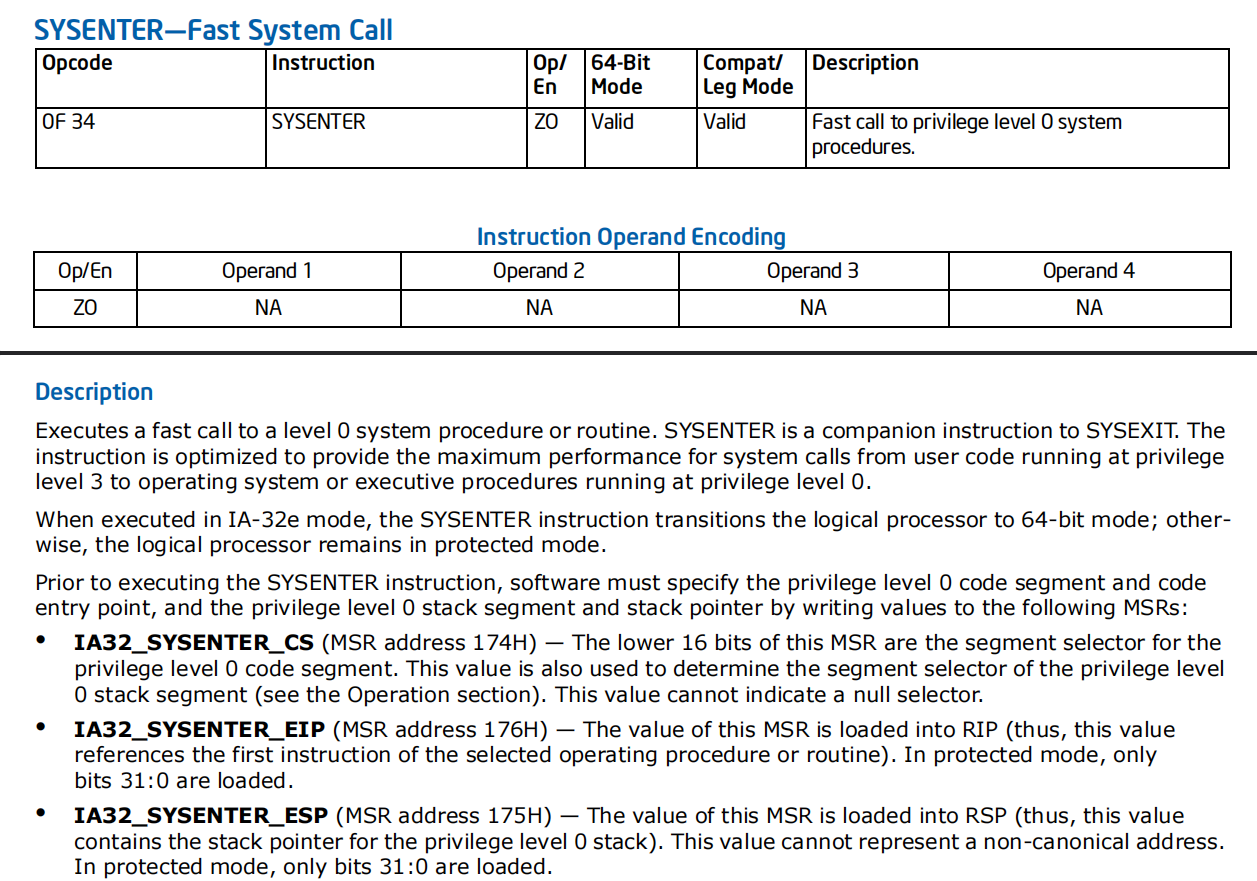

intel白皮书对SYSENTER介绍如下:

代码示例(特权指令需要在R0下运行)

#include <ntifs.h>

NTSTATUS DriverUnload(PDRIVER_OBJECT pDriver)
{
  DbgPrint("Driver Exit \r\n");
}

NTSTATUS DriverEntry(PDRIVER_OBJECT pDriver, PUNICODE_STRING pReg)
{
  DbgPrint("Driver Load \r\n");
  pDriver->DriverUnload = DriverUnload;

  DbgBreakPoint();

  ULONGLONG uData = 0;

  __asm
  {
    mov ecx, 0x174          //相当于msr寄存器index
    rdmsr
    mov dword ptr [uData], eax    //eax存储数据低32位
    mov dword ptr [uData + 4],edx  //edx存储数据高32位
  }

  DbgPrint("MSR[174] -> [0x%llx] \r\n", uData);

  return STATUS_SUCCESS;
}

<3>.中断调用快速调用区别

	快速调用	中断调用
R3执行API	KiFastSystemCall	KiIntSystemCall
	8bd4 mov edx,esp //三环栈顶系统调用号在EAX 0f34? sysenter	8d542408 lea edx,[esp+8] //参数指针系统调用号在EAX cd2e? ? ? ? ?int 2Eh c3? ? ? ? ? ? ?ret
提权方式(段的机制R3进入R0相当于CPL发生改变 )	如果CPU支持sysenter指令,操作系统会提前将CS/ESP/EIP的值存储在MSR寄存器中,sysenter指令执行时,CPU会将MSR寄存器中的值写入相关寄存器(没有查询内存过程速度更快).将特权级切换到R0,如果EFLAG.VM被置位,则清除该标志位.	int 2Eh对应段描述符为83e4ee00`00083fee中断门描述符,其中加载代码段选择子为0x0008 对应段描述符为00cf9(1001)b00`0000ffff DPL = 0执行成功后CPL = 0.且因权限切换会向堆栈压入SS,ESP,EFLAG,CS,EIP.
权限发生改变意味着CS,SS,ESP,EIP的切换	查询MSR寄存器 CS = rdmsr 174 SS = CS + 8(数值上) ESP = rdmsr 175 EIP = rdmsr 176	ESP,SS由TSS提供. CS由中断门描述符中低4字节高16位提供. EIP由中断门描述符中高4字节高16位与低4字节低16位组成.
进入R0执行API	KiFastCallEntry(Windbg输入 rdmsr 176获取)	KiSystemService(Windbg输入!IDT 2E获取)

至此已经知道R3API在ntdll.dll中进入R0的两种方法.

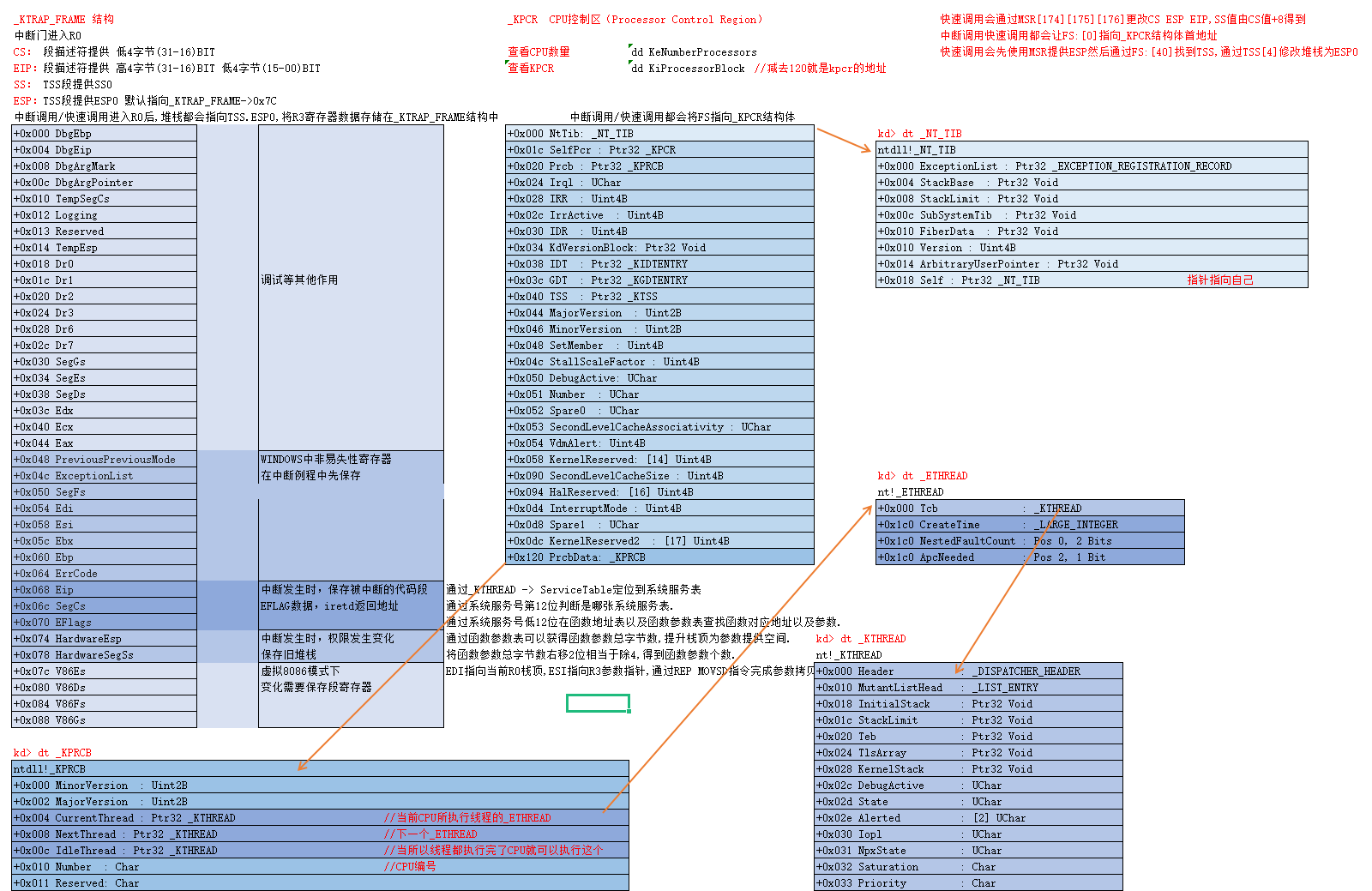

在分析对应内核函数前需要了解两个结构体_KTRAP_FRAME,_KPCR.

_KTRAP_FRAME

Windbg输入dt _KTRAP_FRAME指令:

_KTRAP_FRAME结构如下:

nt!_KTRAP_FRAME //类似于R3 -> CONTEXT
   +0x000 DbgEbp           : Uint4B
   +0x004 DbgEip           : Uint4B
   +0x008 DbgArgMark       : Uint4B
   +0x00c DbgArgPointer    : Uint4B
   +0x010 TempSegCs        : Uint2B
   +0x012 Logging          : UChar
   +0x013 Reserved         : UChar
   +0x014 TempEsp          : Uint4B
   +0x018 Dr0              : Uint4B
   +0x01c Dr1              : Uint4B
   +0x020 Dr2              : Uint4B
   +0x024 Dr3              : Uint4B
   +0x028 Dr6              : Uint4B
   +0x02c Dr7              : Uint4B
   +0x030 SegGs            : Uint4B
   +0x034 SegEs            : Uint4B
   +0x038 SegDs            : Uint4B
   +0x03c Edx              : Uint4B
   +0x040 Ecx              : Uint4B
   +0x044 Eax              : Uint4B
   +0x048 PreviousPreviousMode : Uint4B
   +0x04c ExceptionList    : Ptr32 _EXCEPTION_REGISTRATION_RECORD
   +0x050 SegFs            : Uint4B
   +0x054 Edi              : Uint4B
   +0x058 Esi              : Uint4B
   +0x05c Ebx              : Uint4B
   +0x060 Ebp              : Uint4B
   +0x064 ErrCode          : Uint4B //如果是发生错误导致其他中断触发时,这里会有ErrCode,中断调用进内核函数KiSystemService这里push 0.
   +0x068 Eip              : Uint4B
   +0x06c SegCs            : Uint4B
   +0x070 EFlags           : Uint4B
   +0x074 HardwareEsp      : Uint4B
   +0x078 HardwareSegSs    : Uint4B
   +0x07c V86Es            : Uint4B //0x07c ~ 0x088位置为虚拟8086模式下使用,函数进入R0时栈顶默认指向_KTRAP_FRAME.V86Es
   +0x080 V86Ds            : Uint4B
   +0x084 V86Fs            : Uint4B
   +0x088 V86Gs            : Uint4B

0x07c ~ 0x088位置为虚拟8086模式下使用.

中断调用进入R0时栈顶(ESP由TSS提供(每个线程进入R0时ESP都由TSS.ESP0提供,以及TSS里存储的ESP0一直是当前线程进入R0时对应ESP0,线程切换时会更新TSS里存储的ESP0))默认指向_KTRAP_FRAME.V86Es,中断门执行权限发生切换时会向堆栈压入SS,ESP,EFLAG,CS,RETADDR(EIP),由此得知当执行函数KiIntSystemCall进入R0函数KiSystemService时此时ESP指向_KTRAP_FRAME.Eip.(下文分析).

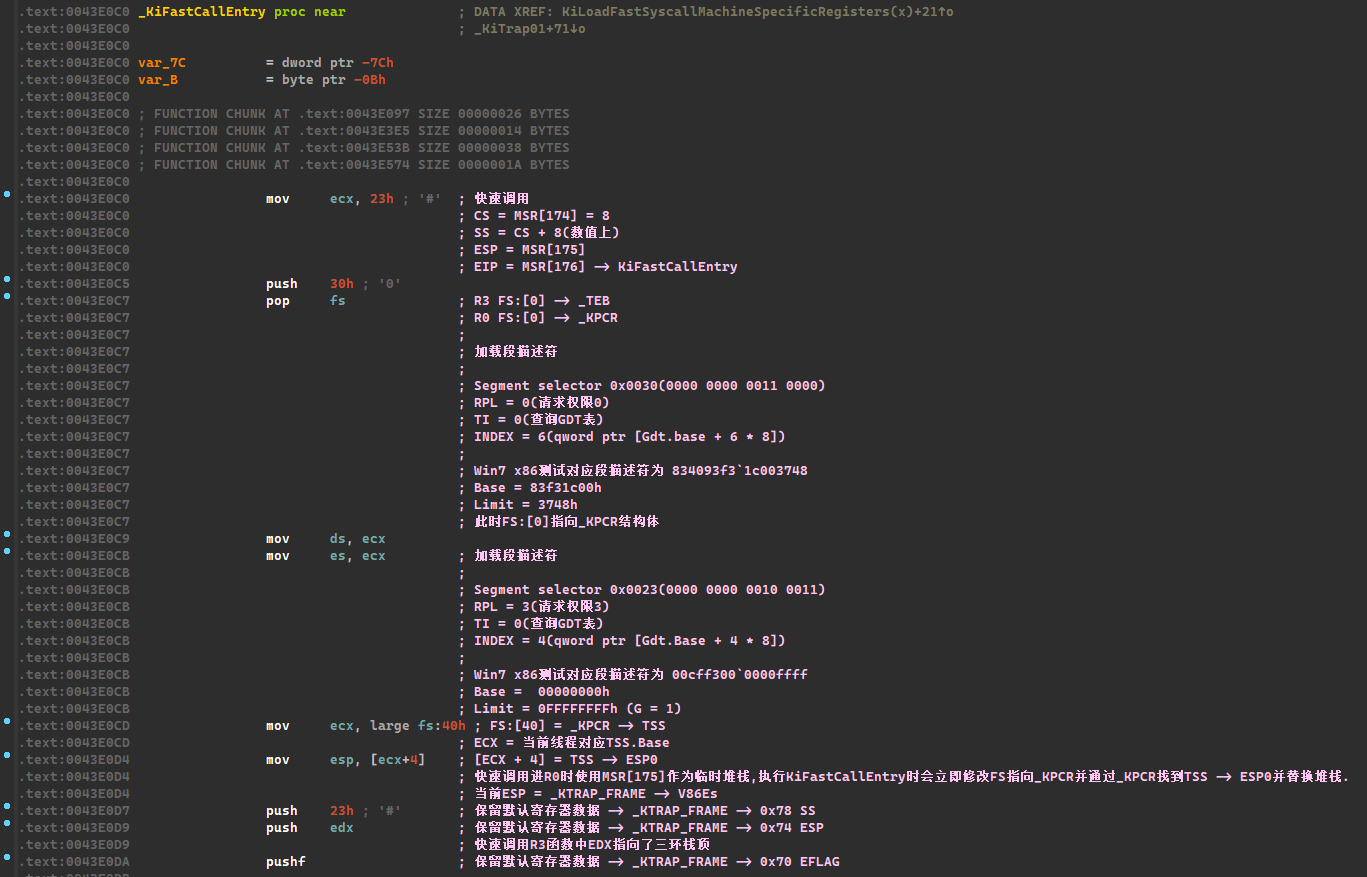

快速调用进入R0时堆栈是由MSR[175]提供的,KiFastCallEntry函数执行时首先会修改FS指向_KPCR结构,通过_KPCR -> _TSS定位到当前线程ESP0,并切换新的堆栈.此时ESP指向_KTRAP_FRAME.V86Ds.(下文分析).

_KPCR

一个核一个_KPCR(Processor Control Region CPU控制块)记录当前CPU核对应各种状态以及上下文环境.

查看CPU数量

kd> dd KeNumberProcessors
83fb796c  00000001                 //一个核心

查看KPCR

kd> dd KiProcessorBlock          //几个核对应几个KPCR
83fb78c0  83f78d20 00000000      //减去120(kpcr的大小)

kd> dt _KPCR 83f78d20-120        //就是kpcr的地址

nt!_KPCR
   +0x000 NtTib            : _NT_TIB

       nt!_NT_TIB
       +0x000 ExceptionList    : Ptr32 _EXCEPTION_REGISTRATION_RECORD
       +0x004 StackBase        : Ptr32 Void
       +0x008 StackLimit       : Ptr32 Void
       +0x00c SubSystemTib     : Ptr32 Void
       +0x010 FiberData        : Ptr32 Void
       +0x010 Version          : Uint4B
       +0x014 ArbitraryUserPointer : Ptr32 Void
       +0x018 Self             : Ptr32 _NT_TIB   //结构体指针 指向自己

   +0x000 Used_ExceptionList : Ptr32 _EXCEPTION_REGISTRATION_RECORD
   +0x004 Used_StackBase   : Ptr32 Void
   +0x008 Spare2           : Ptr32 Void
   +0x00c TssCopy          : Ptr32 Void
   +0x010 ContextSwitches  : Uint4B
   +0x014 SetMemberCopy    : Uint4B
   +0x018 Used_Self        : Ptr32 Void
   +0x01c SelfPcr          : Ptr32 _KPCR
   +0x020 Prcb             : Ptr32 _KPRCB
   +0x024 Irql             : UChar
   +0x028 IRR              : Uint4B
   +0x02c IrrActive        : Uint4B
   +0x030 IDR              : Uint4B
   +0x034 KdVersionBlock   : Ptr32 Void
   +0x038 IDT              : Ptr32 _KIDTENTRY
   +0x03c GDT              : Ptr32 _KGDTENTRY
   +0x040 TSS              : Ptr32 _KTSS
   +0x044 MajorVersion     : Uint2B
   +0x046 MinorVersion     : Uint2B
   +0x048 SetMember        : Uint4B
   +0x04c StallScaleFactor : Uint4B
   +0x050 SpareUnused      : UChar
   +0x051 Number           : UChar
   +0x052 Spare0           : UChar
   +0x053 SecondLevelCacheAssociativity : UChar
   +0x054 VdmAlert         : Uint4B
   +0x058 KernelReserved   : [14] Uint4B
   +0x090 SecondLevelCacheSize : Uint4B
   +0x094 HalReserved      : [16] Uint4B
   +0x0d4 InterruptMode    : Uint4B
   +0x0d8 Spare1           : UChar
   +0x0dc KernelReserved2  : [17] Uint4B
   +0x120 PrcbData         : _KPRCB

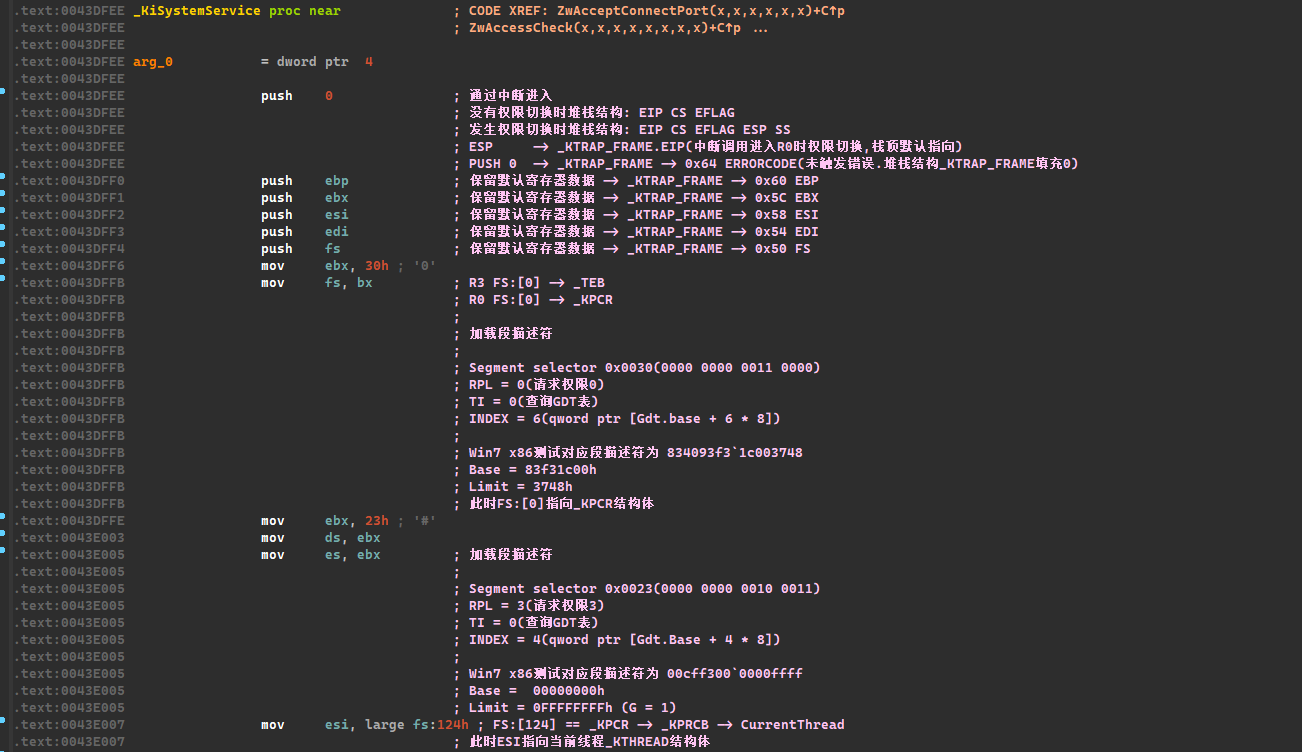

KiSystemService(函数分析)

KiIntSystemCall(R3) ->?KiSystemService(R0)

设置环境

KiSystemService设置环境后跳转KiFastCallEntry(详情见下文)

KiFastCallEntry(函数分析)

KiFastSystemCall(R3) ->?KiFastCallEntry(R0)

设置环境

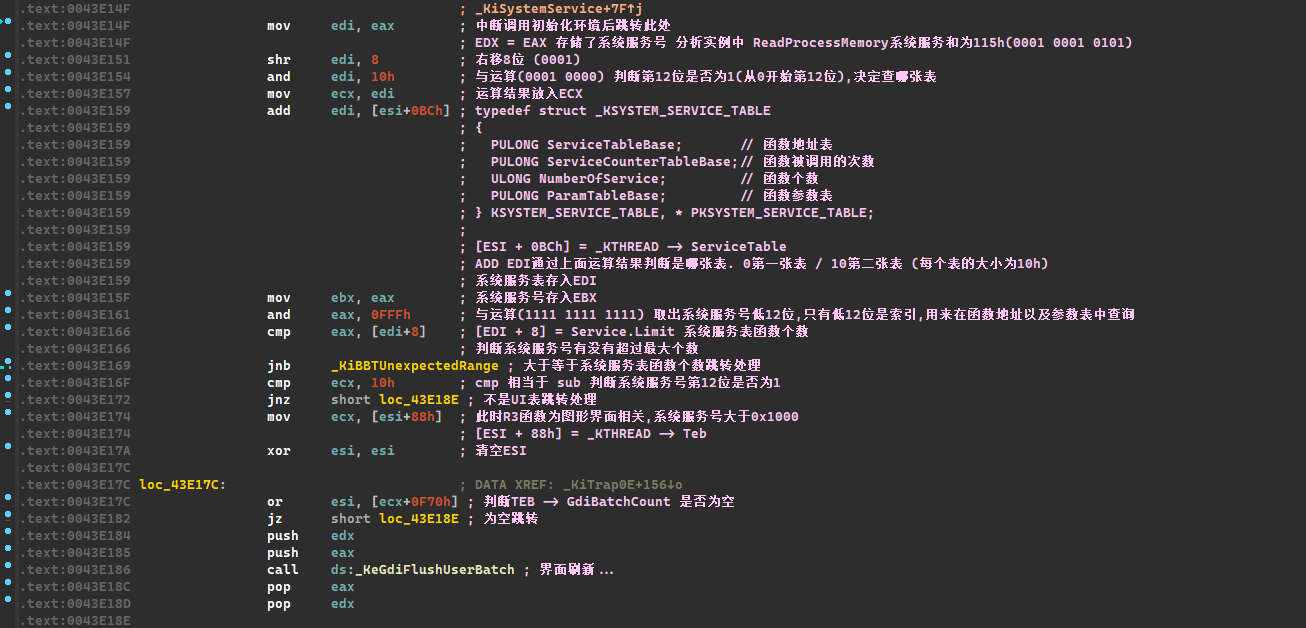

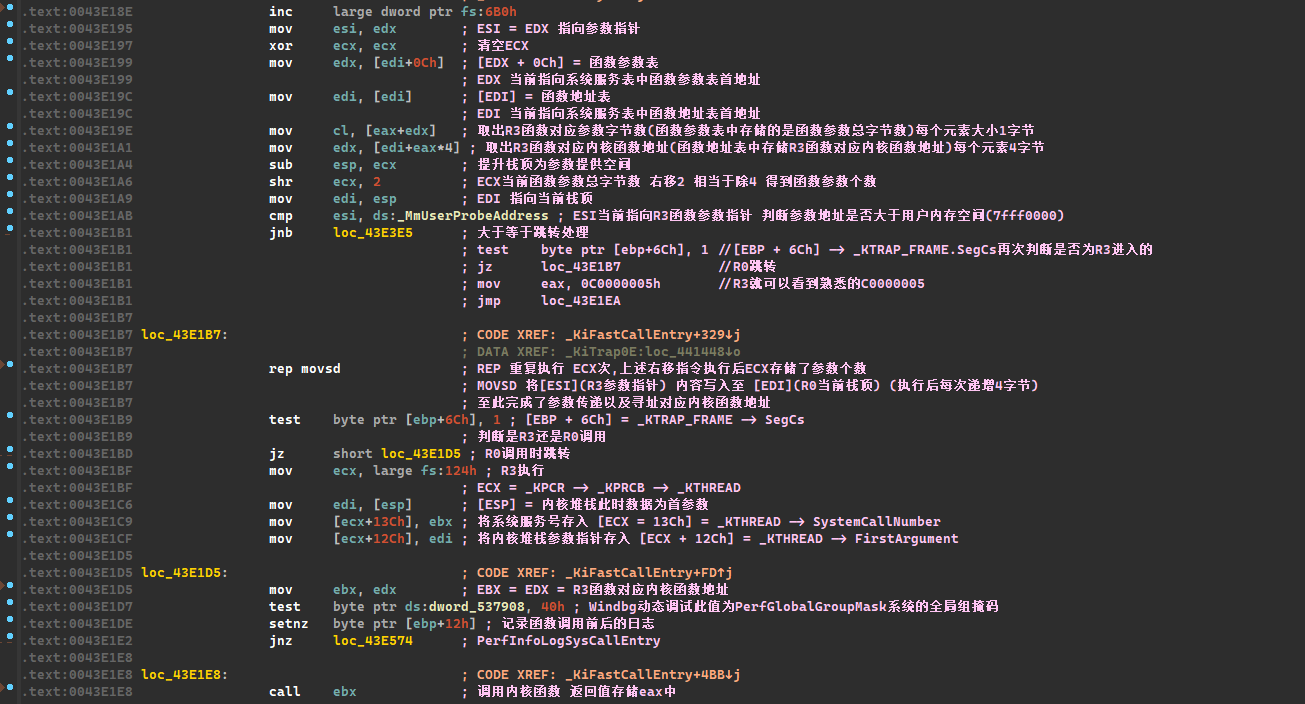

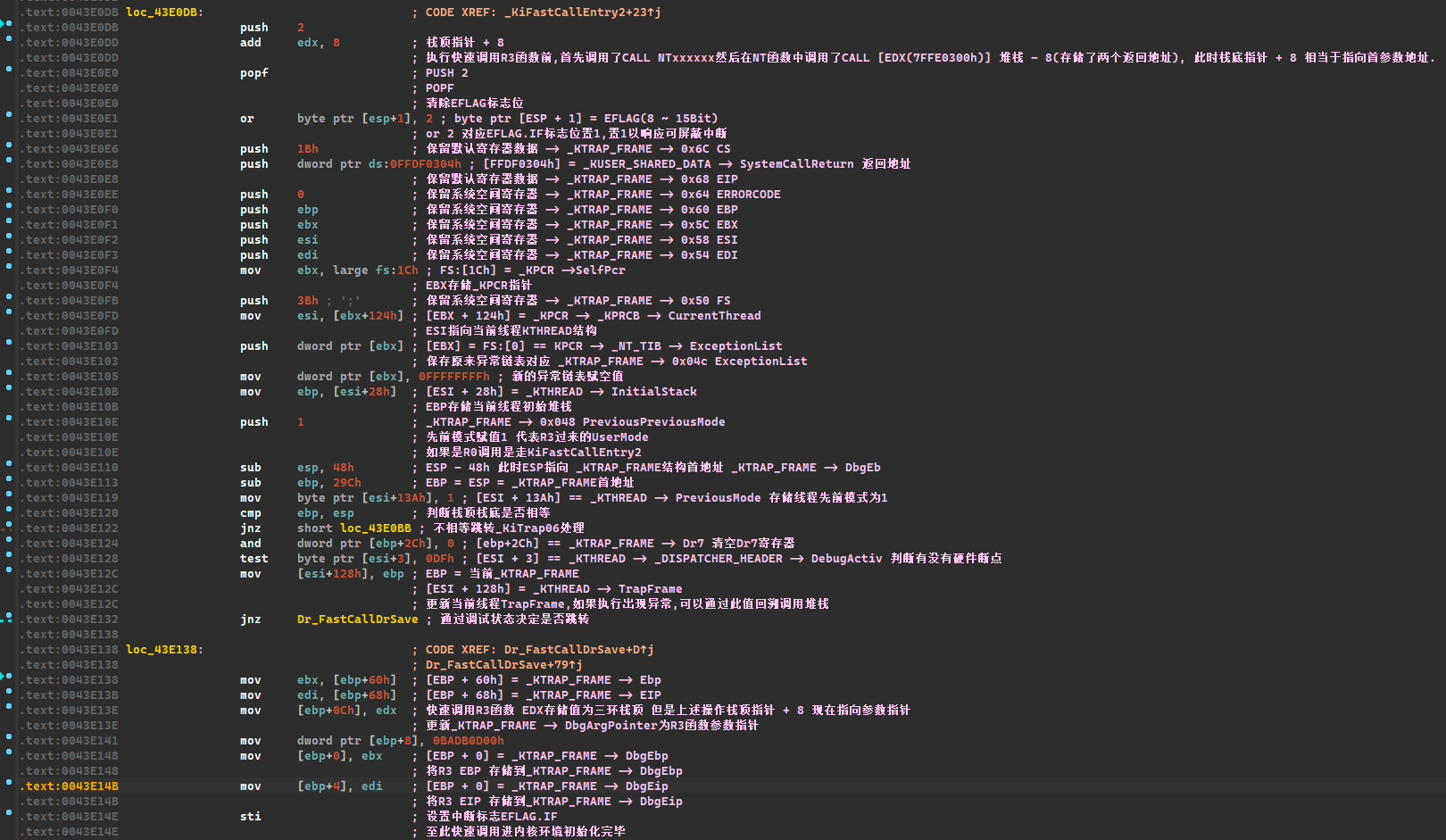

寻找内核函数地址,拷贝参数

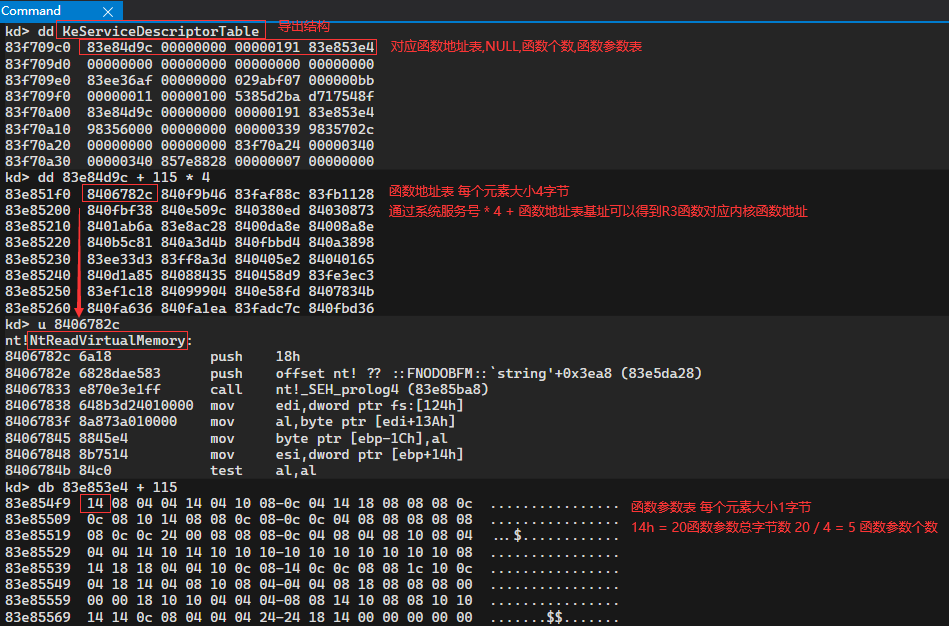

此时需要了解一个结构SystemServiceTable

结构如下:

定位SystemServiceTable
_KTHREAD -> ServiceTable

系统服务表有两张:

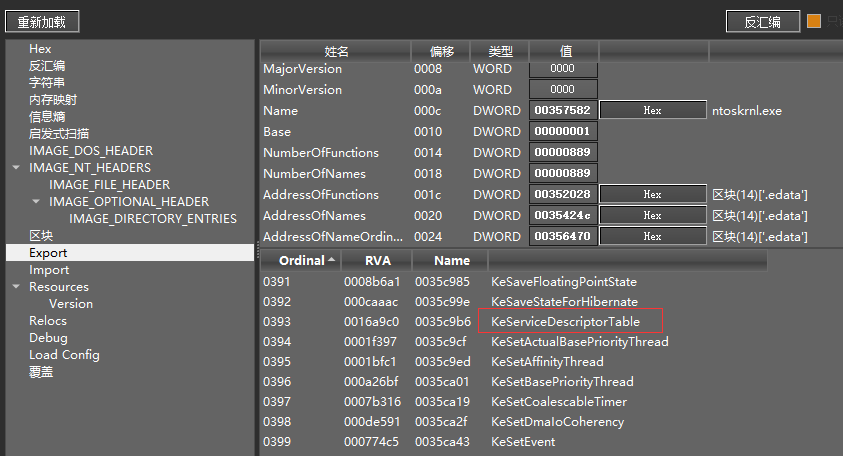

1.ntoskrnl.exe导出的常用系统服务.
2.Win32k.sys导出的与图形显示和用户界面相关的系统服务(只有GDI相关线程访问对应系统服务表才会有值).

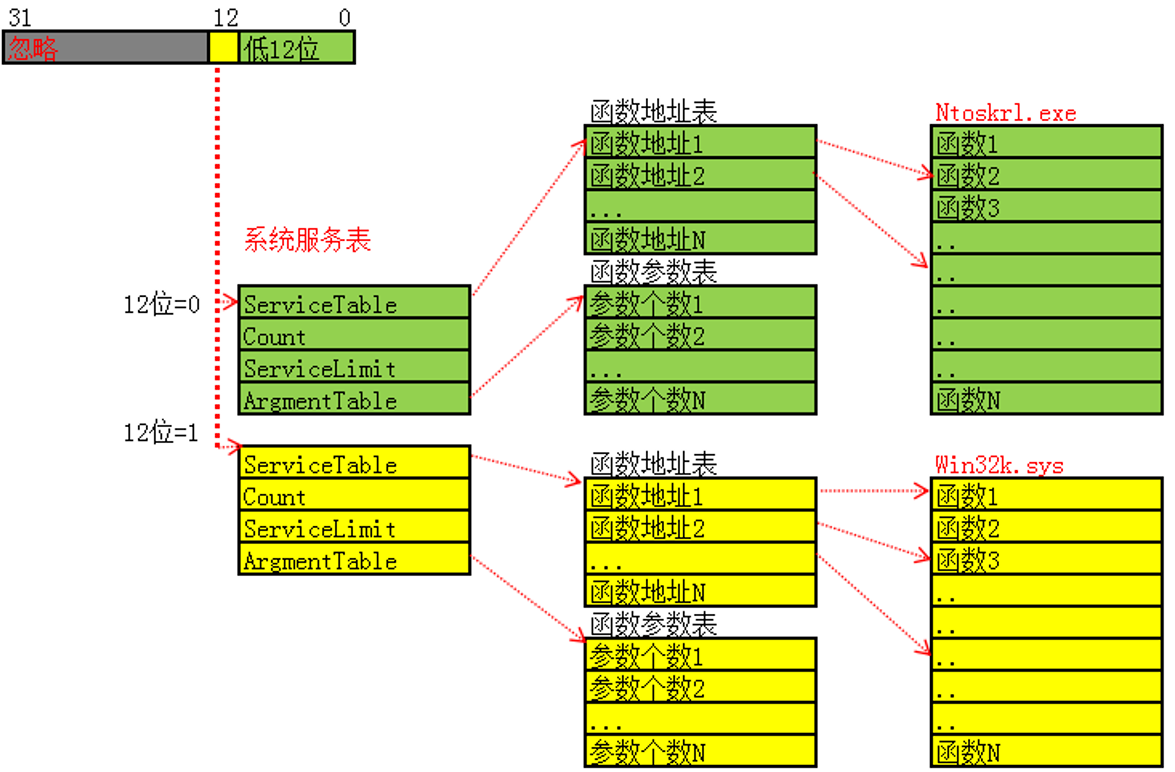

系统服务表结构如下:

typedef struct _KSERVICE_TABLE_DESCRIPTOR
{
  KSYSTEM_SERVICE_TABLE ntoskrnl;    // 内核函数
  KSYSTEM_SERVICE_TABLE win32k;      // win32k.sys 函数
  KSYSTEM_SERVICE_TABLE unUsed1;     // 未使用
  KSYSTEM_SERVICE_TABLE unUsed2;     // 未使用
} KSERVICE_TABLE_DESCRIPTOR, * PKSERVICE_TABLE_DESCRIPTOR;

typedef struct _KSYSTEM_SERVICE_TABLE
{
  PULONG ServiceTableBase;       // 函数地址表基址
  PULONG ServiceCounterTableBase;// 函数被调用的次数
  ULONG NumberOfService;         // 函数个数
  PULONG ParamTableBase;         // 函数参数表基址
} KSYSTEM_SERVICE_TABLE, * PKSYSTEM_SERVICE_TABLE;

ServiceTable指向函数地址表每个成员大小为4字节,存储函数地址.
ServiceLimit存储函数地址表的成员个数.
ArgumentTable 函数参数表每个成员大小为1字节,存储函数参数个数(存储值 / 4 = 参数个数).

在快速调用和中断调用R3函数执行时,EAX存储了系统服务号.

通过第12位确定是哪张表.
通过低12位确定在函数地址表中的索引值以及函数参数表的索引值.

System Services Descriptor Table系统服务描述符表,为导出结构KeServiceDescriptorTable(代码中只需声明即可直接使用).
