用户态协议栈的意义
在内核实现协议栈往往存在两次拷贝过程，一是网卡中的数据通过sk_buff拷贝到内核，之后再从内核拷贝到进程用户空间。
于是我们考虑如何加快这个过程，减少拷贝次数。一种思路：通过DMA直接将数据从网卡拷贝到内存中，于是应用程序可以直接通过mmap从内存中取得数据。由于DMA的工作是不需要CPU干预的，所以对于CPU来说相当于没有做任何的拷贝操作，即所谓零拷贝。
那么应用进程如何通过这种方式从网卡直接取得数据？常用几种方法：
- 使用raw socket
- netmap框架
- dpdk框架
netmap
netmap是一个可用于用户层应用程序收发原始网络数据的高性能框架，包含了内核驱动模块及API库函数。
Userspace clients can dynamically switch NICs into netmap mode and send and receive raw packets through memory mapped buffers.
其基本原理可参考Netmap分析。
常用接口说明
主要头文件：netmap.h 和 netmap_user.h，位于源码包的./netmap/sys/net/目录下。
netmap.h 被 netmap_user.h调用，里面定义了一些宏和几个主要的结构体。一般来说，如果仅仅只是想要收发数据，在上手时我们知道下面几个接口就可以了。
- nm_open
struct nm_desc *nm_open(const char *ifname, const struct nmreq *req,
uint64_t new_flags, const struct nm_desc *arg)
nm_open针对ifname指示的网卡接口启用netmap并返回针对该接口的描述符结构体。一般直接这样调用既可：
struct nm_desc *nmr = nm_open("netmap:eth1", NULL, 0, NULL);
struct nm_desc中包含一个fd指向/dev/netmap，可用于poll、epoll等系统调用。
- nm_nextpkt
nm_nextpkt()用于接收网卡上收到的数据包。它会将内部所有接收环检查一遍，如果有需要接收的数据包，则返回这个数据包。一次只能返回一个以太网数据包。因为接收到的数据包没有经过协议栈处理，因此需要在用户程序中自己解析。
读一个数据包时一般这样调用，stream即为数据在缓冲区中的首地址，struct nm_pkthdr为返回的数据包头部信息，不需要管头部的话直接从stream去取数据就行了。
struct nm_pkthdr nmhead = {0};
char* stream = nm_nextpkt(nmr, &nmhead);
- nm_inject
nm_inject()是用于往共享内存中写入待发送的数据包，数据再被从共享内存拷贝到网卡，进而发送出去。它检查所有的发送环，找到一个可以发送的槽后将数据写入。一次只能发送一个包，包的长度由参数指定。一般的调用方式：
nm_inject(nmr, &datapack, packlen);
- nm_close
简单的理解就是nm_open的逆过程，回收动态内存，回收共享内存，关闭文件描述符等等。
安装netmap
下载netmap的github地址。按照说明安装完成之后，可以调用下面的指令进行测试：
sudo pkt-gen -i eth0 -f rx # eth0 是网卡名称
在这之前还需要先执行一下：sudo insmod netmap.ko。该驱动模块挂载之后，/dev/目录下会多一个字符型设备：
crw-rw---- 1 root root 10, 56 Nov 7 10:53 /dev/netmap
之后，一旦调用接口nm_open，网卡的数据就不从内核协议栈走了，这时候最好在虚拟机中建两个网卡，一个用于netmap，一个用于ssh等应用程序的正常工作。
协议栈的数据结构定义

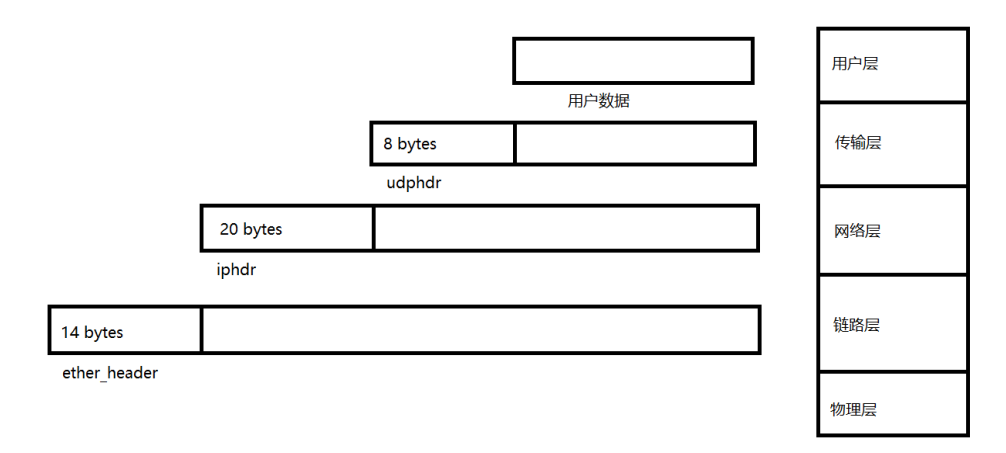

下图是实现一个UDP协议时的网络协议栈结构及其数据封装的简化形式，我们的用户态协议栈需要实现链路层、网络层以及传输层。按照图中数据包结构，我们需要依次提取链路层、网络层、传输的首部，并最终得到用户数据。

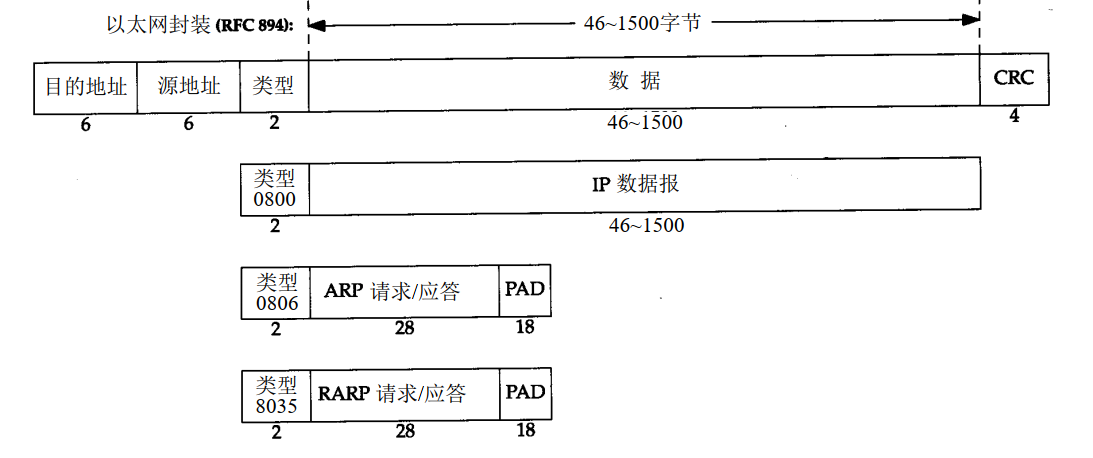

链路层首部
typedef unsigned char _u8;
typedef unsigned short _u16;
typedef unsigned int _u32;
#pragma pack(1) // 告诉编译器以一个字节对齐
#define ETH_LEN 6
#define IP_LEN 4
#define PROTO_IP 0x0800 // 参考上图
#define PROTO_ARP 0x0806
#define PROTO_RARP 0x0835
struct eth_header
{
_u8 dst_mac[ETH_LEN];
_u8 src_mac[ETH_LEN];
_u16 type;
};
链路层使用的地址为MAC地址。

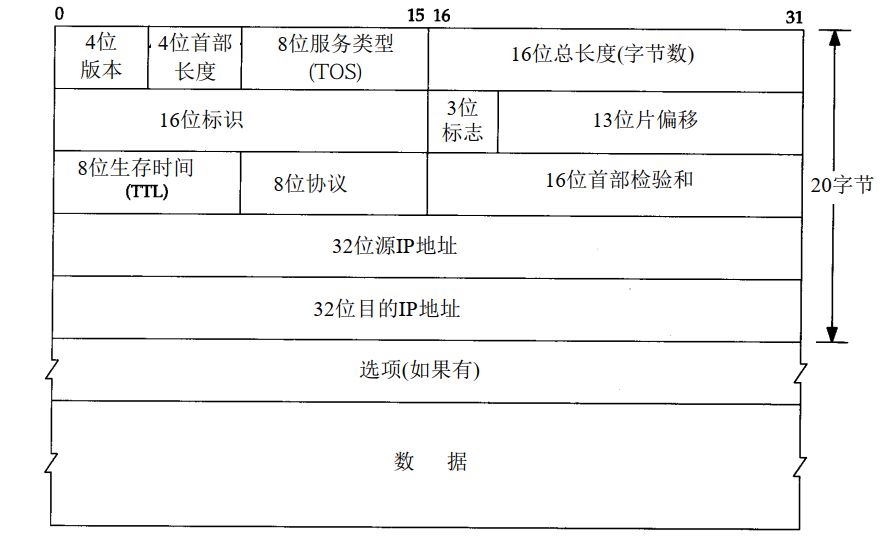

网络层首部
// IP协议类型的字段定义在头文件: <arpa/inet.h>
struct ip_header
{
_u8 header_len : 4, // 首部长度是低4位，版本是高4位
version : 4;
_u8 tos;
_u16 total_len;
_u16 id;
_u16 flag_off;
_u8 ttl;
_u8 proto;
_u16 header_check;
_u32 src_ip;
_u32 dst_ip;
};
struct ip_packet
{
struct eth_header eth;
struct ip_header ip;
};
网络层使用的地址为IP地址。IP首部中8位协议类型的定义见内核源码include/uapi/linux/in.h。
注意：
- 字节序问题，结构体定义时一定要注意网络字节序为大端字节序。大端模式下当我们看一个字节时，其bit位从左到右为高位到低位，这与我们正常描述一个字节的二进制形式时是一致的；但当一个数据为多个字节时，字节内的bit顺序还是这样，但多个字节之间高低位需要逆序排列。所以从首部数据中看，4位首部长度和4位版本组成1个字节，4位版本是在高4位，4位首部长度是在低4位；但当我们看16位总长度字段时，如大端系统数据存储为 0x12(低8位) 0x34(高8位)，实际这个值是0x1234，在小端系统实际应存储为0x34(低8位) 0x12(高8位)，因此需要做转换。总的来说，大小端只影响我们习惯上看多个字节之间的顺序，不影响我们习惯上看1个字节内bit位的顺序。
- 首部长度字段是指首部占多少个32 bit(即多少个
unsigned int)，而不是多少字节！！小心这个坑。
IP包的总长度与MTU：MTU是网卡的限制，数据超出限制后会分片发出；与IP包头部中指定的总长度之间并不冲突。
传输层首部

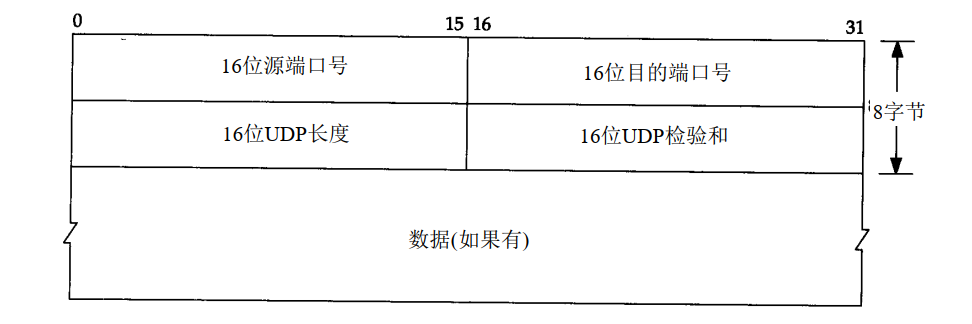

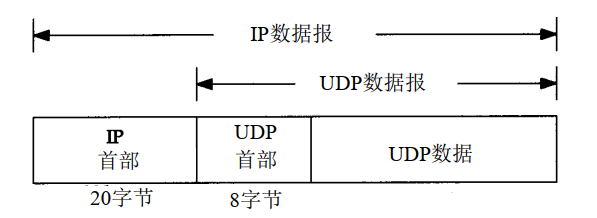

UDP首部：
struct udp_header
{
_u16 src_port;
_u16 dst_port;
_u16 length;
_u16 check;
};

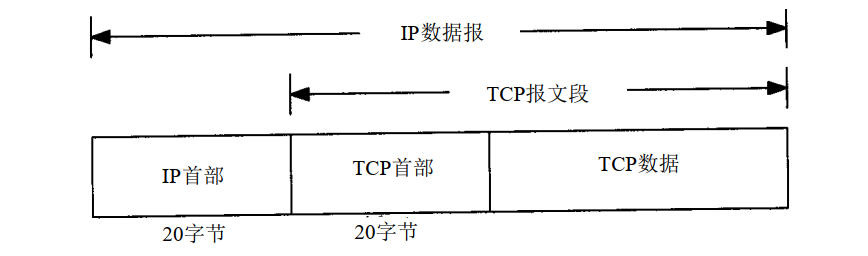

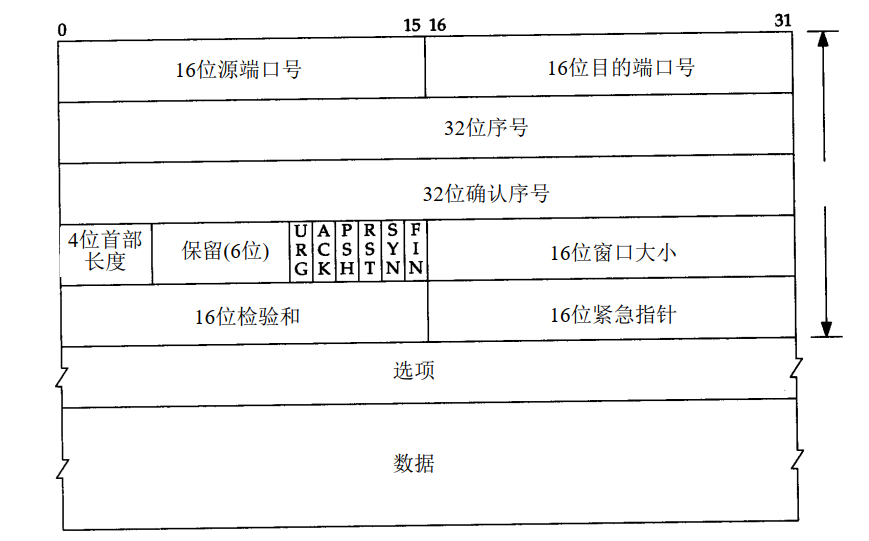

TCP首部：
struct tcp_header
{
_u16 src_port;
_u16 dst_port;
_u32 seq_num;
_u32 ack_num;
_u16 res1 : 4,
header_len : 4,
fin : 1,
syn : 1,
rst : 1,
psh : 1,
ack : 1,
urg : 1,
res2 : 2;
_u16 win_size;
_u16 check;
_u16 urg_ptr;
};
传输层使用的地址标识为端口。
基于netmap的用户态协议栈实现（一）
这篇文章是协议栈实现的第一部分，我们先简单地实现UDP接收、ARP响应和ICMP响应。
1 上手：实现一个简单的UDP协议数据接收
简单起见，我们先以UDP为例来入手用户栈协议。
测试环境
由于很多因素的影响，一般无法在常见的云服务器上测试netmap。我在虚拟机上的 Ubuntu 运行所编写的用户态协议栈实现程序，然后在Windows 10 上通过网络调试助手发送数据进行测试。我在虚拟机中添加了两个网卡，其中用于测试的网卡配置成了NAT模式（非必须）。一般来说在虚拟机中调用ifconfig会看到虚拟网卡ens33等等，我们需要先将其修改为类似eth0的物理网卡的形式。修改方法参考这篇文章。文中使用的是grub2，而我们的系统可能用的是grub，需要根据实际情况修改，实际只需做前两步就可以了。
UDP数据包封装
首先定义UDP的整个数据包。这里涉及到了柔性数组（零长度数组）用以定义用户数据包的起始地址而不占用实际的结构体空间。
struct udp_packet
{
struct eth_header eth;
struct ip_header ip;
struct udp_header udp;
_u8 payload[0]; // 柔性数组
};
代码编写
使用netmap库需包含头文件#include <net/netmap_user.h>，并在这之前添加宏定义NETMAP_WITH_LIBS。
netmap内部接收数据时维护了一个环形缓冲区（ringbuffer）。读数据使用函数nm_nextpkt()，每次读一个数据包。返回的是当前数据在缓冲区中的首地址。
此外，由于网络协议栈中采用的是网络字节序（大端），因此应对数据做适当的字节序转换。
具体的代码如下所示，该程序接收完整的UDP数据包并将具体数据打印出来。关于数据结构的定义前面已给出，下面的代码中就不包含了。
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <sys/poll.h>
#include <arpa/inet.h>
#define NETMAP_WITH_LIBS // 使用netmap必须加上
#include <net/netmap_user.h>
static int udp_process(_u8* stream)
{
struct udp_packet* udp = (struct udp_packet*)stream; // 直接取出整个UDP协议下三层的所有首部
int length = ntohs(udp->udp.length); // 整个UDP包的长度，包含了UDP首部
udp->payload[length - sizeof(struct udp_header)] = '\0'; // 首部之后就是数据，此处在数据末尾加一个'\0'以便于调试时通过printf打印
printf("udp recv payload: %s\n", udp->payload);
return 0;
}
static int ip_process(_u8* stream)
{
struct ip_packet* ip = (struct ip_packet*)stream; // 取 eth+ip 首部
if(ip->ip.proto == IPPROTO_UDP)
{
udp_process(stream);
}
return 0;
}
int main()
{
struct nm_desc *nmr = nm_open("netmap:eth1", NULL, 0, NULL);
if(nmr == NULL)
return -1;
struct pollfd pfd = {0};
pfd.fd = nmr->fd; // 这个fd实际指向/dev/netmap
pfd.events = POLLIN;
while (1)
{
int ret = poll(&pfd, 1, -1);
if(ret < 0) continue;
if(pfd.revents & POLLIN)
{
struct nm_pkthdr nmhead = {0};
_u8* stream = nm_nextpkt(nmr, &nmhead); // 取一个数据包
struct eth_header* eh = (struct eth_header*)stream; // 先取出链路层首部
if(ntohs(eh->proto) == PROTO_IP) // 验证链路层的协议字段
{
ip_process(stream); // IP协议处理
}
}
}
nm_close(nmr);
return 0;
}
编译并开始运行该测试程序前，确保/dev/netmap设备已被挂载，如果提示权限问题则需要加sudo运行。
本地使用网络调试助手进行测试，可能你会发现程序没有任何打印，或者一开始正常但过一会儿就接收不到数据了。此时你可能需要先简单了解一下ARP协议，可以参考图解ARP协议。
手动解决ARP失效问题
怎么确定是ARP表出问题了呢？在测试程序运行前，做如下处理。（如果觉得麻烦，可以直接跳过本节，等接下来我们自己实现了ARP协议再进行测试）
我的虚拟机用于测试的网卡是：
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 192.168.131.129 netmask 255.255.255.0 broadcast 192.168.131.255
inet6 fe80::5898:dd17:b81e:34dc prefixlen 64 scopeid 0x20<link>
ether 00:0c:29:ef:e2:3b txqueuelen 1000 (Ethernet)
......
在没有运行测试程序前，我们在Windows的cmd（管理员模式）命令行下执行arp -a指令查看ARP表：
......
接口: 192.168.131.1 --- 0xc
Internet 地址 物理地址 类型
192.168.131.129 00-0c-29-ef-e2-3b 动态
192.168.131.254 00-50-56-e4-2a-ac 动态
192.168.131.255 ff-ff-ff-ff-ff-ff 静态
224.0.0.22 01-00-5e-00-00-16 静态
......
我的Windows用于与虚拟机地址192.168.131.129通信的虚拟网卡 VMnet8 的IP地址为192.168.131.1，如上所示此时是有动态ARP记录的，也能互相ping通。
但测试代码一运行起来后，过一小会儿再次查看ARP表会发现如下所示的结果，动态ARP记录失效了，此时虚拟机上的程序当然无法收到数据了。
......
接口: 192.168.131.1 --- 0xc
Internet 地址 物理地址 类型
192.168.131.254 00-50-56-e4-2a-ac 动态
192.168.131.255 ff-ff-ff-ff-ff-ff 静态
224.0.0.22 01-00-5e-00-00-16 静态
......
这时，为了测试这个程序，我们可以手动给这个接口增加静态ARP记录。从ifconfig的结果已知目标ip为192.168.131.129，MAC地址为00:0c:29:ef:e2:3b，在cmd下执行下面命令：
> netsh i i show in
Idx Met MTU 状态 名称
--- ---------- ---------- ------------ ---------------------------
1 75 4294967295 connected Loopback Pseudo-Interface 1
11 35 1500 connected 以太网
10 35 1500 connected VMware Network Adapter VMnet1
12 35 1500 connected VMware Network Adapter VMnet8
看到VMnet8 对应的 Idx 是12，然后在cmd上执行：
netsh -c "i i" add neighbors 12 “192.168.131.129” “00-0c-29-ef-e2-3b“
# 命令格式为 netsh -c "i i" add neighbors <Idx> "IP" "MAC"
这样就可以将记录添加到这个接口的ARP表中，此时类型是静态的。注意Idx要对应上。
接口: 192.168.131.1 --- 0xc
Internet 地址 物理地址 类型
192.168.131.129 00-0c-29-ef-e2-3b 静态 <--------------------------
192.168.131.254 00-50-56-e4-2a-ac 动态
192.168.131.255 ff-ff-ff-ff-ff-ff 静态
......
此时再用网络调试助手去测试就可以正常接收数据了。测试完之后，最好把静态记录删掉改由动态获取：
netsh -c "i i" delete neighbors 12 "192.168.131.129"
当然，如果觉得麻烦，可以等接下来我们自己实现了ARP协议再进行测试！
2 实现ARP协议
ARP全称“地址解析协议”，它为IP地址到对应的MAC地址之间提供动态映射。因为一台主机将以太网数据帧发送到同一局域网内的另一台主机时，是根据6字节的MAC地址来确定目的接口的。对应的还有RARP（逆地址解析协议），即从MAC地址找到IP地址。
设备驱动程序从不检查IP数据包中的目的IP地址。
当一台主机要向另一个IP地址发送数据时，发现自己的ARP表中并没有记录该IP对应的MAC地址，于是就广播这个ARP请求，然后后等待对方的响应。请求的大致意思就是：“如果你是这个IP地址的持有者，请告诉我你的MAC地址”。

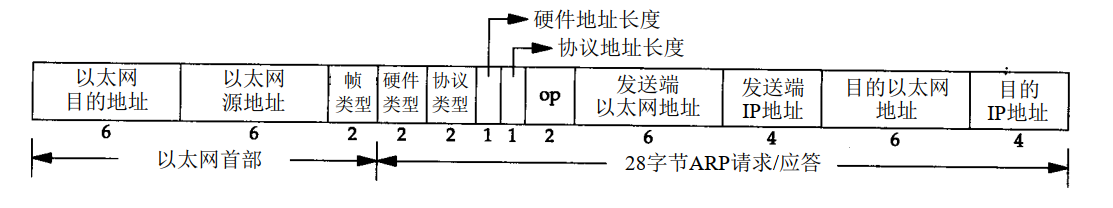

ARP协议的报文格式
- 硬件类型：为1表示以太网
- 协议类型：要映射的协议地址类型，0x0800表示IP地址
- 硬件地址长度和协议地址长度，对应MAC地址和IP地址的长度，分别为6和4
- op操作字段：指出4种操作类型：ARP请求（为1）、ARP应答（为2）、RARP请求（为3）、RARP应答（为4）
- 地址：剩下的就是指示发送端和目的端的地址，对于一个ARP请求来说，整个报文中只有目的以太网地址可能是全0的，因为它就是要查询的结果
如此一来，一个ARP请求的工作流程就是：
- 请求端发送一个ARP请求报文，op为1，发送端以太网地址和IP地址就是它自己的地址，目的IP地址为接收端的地址，目的以太网地址为空；
- 接收端收到ARP请求后，将两个发送端地址分别填到目的地址中，然后自己的以太网地址和IP地址填入两个发送端地址字段，记得将op改为2；同时别忘了把以太网首部的地址也做对应修改；最后将报文发送出去。
数据结构定义
struct arp_header
{
_u16 hw_type;
_u16 proto_type;
_u8 hw_addr_len;
_u8 proto_addr_len;
_u16 op;
_u8 src_mac[ETH_LEN];
_u32 src_ip;
_u8 dst_mac[ETH_LEN];
_u32 dst_ip;
};
struct arp_packet
{
struct eth_header eth;
struct arp_header arp;
};
代码编写
在正式编写ARP协议的实现代码前，先实现几个辅助函数：
void print_mac(_u8* mac)
{
int i;
for(i = 0; i < ETH_LEN - 1; i++)
{
printf("%02x:", mac[i]);
}
printf("%02x", mac[i]);
}
void print_ip(_u32 ip)
{
_u8* p = (_u8*)&ip;
int i;
for(i = 0; i < IP_LEN - 1; i++)
{
printf("%d.", p[i]);
}
printf("%d", p[i]);
}
/* 将字符串表示形式的MAC地址转换成二进制格式 */
static int str2mac(_u8* mac, char* macstr)
{
if(macstr == NULL || mac == NULL)
return -1;
char* p = macstr;
int idx = 0;
_u8 val = 0;
while(*p != '\0' && idx < ETH_LEN)
{
if(*p != ':')
{
char c = *p;
if(c >= 'a' && c <= 'f')
val = (val << 4) + (c - 'a' + 10);
else if(c >= 'A' && c <= 'F')
val = (val << 4) + (c - 'A' + 10);
else if(c >= '0' && c <= '9') // 数字0~9
val = (val << 4) + (c - '0');
else
return -1; // 非法字符
}
else // 读到一个字节
{
mac[idx++] = val;
val = 0;
}
p++;
}
if(idx < ETH_LEN)
mac[idx] = val; // 最后一个字节
else
return -1; // 字节数不对
return 0;
}
实现ARP协议，其中发送数据包使用netmap提供的函数nm_inject：
static int arp_process(struct nm_desc *nmr, _u8* stream)
{
struct arp_packet* arp = (struct arp_packet*)stream;
_u16 op = ntohs(arp->arp.op);
// 调试打印
printf("recv arp(op:%d) from ", op);print_mac(arp->arp.src_mac);
printf(" (");print_ip(arp->arp.src_ip);printf(") to (");print_ip(arp->arp.dst_ip);printf(")\n");
_u32 localip = inet_addr(SELF_IP); // ip地址由字符串转为二进制
_u8 localmac[ETH_LEN];
// ARP包中的目的PI地址与本机的IP地址是否一致
if(arp->arp.dst_ip != localip)
{
return -1;
}
str2mac(localmac, SELF_MAC); // mac地址由字符串转为二进制
printf("confirmed arp to me: ");// 调试打印
print_mac(localmac);printf(" (");print_ip(localip);printf(")\n");
struct arp_packet arp_ack = {0};
if(op == arp_op_request) // ARP请求
{
memcpy(&arp_ack, arp, sizeof(struct arp_packet));
memcpy(arp_ack.arp.dst_mac, arp->arp.src_mac, ETH_LEN); // arp报文填入目的 mac
arp_ack.arp.dst_ip = arp->arp.src_ip; // arp报文填入目的 ip
memcpy(arp_ack.eth.dst_mac, arp->arp.src_mac, ETH_LEN); // 以太网首部填入目的 mac
memcpy(arp_ack.arp.src_mac, localmac, ETH_LEN); // arp报文填入发送端 mac
arp_ack.arp.src_ip = localip; // arp报文填入发送端 ip
memcpy(arp_ack.eth.src_mac, localmac, ETH_LEN); // 以太网首部填入源 mac
arp_ack.arp.op = htons(arp_op_reply); // ARP响应
}
else
{ // 其他op暂时未实现
printf("op not implemented.\n");
return -1;
}
nm_inject(nmr, &arp_ack, sizeof(struct arp_packet)); // 发送一个数据包
return 0;
}
int main()
{
struct nm_desc *nmr = nm_open("netmap:eth1", NULL, 0, NULL);
if(nmr == NULL)
return -1;
struct pollfd pfd = {0};
pfd.fd = nmr->fd; // 这个fd实际指向/dev/netmap
pfd.events = POLLIN;
while (1)
{
int ret = poll(&pfd, 1, -1);
if(ret < 0) continue;
if(pfd.revents & POLLIN)
{
struct nm_pkthdr nmhead = {0};
_u8* stream = nm_nextpkt(nmr, &nmhead); // 取一个数据包
struct eth_header* eh = (struct eth_header*)stream; // 先取出链路层首部
_u16 proto = ntohs(eh->proto);
if(proto == PROTO_IP) // 验证链路层的协议字段
ip_process(stream); // IP协议处理
else if(proto == PROTO_ARP)
arp_process(nmr, stream); // ARP协议处理
else
printf("error: unknown protocal.\n");
}
}
nm_close(nmr);
return 0;
}
运行程序，使用网络调试助手发送字符串“hello, 192.168.131.129”，控制台输出：
recv arp(op:1) from 00:50:56:c0:00:08 (192.168.131.1) to (192.168.131.2)
recv arp(op:1) from 00:50:56:c0:00:08 (192.168.131.1) to (192.168.131.129)
confirmed arp to me: 00:0c:29:ef:e2:3b (192.168.131.129)
udp recv payload: hello, 192.168.131.129
3 简单实现ICMP协议
测试程序运行起来后会发现对应的IP地址ping不通，这是因为我们还没实现ICMP协议。
ICMP协议全称Internet控制报文协议，经常被认为属于网络层的一部分，它用于传递差错报文以及查询其他控制信息，供IP层或更高的层次如传输层和应用层使用。我们经常使用的ping指令就是基于ICMP实现的。
ICMP协议的报文格式
ICMP报文在IP数据报中的位置：

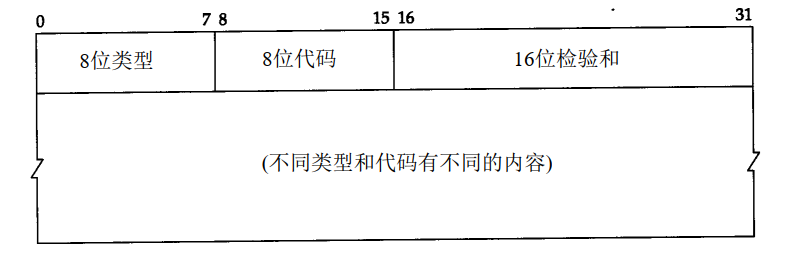

ICMP的报文格式：
- ICMP报文类型：8位数据指示的报文类型非常多，此处不一一列举，具体可以参数ICMP类型。我们现在只关心
ping的实现，其类型值请求时是8，回显应答时是0； - 代码：代码字段与类型字段有关，不同的类型下面有不同的代码代表不同的操作，此处我们只关心
ping的代码为0； - 校验和：ICMP报文必须处理校验和，它的计算方法与IP数据报中的首部校验和计算方式是一样，我们之前在处理IP数据报时没有进行处理，此处我们需要实现。实现原理参考：IP首部校验和计算原理。
关于ping

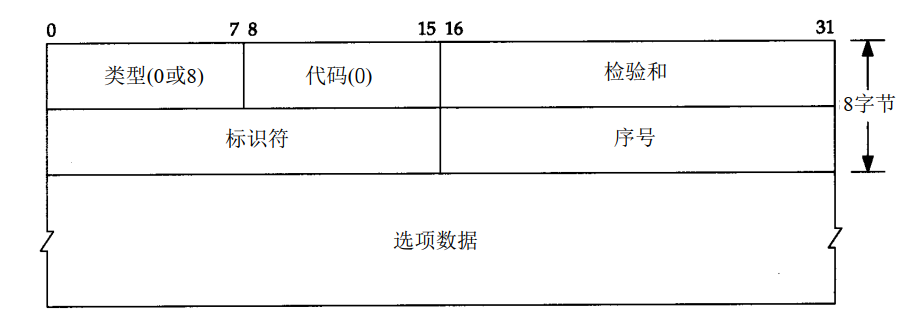

ping程序发送的ICMP回显请求和回显应答报文格式如下：
其中增加的标识符和序号字段按照请求端的数据返回就可以了，同时对选项数据也必须进行回显，客户端可以会验证这些数据。序号字段会从0开始，没发送一次请求就会加1.
这里我们发现ping报文的首部是8字节，当我们在ping指令上通过-s指定发送数据大小时，可以看到实际发送数据大小总是比我们指定的多8字节，就是由于这个原因：
$ ping 192.168.131.1 -s 128
PING 192.168.131.1 (192.168.131.1) 128(156) bytes of data.
136 bytes from 192.168.131.1: icmp_seq=1 ttl=128 time=0.266 ms
136 bytes from 192.168.131.1: icmp_seq=2 ttl=128 time=0.901 ms
此外，《TCP/IP详解卷1》中还提到，Unix系统把标识符字段设置成发送进程的PID，以便于区分多个同时发ping包的程序。
数据结构定义
由于只实现ping，我们定义了一个ping的首部。
struct icmp_header
{
_u8 type;
_u8 code;
_u16 checkSum;
};
struct icmp_packet
{
struct eth_header eth;
struct ip_header ip;
struct icmp_header icmp_ping;
};
struct icmp_ping_header
{
struct icmp_header icmp;
_u16 identifier;
_u16 seq;
_u8 data[0];
};
struct icmp_ping_packet
{
struct eth_header eth;
struct ip_header ip;
struct icmp_ping_header icmp_ping;
};
代码编写
先实现一个计算16位校验和的辅助函数：
_u8 in_cksum(_u8 *addr, int len)
{
register int nleft = len;
register _u8 *w = addr;
register int sum = 0;
_u8 answer = 0;
while (nleft > 1) {
sum += *w++;
nleft -= 2;
}
if (nleft == 1) {
*(_u8*)(&answer) = *(_u8*)w ;
sum += answer;
}
sum = (sum >> 16) + (sum & 0xffff);
sum += (sum >> 16);
answer = ~sum;
return answer;
}
实现 ICMP 回显ping报文，调用位置在ip_process，因为它属于网络层：
static int icmp_process(struct nm_desc *nmr, _u8* stream)
{
struct icmp_packet* icmp = (struct icmp_packet*)stream;
_u16 icmp_len = ntohs(icmp->ip.total_len) - icmp->ip.header_len*4; // ip数据报总长度减去ip首部长度得到ICMP报文长度
_u16 icmp_datalen = icmp_len - sizeof(struct icmp_ping_header); // 减掉ICMP首部就是紧跟其后的其他数据长度
if(icmp->icmp.type == 8) // 目前只处理ping请求
{
// 加个调试打印
printf("recv ping(icmp_len=%d,datalen=%d) from ", icmp_len, icmp_datalen);print_mac(icmp->eth.src_mac);
printf("(");print_ip(icmp->ip.src_ip);printf(")\n");
struct icmp_ping_packet* icmp_ping = (struct icmp_ping_packet*)stream;
// 由于ICMP报文最后带的数据长度是动态变化的，因此此处动态申请内存
_u8* icmp_buf = (_u8*)malloc(sizeof(struct icmp_ping_packet) + icmp_datalen);
if(icmp_buf == NULL)
return -1;
struct icmp_ping_packet* icmp_ping_ack = (struct icmp_ping_packet*)icmp_buf;
memcpy(icmp_ping_ack, icmp_ping, sizeof(struct icmp_ping_packet) + icmp_datalen); // 整个请求包拷贝过来再修改
icmp_ping_ack->icmp_ping.icmp.code = 0; // 回显代码是0
icmp_ping_ack->icmp_ping.icmp.type = 0; // 回显类型是0
icmp_ping_ack->icmp_ping.icmp.checkSum = 0; // 检验和先置位0
// 源和目的端IP地址互换，调用数据位置并不影响校验和，因此不需要重新计算IP首部校验
icmp_ping_ack->ip.dst_ip = icmp_ping->ip.src_ip;
icmp_ping_ack->ip.src_ip = icmp_ping->ip.dst_ip;
// 源和目的端MAC地址互换
memcpy(icmp_ping_ack->eth.dst_mac, icmp_ping->eth.src_mac, ETH_LEN);
memcpy(icmp_ping_ack->eth.src_mac, icmp_ping->eth.dst_mac, ETH_LEN);
icmp_ping_ack->icmp_ping.icmp.checkSum = in_cksum((_u16*)&icmp_ping_ack->icmp_ping, \
sizeof(struct icmp_ping_header) + icmp_datalen);
nm_inject(nmr, icmp_buf, sizeof(struct icmp_ping_packet) + icmp_datalen);
free(icmp_buf);
}
return 0;
}
static int ip_process(struct nm_desc *nmr, _u8* stream)
{
struct ip_packet* ip = (struct ip_packet*)stream; // 取 eth+ip 首部
switch (ip->ip.proto)
{
case IPPROTO_UDP:
udp_process(stream);
break;
case IPPROTO_ICMP:
icmp_process(nmr, stream); // 增加 ICMP 处理
break;
default:
break;
}
return 0;
}
对上面的代码做几点说明：
- 因为我们响应报文的IP首部中，仅将源和目的端IP地址互换，调换数据位置并不影响校验和结果，因此程序中不需要重新计算IP首部校验；
- 由于ICMP报文最后可带的数据长度是变化的，因此程序中使用动态申请内存的方式接收数据，完了之后记得释放。
测试：
在Windows上发ping包并指定数据包长度（默认32字节）：
ping 192.168.131.129 -l 128
正在 Ping 192.168.131.129 具有 128 字节的数据:
来自 192.168.131.129 的回复: 字节=128 时间<1ms TTL=128
来自 192.168.131.129 的回复: 字节=128 时间=1ms TTL=128
来自 192.168.131.129 的回复: 字节=128 时间=2ms TTL=128
来自 192.168.131.129 的回复: 字节=128 时间=1ms TTL=128
192.168.131.129 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 0ms，最长 = 2ms，平均 = 1ms
虚拟机上的测试程序打印：
recv ping(icmp_len=136,datalen=128) from 00:50:56:c0:00:08(192.168.131.1)
recv ping(icmp_len=136,datalen=128) from 00:50:56:c0:00:08(192.168.131.1)
recv ping(icmp_len=136,datalen=128) from 00:50:56:c0:00:08(192.168.131.1)
recv ping(icmp_len=136,datalen=128) from 00:50:56:c0:00:08(192.168.131.1)
