高级第五次 直播 内存 混合运算

内存查看接口编写

• 位运算的应用实战

#include  <stdio.h>


void show_memory_01(void* start, int memory_len)
{
	int i;
	char* p = (char*)start;
	for (i = 0; i < memory_len; i++)
	{
		if (i % 4 == 0) //输出地址
		{
			printf("0x%p ", p + i);
		}
		printf("%x", (p[i] & 0x000000f0) >> 4);  //输出内存的数据
		printf("%x ", p[i] & 0x0000000f);
		if ((i + 1) % 4 == 0)
		{
			printf("\n");
		}
	}
}

void show_memory(void* start, int memory_len)
{
	int i;
	char* p = (char*)start;
	for (i = 0; i < memory_len; i++)
	{
		printf("%x ", p[i]);
		if ((i + 1) % 4 == 0)
		{
			printf("\n");
		}
	}
}
int main() {

	float f = 1.456;
	int arr[3] = { 1,2,3 };

	show_memory(&f, sizeof(f));
	printf("\n");
	show_memory(arr, sizeof(arr));
	return 0;
}

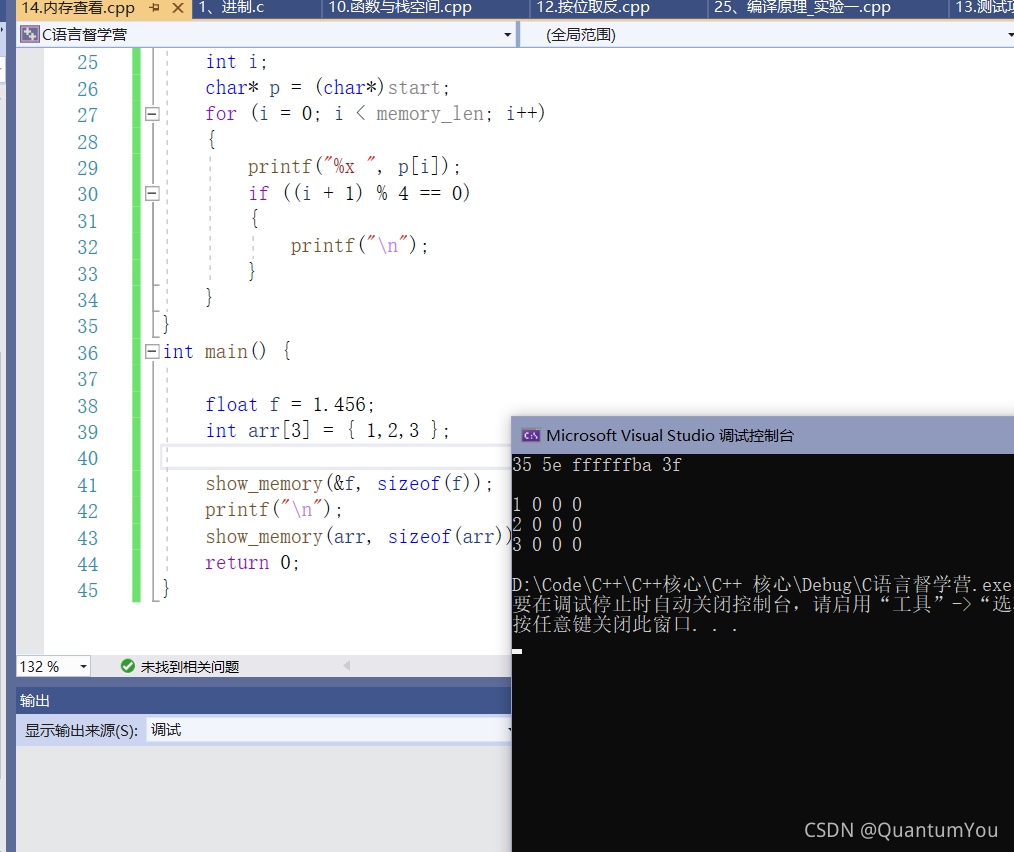

内存查看效果如下，将在后期进行优化

• 注意： 逻辑与 按位与的区别 && 与 & 的区别

参考链接

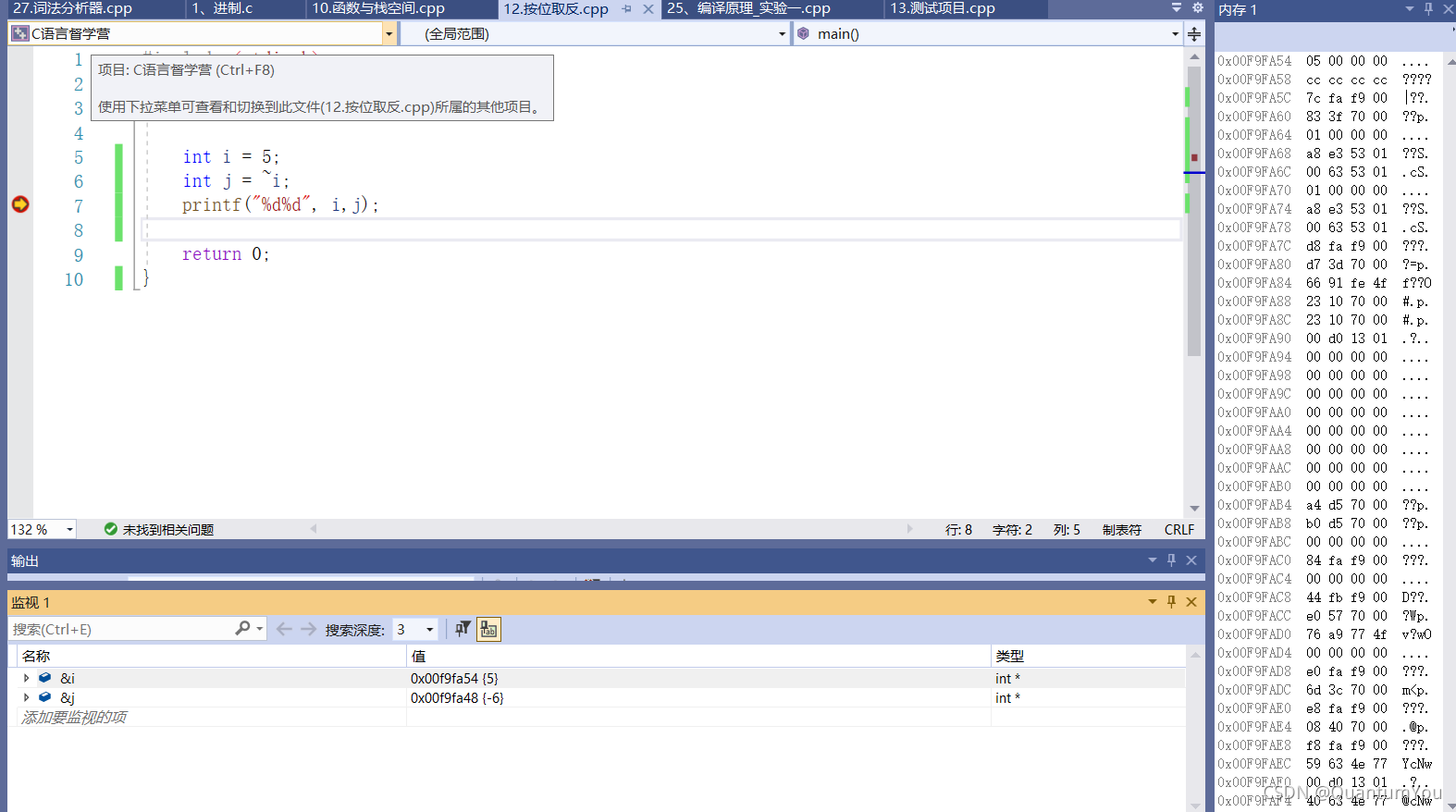

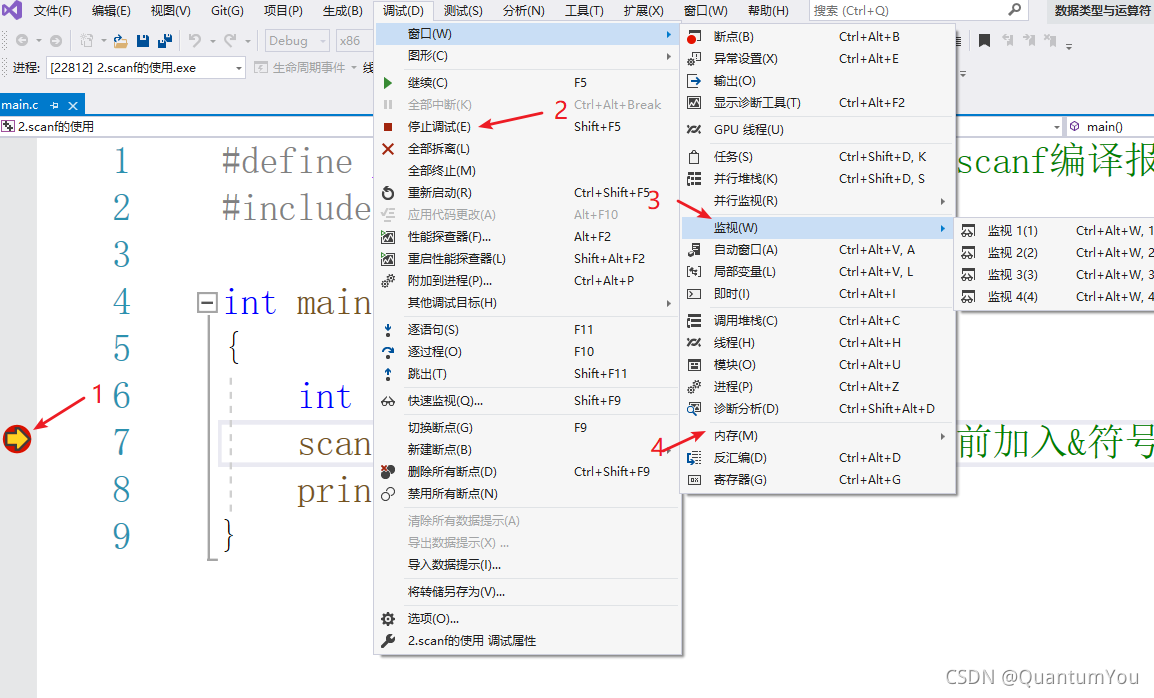

进行调试测试，注意要进行打断点

• 注意： 计算机内存中存储的是补码

• ff ff ff fa 代表负数，所以先转化为原码，然后转为10进制，就是把ff ff ff fa 除了符号位各位取反加一得到原码1000 0000 0000 0000 0000 0000 0000 0110 也就是-6

• 求补码快捷方法：从高位开始按位去反，直到最后一个1（并且最后一个1保持不变）

#include <stdio.h>


void show_memory(void* start, int memory_len)
{
	int i;
	char* p = (char*)start;
	for (i = 0; i < memory_len; i++)
	{
		if(i%4==0) //输出地址
		{
			printf("0x%p ", p+i);
		}
		printf("%x", (p[i]& 0x000000f0)>>4);  //输出内存的数据
		printf("%x ", p[i]& 0x0000000f);
		if ((i + 1) % 4 == 0)
		{
			printf("\n");
		}
	}
}


int main()
{
	int i = 5, j = 7;
	printf("i & j=%d\n", i & j);
	printf("i | j=%d\n", i | j);
	printf("i ^ j=%d\n", i ^ j);
	printf("~i=%d\n", ~i);
	//位运算实战
	float f = 1.456;
	show_memory(&f, sizeof(f));
	int arr[3] = { 1,2,3 };
	show_memory(arr, sizeof(arr));
	//异或交换两个数
	i = i ^ j;
	j = i ^ j;
	i = i ^ j;
	printf("i=%d,j=%d\n", i, j);
	//找出一个整数最低位为1的那个数
	printf("最低位为1的值 %d\n", 12 & -12);
	return 0;
}

1.有两个变量a与b,在不使用第三个量的情况下，通过异或操作来交换这两个变量的值，这种交换相对于之前的加法交换有何优势？

i = i^ j ;
j = j ^i ;
i = i ^j ;

• 找出一个数最低为位1 的那个数，解决方法：将其与自己的负数相与

0000 0101 => 5
1111 1011 => -5

混合运算

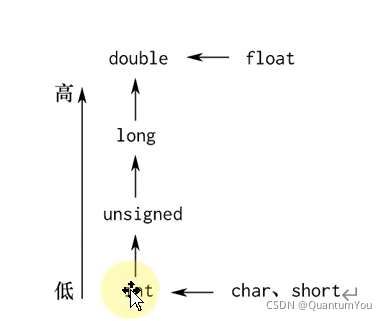

混合运算规则:不同数据类型转换级别

注意事项：

• 例子一：同时左右移位运算与分步左右移运算的区分

#include <stdio.h>
#include <stdlib.h>

void big_int_mul()
{
    long long l;
    l = (long long)131072 * 131072;
    printf("%lld\n", l);
}


int main()
{
    char b = 0x93 << 1 >> 1;
    printf("%x\n", b);
    b = 0x93 << 1; //赋值一瞬间发生了丢失
    b = b >> 1;
    printf("%x\n", b);
    big_int_mul();
    return 0;
}

整型运算按4个字节进行

0x93
0000 0000 0000 0000 0000 0000 1001 0011

0000 0000 0000 0000 0000 0001 0010 0110

b 0010 0110 0001 0011

• 例子二：数据存储 131072 是int 类型再与131072 相乘存储不下

void big_int_mul()
{
    long long l;
    l = (long long)131072 * 131072;
    printf("%lld\n", l);
}

• 例子三：浮点型常量默认按8字节运算

#include <stdio.h>
#include <stdlib.h>
//浮点型常量默认按8字节运算
int main()
{
	float f = 12345678900.0 + 1;
	double d = f;
	printf("%f\n", f);    //  12345678848。000000
	printf("%f\n", 12345678900.0 + 1);   //  12345678901.000000
	return 0;
}

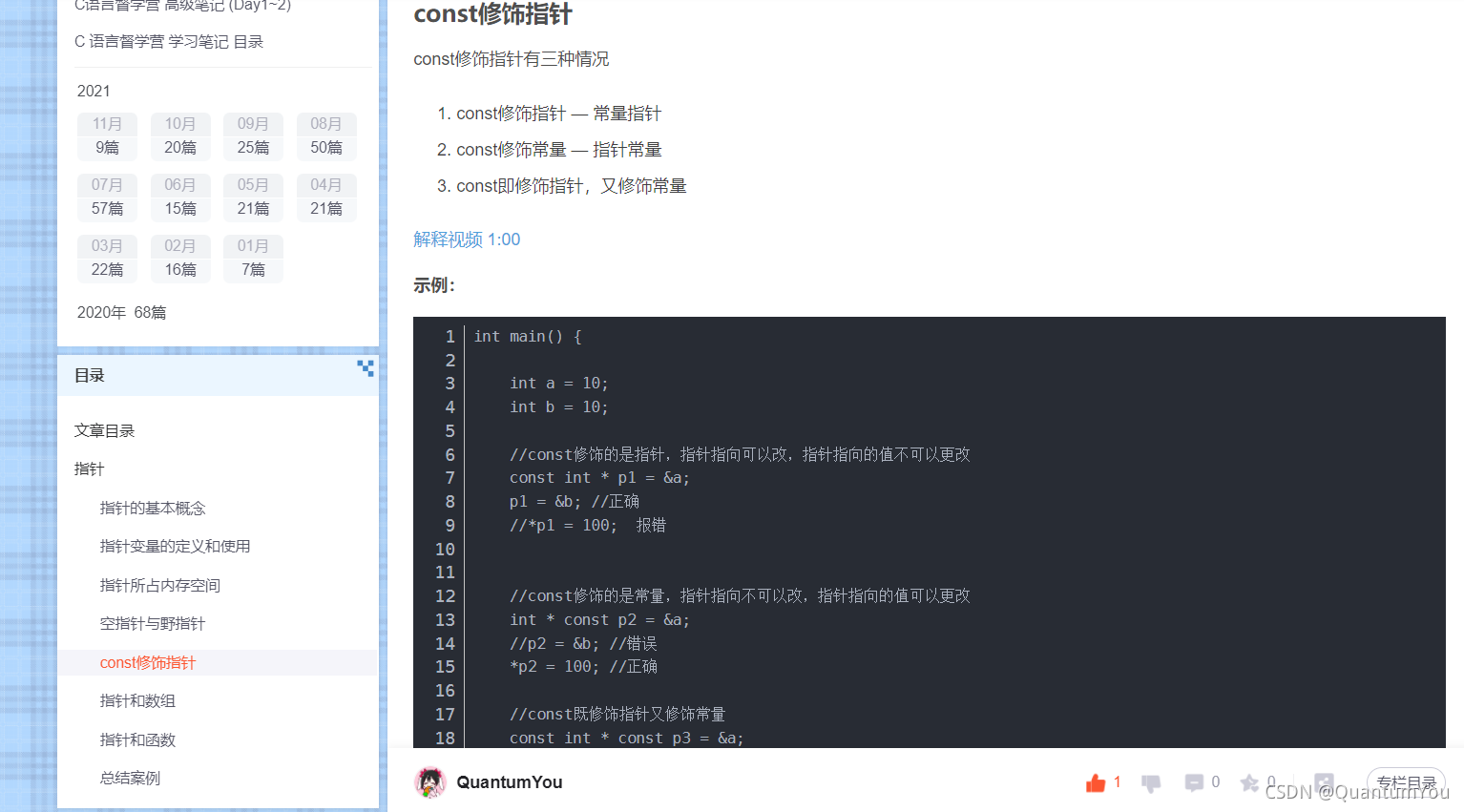

深入理解 const

参考链接

#include <stdio.h>
#include <stdlib.h>

void const_two()
{
	char str[] = "hello world";
	char str1[] = "how do you do";
	char* const ptr = str;//和普通变量一致，代表ptr被修改
	str[0] = 'H';
	puts(ptr);
	ptr[0] = 'n';  //合法
	puts(ptr);
	//ptr = "world";  //非法，编译错误，error C2166: 左值指定const对象

}

int main()
{
	const int i = 5;//i在下面的代码中不能修改，是常量
	char str[] = "hello world";
	const char* ptr = str;//这里代表ptr指向的空间不能被修改
	str[0] = 'H';  //操作合法
	puts(ptr);
	ptr = "world";
	//ptr[0] = 'n';  //操作非法，编译错误，提示error C2166: 左值指定const对象
	puts(ptr);
	//const修饰指针的第二种情况
	const_two();
	return 0;
}

结构体对齐原理

数据类型自身的对齐值如下：

• 对于char型数据，其自身对齐值为1,对于 short型为2,对于int,float, double类型 ，其自身对齐值为4,单位字节。

高级第六次 直播 汇编讲解

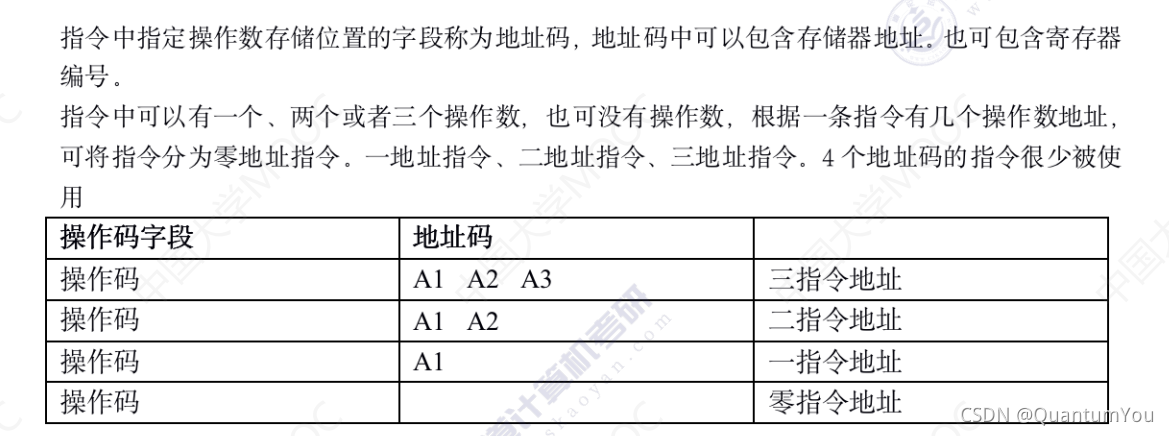

指令格式与常用指令

• 操作码字段：表征指令的操作特性与功能（指令的唯一标识）不同的指令操作码不能相同
• 地址码字段：指定参与操作的操作数的地址码

架构：

1、英特尔：（AMD） x86 mov AL BL ; 是BL 放到 AL 中
2、龙芯 （Mips）
3、ARM 高通、苹果、华为
4、Powerpc IBM

不同架构间汇编指令差异很大

复杂指令集：变长 x86
精简指令集：等长 arm

1、C文件预处理后变为 i 文件
2、文件经过编译后变为s文件汇编文件
3、汇编文件经过汇编变为目标文件oj
4、Obj经过链接变为exe

常用指令

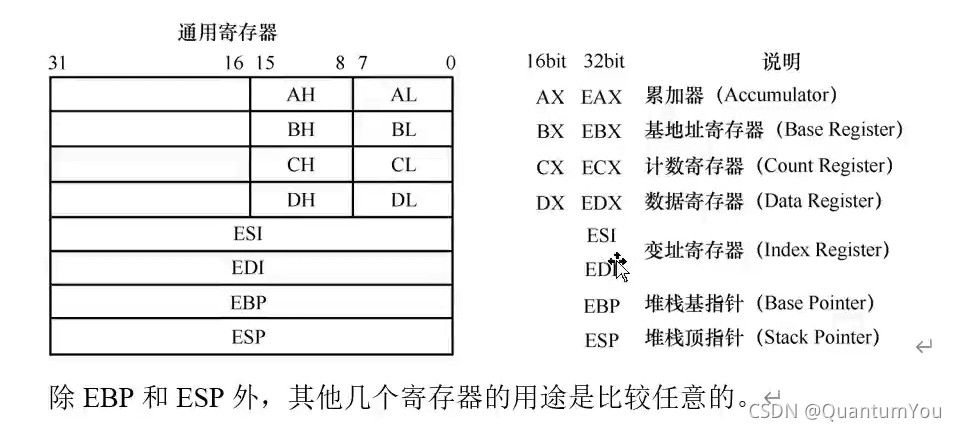

• 汇编指令通常可以分为数据传送指令、逻辑计算指令和控制流指令，下面以 Intel格式为例，介绍一些重要的指令。以下用于操作数的标记分别表示寄存器、内存和常数

1、<reg>:表示任意寄存器，若其后带有数字，则指定其位数，如reg<32>表示32位 寄存器(eax、ebx、ecx、edx、esi、edi、esp或ebp);表示16位寄存器(ax,bx、cx或dx);表示8位寄存器(ah、al、bh、bl、ch、cl、dh、dl)

2、<mem>:表示内存地址(如[eax]、[var+4]或 dword ptr[eax+ebx]).
3、<con>:表示8位、16位或32位常数。表示8位常数；<con16>表示16位常数；<con32>表示32位常数。

• 数据传送指令、算术和逻辑运算指令、控制流指令

汇编语言学习启航

理解数组与指针对应的汇编

main 去调用子函数是，前后所做的工作

汇编实战

• 在转化为汇编代码时，所有的变量名将不在
• 任何一个函数都是自己独立的栈空间

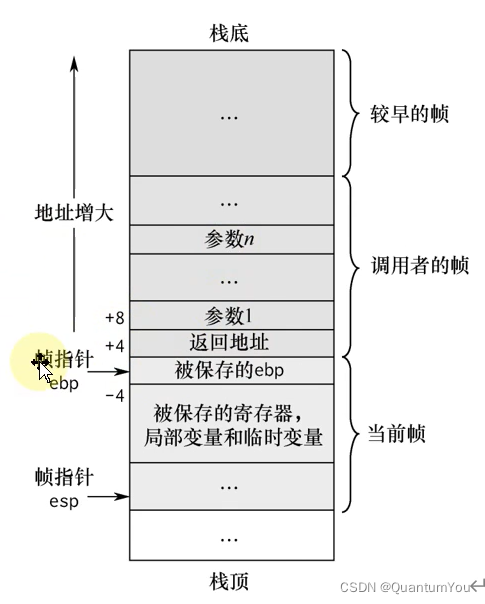

英特尔CPU 栈顶在低地址，栈底在高地址

（1）ESP：栈指针寄存器(extended stack pointer)，其内存放着一个指针，该指针永远指向系统栈最上面一个栈帧的栈顶。

（2）EBP：基址指针寄存器(extended base pointer)，其内存放着一个指针，该指针永远指向系统栈最上面一个栈帧的底部。

• 关于 DWORD PTR 是什么意思：
  1、dword 双字 就是四个字节
  2、ptr pointer缩写 即指针
  3、[]里的数据是一个地址值，这个地址指向一个双字型数据

比如：mov eax, dword ptr [12345678] 把内存地址12345678中的双字型（32位）数据赋给eax

• lea指令的作用：是 DWORD PTR_arrs[ebp]对应空间的内存地址值放到eax中

条件码

• 编译器通过条件码（标志位）设置指令和各类转移指令来实现程序中的选择结构语句。

(1)条件码（标志位）
除了整数寄存器，CPU还维护着一组条件码（标志位）寄存器，它们描述了最近的算术或逻辑运算操作的属性。可以检测这些寄存器来执行条件分支指令，最常用的条件码有：

• CF:进（借）位标志。最近无符号整数加（减）运算后的进（借）位情况。有进（借）位，CF=1;否则CF=0
• ZF:零标志。最近的操作的运算结算是否为0。若结果为0,ZF=1;否则ZF=0
• SF:符号标志。最近的带符号数运算结果的符号。负数时，SF=1;否则SF=0
• OF:溢出标志。最近带符号数运算的结果是否溢出，若溢出，OF=1;否则OF=0
  可见，OF和SF对无符号数运算来说没有意义，而CF对带符号数运算来说没有意义。

常见的算术逻辑运算指令(add、sub、 imul, or、and、shl、inc、dec、not、sal等)会设置条件码。但有两类指令只设置条件码而不改变任何其他寄存器：cmp指令和sub指令的行为一样，test指令与and指令的行为一样，但它们只设置条件码，而不更新目的寄存器。

• 之前介绍过的 jcondition条件转跳指令，就是根据条件码ZF和SF来实现转跳。

#include <stdio.h>
#include <stdlib.h>
int main()
{
	int arr[3]={1,2,3};
	int *p;
	int i=5;
	int j=10;
	i=arr[2];
	p=arr;
	printf("i=%d\n",i);
	if (i < j)
	{
		printf("i is small\n");
	}
	system("pause");
}

主体汇编代如下

;	COMDAT _main
_TEXT	SEGMENT
_j$ = -56						; size = 4
_i$ = -44						; size = 4
_p$ = -32						; size = 4
_arr$ = -20						; size = 12
__$ArrayPad$ = -4					; size = 4
_main	PROC						; COMDAT

; 4    : {

  00000	55		 push	 ebp
  00001	8b ec		 mov	 ebp, esp
  00003	81 ec fc 00 00
	00		 sub	 esp, 252		; 000000fcH
  00009	53		 push	 ebx
  0000a	56		 push	 esi
  0000b	57		 push	 edi
  0000c	8d bd 04 ff ff
	ff		 lea	 edi, DWORD PTR [ebp-252]
  00012	b9 3f 00 00 00	 mov	 ecx, 63			; 0000003fH
  00017	b8 cc cc cc cc	 mov	 eax, -858993460		; ccccccccH
  0001c	f3 ab		 rep stosd
  0001e	a1 00 00 00 00	 mov	 eax, DWORD PTR ___security_cookie
  00023	33 c5		 xor	 eax, ebp
  00025	89 45 fc	 mov	 DWORD PTR __$ArrayPad$[ebp], eax
  00028	b9 00 00 00 00	 mov	 ecx, OFFSET __8B08B150_main@c
  0002d	e8 00 00 00 00	 call	 @__CheckForDebuggerJustMyCode@4

；--------------------------------------
； 下面代码主要实现 数组为什么数组名为其首地址
；--------------------------------------
; 5    : 	int arr[3]={1,2,3};

  00032	c7 45 ec 01 00
	00 00		 mov	 DWORD PTR _arr$[ebp], 1
  00039	c7 45 f0 02 00
	00 00		 mov	 DWORD PTR _arr$[ebp+4], 2
  00040	c7 45 f4 03 00
	00 00		 mov	 DWORD PTR _arr$[ebp+8], 3

; 6    : 	int *p;
; 7    : 	int i=5;

  00047	c7 45 d4 05 00
	00 00		 mov	 DWORD PTR _i$[ebp], 5

; 8    : 	int j=10;

  0004e	c7 45 c8 0a 00
	00 00		 mov	 DWORD PTR _j$[ebp], 10	; 0000000aH

; 9    : 	i=arr[2];

  00055	b8 04 00 00 00	 mov	 eax, 4
  0005a	d1 e0		 shl	 eax, 1
  0005c	8b 4c 05 ec	 mov	 ecx, DWORD PTR _arr$[ebp+eax]
  00060	89 4d d4	 mov	 DWORD PTR _i$[ebp], ecx

; 10   : 	p=arr;

  00063	8d 45 ec	 lea	 eax, DWORD PTR _arr$[ebp]
  00066	89 45 e0	 mov	 DWORD PTR _p$[ebp], eax

; 11   : 	printf("i=%d\n",i);

  00069	8b 45 d4	 mov	 eax, DWORD PTR _i$[ebp]
  0006c	50		 push	 eax
  0006d	68 00 00 00 00	 push	 OFFSET ??_C@_05BKKKKIID@i?$DN?$CFd?6@
  00072	e8 00 00 00 00	 call	 _printf
  00077	83 c4 08	 add	 esp, 8

; 12   : 	if (i < j)

  0007a	8b 45 d4	 mov	 eax, DWORD PTR _i$[ebp]
  0007d	3b 45 c8	 cmp	 eax, DWORD PTR _j$[ebp]
  00080	7d 0d		 jge	 SHORT $LN2@main

; 13   : 	{
; 14   : 		printf("i is small\n");

  00082	68 00 00 00 00	 push	 OFFSET ??_C@_0M@KNINEIJI@i?5is?5small?6@
  00087	e8 00 00 00 00	 call	 _printf
  0008c	83 c4 04	 add	 esp, 4
$LN2@main:

; 15   : 	}
; 16   : 	system("pause");

  0008f	8b f4		 mov	 esi, esp
  00091	68 00 00 00 00	 push	 OFFSET ??_C@_05PDJBBECF@pause@
  00096	ff 15 00 00 00
	00		 call	 DWORD PTR __imp__system
  0009c	83 c4 04	 add	 esp, 4
  0009f	3b f4		 cmp	 esi, esp
  000a1	e8 00 00 00 00	 call	 __RTC_CheckEsp

; 17   : }

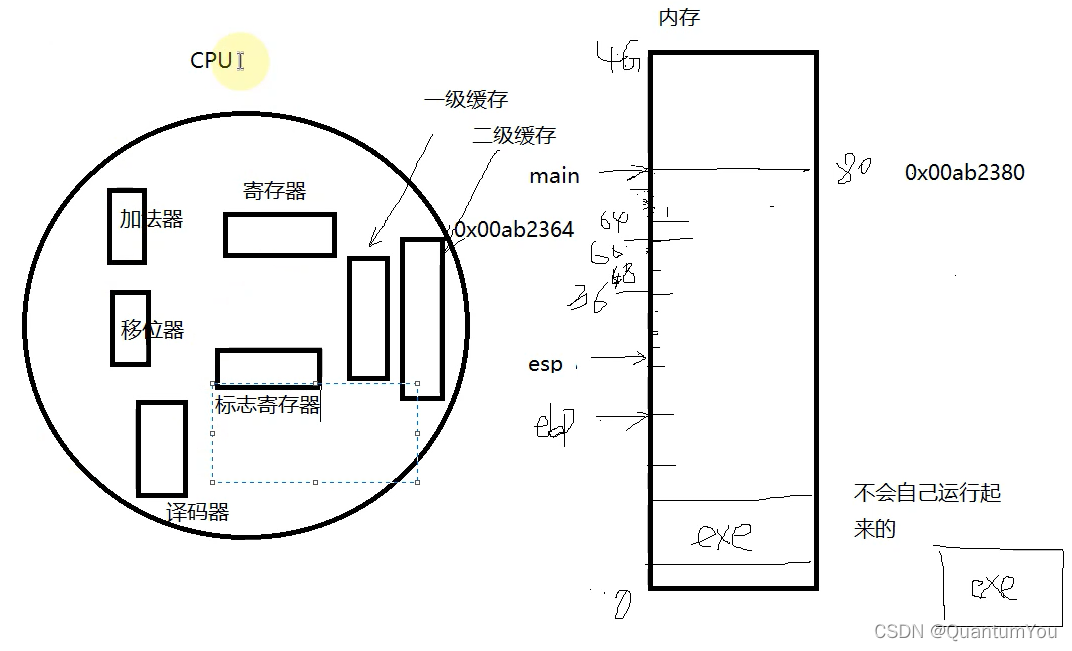

函数调用原理（汇编）

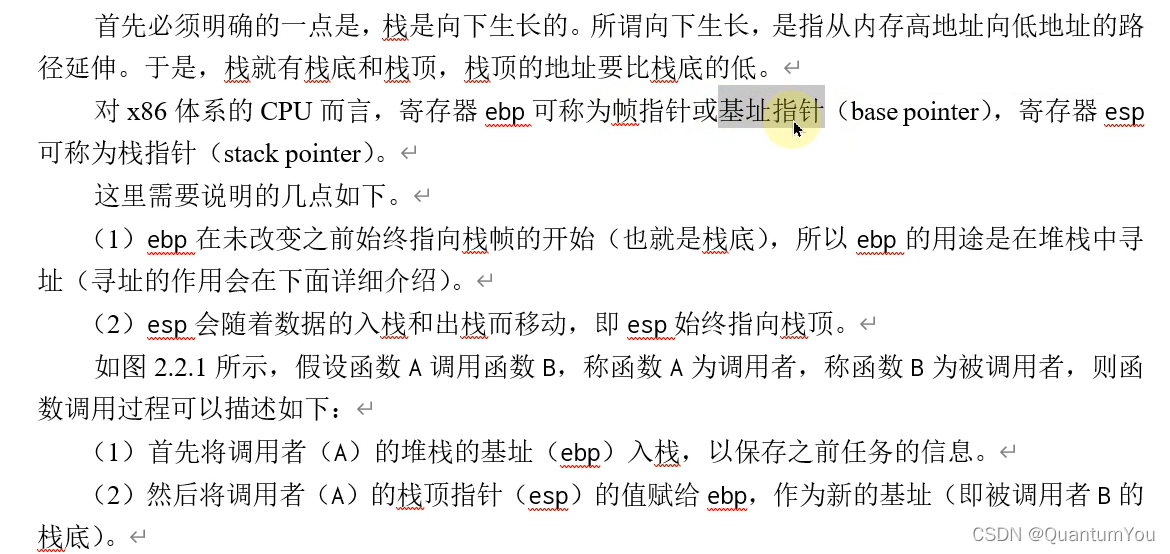

关于栈的描述

汇编代码如下：

  00000	55		 push	 ebp
  00001	8b ec		 mov	 ebp, esp
  00003	81 ec cc 00 00
	00		 sub	 esp, 204		; 000000ccH
  00009	53		 push	 ebx
  0000a	56		 push	 esi
  0000b	57		 push	 edi
  0000c	8d bd 34 ff ff
	ff		 lea	 edi, DWORD PTR [ebp-204]
  00012	b9 33 00 00 00	 mov	 ecx, 51			; 00000033H
  00017	b8 cc cc cc cc	 mov	 eax, -858993460		; ccccccccH
  0001c	f3 ab		 rep stosd

; 5    :    int c;
; 6    :    c = *a;

  0001e	8b 45 08	 mov	 eax, DWORD PTR _a$[ebp]
  00021	8b 08		 mov	 ecx, DWORD PTR [eax]
  00023	89 4d f8	 mov	 DWORD PTR _c$[ebp], ecx

; 7    :    *a = *b;

  00026	8b 45 08	 mov	 eax, DWORD PTR _a$[ebp]
  00029	8b 4d 0c	 mov	 ecx, DWORD PTR _b$[ebp]
  0002c	8b 11		 mov	 edx, DWORD PTR [ecx]
  0002e	89 10		 mov	 DWORD PTR [eax], edx

; 8    :    *b = c;

  00030	8b 45 0c	 mov	 eax, DWORD PTR _b$[ebp]
  00033	8b 4d f8	 mov	 ecx, DWORD PTR _c$[ebp]
  00036	89 08		 mov	 DWORD PTR [eax], ecx

; 9    : }

  00038	5f		 pop	 edi
  00039	5e		 pop	 esi
  0003a	5b		 pop	 ebx
  0003b	8b e5		 mov	 esp, ebp
  0003d	5d		 pop	 ebp
  0003e	c3		 ret	 0

函数调用不传参

Tips:

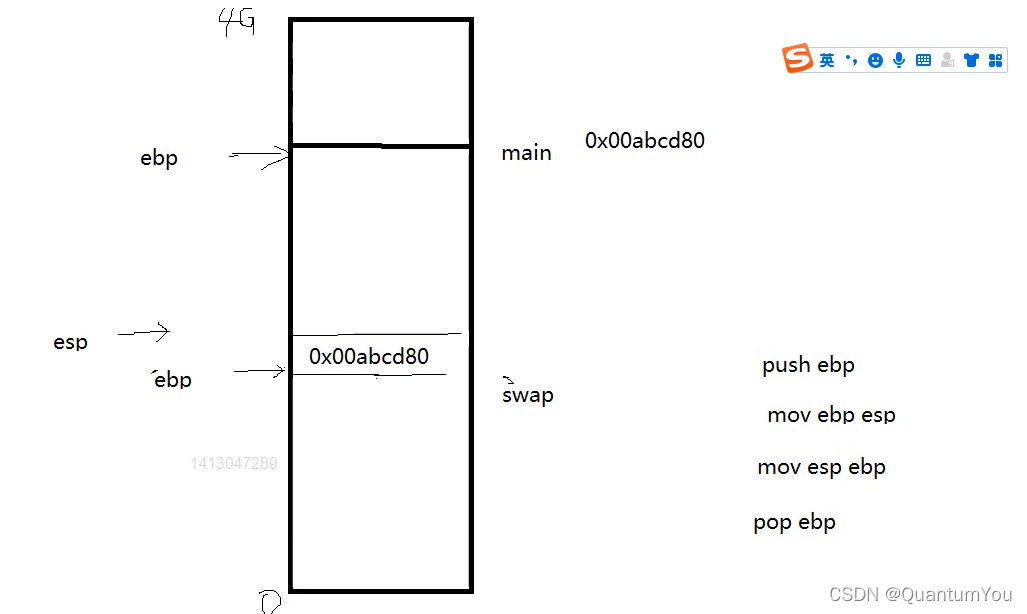

• 如下图

  函数调用传参

指针的间接访问在汇编的体现

_TEXT	SEGMENT
_ret$ = -32						; size = 4
_b$ = -20						; size = 4
_a$ = -8						; size = 4
_main	PROC						; COMDAT

; 12   : {

  00000	55		 push	 ebp
  00001	8b ec		 mov	 ebp, esp
  00003	81 ec e4 00 00
	00		 sub	 esp, 228		; 000000e4H
  00009	53		 push	 ebx
  0000a	56		 push	 esi
  0000b	57		 push	 edi
  0000c	8d bd 1c ff ff
	ff		 lea	 edi, DWORD PTR [ebp-228]
  00012	b9 39 00 00 00	 mov	 ecx, 57			; 00000039H
  00017	b8 cc cc cc cc	 mov	 eax, -858993460		; ccccccccH
  0001c	f3 ab		 rep stosd

; 13   :    int a,b,ret;
; 14   :    a =16;

  0001e	c7 45 f8 10 00
	00 00		 mov	 DWORD PTR _a$[ebp], 16	; 00000010H

; 15   :    b = 64;

  00025	c7 45 ec 40 00
	00 00		 mov	 DWORD PTR _b$[ebp], 64	; 00000040H

; 16   :    ret = 0;

  0002c	c7 45 e0 00 00
	00 00		 mov	 DWORD PTR _ret$[ebp], 0

; 17   :    swap(&a,&b);

  00033	8d 45 ec	 lea	 eax, DWORD PTR _b$[ebp]
  00036	50		 push	 eax
  00037	8d 4d f8	 lea	 ecx, DWORD PTR _a$[ebp]
  0003a	51		 push	 ecx
  0003b	e8 00 00 00 00	 call	 _swap
  00040	83 c4 08	 add	 esp, 8

; 18   :    ret = a - b;

  00043	8b 45 f8	 mov	 eax, DWORD PTR _a$[ebp]
  00046	2b 45 ec	 sub	 eax, DWORD PTR _b$[ebp]
  00049	89 45 e0	 mov	 DWORD PTR _ret$[ebp], eax

; 19   :    printf("ret=%d\n",ret);

  0004c	8b f4		 mov	 esi, esp
  0004e	8b 45 e0	 mov	 eax, DWORD PTR _ret$[ebp]
  00051	50		 push	 eax
  00052	68 00 00 00 00	 push	 OFFSET ??_C@_07EGPJDCKD@ret?$DN?$CFd?6?$AA@
  00057	ff 15 00 00 00
	00		 call	 DWORD PTR __imp__printf
  0005d	83 c4 08	 add	 esp, 8
  00060	3b f4		 cmp	 esi, esp
  00062	e8 00 00 00 00	 call	 __RTC_CheckEsp

; 20   :    system("pause");

  00067	8b f4		 mov	 esi, esp
  00069	68 00 00 00 00	 push	 OFFSET ??_C@_05PDJBBECF@pause?$AA@
  0006e	ff 15 00 00 00
	00		 call	 DWORD PTR __imp__system
  00074	83 c4 04	 add	 esp, 4
  00077	3b f4		 cmp	 esi, esp
  00079	e8 00 00 00 00	 call	 __RTC_CheckEsp

; 21   :    return ret;

  0007e	8b 45 e0	 mov	 eax, DWORD PTR _ret$[ebp]

; 22   : }

  00081	52		 push	 edx
  00082	8b cd		 mov	 ecx, ebp
  00084	50		 push	 eax
  00085	8d 15 00 00 00
	00		 lea	 edx, DWORD PTR $LN6@main
  0008b	e8 00 00 00 00	 call	 @_RTC_CheckStackVars@8
  00090	58		 pop	 eax
  00091	5a		 pop	 edx
  00092	5f		 pop	 edi
  00093	5e		 pop	 esi
  00094	5b		 pop	 ebx
  00095	81 c4 e4 00 00
	00		 add	 esp, 228		; 000000e4H
  0009b	3b ec		 cmp	 ebp, esp
  0009d	e8 00 00 00 00	 call	 __RTC_CheckEsp
  000a2	8b e5		 mov	 esp, ebp
  000a4	5d		 pop	 ebp
  000a5	c3		 ret	 0
  000a6	8b ff		 npad	 2
$LN6@main:
  000a8	02 00 00 00	 DD	 2
  000ac	00 00 00 00	 DD	 $LN5@main
$LN5@main:
  000b0	f8 ff ff ff	 DD	 -8			; fffffff8H
  000b4	04 00 00 00	 DD	 4
  000b8	00 00 00 00	 DD	 $LN3@main
  000bc	ec ff ff ff	 DD	 -20			; ffffffecH
  000c0	04 00 00 00	 DD	 4
  000c4	00 00 00 00	 DD	 $LN4@main
$LN4@main:
  000c8	62		 DB	 98			; 00000062H
  000c9	00		 DB	 0
$LN3@main:
  000ca	61		 DB	 97			; 00000061H
  000cb	00		 DB	 0
_main	ENDP
_TEXT	ENDS
; Function compile flags: /Odtp /RTCsu /ZI
; File g:\code_2021\??±à?2?a\??±à?2?a2\main.c
;	COMDAT _swap
_TEXT	SEGMENT
_c$ = -8						; size = 4
_a$ = 8							; size = 4
_b$ = 12						; size = 4
_swap	PROC						; COMDAT

; 4    : {

  00000	55		 push	 ebp
  00001	8b ec		 mov	 ebp, esp
  00003	81 ec cc 00 00
	00		 sub	 esp, 204		; 000000ccH
  00009	53		 push	 ebx
  0000a	56		 push	 esi
  0000b	57		 push	 edi
  0000c	8d bd 34 ff ff
	ff		 lea	 edi, DWORD PTR [ebp-204]
  00012	b9 33 00 00 00	 mov	 ecx, 51			; 00000033H
  00017	b8 cc cc cc cc	 mov	 eax, -858993460		; ccccccccH
  0001c	f3 ab		 rep stosd

; 5    :    int c;
; 6    :    c = *a;

  0001e	8b 45 08	 mov	 eax, DWORD PTR _a$[ebp]
  00021	8b 08		 mov	 ecx, DWORD PTR [eax]
  00023	89 4d f8	 mov	 DWORD PTR _c$[ebp], ecx

; 7    :    *a = *b;

  00026	8b 45 08	 mov	 eax, DWORD PTR _a$[ebp]
  00029	8b 4d 0c	 mov	 ecx, DWORD PTR _b$[ebp]
  0002c	8b 11		 mov	 edx, DWORD PTR [ecx]
  0002e	89 10		 mov	 DWORD PTR [eax], edx

; 8    :    *b = c;

  00030	8b 45 0c	 mov	 eax, DWORD PTR _b$[ebp]
  00033	8b 4d f8	 mov	 ecx, DWORD PTR _c$[ebp]
  00036	89 08		 mov	 DWORD PTR [eax], ecx

; 9    : }

  00038	5f		 pop	 edi
  00039	5e		 pop	 esi
  0003a	5b		 pop	 ebx
  0003b	8b e5		 mov	 esp, ebp
  0003d	5d		 pop	 ebp
  0003e	c3		 ret	 0
_swap	ENDP
_TEXT	ENDS
END
