前言（必读）
在上篇文章中我们完成了对dex中的特殊字符串格式解析，不了解这个的可以看一下上篇文章，本篇将直接使用上篇的代码进一步进行解析，链接如下：dex文件MUTF-8字符串提取
本篇我们主要解析除了类及其相关结构（DexClassDef）之外的所有其余结构内容，主要包括：DexStringId，DexTypeId，DexProtoId，DexFieldId，DexMethodId，由于类本身最为复杂且包含方法的指令偏移等逆向所需的重要信息，我们放在后篇中单独着重讲解，方便之后的运行时修改内存指令
（小小的大贴士：类解析这东西真的是把我折磨没了，前几个加起来都没它这么折磨，不过问题不大，咱逆向不就有点找虐那意思嘛)（狗头保命ing）
小贴士：本篇需要读者对C语言尤其指针有一定深度的了解，全篇在VS的x86下运行，指针长度和int相同，其余有疑问部分欢迎留言提问，指导。
同时，由于结构的灵活性，我在原始结构的基础上有些许变化，但都是为了解析方便，代码测试无问题，放心食用
一、DEX文件头及其详解
dex文件头的定义如下
此处需要告知读者，我是直接从头拿到各个类型的数量和偏移，不通过map_off，有兴趣的读者可自行实现
文中每一个偏移都是相对文件起始位置，一定一定记得加上基址再操作，否则，直接螺旋升天
struct dexHeader {
char magic[8];
int checksum;
char signature[20];
int file_size;
int header_size;
int endian_tag;
int link_size;
int link_off;
int map_off;
int string_ids_size;
int string_ids_off;//存储偏移->dexStringId
int type_ids_size;
int type_ids_off;
int proto_ids_size;
int proto_ids_off;
int field_ids_size;
int field_ids_off;
int method_ids_size;
int method_ids_off;
int class_defs_size;
int class_defs_off;
int data_size;
int data_off;
};
当然，前提是我们需要一个dex文件，读者可自行下载安装androidStudio，注意不要打断androidStudio的安装过程，等它自己结束，编译工程，拿到apk，解压缩apk拿到dex文件，但这个文件中各中结构数量过多，不利于手动解析，排错。
拿到简单dex文件的强烈建议
读者安装androidStudio之后，写一个简单的java类，例如：HelloWorld，使用jdk编译为java字节码，找到androidStudio的sdk位置，打开build-tools中的bin文件夹，以HelloWorld.class为例，使用命令
java -jar dx.jar --dex --output HelloWorld.dex HelloWorld.class就可以拿到这个java字节码的dalvik字节码文件啦。
接着就是读入文件到缓冲之中，使用指针指向缓冲头部，而后，就可以拿到每一个结构的数量和偏移啦，代码如下：
FILE* fp;
int test = fopen_s(&fp,"Hello.dex","rb+");
if (test) {
printf("文件打开失败\n");
return 0;
}
fseek(fp, 0, SEEK_END);
int sizeOfFile = ftell(fp);
void* buffer = malloc(sizeOfFile);
if (buffer == NULL) {
fclose(fp);
printf("空间申请失败\n");
return 0;
}
fseek(fp, 0, SEEK_SET);
fread(buffer, sizeOfFile, 1, fp);
fclose(fp);
struct dexHeader* head = (struct dexHeader*)buffer;
二、DexStringId
DexStringId官方定义如下：
struct DexStringId {
u4 stringDataOff
};
我对它这样定义
struct stringsId {
//这个变量不存在，真实为指向不定长的char数组的偏移，正好贴合指针
char* content;
};
这里需要注意了，我们从head里拿到的是一个指向DexStringId的偏移，而这个结构同时也是一个偏移，它指向的是真正的MUTF-8字符串，我对这个地方的处理：先将head中的偏移加缓冲基址赋值给结构体指针，同时，对于结构体的content，再对其加上基址，也就是真正的MUTF-8位置了，代码如下：
int stringSize = head->string_ids_size;
//注意此处指针，string为二级指针，别的项为一级指针
struct stringsId* stringTable = (struct stringsId*)((char*)buffer + (head->string_ids_off));
//加基地址，此处是一个二级指针，较为特殊
stringTable->content += (int)buffer;
char* stringPosition = stringTable->content;
char** trueString = (char**)malloc(stringSize * sizeof(int));
stringPosition为缓冲中string的位置，trueString为提取出的位置，本文对其余结构提取的变量命名都是类似的
接着依次调用字符串提取算法，拿到字符串，赋值给我们的trueString，
代码如下：
struct uleb128 a;
//遍历string
for (int i = 0; i < stringSize; i++) {
a = Uleb128(stringPosition);
trueString[i] = a.content;
stringPosition += (a.lengthOfHead + a.lengthOfString+1);
}
好的，DexStringId我们就提取机结束了，
我们在这里对字符串采用输出操作，输出每一个字符的原因是将换行输出为’\n’的形式，方便观看，使用完毕记得free掉空间，代码如下：（所有内容输出结果附图在最后）
printf("------------------\n");
printf("-----Strings------\n");
for (int i = 0; i < stringSize; i++) {
printf("string %d is ", i);
int count = strlen(trueString[i]);
for (int j = 0; j < count; j++) {
if (trueString[i][j] == '\n') {
printf("\\");
printf("n");
}
else {
printf("%c",trueString[i][j]);
}
}
printf("\n");
free(trueString[i]);
trueString[i] = NULL;
}
三：DexTypeId
DexTypeId定义如下，也就是说，每一个结构都是一个int值：
结构体意义：指向string列表下标，表示一个类型
struct dexTypeId {
int indexOfStringTable;
};
我们此处不使用这个定义进行操作，而是直接定义一个int指针，指向head中的type_ids_off，加上基址，直接操作起来，直接进行提取，不care官方定义，代码如下，老规矩，老变量名命名想法：
int typeSize = head->type_ids_size;
int* typePosition= (int*)((char*)buffer + (head->type_ids_off));
char** trueType = (char**)malloc(typeSize * sizeof(int));
为啥是个char** 呢，因为这个结构体本身是指向string的一个整数，那我直接申请typeSize个指针，这不就是一个type表格了吗，对吧，同时，我直接让指针每一项指向trueString对应的type存储的下标，这岂不美哉，代码如下：
for (int i = 0; i < typeSize; i++) {
trueType[i] = trueString[*(typePosition++)];
}
而后，输出，free空间，巴适得很
printf("------------------\n");
printf("-----typeIds------\n");
for (int i = 0; i < typeSize; i++) {
printf("type %d is %s\n",i,trueType[i]);
}
free(trueType);
trueType=NULL;
四：DexProtoId
DexProtoId它是本篇中最难的结构，官方定义如下，
结构体意义：对一个方法的声明，返回值，参数列表，可以直接理解为一个方法的声明
struct DexProtoId{
u4 shortyIdx;
u4 returnTypeidx;
u4 parameterOff;//DexTypeList的偏移
}
struct DexTypeList{
u4 size;//接下来的DexTypeItem数量
DexTypeItem[1];
}
struct DexTypeItem{
u2 typeIdx;
}
自定义如下：
struct dexProtoTypeId {
int indexOfStringTable;//一个函数声明的字符串
int indexOfTypeTable;//return type
//注意使用时加上基址，否则直接崩盘，指针 不需要重新赋值
struct dexTypeList* offsetOfTypeList;
};
struct dexTypeList {
int sizeOfTypeItem;
//short*需要重新赋值为address of struct+4
short* indexOfType;
};
自定义的话，就比较随便啦，咱就是怎么方便怎么来。
你指向列表吗不是，我直接定义成自己的列表的指针，反正都是一样大小。
你不知道short有多大吗不是，我直接short指针，无非用的时候重新赋值一下，赋值为本结构体所在位置加4即可。
希望大家好好揣摩理解一下，这里没有问题的。
接着就是提取，显示啦，
int protoSize = head->proto_ids_size;
struct dexProtoTypeId*protoPosition= (struct dexProtoTypeId*)((char*)buffer + (head->proto_ids_off));
struct dexProtoTypeId* trueProto = (struct dexProtoTypeId*)malloc(sizeof(struct dexProtoTypeId) * protoSize);
for (int i = 0; i < protoSize; i++) {
trueProto[i].indexOfStringTable = protoPosition->indexOfStringTable;
trueProto[i].indexOfTypeTable = protoPosition->indexOfTypeTable;
if (protoPosition->offsetOfTypeList == 0) {
trueProto[i].offsetOfTypeList = NULL;
protoPosition++;
continue;
}
struct dexTypeList*tmp= (struct dexTypeList*)((char*)buffer + (int)protoPosition->offsetOfTypeList);
struct dexTypeList* typeList =(struct dexTypeList*)malloc(sizeof(struct dexTypeList));
short* dexFileTypeList = (short*)((char*)tmp + 4);
typeList->sizeOfTypeItem = tmp->sizeOfTypeItem;
typeList->indexOfType = malloc(sizeof(short) * tmp->sizeOfTypeItem);
for (int j = 0; j < tmp->sizeOfTypeItem;j++ ) {
typeList->indexOfType[j] = dexFileTypeList[j];
}
trueProto[i].offsetOfTypeList = typeList;
protoPosition++;
}
注意：如果指向参数列表的偏移为零，这个方法是没有参数的，就这一点坑
接着是输出和空间的释放，简单看一下，代码：
printf("------------------\n");
printf("-----protoIds------\n");
printf("声明 返回值 参数列表\n");
for (int i = 0; i < protoSize; i++) {
printf("%d %s %d %s ", trueProto[i].indexOfStringTable, trueString[trueProto[i].indexOfStringTable],
trueProto[i].indexOfTypeTable, trueType[trueProto[i].indexOfTypeTable]);
if (trueProto[i].offsetOfTypeList != NULL) {
for (int j = 0; j < trueProto[i].offsetOfTypeList->sizeOfTypeItem; j++) {
printf("%d %s ", trueProto[i].offsetOfTypeList->indexOfType[j], trueType[trueProto[i].offsetOfTypeList->indexOfType[j]]);
}
free(trueProto[i].offsetOfTypeList);
printf("\n");
}
else {
printf("no param\n");
}
}
free(trueProto);
五：DexFieldId
DexFieldId官方定义：
（字段意义：描述一个成员变量所属类，字段类型和变量名）
struct DexFieldId{
u2 classIdx;
u2 typeIdx;
u4 nameIdx;
}
自定义也就直接使用啦，无非转为short和int类型，还是老变量名命名，加上解析代码：
int fieldSize = head->field_ids_size;
struct dexFieldId*fieldPosition= (struct dexFieldId*)((char*)buffer + (head->field_ids_off));
struct dexFieldId* trueField =(struct dexFieldId*) malloc(sizeof(struct dexFieldId) * fieldSize);
for (int i = 0; i < fieldSize; i++) {
trueField[i].classId=fieldPosition->classId;
trueField[i].typeId = fieldPosition->typeId;
trueField[i].nameId = fieldPosition->nameId;
fieldPosition++;
}
输出和释放空间如下：
printf("------------------\n");
printf("-----fieldIds------\n");
printf("-----ClassName field's type field's name------\n");
for (int i = 0; i < fieldSize; i++) {
printf("%d %s %d %s %d %s\n", trueField[i].classId, trueType[trueField[i].classId],
trueField[i].typeId, trueType[trueField[i].typeId], trueField[i].nameId, trueString[trueField[i].nameId]);
}
free(trueField);
六：DexMethodId
DexMethodId官方定义如下：
结构意义：指定一个方法所属类，声明，方法名，当然，声明就自然是上边proto的下标啦
struct DexMethodId{
u2 classIdx;//DexTypeId的下标
u2 protoIdx;//DexProtoId的下标
u4 nameIdx;//DexStringId下标
}
自定义的结构也一样啦，就是变一下short和int的区别，定义和提取如下，还是老的命名规则：
int methodSize = head->method_ids_size;
struct dexMethodId* methodPosition = (struct dexMethodId*)((char*)buffer + (head->method_ids_off));
struct dexMethodId* trueMethod = (struct dexMethodId*)malloc(sizeof(struct dexMethodId) * methodSize);
for (int i = 0; i < methodSize; i++) {
trueMethod[i].classId = methodPosition->classId;
trueMethod[i].protoId = methodPosition->protoId;
trueMethod[i].nameId = methodPosition->nameId;
methodPosition++;
}
接着是输出和释放，代码：
printf("------------------\n");
printf("-----methodIds------\n");
printf("classIndex protoIndex stringIndex\n");
for (int i = 0; i < methodSize; i++) {
printf(" %d ", trueMethod[i].classId);
//只输出proto声明
printf(" %d ", trueMethod[i].protoId);
printf(" %d ", trueMethod[i].nameId);
printf("(%s)%s--->%s\n", trueString[trueProto[trueMethod[i].protoId].indexOfStringTable], trueType[trueMethod[i].classId],
trueString[trueMethod[i].nameId]);
}
free(trueMethod);

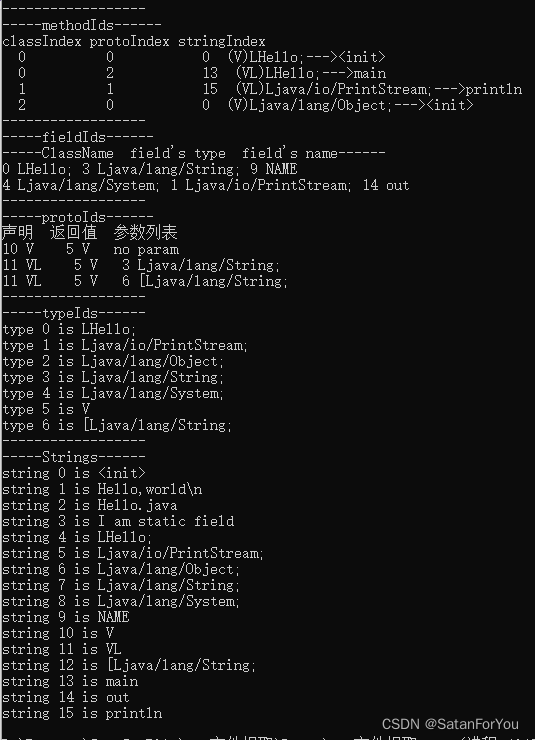

结束，完美收官，再贴一个运行截图叭，
总结
小贴士：对于上述解析的结构，它们都是连续存放的，所以指针直接加1就可以指向下一个啦，它们的子结构啦之类的，都是偏移，不需要care的，我有手动解析过dex，下一篇是解析DexClassDef哦，逆向的重中之重，也是函数抽取技术的基础
代码就不贴给大家了，上边的整合一下也就可以拿得到，自己写出来真的很重要，很重要，后边解析DexClassDef时加个链接直接整个全部文件一起叭，结束！巴适得很。欢迎大家指导，纠错。
