本文所讲解的12864视频bin文件的合成办法，生成的bin文件，只适用于自己的上一个博客的12864播放视频的代码，其他的博主的代码不支持。
- 先对视频进行截屏，截屏工具用PotPlayer软件，截屏方法自行百度，不在此赘述了，先暂时不考虑截屏的速度（如要考虑，请看第6节），建议差不多一秒13张的速度对一个视频进行截屏。
注意：如果对一个电影进行截屏，一个电影往往上下都有黑边，串口传输本身就慢，传输那些黑边没有一点显示价值，浪费传输速度资源，所以建议用ps批量先处理一下视频，把黑框截去，只保留100%的图像，然后再截图。 - 将截屏的图片批量重命名，办法参考

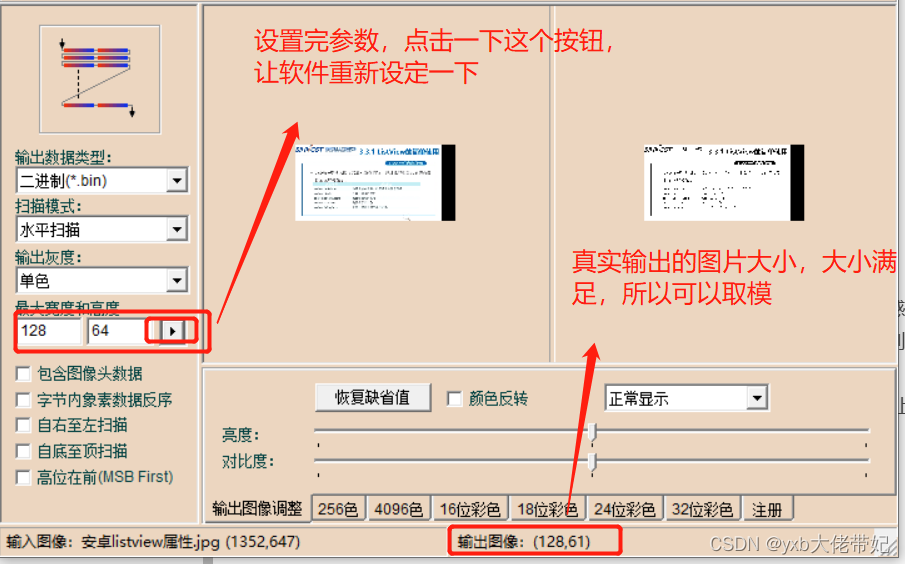

https://jingyan.baidu.com/article/375c8e19ef567625f2a229c7.html - 用image2lcd软件的高版本对上千的图片进行批量取模，参数见下图，
注意：最大宽度和高度的设置，宽度不能超过128，高度不能超过64
设置完以后，注意一下，image2lcd窗口中间最下面的输出图像，它是实际输出的宽度和高度，宽度不能超过128且高度不能超过64，小于都是可以的。大于则需要重新调整，调整完按一下按钮。另外：image2lcd只能按照比例对图片进行取模，这样也很好，视频图像不压扁和拉伸，显示效果好。image2lcd下载地址参考：https://blog.csdn.net/fantastic_sky/article/details/110530389 - 批量取模以后，会生成上千个与之对应的bin文件。现在需要将这么多的bin文件合成一个bin文件，并加上必要的参数，此时制作bin文件.c的作用就来了。需要的软件是：vc++2010，vc++6.0等可以编译运行c语言的软件
介绍这个文件之前，先介绍几个函数。 代码需要五个核心的函数。include <stdio.h>
sprintf
fopen
fread
fwrite
fclose
对于开发c语言的上班族而言，这几个函数处处可见，但是对于对电子设备感兴趣的大学生来说，代码接触的少，所以也很少有机会接触到这几个函数的真正用法。
printf大部分上过c语言的同志都知道，它可以在黑框命令行(俗称：终端)上打印一段字符串，%d，%c，%s，应该都知道这个是打印什么的。

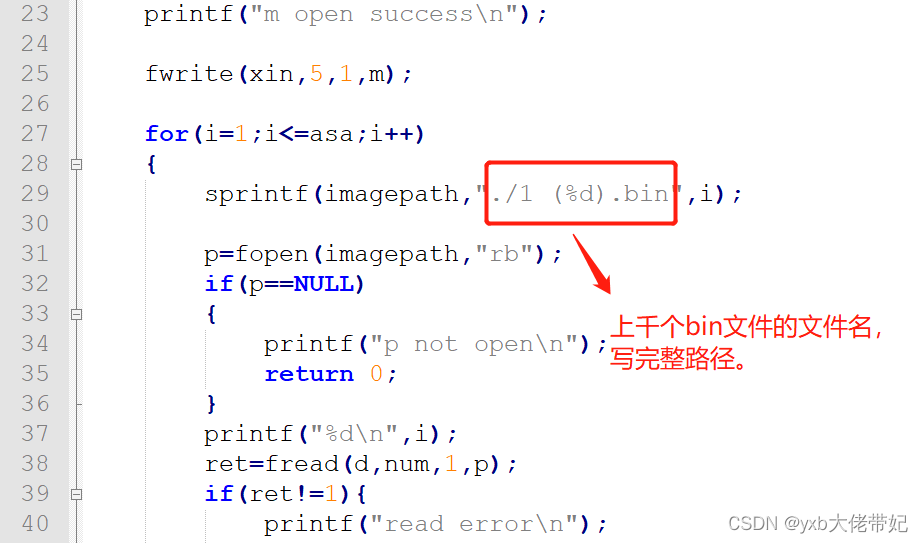

sprintf跟printf基本上是一模一样的，但是printf是向终端上输出字符串，而sprintf是向字符数组中输出字符串。这两个函数参数基本一样，只有一个区别，就是sprintf比printf最前面多一个参数，char型指针，传一个字符数组即可，后面写法和printf一样，这样printf组合成的字符串，就直接被填到数组了。若此时打印这个字符数组，它的结果就是这个组合的字符串。如此一来，批量的bin文件名的问题就解决了
比如批量的bin文件叫 a(xxx).bin，xxx是数字，总共有1000个bin，那就是xxx是1-1000。
可以写代码：
int i;
char binFile[100];
for（i = 1；i <= 1000;i ++）
{
sprintf(binFile, "路径/a(%d).bin", i);
...
...
}
- 后面四个函数，均为标准io函数，他可以读写文件，现在代码上已经知道文件名了，就很容易对文件进行读写了，无非就是从一个文件中读取数据，存在字符数组中，然后，再把字符数组写到另外一个文件里。我想讲到这，估计就不用再讲了，书本上，网上标准IO资料多的是，可以自行学习。
在这里，可以介绍一下一个容易被所有初学计算机的同志混淆的知识，那就是在计算机的世界里，所有文件都是二进制，不管是什么后缀名，没有任何区别。不同的后缀名只代表他二进制的编排格式不一样，读文件时，要按照它的格式，才能正确解读到有效的信息。比如很多图片文件，都是前几个字节代表文件头，几个字节代表什么什么，如果不按他的标准来解读文件，根本不知道他是个什么图片。
知道这个之后，还有一个点需要注意，该c文件，开始时，会向合并的bin文件中写入5个字节，分别是单个bin文件大小（两个字节），图片高度（一个字节），要显示到的位置高度（一个字节），要显示到的位置宽度（一个字节），其中，要显示到的位置宽度中，1代表16个点，比如：设置要显示的位置高度和要显示到的位置宽度是6,2，他会在12864的左上角，向下6个点，向右32个点处显示视频，所以设置时要注意，不要太靠右。

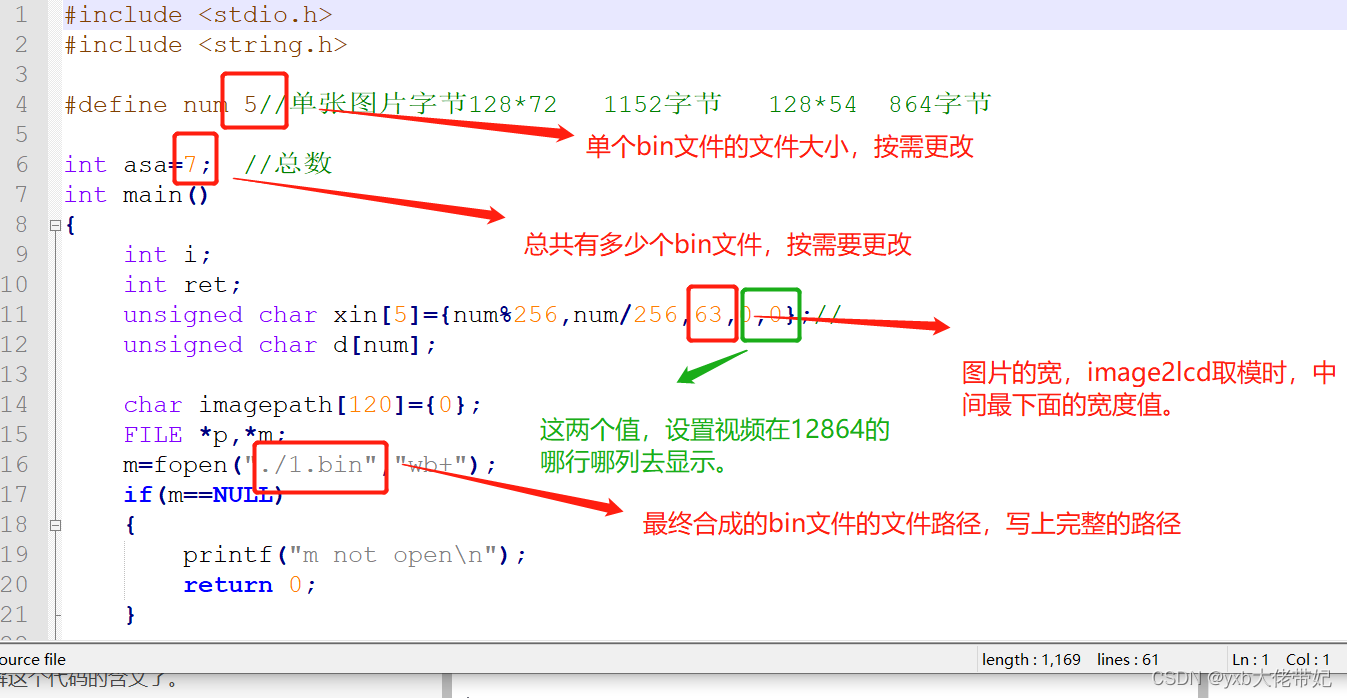

根据上面的理解，现在就可以更改源码，标红的是必须要改的，按照取模长宽，文件大小等去改，绿色的可以改，也可以不改。改完编译运行，就可以生成可以使用的bin文件了。
 - 视频同步原理
做到上面之后，就可以显示视频了，但是时间往往上不同步，现在可以采用一种办法，近似同步。发送bin文件时，是115200的波特率，就是11520字节/每秒，比如，视频截图后，一张图片取模生成的单个bin文件是1152字节，这种传输速度发这个图片只能是1秒发10张，所以截屏时，截屏速度，也设置成1秒截10张，就是0.1秒截一次屏，这样图片取模生成的bin文件，就是时间同步的。
上面简化成公式就是
截屏速度（秒/次） = 单个bin文件大小 / 11520
截屏时采用上述计算的速度，就是同步的，否则不同步。
|
