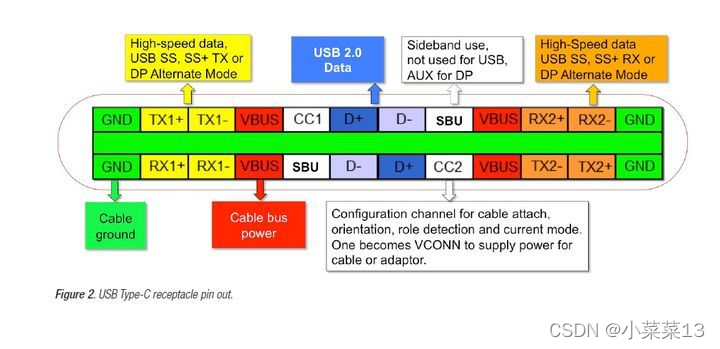

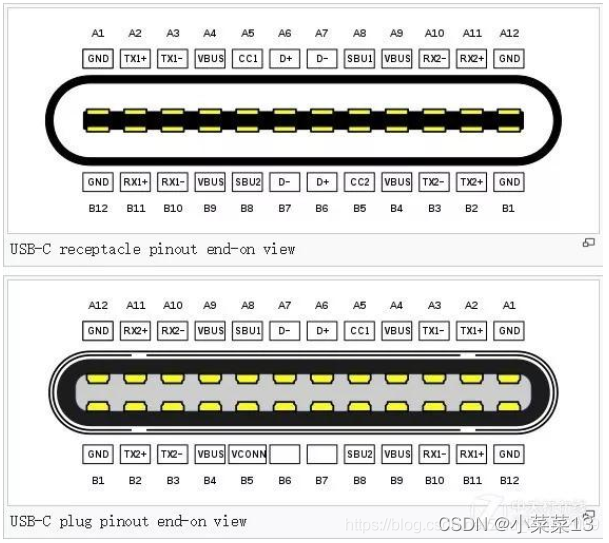

Type C简介
在USB3.2 Gen1和Gen2 中，他们使用一组两个差分对四根线分别实现 5Gbps 和 10Gbps 的收发活动即SSTX 差分对和SSRX 差分对。
因此在USB中 一组收发 可以实现 10Gbps的 双向传输，USB3.2 Gen2x2可以启用两组共四对信号，因此可以实现 20Gbps 双向传输（是的，Gen2不需要D+D-来传输，Gen2 跟 Gen2x2 只是量变，Gen1 到 Gen2 才是质变，而只使用D+D- 的USB2.0则跟USB3.0可以算是两个物种了）
Type-C属于接口规格，而雷电3属于规范标准，是在物理层上采用了Type-C接口，所以这二者长一样并不冲突。 我们目前以雷电3接口举例，雷电3采用的接口规格为Type-C，所以同时支持USB3.1；但支持USB 3.1的Type-C接口设备不一定支持雷电3规范接口。

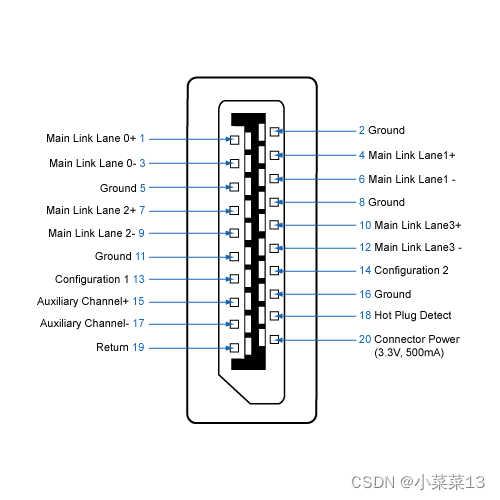

DP接口
一个完整的DP接口同样含有4对主要连接差分对，Mian Link Lane 0~3 (以下简称ML）
在HBR2下可以完成 每Lane 5.4Gbps的单向传输，HBR3下则是8.1Gbps
除此之外，DP接口还内置了Configuration 1&2 用于协议配置，Auxiliary Channel +&- （以下简称Aux对）用于音频传输，有趣的是，DP同样可以在仅 ML0，ML1 两条Lane的模式下工作
USB Type-C & DisplayPort
USB PD是在CC(Configuration Channel) pin上传输，PD有个VDM (Vendor defined message)功能，定义了装置端ID，读到支持DP或PCIe的装置，DFP就进入替代（alternate）模式。
如果DFP认到device为DP，便切换MUX/Configuration Switch，让Type-C USB3.1信号脚改为传输DP信号。AUX辅助由Type-C的SBU1,SUB2来传。HPD是检测脚，和CC差不多，所以共用。
（1）DP Alt Mode 4Lane
DP有lane0-3四组差分信号， Type-C有RX/TX1-2也是四组差分信号，所以完全替代没问题。

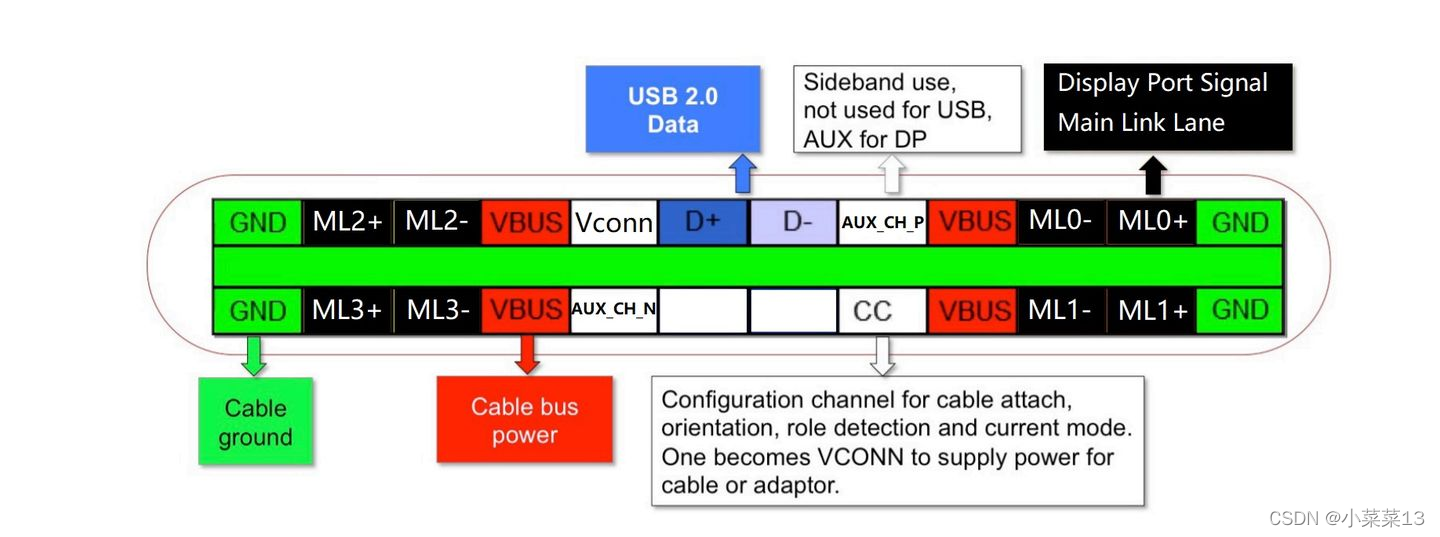

当激活成 DP Alt Mode 4Lane 时：
（2）DP Alt Mode 2Lane

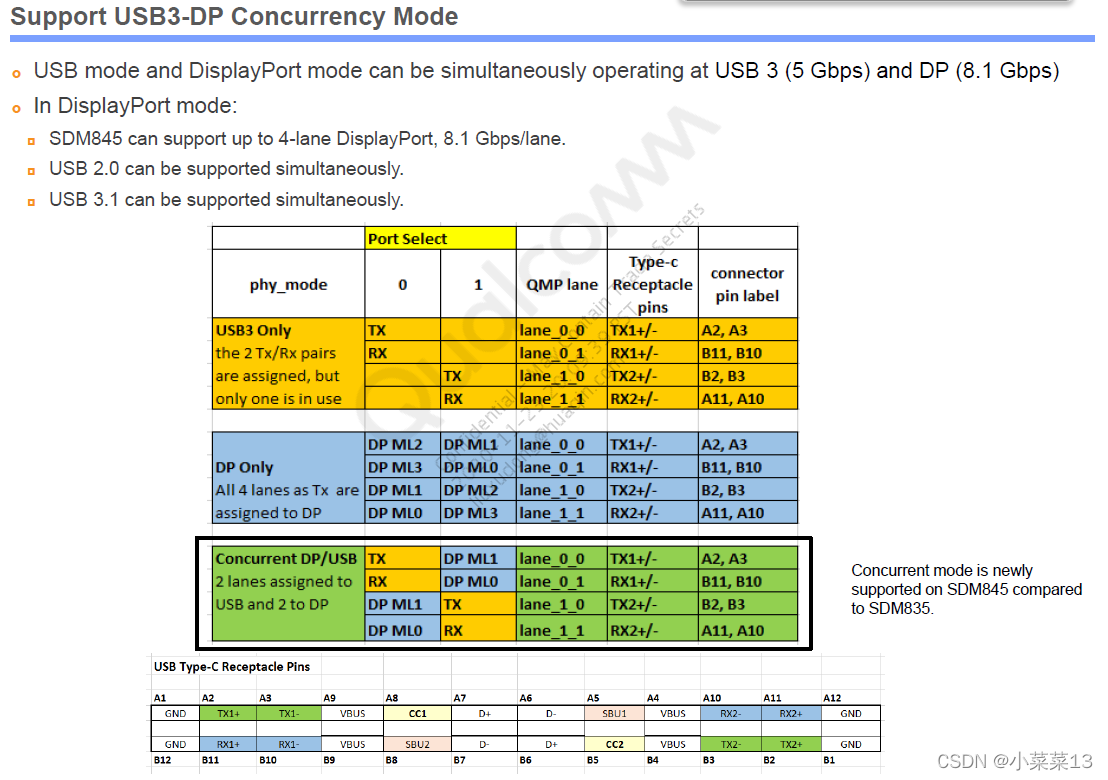

DP协议里的替代模式，可以USB信号和DP信号同时传输，RX/TX1传输USB数据，RX/TX2替换为lane0,1两组数据传输，此时可支持到4k

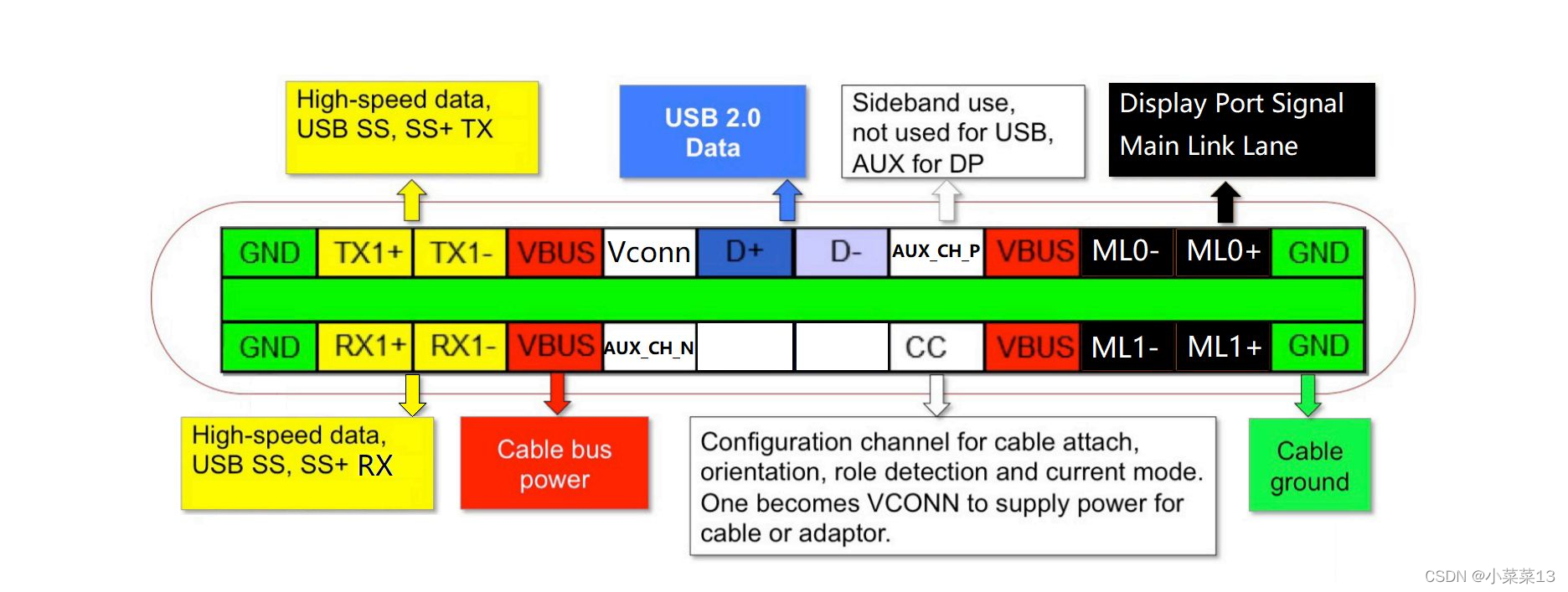

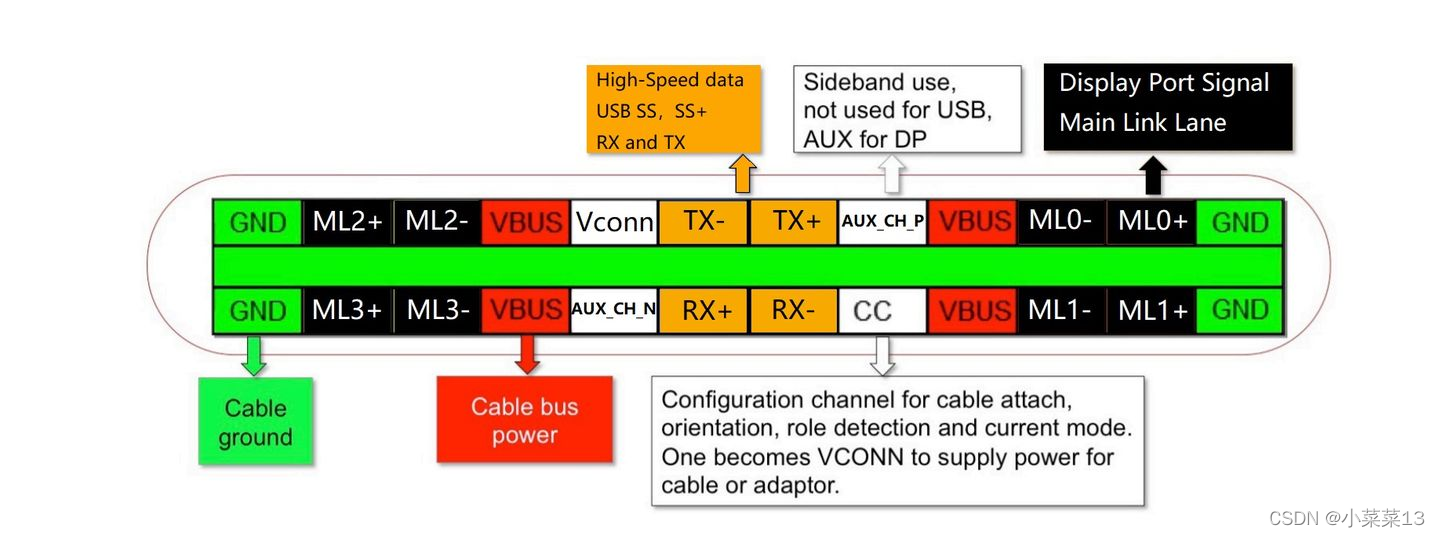

当激活 DP Alt Mode 2Lane （Multi-Function DisplayPort,MFDP) 时，针脚功能如下
（3）Virtual Link
有没有觉得USB2.0 由于正反插支持占用了4个针脚，只有两个有效，而且480Mbps这么孱弱的速度塞进Type-C实在是丢人？
如果把USB2.0的针脚设定为USB3.2 Gen1或者Gen2 就好了，这样的模式也是有的，被称为Virtual Link，是为VR应用所开发的，Nvidia 的2000系 和AMD 的6000系显卡所搭载的Type-C 就支持该模式
注意了，此模式不在 DP Alt Mode的范畴，常规设备是不支持也触发不了这个模式的。
在Virtual Link 模式下，Type-C和常规 Type-C线缆可以达到非雷电模式下的最高速度，高达4*8.1+10=42.4Gbps的输出带宽外加10Gbps的数据接收带宽
尽管常规的 DP Alt Mode 会在纸面数据上比 Virtual Link 模式稍逊色一些，但是 满足绝大部分的应用场景也已经不成问题了

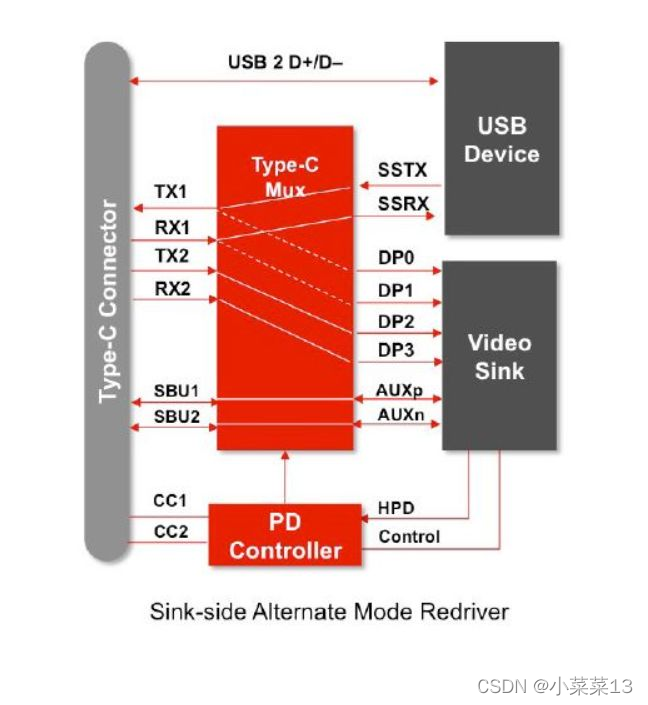

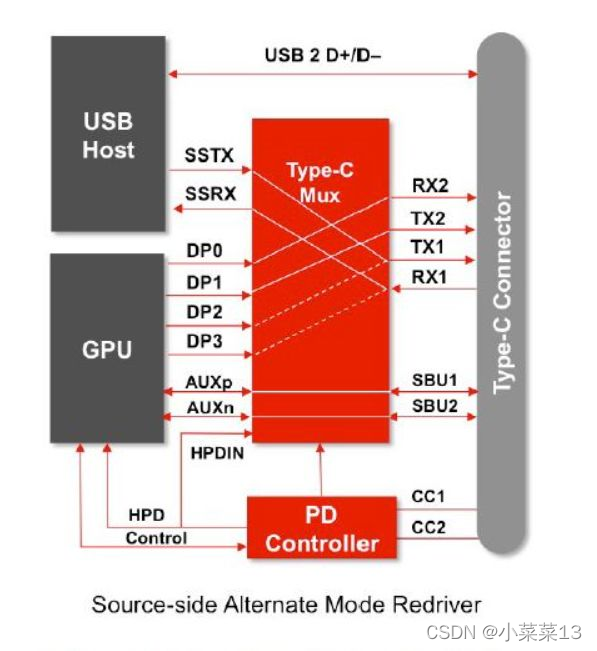

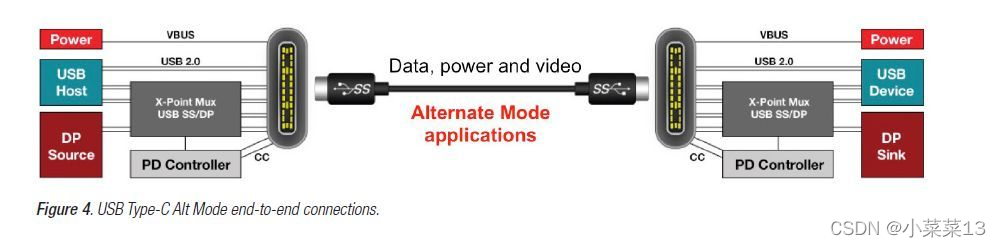

USB&DP Source & Sink 连接情况
如何触发 DP Alt Mode
如上文提到的， 不管是DP Alt Mode 还是上面提到的 Virtual Link，抑或是雷电，都是作为Alt Mode 触发的，而触发方式，都是通过Power Delivery 的通信功能

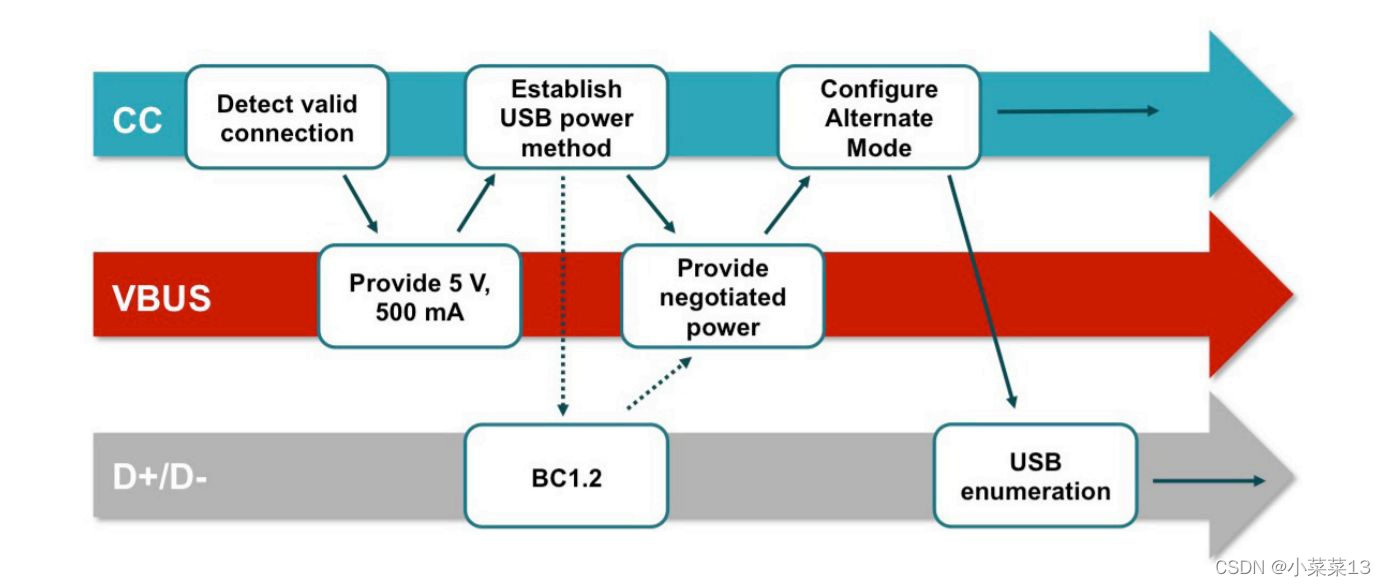

Type-C Alt Mode 大致配置流程如下：
1、USB 连接 通过CC侦测到
2、VBUS 引脚 提供默认电源配置 5V@500mA
3、VBUS 所需的额外USB电力传输可以进行协商，Battery Charge 1.2（BC 1.2）或USB PD 都可以选择
4、使用 结构化 供应商定义报文（VDM） 需要USB PD 来发送来协商 Alt Mode 握手
5、USB 枚举
6、如果 DP Alt Mode 协商已经完成，继续进行DP link training来建立DP连接
7、USB和DP频道准备就绪进行Type-C 数据和视频信号传输。
