1.使用软件
版本号不一定都需要对齐。整个流程以FPGA浮点协处理为例。
2.Vivado HLS
2.1创建工程

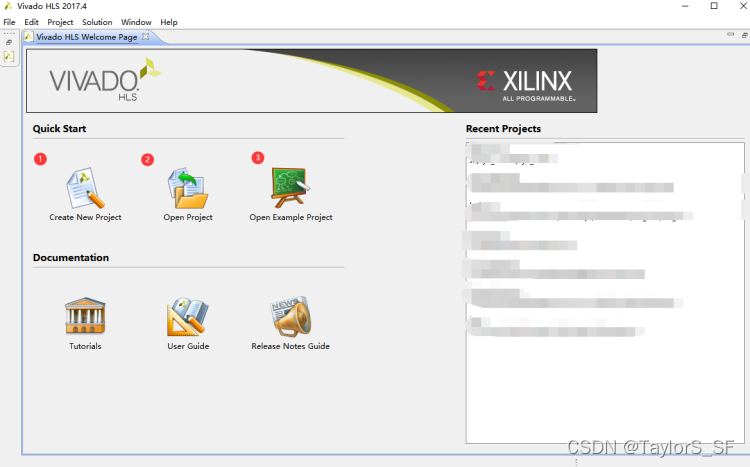

1为创建新工程，2为打开已创建工程，3为打开例子工程。

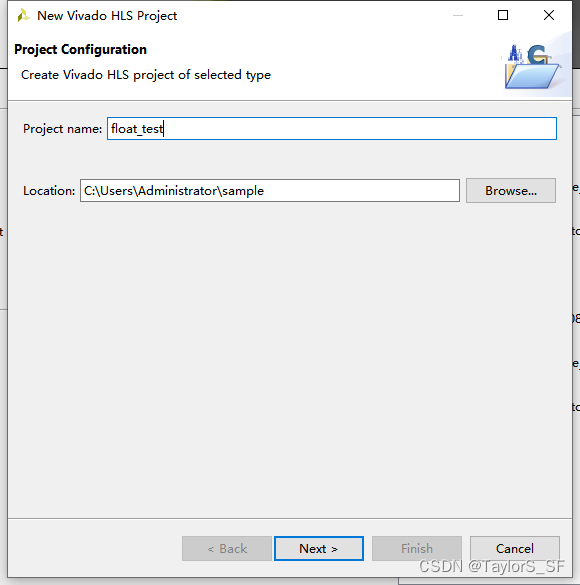

Project name 创建工程名字，建议和后续.c文件一致

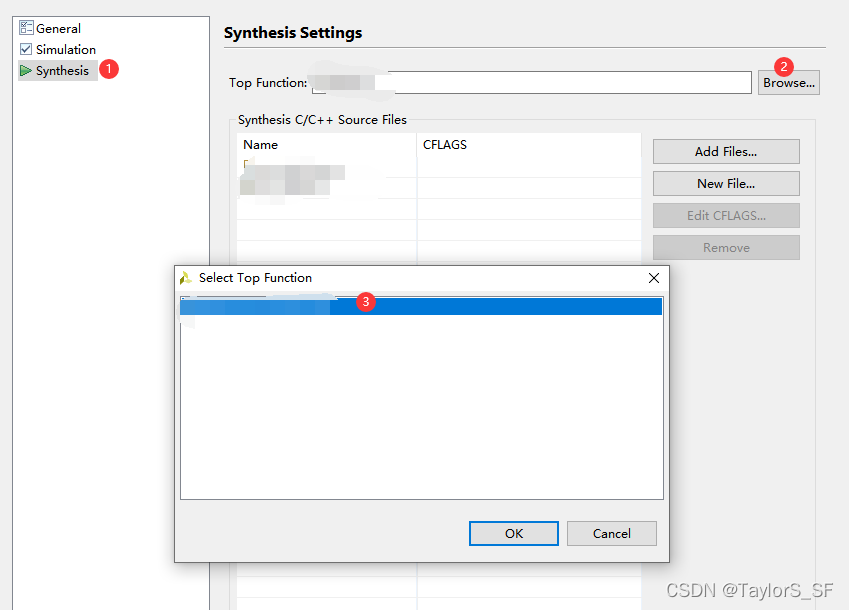

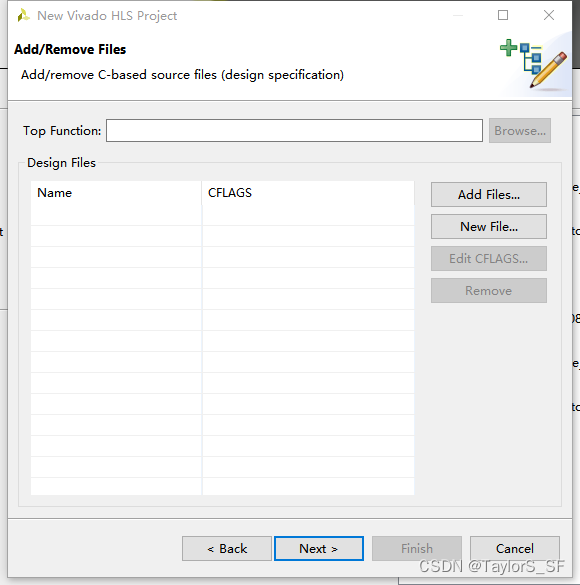

Top function可以现在填，也可以后续改：
包括后续修改top文件都是在这选取，其会将多个函数名显示在3处，选择即可。
?

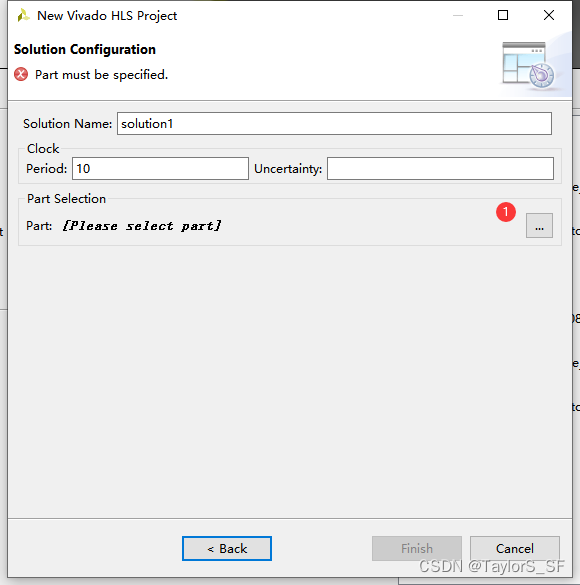

一直next到下图，选择器件

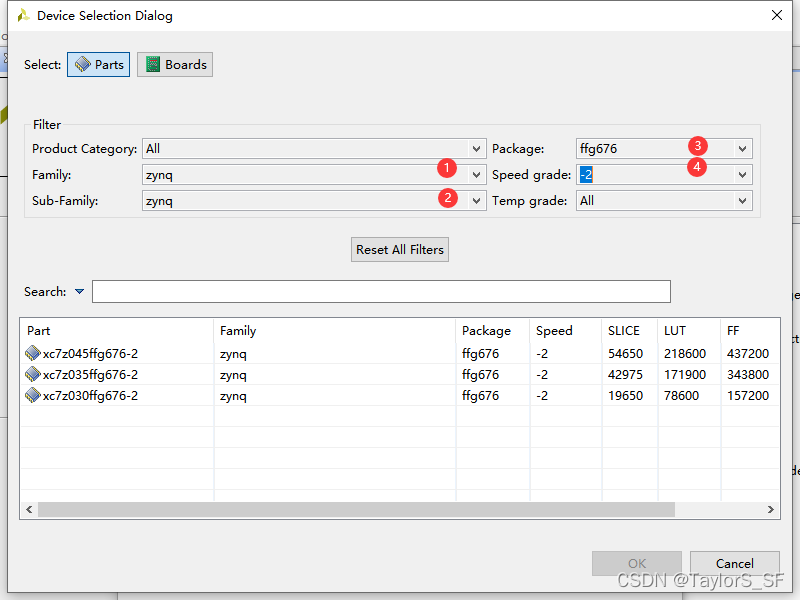

一般来说，1,2,3,4点就可以确定到最终的型号了。

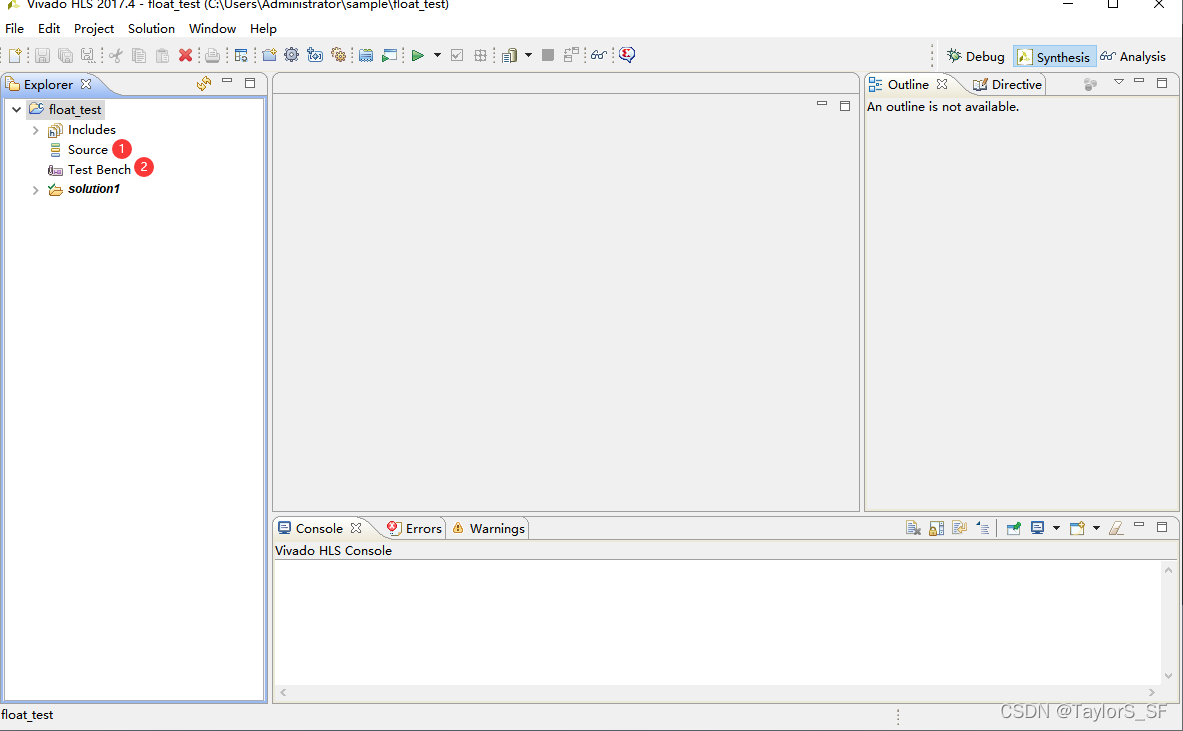

点击finish后进入下图界面，1为需要编写的源文件文件夹，2为TestBench源文件存放文件夹，分别右键New…就可以创建新的文件。
创建如下文件。
2.2打开test_float.cpp文件，输入以下代码：
#include <string.h>
?
double sum;
?
void float_sum(float *src, int num)
{
int len;
float cachebuff[64];
#pragma HLS STREAM variable=cachebuff depth=64
?
for(int i=0;i<num;i+=64)
{
#pragma HLS loop_tripcount min=0 max=1024
#pragma HLS dataflow
len = ((num-i) >= 64) ? 64 : num-i;
memcpy(cachebuff, src+i, len*4);
for(int j=0;j<len;j++)
{
#pragma HLS pipeline
sum += cachebuff[j];
}
}
}
?
float average_float(float *src, int num)
{
#pragma HLS INTERFACE m_axi depth=1024 offset=slave port=src
#pragma HLS INTERFACE s_axilite port=num
#pragma HLS INTERFACE s_axilite port=return
?
sum = 0;
float_sum(src, num);
return (float)(sum/num);
}
TestBench输入以下代码test.cpp:
#include <stdio.h>
?
float average_float(float *src, int num);
?
int main(void)
{
float floatAry[1024];
float average_local;
float average_call;
double sum;
int num = (int)sizeof(floatAry)/sizeof(floatAry[0]);
//初始化数据
for(int i=0; i<num; i++)
{
floatAry[i] = 1.1f;
}
floatAry[101] += 0.1*1024;
//软件计算平均值
for(int i=0; i<num; i++)
{
sum += floatAry[i];
}
average_local = (float)sum/num;
?
//调用ip顶层函数
average_call = average_float(floatAry, num);
if(average_local != average_call)
{
printf("app test fail, local=%f call=%f!\n", average_local, average_call);
return -1;
}
printf("app test ok!\n");
return 0;
}
?

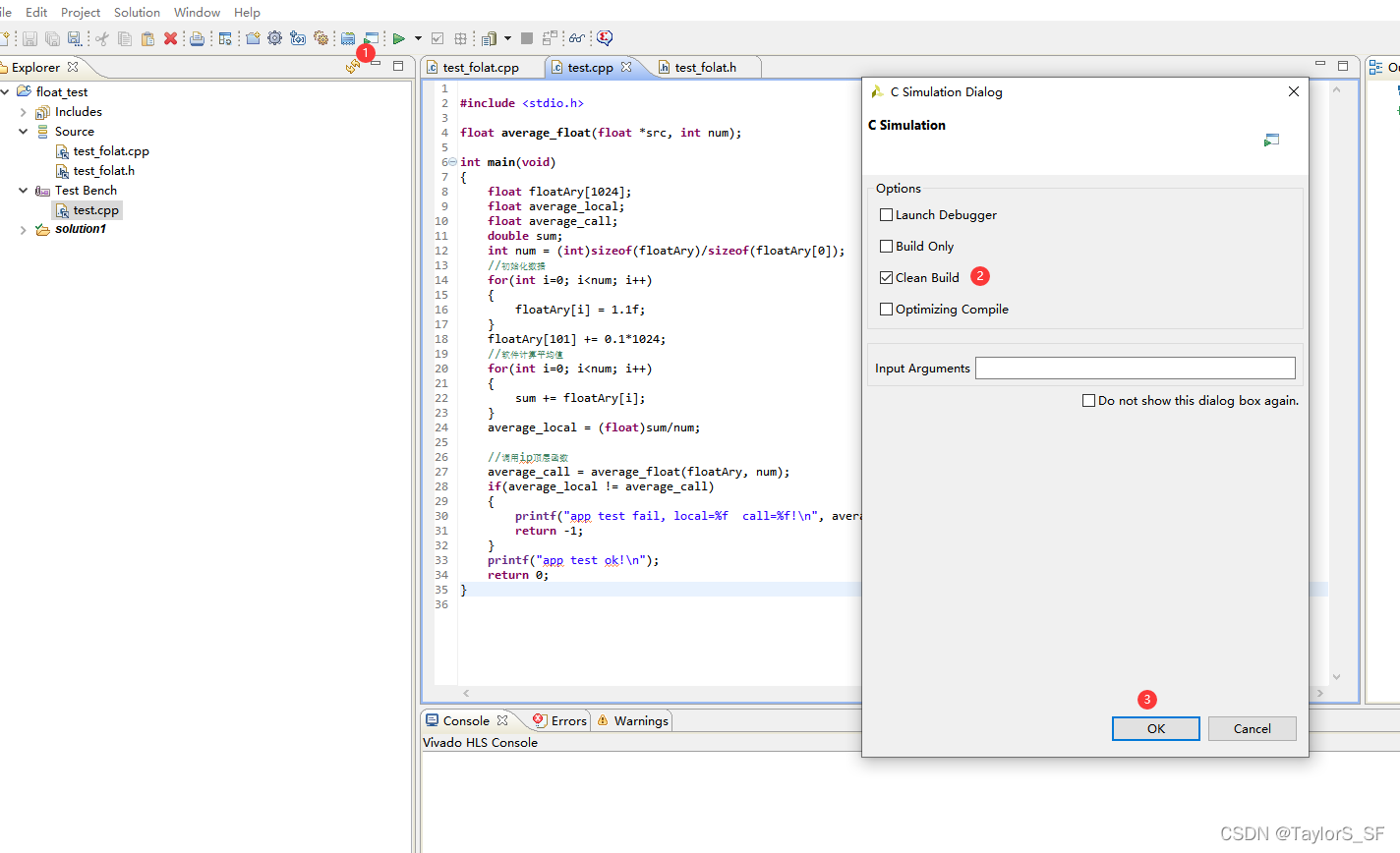

2.3仿真：

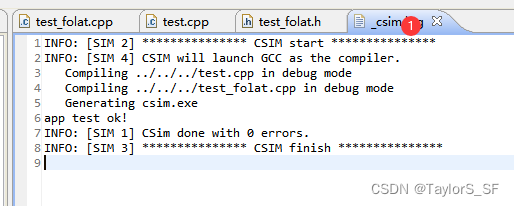

仿真完成后会出现Console的消息

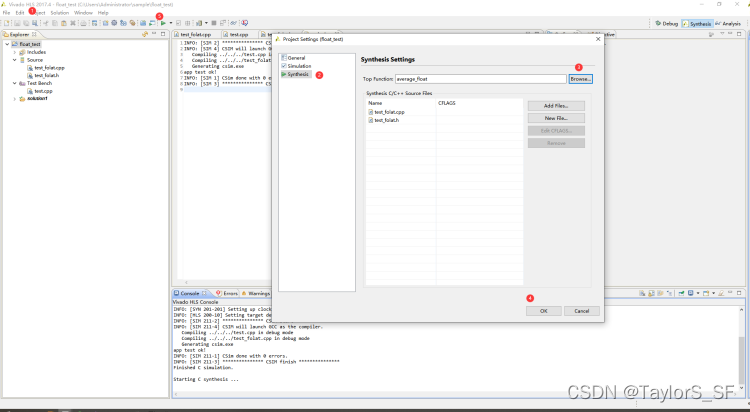

接下来编译，编译前确保Top function正确。

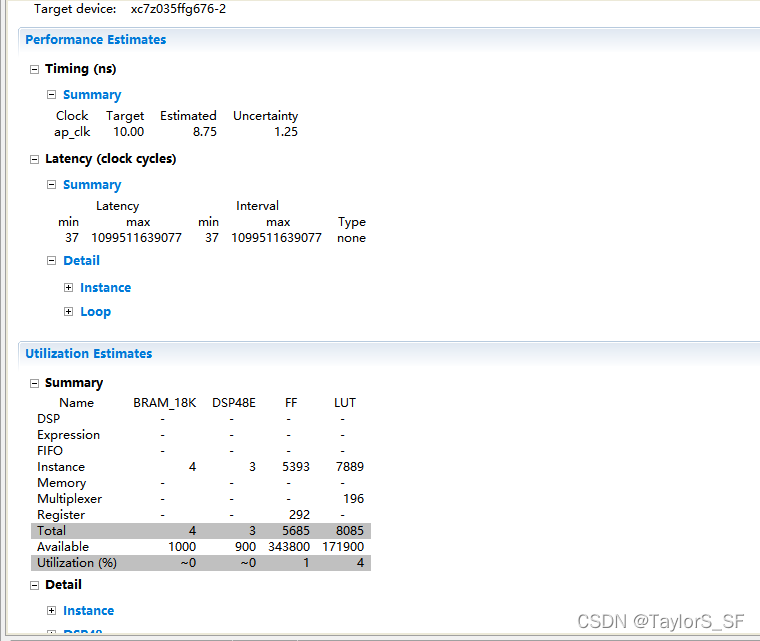

编译完成后可以查看一些数据

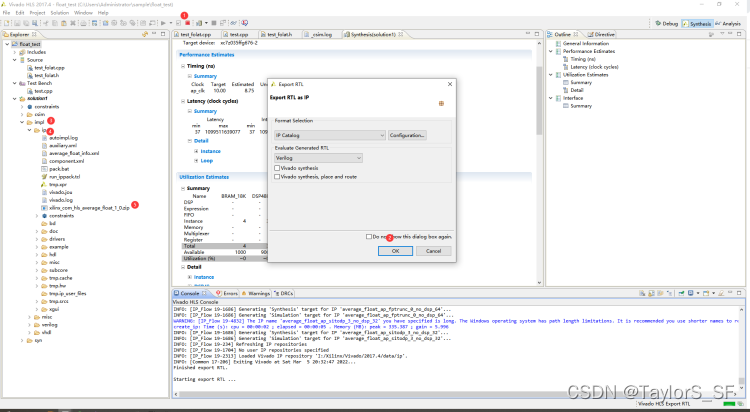

2.4生成RTL，在工作目录下找到，解压到接下来的VivadoProject文件夹
