Scene View Extension是引擎提供的一个接口，可以方便地在后处理的某个pass后插入一个pass，相关的接口实现在Engine\Source\Runtime\Engine\Public\SceneViewExtension.h。
本文将介绍这套工具的使用方法和实现逻辑。
简介
宏观层面，对于这个工具我们应该了解：
- 仅支持deferred shading path，mobile并没有这个特性。
- 支持在四个后处理pass后插入，分别是
- MotionBlur
- Tonemap
- FXAA
- VisualizeDepthOfField
- 这个工具的底层逻辑，是注册一个回调函数，在指定位置调用，该回调函数的签名是：
FUNC_DECLARE_DELEGATE(FAfterPassCallbackDelegate, FScreenPassTexture /*ReturnSceneColor*/, FRDGBuilder& /*GraphBuilder*/, const FSceneView& /*View*/, const FPostProcessMaterialInputs& /*Inputs*/)
即返回值FScreenPassTexture，输入参数有三个：FRDGBuilder、FSceneView和FPostProcessMaterialInputs。
- 除了回调函数提供的三个参数，还可以间接获得的参数包括
FViewInfo：可以从FSceneView转换过来：const FViewInfo* ViewInfo = static_cast<const FViewInfo*>(&View);。FPostProcessingInputs：从虚函数PrePostProcessPass_RenderThread传入。
使用方法
在源码的Engine\Source\Runtime\Engine\Public\SceneViewExtension.h文件里，Epic在注释里给出了SceneViewExtension的推荐用法。
第一步，创建一个类，继承自FSceneViewExtensionBase：
class FMyExtension : public FSceneViewExtensionBase
{
public:
FMyExtension( const FAutoRegister& AutoRegister, FYourParam1 Param1, FYourParam2 Param2 )
: FSceneViewExtensionBase( AutoRegister )
{
}
};
其中第一个参数一定是FAutoRegister，并且要传递给FSceneViewExtensionBase。
第二步，继承并实现ISceneViewExtension的5个纯虚函数，并且在SubscribeToPostProcessingPass函数内实现自己需要的渲染逻辑：
class FMyExtension : public FSceneViewExtensionBase
{
...
public:
/** Scene View extension interface. */
virtual void SetupViewFamily(FSceneViewFamily& InViewFamily) override {};
virtual void SetupView(FSceneViewFamily& InViewFamily, FSceneView& InView) override {};
virtual void BeginRenderViewFamily(FSceneViewFamily& InViewFamily) override {};
virtual void PreRenderViewFamily_RenderThread(FRHICommandListImmediate& RHICmdList, FSceneViewFamily& InViewFamily) override {};
virtual void PreRenderView_RenderThread(FRHICommandListImmediate& RHICmdList, FSceneView& InView) override {};
virtual void SubscribeToPostProcessingPass(EPostProcessingPass PassId, FAfterPassCallbackDelegateArray& InOutPassCallbacks, bool bIsPassEnabled) override
{
// TODO: rendering logic here
};
};
如果需要，可以在这个函数里实现开启逻辑，即是否在当前帧开启此Extension：
class FMyExtension : public FSceneViewExtensionBase
{
...
private:
virtual bool IsActiveThisFrame_Internal(const FSceneViewExtensionContext& Context) const override
{
// TODO: active logic here
};
想让Extension在当前帧不生效有两种方法，一种是IsActiveThisFrame_Internal函数返回false，那么在当前帧里该Extension不会被注册到ViewFamily里，因此不会被调用到任何方法，这样做可以一定程度上节省开销；另一种方法是IsActiveThisFrame_Internal函数始终返回true，但是在SubscribeToPostProcessingPass函数里不注册任何回调函数，这样该Extension也不会生效。
第三步，在需要的地方初始化并注册这个类，方法是：
TSharedRef<FMyExtension,ESPMode::ThreadSafe> MyExtension;
MyExtension = FSceneViewExtensions::NewExtension<FMyExtension>(Param1, Param2);
在生命周期结束后，MyExtension会自动析构。
UE代码库里面，Pixel Inspector（Engine\Source\Editor\PixelInspector\）等好多模块都有利用这一套接口，插件里面有DLSS可以参考。
源码剖析
SceneViewExtension接口相关实现在Engine\Source\Runtime\Renderer\Private\PostProcess\PostProcessing.cpp均可以找到。除此之外，在渲染的某些环节也有一些接口调用。
核心逻辑
负责所有后处理pass的函数AddPostProcessingPasses里有一个lambda函数：
const auto AddAfterPass = [&](EPass InPass, FScreenPassTexture InSceneColor) -> FScreenPassTexture
{
// In some cases (e.g. OCIO color conversion) we want View Extensions to be able to add extra custom post processing after the pass.
FAfterPassCallbackDelegateArray& PassCallbacks = PassSequence.GetAfterPassCallbacks(InPass);
if (PassCallbacks.Num())
{
FPostProcessMaterialInputs InOutPostProcessAfterPassInputs = GetPostProcessMaterialInputs(InSceneColor);
for (int32 AfterPassCallbackIndex = 0; AfterPassCallbackIndex < PassCallbacks.Num(); AfterPassCallbackIndex++)
{
FAfterPassCallbackDelegate& AfterPassCallback = PassCallbacks[AfterPassCallbackIndex];
PassSequence.AcceptOverrideIfLastPass(InPass, InOutPostProcessAfterPassInputs.OverrideOutput, AfterPassCallbackIndex);
InSceneColor = AfterPassCallback.Execute(GraphBuilder, View, InOutPostProcessAfterPassInputs);
}
}
return MoveTemp(InSceneColor);
};
可以看出，这个Lambda函数的功能是检索PassSequence的Callback function，如果有符合条件的（当前pass），就取出来执行。
开启后处理的情况下，这个Lambda函数在AddPostProcessingPasses里被调用了4次，即前面提到的四个支持的插入位置处：
if (IsPostProcessingEnabled(View))
{
...
if (PassSequence.IsEnabled(EPass::MotionBlur))
{
...
}
SceneColor = AddAfterPass(EPass::MotionBlur, SceneColor);
...
if (PassSequence.IsEnabled(EPass::Tonemap))
{
...
}
SceneColor = AddAfterPass(EPass::Tonemap, SceneColor);
...
if (PassSequence.IsEnabled(EPass::FXAA))
{
...
}
SceneColor = AddAfterPass(EPass::FXAA, SceneColor);
...
if (PassSequence.IsEnabled(EPass::VisualizeDepthOfField))
{
...
}
SceneColor = AddAfterPass(EPass::VisualizeDepthOfField, SceneColor);
...
}
这里还会涉及到后处理pass的调度问题，不再展开。
同样在函数AddPostProcessingPasses里，在具体的PostProcess pass开始前，会遍历所有的View.Family->ViewExtension，然后调用他们的SubscribeToPostProcessingPass函数，这个函数的作用就是将自定义的callback function注册到PassSequence。
if (IsPostProcessingEnabled(View))
{
for (int32 ViewExt = 0; ViewExt < View.Family->ViewExtensions.Num(); ++ViewExt)
{
for (int32 SceneViewPassId = 0; SceneViewPassId != static_cast<int>(ISceneViewExtension::EPostProcessingPass::MAX); SceneViewPassId++)
{
ISceneViewExtension::EPostProcessingPass SceneViewPass = static_cast<ISceneViewExtension::EPostProcessingPass>(SceneViewPassId);
EPass PostProcessingPass = TranslatePass(SceneViewPass);
View.Family->ViewExtensions[ViewExt]->SubscribeToPostProcessingPass(
SceneViewPass,
PassSequence.GetAfterPassCallbacks(PostProcessingPass),
PassSequence.IsEnabled(PostProcessingPass));
}
}
}
例如Pixel inspector的Subscribe函数：
void FPixelInspectorSceneViewExtension::SubscribeToPostProcessingPass(EPostProcessingPass PassId, FAfterPassCallbackDelegateArray& InOutPassCallbacks, bool bIsPassEnabled)
{
if (PassId == EPostProcessingPass::FXAA)
{
InOutPassCallbacks.Add(FAfterPassCallbackDelegate::CreateRaw(this, &FPixelInspectorSceneViewExtension::PostProcessPassAfterFxaa_RenderThread));
}
}
FScreenPassTexture FPixelInspectorSceneViewExtension::PostProcessPassAfterFxaa_RenderThread(FRDGBuilder& GraphBuilder, const FSceneView& View, const FPostProcessMaterialInputs& InOutInputs)
{
...
}
可以看出，当判定到输入的pass是EPostProcessingPass::FXAA时，即刚刚结束的pass是FXAA时，添加回调函数PostProcessPassAfterFxaa_RenderThread。在回调函数中，可以自定义一个ScreenSpace pass，或者任何其他事情。
其他接口

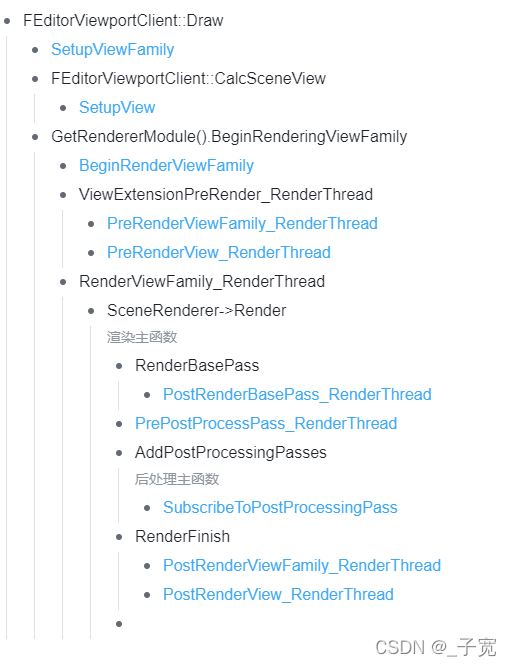

其他几个接口在引擎的调用位置如下图所示，蓝色字体表示SceneViewExtension的函数。
