[C++知识库]C51_day8:非标准协议LCD1602

?

?

?

?

?

?

?

?

?

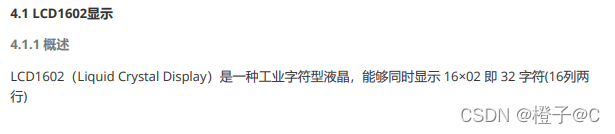

#include "reg52.h"
#include "intrins.h"
/*
RS  -- P1.0
RW  -- P1.1
E   -- P1.4 */
#define databuffer  P0 //定义8位数据线，Po端口组
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;

void check_busy()
{
	char tmp = 0x80;
	databuffer = 0x80;

	while(tmp & 0x80){//1000 0000
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();
		EN = 1;
		_nop_();
		_nop_();
		tmp = databuffer;
		EN = 0;
		_nop_();
	}
}

void Write_Cmd_Func(char cmd)
{
	check_busy();
	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = cmd;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Write_Data_Func(char dataShow)
{
	check_busy();
	RS = 1;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = dataShow;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Delay15ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 27;
	j = 226;
	do
	{
		while (--j);
	} while (--i);
}
void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 9;
	j = 244;
	do
	{
		while (--j);
	} while (--i);
}


void LCD1602_INIT()
{
	//（1）延时 15ms
	Delay15ms();
//（2）写指令 38H(不检测忙信号)
	Write_Cmd_Func(0x38);
//（3）延时 5ms
	Delay5ms();
//（4）以后每次写指令，读/写数据操作均需要检测忙信号
//（5）写指令 38H：显示模式设置
	Write_Cmd_Func(0x38);
//（6）写指令 08H：显示关闭
	Write_Cmd_Func(0x08);
//（7）写指令 01H：显示清屏
	Write_Cmd_Func(0x01);
//（8）写指令 06H：显示光标移动设置
	Write_Cmd_Func(0x06);
//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd_Func(0x0c);
}

void main()
{
	char position = 0x80 + 0x05;
	char dataShow = 'C';
	LCD1602_INIT();
	Write_Cmd_Func(position);//选择要显示的地址
	Write_Data_Func(dataShow);//发送要显示的字符

}

?

#include "reg52.h"
#include "intrins.h"
/*
RS  -- P1.0
RW  -- P1.1
E   -- P1.4 */
#define databuffer  P0 //定义8位数据线，Po端口组
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;

void check_busy()
{
	char tmp = 0x80;
	databuffer = 0x80;

	while(tmp & 0x80){//1000 0000
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();
		EN = 1;
		_nop_();
		_nop_();
		tmp = databuffer;
		EN = 0;
		_nop_();
	}
}

void Write_Cmd_Func(char cmd)
{
	check_busy();
	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = cmd;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Write_Data_Func(char dataShow)
{
	check_busy();
	RS = 1;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = dataShow;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Delay15ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 27;
	j = 226;
	do
	{
		while (--j);
	} while (--i);
}
void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 9;
	j = 244;
	do
	{
		while (--j);
	} while (--i);
}


void LCD1602_INIT()
{
	//（1）延时 15ms
	Delay15ms();
//（2）写指令 38H(不检测忙信号)
	Write_Cmd_Func(0x38);
//（3）延时 5ms
	Delay5ms();
//（4）以后每次写指令，读/写数据操作均需要检测忙信号
//（5）写指令 38H：显示模式设置
	Write_Cmd_Func(0x38);
//（6）写指令 08H：显示关闭
	Write_Cmd_Func(0x08);
//（7）写指令 01H：显示清屏
	Write_Cmd_Func(0x01);
//（8）写指令 06H：显示光标移动设置
	Write_Cmd_Func(0x06);
//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd_Func(0x0c);
}

void LCD1602_showLine(char row, char col, char *string)
{

	switch(row){

		case 1:
				Write_Cmd_Func(0x80+col);
				while(*string){
					Write_Data_Func(*string);
					string++;
				}
				break;

		case 2:
				Write_Cmd_Func(0x80+0x40+col);
				while(*string){
					Write_Data_Func(*string);
					string++;
				}
				break;

	}
}

void main()
{
	char position = 0x80 + 0x05;
	//char dataShow = 'C';
	LCD1602_INIT();
	LCD1602_showLine(1,5,"NO.1");
	LCD1602_showLine(2,0,"clc handsome");

}
