启动JVM来分析类加载流程

首先我们写一个简单的java程序

package com.jon;
import sun.security.pkcs11.P11Util;

/**
 * @author suym
 * @createTime 2021/7/23
 * @description
 */
public class StudyClassLoader{
    public static void main(String[] args) {
        System.out.println("Hello,World!");
        ClassLoader loader = P11Util.class.getClassLoader();
        System.out.println(loader);
    }
}

启动程序
可以在idea的vm options 添加 -verbose:class 来打印类加载的过程。

程序的运行过程

windows开始启动java.exe程序，java.exe 程序将完成以下步骤：

根据JVM内存配置要求，为JVM申请特定大小的内存空间，这个内存将会成为程序的运行内存（可以通过jdk/bin中的jvisualvm.exe查看内存空间）；
创建一个引导类加载器实例，初步加载系统类到内存方法区区域中；
创建JVM 启动器实例 Launcher,并取得类加载器ClassLoader；
使用上述获取的ClassLoader实例加载我们定义的 com.jon.StudyClassLoader类；
加载完成时候JVM会执行StudyClassLoader类的main方法入口，执行StudyClassLoader类的main方法；
结束，java程序运行结束，JVM销毁。

JVM的运行内存分配

jvm内存空间

加载系统类

创建一个引导类加载器实例，初步加载系统类到内存方法区区域中
即{JRE_HOME}/lib下面的lib文件，此时JVM的内存空间如下图所示：

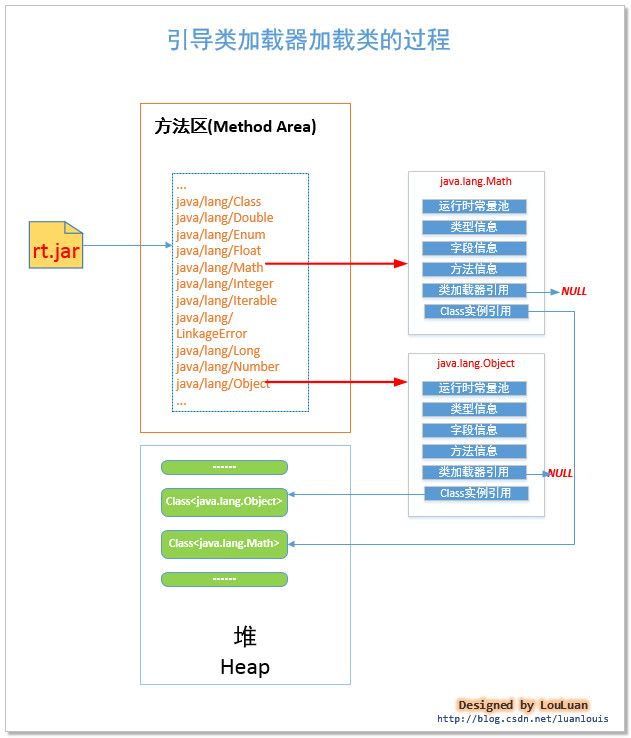

系统类加载完成后，JVM的内存空间

引导类加载器(Bootstrap Classloader)将系统类加载到运行内存后，对于某些特殊的类，方法区应该有运行时常量池，类型信息，字段信息，方法信息，类加载器引用，Class实例引用等
引导类加载器由于是通过c++语言实现，所以这些类的类加载器引用为null
对应Class实例引用，类加载器在加载类信息放在方法区后，会在heap中创建一个Class实例，作为开发人员访问方法区中引用类信息的入口

创建JVM启动类实例Launcher，并取得类加载器

当前jvm运行环境准备就绪，jvm将要调用sun.misc.Launcher的静态方法getLauncher()，获取Launcher实例；

//获取Java启动器
sun.misc.Launcher launcher = sun.misc.Launcher.getLauncher();
//获取类加载器ClassLoader用来加载class到内存来
ClassLoader classLoader = launcher.getClassLoader();

为了保证JVM只有一个Launcher实例，在Launcher内部使用了单例模式；在Launcher中还有两个类加载器，这两个类加载器分别是拓展类加载器(Extension ClassLoader) 和应用类加载器(Application ClassLoader)；
扩展类加载器用来加载{JRE_HOME}/lib/ext的jar文件，应用类加载器用来加载自定义的类

除了引导类加载器(Bootstrap Class Loader )的所有类加载器，都有一个能力，就是判断某一个类是否被引导类加载器加载过，如果加载过，可以直接返回对应的Class instance，如果没有，则返回null。图上的指向引导类加载器的虚线表示类加载器的这个有限的访问引导类加载器的功能。
此时的 launcher.getClassLoader() 方法将会返回 AppClassLoader 实例，AppClassLoader将ExtClassLoader作为自己的父加载器

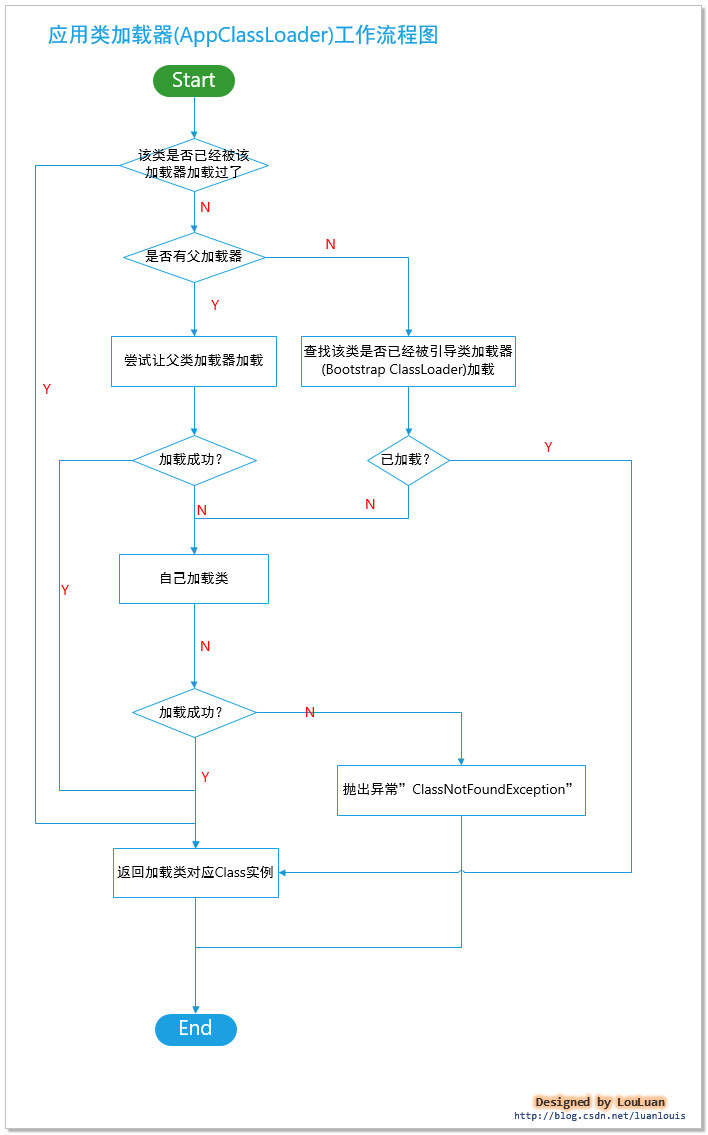

应用类加载器工作流程图
上面讨论的应用类加载器AppClassLoader的加载类的模式就是我们常说的双亲委派模型(parent-delegation model).
对于某个特定的类加载器而言，应该为其指定一个父类加载器，当用其进行加载类的时候：

委托父类加载器帮忙加载；
父类加载器加载不了，则查询引导类加载器有没有加载过该类；
如果引导类加载器没有加载过该类，则当前的类加载器应该自己加载该类；
若加载成功，返回对应的Class 对象；若失败，抛出异常“ClassNotFoundException”。

请注意：
双亲委派模型中的"双亲"并不是指它有两个父类加载器的意思，一个类加载器只应该有一个父加载器。上面的步骤中，有两个角色：

父类加载器(parent classloader)：它可以替子加载器尝试加载类
引导类加载器（bootstrap classloader）: 子类加载器只能判断某个类是否被引导类加载器加载过，而不能委托它加载某个类；换句话说，就是子类加载器不能接触到引导类加载器，引导类加载器对其他类加载器而言是透明的。

类加载器加载main方法

通过 launcher.getClassLoader()方法返回AppClassLoader实例，接着就是AppClassLoader加载com.jon.StudyClassLoader类的时候了。

ClassLoader classloader = launcher.getClassLoader();//取得AppClassLoader类
classLoader.loadClass(“com.jon.StudyClassLoader”);//加载自定义类
上述定义的ocom.jon.StudyClassLoader类被编译成com.jon.StudyClassLoader class二进制文件，这个class文件中有一个叫常量池(Constant Pool)的结构体来存储该class的常量信息。

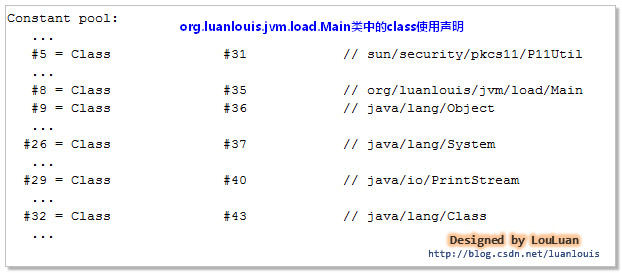

常量池信息
当AppClassLoader要加载 com.jon.StudyClassLoader类时，会去查看该类的定义，发现它内部声明使用了其它的类： sun.security.pkcs11.P11Util、java.lang.Object、java.lang.System、java.io.PrintStream、java.lang.Class；org.luanlouis.jvm.load.Main类要想正常工作，首先要能够保证这些其内部声明的类加载成功。所以AppClassLoader要先将这些类加载到内存中。（注：为了理解方便，这里没有考虑懒加载的情况，事实上的JVM加载类过程比这复杂的多）

类的加载顺序

加载java.lang.Object、java.lang.System、java.io.PrintStream、java,lang.Class
AppClassLoader尝试加载这些类的时候，会先委托ExtClassLoader进行加载；而ExtClassLoader发现不是其加载范围，其返回null；AppClassLoader发现父类加载器ExtClassLoader无法加载，则会查询这些类是否已经被BootstrapClassLoader加载过，结果表明这些类已经被BootstrapClassLoader加载过，则无需重复加载，直接返回对应的Class实例；
加载sun.security.pkcs11.P11Util
此在{JRE_HOME}/lib/ext/sunpkcs11.jar包内，属于ExtClassLoader负责加载的范畴。AppClassLoader尝试加载这些类的时候，会先委托ExtClassLoader进行加载；而ExtClassLoader发现其正好属于加载范围，故ExtClassLoader负责将其加载到内存中。ExtClassLoader在加载sun.security.pkcs11.P11Util时也分析这个类内都使用了哪些类，并将这些类先加载内存后，才开始加载sun.security.pkcs11.P11Util，加载成功后直接返回对应的Class<sun.security.pkcs11.P11Util>实例；
加载com.jon.StudyClassLoader
AppClassLoader尝试加载这些类的时候，会先委托ExtClassLoader进行加载；而ExtClassLoader发现不是其加载范围，其返回null；AppClassLoader发现父类加载器ExtClassLoader无法加载，则会查询这些类是否已经被BootstrapClassLoader加载过。而结果表明BootstrapClassLoader 没有加载过它，这时候AppClassLoader只能自己动手负责将其加载到内存中，然后返回对应的Class<com.jon.StudyClassLoader>实例引用。

如上图所示：

JVM方法区的类信息区是按照类加载器进行划分的，每个类加载器会维护自己加载类信息；
某个类加载器在加载相应的类时，会相应地在JVM内存堆（Heap）中创建一个对应的Class，用来表示访问该类信息的入口。

使用StudyClassLoader类的main方法作为程序入口运行程序

调用StudyClassLoader类的main方法作为程序入口，开始执行程序。

方法执行完毕，JVM销毁，释放内存

方法执行完成后，jvm销毁，释放内存。

总结

类加载器

类加载器，顾名思义就是加载类的工具，当前jvm实现的主要有三种类加载器：引导类加载器(Bootstrap Class Loader)、拓展类加载器(Extension Class Loader )、应用加载器(Application Class Loader)，我们也可以自己去自定义我们自己的类加载器

引导类加载器：该类主要有c++实现，用来加载jvm运行时所需要的lib下的系统类，由于是c语言实现，无法被java代码访问，但是我们可以查询类是否被引导类加载过。
拓展类加载器：由java实现，主要用来加载lib/ext下的拓展类，该类加载器是jvm中可以访问到的顶级父类加载器，它没有其他父类加载器。
应用类加载器：应用类加载器主要作为加载用户程序的类，会将拓展类加载器当成自己的父类，使用双亲委托机制加载类
自定义类加载器：继承java.lang.ClassLoader

双亲委托机制

    //提供class类的二进制名称表示，加载对应class，加载成功，则返回表示该类对应的Class<T> instance 实例
    public Class<?> loadClass(String name) throws ClassNotFoundException {
        return loadClass(name, false);
    }

    protected Class<?> loadClass(String name, boolean resolve)
        throws ClassNotFoundException
    {
        synchronized (getClassLoadingLock(name)) {
            // 首先，检查是否已经被当前的类加载器记载过了，如果已经被加载，直接返回对应的Class<T>实例
            Class<?> c = findLoadedClass(name);
                //初次加载
                if (c == null) {
                long t0 = System.nanoTime();
                try {
                    if (parent != null) {
                        //如果有父类加载器，则先让父类加载器加载
                        c = parent.loadClass(name, false);
                    } else {
                        // 没有父加载器，则查看是否已经被引导类加载器加载，有则直接返回
                        c = findBootstrapClassOrNull(name);
                    }
                } catch (ClassNotFoundException e) {
                    // ClassNotFoundException thrown if class not found
                    // from the non-null parent class loader
                }
                // 父加载器加载失败，并且没有被引导类加载器加载，则尝试该类加载器自己尝试加载
                if (c == null) {
                    // If still not found, then invoke findClass in order
                    // to find the class.
                    long t1 = System.nanoTime();
                    // 自己尝试加载
                    c = findClass(name);
                    // this is the defining class loader; record the stats
                    sun.misc.PerfCounter.getParentDelegationTime().addTime(t1 - t0);
                    sun.misc.PerfCounter.getFindClassTime().addElapsedTimeFrom(t1);
                    sun.misc.PerfCounter.getFindClasses().increment();
                }
            }
            //是否解析类
            if (resolve) {
                resolveClass(c);
            }
            return c;
        }
    }

流程图如下
双亲委托机制流程图
双亲委托机制

引导类加载器先加载完系统类，然后获取Lanucher实例，使用应用类加载器进行加载类；
应用类加载器加载类文件，如果已经加载直接返回，如果没有加载，判断是否由父类加载器，如果有，让父类加载器先去加载（父类加载器会先判断是否已经加载过这个类文件，如果已经加载直接返回，如果没有加载，继续判断是否有父类加载器）以此保证ext的类都是由拓展类加载器进行加载。
