  //环境
  protected Environment environment;

  //---------以下都是<settings>节点-------
  protected boolean safeRowBoundsEnabled = false;
  protected boolean safeResultHandlerEnabled = true;
  protected boolean mapUnderscoreToCamelCase = false;
  protected boolean aggressiveLazyLoading = true;
  protected boolean multipleResultSetsEnabled = true;
  protected boolean useGeneratedKeys = false;
  protected boolean useColumnLabel = true;
  //默认启用缓存
  protected boolean cacheEnabled = true;
  protected boolean callSettersOnNulls = false;

  protected String logPrefix;
  protected Class <? extends Log> logImpl;
  protected LocalCacheScope localCacheScope = LocalCacheScope.SESSION;
  protected JdbcType jdbcTypeForNull = JdbcType.OTHER;
  protected Set<String> lazyLoadTriggerMethods = new HashSet<String>(Arrays.asList(new String[] { "equals", "clone", "hashCode", "toString" }));
  protected Integer defaultStatementTimeout;

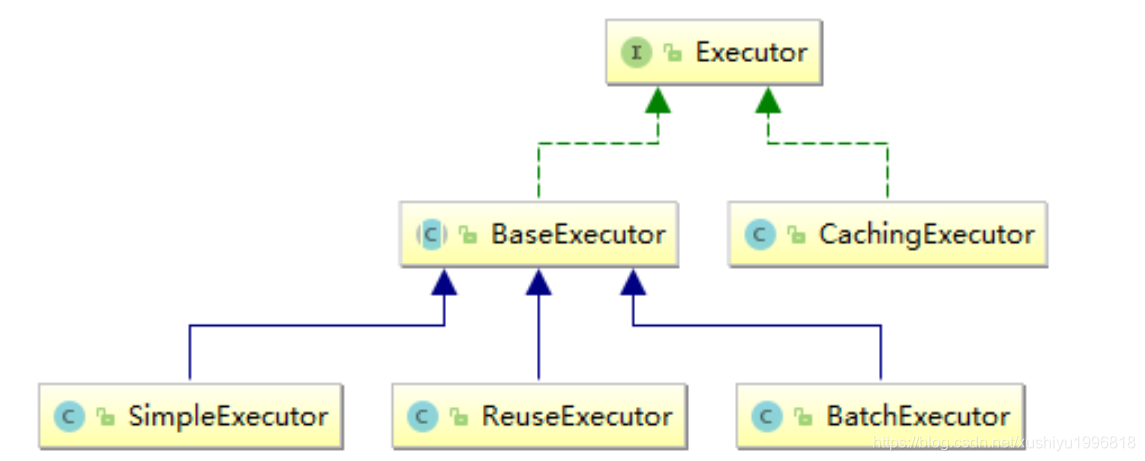

  //默认为简单执行器
  protected ExecutorType defaultExecutorType = ExecutorType.SIMPLE;
  protected AutoMappingBehavior autoMappingBehavior = AutoMappingBehavior.PARTIAL;
  //---------以上都是<settings>节点-------

  protected Properties variables = new Properties();
  //对象工厂和对象包装器工厂
  protected ObjectFactory objectFactory = new DefaultObjectFactory();
  protected ObjectWrapperFactory objectWrapperFactory = new DefaultObjectWrapperFactory();
  //映射注册机
  protected MapperRegistry mapperRegistry = new MapperRegistry(this);

  //默认禁用延迟加载
  protected boolean lazyLoadingEnabled = false;
  protected ProxyFactory proxyFactory = new JavassistProxyFactory(); // #224 Using internal Javassist instead of OGNL

  protected String databaseId;
  /**
   * Configuration factory class.
   * Used to create Configuration for loading deserialized unread properties.
   *
   * @see <a href='https://code.google.com/p/mybatis/issues/detail?id=300'>Issue 300</a> (google code)
   */
  protected Class<?> configurationFactory;

  protected final InterceptorChain interceptorChain = new InterceptorChain();
  //类型处理器注册机
  protected final TypeHandlerRegistry typeHandlerRegistry = new TypeHandlerRegistry();
  //类型别名注册机
  protected final TypeAliasRegistry typeAliasRegistry = new TypeAliasRegistry();
  protected final LanguageDriverRegistry languageRegistry = new LanguageDriverRegistry();

  //映射的语句,存在Map里
  protected final Map<String, MappedStatement> mappedStatements = new StrictMap<MappedStatement>("Mapped Statements collection");
  //缓存,存在Map里
  protected final Map<String, Cache> caches = new StrictMap<Cache>("Caches collection");
  //结果映射,存在Map里
  protected final Map<String, ResultMap> resultMaps = new StrictMap<ResultMap>("Result Maps collection");
  protected final Map<String, ParameterMap> parameterMaps = new StrictMap<ParameterMap>("Parameter Maps collection");
  protected final Map<String, KeyGenerator> keyGenerators = new StrictMap<KeyGenerator>("Key Generators collection");

  protected final Set<String> loadedResources = new HashSet<String>();
  protected final Map<String, XNode> sqlFragments = new StrictMap<XNode>("XML fragments parsed from previous mappers");

  //不完整的SQL语句
  protected final Collection<XMLStatementBuilder> incompleteStatements = new LinkedList<XMLStatementBuilder>();
  protected final Collection<CacheRefResolver> incompleteCacheRefs = new LinkedList<CacheRefResolver>();
  protected final Collection<ResultMapResolver> incompleteResultMaps = new LinkedList<ResultMapResolver>();
  protected final Collection<MethodResolver> incompleteMethods = new LinkedList<MethodResolver>();

  /*
   * A map holds cache-ref relationship. The key is the namespace that
   * references a cache bound to another namespace and the value is the
   * namespace which the actual cache is bound to.
   */
  protected final Map<String, String> cacheRefMap = new HashMap<String, String>();

Environment

环境? 决定加载哪种环境(开发环境/生产环境)

内部有一个Builder用来构建

  //环境id
  private final String id;
  //事务工厂
  private final TransactionFactory transactionFactory;
  //数据源
  private final DataSource dataSource;

<environments default="development">
    <environment id="development">
        <transactionManager type="JDBC"/>
        <dataSource type="POOLED">
            <property name="driver" value="${jdbc.driver}"/>
            <property name="url" value="${jdbc.url}"/>
            <property name="username" value="${jdbc.username}"/>
            <property name="password" value="${jdbc.password}"/>
        </dataSource>
    </environment>
</environments>

TypeAliasRegistry

类型别名注册机，里面有Map<String, Class<?>>类型的TYPE_ALIASES

同时注册了很多别名

InterceptorChain

拦截器链，内部就是一个拦截器的List，List<Interceptor>类型的interceptors

Interceptor

拦截器接口

  //拦截
  Object intercept(Invocation invocation) throws Throwable;

  //插入
  Object plugin(Object target);

  //设置属性
  void setProperties(Properties properties);

TypeHandlerRegistry

类型处理器注册机

自动注册了很多javatype和jdbctype的处理器

//枚举型map
  private final Map<JdbcType, TypeHandler<?>> JDBC_TYPE_HANDLER_MAP = new EnumMap<JdbcType, TypeHandler<?>>(JdbcType.class);
  private final Map<Type, Map<JdbcType, TypeHandler<?>>> TYPE_HANDLER_MAP = new HashMap<Type, Map<JdbcType, TypeHandler<?>>>();
  private final TypeHandler<Object> UNKNOWN_TYPE_HANDLER = new UnknownTypeHandler(this);
  private final Map<Class<?>, TypeHandler<?>> ALL_TYPE_HANDLERS_MAP = new HashMap<Class<?>, TypeHandler<?>>();

TypeHandler

类型处理器接口

  //设置参数
  void setParameter(PreparedStatement ps, int i, T parameter, JdbcType jdbcType) throws SQLException;
  //取得结果,供普通select用
  T getResult(ResultSet rs, String columnName) throws SQLException;
  //取得结果,供普通select用
  T getResult(ResultSet rs, int columnIndex) throws SQLException;
  //取得结果,供SP用
  T getResult(CallableStatement cs, int columnIndex) throws SQLException;

缓存配置

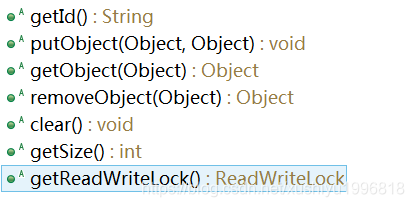

Cache

缓存接口，定义了一些基本的缓存操作，所有缓存类都应该实现该接口。

PerpetualCache?

一个具有基本功能的缓存类，内部使用了 HashMap 实现缓存功能。

LruCache

一种具有 LRU 策略的缓存实现类。除此之外，MyBatis 还提供了具有 FIFO 策略的缓存 FifoCache。

keyMap是LinkedHashMap，注意：keyMap.put(key, key);

private final Cache delegate;
private Map<Object, Object> keyMap;
private Object eldestKey;

BlockingCache

实现了阻塞特性，该特性是基于 Java 重入锁实现的。同一时刻下，BlockingCache 仅允许一个线程访问指定 key 的缓存项，其他线程将会被阻塞住。

    private long timeout;
    private final Cache delegate;
    private final ConcurrentHashMap<Object, ReentrantLock> locks;

CacheKey

缓存key，一般缓存框架的数据结构基本上都是 Key-Value 方式存储，
MyBatis 对于其 Key 的生成采取规则为：[mappedStementId + offset + limit + SQL + queryParams + environment]生成一个哈希码

  private int multiplier;
  private int hashcode;
  private long checksum;
  private int count;
  private List<Object> updateList;

TransactionalCacheManager

事务缓存管理器，内部有一个Map<Cache, TransactionalCache> transactionalCaches

TransactionalCache

一种缓存装饰器，可以为 Cache 实例增加事务功能。脏读问题正是由该类进行处理的。

    private final Cache delegate;
    private boolean clearOnCommit;
    // 在事务被提交前，所有从数据库中查询的结果将缓存在此集合中
    private final Map<Object, Object> entriesToAddOnCommit;
    // 在事务被提交前，当缓存未命中时，CacheKey 将会被存储在此集合中
    private final Set<Object> entriesMissedInCache;

数据源配置

DataSourceFactory

数据源工厂，有三种内建的数据源类型 UNPOOLED POOLED JNDI

  //设置属性,被XMLConfigBuilder所调用
  void setProperties(Properties props);

  //生产数据源,直接得到javax.sql.DataSource
  DataSource getDataSource();

UnpooledDataSourceFactory

没有池化的数据源工厂

  protected DataSource dataSource;

  public UnpooledDataSourceFactory() {
    this.dataSource = new UnpooledDataSource();
  }

UnpooledDataSource

没有池化的数据源

  private ClassLoader driverClassLoader;
  //作为可选项,你可以传递数据库驱动的属性。要这样做,属性的前缀是以“driver.”开 头的,例如
  //driver.encoding=UTF8
  private Properties driverProperties;
  private static Map<String, Driver> registeredDrivers = new ConcurrentHashMap<String, Driver>();

  private String driver;
  private String url;
  private String username;
  private String password;

  private Boolean autoCommit;
  private Integer defaultTransactionIsolationLevel;

PooledDataSourceFactory

有连接池的数据源工厂，继承了UnpooledDataSourceFactory，this.dataSource = new PooledDataSource();

PooledDataSource

有连接池的数据源，这个是mybatis自己实行了一个连接池

  //有一个池状态
  private final PoolState state = new PoolState(this);

  //里面有一个UnpooledDataSource
  private final UnpooledDataSource dataSource;

  // OPTIONAL CONFIGURATION FIELDS
  //正在使用连接的数量
  protected int poolMaximumActiveConnections = 10;
  //空闲连接数
  protected int poolMaximumIdleConnections = 5;
  //在被强制返回之前,池中连接被检查的时间
  protected int poolMaximumCheckoutTime = 20000;
  //这是给连接池一个打印日志状态机会的低层次设置,还有重新 尝试获得连接, 这些情况下往往需要很长时间 为了避免连接池没有配置时静默失 败)。
  protected int poolTimeToWait = 20000;
  //发送到数据的侦测查询,用来验证连接是否正常工作,并且准备 接受请求。默认是“NO PING QUERY SET” ,这会引起许多数据库驱动连接由一 个错误信息而导致失败
  protected String poolPingQuery = "NO PING QUERY SET";
  //开启或禁用侦测查询
  protected boolean poolPingEnabled = false;
  //用来配置 poolPingQuery 多次时间被用一次
  protected int poolPingConnectionsNotUsedFor = 0;

  private int expectedConnectionTypeCode;

PoolState

池状态，里面有2个PooledConnection的list

  protected PooledDataSource dataSource;

  //空闲的连接
  protected final List<PooledConnection> idleConnections = new ArrayList<PooledConnection>();
  //活动的连接
  protected final List<PooledConnection> activeConnections = new ArrayList<PooledConnection>();
  //----------以下是一些统计信息----------
  //请求次数
  protected long requestCount = 0;
  //总请求时间
  protected long accumulatedRequestTime = 0;
  protected long accumulatedCheckoutTime = 0;
  protected long claimedOverdueConnectionCount = 0;
  protected long accumulatedCheckoutTimeOfOverdueConnections = 0;
  //总等待时间
  protected long accumulatedWaitTime = 0;
  //要等待的次数
  protected long hadToWaitCount = 0;
  //坏的连接次数
  protected long badConnectionCount = 0;

PooledConnection?

池化的连接

  private int hashCode = 0;
  private PooledDataSource dataSource;
  //真正的连接
  private Connection realConnection;
  //代理的连接
  private Connection proxyConnection;
  private long checkoutTimestamp;
  private long createdTimestamp;
  private long lastUsedTimestamp;
  private int connectionTypeCode;
  private boolean valid;

mapper配置

ResultMap

结果映射

  private String id;
  private Class<?> type;
  private List<ResultMapping> resultMappings;
  private List<ResultMapping> idResultMappings;
  private List<ResultMapping> constructorResultMappings;
  private List<ResultMapping> propertyResultMappings;
  private Set<String> mappedColumns;
  private Discriminator discriminator;
  private boolean hasNestedResultMaps;
  private boolean hasNestedQueries;
  private Boolean autoMapping;

ResultMapping

结果映射的一个字段

  private Configuration configuration;
  private String property;
  private String column;
  private Class<?> javaType;
  private JdbcType jdbcType;
  private TypeHandler<?> typeHandler;
  private String nestedResultMapId;
  private String nestedQueryId;
  private Set<String> notNullColumns;
  private String columnPrefix;
  private List<ResultFlag> flags;
  private List<ResultMapping> composites;
  private String resultSet;
  private String foreignColumn;
  private boolean lazy;

MappedStatement

映射的语句

  private String resource;
  private Configuration configuration;
  private String id;
  private Integer fetchSize;
  private Integer timeout;
  private StatementType statementType;
  private ResultSetType resultSetType;
  //SQL源码
  private SqlSource sqlSource;
  private Cache cache;
  private ParameterMap parameterMap;
  private List<ResultMap> resultMaps;
  private boolean flushCacheRequired;
  private boolean useCache;
  private boolean resultOrdered;
  private SqlCommandType sqlCommandType;
  private KeyGenerator keyGenerator;
  private String[] keyProperties;
  private String[] keyColumns;
  private boolean hasNestedResultMaps;
  private String databaseId;
  private Log statementLog;
  private LanguageDriver lang;
  private String[] resultSets;

KeyGenerator

键值生成器，定了2个回调方法，processBefore,processAfter

目前它有三个实现类，分别如下：

Jdbc3KeyGenerator
SelectKeyGenerator
NoKeyGenerator

Jdbc3KeyGenerator 用于获取插入数据后的自增主键数值。某些数据库不支持自增主键，需要手动填写主键字段，此时需要借助 SelectKeyGenerator 获取主键值。至于 NoKeyGenerator，这是一个空实现，没什么可说的。

SelectKeyGenerator

  public static final String SELECT_KEY_SUFFIX = "!selectKey";
  private boolean executeBefore;
  private MappedStatement keyStatement;

SqlSource

SQL源码，只有BoundSql getBoundSql(Object parameterObject)方法

SqlSourceBuilder

SQL源码构建器，#占位符的解析逻辑是包含在 SqlSourceBuilder 的 parse 方法中，该方法最终会将解析后的 SQL 以及其他的一些数据封装到 StaticSqlSource 中。

DynamicSqlSource

动态SQL源码

  private Configuration configuration;
  private SqlNode rootSqlNode;

RawSqlSource

原始SQL源码，比DynamicSqlSource快，里面有一个SqlSource sqlSource

StaticSqlSource

静态SQL源码

  private String sql;
  private List<ParameterMapping> parameterMappings;
  private Configuration configuration;

MixedSqlNode

混合SQL节点，组合模式，拥有一个SqlNode的List

StaticTextSqlNode

静态文本SQL节点，里面有一个String text

TextSqlNode

文本SQL节点（CDATA|TEXT），相当于里面有$的字符串，后期对$进行处理

  private String text;
  private Pattern injectionFilter;

IfSqlNode

  private ExpressionEvaluator evaluator;
  private String test;
  private SqlNode contents;

TrimSqlNode?

  private SqlNode contents;
  private String prefix;
  private String suffix;
  private List<String> prefixesToOverride;
  private List<String> suffixesToOverride;
  private Configuration configuration;

WhereSqlNode

  private static List<String> prefixList = Arrays.asList("AND ","OR ","AND\n", "OR\n", "AND\r", "OR\r", "AND\t", "OR\t");

SqlSession相关及四大对象

SqlSessionFactory

构建SqlSession的工厂，工厂模式，默认实现是DefaultSqlSessionFactory

有openSession和getConfiguration方法，用来获得SqlSession和Configuration

通过SqlSessionFactoryBuilder来构建

DefaultSqlSessionFactory

内部有一个Configuration

SqlSession

MyBatis主要的一个接口，用来执行SQL，获取映射器，管理事务

通常情况下，我们在应用程序中使用的Mybatis的API就是这个接口定义的方法。

sqlSession.getMapper()来动态代理执行Mapper中对应的SQL语句。而当一个动态代理对象进入到了MapperMethod的execute()方法后，它经过简单地判断就进入了SqlSession的delete、update、insert、select等方法，这里是真正执行SQL语句的地方。

SqlSession的执行过程是通过Executor、StatementHandler、ParameterHandler和ResultSetHandler来完成数据库操作和结果返回的，它们简称为四大对象

DefaultSqlSession

默认SqlSession实现

  private Configuration configuration;
  private Executor executor;
  /**
   * 是否自动提交
   */
  private boolean autoCommit;
  private boolean dirty;

Executor

代表执行器，由它调度StatementHandler、ParameterHandler、ResultSetHandler等来执行对应的SQL，其中StatementHandler是最重要的。

Executor表示执行器，它是真正执行Java和数据库交互的对象，所以它十分重要，每一个SqlSession都会拥有一个Executor对象，这个对象负责增删改查的具体操作，我们可以简单的将它理解为JDBC中Statement的封装版。

BaseExecutor

是一个抽象类，采用模板方法的设计模式。它实现了Executor接口，实现了执行器的基本功能。

SimpleExecutor

最简单的执行器，根据对应的SQL直接执行即可，不会做一些额外的操作；拼接完SQL之后，直接交给 StatementHandler? 去执行。

  protected Transaction transaction;
  protected Executor wrapper;

  //延迟加载队列（线程安全）
  protected ConcurrentLinkedQueue<DeferredLoad> deferredLoads;
  //本地缓存机制（Local Cache）防止循环引用（circular references）和加速重复嵌套查询(一级缓存)
  //本地缓存
  protected PerpetualCache localCache;
  //本地输出参数缓存
  protected PerpetualCache localOutputParameterCache;
  protected Configuration configuration;

  //查询堆栈
  protected int queryStack = 0;
  private boolean closed;

BatchExecutor

批处理执行器，用于将多个SQL一次性输出到数据库，通过批量操作来优化性能。通常需要注意的是批量更新操作，由于内部有缓存的实现，使用完成后记得调用flushStatements来清除缓存。

ReuseExecutor

可重用的执行器，重用的对象是Statement，也就是说该执行器会缓存同一个sql的Statement，省去Statement的重新创建，优化性能。内部的实现是通过一个HashMap来维护Statement对象的。由于当前Map只在该session中有效，所以使用完成后记得调用flushStatements来清除Map。调用实现的四个抽象方法时会调用 prepareStatement()

CachingExecutor

启用于二级缓存时的执行器；采用静态代理；代理一个 Executor 对象。执行 update 方法前判断是否清空二级缓存；执行 query 方法前先在二级缓存中查询，命中失败再通过被代理类查询。

  private Executor delegate;
  private TransactionalCacheManager tcm = new TransactionalCacheManager();

StatementHandler

作用是使用数据库的Statement（PreparedStatement）执行操作，它是四大对象的核心，起到承上启下的作用，许多重要的插件都是通过拦截它来实现的。

StatementHandler是数据库会话器，顾名思义，数据库会话器就是专门处理数据库会话的，相当于JDBC中的Statement(PreparedStatement)。

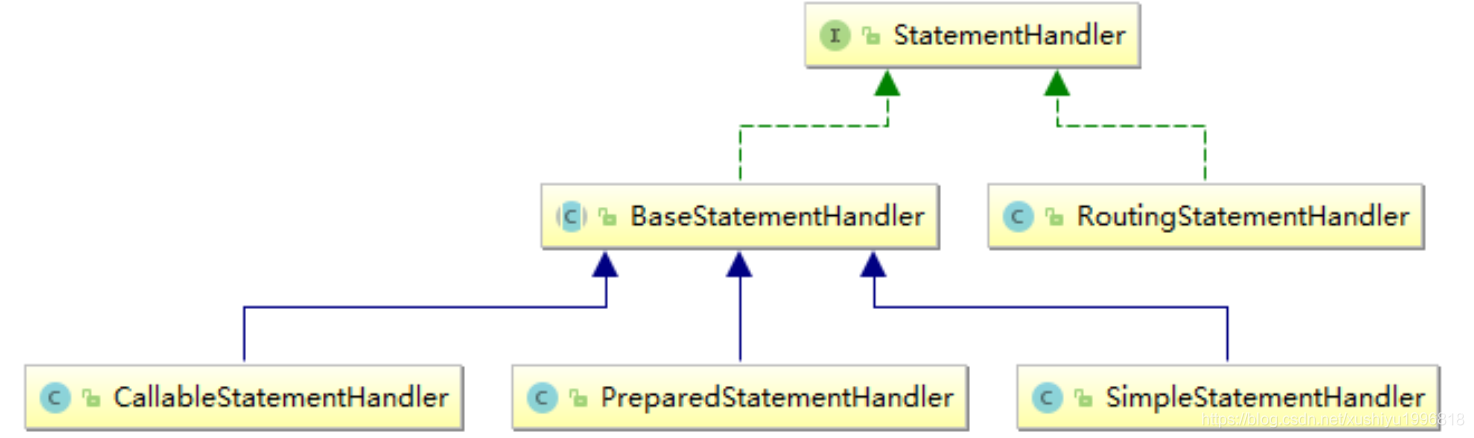

StatementHandler接口设计采用了适配器模式，其实现类RoutingStatementHandler根据上下文来选择适配器生成相应的StatementHandler。三个适配器分别是SimpleStatementHandler、PreparedStatementHandler和CallableStatementHandler。

BaseStatementHandler

是一个抽象类，它实现了StatementHandler接口，用于简化StatementHandler接口实现的难度，采用适配器设计模式，它主要有三个实现类SimpleStatementHandler、PreparedStatementHandler和CallableStatementHandler。

  protected final Configuration configuration;
  protected final ObjectFactory objectFactory;
  protected final TypeHandlerRegistry typeHandlerRegistry;
  protected final ResultSetHandler resultSetHandler;
  protected final ParameterHandler parameterHandler;

  protected final Executor executor;
  protected final MappedStatement mappedStatement;
  protected final RowBounds rowBounds;

  protected BoundSql boundSql;

SimpleStatementHandler

最简单的StatementHandler，处理不带参数运行的SQL，对应JDBC的Statement

PreparedStatementHandler

预处理Statement的handler，处理带参数允许的SQL，对应JDBC的PreparedStatement（预编译处理）

CallableStatementHandler

存储过程的Statement的handler，处理存储过程SQL，对应JDBC的CallableStatement（存储过程处理）

RoutingStatementHandler

RoutingStatementHandler根据上下文来选择适配器生成相应的StatementHandler。三个适配器分别是SimpleStatementHandler、PreparedStatementHandler和CallableStatementHandler。

ParameterHandler

ParameterHandler 是参数处理器，它的作用是完成对预编译的参数的设置，也就是负责为 PreparedStatement 的 SQL 语句参数动态赋值。ParameterHandler 相比于其他的组件就简单很多了，这个接口很简单只有两个方法：

getParameterObject：用于获取参数对象。

setParameters：用于设置预编译SQL的参数??????

DefaultParameterHandler

实现了public void setParameters(PreparedStatement ps)的逻辑

ResultSetHandler

ResultSetHandler 是结果处理器，它是用来组装结果集的。ResultSetHandler 接口的定义也挺简单的：

  //处理结果集
  <E> List<E> handleResultSets(Statement stmt) throws SQLException;

  //处理OUT参数
  void handleOutputParameters(CallableStatement cs) throws SQLException;

DefaultResultSetHandler

默认的结果处理器，public List<Object> handleResultSets(Statement stmt)返回stmt的结果

sql执行的其他相关

MapperRegistry

映射器注册机

有public <T> T getMapper(Class<T> type, SqlSession sqlSession)方法

  private Configuration config;
  //将已经添加的映射都放入HashMap
  private final Map<Class<?>, MapperProxyFactory<?>> knownMappers = new HashMap<Class<?>, MapperProxyFactory<?>>();

MapperProxyFactory

映射器代理工厂，有public T newInstance(SqlSession sqlSession)方法，返回Mapper的代理类

  private final Class<T> mapperInterface;
  private Map<Method, MapperMethod> methodCache = new ConcurrentHashMap<Method, MapperMethod>();

MapperMethod

映射器方法，有public Object execute(SqlSession sqlSession, Object[] args)执行代理类的方法

注意：execute方法里调用sqlsession的方法

  private final SqlCommand command;
  private final MethodSignature method;

SqlCommand?

保存了一些和 SQL 相关的信息

    private final String name;
    private final SqlCommandType type;

MethodSignature?

保存了一些和目标方法相关的信息。比如目标方法的返回类型，目标方法的参数列表信息等

    private final boolean returnsMany;
    private final boolean returnsMap;
    private final boolean returnsVoid;
    private final Class<?> returnType;
    private final String mapKey;
    private final Integer resultHandlerIndex;
    private final Integer rowBoundsIndex;
    private final SortedMap<Integer, String> params;
    private final boolean hasNamedParameters;

BoundSql

绑定的SQL,是从SqlSource而来，将动态内容都处理完成得到的SQL语句字符串，其中包括?,还有绑定的参数

其中#的直接塞到sql中，$变成?，然后ParameterMapping与?一一对应

  private String sql;
  private List<ParameterMapping> parameterMappings;
  private Object parameterObject;
  private Map<String, Object> additionalParameters;
  private MetaObject metaParameters;

DynamicContext

SQL 语句构建的上下文，每个 SQL 片段解析完成后，都会将解析结果存入 DynamicContext 中。待所有的 SQL 片段解析完毕后，一条完整的 SQL 语句就会出现在 DynamicContext 对象中。

  private final ContextMap bindings;
  private final StringBuilder sqlBuilder = new StringBuilder();

ParameterMapping

参数映射，对应#

  private Configuration configuration;

  //例子：#{property,javaType=int,jdbcType=NUMERIC}

  //property
  private String property;
  //mode
  private ParameterMode mode;
  //javaType=int
  private Class<?> javaType = Object.class;
  //jdbcType=NUMERIC
  private JdbcType jdbcType;
  //numericScale
  private Integer numericScale;
  private TypeHandler<?> typeHandler;
  private String resultMapId;
  //jdbcType=NUMERIC
  private String jdbcTypeName;
  private String expression;

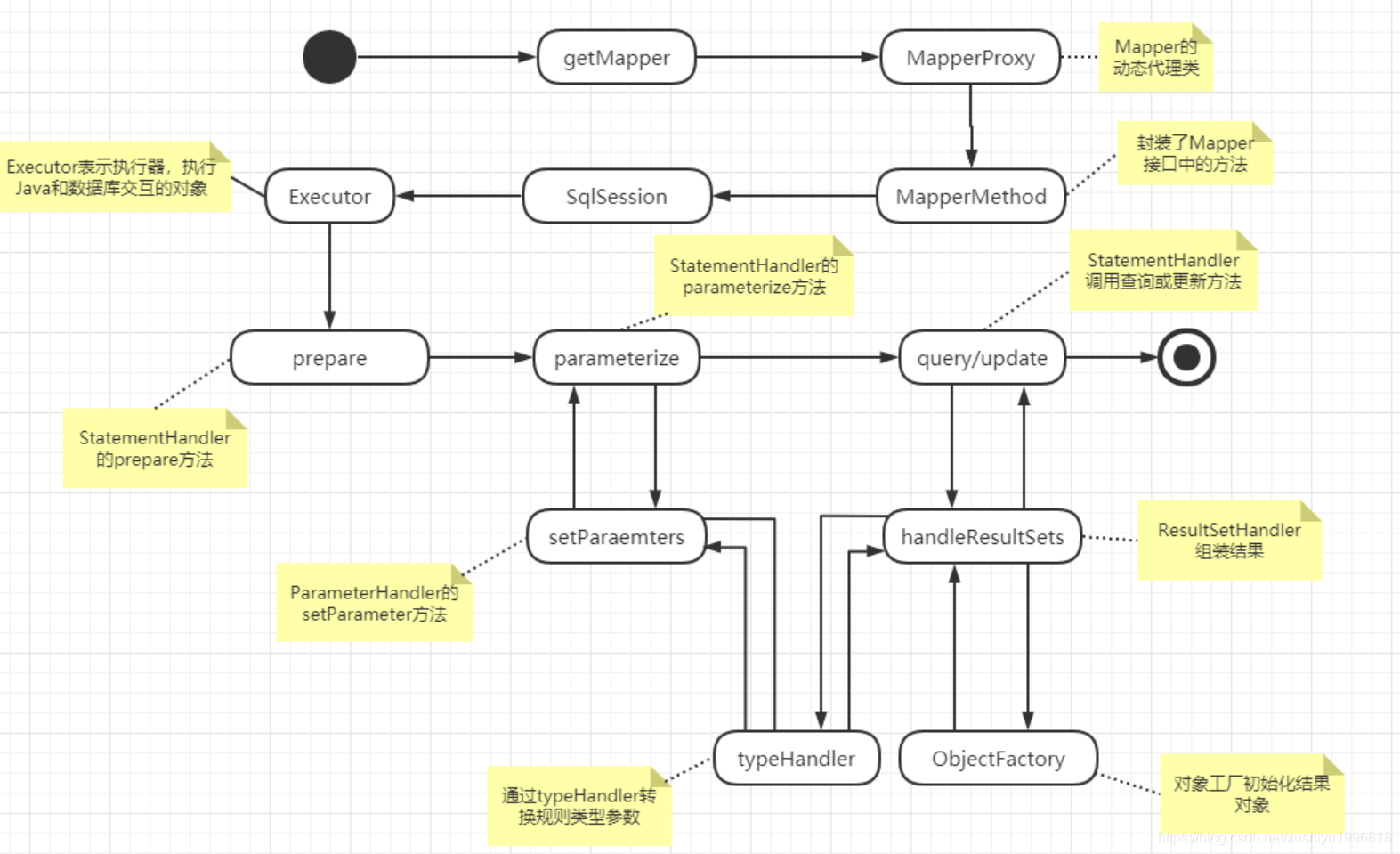

执行sql流程小结

一条SQL语句在Mybatis中的执行过程小结：

首先是创建Mapper的动态代理对象MapperProxy，然后将Mappe接口中的方法封装至MapperMethod对象，通过MapperMethod对象中的execute()方法来执行SQL，其本质是通过SqlSession下的方法来实现的，SQL语句的具体的执行则是通过SqlSession下的四大对象来完成。

Executor先调用StatementHandler的prepare()方法预编译SQL，然后用parameterize()方法启用ParameterHandler设置参数，完成预编译，执行查询，update()也是这样的。

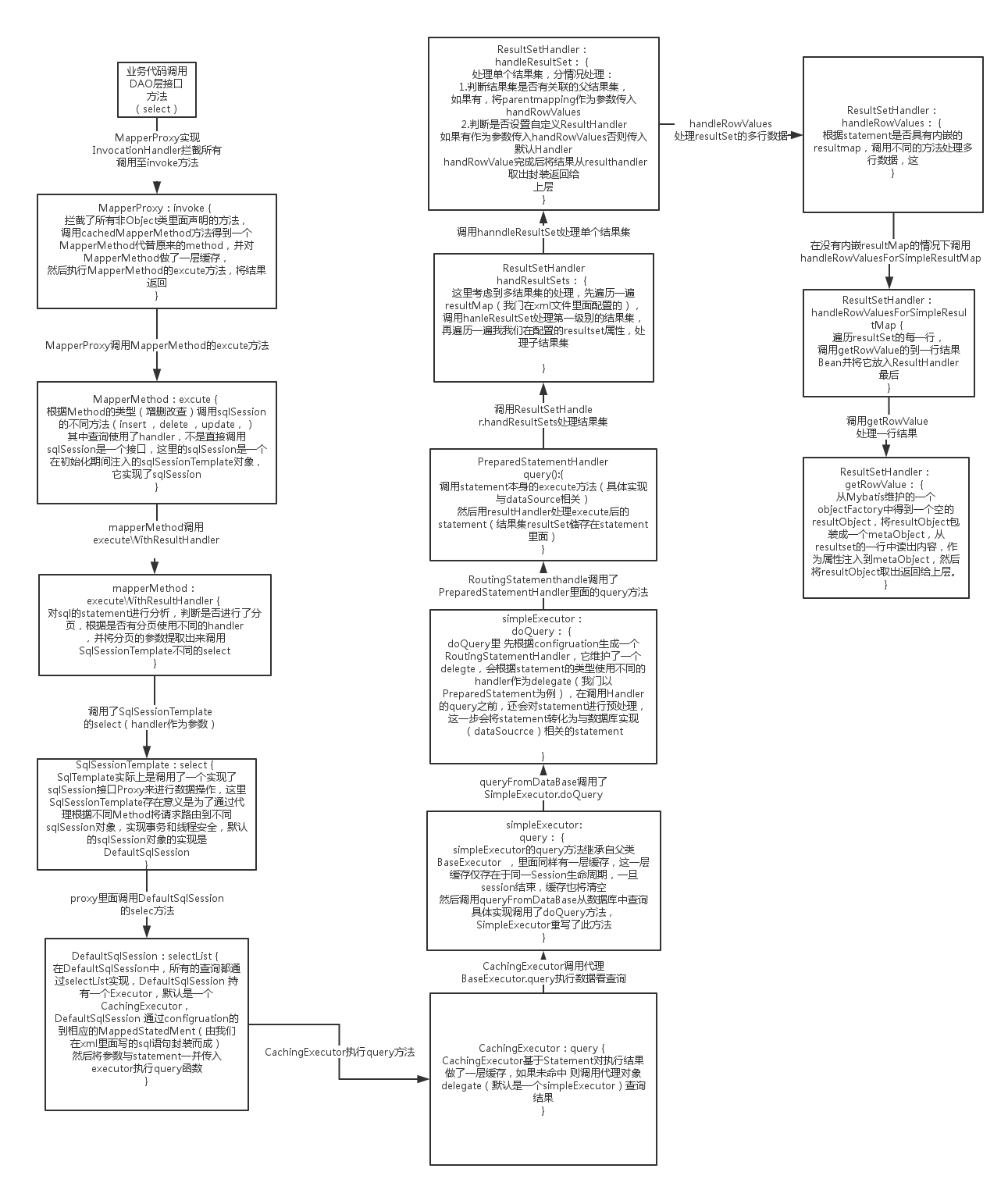

如果是查询，MyBatis则会使用ResultSetHandler来封装结果并返回给调用者，从而完成查询。其执行的完整流程图如下：
