[Java知识库]WebSocket通信原理和在Tomcat中实现源码详解（万字爆肝）

首发CSDN：徐同学呀，原创不易，转载请注明源链接。我是徐同学，用心输出高质量文章，希望对你有所帮助。本篇基于Tomcat10.0.6。建议收藏起来慢慢看。

文章目录

一、前言

WebSocket是一种全双工通信协议，即客户端可以向服务端发送请求，服务端也可以主动向客户端推送数据。这样的特点，使得它在一些实时性要求比较高的场景效果斐然（比如微信朋友圈实时通知、在线协同编辑等）。主流浏览器以及一些常见服务端通信框架（Tomcat、netty、undertow、webLogic等）都对WebSocket进行了技术支持。那么，WebSocket具体是什么？为什么会出现WebSocket？如何做到全双工通信？解决了什么问题？

灿烂而孤独的神

二、什么是WebSocket

1、HTTP/1.1的缺陷

HTTP/1.1最初是为网络中超文本资源（HTML），请求-响应传输而设计的，后来支持了传输更多类型的资源，如图片、视频等，但都没有改变它单向的请求-响应模式。

随着互联网的日益壮大，HTTP/1.1功能使用上已体现捉襟见肘的疲态。虽然可以通过某些方式满足需求（如Ajax、Comet），但是性能上还是局限于HTTP/1.1，那么HTTP/1.1有哪些缺陷呢：

请求-响应模式，只能客户端发送请求给服务端，服务端才可以发送响应数据给客户端。
传输数据为文本格式，且请求/响应头部冗长重复。

（为了区分HTTP/1.1和HTTP/1.2，下面描述中，HTTP均代表HTTP/1.1）

2、WebSocket发展历史

（1）背景

在WebSocket出现之前，主要通过长轮询和HTTP长连接实现实时数据更新，这种方式有个统称叫Comet，Tomcat8.5之前有对Comet基于流的HTTP长连接做支持，后来因为WebSocket的成熟和标准化，以及Comet自身依然是基于HTTP，在性能消耗和瓶颈上无法跳脱HTTP，就把Comet废弃了。

还有一个SPDY技术，也对HTTP进行了改进，多路复用流、服务器推送等，后来演化成HTTP/2.0，因为适用场景和解决的问题不同，暂不对HTTP/2.0做过多解释，不过对于HTTP/2.0和WebSocket在Tomcat实现中都是作为协议升级来处理的。

（Comet和SPDY的原理不是本篇重点，没有展开讲解，感兴趣的同学可自行百度）

（2）历史

在这种背景下，HTML5制定了WebSocket

筹备阶段，WebSocket被划分为HTML5标准的一部分，2008年6月，Michael Carter进行了一系列讨论，最终形成了称为WebSocket的协议。
2009年12月，Google Chrome 4是第一个提供标准支持的浏览器，默认情况下启用了WebSocket。
2010年2月，WebSocket协议的开发从W3C和WHATWG小组转移到IETF（TheInternet Engineering Task Force），并在Ian Hickson的指导下进行了两次修订。
2011年，IETF将WebSocket协议标准化为RFC 6455起，大多数Web浏览器都在实现支持WebSocket协议的客户端API。此外，已经开发了许多实现WebSocket协议的Java库。
2013年，发布JSR356标准，Java API for WebSocket。

（为什么要去了解WebSocket的发展历史和背景呢？个人认为可以更好的理解某个技术实现的演变历程，比如Tomcat，早期有Comet没有WebSocket时，Tomcat就对Comet做了支持，后来有WebSocket了，但是还没出JSR356标准，Tomcat就对Websocket做了支持，自定义API，再后来有了JSR356，Tomcat立马紧跟潮流，废弃自定义的API，实现JSR356那一套，这就使得在Tomcat7使用WebSocket的同学，想升为Tomcat8（其实Tomcat7.0.47之后就是JSR356标准了），发现WebSocket接入方式变了，而且一些细节也变了。）

3、WebSocket握手和双向通信

（1）定义

WebSocket全双工通信协议，在客户端和服务端建立连接后，可以持续双向通信，和HTTP同属于应用层协议，并且都依赖于传输层的TCP/IP协议。

虽然WebSocket有别于HTTP，是一种新协议，但是RFC 6455中规定：

it is designed to work over HTTP ports 80 and 443 as well as to support HTTP proxies and intermediaries.

WebSocket通过HTTP端口80和443进行工作，并支持HTTP代理和中介，从而使其与HTTP协议兼容。
为了实现兼容性，WebSocket握手使用HTTP Upgrade头从HTTP协议更改为WebSocket协议。
Websocket使用ws或wss的统一资源标志符（URI），分别对应明文和加密连接。

（2）握手（建立连接）

在双向通信之前，必须通过握手建立连接。Websocket通过 HTTP/1.1 协议的101状态码进行握手，首先客户端（如浏览器）发出带有特殊消息头（Upgrade、Connection）的请求到服务器，服务器判断是否支持升级，支持则返回响应状态码101，表示协议升级成功，对于WebSocket就是握手成功。

客户端请求示例：

GET /test HTTP/1.1
Host: server.example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: tFGdnEL/5fXMS9yKwBjllg==
Origin: http://example.com
Sec-WebSocket-Protocol: v10.stomp, v11.stomp, v12.stomp
Sec-WebSocket-Extensions: permessage-deflate; client_max_window_bits
Sec-WebSocket-Version: 13

Connection必须设置Upgrade，表示客户端希望连接升级。
Upgrade: websocket表明协议升级为websocket。
Sec-WebSocket-Key字段内记录着握手过程中必不可少的键值，由客户端（浏览器）生成，可以尽量避免普通HTTP请求被误认为Websocket协议。
Sec-WebSocket-Version 表示支持的Websocket版本。RFC6455要求使用的版本是13。
Origin字段是必须的。如果缺少origin字段，WebSocket服务器需要回复HTTP 403 状态码（禁止访问），通过Origin可以做安全校验。

服务端响应示例：

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: HaA6EjhHRejpHyuO0yBnY4J4n3A=
Sec-WebSocket-Extensions: permessage-deflate;client_max_window_bits=15
Sec-WebSocket-Protocol: v12.stomp

Sec-WebSocket-Accept的字段值是由握手请求中的Sec-WebSocket-Key的字段值生成的。成功握手确立WebSocket连接之后，通信时不再使用HTTP的数据帧，而采用WebSocket独立的数据帧。

WebSocket通信-来自图解HTTP

（3）消息帧

WebSocket使用二进制消息帧作为双向通信的媒介。何为消息帧？发送方将每个应用程序消息拆分为一个或多个帧，通过网络将它们传输到目的地，并重新组装解析出一个完整消息。

有别于HTTP/1.1文本消息格式（冗长的消息头和分隔符等），WebSocket消息帧规定一定的格式，以二进制传输，更加短小精悍。二者相同之处就是都是基于TCP/IP流式协议（没有规定消息边界）。

如下是消息帧的基本结构图：

Base Framing Protocol

FIN: 1 bit，表示该帧是否为消息的最后一帧。1-是，0-否。
RSV1,RSV2,RSV3: 1 bit each，预留(3位)，扩展的预留标志。一般情况为0，除非协商的扩展定义为非零值。如果接收到非零值且不为协商扩展定义，接收端必须使连接失败。
Opcode: 4 bits，定义消息帧的操作类型，如果接收到一个未知Opcode，接收端必须使连接失败。（0x0-延续帧，0x1-文本帧，0x2-二进制帧，0x8-关闭帧，0x9-PING帧，0xA-PONG帧（在接收到PING帧时，终端必须发送一个PONG帧响应，除非它已经接收到关闭帧），0x3-0x7保留给未来的非控制帧，0xB-F保留给未来的控制帧）
Mask: 1 bit，表示该帧是否为隐藏的，即被加密保护的。1-是，0-否。Mask=1时，必须传一个Masking-key，用于解除隐藏（客户端发送消息给服务器端，Mask必须为1）。
Payload length: 7 bits, 7+16 bits, or 7+64 bits，有效载荷数据的长度（扩展数据长度+应用数据长度，扩展数据长度可以为0）。

if 0-125, that is the payload length. If 126, the following 2 bytes interpreted as a 16-bit unsigned integer are the payload length. If 127, the following 8 bytes interpreted as a 64-bit unsigned integer (the most significant bit MUST be 0) are the payload length.

Masking-key: 0 or 4 bytes，用于解除帧隐藏（加密）的key，Mask=1时不为空，Mask=0时不用传。
Payload data: (x+y) bytes，有效载荷数据包括扩展数据（x bytes）和应用数据（y bytes）。有效载荷数据是用户真正要传输的数据。

这样的二进制消息帧设计，与HTTP协议相比，WebSocket协议可以提供约500:1的流量减少和3:1的延迟减少。

（4）挥手（关闭连接）

挥手相对于握手要简单很多，客户端和服务器端任何一方都可以通过发送关闭帧来发起挥手请求。发送关闭帧的一方，之后不再发送任何数据给对方；接收到关闭帧的一方，如果之前没有发送过关闭帧，则必须发送一个关闭帧作为响应。关闭帧中可以携带关闭原因。

在发送和接收一个关闭帧消息之后，就认为WebSocket连接已关闭，且必须关闭底层TCP连接。

除了通过关闭握手来关闭连接外，WebSocket连接也可能在另一方离开或底层TCP连接关闭时突然关闭。

4、WebSocket优点

较少的控制开销。在连接建立后，服务器和客户端之间交换数据时，用于协议控制的数据包头部相对于HTTP请求每次都要携带完整的头部，显著减少。
更强的实时性。由于协议是全双工的，所以服务器可以随时主动给客户端下发数据。相对于HTTP请求需要等待客户端发起请求服务端才能响应，延迟明显更少。
保持连接状态。与HTTP不同的是，Websocket需要先建立连接，这就使得其成为一种有状态的协议，之后通信时可以省略部分状态信息。而HTTP请求可能需要在每个请求都携带状态信息（如身份认证等）。
更好的二进制支持。Websocket定义了二进制帧，相对HTTP，可以更轻松地处理二进制内容。
支持扩展。Websocket定义了扩展，用户可以扩展协议、实现部分自定义的子协议。
更好的压缩效果。相对于HTTP压缩，Websocket在适当的扩展支持下，可以沿用之前内容的上下文，在传递类似的数据时，可以显著提高压缩率。

三、Java API for WebSocket（JSR356）

JSR356在Java EE7时归为Java EE标准的一部分（后来Java EE更名为Jakarta EE，世上再无Java EE，以下统一称Jakarta EE），所有兼容Jakarta EE的应用服务器，都必须遵循JSR356标准的WebSocket协议API。

WebSocket API

根据JSR356规定，建立WebSocket连接的服务器端和客户端，两端对称，可以互相通信，差异性较小，抽象成API，就是一个个Endpoint（端点），只不过服务器端的叫ServerEndpoint，客户端的叫ClientEndpoint。客户端向服务端发送WebSocket握手请求，建立连接后就创建一个ServerEndpoint对象。（这里的Endpoint和Tomcat连接器里的AbstractEndpoint名称上有点像，但是两个毫不相干的东西，就像周杰伦和周杰的关系。）

ServerEndpoint和ClientEndpoint在API上差异也很小，有相同的生命周期事件（OnOpen、OnClose、OnError、OnMessage），不同之处是ServerEndpoint作为服务器端点，可以指定一个URI路径供客户端连接，ClientEndpoint没有。

1、服务端API

服务器端的Endpoint有两种实现方式，一种是注解方式@ServerEndpoint，一种是继承抽象类Endpoint。

（1）注解方式@ServerEndpoint

首先看看@ServerEndpoint有哪些要素：

value，可以指定一个URI路径标识一个Endpoint。
subprotocols，用户在WebSocket协议下自定义扩展一些子协议。
decoders，用户可以自定义一些消息解码器，比如通信的消息是一个对象，接收到消息可以自动解码封装成消息对象。
encoders，有解码器就有编码器，定义解码器和编码器的好处是可以规范使用层消息的传输。
configurator，ServerEndpoint配置类，主要提供ServerEndpoint对象的创建方式扩展（如果使用Tomcat的WebSocket实现，默认是反射创建ServerEndpoint对象）。

ServerEndpoint

@ServerEndpoint可以注解到任何类上，但是想实现服务端的完整功能，还需要配合几个生命周期的注解使用，这些生命周期注解只能注解在方法上：

@OnOpen 建立连接时触发。
@OnClose 关闭连接时触发。
@OnError 发生异常时触发。
@OnMessage 接收到消息时触发。

（2）继承抽象类Endpoint

继承抽象类Endpoint，重写几个生命周期方法。

抽象类Endpoint

怎么没有onMessage方法，实现onMessage还需要继承实现一个接口jakarta.websocket.MessageHandler，MessageHandler接口又分为Partial和Whole，实现的MessageHandler需要在onOpen触发时注册到jakarta.websocket.Session中。

MessageHandler

继承抽象类Endpoint的方式相对于注解方式要麻烦的多，除了继承Endpoint和实现接口MessageHandler外，还必须实现一个jakarta.websocket.server.ServerApplicationConfig来管理Endpoint，比如给Endpoint分配URI路径。

ServerApplicationConfig

而encoders、decoders、configurator等配置信息由jakarta.websocket.server.ServerEndpointConfig管理，默认实现jakarta.websocket.server.DefaultServerEndpointConfig。

所以如果使用 Java 版WebSocket服务器端实现首推注解方式。

2、客户端API

对于客户端API，也是有注解方式和继承抽象类Endpoint方式。

注解方式，只需要将@ServerEndpoint换成@ClientEndpoint。
继承抽象类Endpoint方式，需要一个jakarta.websocket.ClientEndpointConfig来管理encoders、decoders、configurator等配置信息，默认实现jakarta.websocket.DefaultClientEndpointConfig。

3、上下文Session

WebSocket是一个有状态的连接，建立连接后的通信都是通过jakarta.websocket.Session保持状态，一个连接一个Session，每一个Session有一个唯一标识Id。

Session的主要职责涉及：

基础信息管理（request信息（getRequestURI、getRequestParameterMap、getPathParameters等）、协议版本getProtocolVersion、子协议getNegotiatedSubprotocol等）。
连接管理（状态判断isOpen、接收消息的MessageHandler、发送消息的异步远程端点RemoteEndpoint.Async和同步远程端点RemoteEndpoint.Basic等）。

4、HandshakeRequest 和 HandshakeResponse

HandshakeRequest 和 HandshakeResponse了解即可，这两个接口主要用于WebScoket握手升级过程中握手请求响应的封装，如果只是单纯使用WebSocket，不会接触到这两个接口。

（1）HandshakeRequest

HandshakeRequest

（2）HandshakeResponse

HandshakeResponse

Sec-WebSocket-Accept根据客户端传的Sec-WebSocket-Key生成，如下是Tomcat10.0.6 WebSocket源码实现中生成Sec-WebSocket-Accept的算法：

private static String getWebSocketAccept(String key) {
    byte[] digest = ConcurrentMessageDigest.digestSHA1(
            key.getBytes(StandardCharsets.ISO_8859_1), WS_ACCEPT);
    return Base64.encodeBase64String(digest);
}

5、WebSocketContainer

jakarta.websocket.WebSocketContainer顾名思义，就是WebSocket的容器，集大成者。其主要职责包括但不限于connectToServer，客户端连接服务器端，基于浏览器的WebSocket客户端连接服务器端，由浏览器支持，但是基于Java版的WebSocket客户端就可以通过WebSocketContainer#connectToServer向服务端发起连接请求。

WebSocketContainer局部

四、WebSocket基于Tomcat应用

（如下使用的是javax.websocket包，未使用最新的jakarta.websocket，主要是测试项目基于SpringBoot+Tomcat9.x的，Java API for WebSocket版本需要保持一致。）

1、服务器端实现

（1）@ServerEndpoint注解方式

import javax.websocket.*;
import javax.websocket.server.PathParam;
import javax.websocket.server.ServerEndpoint;
import java.io.IOException;
import java.util.concurrent.ConcurrentHashMap;
import java.util.concurrent.atomic.AtomicLong;

@ServerEndpoint(value = "/ws/test/{userId}", encoders = {MessageEncoder.class}, decoders = {MessageDecoder.class}, configurator = MyServerConfigurator.class)
public class WebSocketServerEndpoint {
    private Session session;
    private String userId;
    @OnOpen
    public void OnOpen(Session session, @PathParam(value = "userId") String userId) {
        this.session = session;
        this.userId = userId;
        // 建立连接后，将连接存到一个map里
        endpointMap.put(userId, this);
        Message message = new Message(0, "connected, hello " + userId);
        sendMsg(message);
    }

    @OnClose
    public void OnClose() {
        // 关闭连接时触发，从map中删除连接
        endpointMap.remove(userId);
        System.out.println("server closed...");
    }

    @OnMessage
    public void onMessage(Message message) {
        System.out.println("server recive message=" + message.toString());
    }

    @OnError
    public void onError(Throwable t) throws Throwable {
        this.session.close(new CloseReason(CloseReason.CloseCodes.CLOSED_ABNORMALLY, "系统异常"));
        t.printStackTrace();
    }

    /**
     * 群发
     * @param data
     */
    public void sendAllMsg(Message data) {
        for (WebSocketServerEndpoint value : endpointMap.values()) {
            value.sendMsgAsync(data);
        }
    }

    /**
     * 推送消息给指定 userId
     * @param data
     * @param userId
     */
    public void sendMsg(Message data, String userId) {
        WebSocketServerEndpoint endpoint = endpointMap.get(userId);
        if (endpoint == null) {
            System.out.println("not conected to " + userId);
            return;
        }
        endpoint.sendMsgAsync(data);
    }

    private void sendMsg(Message data) {
        try {
            this.session.getBasicRemote().sendObject(data);
        } catch (IOException ioException) {
            ioException.printStackTrace();
        } catch (EncodeException e) {
            e.printStackTrace();
        }
    }

    private void sendMsgAsync(Message data) {
        this.session.getAsyncRemote().sendObject(data);
    }
    // 存储建立连接的Endpoint
    private static ConcurrentHashMap<String, WebSocketServerEndpoint> endpointMap = new ConcurrentHashMap<String, WebSocketServerEndpoint>();
}

每一个客户端与服务器端建立连接后，都会生成一个WebSocketServerEndpoint，可以通过一个Map将其与userId对应存起来，为后续群发广播和单独推送消息给某个客户端提供便利。

注意：@ServerEndpoint的encoders、decoders、configurator等配置信息在实际使用中可以不定义，如果项目简单，完全可以用默认的。

如果通信消息被封装成一个对象，如示例的Message（因为源码过于简单就不展示了，属性主要有code、msg、data），就必须提供编码器和解码器。也可以在每次发送消息时硬编码转为字符串，在接收到消息时转为Message。有了编码器和解码器，显得比较规范，转为字符串由编码器做，字符串转为对象由解码器做，但也使得架构变复杂了，视项目需求而定。

MessageEncoder

MessageDecoder

Configurator的用处就是自定义Endpoint对象创建方式，默认Tomcat提供的是通过反射。WebScoket是每个连接都会创建一个Endpoint对象，如果连接比较多，很频繁，通过反射创建，用后即毁，可能不是一个好主意，所以可以搞一个对象池，用过回收，用时先从对象池中拿，有就重置，省去实例化分配内存等消耗过程。

MyServerConfigurator

如果使用SpringBoot内置Tomcat、undertow、Netty等，接入WebSocket时除了加@ServerEndpoint还需要加一个@Component，再给Spring注册一个ServerEndpointExporter类，这样，服务端Endpoint就交由Spring去扫描注册了。

@Configuration
public class WebSocketConfig {
    @Bean
    public ServerEndpointExporter serverEndpointExporter() {
        ServerEndpointExporter serverEndpointExporter = new ServerEndpointExporter();
        return serverEndpointExporter;
    }
}

外置Tomcat就不需要这么麻烦，Tomcat会默认扫描classpath下带有@ServerEndpoint注解的类。(SpringBoot接入Websocket后续会单独出文章讲解，也挺有意思的)

（2）继承抽象类Endpoint方式

import javax.websocket.*;
import java.io.IOException;
import java.util.concurrent.ConcurrentHashMap;

public class WebSocketServerEndpoint extends Endpoint {
    private Session session;
    private String userId;

    @Override
    public void onOpen(Session session, EndpointConfig endpointConfig) {
        this.session = session;
        this.userId = session.getPathParameters().get("userId");
        session.addMessageHandler(new MessageHandler());
        endpointMap.put(userId, this);
        Message message = new Message(0, "connected, hello " + userId);
        sendMsg(message);
    }

    @Override
    public void onClose(Session session, CloseReason closeReason) {
        endpointMap.remove(userId);
    }

    @Override
    public void onError(Session session, Throwable throwable) {
        throwable.printStackTrace();
    }

    /**
     * 群发
     * @param data
     */
    public void sendAllMsg(Message data) {
        for (WebSocketServerEndpoint value : endpointMap.values()) {
            value.sendMsgAsync(data);
        }
    }

    /**
     * 推送消息给指定 userId
     * @param data
     * @param userId
     */
    public void sendMsg(Message data, String userId) {
        WebSocketServerEndpoint endpoint = endpointMap.get(userId);
        if (endpoint == null) {
            System.out.println("not conected to " + userId);
            return;
        }
        endpoint.sendMsgAsync(data);
    }

    private void sendMsg(Message data) {
        try {
            this.session.getBasicRemote().sendObject(data);
        } catch (IOException ioException) {
            ioException.printStackTrace();
        } catch (EncodeException e) {
            e.printStackTrace();
        }
    }

    private void sendMsgAsync(Message data) {
        this.session.getAsyncRemote().sendObject(data);
    }

    private class MessageHandler implements javax.websocket.MessageHandler.Whole<Message> {

        @Override
        public void onMessage(Message message) {
            System.out.println("server recive message=" + message.toString());
        }
    }

    private static ConcurrentHashMap<String, WebSocketServerEndpoint> endpointMap = new ConcurrentHashMap<String, WebSocketServerEndpoint>();

}

继承抽象类Endpoint方式比加注解@ServerEndpoint方式麻烦的很，主要是需要自己实现MessageHandler和ServerApplicationConfig。@ServerEndpoint的话都是使用默认的，原理上差不多，只是注解更自动化，更简洁。

MessageHandler做的事情，一个@OnMessage就搞定了，ServerApplicationConfig做的URI映射、decoders、encoders，configurator等，一个@ServerEndpoint就可以了。

import javax.websocket.Decoder;
import javax.websocket.Encoder;
import javax.websocket.Endpoint;
import javax.websocket.server.ServerApplicationConfig;
import javax.websocket.server.ServerEndpointConfig;
import java.util.ArrayList;
import java.util.HashSet;
import java.util.List;
import java.util.Set;

public class MyServerApplicationConfig implements ServerApplicationConfig {
    @Override
    public Set<ServerEndpointConfig> getEndpointConfigs(Set<Class<? extends Endpoint>> set) {
        Set<ServerEndpointConfig> result = new HashSet<ServerEndpointConfig>();
        List<Class<? extends Decoder>> decoderList = new ArrayList<Class<? extends Decoder>>();
        decoderList.add(MessageDecoder.class);
        List<Class<? extends Encoder>> encoderList = new ArrayList<Class<? extends Encoder>>();
        encoderList.add(MessageEncoder.class);

        if (set.contains(WebSocketServerEndpoint3.class)) {
            ServerEndpointConfig serverEndpointConfig = ServerEndpointConfig.Builder
                    .create(WebSocketServerEndpoint3.class, "/ws/test3")
                    .decoders(decoderList)
                    .encoders(encoderList)
                    .configurator(new MyServerConfigurator())
                    .build();
            result.add(serverEndpointConfig);
        }
        return result;
    }

    @Override
    public Set<Class<?>> getAnnotatedEndpointClasses(Set<Class<?>> set) {
        return set;
    }
}

如果使用SpringBoot内置Tomcat，则不需要ServerApplicationConfig了，但是需要给Spring注册一个ServerEndpointConfig。

@Bean
public ServerEndpointConfig serverEndpointConfig() {
    List<Class<? extends Decoder>> decoderList = new ArrayList<Class<? extends Decoder>>();
    decoderList.add(MessageDecoder.class);
    List<Class<? extends Encoder>> encoderList = new ArrayList<Class<? extends Encoder>>();
    encoderList.add(MessageEncoder.class);
    ServerEndpointConfig serverEndpointConfig = ServerEndpointConfig.Builder
            .create(WebSocketServerEndpoint3.class, "/ws/test3/{userId}")
            .decoders(decoderList)
            .encoders(encoderList)
            .configurator(new MyServerConfigurator())
            .build();
    return serverEndpointConfig;
}

（3）早期Tomcat7中Server端实现对比

Tomcat7早期版本7.0.47之前还没有出JSR 356时，自己搞了一套接口，其实就是一个Servlet。

和遵循JSR356标准的版本对比，有一个比较大的变化是，createWebSocketInbound创建生命周期事件处理器StreamInbound的时机是WebSocket协议升级之前，此时还可以通过用户线程缓存（ThreadLocal等）的HttpServletRequest对象，获取一些请求头等信息。

而遵循JSR356标准的版本实现，创建生命周期事件处理的Endpoint是在WebSocket协议升级完成（经过HTTP握手）之后创建的，而WebSocket握手成功给客户端响应101前，会结束销毁HttpServletRequest对象，此时是获取不到请求头等信息的。

import org.apache.catalina.websocket.StreamInbound;
import org.apache.catalina.websocket.WebSocketServlet;

import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServletRequest;

@WebServlet(urlPatterns = "/ws/test")
public class MyWeSocketServlet extends WebSocketServlet {

    @Override
    protected StreamInbound createWebSocketInbound(String subProtocol, HttpServletRequest request) {
        MyMessageInbound messageInbound = new MyMessageInbound(subProtocol, request);
        return messageInbound;
    }

}

import org.apache.catalina.websocket.MessageInbound;
import org.apache.catalina.websocket.WsOutbound;

import javax.servlet.http.HttpServletRequest;
import java.io.IOException;
import java.nio.ByteBuffer;
import java.nio.CharBuffer;

public class MyMessageInbound extends MessageInbound {

    private String subProtocol;
    private HttpServletRequest request;

    public MyMessageInbound(String subProtocol, HttpServletRequest request) {
        this.subProtocol = subProtocol;
        this.request = request;
    }

    @Override
    protected void onOpen(WsOutbound outbound) {
        String msg = "connected, hello";
        ByteBuffer byteBuffer = ByteBuffer.wrap(msg.getBytes());
        try {
            outbound.writeBinaryMessage(byteBuffer);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    @Override
    protected void onClose(int status) {
    }


    @Override
    protected void onBinaryMessage(ByteBuffer byteBuffer) throws IOException {
        // 接收到客户端信息
    }

    @Override
    protected void onTextMessage(CharBuffer charBuffer) throws IOException {
        // 接收到客户端信息
    }
}

2、客户端实现

（1）前端js版

js版的客户端主要依托浏览器对WebScoket的支持，在生命周期事件触发上和服务器端的差不多，这也应证了建立WebSocket连接的两端是对等的。

编写WebSocket客户端需要注意以下几点：

和服务器端商议好传输的消息的格式，一般为json字符串，比较直观，编码解码都很简单，也可以是其他商定的格式。
需要心跳检测，定时给服务器端发送消息，保持连接正常。
正常关闭连接，即关闭浏览器窗口前主动关闭连接，以免服务器端抛异常。
如果因为异常断开连接，支持重连。

// 对websocket进行简单封装
WebSocketOption.prototype = {
    // 创建websocket操作
    createWebSocket: function () {
        try {
            if('WebSocket' in window) {
                this.ws = new WebSocket(this.wsUrl);
            } else if('MozWebSocket' in window) {
                this.ws = new MozWebSocket(this.wsUrl);
            } else {
                alert("您的浏览器不支持websocket协议,建议使用新版谷歌、火狐等浏览器，请勿使用IE10以下浏览器，360浏览器请使用极速模式，不要使用兼容模式！");
            }
            this.lifeEventHandle();
        } catch(e) {
            this.reconnect(this.wsUrl);
            console.log(e);
        }
    },
    // 生命周期事件操作
    lifeEventHandle: function() {
        var self = this;
        this.ws.onopen = function (event) {
            self.connectCount = 1;
            //心跳检测重置
            if (self.heartCheck == null) {
                self.heartCheck = new HeartCheckObj(self.ws);
            }
            self.sendMsg(5, "")
            self.heartCheck.reset().start();
            console.log("websocket连接成功!" + new Date().toUTCString());
        };
        this.ws.onclose = function (event) {
            // 全部设置为初始值
            self.heartCheck = null;
            self.reconnect(self.wsUrl);
            console.log("websocket连接关闭!" + new Date().toUTCString());
        };
        this.ws.onerror = function () {
            self.reconnect(self.wsUrl);
            console.log("websocket连接错误!");
        };
        //如果获取到消息，心跳检测重置
        this.ws.onmessage = function (event) {
            //心跳检测重置
            if (self.heartCheck == null) {
                self.heartCheck = new HeartCheckObj(self.ws);
            }
            self.heartCheck.reset().start();
            console.log("websocket收到消息啦:" + event.data);
            // 业务处理
            // 接收到的消息可以放到localStorage里，然后在其他地方取出来
        }
    },
    // 断线重连操作
    reconnect: function() {
        var self = this;
        if (this.lockReconnect) return;
        console.log(this.lockReconnect)
        this.lockReconnect = true;
        //没连接上会一直重连，设置延迟避免请求过多,重连时间设置按倍数增加
        setTimeout(function () {
            self.createWebSocket(self.wsUrl);
            self.lockReconnect = false;
            self.connectCount++;
        }, 10000 * (self.connectCount));
    },
    // 发送消息操作
    sendMsg: function(cmd, data) {
        var sendData = {"cmd": cmd, "msg": data};
        try {
            this.ws.send(JSON.stringify(sendData));
        } catch(err) {
            console.log("发送数据失败， err=" + err)
        }
    },
    // 关闭websocket接口操作
    closeWs: function() {
        this.ws.close();
    }
}

/**
 * 封装心跳检测对象<p>
 */
function HeartCheckObj(ws) {
    this.ws = ws;
    // 心跳时间
    this.timeout = 10000;
    // 定时事件
    this.timeoutObj = null;
    // 自动断开事件
    this.serverTimeoutObj = null;
}
HeartCheckObj.prototype = {
    setWs: function(ws) {
        this.ws = ws;
    },
    reset: function() {
        clearTimeout(this.timeoutObj);
        clearTimeout(this.serverTimeoutObj);
        return this;
    },
    // 开始心跳检测
    start: function() {
        var self = this;
        this.timeoutObj = setTimeout(function() {
            //这里发送一个心跳，后端收到后，返回一个心跳消息，
            //onmessage拿到返回的心跳就说明连接正常
            var ping = {"cmd":1, "msg": "ping"};
            self.ws.send(JSON.stringify(ping));
            //如果onmessage那里超过一定时间还没重置，说明后端主动断开了
            self.serverTimeoutObj = setTimeout(function() {
                //如果onclose会执行reconnect，我们执行ws.close()就行了.如果直接执行reconnect 会触发onclose导致重连两次
                self.ws.close();
            }, self.timeout)
        }, self.timeout)
    }
}

/**
 * -------------------------
 *  创建websocket的主流程   *
 * -------------------------
 */
var currentDomain = document.domain;
var wsUrl = "ws://" + currentDomain + "/test"

var webSocketOption = new WebSocketOption(wsUrl)
webSocketOption.createWebSocket()

// 监听窗口关闭事件，当窗口关闭时，主动去关闭websocket连接，防止连接还没断开就关闭窗口，server端会抛异常。
window.onbeforeunload = function() {
    webSocketOption.closeWs();
}

这里推荐一个在线测试WebSocket连接和发送消息的网站easyswoole.com/wstool.html：

wstool

真的很牛逼，很方便，很简单。还有源码github：https://github.com/easy-swoole/wstool，感兴趣可以看看。

（2）@ClientEndpoint注解方式

Java版客户端不用多说，把@ServerEndpoint换成@ClientEndpoint就可以了，其他都一样。@ClientEndpoint比@ServerEndpoint就少了一个value，不需要设置URI。

@ClientEndpoint(encoders = {MessageEncoder.class}, decoders = {MessageDecoder.class})
public class WebSocketClientEndpoint {
    private Session session;
    @OnOpen
    public void OnOpen(Session session) {
        this.session = session;
        Message message = new Message(0, "connecting...");

        sendMsg(message);
    }

    @OnClose
    public void OnClose() {
        Message message = new Message(0, "client closed...");

        sendMsg(message);
        System.out.println("client closed");
    }

    @OnMessage
    public void onMessage(Message message) {
        System.out.println("client recive message=" + message.toString());
    }

    @OnError
    public void onError(Throwable t) throws Throwable {
        t.printStackTrace();
    }

    public void sendMsg(Message data) {
        try {
            this.session.getBasicRemote().sendObject(data);
        } catch (IOException ioException) {
            ioException.printStackTrace();
        } catch (EncodeException e) {
            e.printStackTrace();
        }
    }

    public void sendMsgAsync(Message data) {
        this.session.getAsyncRemote().sendObject(data);
    }
}

连接服务器端：

WebSocketContainer container = ContainerProvider.getWebSocketContainer();
container.connectToServer(WebSocketClientEndpoint.class,
        new URI("ws://localhost:8080/ws/test"));

（3）继承抽象类Endpoint方式

继承抽象类Endpoint方式也和服务器端的差不多，但是不需要实现ServerApplicationConfig，需要实例化一个ClientEndpointConfig。Endpoint实现类和服务器端的一样，就省略了，如下是连接服务器端的代码：

ClientEndpointConfig clientEndpointConfig = ClientEndpointConfig.Builder.create().build();
container.connectToServer(new WebSocketClientEndpoint(),clientEndpointConfig,
        new URI("ws://localhost:8080/websocket/hello"));

3、基于Nginx反向代理注意事项

一般web服务器会用Nginx做反向代理，经过Nginx反向转发的HTTP请求不会带上Upgrade和Connection消息头，所以需要在Nginx配置里显式指定需要升级为WebSocket的URI带上这两个头：

location /chat/ {
    proxy_pass http://backend;
    proxy_http_version 1.1;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade";

    proxy_connect_timeout 4s;
    proxy_read_timeout 7200s;
    proxy_send_timeout 12s;
}

默认情况下，如果代理服务器在60秒内没有传输任何数据，连接将被关闭。这个超时可以通过proxy_read_timeout指令来增加。或者，可以将代理服务器配置为定期发送WebSocket PING帧以重置超时并检查连接是否仍然活跃。

具体可参考：http://nginx.org/en/docs/http/websocket.html

五、WebSocket在Tomcat中的源码实现

所有兼容Java EE的应用服务器，必须遵循JSR356 WebSocket Java API标准，Tomcat也不例外。而且Tomcat也是支持WebSocket最早的Web应用服务器框架（之一），在还没有出JSR356标准时，就已经自定义了一套WebSocket API，但是JSR356一出，不得不改弦更张。

通过前面的讲解，在使用上完全没有问题，但是有几个问题完全是黑盒的：

Server Endpoint 是如何被扫描加载的？
WebSocket是如何借助HTTP 进行握手升级的？
WebSocket建立连接后如何保持连接不断，互相通信的？

（如下源码解析，需要对Tomcat连接器源码有一定了解）

1、WsSci初始化

Tomcat 提供了一个org.apache.tomcat.websocket.server.WsSci类来初始化、加载WebSocket。从类名上顾名思义，利用了Sci加载机制，何为Sci加载机制？就是实现接口 jakarta.servlet.ServletContainerInitializer，在Tomcat部署装载Web项目（org.apache.catalina.core.StandardContext#startInternal）时主动触发ServletContainerInitializer#onStartup，做一些扩展的初始化操作。

WsSci主要做了一件事，就是扫描加载Server Endpoint，并将其加到WebSocket容器里jakarta.websocket.WebSocketContainer。

WsSci主要会扫描三种类：

加了@ServerEndpoint的类。
Endpoint的子类。
ServerApplicationConfig的子类。

（1）WsSci#onStartup

@HandlesTypes({ServerEndpoint.class, ServerApplicationConfig.class,
        Endpoint.class})
public class WsSci implements ServletContainerInitializer {

    @Override
    public void onStartup(Set<Class<?>> clazzes, ServletContext ctx)
            throws ServletException {

        WsServerContainer sc = init(ctx, true);

        if (clazzes == null || clazzes.size() == 0) {
            return;
        }

        // Group the discovered classes by type
        Set<ServerApplicationConfig> serverApplicationConfigs = new HashSet<>();
        Set<Class<? extends Endpoint>> scannedEndpointClazzes = new HashSet<>();
        Set<Class<?>> scannedPojoEndpoints = new HashSet<>();

        try {
            // wsPackage is "jakarta.websocket."
            String wsPackage = ContainerProvider.class.getName();
            wsPackage = wsPackage.substring(0, wsPackage.lastIndexOf('.') + 1);
            for (Class<?> clazz : clazzes) {
                JreCompat jreCompat = JreCompat.getInstance();
                int modifiers = clazz.getModifiers();
                if (!Modifier.isPublic(modifiers) ||
                        Modifier.isAbstract(modifiers) ||
                        Modifier.isInterface(modifiers) ||
                        !jreCompat.isExported(clazz)) {
                    // Non-public, abstract, interface or not in an exported
                    // package (Java 9+) - skip it.
                    continue;
                }
                // Protect against scanning the WebSocket API JARs
                // 防止扫描WebSocket API jar
                if (clazz.getName().startsWith(wsPackage)) {
                    continue;
                }
                if (ServerApplicationConfig.class.isAssignableFrom(clazz)) {
                    // 1、clazz是ServerApplicationConfig子类
                    serverApplicationConfigs.add(
                            (ServerApplicationConfig) clazz.getConstructor().newInstance());
                }
                if (Endpoint.class.isAssignableFrom(clazz)) {
                    // 2、clazz是Endpoint子类
                    @SuppressWarnings("unchecked")
                    Class<? extends Endpoint> endpoint =
                            (Class<? extends Endpoint>) clazz;
                    scannedEndpointClazzes.add(endpoint);
                }
                if (clazz.isAnnotationPresent(ServerEndpoint.class)) {
                    // 3、clazz是加了注解ServerEndpoint的类
                    scannedPojoEndpoints.add(clazz);
                }
            }
        } catch (ReflectiveOperationException e) {
            throw new ServletException(e);
        }

        // Filter the results
        Set<ServerEndpointConfig> filteredEndpointConfigs = new HashSet<>();
        Set<Class<?>> filteredPojoEndpoints = new HashSet<>();

        if (serverApplicationConfigs.isEmpty()) {
            // 从这里看出@ServerEndpoint的服务器端是可以不用ServerApplicationConfig的
            filteredPojoEndpoints.addAll(scannedPojoEndpoints);
        } else {
            // serverApplicationConfigs不为空，
            for (ServerApplicationConfig config : serverApplicationConfigs) {
                Set<ServerEndpointConfig> configFilteredEndpoints =
                        config.getEndpointConfigs(scannedEndpointClazzes);
                if (configFilteredEndpoints != null) {
                    filteredEndpointConfigs.addAll(configFilteredEndpoints);
                }
                // getAnnotatedEndpointClasses 对于 scannedPojoEndpoints起到一个过滤作用
                // 不满足条件的后面不加到WsServerContainer里
                Set<Class<?>> configFilteredPojos =
                        config.getAnnotatedEndpointClasses(
                                scannedPojoEndpoints);
                if (configFilteredPojos != null) {
                    filteredPojoEndpoints.addAll(configFilteredPojos);
                }
            }
        }

        try {
            // 继承抽象类Endpoint的需要使用者手动封装成ServerEndpointConfig
            // 而加了注解@ServerEndpoint的类 Tomcat会自动封装成ServerEndpointConfig
            // Deploy endpoints
            for (ServerEndpointConfig config : filteredEndpointConfigs) {
                sc.addEndpoint(config);
            }
            // Deploy POJOs
            for (Class<?> clazz : filteredPojoEndpoints) {
                sc.addEndpoint(clazz, true);
            }
        } catch (DeploymentException e) {
            throw new ServletException(e);
        }
    }


    static WsServerContainer init(ServletContext servletContext,
            boolean initBySciMechanism) {

        WsServerContainer sc = new WsServerContainer(servletContext);

        servletContext.setAttribute(
                Constants.SERVER_CONTAINER_SERVLET_CONTEXT_ATTRIBUTE, sc);
        // 注册监听器WsSessionListener给servletContext，
        // 在http session销毁时触发 ws session的关闭销毁
        servletContext.addListener(new WsSessionListener(sc));
        // Can't register the ContextListener again if the ContextListener is
        // calling this method
        if (initBySciMechanism) {
            // 注册监听器WsContextListener给servletContext，
            // 在 servletContext初始化时触发WsSci.init
            // 在 servletContext销毁时触发WsServerContainer的销毁
            // 不过呢，只在WsSci.onStartup时注册一次
            servletContext.addListener(new WsContextListener());
        }
        return sc;
    }
}

从上述源码中可以看出ServerApplicationConfig起到一个过滤的作用：

当没有ServerApplicationConfig时，加了@ServerEndpoint的类会默认全部加到一个Set集合（filteredPojoEndpoints），所以加了@ServerEndpoint的类可以不需要自定义实现ServerApplicationConfig。
当有ServerApplicationConfig时，ServerApplicationConfig#getEndpointConfigs用来过滤Endpoint子类，并且Endpoint子类必须封装成一个ServerEndpointConfig。
ServerApplicationConfig#getAnnotatedEndpointClasses用来过滤加了注解@ServerEndpoint的类，一般空实现就行了（如果不想某个类被加到WsServerContainer里，那不加@ServerEndpoint不就可以了）。

过滤之后的Endpoint子类和加了注解@ServerEndpoint的类会分别调用不同形参的WsServerContainer#addEndpoint，将其加到WsServerContainer里。

（2）WsServerContainer#addEndpoint

将Endpoint子类加到WsServerContainer里，调用的是形参为ServerEndpointConfig的addEndpoint：

public void addEndpoint(ServerEndpointConfig sec) throws DeploymentException {
    addEndpoint(sec, false);
}

因为Endpoint子类需要使用者封装成ServerEndpointConfig，不需要Tomcat来封装。

将加了注解@ServerEndpoint的类加到WsServerContainer，调用的是形参为Class<?>的addEndpoint（fromAnnotatedPojo参数暂时在这个方法里没什么用处）：

该方法主要职责就是解析@ServerEndpoint，获取path、decoders、encoders、configurator等构建一个ServerEndpointConfig对象

@ServerEndpoint-andEndpoint

最终调用的都是如下这个比较复杂的方法，fromAnnotatedPojo表示是否是加了@ServerEndpoint的类。主要做了两件事：

对加了@ServerEndpoint类的生命周期方法（@OnOpen、@OnClose、@OnError、@OnMessage）的扫描和映射封装。
对path的有效性检查和path param解析。

addEndpoint

（3）PojoMethodMapping方法映射和形参解析

PojoMethodMapping构造函数比较长，主要是对加了@OnOpen、@OnClose、@OnError、@OnMessage的方法进行校验和映射，以及对每个方法的形参进行解析和校验，主要逻辑总结如下：

对当前类以及其父类中的方法进行扫描。
当前类中不能存在多个相同注解的方法，否则会抛出Duplicate annotation异常。
父类和子类中存在相同注解的方法，子类必须重写该方法，否则会抛出Duplicate annotation异常。
对于@OnMessage，可以有多个，但是接收消息的类型必须不同，消息类型大概分为三种：PongMessage心跳消息、字节型、字符型。
如果扫描到对的注解都是父类的方法，子类重写了该方法，但是没有加响应的注解，则会被清除。
形参解析。

public PojoMethodMapping(Class<?> clazzPojo, List<Class<? extends Decoder>> decoderClazzes, String wsPath,
        InstanceManager instanceManager) throws DeploymentException {

    this.wsPath = wsPath;

    List<DecoderEntry> decoders = Util.getDecoders(decoderClazzes, instanceManager);
    Method open = null;
    Method close = null;
    Method error = null;
    Method[] clazzPojoMethods = null;
    Class<?> currentClazz = clazzPojo;
    while (!currentClazz.equals(Object.class)) {
        Method[] currentClazzMethods = currentClazz.getDeclaredMethods();
        if (currentClazz == clazzPojo) {
            clazzPojoMethods = currentClazzMethods;
        }
        for (Method method : currentClazzMethods) {
            if (method.isSynthetic()) {
                // Skip all synthetic methods.
                // They may have copies of annotations from methods we are
                // interested in and they will use the wrong parameter type
                // (they always use Object) so we can't used them here.
                continue;
            }
            if (method.getAnnotation(OnOpen.class) != null) {
                checkPublic(method);
                if (open == null) {
                    open = method;
                } else {
                    if (currentClazz == clazzPojo ||
                            !isMethodOverride(open, method)) {
                        // Duplicate annotation
                        // 抛出Duplicate annotation异常的两种情况：
                        // 1. 当前的类有多个相同注解的方法，如有两个@OnOpen
                        // 2. 当前类时父类，有相同注解的方法，但是其子类没有重写这个方法
                        // 即 父类和子类有多个相同注解的方法，且没有重写关系
                        throw new DeploymentException(sm.getString(
                                "pojoMethodMapping.duplicateAnnotation",
                                OnOpen.class, currentClazz));
                    }
                }
            } else if (method.getAnnotation(OnClose.class) != null) {
                checkPublic(method);
                if (close == null) {
                    close = method;
                } else {
                    if (currentClazz == clazzPojo ||
                            !isMethodOverride(close, method)) {
                        // Duplicate annotation
                        throw new DeploymentException(sm.getString(
                                "pojoMethodMapping.duplicateAnnotation",
                                OnClose.class, currentClazz));
                    }
                }
            } else if (method.getAnnotation(OnError.class) != null) {
                checkPublic(method);
                if (error == null) {
                    error = method;
                } else {
                    if (currentClazz == clazzPojo ||
                            !isMethodOverride(error, method)) {
                        // Duplicate annotation
                        throw new DeploymentException(sm.getString(
                                "pojoMethodMapping.duplicateAnnotation",
                                OnError.class, currentClazz));
                    }
                }
            } else if (method.getAnnotation(OnMessage.class) != null) {
                checkPublic(method);
                MessageHandlerInfo messageHandler = new MessageHandlerInfo(method, decoders);
                boolean found = false;
                // 第一次扫描OnMessage时，onMessage为空，不会走下面的for，然后就把messageHandler加到onMessage里
                // 如果非首次扫描到这里，即向上扫描父类，允许有多个接收消息类型完全不同的onmessage
                for (MessageHandlerInfo otherMessageHandler : onMessage) {
                    // 如果多个onmessage接收的消息类型有相同的，则可能会抛出Duplicate annotation
                    // 1. 同一个类中多个onmessage有接收相同类型的消息
                    // 2. 父子类中多个onmessage有接收相同类型的消息，但不是重写关系
                    if (messageHandler.targetsSameWebSocketMessageType(otherMessageHandler)) {
                        found = true;
                        if (currentClazz == clazzPojo ||
                            !isMethodOverride(messageHandler.m, otherMessageHandler.m)) {
                            // Duplicate annotation
                            throw new DeploymentException(sm.getString(
                                    "pojoMethodMapping.duplicateAnnotation",
                                    OnMessage.class, currentClazz));
                        }
                    }
                }
                if (!found) {
                    onMessage.add(messageHandler);
                }
            } else {
                // Method not annotated
            }
        }
        currentClazz = currentClazz.getSuperclass();
    }
    // If the methods are not on clazzPojo and they are overridden
    // by a non annotated method in clazzPojo, they should be ignored
    if (open != null && open.getDeclaringClass() != clazzPojo) {
        // open 有可能是父类的，子类即clazzPojo有重写该方法，但是没有加OnOpen注解
        // 则 open置为null
        if (isOverridenWithoutAnnotation(clazzPojoMethods, open, OnOpen.class)) {
            open = null;
        }
    }
    if (close != null && close.getDeclaringClass() != clazzPojo) {
        if (isOverridenWithoutAnnotation(clazzPojoMethods, close, OnClose.class)) {
            close = null;
        }
    }
    if (error != null && error.getDeclaringClass() != clazzPojo) {
        if (isOverridenWithoutAnnotation(clazzPojoMethods, error, OnError.class)) {
            error = null;
        }
    }
    List<MessageHandlerInfo> overriddenOnMessage = new ArrayList<>();
    for (MessageHandlerInfo messageHandler : onMessage) {
        if (messageHandler.m.getDeclaringClass() != clazzPojo
                && isOverridenWithoutAnnotation(clazzPojoMethods, messageHandler.m, OnMessage.class)) {
            overriddenOnMessage.add(messageHandler);
        }
    }
    // 子类重写了的onmessage方法，但没有加OnMessage注解的需要从onMessage list 中删除
    for (MessageHandlerInfo messageHandler : overriddenOnMessage) {
        onMessage.remove(messageHandler);
    }
    this.onOpen = open;
    this.onClose = close;
    this.onError = error;
    // 参数解析
    onOpenParams = getPathParams(onOpen, MethodType.ON_OPEN);
    onCloseParams = getPathParams(onClose, MethodType.ON_CLOSE);
    onErrorParams = getPathParams(onError, MethodType.ON_ERROR);
}

虽然方法名可以随意，但是形参却有着强制限制：

@onOpen方法，可以有的参数Session、EndpointConfig、@PathParam，不能有其他参数。
@onError方法，可以有的参数Session、@PathParam，必须有Throwable，不能有其他参数。
@onClose方法，可以有的参数Session, CloseReason, @PathParam，不能有其他参数。

getPathParams

2、协议升级（握手）

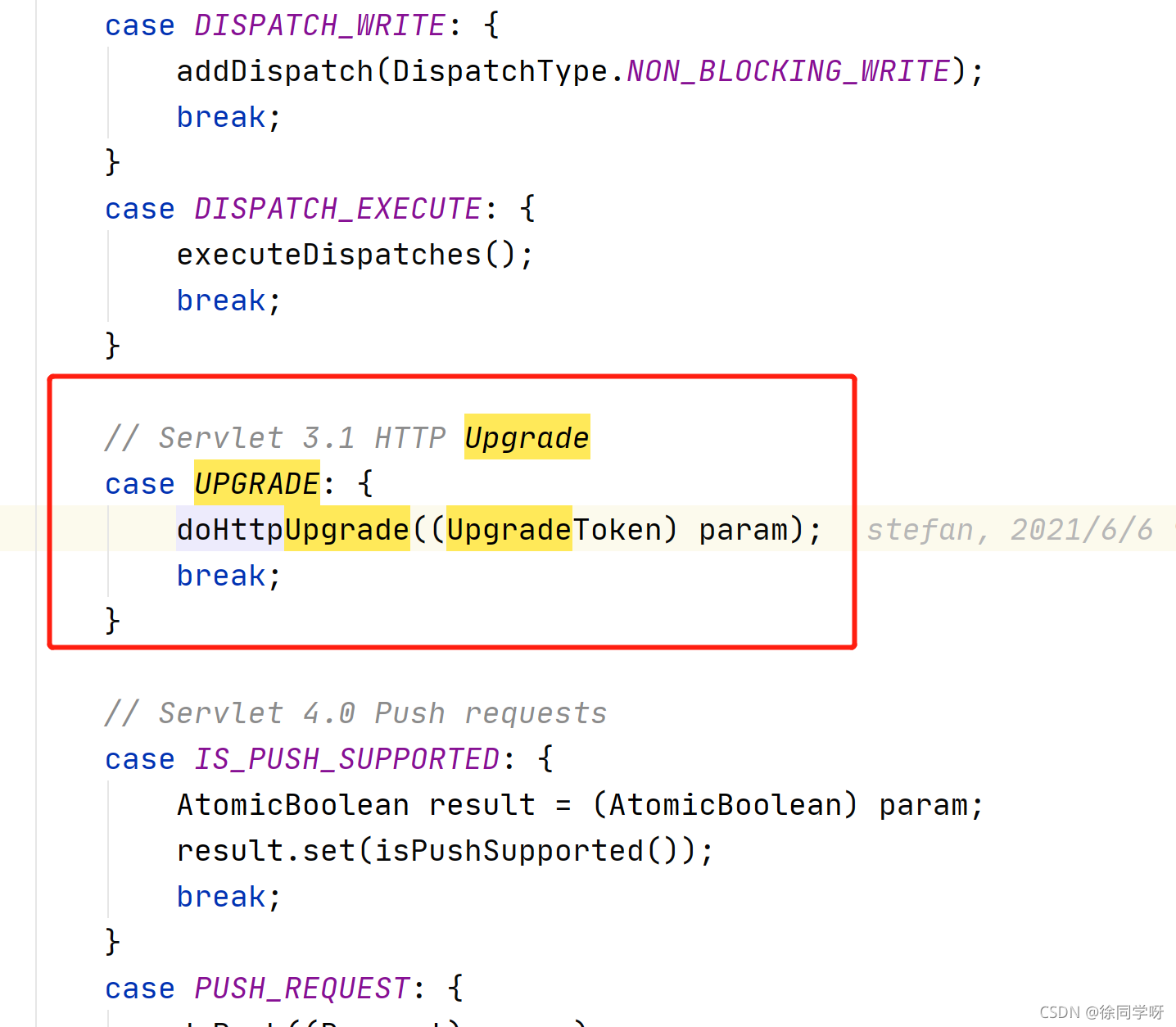

Tomcat中WebSocket是通过UpgradeToken机制实现的，其具体的升级处理器为WsHttpUpgradeHandler。WebSocket协议升级的过程比较曲折，首先要通过过滤器WsFilter进行升级判断，然后调用org.apache.catalina.connector.Request#upgrade进行UpgradeToken的构建，最后通过org.apache.catalina.connector.Request#coyoteRequest回调函数action将UpgradeToken回传给连接器为后续升级处理做准备。

WebSocket升级过程

（1）WsFilter

WebSocket协议升级的过程比较曲折。带有WebSocket握手的请求会平安经过Tomcat的Connector，被转发到Servlet容器中，在业务处理之前经过过滤器WsFilter判断是否需要升级（WsFilter 在 org.apache.catalina.core.ApplicationFilterChain过滤链中触发）：

首先判断WsServerContainer是否有进行Endpoint的扫描和注册以及请头中是否有Upgrade: websocket。
获取请求path即uri在WsServerContainer中找对应的ServerEndpointConfig。
调用UpgradeUtil.doUpgrade进行升级。

WsFilter

（2）UpgradeUtil#doUpgrade

UpgradeUtil#doUpgrade主要做了如下几件事情：

检查HttpServletRequest的一些请求头的有效性，如Connection: upgrade、Sec-WebSocket-Version:13、Sec-WebSocket-Key等。
给HttpServletResponse设置一些响应头，如Upgrade:websocket、Connection: upgrade、根据Sec-WebSocket-Key的值生成响应头Sec-WebSocket-Accept的值。
封装WsHandshakeRequest和WsHandshakeResponse。

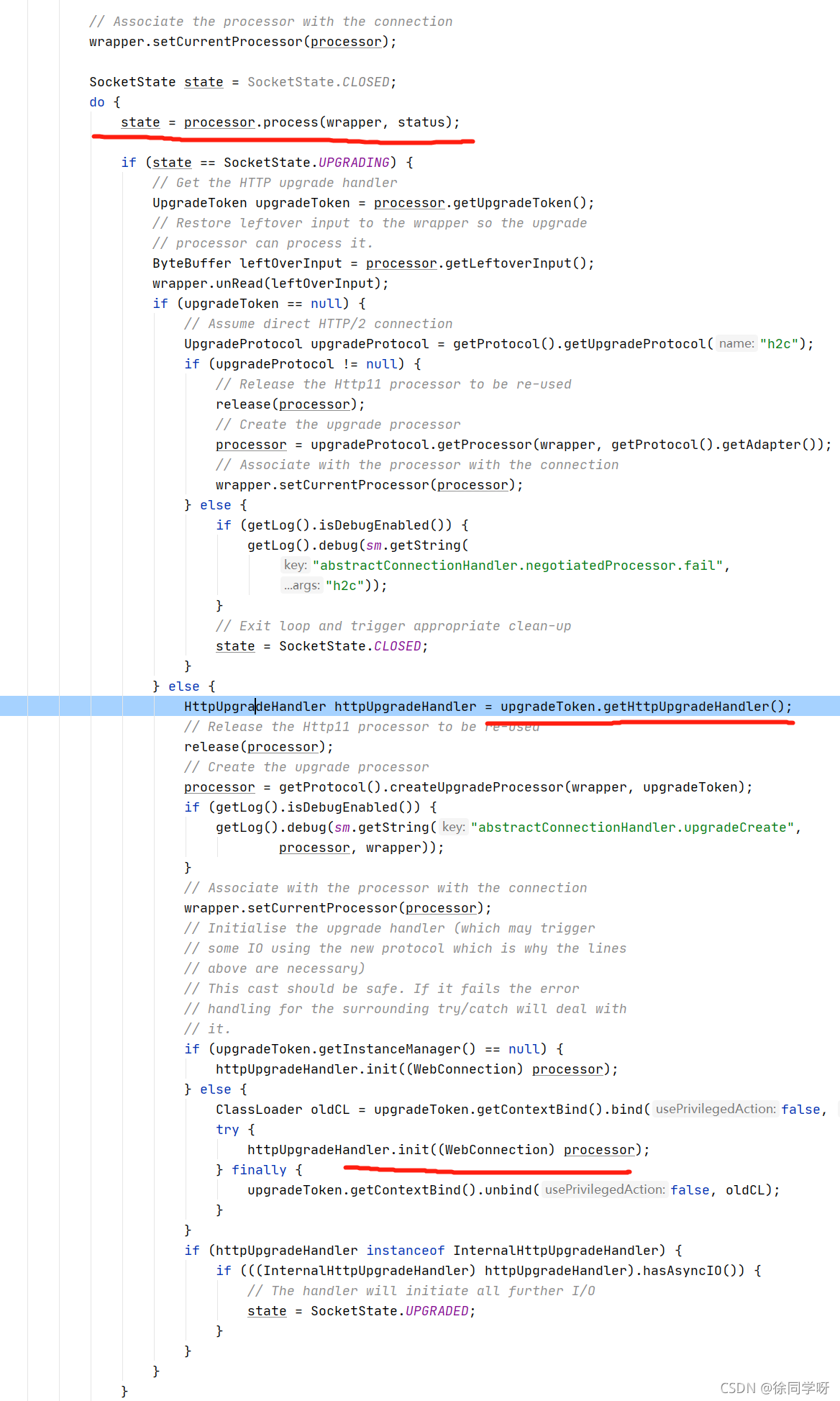

调用HttpServletRequest#upgrade进行升级，并获取WsHttpUpgradeHandler（具体的升级流程处理器）。

// org.apache.tomcat.websocket.server.UpgradeUtil#doUpgrade
public static void doUpgrade(WsServerContainer sc, HttpServletRequest req,
        HttpServletResponse resp, ServerEndpointConfig sec,
        Map<String,String> pathParams)
        throws ServletException, IOException {

    // Validate the rest of the headers and reject the request if that
    // validation fails
    String key;
    String subProtocol = null;
    // 检查请求头中是否有 Connection: upgrade
    if (!headerContainsToken(req, Constants.CONNECTION_HEADER_NAME,
            Constants.CONNECTION_HEADER_VALUE)) {
        resp.sendError(HttpServletResponse.SC_BAD_REQUEST);
        return;
    }
    // 检查请求头中的 Sec-WebSocket-Version:13
    if (!headerContainsToken(req, Constants.WS_VERSION_HEADER_NAME,
            Constants.WS_VERSION_HEADER_VALUE)) {
        resp.setStatus(426);
        resp.setHeader(Constants.WS_VERSION_HEADER_NAME,
                Constants.WS_VERSION_HEADER_VALUE);
        return;
    }
    // 获取 Sec-WebSocket-Key
    key = req.getHeader(Constants.WS_KEY_HEADER_NAME);
    if (key == null) {
        resp.sendError(HttpServletResponse.SC_BAD_REQUEST);
        return;
    }


    // Origin check，校验 Origin 是否有权限
    String origin = req.getHeader(Constants.ORIGIN_HEADER_NAME);
    if (!sec.getConfigurator().checkOrigin(origin)) {
        resp.sendError(HttpServletResponse.SC_FORBIDDEN);
        return;
    }
    // Sub-protocols
    List<String> subProtocols = getTokensFromHeader(req,
            Constants.WS_PROTOCOL_HEADER_NAME);
    subProtocol = sec.getConfigurator().getNegotiatedSubprotocol(
            sec.getSubprotocols(), subProtocols);

    // Extensions
    // Should normally only be one header but handle the case of multiple
    // headers
    List<Extension> extensionsRequested = new ArrayList<>();
    Enumeration<String> extHeaders = req.getHeaders(Constants.WS_EXTENSIONS_HEADER_NAME);
    while (extHeaders.hasMoreElements()) {
        Util.parseExtensionHeader(extensionsRequested, extHeaders.nextElement());
    }
    // Negotiation phase 1. By default this simply filters out the
    // extensions that the server does not support but applications could
    // use a custom configurator to do more than this.
    List<Extension> installedExtensions = null;
    if (sec.getExtensions().size() == 0) {
        installedExtensions = Constants.INSTALLED_EXTENSIONS;
    } else {
        installedExtensions = new ArrayList<>();
        installedExtensions.addAll(sec.getExtensions());
        installedExtensions.addAll(Constants.INSTALLED_EXTENSIONS);
    }
    List<Extension> negotiatedExtensionsPhase1 = sec.getConfigurator().getNegotiatedExtensions(
            installedExtensions, extensionsRequested);

    // Negotiation phase 2. Create the Transformations that will be applied
    // to this connection. Note than an extension may be dropped at this
    // point if the client has requested a configuration that the server is
    // unable to support.
    List<Transformation> transformations = createTransformations(negotiatedExtensionsPhase1);

    List<Extension> negotiatedExtensionsPhase2;
    if (transformations.isEmpty()) {
        negotiatedExtensionsPhase2 = Collections.emptyList();
    } else {
        negotiatedExtensionsPhase2 = new ArrayList<>(transformations.size());
        for (Transformation t : transformations) {
            negotiatedExtensionsPhase2.add(t.getExtensionResponse());
        }
    }

    // Build the transformation pipeline
    Transformation transformation = null;
    StringBuilder responseHeaderExtensions = new StringBuilder();
    boolean first = true;
    for (Transformation t : transformations) {
        if (first) {
            first = false;
        } else {
            responseHeaderExtensions.append(',');
        }
        append(responseHeaderExtensions, t.getExtensionResponse());
        if (transformation == null) {
            transformation = t;
        } else {
            transformation.setNext(t);
        }
    }

    // Now we have the full pipeline, validate the use of the RSV bits.
    if (transformation != null && !transformation.validateRsvBits(0)) {
        throw new ServletException(sm.getString("upgradeUtil.incompatibleRsv"));
    }
    // 设置resp的响应头Upgrade:websocket、 Connection: upgrade 、Sec-WebSocket-Accept:
    // If we got this far, all is good. Accept the connection.
    resp.setHeader(Constants.UPGRADE_HEADER_NAME,
            Constants.UPGRADE_HEADER_VALUE);
    resp.setHeader(Constants.CONNECTION_HEADER_NAME,
            Constants.CONNECTION_HEADER_VALUE);
    // 通过Sec-WebSocket-Key生成Sec-WebSocket-Accept的值
    resp.setHeader(HandshakeResponse.SEC_WEBSOCKET_ACCEPT,
            getWebSocketAccept(key));
    if (subProtocol != null && subProtocol.length() > 0) {
        // RFC6455 4.2.2 explicitly states "" is not valid here
        resp.setHeader(Constants.WS_PROTOCOL_HEADER_NAME, subProtocol);
    }
    if (!transformations.isEmpty()) {
        resp.setHeader(Constants.WS_EXTENSIONS_HEADER_NAME, responseHeaderExtensions.toString());
    }

    WsHandshakeRequest wsRequest = new WsHandshakeRequest(req, pathParams);
    WsHandshakeResponse wsResponse = new WsHandshakeResponse();
    WsPerSessionServerEndpointConfig perSessionServerEndpointConfig =
            new WsPerSessionServerEndpointConfig(sec);
    sec.getConfigurator().modifyHandshake(perSessionServerEndpointConfig,
            wsRequest, wsResponse);
    wsRequest.finished();

    // Add any additional headers
    for (Entry<String,List<String>> entry :
            wsResponse.getHeaders().entrySet()) {
        for (String headerValue: entry.getValue()) {
            resp.addHeader(entry.getKey(), headerValue);
        }
    }
    // 调用 request.upgrade 进行升级
    WsHttpUpgradeHandler wsHandler =
            req.upgrade(WsHttpUpgradeHandler.class);
    wsHandler.preInit(perSessionServerEndpointConfig, sc, wsRequest,
            negotiatedExtensionsPhase2, subProtocol, transformation, pathParams,
            req.isSecure());

}

（3）Request#upgrade

Request#upgrade主要做了三件事：

实例化WsHttpUpgradeHandler并构建UpgradeToken。
回调coyoteRequest.action，将UpgradeToken回传给连接器。
设置响应码101。

// org.apache.catalina.connector.Request#upgrade
public <T extends HttpUpgradeHandler> T upgrade(
        Class<T> httpUpgradeHandlerClass) throws java.io.IOException, ServletException {
    T handler;
    InstanceManager instanceManager = null;
    try {
        // Do not go through the instance manager for internal Tomcat classes since they don't
        // need injection
        if (InternalHttpUpgradeHandler.class.isAssignableFrom(httpUpgradeHandlerClass)) {
            handler = httpUpgradeHandlerClass.getConstructor().newInstance();
        } else {
            instanceManager = getContext().getInstanceManager();
            handler = (T) instanceManager.newInstance(httpUpgradeHandlerClass);
        }
    } catch (ReflectiveOperationException | NamingException | IllegalArgumentException |
            SecurityException e) {
        throw new ServletException(e);
    }
    // 构建 UpgradeToken，UpgradeToken主要包含WsHttpUpgradeHandler、context、协议名称protocol
    UpgradeToken upgradeToken = new UpgradeToken(handler, getContext(), instanceManager,
            getUpgradeProtocolName(httpUpgradeHandlerClass));
    // 回调action 进行升级
    coyoteRequest.action(ActionCode.UPGRADE, upgradeToken);

    // Output required by RFC2616. Protocol specific headers should have
    // already been set.
    // 设置响应101
    response.setStatus(HttpServletResponse.SC_SWITCHING_PROTOCOLS);

    return handler;
}

（4）回调机制ActionHook#action

一些发生在Servlet容器的动作可能需要回传给连接器做处理，比如WebSocket的握手升级，所以连接器就给org.apache.coyote.Request设置了一个动作钩子``ActionHook#action。一些动作表示定义在枚举类ActionCode中，ActionCode.UPGRADE就代表协议升级动作。org.apache.coyote.AbstractProcessor实现了ActionHook接口，ActionCode.UPGRADE动作会调用org.apache.coyote.http11.Http11Processor#doHttpUpgrade，只是简单将upgradeToken设置给Http11Processor`。

action

doHttpUpgrade

（5）ConnectionHandler#process

Tomcat连接器是同步调用容器业务处理，容器中的业务处理结束后还是回到连接器继续往下执行。

连接器将请求转发给容器处理是在适配器里完成的，容器中流程处理结束返回到org.apache.catalina.connector.CoyoteAdapter#service，继续往下执行，最终结束并回收HttpServletrequest、HttpServletreponse对象。

CoyoteAdapter.service

org.apache.catalina.connector.CoyoteAdapter#service是在org.apache.coyote.http11.Http11Processor#service中调用的，

Http11Processor#service是HTTP请求处理主流程，通过upgradeToken != null来判断是否为升级操作，s是则返回SocketState.UPGRADING。

最后来到org.apache.coyote.AbstractProtocol.ConnectionHandler#process一个连接处理的主流程，根据Http11Processor#service返回SocketState.UPGRADING来进行升级操作，如下只截取了和WebSocket协议升级相关流程的代码：

获取UpgradeToken，从中取出HttpUpgradeHandler，对于WebSocket来说是WsHttpUpgradeHandler。
调用WsHttpUpgradeHandler#init启动协议升级处理。

process

（6）WsHttpUpgradeHandler#init握手成功

走到这里，基本上就是握手成功了，接下来就是创建WsSession和触发onOpen。

init

WsSession的构建中会实例化Endpoint，如果实例化出来的对象不是Endpoint类型，即加了@ServerEndpoint的实例对象，则用一个PojoEndpointServer进行包装，而PojoEndpointServer是继承了抽象类Endpoint的。

触发onOpen时会将WsSession传进去，对于加PojoEndpointServer，因为用户自定义的方法名和形参不确定，所以通过反射调用用户自定义的onopen形式的方法，并且会将通过@onMessage解析出的MessageHandler设置给WsSession。

doOnOpen

3、数据传输和解析

握手成功之后就建立了双向通信的连接，该连接有别于HTTP/1.1长连接（应用服务器中工作线程循环占用），而是占用一条TCP连接。在连接建立是进行TCP三次握手，之后全双工互相通信，将不需要再进行耗时的TCP的三次握手和四次挥手，一方需要关闭WebSocket连接时，发送关闭帧，另一方接收到关闭帧之后，也发送个关闭帧作为响应，之后就认为WebSocket连接关闭了，并且关闭底层TCP连接（四次挥手）。

实则WebSocket全双工是建立在TCP的长链接上的，TCP长链接长时间没有消息通信，会定时保活，一般WebSocket会通过代理如nginx等进行连接通信，nginx有一个连接超时没有任何信息传输时，会断开，所以需要WebSocket一端定时发送心跳保活。

（1）接收客户端消息

客户端来了消息，由连接器的Poller轮询监测socket底层是否有数据到来，有数据可读，则封装成一个SocketProcessor扔到线程池里处理，org.apache.coyote.http11.upgrade.UpgradeProcessorInternal#dispatch具有处理升级协议连接，org.apache.tomcat.websocket.server.WsHttpUpgradeHandler#upgradeDispatch是专门处理WebSocket连接的处理器。

org.apache.tomcat.websocket.server.WsFrameServer是对服务器端消息帧处理的封装，包括读取底层数据，按消息帧格式解析、拼装出有效载荷数据，触发onMessage。

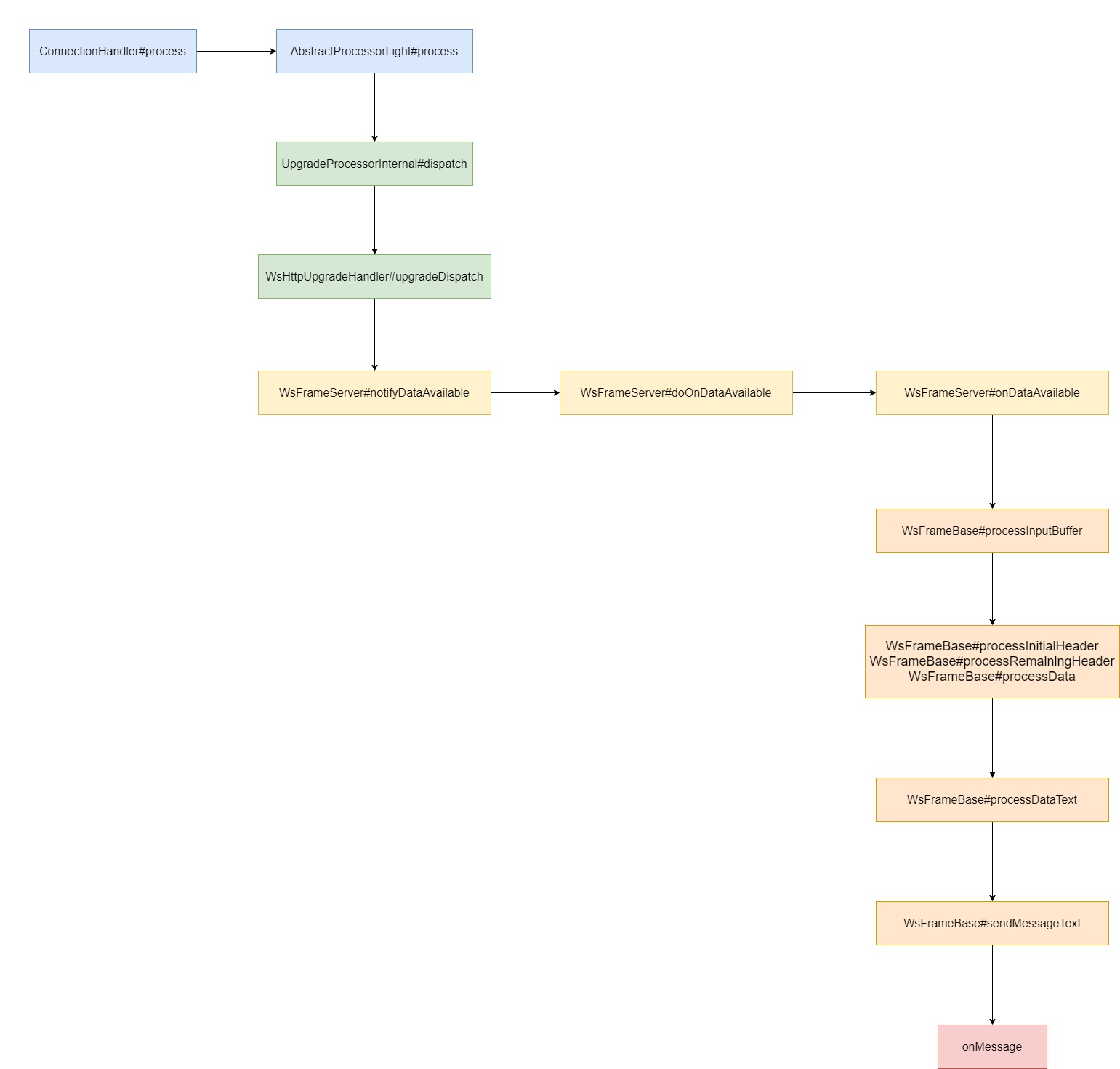

因为源码篇幅较多，只展示具体源码调用流程：

wensocket接收消息

（2）发送消息给客户端

一般，客户端发送WebSocket握手请求，和服务器端建立连接后，服务器端需要将连接（Endpoint+WsSession）保存起来，为后续主动推送消息给客户端提供方便。

Tomcat提供了可以发送三种数据类型（文本、二进制、Object对象）和两种发送方式（同步、异步）的发送消息的方法。

org.apache.tomcat.websocket.WsRemoteEndpointAsync异步发送。
org.apache.tomcat.websocket.WsRemoteEndpointBasic 同步发送。

发送消息也同样需要按消息帧格式封装，然后通过socket写到网络里即可。

六、要点回顾

WebSocket的出现不是空穴来风，起初在HTTP/1.1基础上通过轮询和长连接达到信息实时同步的功能，但是这并没有跳出HTTP/1.1自身的缺陷。HTTP/1.1明显的两个缺陷：消息头冗长且为文本传输，请求响应模式。为此，WebSocket诞生了，跳出HTTP/1.1，建立一个新的真正全双工通信协议。

不仅仅要会在项目中使用WebSocket，还要知道其通信原理和在应用服务器中的实现原理，很多注意事项都是在查阅了官方资源和源码之后恍然大悟的。

在Tomcat中使用WebSocket不可以在Endpoint里获取缓存的HttpServletRequest对象，因为在WebSocket握手之前，HTTP/1.1请求就算结束了（HttpServletRequest对象被回收），建立连接之后就更是独立于HTTP/1.1了。
建立连接的WebSocket，会生成新的Endpoint和WsSession。
使用内置Tomcat需要注意，WsSci做的事情交给了Spring做。
WebSocket全双工是建立在TCP长连接的基础之上。
… …
