[Java知识库]《看透SpringMVC源代码分析与实践》SpringMVC组件详解

目录

一、HandlerMapping

• 继承体系
• AbstractHandlerMapping
• AbstractUrlHandlerMapping系列
• AbstractHandlerMethodMapping系列

二、HandlerAdapter

• RequestMappingHandlerAdapter概述

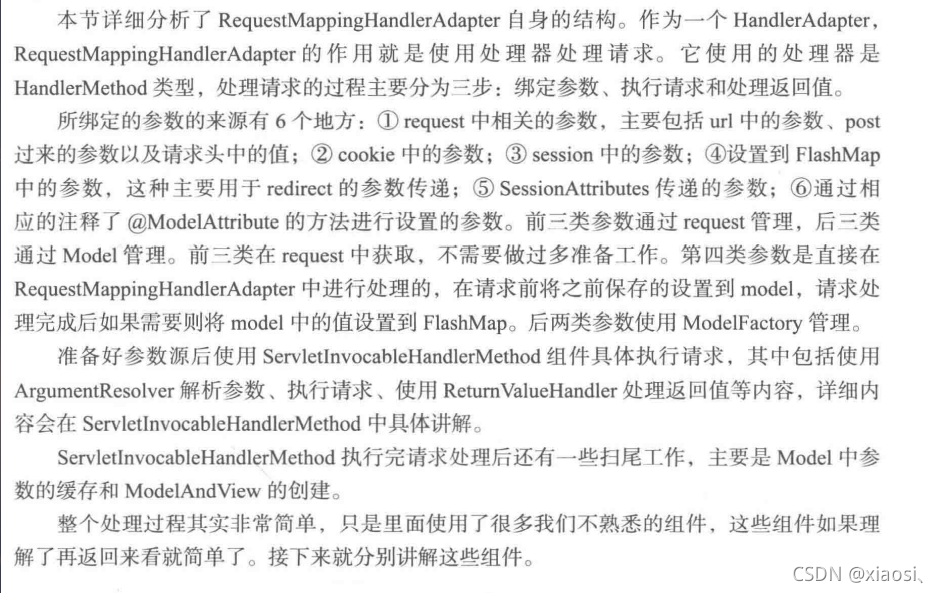

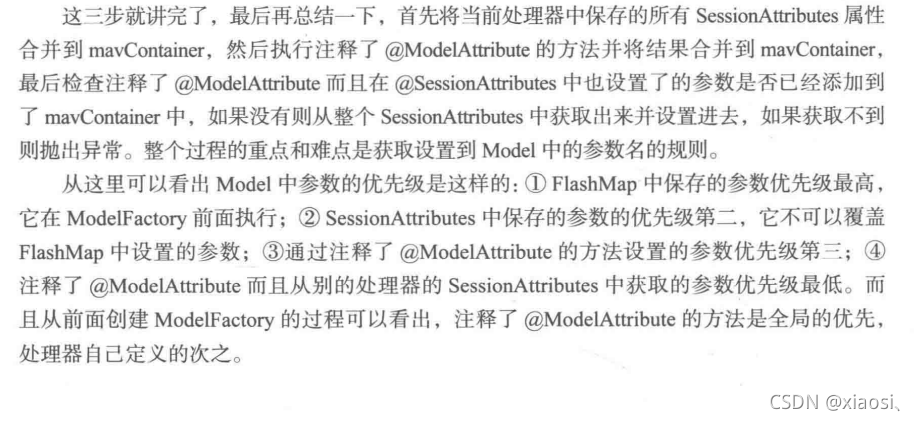

• RequestMappingHandlerAdapter自身结构
• 总结

三、ViewResolver

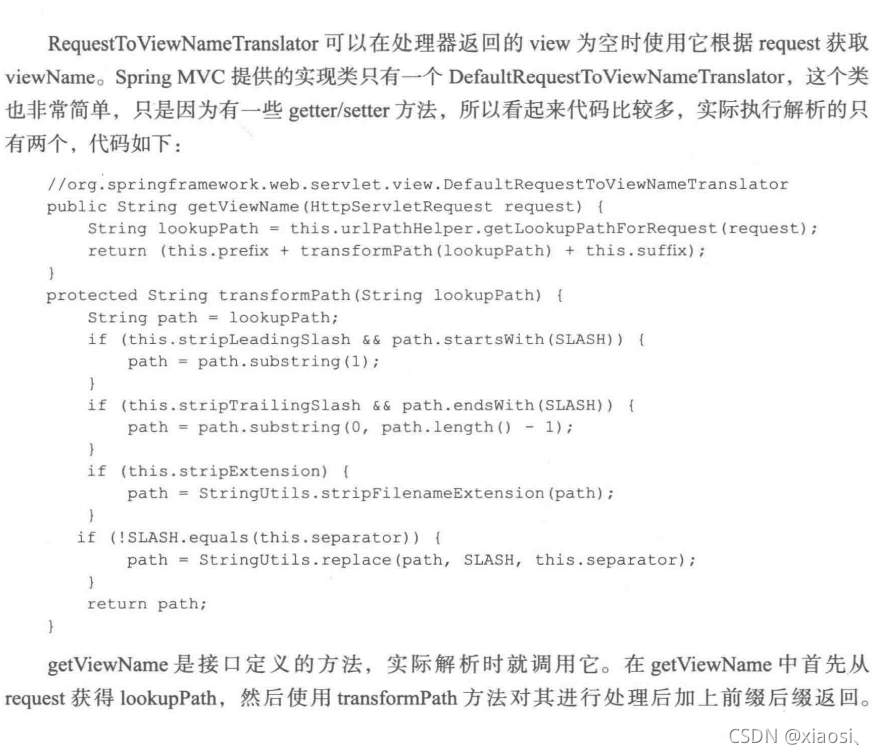

四、RequestToViewTranslator

五、HandlerExceptionResolver

六、MultipartResolver

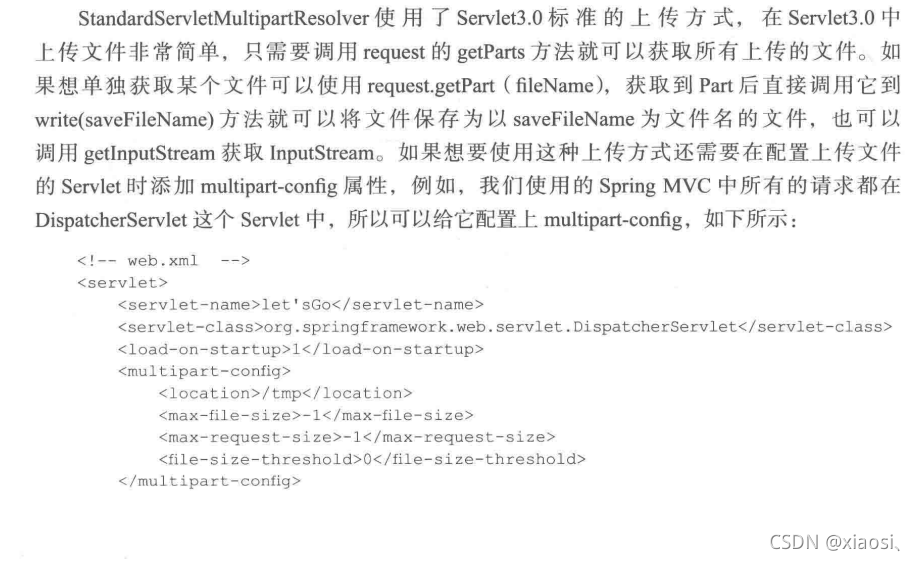

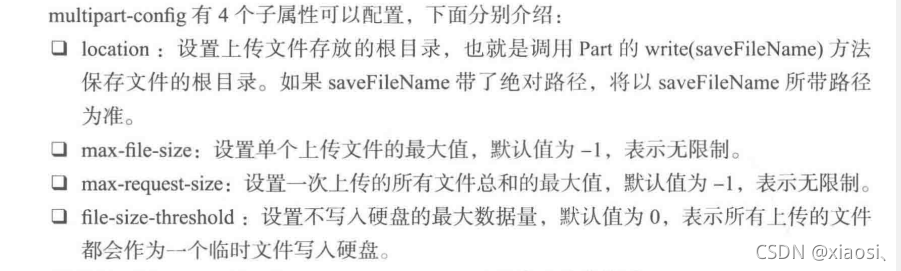

• StandardServletMultipartResolver

七、SpringMVC原理总结

• 原理总结

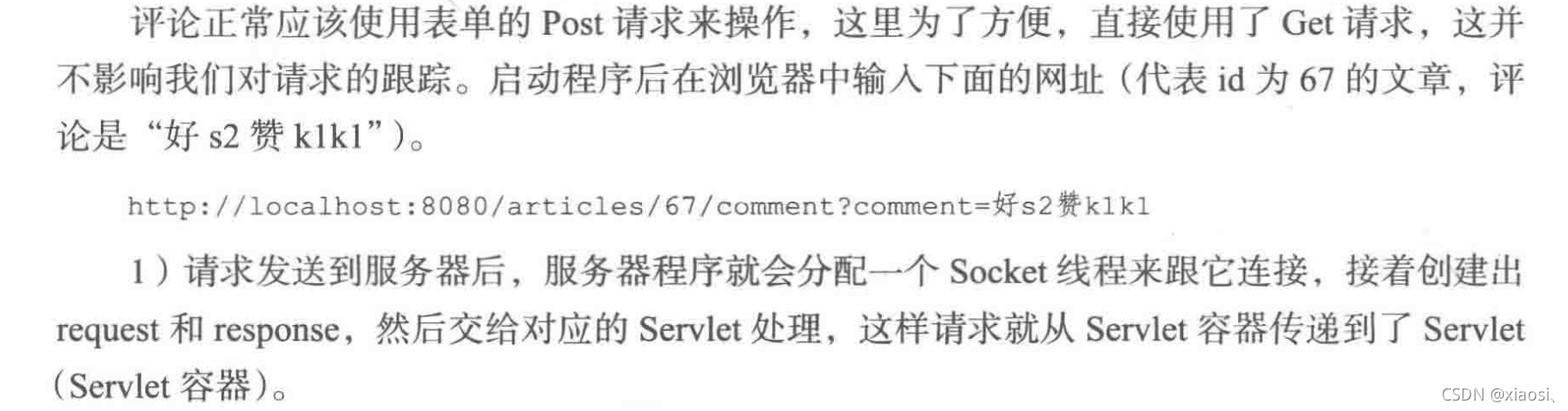

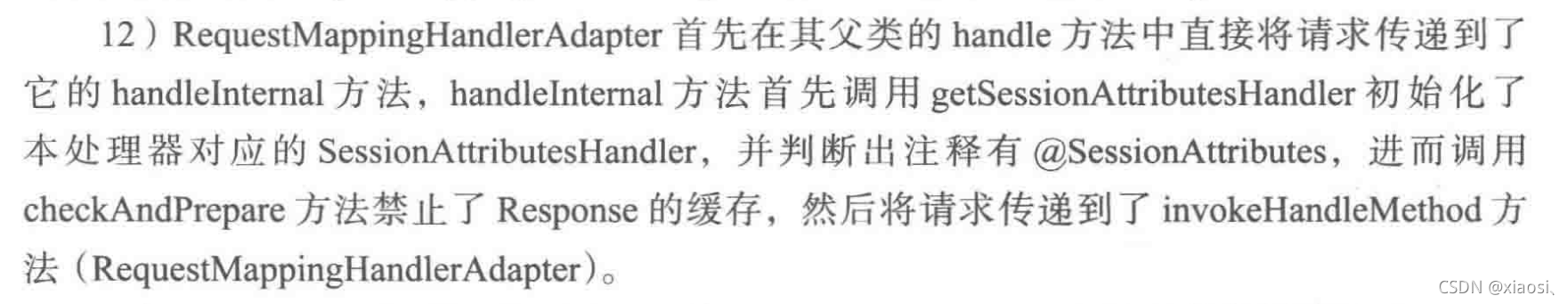

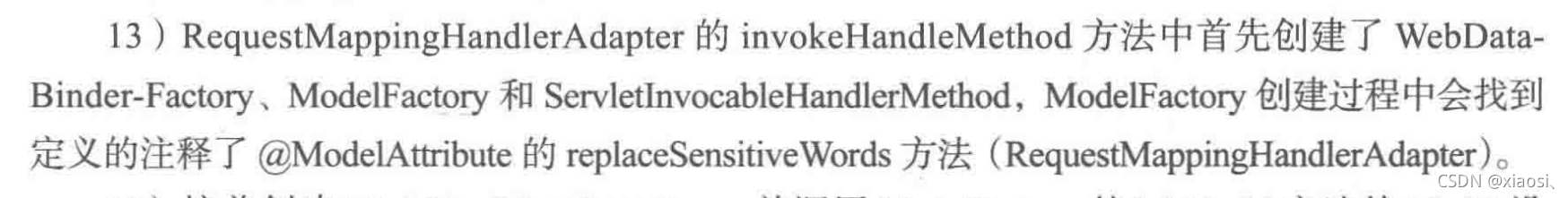

• 跟踪一个请求处理流程详细过程

一、HandlerMapping

1、继承体系

可以看到HandlerMapping家族的成员可以分为两支，其下第一个抽象类为AbstractHandlerMapping

• 一支继承AbstractUrlHandlerMapping
• 一支继承AbstractHandlerMethodMapping

2、AbstractHandlerMapping

概述

• 是HandlerMapping的抽象实现，下面所有的XxxHandlerMapping都继承他
• 采用模板模式设计了HandlerMapiing实现的整体结构，子类只需要通过模板方法提供一些初始值或者具体的算法即可，首先使用一个抽象类实现采用模板模式进行整体设计，然后子类通过实现模板方法具体完成业务。
• HandlerMapping的作用是根据request查找Handler和Interceptors，获取Handler的过程通过模板方法getHandlerInternal交给了子类。
• AbstractHandlerMapping保存了所有配置的Interceptor，在获取到Handler之后会自己根据从request提取的lookupPath将相应的Interceptors装配上去
• 子类可以通过getHandlerinternal方法设置自己的Interceptor，返回值类型为Object

2.1创建AbstractHandlerMapping之器

概述

• 先看类继承实现public abstract class AbstractHandlerMapping extends WebApplicationObjectSupport implements HandlerMapping, Ordered, BeanNameAware {}
• 父类WebApplicationObjectSupport ，初始化会自动调用模板方法initApplicationContext,，也就是子类AbstractHandlerMapping的入口方法
• AbstractHandlerMapping的创建就是在initApplicationContext方法里面实现的

// WebApplicationObjectSupport 模板方法，调用子类的
protected void initApplicationContext(ApplicationContext context) {
        super.initApplicationContext(context);
        if (this.servletContext == null && context instanceof WebApplicationContext) {
            this.servletContext = ((WebApplicationContext)context).getServletContext();
            if (this.servletContext != null) {
                this.initServletContext(this.servletContext);
            }
        }

    }
// AbstractHandlerMapping 的 入口方法
 protected void initApplicationContext() throws BeansException {
 		// 1. 模板方法，用于给子类提供添加、修改Interceptors的入口，不过现有的SpringMVC没有使用
        this.extendInterceptors(this.interceptors);
        // 2. 将SpringMVC容器及父容器中 所有的 MappedInterceptor类型的Bean添加到adaptedInterceptors成员属性
        this.detectMappedInterceptors(this.adaptedInterceptors);
        // 3. 初始化Interceptor，具体的内容是将 全部interceptors所包含的对象按照类型添加到装配好的adaptedInterceptors成员属性
        this.initInterceptors();
    }

// 成员属性
// 全部的Interceptors，作为汇总列表使用
private final List<Object> interceptors = new ArrayList();
// 装配好的Interceptors列表
private final List<HandlerInterceptor> adaptedInterceptors = new ArrayList();



// 2. detectMappedInterceptors()
protected void detectMappedInterceptors(List<HandlerInterceptor> mappedInterceptors) {
        mappedInterceptors.addAll(BeanFactoryUtils.beansOfTypeIncludingAncestors(this.obtainApplicationContext(), MappedInterceptor.class, true, false).values());
    }

// 3. initInterceptors()
  protected void initInterceptors() {
        if (!this.interceptors.isEmpty()) {
            for(int i = 0; i < this.interceptors.size(); ++i) {
                Object interceptor = this.interceptors.get(i);
                if (interceptor == null) {
                    throw new IllegalArgumentException("Entry number " + i + " in interceptors array is null");
                }

                this.adaptedInterceptors.add(this.adaptInterceptor(interceptor));
            }
        }

    }

成员属性概述

• List<Object> interceptors：用于配置SpringMVC的拦截器，有两种设置方式①注册HandlerMapping时通过属性设置②通过子类的extendInterceptors钩子方法进行设置。
  并不会直接使用，而是通过initInterceptors()方法装配到adaptedInterceptors()才能使用。

• List<HandlerInterceptor> adaptedInterceptors：这种类型的Interceptor不需要在进行匹配，在getHandler中会全部添加到返回值HnadlerExecutionChain里面，或者是使用时与请求的url进行匹配，从detectMappedInterceptors()方法获取添加到HnadlerExecutionChain里面

2.2AbstractHandlerMapping之用

HandlerMapping是通过getHandler方法处理处理器Handler和Interceptor的，实现分为两部分

• 第一部分：找Handler
• 第二部分：添加Interceptors

@Nullable
    public final HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
    	// 第一部分,找Handler
		// 1. 模板方法，子类需要做的事情
        Object handler = this.getHandlerInternal(request);
        if (handler == null) {
        	// 2. 没有找到，使用默认的，保存早该类的成员属性defaultHandler,可以在配置HandlerMapping的时候配置，也可以在子类配置
            handler = this.getDefaultHandler();
        }

        if (handler == null) {
            return null;
        } else {
        	// 3. 找到是String类型，则根据名字去SpringMVC的容器查找响应的Bean
            if (handler instanceof String) {
                String handlerName = (String)handler;
                handler = this.obtainApplicationContext().getBean(handlerName);
            }

			// 第二部分
			// 1. 根据Handler创建 executionChain  执行链对象
            HandlerExecutionChain executionChain = this.getHandlerExecutionChain(handler, request);
            if (this.logger.isTraceEnabled()) {
                this.logger.trace("Mapped to " + handler);
            } else if (this.logger.isDebugEnabled() && !request.getDispatcherType().equals(DispatcherType.ASYNC)) {
                this.logger.debug("Mapped to " + executionChain.getHandler());
            }

            if (this.hasCorsConfigurationSource(handler) || CorsUtils.isPreFlightRequest(request)) {
                CorsConfiguration config = this.corsConfigurationSource != null ? this.corsConfigurationSource.getCorsConfiguration(request) : null;
                CorsConfiguration handlerConfig = this.getCorsConfiguration(handler, request);
                config = config != null ? config.combine(handlerConfig) : handlerConfig;
                executionChain = this.getCorsHandlerExecutionChain(request, executionChain, config);
            }

            return executionChain;
        }
    }


// 1. getHandlerExecutionChain()方法
protected HandlerExecutionChain getHandlerExecutionChain(Object handler, HttpServletRequest request) {
		// 根据handler创建chain对象
        HandlerExecutionChain chain = handler instanceof HandlerExecutionChain ? (HandlerExecutionChain)handler : new HandlerExecutionChain(handler);
        String lookupPath = this.urlPathHelper.getLookupPathForRequest(request, LOOKUP_PATH);
        // 之前装配好的拦截器
        Iterator var5 = this.adaptedInterceptors.iterator();

        while(var5.hasNext()) {
            HandlerInterceptor interceptor = (HandlerInterceptor)var5.next();
            if (interceptor instanceof MappedInterceptor) {
                MappedInterceptor mappedInterceptor = (MappedInterceptor)interceptor;
                if (mappedInterceptor.matches(lookupPath, this.pathMatcher)) {
                    chain.addInterceptor(mappedInterceptor.getInterceptor());
                }
            } else {
                chain.addInterceptor(interceptor);
            }
        }

        return chain;
    }

3、AbstractUrlHandlerMapping系列

概述

• 该系列的类都继承AbstractUrlHandlerMapping，它是根据url匹配的。
• 此系列的大致原理是将url和对应的handler保存在一个Map中，在getHandlerInternal方法使用url从Map中获Handler
• AbstractUrlHandlerMapping完成了url查找handler的过程，对于map的初始化工作交给子类完成，这里的map就是定义在AbstractUrlHandlerMapping的成员变量handlerMap
• 另外还定义了处理/请求的rootHandler，定义在成员变量private Object rootHandler

主要问题就是

• 怎么获取handler的？
• 这个Map是由子类怎么创建的？

3.1根据URL获取Handler

获取handler的入口是在子类 实现AbstractHandlerMapping模板方法getHandlerInternal()里面，也就是AbstractUrlHandlerMapping的getHandlerInternal()

 @Nullable
    protected Object getHandlerInternal(HttpServletRequest request) throws Exception {
        String lookupPath = this.getUrlPathHelper().getLookupPathForRequest(request);
        request.setAttribute(LOOKUP_PATH, lookupPath);
        // 一、用于使用lookupPath从Map找Handler,不过很多时候不能直接从Map中get到，
        // 1. 因为很多的Handler都是使用Pattern的匹配模式，如/xiaosi/*
        // 2. 因为包含PathVaribale也不能直接get获得
        Object handler = this.lookupHandler(lookupPath, request);
        if (handler == null) {
        	// 定义临时变量，保存找到的原始handler
            Object rawHandler = null;
			// 使用rootHandler
            if (StringUtils.matchesCharacter(lookupPath, '/')) {
                rawHandler = this.getRootHandler();
            }
			// 默认handler
            if (rawHandler == null) {
                rawHandler = this.getDefaultHandler();
            }

            if (rawHandler != null) {
            	// 如果是String，就到容器找Bean
                if (rawHandler instanceof String) {
                    String handlerName = (String)rawHandler;
                    rawHandler = this.obtainApplicationContext().getBean(handlerName);
                }
				// 校验找到的Handler和request是否匹配，模板方法，但是子类没有实现

                this.validateHandler(rawHandler, request);
				// 二、给找到的handler注册两个内部拦截器,主要作用是将与当前匹配的url与实际匹配的Pattern、条件和Url模板参数设置到 request,下次直接从request获取
				// 1. PathExposingHandlerInterceptor
				// 2. UriTemplateVariablesHandlerInterceptor
                handler = this.buildPathExposingHandler(rawHandler, lookupPath, lookupPath, (Map)null);
            }
        }

        return handler;
    }

// 一、lookupHandler()方法:寻找handler
@Nullable
    protected Object lookupHandler(String urlPath, HttpServletRequest request) throws Exception {
    	// 1. 直接从Map获取
        Object handler = this.handlerMap.get(urlPath);
        if (handler != null) {
        	// 2. 如果是String直接从容器获取
            if (handler instanceof String) {
                String handlerName = (String)handler;
                handler = this.obtainApplicationContext().getBean(handlerName);
            }

            this.validateHandler(handler, request);
            return this.buildPathExposingHandler(handler, urlPath, urlPath, (Map)null);
        } else {
        // 3. 需要Pattern模式匹配，如使用 /xiaosi/* 和 url匹配
            List<String> matchingPatterns = new ArrayList();
            Iterator var5 = this.handlerMap.keySet().iterator();

            while(var5.hasNext()) {
                String registeredPattern = (String)var5.next();
                if (this.getPathMatcher().match(registeredPattern, urlPath)) {
                    matchingPatterns.add(registeredPattern);
                } else if (this.useTrailingSlashMatch() && !registeredPattern.endsWith("/") && this.getPathMatcher().match(registeredPattern + "/", urlPath)) {
                    matchingPatterns.add(registeredPattern + "/");
                }
            }

            String bestMatch = null;
            Comparator<String> patternComparator = this.getPathMatcher().getPatternComparator(urlPath);
            if (!matchingPatterns.isEmpty()) {
                matchingPatterns.sort(patternComparator);
                if (this.logger.isTraceEnabled() && matchingPatterns.size() > 1) {
                    this.logger.trace("Matching patterns " + matchingPatterns);
                }

                bestMatch = (String)matchingPatterns.get(0);
            }

            if (bestMatch != null) {
                handler = this.handlerMap.get(bestMatch);
                if (handler == null) {
                    if (bestMatch.endsWith("/")) {
                        handler = this.handlerMap.get(bestMatch.substring(0, bestMatch.length() - 1));
                    }

                    if (handler == null) {
                        throw new IllegalStateException("Could not find handler for best pattern match [" + bestMatch + "]");
                    }
                }

                String pathWithinMapping;
                // 4. String类型直接从容器获取
                if (handler instanceof String) {
                    pathWithinMapping = (String)handler;
                    handler = this.obtainApplicationContext().getBean(pathWithinMapping);
                }

                this.validateHandler(handler, request);
                pathWithinMapping = this.getPathMatcher().extractPathWithinPattern(bestMatch, urlPath);
                // 5. 之前是根据sort排序，有可能出现sort方法返回0的情况，无法确定顺序，这里就是处理这个问题
                Map<String, String> uriTemplateVariables = new LinkedHashMap();
                Iterator var9 = matchingPatterns.iterator();

                while(var9.hasNext()) {
                    String matchingPattern = (String)var9.next();
                    if (patternComparator.compare(bestMatch, matchingPattern) == 0) {
                        Map<String, String> vars = this.getPathMatcher().extractUriTemplateVariables(matchingPattern, urlPath);
                        Map<String, String> decodedVars = this.getUrlPathHelper().decodePathVariables(request, vars);
                        uriTemplateVariables.putAll(decodedVars);
                    }
                }

                if (this.logger.isTraceEnabled() && uriTemplateVariables.size() > 0) {
                    this.logger.trace("URI variables " + uriTemplateVariables);
                }

                return this.buildPathExposingHandler(handler, bestMatch, pathWithinMapping, uriTemplateVariables);
            } else {
            // 没有找到handler,返回null
                return null;
            }
        }
    }
// 二、buildPathExposingHandler()方法：给找到的handler注册两个内部拦截器
// 主要作用是将与当前匹配的url与实际匹配的Pattern、条件和Url模板参数设置到 request,下次直接从request获取
				// 1. PathExposingHandlerInterceptor
				// 2. UriTemplateVariablesHandlerInterceptor
protected Object buildPathExposingHandler(Object rawHandler, String bestMatchingPattern, String pathWithinMapping, @Nullable Map<String, String> uriTemplateVariables) {
        HandlerExecutionChain chain = new HandlerExecutionChain(rawHandler);
        chain.addInterceptor(new AbstractUrlHandlerMapping.PathExposingHandlerInterceptor(bestMatchingPattern, pathWithinMapping));
        if (!CollectionUtils.isEmpty(uriTemplateVariables)) {
            chain.addInterceptor(new AbstractUrlHandlerMapping.UriTemplateVariablesHandlerInterceptor(uriTemplateVariables));
        }

        return chain;
    }
// 两个内部拦截器
 private class PathExposingHandlerInterceptor extends HandlerInterceptorAdapter {
        private final String bestMatchingPattern;
        private final String pathWithinMapping;

        public PathExposingHandlerInterceptor(String bestMatchingPattern, String pathWithinMapping) {
            this.bestMatchingPattern = bestMatchingPattern;
            this.pathWithinMapping = pathWithinMapping;
        }

        public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) {
            AbstractUrlHandlerMapping.this.exposePathWithinMapping(this.bestMatchingPattern, this.pathWithinMapping, request);
            request.setAttribute(HandlerMapping.BEST_MATCHING_HANDLER_ATTRIBUTE, handler);
            request.setAttribute(HandlerMapping.INTROSPECT_TYPE_LEVEL_MAPPING, AbstractUrlHandlerMapping.this.supportsTypeLevelMappings());
            return true;
        }
    }
 private class UriTemplateVariablesHandlerInterceptor extends HandlerInterceptorAdapter {
        private final Map<String, String> uriTemplateVariables;

        public UriTemplateVariablesHandlerInterceptor(Map<String, String> uriTemplateVariables) {
            this.uriTemplateVariables = uriTemplateVariables;
        }

        public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) {
            AbstractUrlHandlerMapping.this.exposeUriTemplateVariables(this.uriTemplateVariables, request);
            return true;
        }
    }
// 两个拦截器内部调用方法，设置attribute到request
 protected void exposePathWithinMapping(String bestMatchingPattern, String pathWithinMapping, HttpServletRequest request) {
        request.setAttribute(BEST_MATCHING_PATTERN_ATTRIBUTE, bestMatchingPattern);
        request.setAttribute(PATH_WITHIN_HANDLER_MAPPING_ATTRIBUTE, pathWithinMapping);
    }

    protected void exposeUriTemplateVariables(Map<String, String> uriTemplateVariables, HttpServletRequest request) {
        request.setAttribute(URI_TEMPLATE_VARIABLES_ATTRIBUTE, uriTemplateVariables);
    }

3.2映射放入Map的逻辑

概述

• 通过registerHandler()方法进行Map初始化，这个方法承担AbstractUrlHandlerMapping的创建工作，不过和之前不同的是，这里的registerHandler()并不是自己调用，也不是父类AbstractHandlerMapping调用，而是子类调用，这样不同的子类就可以通过注册不同的Hnadler将组件创建出来。这是新的思路。
• AbstractUrlHandlerMapping中有两个registerHandler方法，也就是保存映射关系到Map
  • 第一个：注册多个url到同一个handler,处理器用的就是String类型的beanName，它是实用beanName到spring容器寻找真实的bean做处理器。这个方法其实就是遍历全部Url，调用第二个方法，将handler注册到Map
  • 第二个：先看Map里原来有无url，没有就put进去，有的话就对比旧值和现在的值，相等的话就证明url对应两个handler，直接抛出异常。另外放的时候需要判断url是不是/和/* 如果是就不往Map里放了，而是分别设置到rootHandler和defaultHandler

 // 一、第一个注册方法
 protected void registerHandler(String[] urlPaths, String beanName) throws BeansException, IllegalStateException {
        Assert.notNull(urlPaths, "URL path array must not be null");
        String[] var3 = urlPaths;
        int var4 = urlPaths.length;

        for(int var5 = 0; var5 < var4; ++var5) {
            String urlPath = var3[var5];
            // 调用第二个注册方法
            this.registerHandler((String)urlPath, (Object)beanName);
        }

    }

// 二、第二个注册方法
    protected void registerHandler(String urlPath, Object handler) throws BeansException, IllegalStateException {
        Assert.notNull(urlPath, "URL path must not be null");
        Assert.notNull(handler, "Handler object must not be null");
        Object resolvedHandler = handler;
        // 如果handler是String类型，并且没有设置lazyInitHandler则从SpringMVC容器中获取Handler
        if (!this.lazyInitHandlers && handler instanceof String) {
            String handlerName = (String)handler;
            ApplicationContext applicationContext = this.obtainApplicationContext();
            if (applicationContext.isSingleton(handlerName)) {
                resolvedHandler = applicationContext.getBean(handlerName);
            }
        }

        Object mappedHandler = this.handlerMap.get(urlPath);
        if (mappedHandler != null) {
        	// 两次映射不一致。抛异常
            if (mappedHandler != resolvedHandler) {
                throw new IllegalStateException("Cannot map " + this.getHandlerDescription(handler) + " to URL path [" + urlPath + "]: There is already " + this.getHandlerDescription(mappedHandler) + " mapped.");
            }
        } else if (urlPath.equals("/")) {
            if (this.logger.isTraceEnabled()) {
                this.logger.trace("Root mapping to " + this.getHandlerDescription(handler));
            }

            this.setRootHandler(resolvedHandler);
        } else if (urlPath.equals("/*")) {
            if (this.logger.isTraceEnabled()) {
                this.logger.trace("Default mapping to " + this.getHandlerDescription(handler));
            }

            this.setDefaultHandler(resolvedHandler);
        } else {
        	// 保存这个 url 到 controller的映射
            this.handlerMap.put(urlPath, resolvedHandler);
            if (this.logger.isTraceEnabled()) {
                this.logger.trace("Mapped [" + urlPath + "] onto " + this.getHandlerDescription(handler));
            }
        }

    }

3.3子类SimpleUrlHandlerMapping

概述

• 内部定义了Map变量，自己定义一个Map的好处是方便配置，而且可以在注册前做一些已处理，如确保所有的url都以/开头，将所有的url 和 handler 的映射关系放入Map，之后注册到父类的Map中
• 该类创建时通过重写父类的initApplicationContext()方法，内部调用了 自己的registerHandlers()
• 自己的registerHandlers()又调用了父类的AbstractUrlHandlerMapping的registerHandler()将这里的到的urlMap注册到AbstractUrlHandlerMapping的Map中（也就是子类map先初始化，最后合并到父类map）
• 另外使用SimpleUrlHandlerMapping就需要在注册时给他设置urlMap

 private final Map<String, Object> urlMap = new LinkedHashMap();
 // 初始化 SimpleUrlHandlerMapping
 // 设置urlMap
public SimpleUrlHandlerMapping(Map<String, ?> urlMap) {
        this.setUrlMap(urlMap);
    }

    public SimpleUrlHandlerMapping(Map<String, ?> urlMap, int order) {
        this.setUrlMap(urlMap);
        this.setOrder(order);
    }

    public void setMappings(Properties mappings) {
        CollectionUtils.mergePropertiesIntoMap(mappings, this.urlMap);
    }

    public void setUrlMap(Map<String, ?> urlMap) {
        this.urlMap.putAll(urlMap);
    }

 // 父类调用的入口方法
 public void initApplicationContext() throws BeansException {
        super.initApplicationContext();
        // 调用自己的，初始化urlMap
        this.registerHandlers(this.urlMap);
    }

    protected void registerHandlers(Map<String, Object> urlMap) throws BeansException {
        if (urlMap.isEmpty()) {
            this.logger.trace("No patterns in " + this.formatMappingName());
        } else {
            urlMap.forEach((url, handler) -> {
                if (!url.startsWith("/")) {
                    url = "/" + url;
                }

                if (handler instanceof String) {
                    handler = ((String)handler).trim();
                }
				// 父类AbstractHandlerMapping的方法
                this.registerHandler(url, handler);
            });
            if (this.logger.isDebugEnabled()) {
                List<String> patterns = new ArrayList();
                if (this.getRootHandler() != null) {
                    patterns.add("/");
                }

                if (this.getDefaultHandler() != null) {
                    patterns.add("/**");
                }

                patterns.addAll(this.getHandlerMap().keySet());
                this.logger.debug("Patterns " + patterns + " in " + this.formatMappingName());
            }
        }

    }

// 使用SimpleUrlHandlerMapping就需要在注册时给他设置urlMap

3.4子类AbstractDetecingUrlHandlerMapping

概述

• 也是通过重写initApplicationContext()来注册Handler的，里面调用了detectHandlers()
• 在detectHandlers()内部根据配置的detectHandlersInAncestorContexts参数从SpringMVC 或者 父容器找出所有的beanName
• 根据beanName调用找到对应的urls，解析结果不为空就解析出urls和beanName（作为handler）注册到父类的Map
• 也有是3个子类BeanNameUrlHandlerMapping、DefaultAnnontationHandlerMapping（弃用）和AbstractControllerUrlHandlerMapping
• BeanNameUrlHandlerMapping：检查beanName和alias是不是以/开头，如果是则将其作为url，里面只有一个determineUrlsForHandler()方法
• AbstractControllerUrlHandlerMapping：将实现了Controllet接口或者是标注@Controller的bean作为Handler，并且可以设置excludedClasses和excludedPackages将不包含的bean或者不包含的包下的bean排除在外

public void initApplicationContext() throws ApplicationContextException {
        super.initApplicationContext();
        this.detectHandlers();
    }

    protected void detectHandlers() throws BeansException {
        ApplicationContext applicationContext = this.obtainApplicationContext();
        // 从SpringMVC 或者 父容器找到对应的urls，解析结果不为空就解析出urls和beanName（作为handler）注册到父类的Map
        // 注册方法也是调用父类的registerHandler
        String[] beanNames = this.detectHandlersInAncestorContexts ? BeanFactoryUtils.beanNamesForTypeIncludingAncestors(applicationContext, Object.class) : applicationContext.getBeanNamesForType(Object.class);
        String[] var3 = beanNames;
        int var4 = beanNames.length;

        for(int var5 = 0; var5 < var4; ++var5) {
            String beanName = var3[var5];
            // 根据beanName找到urls
            String[] urls = this.determineUrlsForHandler(beanName);
            if (!ObjectUtils.isEmpty(urls)) {
            //	 注册
                this.registerHandler(urls, beanName);
            }
        }

        if (this.logger.isDebugEnabled() && !this.getHandlerMap().isEmpty() || this.logger.isTraceEnabled()) {
            this.logger.debug("Detected " + this.getHandlerMap().size() + " mappings in " + this.formatMappingName());
        }

    }

4、AbstractHandlerMethodMapping系列

概述

• 从上面的HandlerMapping的结构图可以看出，AbstractHandlerMethodMapping系列的结构很简单，只有三个类
  • AbstractHandlerMethodMapping
  • RequestMappingInfoHandlerMapping
  • RequestMappingHandlerMapping
• 该系列是将method作为Handler使用，这也是目前用的最多的一种Handler，如经常使用的@RequestMapping注解方法就是这种Handler，他有一个专门的类型 HandlerMethod 也就是Method类型的Handler

4.1 创建AbstractHandlerMethodMapping之器

AbstractHandlerMethodMapping<T>对于泛型T，也就是RequestCondition接口的实现类

• 表示用来匹配Handler的条件专门使用的一种类，这里的条件不只是url了，还可以有很多其他条件，如request的类型、请求的参数、Header都可用作为匹配HandlerMethod的条件
• 默认使用的是RequestMappingInfo，从RequestMappingInfoHandlerMapping就可以看出public abstract class RequestMappingInfoHandlerMapping extends AbstractHandlerMethodMapping<RequestMappingInfo>

RequestCondition的实现类

• RequestCondition接口的实现类1—》抽象类AbstractRequestCondition中重写了equals、hashCode、toString三个方法，有8个子类，对应8中匹配条件

  • PatternsRequestCondition使用url做匹配
  • RequestMethodsRequestCondition使用RequestMethod做匹配
  • CompositeRequestCondition本身并不实际做匹配，而是可以将多个别的RquestCondition封装到自己的成员变量，在用的时候遍历进行匹配，这也是大家所熟悉的责任链模式，在SpringMVC中XxxComposite形式，他们的主要目的就是为了方便调用

• RequestCondition接口的实现类2—》RequestMappingInfo，它里面其实使用7个变量保存了7个RequestCondition，在匹配时使用那7个变量进行匹配，这也就是可以在@RequestMapping中给处理器指定多种匹配方式的原因


AbstractHandlerMethodMapping系列创建的步骤

• AbstractHandlerMethodMapping实现了InitializingBean接口，所以spring容器会自动调用afterProperties()方法
• afterProperties()方法又交给了initHandlerMethods方法完成具体的初始化
• initHandlerMethods方法选出容器的所有Bean，然后模板方法isHandler()判断选出标注@Controller的Handler（子类RequestMappingHandlerMapping实现isHandler模板方法）
• 之后this.detectHandlerMethods(beanName)保存Handler到Map，分两步走，首先根据传入的handler找到符合要求的方法，然后使用registerHandlerMethod保存到Map.

public void afterPropertiesSet() {
		// 1. 调用实际初始化方法
        this.initHandlerMethods();
        int total = this.getHandlerMethods().size();
        if (this.logger.isTraceEnabled() && total == 0 || this.logger.isDebugEnabled() && total > 0) {
            this.logger.debug(total + " mappings in " + this.formatMappingName());
        }

    }

    protected void initHandlerMethods() {
        String[] beanNames = this.obtainApplicationContext().getBeanNamesForType(Object.class);
        String[] var2 = beanNames;
        int var3 = beanNames.length;

        for(int var4 = 0; var4 < var3; ++var4) {
            String beanName = var2[var4];
            if (!beanName.startsWith("scopedTarget.")) {
                Class beanType = null;

                try {
                    beanType = this.obtainApplicationContext().getType(beanName);
                } catch (Throwable var8) {
                    if (this.logger.isTraceEnabled()) {
                        this.logger.trace("Could not resolve type for bean '" + beanName + "'", var8);
                    }
                }
				//2. 筛选容器全部的bean，然后根据一定规则筛选出Handler,最后保存到Map
				//  isHandler()模板方法，具体实现在子类RequestMappingHandlerMapping里面
                if (beanType != null && this.isHandler(beanType)) {
                	// 3. 将Handler保存到Map
                    this.detectHandlerMethods(beanName);
                }
            }
        }
		//模板方法，子类并未实现
        this.handlerMethodsInitialized(this.getHandlerMethods());
    }

// 上述2:调用子类RequestMappingHandlerMapping重写isHandler()模板方法
 protected boolean isHandler(Class<?> beanType) {
 		// 找出标志@Controller的类
        return AnnotatedElementUtils.hasAnnotation(beanType, Controller.class) || AnnotatedElementUtils.hasAnnotation(beanType, RequestMapping.class);
    }
// 上述3:调用本类detectHandlerMethods()

 protected void detectHandlerMethods(Object handler) {
        Class<?> handlerType = handler instanceof String ? this.obtainApplicationContext().getType((String)handler) : handler.getClass();
        if (handlerType != null) {
            Class<?> userType = ClassUtils.getUserClass(handlerType);
            // 获取当前Bean所有符合的Methods
            Map<Method, T> methods = MethodIntrospector.selectMethods(userType, (method) -> {
            // 模板方法，具体实现在RequestMappingHandlerMapping里的，根据有无@RequestMapping找匹配条件，
            // 无则返回null
            // 有则创建RequestMappingInfo类型的匹配条件并返回
                return this.getMappingForMethod(method, userType);
            });
            if (this.logger.isTraceEnabled()) {
                this.logger.trace(this.formatMappings(userType, methods));
            }
			// 将符合要求的Methods注册保存到Map
            methods.forEach((method, mapping) -> {
                Method invocableMethod = AopUtils.selectInvocableMethod(method, userType);
                this.registerHandlerMethod(handler, invocableMethod, mapping);
            });
        }

    }

这里可以看出，怎么找方法

• spring是将处理请求的方法的所在类看成处理器了，而不是方法本身，其他场景也有将处理方法作为处理器的，如AbstractHandlerMethodMapping的getHandlerInternal方法返回的处理器就是HandlerMethod类型，在RequestMappingHandlerMappingAdapter中判断是不是支持的Handler也是检查是不是HandlerMethod类型判断的
• 从Handler中获取可以处理请求的方法使用的是HandlerMethodSelector，内部调用// 模板方法，具体实现在RequestMappingHandlerMapping里的，根据有无@RequestMapping找匹配条件，
  • // 无则返回null
  • // 有则创建RequestMappingInfo类型的匹配条件并返回（也就是@RequestMapping后面的匹配条件，有url、方法类型等信息）

这里可以看出，怎么注册进Map

// AbstractHandlerMethodMapping 内部类，方法注册进Map
 class MappingRegistry {
        private final Map<T, AbstractHandlerMethodMapping.MappingRegistration<T>> registry = new HashMap();
        private final Map<T, HandlerMethod> mappingLookup = new LinkedHashMap();
        private final Map<HandlerMethod, CorsConfiguration> corsLookup = new ConcurrentHashMap();
        private final ReentrantReadWriteLock readWriteLock = new ReentrantReadWriteLock();

        MappingRegistry() {
        }

        public Map<T, HandlerMethod> getMappings() {
            return this.mappingLookup;
        }

        @Nullable
        public CorsConfiguration getCorsConfiguration(HandlerMethod handlerMethod) {
            HandlerMethod original = handlerMethod.getResolvedFromHandlerMethod();
            return (CorsConfiguration)this.corsLookup.get(original != null ? original : handlerMethod);
        }

        public void acquireReadLock() {
            this.readWriteLock.readLock().lock();
        }

        public void releaseReadLock() {
            this.readWriteLock.readLock().unlock();
        }

		// 注册方法
        public void register(T mapping, Object handler, Method method) {
            this.readWriteLock.writeLock().lock();

            try {
            	// 创建handler到method的映射
                HandlerMethod handlerMethod = AbstractHandlerMethodMapping.this.createHandlerMethod(handler, method);
                // 验证，// 检查已经在 mappingLookup 存在，直接抛异常
                this.validateMethodMapping(handlerMethod, mapping);
                // 放入3个Map
                this.mappingLookup.put(mapping, handlerMethod);
                CorsConfiguration corsConfig = AbstractHandlerMethodMapping.this.initCorsConfiguration(handler, method, mapping);
                if (corsConfig != null) {
                    this.corsLookup.put(handlerMethod, corsConfig);
                }

                this.registry.put(mapping, new AbstractHandlerMethodMapping.MappingRegistration(mapping, handlerMethod));
            } finally {
                this.readWriteLock.writeLock().unlock();
            }

        }

		// 检验
        private void validateMethodMapping(HandlerMethod handlerMethod, T mapping) {
            HandlerMethod existingHandlerMethod = (HandlerMethod)this.mappingLookup.get(mapping);
            // 检查已经在 mappingLookup 存在，直接抛异常
            if (existingHandlerMethod != null && !existingHandlerMethod.equals(handlerMethod)) {
                throw new IllegalStateException("Ambiguous mapping. Cannot map '" + handlerMethod.getBean() + "' method \n" + handlerMethod + "\nto " + mapping + ": There is already '" + existingHandlerMethod.getBean() + "' bean method\n" + existingHandlerMethod + " mapped.");
            }
        }

        public void unregister(T mapping) {
            this.readWriteLock.writeLock().lock();

            try {
                AbstractHandlerMethodMapping.MappingRegistration<T> definition = (AbstractHandlerMethodMapping.MappingRegistration)this.registry.remove(mapping);
                if (definition != null) {
                    this.mappingLookup.remove(definition.getMapping());
                    this.corsLookup.remove(definition.getHandlerMethod());
                    return;
                }
            } finally {
                this.readWriteLock.writeLock().unlock();
            }

        }
    }

4.2AbstractHandlerMethodMapping之用

通过前面的分析可知这里的主要功能是通过getHandlerInternal方法获取处理器

public Mono<HandlerMethod> getHandlerInternal(ServerWebExchange exchange) {
        this.mappingRegistry.acquireReadLock();

        try {
            HandlerMethod handlerMethod;
            try {
            	// 1. 找到handlerMethod
                handlerMethod = this.lookupHandlerMethod(exchange);
            } catch (Exception var8) {
                Mono var4 = Mono.error(var8);
                return var4;
            }

            if (handlerMethod != null) {
            // 2. 创建新的 handlerMethod,判断handler是不是String类型的，是转为bean
                handlerMethod = handlerMethod.createWithResolvedBean();
            }

            Mono var3 = Mono.justOrEmpty(handlerMethod);
            return var3;
        } finally {
            this.mappingRegistry.releaseReadLock();
        }
    }
// 上述1，lookupHandlerMethod()方法


    @Nullable
    protected HandlerMethod lookupHandlerMethod(ServerWebExchange exchange) throws Exception {
    	// 1. Match是内部类，保存匹配条件和Handler
        List<AbstractHandlerMethodMapping<T>.Match> matches = new ArrayList();
        // 2. 添加 exchange 匹配条件
        this.addMatchingMappings(this.mappingRegistry.getMappings().keySet(), matches, exchange);
        // 如果不能直接使用lookupPath得到匹配条件，则将所有的匹配条件加到matches
        if (!matches.isEmpty()) {
            Comparator<AbstractHandlerMethodMapping<T>.Match> comparator = new AbstractHandlerMethodMapping.MatchComparator(this.getMappingComparator(exchange));
            matches.sort(comparator);
            AbstractHandlerMethodMapping<T>.Match bestMatch = (AbstractHandlerMethodMapping.Match)matches.get(0);
            if (matches.size() > 1) {
                if (this.logger.isTraceEnabled()) {
                    this.logger.trace(exchange.getLogPrefix() + matches.size() + " matching mappings: " + matches);
                }

                if (CorsUtils.isPreFlightRequest(exchange.getRequest())) {
                    return PREFLIGHT_AMBIGUOUS_MATCH;
                }

                AbstractHandlerMethodMapping<T>.Match secondBestMatch = (AbstractHandlerMethodMapping.Match)matches.get(1);
                if (comparator.compare(bestMatch, secondBestMatch) == 0) {
                    Method m1 = bestMatch.handlerMethod.getMethod();
                    Method m2 = secondBestMatch.handlerMethod.getMethod();
                    RequestPath path = exchange.getRequest().getPath();
                    throw new IllegalStateException("Ambiguous handler methods mapped for '" + path + "': {" + m1 + ", " + m2 + "}");
                }
            }

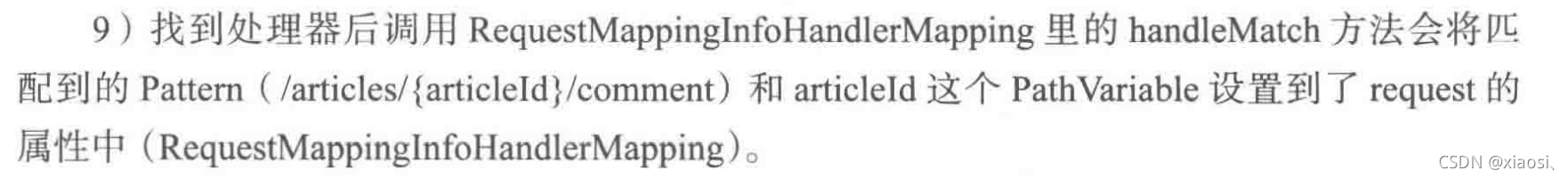

            this.handleMatch(bestMatch.mapping, bestMatch.handlerMethod, exchange);
            return bestMatch.handlerMethod;
        } else {
            return this.handleNoMatch(this.mappingRegistry.getMappings().keySet(), exchange);
        }
    }

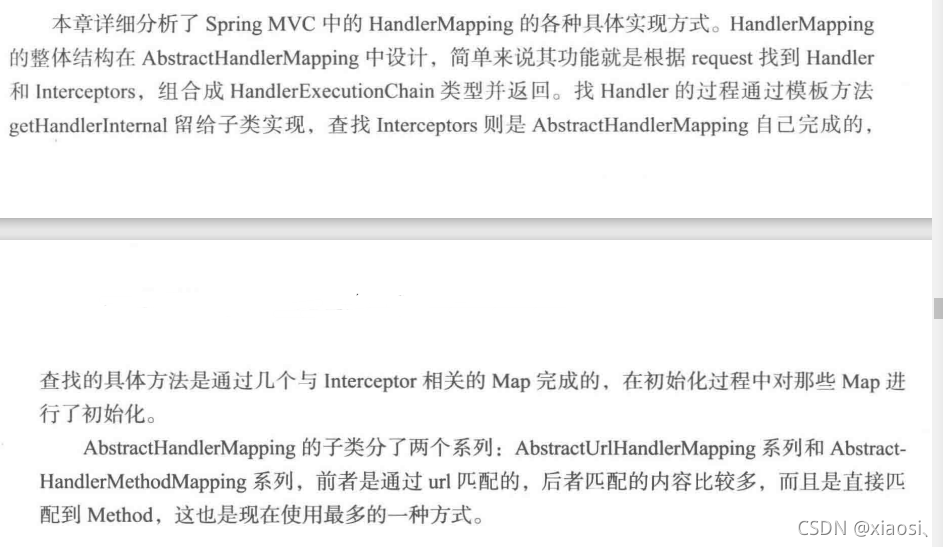

小结

二、HandlerAdapter

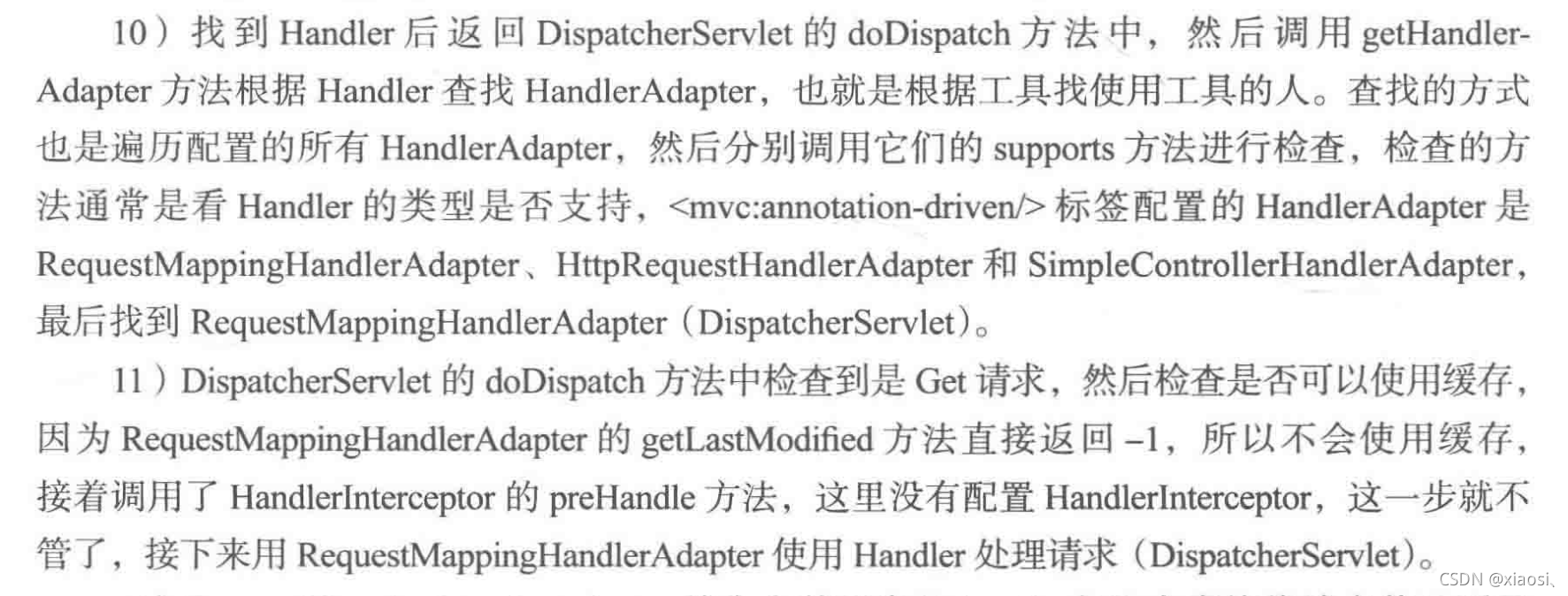

HandlerMapping通过request找到handler，HandlerAdapter是具体使用Handler来干活的，每个HandlerAdapter封装了一种Handler的具体使用方法，继承体系

• 有5类Adapter，最复杂的是RequestMappingHandlerAdapter的实现，因为该所处理的handler可以是任何方法
• HandlerAdapter接口三个方法，一个用来判断是否支持传入的Handler，一个用来使用Handler处理请求，还有一个就是用来获取资源的Last-Modified值

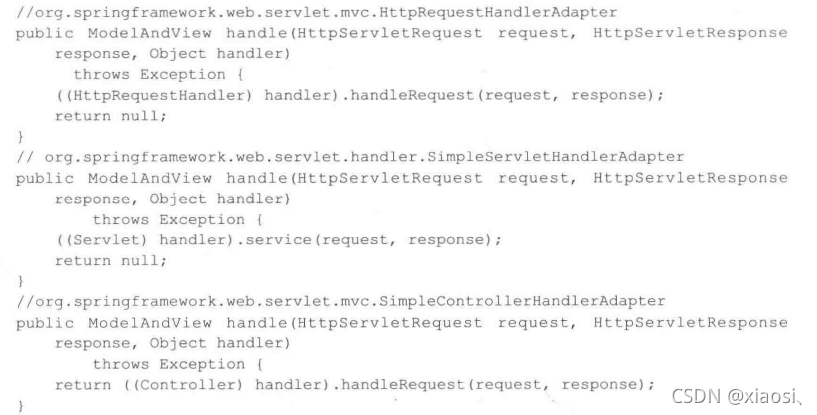

• HttpRequestHandlerAdapter、SimpleServletHandlerAdapter和SimpleControllerAdapter分别适配HttpRequestHandler、Servlet、Controller类型的Handler，方法很简单，都是调用Handler里固定的方法

1、RequestMappingHandlerAdapter概述

继承AbstractHandlerMethodAdapter类

• 该父类内部三个接口方法分别调用三个模板方法：supportsInternal，getLastModifiedInternal，handleInternal
• 增加了Handler必须是HandlerMethod类型，另外实现了Order接口，可以在配置时设置顺序

RequestMappingHandlerAdapter可以说是SpringMVC最复杂的组件

• supportsInternal()方法直接返回true，只要满足父类判断Handler的条件即可
• getLastModifiedInternal()直接返回-1
• handleInternal()最重要的方法，就是这个方法使用Handler处理请求，

具体步骤

• 备好处理器所需要的参数：方法参数最麻烦
• 使用处理器处理请求：最简单，直接使用反射技术调用处理器执行即可
• 处理返回值，也就是将不同类型的返回值统一处理成ModelAndView类型

参数绑定问题

• 哪些参数需要绑定？
• 参数值的来源？
• 具体的进行绑定的方法？

参数需要根据方法确定，不过这里的方法除了实际处理请求的处理器之外，还有两个方法的参数需要绑定，那就是跟当前处理器相对应加了@ModelAttribute和@InitBinder的方法，参数来源有两个

• request中相关的参数：主要包括url中的参数，post过来的参数以及请求头所包含的值
• cookie中的值
• session中的值
• 设置到FlashMap中的参数，主要用于redirect的参数传递

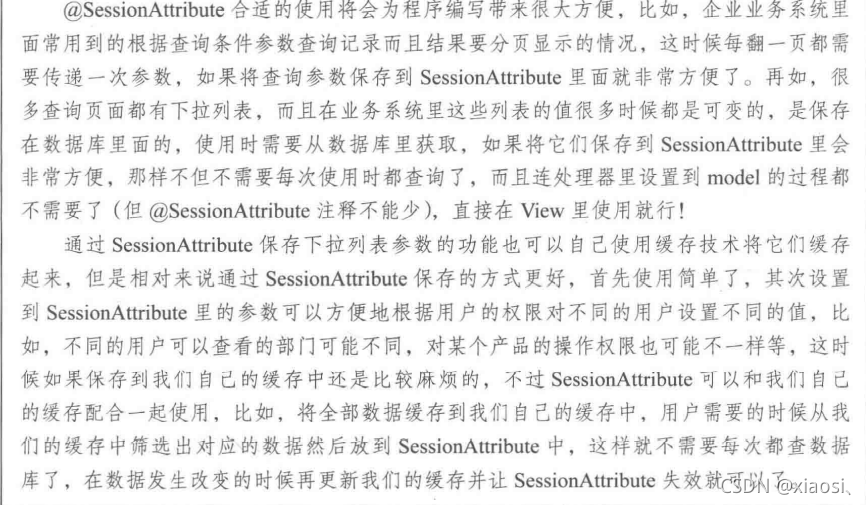

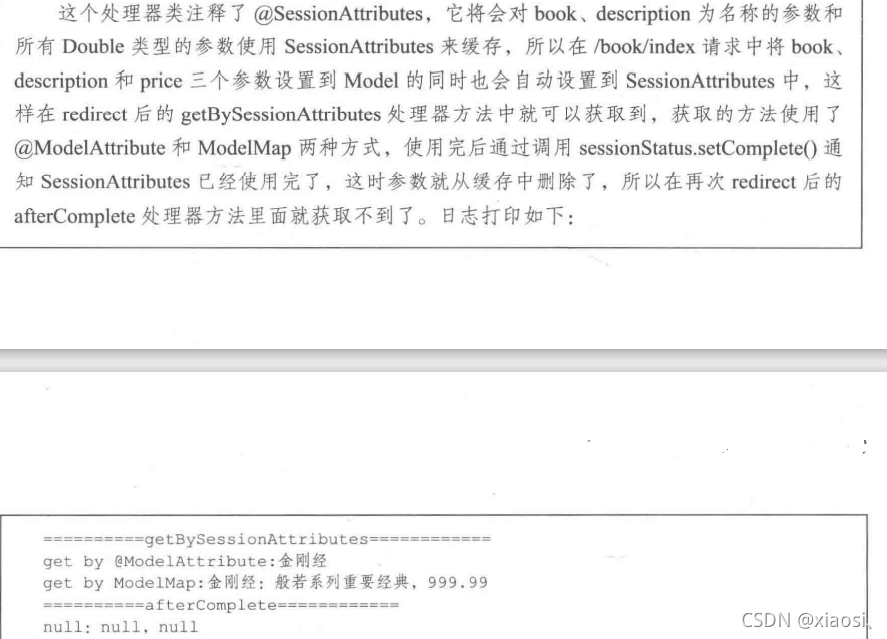

• SessionAttributes传递的参数，该参数主要通过@SessionAttributes注释传递

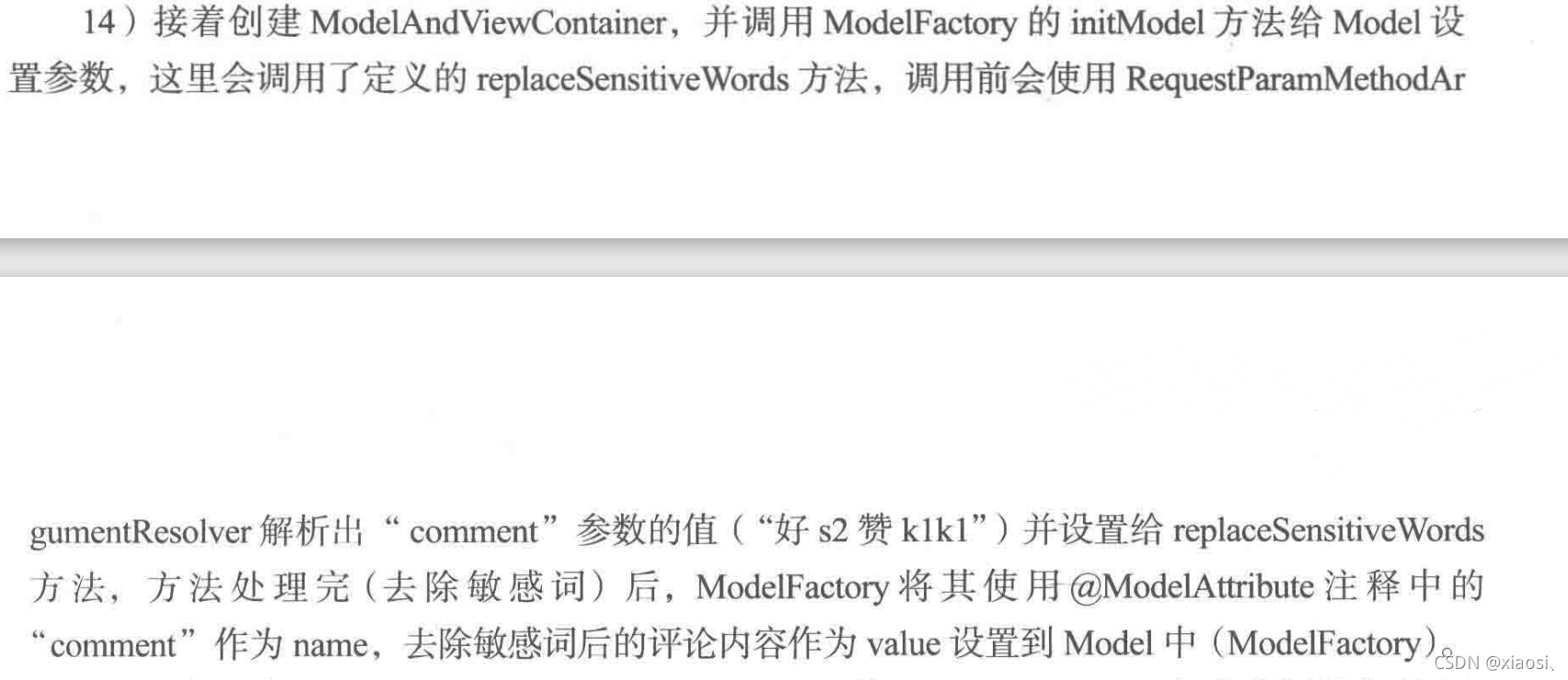

• 通过@ModelAttribute的方法进行设置的参数

四个注解

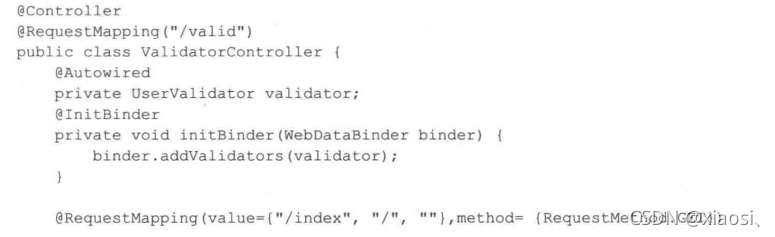

• @InitBindner：该注解方法可以初始化Binder，可以注册校验器，如@Valid+校验器进行参数校验场景校验器的设置，还有就是再该方法内部设置编辑器（时间格式化器）
• @ModelAttribute：该注解方法可以将参数、返回值设置到Model中，该注解参数表示需要指定的ArgumentResolver来解析参数，后续介绍
• @ControllerAdvice：上面的两个注解都是在特定的处理器（特定单个Controller）才能使用，如果想让所有的Controller都作用，处理定义一个Controller的基类让所有的XxxController都继承他，将注解方法定义在里面，这样耦合度高，因此SpringMVC提供一个简单解决办法，定义一个类加上@ControllerAdvice，并将注解方法放进去，这样每个XxxController处理请求前都会执行这些方法
• @ReponseBodyAdvice：原理同上，加上了@ResponseBody的方法或者是HttpEntity类型的返回值的XxxController方法，可以被加上@ControllerAdvice注解并且实现了ResponseBodyAdvice接口的类处理，原理是ReturnValueHandler调用的

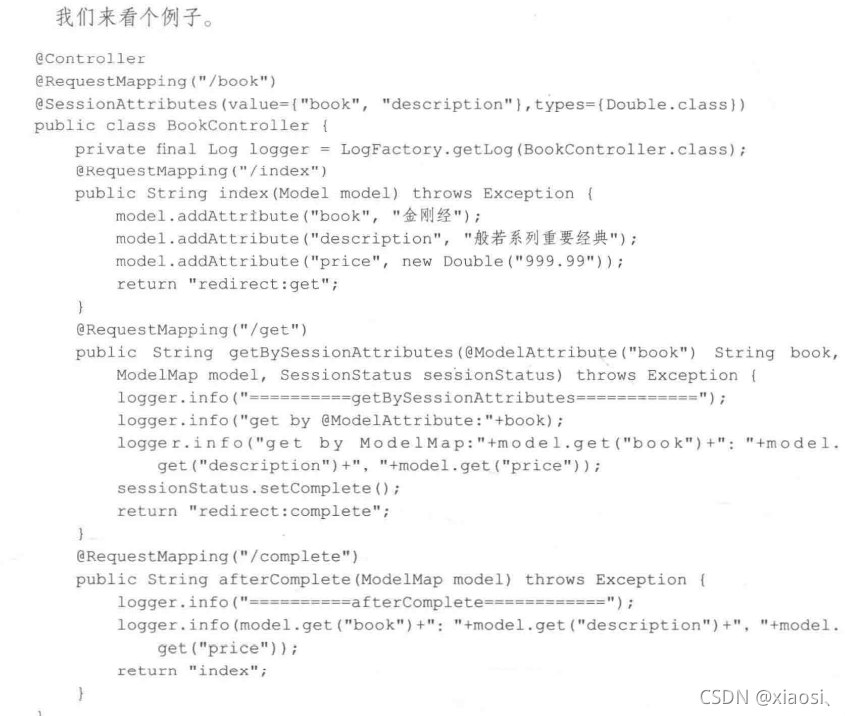

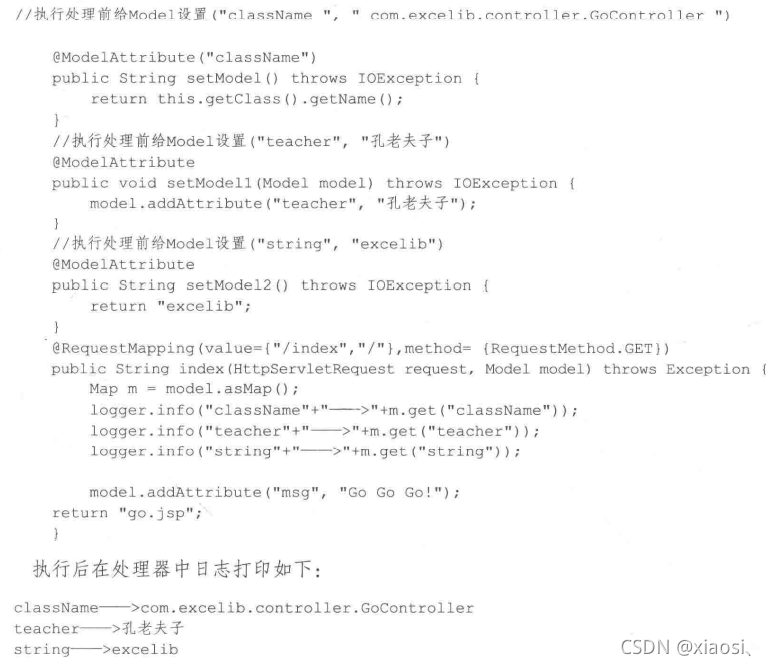

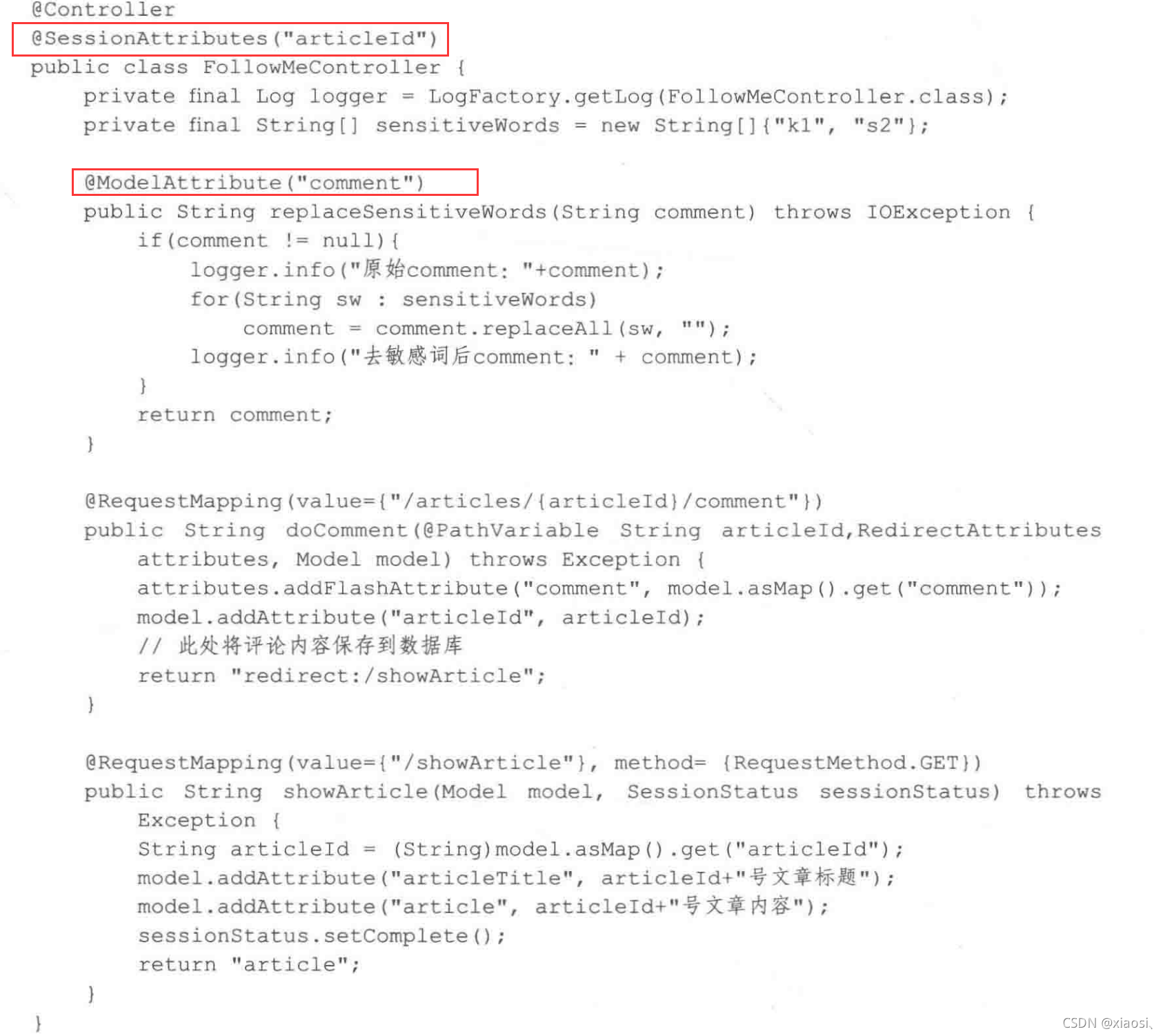

举栗

2、RequestMappingHandlerAdapter自身结构

2.1.创建RequestMappingHandlerAdapter之器

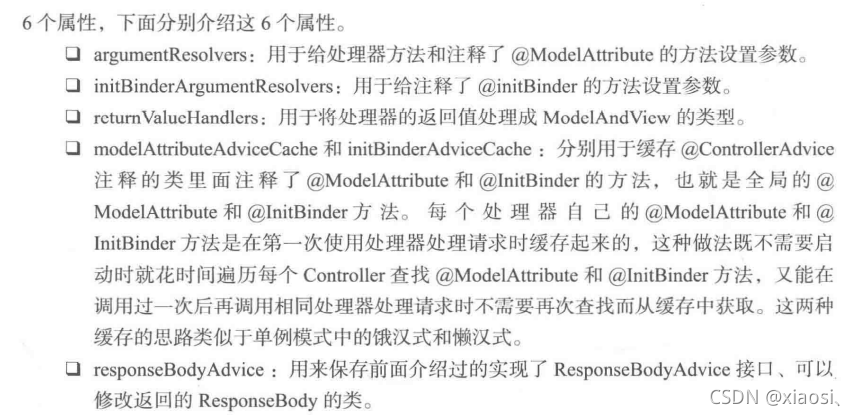

自身结构并不复杂，就是组件多，RequestMappingHandlerAdapter的创建在afterPropertiesSet方法中实现，主要是初始化两类resolver、@ContrAdvice相关的方法（可以理解为切面），包括方法参数等信息

• argumentResolvers
• initBinderArgumentResolvers
• returnValueHandlers
• @ControllerAdvice注解相关的modelAttributeAdviceCache
• @ControllerAdvice注解相关的initBinderAdviceCache
• @ControllerAdvice注解相关的responseBodyAdvice

@Override
	public void afterPropertiesSet() {
		// Do this first, it may add ResponseBody advice beans
		// @ControllerAdvice相关初始化
		initControllerAdviceCache();

		// 责任链模式，将各种reslovers封装声明到成员变量，最后实现交给子类
		if (this.argumentResolvers == null) {
			List<HandlerMethodArgumentResolver> resolvers = getDefaultArgumentResolvers();
			this.argumentResolvers = new HandlerMethodArgumentResolverComposite().addResolvers(resolvers);
		}
		if (this.initBinderArgumentResolvers == null) {
			List<HandlerMethodArgumentResolver> resolvers = getDefaultInitBinderArgumentResolvers();
			this.initBinderArgumentResolvers = new HandlerMethodArgumentResolverComposite().addResolvers(resolvers);
		}
		if (this.returnValueHandlers == null) {
			List<HandlerMethodReturnValueHandler> handlers = getDefaultReturnValueHandlers();
			this.returnValueHandlers = new HandlerMethodReturnValueHandlerComposite().addHandlers(handlers);
		}
	}

// 一、初始化@ControllerAdvice相关的调用方法
private void initControllerAdviceCache() {
		if (getApplicationContext() == null) {
			return;
		}
		// 1. 获取所有标注了@ControllerAdvice的bean
		List<ControllerAdviceBean> adviceBeans = ControllerAdviceBean.findAnnotatedBeans(getApplicationContext());

		List<Object> requestResponseBodyAdviceBeans = new ArrayList<>();

		for (ControllerAdviceBean adviceBean : adviceBeans) {
			Class<?> beanType = adviceBean.getBeanType();
			if (beanType == null) {
				throw new IllegalStateException("Unresolvable type for ControllerAdviceBean: " + adviceBean);
			}
			//2.  @ModelAttribute但是没有@RequestMapping的方法
			Set<Method> attrMethods = MethodIntrospector.selectMethods(beanType, MODEL_ATTRIBUTE_METHODS);
			if (!attrMethods.isEmpty()) {
				this.modelAttributeAdviceCache.put(adviceBean, attrMethods);
			}
			// 3.  @InitBinder方法
			Set<Method> binderMethods = MethodIntrospector.selectMethods(beanType, INIT_BINDER_METHODS);
			if (!binderMethods.isEmpty()) {
				this.initBinderAdviceCache.put(adviceBean, binderMethods);
			}
			// 4. 实现了ResponseBodyAdvice接口的类
			if (RequestBodyAdvice.class.isAssignableFrom(beanType) || ResponseBodyAdvice.class.isAssignableFrom(beanType)) {
				requestResponseBodyAdviceBeans.add(adviceBean);
			}
		}
		// 将查找实现了ResponseBodyAdvice接口的类从前面添加到responseBodyAdvice属性

		if (!requestResponseBodyAdviceBeans.isEmpty()) {
			this.requestResponseBodyAdvice.addAll(0, requestResponseBodyAdviceBeans);
		}


	}

//调用的 查找方法 MethodIntrospector.selectMethods(beanType, 过滤方法)
public static final MethodFilter MODEL_ATTRIBUTE_METHODS = method ->
			(!AnnotatedElementUtils.hasAnnotation(method, RequestMapping.class) &&
					AnnotatedElementUtils.hasAnnotation(method, ModelAttribute.class));

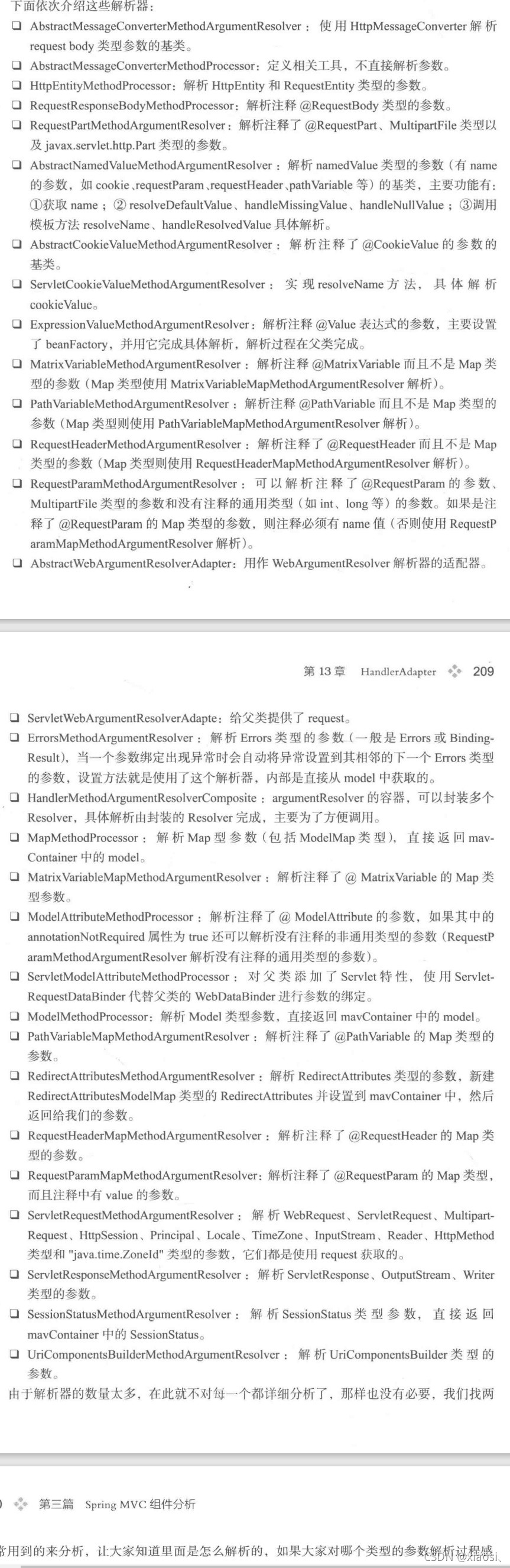

// 二、getDefaultXxx方法，getDefaultArgumentResolver为例，其他两个类似
// 责任链模式，自己实际不干活，而是封装多个别的组件，干活时交给别的组件，将这些组件设置为成员变量

private List<HandlerMethodArgumentResolver> getDefaultArgumentResolvers() {
		List<HandlerMethodArgumentResolver> resolvers = new ArrayList<>();

		// Annotation-based argument resolution
		// 1. 参数解析器，可以理解为先声明，保存到成员变量
		resolvers.add(new RequestParamMethodArgumentResolver(getBeanFactory(), false));
		resolvers.add(new RequestParamMapMethodArgumentResolver());
		resolvers.add(new PathVariableMethodArgumentResolver());
		resolvers.add(new PathVariableMapMethodArgumentResolver());
		resolvers.add(new MatrixVariableMethodArgumentResolver());
		resolvers.add(new MatrixVariableMapMethodArgumentResolver());
		resolvers.add(new ServletModelAttributeMethodProcessor(false));
		resolvers.add(new RequestResponseBodyMethodProcessor(getMessageConverters(), this.requestResponseBodyAdvice));
		resolvers.add(new RequestPartMethodArgumentResolver(getMessageConverters(), this.requestResponseBodyAdvice));
		resolvers.add(new RequestHeaderMethodArgumentResolver(getBeanFactory()));
		resolvers.add(new RequestHeaderMapMethodArgumentResolver());
		resolvers.add(new ServletCookieValueMethodArgumentResolver(getBeanFactory()));
		resolvers.add(new ExpressionValueMethodArgumentResolver(getBeanFactory()));
		resolvers.add(new SessionAttributeMethodArgumentResolver());
		resolvers.add(new RequestAttributeMethodArgumentResolver());

		// Type-based argument resolution
		// 2. 类型解析参数解析器
		resolvers.add(new ServletRequestMethodArgumentResolver());
		resolvers.add(new ServletResponseMethodArgumentResolver());
		resolvers.add(new HttpEntityMethodProcessor(getMessageConverters(), this.requestResponseBodyAdvice));
		resolvers.add(new RedirectAttributesMethodArgumentResolver());
		resolvers.add(new ModelMethodProcessor());
		resolvers.add(new MapMethodProcessor());
		resolvers.add(new ErrorsMethodArgumentResolver());
		resolvers.add(new SessionStatusMethodArgumentResolver());
		resolvers.add(new UriComponentsBuilderMethodArgumentResolver());

		// Custom arguments
		// 3. 自定义解析器
		if (getCustomArgumentResolvers() != null) {
			resolvers.addAll(getCustomArgumentResolvers());
		}

		// Catch-all
		// 4.  可以解析所有的解析器
		resolvers.add(new RequestParamMethodArgumentResolver(getBeanFactory(), true));
		resolvers.add(new ServletModelAttributeMethodProcessor(true));

		return resolvers;
	}

2.2RequestMappingHandlerAdapter之用

概述

• 处理请求的入口方法是handleInternal()，handleInternal()干了两件事
  • 检查request：可以设置对请求类型的限制等，默认不检查。
  • 执行处理请求
    • // 1. 首先创建ServletWebRequest对象，// 在ArgumentResolver解析参数时候的request就是这个对象，处理器需要HttpServletRequest，这是ArgumentResolver就会转换设置
    • // 2. 初始化3个变量
    • // 3. 创建真正的执行处理请求的方法对象，在此对象内将参数解析组件、返回值处理组件 等组件设置进去
    • // 4. 创建ModelAndViewContainer容器，处理传递的参数Model和View，执行请求，最后处理ModelAndView

初始化的三个变量

• WebDataBinderfactory：处理@InitBinder注解的方法
• ModelFactory：处理Model的，主要是处理器具体处理之前对Model初始化，处理完成之后对Model初始化将Model对应的参数更新到SessionAttributes中

  • 处理请求之前：1、将原来加了@SessionAttributes注解对应的的值设置到Model。2、执行加了@ModelAttribute注解的方法，将值设置到Model(参数、返回值等)。3、加了@ModelAttribute的参数设置

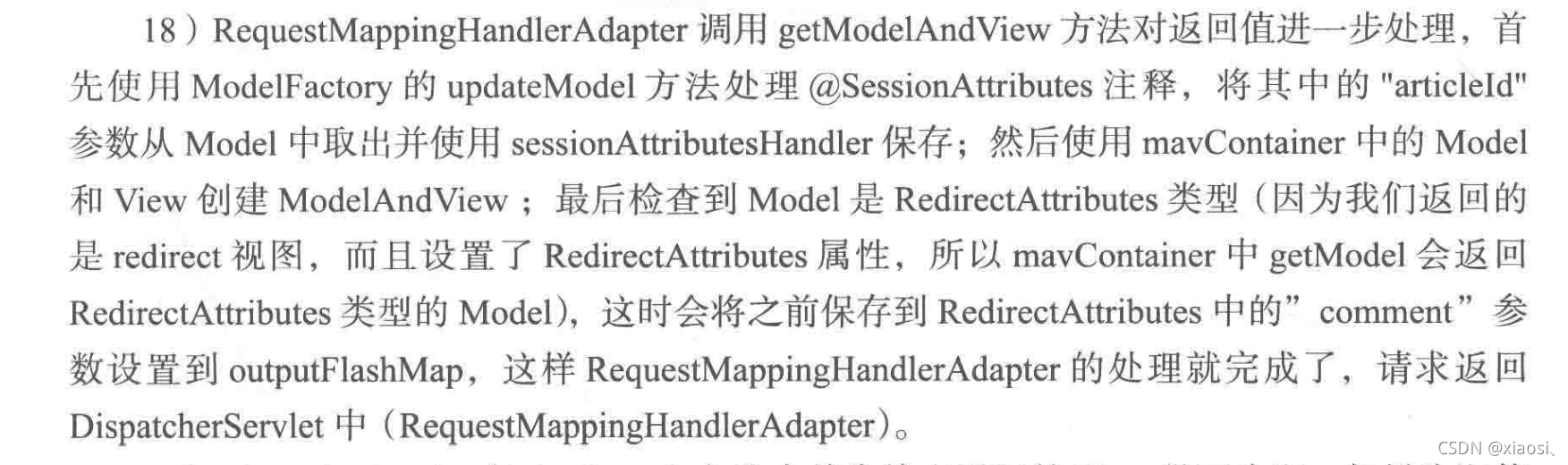

  • 处理完请求之后做后置处理，在getModelAndView方法中处理的，一共做了3件事，1、调用ModelFactory的updateModel更新Model(包括设置SessionAttributes 合 給Model设置BindingResult。2、根据mavContainer创建ModelAndView。3、如果mavCotainer里的model是RedirectAttrobutes类型，则将其值设置到FlashMap

• ServletInvocableHandlerMethod：继承HandlerMethod，可以直接执行，实际请求，参数绑定，请求处理，返回值处理都在这边完成

请求处理入口方法是handleInternal()

@Override
	protected ModelAndView handleInternal(HttpServletRequest request,
			HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {

		ModelAndView mav;
		// 1. 检查request
		checkRequest(request);

		// Execute invokeHandlerMethod in synchronized block if required.
		if (this.synchronizeOnSession) {
		// 2. 判断Handler是否有@SessionAttribute注解的参数
			HttpSession session = request.getSession(false);
			if (session != null) {
				Object mutex = WebUtils.getSessionMutex(session);
				synchronized (mutex) {
				//2. 执行请求的处理，需要加锁保证session的同步
					mav = invokeHandlerMethod(request, response, handlerMethod);
				}
			}
			else {
				// No HttpSession available -> no mutex necessary

				mav = invokeHandlerMethod(request, response, handlerMethod);
			}
		}
		else {
			// No synchronization on session demanded at all...
			// 2. 执行请求的处理，不用对session同步
			mav = invokeHandlerMethod(request, response, handlerMethod);
		}

		if (!response.containsHeader(HEADER_CACHE_CONTROL)) {
			// 3. 检查处理器类是否有SessionAttribute注解
			if (getSessionAttributesHandler(handlerMethod).hasSessionAttributes()) {
				// 给response设置缓存过期时间
				applyCacheSeconds(response, this.cacheSecondsForSessionAttributeHandlers);
			}
			else {
				prepareResponse(response);
			}
		}

		return mav;
	}

检查请求

// 调用方法1 checkRequest() ：定义在WebContentGenerate，主要做了3件事

/** Set of supported HTTP methods. */
// 不设置的的话，默认从AbstractHandlerMethodAdapter中直接传入false,不对请求方式限制
	@Nullable
private Set<String> supportedMethods;

protected final void checkRequest(HttpServletRequest request) throws ServletException {
		// Check whether we should support the request method.
		String method = request.getMethod();
		// 默认不检查，请求的类型是否支持
		if (this.supportedMethods != null && !this.supportedMethods.contains(method)) {
			throw new HttpRequestMethodNotSupportedException(method, this.supportedMethods);
		}

		// Check whether a session is required.
		// 默认也是不检查，如果session是必须存在的，判断session是否真实存在
		if (this.requireSession && request.getSession(false) == null) {
			throw new HttpSessionRequiredException("Pre-existing session required but none found");
		}
	}

执行请求处理

1. 首先创建ServletWebRequest对象
   // 在ArgumentResolver解析参数时候的request就是这个对象，处理器需要HttpServletRequest，这是ArgumentResolver就会转换设置

2. 初始化3个变量
   // 2.1用于参数跟String之间的类型转换,ModelFactory 刷新也会用到它：// 将符合条件注释了@InitBinder的方法找出来，这些方法主要用于处理参数
   // 2.2主要是处理Model的，主要包含两个功能，1. 在处理器具体处理之前对Model初始化， 2. 再处理完成请求后对Model参数更新
   - 将原来的SessionAttributes的值设置的Model
   - 执行相应注释@ModelAttribute的方法并将值设置到Model
   - 处理器注释了了@ModelAttribute的参数同时在SessionAttributes中设置了，而且在mvcCobtainer中没有，则将全部的SessionAttributes中查找并设置进去

3. 创建invocableMethod 真正的执行者：继承HandlerMethod，并且可以直接执行，实际请求的处理就是通过它执行的，参数绑定、处理请求、返回值都是这里完成

4. 将参数解析组件、返回值处理组件 等组件设置进去：也就是子类实现完成之后的组件，对应之前创建之器声明的哪些保存在成员变量的组件

5. 新建mavContainer：保存Model和View，请求参数传递进去

执行

// 调用方法2invokeHandlerMethod()：执行请求处理


@Nullable
	protected ModelAndView invokeHandlerMethod(HttpServletRequest request,
			HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {
		// 1. 首先创建ServletWebRequest对象
		// 在ArgumentResolver解析参数时候的request就是这个对象，处理器需要HttpServletRequest，这是ArgumentResolver就会转换设置
		ServletWebRequest webRequest = new ServletWebRequest(request, response);
		try {
			// 2. 初始化3个变量
			// 2.1用于参数跟String之间的类型转换,ModelFactory 刷新也会用到它
			// 将符合条件注释了@InitBinder的方法找出来，这些方法主要用于处理参数
			WebDataBinderFactory binderFactory = getDataBinderFactory(handlerMethod);
			// 2.2主要是处理Model的，主要包含两个功能，
			//    1. 在处理器具体处理之前对Model初始化
			//    2. 再处理完成请求后对Model参数更新
					//- 将原来的SessionAttributes的值设置的Model
					//- 执行相应注释@ModelAttribute的方法并将值设置到Model
					//- 处理器注释了了@ModelAttribute的参数同时在SessionAttributes中设置了，而且在mvcCobtainer中没有纸则将全部的SessionAttributes中查找并设置进去


			ModelFactory modelFactory = getModelFactory(handlerMethod, binderFactory);
			// 2.3继承HandlerMethod，并且可以直接执行，实际请求的处理就是通过它执行的，参数绑定、处理请求、返回值都是这里完成
			ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);
			// 3.将参数解析组件、返回值处理组件 等组件设置进去
			if (this.argumentResolvers != null) {
				invocableMethod.setHandlerMethodArgumentResolvers(this.argumentResolvers);
			}
			if (this.returnValueHandlers != null) {
				invocableMethod.setHandlerMethodReturnValueHandlers(this.returnValueHandlers);
			}
			invocableMethod.setDataBinderFactory(binderFactory);
			invocableMethod.setParameterNameDiscoverer(this.parameterNameDiscoverer);

			// 4. 新建mavContainer：保存Model和View，请求参数传递进去
			// 4.1并将相应参数设置进去


			ModelAndViewContainer mavContainer = new ModelAndViewContainer();
			mavContainer.addAllAttributes(RequestContextUtils.getInputFlashMap(request));
			modelFactory.initModel(webRequest, mavContainer, invocableMethod);
			mavContainer.setIgnoreDefaultModelOnRedirect(this.ignoreDefaultModelOnRedirect);

			AsyncWebRequest asyncWebRequest = WebAsyncUtils.createAsyncWebRequest(request, response);
			asyncWebRequest.setTimeout(this.asyncRequestTimeout);

			WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
			asyncManager.setTaskExecutor(this.taskExecutor);
			asyncManager.setAsyncWebRequest(asyncWebRequest);
			asyncManager.registerCallableInterceptors(this.callableInterceptors);
			asyncManager.registerDeferredResultInterceptors(this.deferredResultInterceptors);

			if (asyncManager.hasConcurrentResult()) {
				Object result = asyncManager.getConcurrentResult();
				mavContainer = (ModelAndViewContainer) asyncManager.getConcurrentResultContext()[0];
				asyncManager.clearConcurrentResult();
				LogFormatUtils.traceDebug(logger, traceOn -> {
					String formatted = LogFormatUtils.formatValue(result, !traceOn);
					return "Resume with async result [" + formatted + "]";
				});
				invocableMethod = invocableMethod.wrapConcurrentResult(result);
			}
			// 4.2执行请求
			invocableMethod.invokeAndHandle(webRequest, mavContainer);
			if (asyncManager.isConcurrentHandlingStarted()) {
				return null;
			}
			// 4.3请求处理完成完成进行一些后置处理
			return getModelAndView(mavContainer, modelFactory, webRequest);
		}
		finally {
			webRequest.requestCompleted();
		}
	}

// 4.2执行请求
/**
	 * Invoke the method and handle the return value through one of the
	 * configured {@link HandlerMethodReturnValueHandler HandlerMethodReturnValueHandlers}.
	 * @param webRequest the current request
	 * @param mavContainer the ModelAndViewContainer for this request
	 * @param providedArgs "given" arguments matched by type (not resolved)
	 */
	public void invokeAndHandle(ServletWebRequest webRequest, ModelAndViewContainer mavContainer,
			Object... providedArgs) throws Exception {
		//1. 执行
		Object returnValue = invokeForRequest(webRequest, mavContainer, providedArgs);
		setResponseStatus(webRequest);

		// 2. 返回值处理
		if (returnValue == null) {
			if (isRequestNotModified(webRequest) || getResponseStatus() != null || mavContainer.isRequestHandled()) {
				disableContentCachingIfNecessary(webRequest);
				mavContainer.setRequestHandled(true);
				return;
			}
		}
		else if (StringUtils.hasText(getResponseStatusReason())) {
			mavContainer.setRequestHandled(true);
			return;
		}

		mavContainer.setRequestHandled(false);
		Assert.state(this.returnValueHandlers != null, "No return value handlers");
		try {
			this.returnValueHandlers.handleReturnValue(
					returnValue, getReturnValueType(returnValue), mavContainer, webRequest);
		}
		catch (Exception ex) {
			if (logger.isTraceEnabled()) {
				logger.trace(formatErrorForReturnValue(returnValue), ex);
			}
			throw ex;
		}
	}

// 真正执行
 @Nullable
    public Object invokeForRequest(NativeWebRequest request, @Nullable ModelAndViewContainer mavContainer, Object... providedArgs) throws Exception {
    	//1. 准备方法参数
        Object[] args = this.getMethodArgumentValues(request, mavContainer, providedArgs);
        if (this.logger.isTraceEnabled()) {
            this.logger.trace("Arguments: " + Arrays.toString(args));
        }
		// 2. doInvoke()反射执行，整个执行的核心
        return this.doInvoke(args);
    }

//1.  获取准备处理器方法参数
 protected Object[] getMethodArgumentValues(NativeWebRequest request, @Nullable ModelAndViewContainer mavContainer, Object... providedArgs) throws Exception {
 		// 获取方法的参数，在HandlerMethod中，子类会自动同步到本类的成员变量
        MethodParameter[] parameters = this.getMethodParameters();
        if (ObjectUtils.isEmpty(parameters)) {
            return EMPTY_ARGS;
        } else {
        // 保存解析出参数的值
            Object[] args = new Object[parameters.length];

            for(int i = 0; i < parameters.length; ++i) {
                MethodParameter parameter = parameters[i];
                // 给parameter设置参数名解析器
                parameter.initParameterNameDiscovery(this.parameterNameDiscoverer);
                args[i] = findProvidedArgument(parameter, providedArgs);
                if (args[i] == null) {
                    if (!this.resolvers.supportsParameter(parameter)) {
                        throw new IllegalStateException(formatArgumentError(parameter, "No suitable resolver"));
                    }

                    try {
                    // 使用resolvers，也就是子类实现的解析器解析
                        args[i] = this.resolvers.resolveArgument(parameter, mavContainer, request, this.dataBinderFactory);
                    } catch (Exception var10) {
                        if (this.logger.isDebugEnabled()) {
                            String exMsg = var10.getMessage();
                            if (exMsg != null && !exMsg.contains(parameter.getExecutable().toGenericString())) {
                                this.logger.debug(formatArgumentError(parameter, exMsg));
                            }
                        }

                        throw var10;
                    }
                }
            }

            return args;
        }
    }

	// 2. 真正反射执行
    @Nullable
    protected Object doInvoke(Object... args) throws Exception {
        ReflectionUtils.makeAccessible(this.getBridgedMethod());

        try {
        	// 真正反射执行
            return this.getBridgedMethod().invoke(this.getBean(), args);
        } catch (IllegalArgumentException var4) {
            this.assertTargetBean(this.getBridgedMethod(), this.getBean(), args);
            String text = var4.getMessage() != null ? var4.getMessage() : "Illegal argument";
            throw new IllegalStateException(this.formatInvokeError(text, args), var4);
        } catch (InvocationTargetException var5) {
            Throwable targetException = var5.getTargetException();
            if (targetException instanceof RuntimeException) {
                throw (RuntimeException)targetException;
            } else if (targetException instanceof Error) {
                throw (Error)targetException;
            } else if (targetException instanceof Exception) {
                throw (Exception)targetException;
            } else {
                throw new IllegalStateException(this.formatInvokeError("Invocation failure", args), targetException);
            }
        }
    }

// 4.3请求处理完成完成进行一些后置处理,拿到ModelAndView返回
@Nullable
	private ModelAndView getModelAndView(ModelAndViewContainer mavContainer,
			ModelFactory modelFactory, NativeWebRequest webRequest) throws Exception {

		modelFactory.updateModel(webRequest, mavContainer);
		if (mavContainer.isRequestHandled()) {
			return null;
		}
		ModelMap model = mavContainer.getModel();
		ModelAndView mav = new ModelAndView(mavContainer.getViewName(), model, mavContainer.getStatus());
		if (!mavContainer.isViewReference()) {
			mav.setView((View) mavContainer.getView());
		}
		if (model instanceof RedirectAttributes) {
			Map<String, ?> flashAttributes = ((RedirectAttributes) model).getFlashAttributes();
			HttpServletRequest request = webRequest.getNativeRequest(HttpServletRequest.class);
			if (request != null) {
				RequestContextUtils.getOutputFlashMap(request).putAll(flashAttributes);
			}
		}
		return mav;
	}

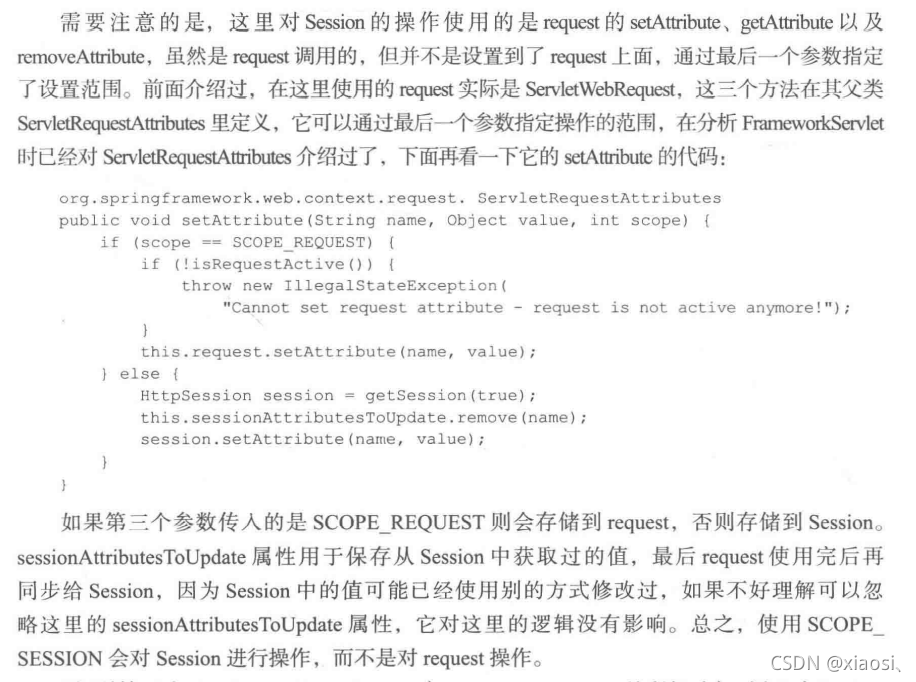

注解@SessionAttributes概述

• 主要用在处理器类上，用于在多个请求之间传递参数，类似于Session的Attribute，但是也不一样，前者只适用暂时的传递，而不是长期的保存，长期应该适用Sesssion的setAttribute()保存
• 主要用法：1、设置了该注解的参数在视图中通过request、session的的getAttribute()获取，2、在后面请求返回的视图中通过session的getAttribute或者Model获取，3、自动将参数设置到后面请求处理器的Model或者@ModelAttribute注解的参数
• 设置方法：1、需要满足在@SessionAttribute注解设置参数名、类型，2、在处理器中将参数设置到Model，之后会自动的有ModelFactory完成更新，使用完毕之后可以调用SessionStatus.setComplete()清除，这对已经存入session的参数。

小结

• SessionAttributesHandler:用来处理@SessionAttributes注释的参数，做一些宏观的事情，如那个Handler可以缓存哪些参数，某个参数再当前的SessionAttribues中是否存在
• SessionAttributeStore:并不是保存数据的容器，而是工具，单个参数的处理操作，可以临时当做缓存处理，容器默认为Session，默认实现DefaultSessionAttributeStore使用ServletWebRequest将参数设置到Session中，具体是在ModelFactory使用

// 主要是针对某个处理器的@SessionAttribute处理
public class SessionAttributesHandler {
	// 设置的注解value
    private final Set<String> attributeNames = new HashSet();
    // 类型
    private final Set<Class<?>> attributeTypes = new HashSet();
    // 全部的values
    private final Set<String> knownAttributeNames = Collections.newSetFromMap(new ConcurrentHashMap(4));
    // 操作单个参数的工具，SessionAttributeStore，在session和model之间
    private final SessionAttributeStore sessionAttributeStore;

    public SessionAttributesHandler(Class<?> handlerType, SessionAttributeStore sessionAttributeStore) {
        Assert.notNull(sessionAttributeStore, "SessionAttributeStore may not be null");
        this.sessionAttributeStore = sessionAttributeStore;
        SessionAttributes ann = (SessionAttributes)AnnotatedElementUtils.findMergedAnnotation(handlerType, SessionAttributes.class);
        if (ann != null) {
            Collections.addAll(this.attributeNames, ann.names());
            Collections.addAll(this.attributeTypes, ann.types());
        }

        this.knownAttributeNames.addAll(this.attributeNames);
    }

    public boolean hasSessionAttributes() {
        return !this.attributeNames.isEmpty() || !this.attributeTypes.isEmpty();
    }

    public boolean isHandlerSessionAttribute(String attributeName, Class<?> attributeType) {
        Assert.notNull(attributeName, "Attribute name must not be null");
        if (!this.attributeNames.contains(attributeName) && !this.attributeTypes.contains(attributeType)) {
            return false;
        } else {
            this.knownAttributeNames.add(attributeName);
            return true;
        }
    }

    public void storeAttributes(WebRequest request, Map<String, ?> attributes) {
        attributes.forEach((name, value) -> {
            if (value != null && this.isHandlerSessionAttribute(name, value.getClass())) {
                this.sessionAttributeStore.storeAttribute(request, name, value);
            }

        });
    }

    public Map<String, Object> retrieveAttributes(WebRequest request) {
        Map<String, Object> attributes = new HashMap();
        Iterator var3 = this.knownAttributeNames.iterator();

        while(var3.hasNext()) {
            String name = (String)var3.next();
            Object value = this.sessionAttributeStore.retrieveAttribute(request, name);
            if (value != null) {
                attributes.put(name, value);
            }
        }

        return attributes;
    }

    public void cleanupAttributes(WebRequest request) {
        Iterator var2 = this.knownAttributeNames.iterator();

        while(var2.hasNext()) {
            String attributeName = (String)var2.next();
            this.sessionAttributeStore.cleanupAttribute(request, attributeName);
        }

    }

    @Nullable
    Object retrieveAttribute(WebRequest request, String attributeName) {
        return this.sessionAttributeStore.retrieveAttribute(request, attributeName);
    }
}

2.3ModelAndViewContainer

• ModelAndViewContainer：承担整个过程中数据传递工作，除了保存Model和View 外还有一些别的功能，
  • 内有属性defaultModel：主要用于封装默认Model数据，就是默认使用Model和ModelAndView时候，ArgumentResolver会传入defaultModel，继承了ModelMap实现了Model接口
  • 内有属性redirectModel：主要用于封装重定向之后Model的数据
  • 内有属性view:可以是逻辑、实际视图
  • 内有属性requestHandler:主要是标志请求是否处理完返回response，是就不在往下处理，直接返回。有@ResposeBody注解的方法或者返回值为Httpentity的都会将该属性设置为true
  • …

2.4InvocableHandlerMethod执行者

先看父类HandlerMethod

• 封装Handler和具体处理请求的Method，分别对应bean和method属性，除了这两个还有其他三个属性
• beanFactory：新建HandlerMethod时候传入的Handler是String类型，需要获取Bean

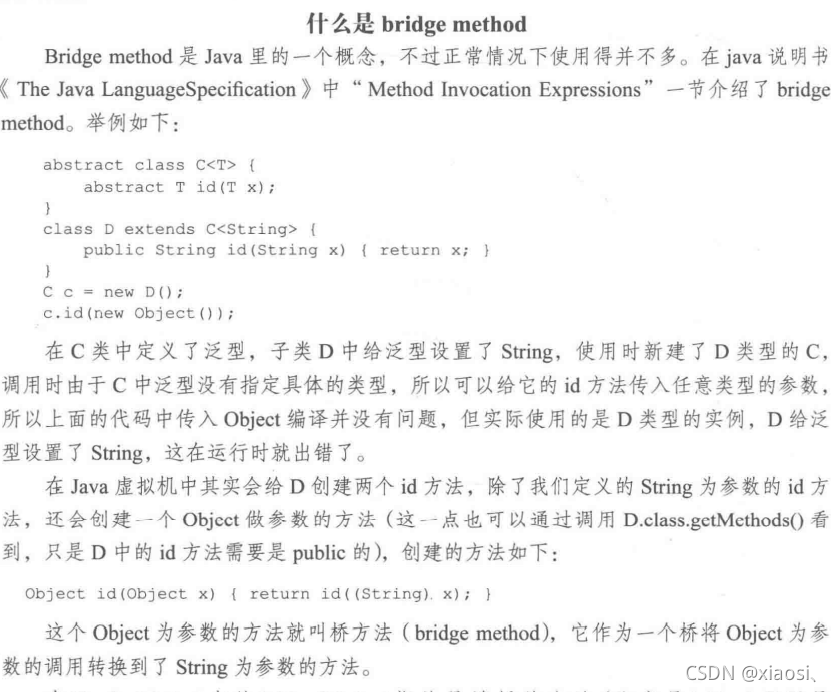

• bridgeMethod:如果Method是bridgeMethod则设置为原有方法
• parameters：请求方法的参数集合，具体元素为MethodParameter类型（内部类），一个对象代表一个方法的请求参数

在父类的基础上

• 增加了方法执行功能
• 相应的增加了参数解析、处理返回值等
• 在父类的基础上加了调用的功能，可以直接调用内部属性method对应的bridgeMethod
• 增加了属性dataBinderFactory（参数解析器使用）、argumentResolvers（解析参数）、paramaterNameDiscover（获取参数名）

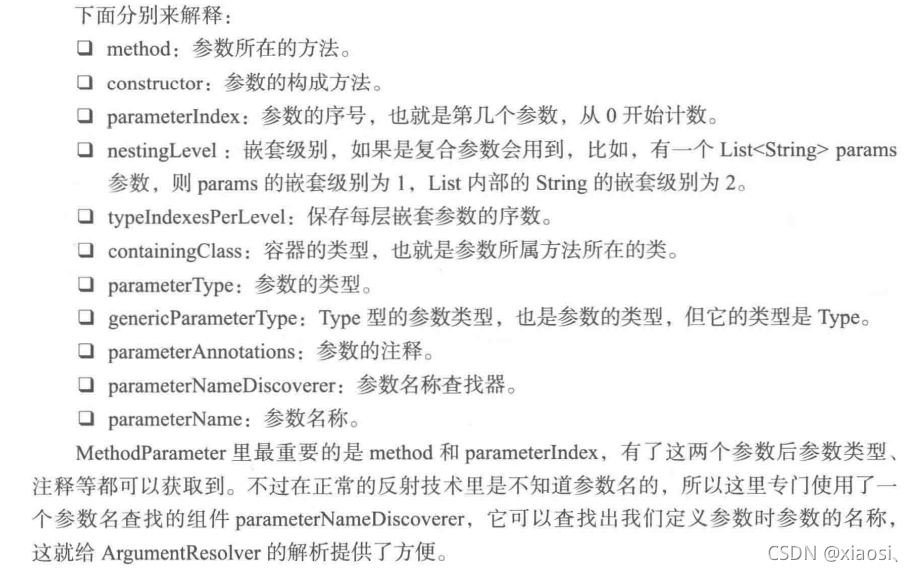

MethodParameter 请求方法参数类的成员属性

另外封装参数的内部类是ReturnValueMethodParameter，主要负责方法返回的参数

• 继承HandlerMethodParameter
• 使用的方法都是bridgeMethod，桥方法，为了处理父类泛型的问题，不涉及泛型就是原方法
• 返回值使用的parameterIndex都是-1

子类ServletInvocableHandlerMethod，在父类的基础上增加了3个功能

• 对@ResponseStatus的支持
• 对返回值的处理：HandlerMethodReturnValueHandler类型的成员变量
• 对一部处理结果的处理

2.5HandlerMethodArgumentResolver

概述

• 是用来处理器解析参数的，主要用在上面的InvocableHandlerMethod中，每个Resolver对应一种类型的参数，也就是创建RequestHandelrAdapter时候声明的那些待子类实现的XxxResolver组件的父接口
• 每个实现类对应一种类型的参数，命名大致两种
  • XxxMethodArgumentResolver
  • XxxMethodProcess：另外包含处理响应类型的返回值
• HandlerMethodArgumentResolverComposite内部可以防多个XxxResolver

解析器介绍

1、解析Model类型参数的ModelMethodProcess解析器

既可以解析参数，也可哟处理返回值

public class ModelMethodProcessor implements HandlerMethodArgumentResolver, HandlerMethodReturnValueHandler {
    public ModelMethodProcessor() {
    }

	// 1. 判断如果是Model类型就可以
    public boolean supportsParameter(MethodParameter parameter) {
        return Model.class.isAssignableFrom(parameter.getParameterType());
    }

    @Nullable
    public Object resolveArgument(MethodParameter parameter, @Nullable ModelAndViewContainer mavContainer, NativeWebRequest webRequest, @Nullable WebDataBinderFactory binderFactory) throws Exception {
        Assert.state(mavContainer != null, "ModelAndViewContainer is required for model exposure");
        // 2. 直接从 mavContainer 获取 值可能来自FlushMap、SessionAttribute中
        return mavContainer.getModel();
    }

    public boolean supportsReturnType(MethodParameter returnType) {
        return Model.class.isAssignableFrom(returnType.getParameterType());
    }

    public void handleReturnValue(@Nullable Object returnValue, MethodParameter returnType, ModelAndViewContainer mavContainer, NativeWebRequest webRequest) throws Exception {
        if (returnValue != null) {
            if (returnValue instanceof Model) {
                mavContainer.addAllAttributes(((Model)returnValue).asMap());
            } else {
                throw new UnsupportedOperationException("Unexpected return type: " + returnType.getParameterType().getName() + " in method: " + returnType.getMethod());
            }
        }
    }
}

2、解析@PathVariable参数类型的PathVariableMethodArgumentResolver解析器

先看父类AbstractNamedValueMethodArgumentResolver

 @Nullable
    public final Object resolveArgument(MethodParameter parameter, @Nullable ModelAndViewContainer mavContainer, NativeWebRequest webRequest, @Nullable WebDataBinderFactory binderFactory) throws Exception {
        AbstractNamedValueMethodArgumentResolver.NamedValueInfo namedValueInfo = this.getNamedValueInfo(parameter);
        MethodParameter nestedParameter = parameter.nestedIfOptional();

        Object resolvedName = this.resolveStringValue(namedValueInfo.name);
        if (resolvedName == null) {
            throw new IllegalArgumentException("Specified name must not resolve to null: [" + namedValueInfo.name + "]");
        } else {
        	// 具体解析参数，是模板方法，在子类实现
            Object arg = this.resolveName(resolvedName.toString(), nestedParameter, webRequest);
            if (arg == null) {
                if (namedValueInfo.defaultValue != null) {
                    arg = this.resolveStringValue(namedValueInfo.defaultValue);
                } else if (namedValueInfo.required && !nestedParameter.isOptional()) {
                    this.handleMissingValue(namedValueInfo.name, nestedParameter, webRequest);
                }

                arg = this.handleNullValue(namedValueInfo.name, arg, nestedParameter.getNestedParameterType());
            } else if ("".equals(arg) && namedValueInfo.defaultValue != null) {
                arg = this.resolveStringValue(namedValueInfo.defaultValue);
            }
			// 如果不为空，则用它创建binder并转换解析出的参数
            if (binderFactory != null) {
                WebDataBinder binder = binderFactory.createBinder(webRequest, (Object)null, namedValueInfo.name);

                try {
                    arg = binder.convertIfNecessary(arg, parameter.getParameterType(), parameter);
                } catch (ConversionNotSupportedException var11) {
                    throw new MethodArgumentConversionNotSupportedException(arg, var11.getRequiredType(), namedValueInfo.name, parameter, var11.getCause());
                } catch (TypeMismatchException var12) {
                    throw new MethodArgumentTypeMismatchException(arg, var12.getRequiredType(), namedValueInfo.name, parameter, var12.getCause());
                }
            }
			// 对解析出的参数进行后置处理
            this.handleResolvedValue(arg, namedValueInfo.name, parameter, mavContainer, webRequest);
            return arg;
        }
    }

首先根据参数类型会去到NameValueInfo，然后将它传入模板方法resolveName由子类具体实现，最后对解析的结果处理，内部类NameValueInfo

 protected static class NamedValueInfo {
 		// 参数名
        private final String name;
        // 是否必须
        private final boolean required;
        @Nullable
        // 默认值
        private final String defaultValue;

        public NamedValueInfo(String name, boolean required, @Nullable String defaultValue) {
            this.name = name;
            this.required = required;
            this.defaultValue = defaultValue;
        }
    }

PathVariableMethodArgumentResolver类

public class PathVariableMethodArgumentResolver extends AbstractNamedValueMethodArgumentResolver implements UriComponentsContributor {
    private static final TypeDescriptor STRING_TYPE_DESCRIPTOR = TypeDescriptor.valueOf(String.class);

    public PathVariableMethodArgumentResolver() {
    }

    public boolean supportsParameter(MethodParameter parameter) {
        if (!parameter.hasParameterAnnotation(PathVariable.class)) {
            return false;
        } else if (!Map.class.isAssignableFrom(parameter.nestedIfOptional().getNestedParameterType())) {
            return true;
        } else {
            PathVariable pathVariable = (PathVariable)parameter.getParameterAnnotation(PathVariable.class);
            return pathVariable != null && StringUtils.hasText(pathVariable.value());
        }
    }

    protected NamedValueInfo createNamedValueInfo(MethodParameter parameter) {
        PathVariable ann = (PathVariable)parameter.getParameterAnnotation(PathVariable.class);
        Assert.state(ann != null, "No PathVariable annotation");
        return new PathVariableMethodArgumentResolver.PathVariableNamedValueInfo(ann);
    }

	// // 具体解析
    @Nullable
    protected Object resolveName(String name, MethodParameter parameter, NativeWebRequest request) throws Exception {
        Map<String, String> uriTemplateVars = (Map)request.getAttribute(HandlerMapping.URI_TEMPLATE_VARIABLES_ATTRIBUTE, 0);
        return uriTemplateVars != null ? uriTemplateVars.get(name) : null;
    }


    protected void handleMissingValue(String name, MethodParameter parameter) throws ServletRequestBindingException {
        throw new MissingPathVariableException(name, parameter);
    }

    protected void handleResolvedValue(@Nullable Object arg, String name, MethodParameter parameter, @Nullable ModelAndViewContainer mavContainer, NativeWebRequest request) {
        String key = View.PATH_VARIABLES;
        int scope = 0;
        Map<String, Object> pathVars = (Map)request.getAttribute(key, scope);
        if (pathVars == null) {
            pathVars = new HashMap();
            request.setAttribute(key, pathVars, scope);
        }
		// 存储
        ((Map)pathVars).put(name, arg);
    }

    public void contributeMethodArgument(MethodParameter parameter, Object value, UriComponentsBuilder builder, Map<String, Object> uriVariables, ConversionService conversionService) {
        if (!Map.class.isAssignableFrom(parameter.nestedIfOptional().getNestedParameterType())) {
            PathVariable ann = (PathVariable)parameter.getParameterAnnotation(PathVariable.class);
            String name = ann != null && StringUtils.hasLength(ann.value()) ? ann.value() : parameter.getParameterName();
            String formatted = this.formatUriValue(conversionService, new TypeDescriptor(parameter.nestedIfOptional()), value);
            // 存储
            uriVariables.put(name, formatted);
        }
    }

	// 格式化
    @Nullable
    protected String formatUriValue(@Nullable ConversionService cs, @Nullable TypeDescriptor sourceType, Object value) {
        if (value instanceof String) {
            return (String)value;
        } else {
            return cs != null ? (String)cs.convert(value, sourceType, STRING_TYPE_DESCRIPTOR) : value.toString();
        }
    }

    private static class PathVariableNamedValueInfo extends NamedValueInfo {
        public PathVariableNamedValueInfo(PathVariable annotation) {
            super(annotation.name(), annotation.required(), "\n\t\t\n\t\t\n\ue000\ue001\ue002\n\t\t\t\t\n");
        }
    }
}

涉及方法

• getNameValueInfo：通过参数类型获得NamedValueInfo,PathVariableNamedValueInfo 根据构造方法使用@PAthVariable注解的value创建了PathVariableNamedValueInfo
• resolveName：具体解析参数，模板方法，可以看出PathVariableMethodArgumentResolver 实现直接从request中获取的HandlerMapping.URI_TEMPLATE_VARIABLES_ATTRIBUTE属性的值，这个是是在RequestMappingInfoHandlerMapping中的handlerMathch中设置的，也就是在HandlerMapping中根据loouupPath找到处理请求的处理器之后设置的
• resolveDefaultValue：设置默认值
• handlerMissingValue：参数必须存在并且没有默认值，就会调用该模板方法
• handlerResolverValue：处理解析出的参数值的模板方法，PathVariableMethodArgumentResolver 实现将解析的参数设置到request中

2.6HandlerMethodReturnValueHandler

作用在ServletInvocableHandlerMethod中，作用是处理处理器执行后的返回值，主要由三个功能

• 将对应的参数添加到Model
• 设置view
• 如果请求已经处理完成ModelAndViewContainer的requestHandled为true

原理和上述类似，主要一个包括判断支持、一个用于具体处理返回值，有很多实现子类

3、总结

• HandlerAdapter主要的四个实现类，RequestMappingHandlerAdapter较为复杂，其他简单，应该是SpringMVC最复杂的组件
• 主要流程三步骤：将诶西参数、执行请求、处理返回值
• 解析参数的过程参数来源有：Model、request，前者通过FlashMapManager和ModelFactory管理
• 执行请求是HandlerMethod的子类ServletInvocableHandlerMethod，实际执行的时InvocableHandlerMethod
• 返回值有HandlerMethodReturnValueHandler处理，不同的返回值对应不同的实现子类

三、ViewResolver

主要作用是根据视图名和Locale解析出视图，解析过程主要做两件事

• 解析出使用的模板
• 解析出视图的类型

主要的实现类

• ContentNegotiatingViewResolver主要作用是在别的解析器解析的结果加上Content-Type，对视图的解析并不是自己完成的，而是使用封装的ViewResolver来进行的，整个过程：首先遍历所封装的ViewResolver具体解析视图，可能会有多个结果，然后在使用request获取的Content-Type，最后对这两个结果进行匹配查找最优的视图
• AbstractCachingViewResolver系列：提供了统一的缓存功能，当视图解析过一次就被缓存起来，直到缓存被删除前视图的解析都会从缓存中获取

四、RequestToViewTranslator

五、HandlerExceptionResolver

主要作用是解析请求处理过程中产生的异常

• AbstractHandlerExceptionResolver：模板类和子类ExceptionHandlerExceptionResolver一起完成@ExceptionHandler注解方法进行异常解析
• DefaultHandlerExceptionResolver：按照不同类型分别对异常解析
• ResponseStatusExceptionResolver：解析有@ResponseStatus注解类型的异常
• SimpleMappingExceptionResolver：通过配置的异常和view的对应关系来解析异常

解析过程主要包括：给ModelAndView设置相应内容、设置response的相关属性，当然可以有一些辅助功能如记录日志

@Override
	@Nullable
	public ModelAndView resolveException(
			HttpServletRequest request, HttpServletResponse response, @Nullable Object handler, Exception ex) {

		// 判断当前ExceptionResolver是否可以解析所传入处理器所抛出的异常
		if (shouldApplyTo(request, handler)) {
			prepareResponse(ex, response);
			// 模板方法
			ModelAndView result = doResolveException(request, response, handler, ex);
			if (result != null) {
				// Print debug message when warn logger is not enabled.
				if (logger.isDebugEnabled() && (this.warnLogger == null || !this.warnLogger.isWarnEnabled())) {
					logger.debug("Resolved [" + ex + "]" + (result.isEmpty() ? "" : " to " + result));
				}
				// Explicitly configured warn logger in logException method.
				logException(ex, request);
			}
			return result;
		}
		else {
			return null;
		}
	}

六、MultipartResolver

用于处理上传请求，有两个实现类，

• StandardServletMultipartResolver （使用Servlet3.0的标准上传格式）

• CommonsMultipartResolver（后者使用Apache的commons-fileupload）

1、StandardServletMultipartResolver

配置的参数

七、SpringMVC原理总结

1、原理总结

2、跟踪一个处理流程

SpringMVC的处理过程

下面具体分析

0、SpringMVC的创建

1、发送请求（Servlet容器）

2、ServletRequest转为HttpServletrequest（HttpSetvlet）

3、请求初步经service()处理（FrameworkServlet、HttpServlet之间）

4、请求汇总到processRequest（FrameworkServlet）

5、doService调用doDispatch内部调用getHandler（DispatchServlet）

6、根据请求寻找Handler及其处理方法(RequestMappingHandlerMapping)

7、找到处理方法之后将请求参数的设置request里面（RequestMappingInfoHandlerMapping）

8、根据Handler找HandlerAdapter之后处理请求（DispatchServlet）

9、HandlerAdapter调用Handler处理请求（RequestMappingHandlerAdapter）

• HandlerAdapter的handler()方法是模板方法，进而调用子类RequestMappingHandlerAdapter的getHandlerInternal()方法

10、执行请求对应方法之前（RequestMappingHandlerAdapter）

11、类似切面的方法初始化Model数据（ModelFactory）

12、执行请求对应方法（InvocableHandlerMethod、处理器FollowMeController）

13、视图View的处理（ServletInvocableHandlerMethod、ViewNameMethodReturnValueHandler）

14、ModelAndView的处理（RequestMappingHandlerAdapter）

15、准备View的检查及其后续拦截器（DispatchServlet）

16、准备View的渲染（DispatchServlet）

17、请求处理完成（RedirectView、DispatchServlet、FrameworkServlet）
