前言
刚刚把lab2调试完，2021年10月12日 16:26:36，本来是打算在onenote上记笔记的，但是做这个实验以来走了很多的弯路，费了很多时间，不妨把这些坑在此记录一下，能帮助有缘看到此文章的小伙伴节省一点时间，可使得所浪费的时间更有价值不是，本编文章属于有感而发，排版和字体如有不合适的地方，还请海涵
特别感谢
感谢这个小伙伴的思路：
写的非常好的课程设计二完整版链接之王爽《汇编语言》课程设计二续（包含软盘操作）
实验结果
展示过程：
1、功能三：显示时间，F1改变颜色，Esc退出到菜单
2、功能四：修改时间为080808080808，然后Esc退出到菜单，通过功能三验证时间修改
3、功能一：重启系统
4、功能二：重新引导现有操作系统，也就是xp
实验思路
首先做这个课设千万不要着急，因为它的周期相对于书本上的检测点以及实验来说，是长很多的，就像书本中最后建议说的：该程序较为复杂，使用到了我们的毕生所学，需要进行仔细的分析和耐心调试。
大伙都晓得，王爽这本书讲究的是循序渐进，那么既然学到了最后一节，就需要验证我们循序渐进解决问题的能力了，所以这里我是按阶段进行的，每完成一个阶段保存当前的代码，做好笔记，方便后续回看和出错时进行比对：
-
阶段一 ：实现引导程序
这里的难点在于环境的部署，也就是虚拟机下xp系统的安装，以及引导程序的理解，其中安装环境参考这里，引导程序的理解参考这里

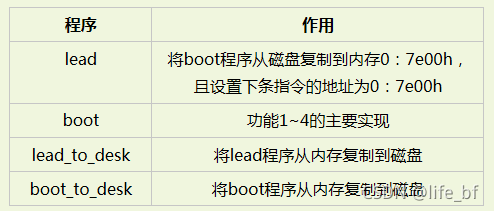

为了方便理解，这里先把引导程序称为lead，任务程序称为boot，简单说就是系统会自动把0道0面1扇区的程序放到0：7c00h处执行，所以我们只要往0道0面1扇区写入boot程序即可，但是实际上boot程序是大于512字节的，也就是系统只会把boot程序的前512个字节复制到内存，而后面的就不复制了，这样肯定是不行的，所以就需要我们再写一个lead程序，lead程序是肯定在512字节以内，让系统把lead程序复制到内存，然后我们lead程序的功能就是把boot程序复制到接下来要执行的内存空间，就实现了让系统执行大于512字节的boot程序了
-
阶段二 ：实现功能一二
考察retf指令的使用，以及13h中断的使用，dl为0表示软驱A，80h表示硬盘C，这里看书就能解决 -
阶段三 ：实现功能三
难点在于程序实时显示时间的过程中，还要在任意情况下能响应键盘中断，这里没有采用重新安装int 9中断实现，而是采用了上述小伙伴的方法，通过int 16h0号和1号功能配合，实现清空缓冲区，但是弊端就是书本上没有说16h的1号功能，而是采用int 9去实现esc改变颜色的，如果按书本重新安装int 9中断实现，那么就不只功能三，在所有按键中断中都会通过esc改变颜色，请各位自行取舍，实现方法应该不唯一 -
阶段四 ：实现功能四
难点在于调试，因为这个无法在dos下验证时间是否修改成功，在虚拟机下可能会导致写cmos错误引起必须注册windows xp的问题，严重可能导致重新安装xp，所以建议各位克隆一份虚拟机留条后路，同时这里也提供进入安全模式重置时间的方法去解决激活问题 -
阶段五 ：优化界面与提示
这个就没啥好说的你们自行发挥就是了
如何优化调试流程以节省时间
1、这个实验光调试我就进行了200次左右了，如果反复masm link是肯定不行的，参考这里设置自动挂载，我的文件名是lab2,所以如下设置
实际效果，一打开dos就自动执行，如果不想自动执行可以自己跳转语句，通过#注释即可
2、 代码中通过条件编译指令IFDEF、IFNDEF，与伪指令org的配合，来实现最小改动情况下实现双环境编译调试，避免了每个偏移量计算时都要频繁的改动offset 某标号 - offset boot + 7e00h

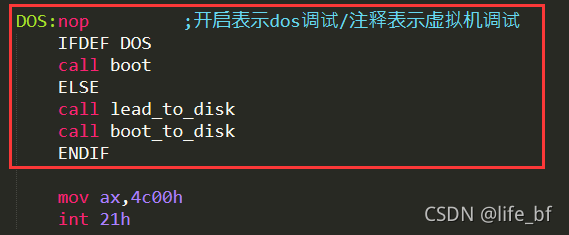

比如这样表示dos调试，在这种情况下编译运行的程序可以在dos环境下通过debug验证

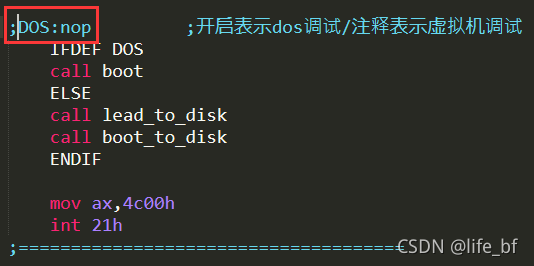

只需添加一个’；’，注释掉该语句，再编译运行，即可在虚拟机环境下运行
源码
编码不太规范，请多指教，如果造成困扰十分抱歉
;2021年10月12日 10:20:41
;难点:如何实现在任意情况下都能响应键盘中断
;解决方案:
;1、采用重新安装int 9中断的方法，因为任意外设的输入都要调用int 9中断，
;通过int 9可随时获取键盘输入
;弊端：该中断会影响所有的外设输入，而不仅仅是时钟程序
;2、采用int 16h的0号和1号功能配合，清空键盘缓冲区，通过1号功能查询，
;非有效输入再通过0号功能读取,用于预防键盘缓冲区为空时，调用0号功能
;导致程序阻塞
;清空缓冲区功能面临的主要问题:在键盘缓冲区为空时调用0号功能会导致程序阻塞
;1号功能简述:当缓冲区为空时，ZF标志位为1;当缓冲区非空时，ZF标志位为0
assume cs:code
code segment
;================主程序================
start:
;DOS:nop ;开启表示dos调试/注释表示虚拟机调试
IFDEF DOS
call boot
ELSE
call lead_to_disk
call boot_to_disk
ENDIF
mov ax,4c00h
int 21h
;=====================================
;================引导程序==============
lead:
mov ax,0 ;尝试将栈顶设置为0:210出错
mov ss,ax
mov sp,7c00h
call boot_to_memory
mov ax,0 ;cs
push ax
mov ax,7e00h;ip
push ax
retf ;通过retf设置cs:ip
;-------------------------------------
;读到0：7e00h
boot_to_memory:
mov ax,0 ;es:bx表示内存地址,2将磁盘数据读入内存/3将内存数据写入磁盘
mov es,ax ;将0道0面1扇区数据读入内存0:7e00h
mov bx,7e00h
mov ah,2 ;2读/3写
mov al,2 ;扇区数
mov ch,0 ;磁道号
mov cl,2 ;扇区号
mov dh,0 ;面号
mov dl,0 ;0软驱A/80h硬盘C
int 13h
ret
;-------------------------------------
lead_to_disk:
mov ax,cs ;es:bx表示内存地址,2将磁盘数据读入内存/3将内存数据写入磁盘
mov es,ax ;将内存代码段中的lead程序写入0道0面1扇区
mov bx,offset lead
mov ah,3 ;2读/3写
mov al,1 ;扇区数
mov ch,0 ;磁道号
mov cl,1 ;扇区号
mov dh,0 ;面号
mov dl,0 ;0软驱A/80h硬盘C
int 13h
ret
;-------------------------------------
boot_to_disk:
mov ax,cs ;es:bx表示内存地址,2将磁盘数据读入内存/3将内存数据写入磁盘
mov es,ax ;将内存代码段中的boot程序写入0道0面2扇区
mov bx,offset boot
mov ah,3 ;2读/3写
mov al,2 ;扇区数
mov ch,0 ;磁道号
mov cl,2 ;扇区号
mov dh,0 ;面号
mov dl,0 ;0软驱A/80h硬盘C
int 13h
ret
;=====================================
IFNDEF DOS
org 7e00h
ENDIF
;================boot程序==============
boot:
jmp boot_start
MENU_1: db 'Please Enter Your Choose(1~4):',0
MENU_2: db '1) reset pc',0
MENU_3: db '2) start system',0
MENU_4: db '3) clock',0
MENU_5: db '4) set clock',0
MENU_6: db 'SC From Mr.Kang & Learn By Mr.Liang 0.0',0
MENU_ADD: dw offset MENU_1
dw offset MENU_2
dw offset MENU_3
dw offset MENU_4
dw offset MENU_5
dw offset MENU_6
CMOS_RAM: db 9,8,7,4,2,0
TIME_FORMAT: db 'yy/mm/dd hh:mm:ss',0 ;于11行30列绘制时间,13行15列绘制提示
TIME_STRING: db 12 dup('*'),0
TIME_SHOW_TIPS: db 'Enter F1 to change the color,and enter Esc to exit',0
TIME_SET_TIPS: db 'Enter [0~9] to set the time,and enter Esc to exit',0
boot_start:
mov ax,0 ;参考书本中retf指令的使用,需要设置栈顶指针
mov ss,ax
mov sp,7c00h
call show_menu
call choose_option
mov ax,4c00h
int 21h
;-------------------------------------
show_menu:
push bx
push di ;显示位置
push si ;字符地址
call clear_screen
mov bx,0b800h
mov es,bx
mov di,9*160+23*2
mov bx,offset MENU_ADD
mov cx,6 ;显示6行
loop_to_draw_menu:
mov si,cs:[bx]
call draw_string_end_in_0
add di,160 ;控制下一行
add bx,2 ;下一行字符串的地址
loop loop_to_draw_menu
pop si
pop di
pop bx
ret
;绘制以0为结尾的字符串
draw_string_end_in_0:
push di ;显示位置
push si ;字符地址
draw_char:
mov al,cs:[si]
cmp al,0
je draw_char_over
mov es:[di],al
add di,2
inc si
jmp draw_char
draw_char_over:
pop si
pop di
ret
;-----------------------------------
choose_option: ;参考书本16章
call clear_keyboard_buffer ;清除键盘缓冲区，然后再通过阻塞方式等待用户输入
mov ah,0 ;读取键盘缓冲区，不用担心缓冲区为空时阻塞
int 16h ;因为阻塞等待用户输入也符合程序的设计
cmp al,'1'
je choose_one
cmp al,'2'
je choose_two
cmp al,'3'
je choose_three
cmp al,'4'
je choose_four
jmp choose_option ;继续等待用户输入
choose_one:
call ResetPC
jmp short choose_ret ;实际未跑到，因为系统已重启
choose_two:
call StartSystem
jmp short choose_ret ;实际未跑到，因为已正常进入xp系统
choose_three:
call Clock
jmp short choose_ret ;实际未跑到，Esc会重新返回主菜单
choose_four:
call SetClock
jmp short choose_ret ;实际未跑到，Esc会重新返回主菜单
choose_ret:
ret
;-----------------------------------
ResetPC:
mov ax,0ffffh
push ax
mov ax,0
push ax
retf
;-----------------------------------
StartSystem:
mov ax,0
mov es,ax
mov bx,7c00h
mov ah,2 ;2读/3写
mov al,1 ;扇区数
mov ch,0 ;磁道号
mov cl,1 ;扇区号
mov dh,0 ;面号
mov dl,80h ;0软驱A/80h硬盘C
int 13h
mov ax,0
push ax
mov ax,7c00h
push ax
retf
;-----------------------------------
Clock:
push di ;显示位置
push si ;字符地址
mov ax,0b800h
mov es,ax
call clear_screen ;首先清屏并绘制提示信息
mov di,13*160+15*2
mov si,offset TIME_SHOW_TIPS
call draw_string_end_in_0
mov di,11*160+30*2 ;给draw_line_end_with_0传参
mov si,offset TIME_FORMAT
loop_to_draw_time:
call key_interrupt ;其次判断是否有esc和f1键盘中断
call update_time_data ;没有中断则更新时间数据
call draw_string_end_in_0 ;绘制时间数据字符串
jmp loop_to_draw_time
pop si
pop di
ret
;处理F1与Esc键盘中断
key_interrupt:
mov ah,1 ;通过1号功能查询
int 16h
jz key_interrupt_ret ;缓冲区为空则退出，防止调用0号导致阻塞
mov ah,0 ;跑到这里表示缓冲区不为空，可以调用0号功能
int 16h ;用扫描码判断，ASCII码无法区分Esc和F1非单字符
cmp ah,3Bh ;3Bh为F1按下时的扫描码
je change_foreground ;函数内有ret返回
cmp ah,01h ;01h为Esc按下时的扫描码
je esc_function
call clear_keyboard_buffer ;非F1和Esc输入,清除键盘缓冲区
key_interrupt_ret:
ret
;更新代码段TIME_FORMAT时间格式字符串
update_time_data:
push cx
push bx
push di
mov bx,offset CMOS_RAM
mov di,offset TIME_FORMAT
mov cx,6
loop_to_read_cmos:
push cx ;位移指令更改了cl的值,要记得保存cx
mov al,cs:[bx] ;读cmos中年月日的数据
out 70h,al
in al,71h
mov ah,al
mov cl,4
shr ah,cl ;取年月日的[十]位数
and al,00001111b ;取年月日的[个]位数
add ah,30h
add al,30h
mov byte ptr cs:[di],ah ;更新代码段TIME_FORMAT时间格式字符串
inc di ;更新下个字符
mov byte ptr cs:[di],al
add di,2 ;跳过年月日间隔符'/'和时分秒间隔符':',以及年月日与时分秒之间的空格间隔符
inc bx ;CMOS_RAM为db定义,所以inc即可
pop cx
loop loop_to_read_cmos
pop di
pop bx
pop cx
ret
;清除键盘缓冲区
clear_keyboard_buffer:
mov ah,1
int 16h
jz clear_keyboard_buffer_over
mov ah,0
int 16h
jmp clear_keyboard_buffer ;通过1号查询，缓冲区非空，再通过0号取出
clear_keyboard_buffer_over:
ret
;改变前景色
change_foreground: ;参考书本16章
push bx
push cx
push es
mov bx,0b800h
mov es,bx
mov bx,1
mov cx,2000
change_fore_color:
inc byte ptr es:[bx] ;该语句参考书本,已优化,功能为随机改变颜色
add bx,2
loop change_fore_color
pop es
pop cx
pop bx
ret
;esc按键退出主菜单处理
esc_function:
mov bx,offset top
mov byte ptr cs:[bx],0 ;设置top为0
call clear_time_string
call clear_keyboard_buffer
jmp boot_start ;这里跳转会导致之前压栈的数据没有弹栈处理，但boot_start中又重新初始化栈
;再次压栈则会替换掉旧栈中的数据
;-----------------------------------
SetClock:
push di
push si
mov ax,0b800h
mov es,ax
call clear_screen ;清屏并绘制*号提示
mov di,13*160+15*2 ;绘制提示
mov si,offset TIME_SET_TIPS
call draw_string_end_in_0
mov di,11*160+30*2
mov si,offset TIME_STRING
call draw_string_end_in_0
call clear_keyboard_buffer
call getstr
pop si
pop di
ret
getstr:
push ax
getstrs:
mov ah,0 ;清空键盘缓冲区并阻塞等待用户输入
int 16h
cmp al,'0'
jb nonumber
cmp al,'9'
ja nonumber
mov ah,0
call charstack
mov ah,2
call charstack
jmp getstrs
nonumber:
cmp ah,0eh ;退格键扫描码
je backspace
cmp ah,1ch ;Enter键扫描码
je input_end
cmp ah,01h ;Esc键扫描码
je esc_function
jmp getstrs
backspace:
mov ah,1
call charstack
mov ah,2
call charstack
jmp getstrs
input_end:
call set_cmos_ram
jmp esc_function
pop ax
ret
;将代码段TIME_STRING中的ASCII码转换为BCD码值的数据
;比如字符'12'实际为31h和32h，还原为BCD码00010010，见书本14章
set_cmos_ram:
mov bx,offset CMOS_RAM
mov si,offset TIME_STRING
mov di,0
mov cx,6
loop_to_write_cmos:
push cx
mov dx,cs:[si]
cmp dl,'0'
jb not_number ;有效性判断
cmp dl,'9'
ja not_number
cmp dh,'0'
jb not_number
cmp dh,'9'
ja not_number
sub dx,3030H
mov cl,4
shl dl,cl
and dh,00001111B
or dl,dh
mov al,cs:[bx]
out 70H,al ;将al送入地址端口70h
mov al,dl
out 71H,al ;将数据写入CMOSRAM时钟
inc bx
add si,2
pop cx
loop loop_to_write_cmos
not_number:
jcxz set_cmos_ram_ret
pop cx ;如果因为字符原因退出循环，则压栈的cx没有pop处理，直接ret会异常
set_cmos_ram_ret:
ret
;清除代码段TIME_STRING中的字符串缓存
clear_time_string:
push bx
push cx
mov bx,offset TIME_STRING
mov cx,12
init_time_string:
mov byte ptr cs:[bx],'*'
inc bx
loop init_time_string
pop cx
pop bx
ret
;-----------------------------------
charstack:
jmp short charstart
top dw 0 ;参考书本17章设置栈顶
charstart:
push bx
push dx
push di
push es
cmp ah,0
je charpush
cmp ah,1
je charpop
cmp ah,2
je charshow
jmp charstack_ret
mov si,offset TIME_STRING
charpush:
cmp top,11 ;只记录12个字符
ja charstack_ret
mov bx,top
mov cs:[si][bx],al
inc top
jmp charstack_ret
charpop:
cmp top,0
je charstack_ret
dec top
mov bx,top
mov al,cs:[si][bx]
jmp charstack_ret
charshow:
mov bx,0b800h
mov es,bx
mov di,11*160+30*2
mov bx,0
charshows:
cmp bx,top
jne noempty
cmp top,11 ;第12个字符输入后直接退出
ja charstack_ret
mov byte ptr es:[di],'*' ;字符串为空时用*代替空格显示
jmp charstack_ret
noempty:
mov al,cs:[si][bx]
mov es:[di],al
;mov byte ptr es:[di+2],'*' ;输入的有效字符的下个字符用*显示，比如1*
inc bx
add di,2
jmp charshows
charstack_ret:
pop es
pop di
pop dx
pop bx
ret
;-----------------------------------
clear_screen:
push bx
push cx
push es
;全屏清屏
mov bx,0b800h
mov es,bx
mov cx,2000
mov bx,0
clear:
mov byte ptr es:[bx],' '
mov byte ptr es:[bx+1],07h ;黑底白字
add bx,2
loop clear
pop es
pop cx
pop bx
ret
;-----------------------------------
;-----------------------------------
boot_end:
nop
;=====================================
code ends
end start
未完成部分
功能四参考书本中使用了字符串进行实现，实际的使用并不人性化，也没有光标提示，UI采用了密码式的提示方式，也没有对年与日与时分秒的输入进行相关限制，建议使用者小心谨慎的调试功能四，简单说本课程设计的功能四仅实现了课设要求，能用但不好用
