[Java知识库]《RockerMQ源码分析》客户端是如何发送心跳到Broker的？含心跳包数据来源

一、前言

RocketMQ所有的心跳机制：
1）Producer端：

Producer与NameSrv随机建立长连接，定期从NameSrv获取topic路由信息；
Producer与Broker的Master结点建立长连接，用于发送消息；
此外Producer与Master维持了一个心跳。

2）ConSumer端：

Conumser与NamseSrv随机建立长连接，定期从NameSrv获取topic路由信息；
Consumer与Broker的Master和Slave结点建立长连接，用于订阅消息；
此外Consumer与Master和slave维持一个心跳。

二、客户端发送心跳

（1）Producer和Consumer通过MQClientInstance的sendHeartbeatToAllBrokerWithLock()方法实现发送心跳请求；

public void sendHeartbeatToAllBrokerWithLock() {
    if (this.lockHeartbeat.tryLock()) {
        try {
            // 发送心跳包
            this.sendHeartbeatToAllBroker();
            // 上传类过滤器源码
            this.uploadFilterClassSource();
        } catch (final Exception e) {
            log.error("sendHeartbeatToAllBroker exception", e);
        } finally {
            this.lockHeartbeat.unlock();
        }
    } else {
        log.warn("lock heartBeat, but failed. [{}]", this.clientId);
    }
}

我们看到sendHeartbeanToAllBrokerWithLock()方法中在sendHeartbeatToAllBroker()之前加了锁，这是因为点啥嘞？

1、RocketMQ对底层进行通信的MQClientInstance进行了复用，即在同一个jvm里的不同的Consumer下面使用的都是同一个MQClientInstance。
2、既然是复用的，那么就可能存在并发，因此这里进行了上锁操作。
3、所以这里是为了防止心跳错乱。

（2）另外在MQClientInstance启动时会启动会调用startScheduledTask()方法，开始一堆定时任务，其中包括：定期默认每30s发送心跳信息到Broker。

MQClientInstance类源码：

public void start() throws MQClientException {

    synchronized (this) {
        switch (this.serviceState) {
            case CREATE_JUST:
                .......
                /**
                 * 1.定时2min拉取最新的nameServer信息
                 * 2.默认定时30秒拉取最新的broker和topic路由信息（可配置）
                 * 3.默认定时30s向broker发送心跳包（可配置）
                 * 4.默认定时5s持久化consumer的offset（可配置）
                 * 5.定时1分钟，动态调整线程池线程数量
                 */
                this.startScheduledTask();
                .......
        }
    }
}

startScheduledTask()方法启动定时任务：

private void startScheduledTask() {
   this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

       @Override
       public void run() {
           try {
               // 清理下线的broker
               MQClientInstance.this.cleanOfflineBroker();
               // 向所有的broker发送心跳
               MQClientInstance.this.sendHeartbeatToAllBrokerWithLock();
           } catch (Exception e) {
               log.error("ScheduledTask sendHeartbeatToAllBroker exception", e);
           }
       }
   }, 1000, this.clientConfig.getHeartbeatBrokerInterval(), TimeUnit.MILLISECONDS);
}

我们来看看sendHeartbeatToAllBroker()做了什么？

1、MQClientInstance#sendHeartbeatToAllBroker()

1.准备心跳信息HeartbeatData，如果心跳信息为空，直接返回；
2. 遍历所有的Broker，尝试向所有的Broker发送心跳包；

注意：根据客户端的类型（Producer、Consumer）不同，发送到的Broker对象会又差别。
1、如果启动的是生产者，那么心跳保证消费者的相关信息为空，这时只会向Broker的Mater节点发送心跳；因为RocketMQ中主要Master的Broker才能处理写请求。
2、如果启动的是消费者，则会向所有的Broker发送心跳。

private void sendHeartbeatToAllBroker() {
    // 心跳包--包装类，主要是Producer和Consumer相关信息
    final HeartbeatData heartbeatData = this.prepareHeartbeatData();
    final boolean producerEmpty = heartbeatData.getProducerDataSet().isEmpty();
    final boolean consumerEmpty = heartbeatData.getConsumerDataSet().isEmpty();
    // 生产者和消费者数据都为空时
    if (producerEmpty && consumerEmpty) {
        log.warn("sending heartbeat, but no consumer and no producer. [{}]", this.clientId);
        return;
    }

    // broker列表不为空时
    // todo brokerAddrTable是什么时候初始化的？
    // 1）当topic的路由信息改变后，会往brokerAddrTable中添加数据
    if (!this.brokerAddrTable.isEmpty()) {
        // 统计发送心跳的次数
        long times = this.sendHeartbeatTimesTotal.getAndIncrement();
        // 遍历broker列表
        Iterator<Entry<String, HashMap<Long, String>>> it = this.brokerAddrTable.entrySet().iterator();
        while (it.hasNext()) {
            Entry<String, HashMap<Long, String>> entry = it.next();
            String brokerName = entry.getKey();
            // 获取一个broker地址
            HashMap<Long, String> oneTable = entry.getValue();
            if (oneTable != null) {
                for (Map.Entry<Long, String> entry1 : oneTable.entrySet()) {
                    Long id = entry1.getKey();
                    String addr = entry1.getValue();
                    if (addr != null) {
                        // 消费数据为空 并且 broker不是Mater节点时，不发送心跳。
                        // 因为Producer只需要与Mater维护心跳即可
                        if (consumerEmpty) {
                            // broker不是mater节点
                            if (id != MixAll.MASTER_ID)
                                continue;
                        }

                        try {
                            // 发送心跳
                            // todo MQClientAPIImpl是什么时候初始化的？
                            // 1）实例化MQClientInstance时初始化mQClientAPIImpl
                            int version = this.mQClientAPIImpl.sendHearbeat(addr, heartbeatData, 3000);
                            if (!this.brokerVersionTable.containsKey(brokerName)) {
                                this.brokerVersionTable.put(brokerName, new HashMap<String, Integer>(4));
                            }
                            this.brokerVersionTable.get(brokerName).put(addr, version);
                            if (times % 20 == 0) {
                                log.info("send heart beat to broker[{} {} {}] success", brokerName, id, addr);
                                log.info(heartbeatData.toString());
                            }
                        } catch (Exception e) {
                            if (this.isBrokerInNameServer(addr)) {
                                log.info("send heart beat to broker[{} {} {}] failed", brokerName, id, addr, e);
                            } else {
                                log.info("send heart beat to broker[{} {} {}] exception, because the broker not up, forget it", brokerName,
                                        id, addr, e);
                            }
                        }
                    }
                }
            }
        }
    }
}

RocketMQ中客户端和服务端的通信通过Netty实现，这里我们的客户端是Consumer/Producer、服务端是Broker。

我们先看一下RocketMQ是如何准备心跳包数据的？

2、心跳包HeartBeatData

心跳包内容包括：客户端id、生产者信息、消费者信息；

一般情况下生产者信息和消费者信息是互斥的，producerDataSet和consumerDataSet会有一个为空。但如果一个应用既是生产者，也是消费者，那么这种情况下producerDataSet和consumerDataSet都不为空。

public class HeartbeatData extends RemotingSerializable {
    // consumer 客户端ID
    private String clientID;
    /**
     * 生产者信息
     * 1. groupName
     */
    private Set<ProducerData> producerDataSet = new HashSet<ProducerData>();
    /**
     * 消费者信息
     * 1. groupName
     * 2. 消费类型：push/pull
     * 3. 消息传播方式：集群还是广播
     * 4. 启动消费者时从哪开始消费
     * 5. 订阅信息：过滤消息相关标签、SQL规则。
     */
    private Set<ConsumerData> consumerDataSet = new HashSet<ConsumerData>();
    ......
}

我们分别看一下生产者信息和消费者信息都包括什么？

1）生产者信息ProducerData

不能再简单了，就一个生产者组的名称。

public class ProducerData {
    /**
     * 生产组名称
     */
    private String groupName;
}

2）消费者信息ConsumerData

ConsumerData消费者信息包括：

groupName
消费类型：push/pull
消息传播方式：集群还是广播
启动消费者时从哪开始消费
订阅信息SubscriptionData：过滤消息相关标签、SQL规则等。

public class ConsumerData {
    /**
     * 消费者名称
     */
    private String groupName;
    /**
     * 消费类型：push/pull
     */
    private ConsumeType consumeType;
    /**
     * 消息传播方式：广播 / 集群消费
     */
    private MessageModel messageModel;
    /**
     * 从哪开始消费：从一开始偏移量、从最后偏移量、按时间戳消费
     */
    private ConsumeFromWhere consumeFromWhere;
    /**
     * 订阅数据：过滤消息相关标签、SQL规则等
     */
    private Set<SubscriptionData> subscriptionDataSet = new HashSet<SubscriptionData>();
}

在我们日常写代码时，这些属性很常见、经常会配置到。SubscriptionData是我们的消费者订阅信息，
其内容如下：

public class SubscriptionData implements Comparable<SubscriptionData> {
    // 表示订阅该topic下所有类型消息
    public final static String SUB_ALL = "*";
    // 是否开启类过滤模式，默认不开启
    private boolean classFilterMode = false;
    // 订阅的topic
    private String topic;
    // 订阅表达式
    private String subString;
    // 如果是tag过滤模式，这里是tag列表
    private Set<String> tagsSet = new HashSet<String>();
    // 如果是tag过滤模式，这里是tag对应的hashCode列表
    private Set<Integer> codeSet = new HashSet<Integer>();
    private long subVersion = System.currentTimeMillis();
    // 表达式类型，有TAG和SQL两种,默认是Tag
    private String expressionType = ExpressionType.TAG;

    @JSONField(serialize = false)
    // 如果开启了类过滤模式，这里存放过滤类java代码
    private String filterClassSource;
}

这里面，我们平时最常用到的是topic、subString。

// topic , 过滤器 * 表示根据SQL不过滤、TAG-A || TAG-B表示根据TAG过滤
consumer.subscribe("saint-study-topic", "TAG-A || TAG-B");

创建订阅信息的时候，subString会被分割成TAG-A 、TAG-B，然后保存至tagsSet集合里，tag的hashcode会保存到codeSet集合里。

那么心跳包数据是如何组装的？我接着来看。

3、MQClientInstance#prepareHeartbeatData()

private HeartbeatData prepareHeartbeatData() {
    HeartbeatData heartbeatData = new HeartbeatData();

    // clientID
    heartbeatData.setClientID(this.clientId);

    // Consumer
    for (Map.Entry<String, MQConsumerInner> entry : this.consumerTable.entrySet()) {
        MQConsumerInner impl = entry.getValue();
        if (impl != null) {
            ConsumerData consumerData = new ConsumerData();
            consumerData.setGroupName(impl.groupName());
            consumerData.setConsumeType(impl.consumeType());
            consumerData.setMessageModel(impl.messageModel());
            consumerData.setConsumeFromWhere(impl.consumeFromWhere());
            consumerData.getSubscriptionDataSet().addAll(impl.subscriptions());
            consumerData.setUnitMode(impl.isUnitMode());

            heartbeatData.getConsumerDataSet().add(consumerData);
        }
    }

    // Producer
    for (Map.Entry<String/* group */, MQProducerInner> entry : this.producerTable.entrySet()) {
        MQProducerInner impl = entry.getValue();
        if (impl != null) {
            ProducerData producerData = new ProducerData();
            producerData.setGroupName(entry.getKey());

            heartbeatData.getProducerDataSet().add(producerData);
        }
    }

    return heartbeatData;
}

1）以准备Consumer的心跳信息来看：

其遍历MQClientInstance的属性consumerTable.entrySet()，获取到MQConsumerInner信息，然后将其填充到consumerData中。

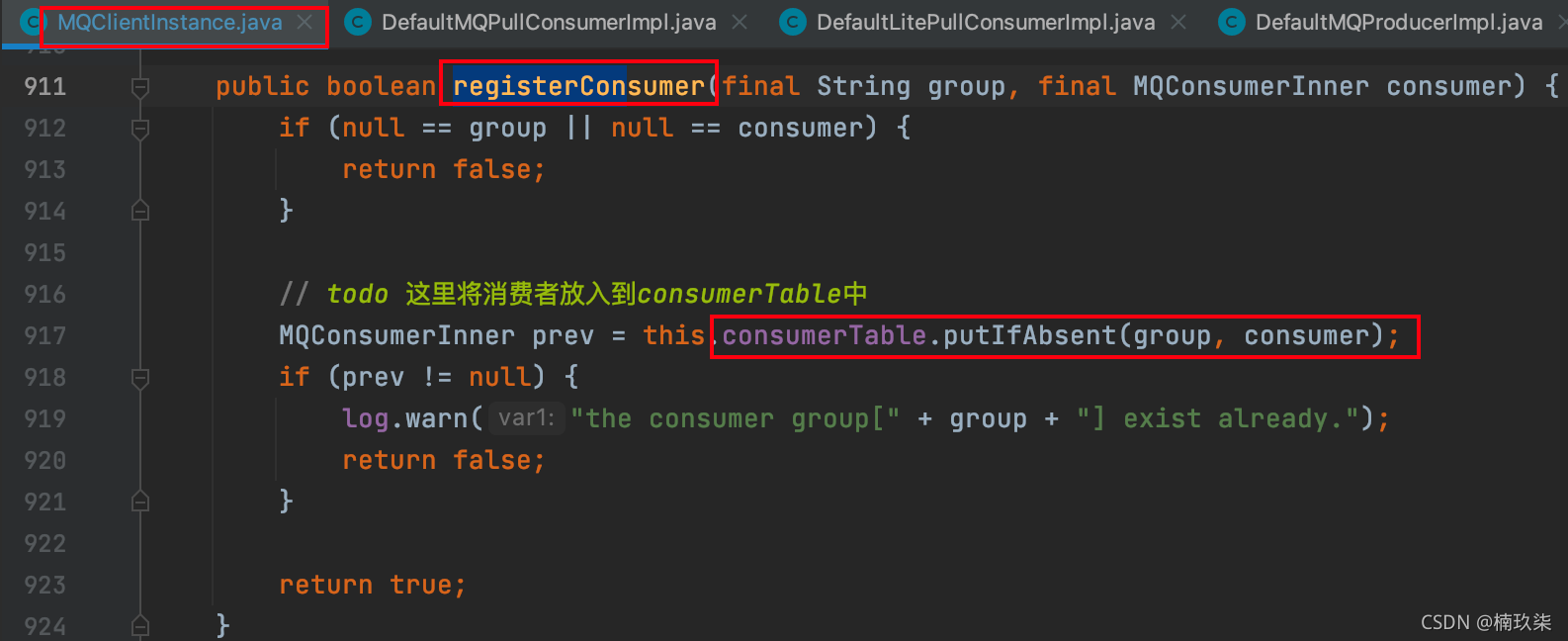

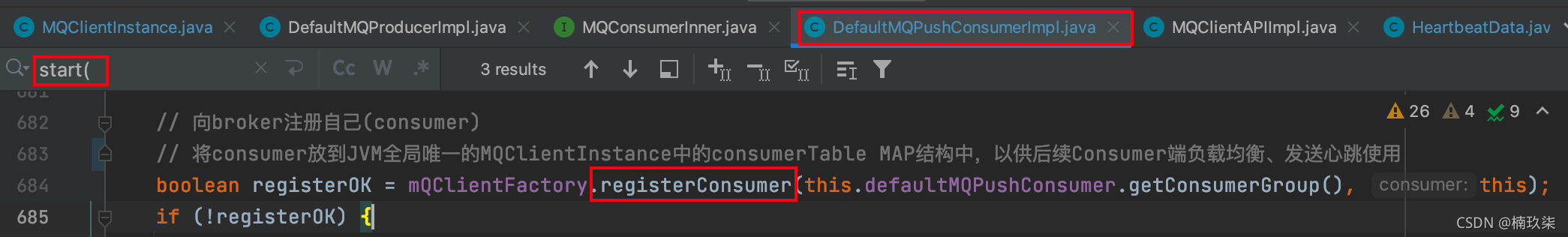

DefaultMQPushConsumerImplement#start()方法–消费者启动时,会调用MQClientInstance#registerConsumer()方法，将消费者信息（含订阅信息）填充到consumerTable。

在这里插入图片描述

咦，这里只是把DefaultMQPushConsumerImpl作为MQConsumerInner传入到了MQClientInstance#registerConsumer，订阅信息在哪里可以看到撒？

往心跳包HeartbeatData的consumerData属性中填充的是MQConsumerInner#subscriptions()方法的返回值。

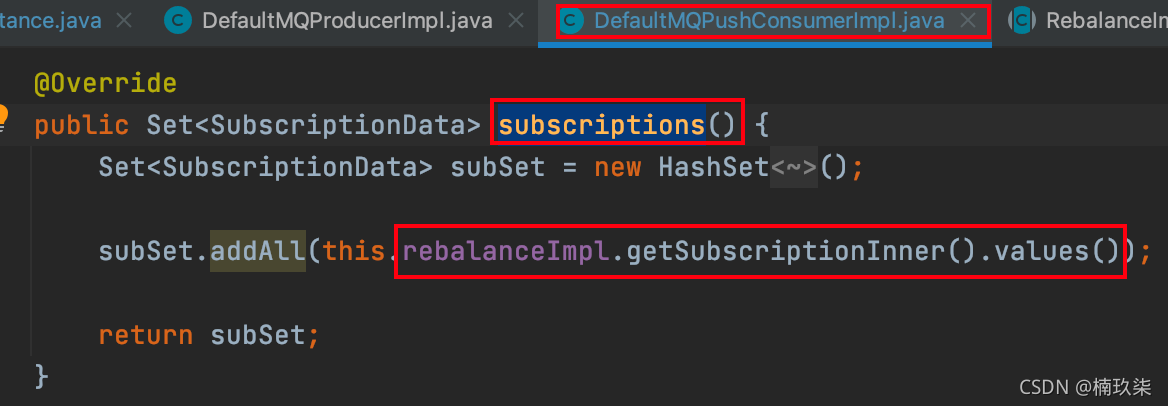

那我们就看一下DefaultMQPushConsumerImplement#subscriptions()方法：
在这里插入图片描述
原来是取的负载均衡服务RebalanceImpl中的subscriptionInner属性，那RebalanceImpl的subscriptionInner属性又是怎么填充的？

既然是订阅信息，会不会和我们的subscribe()订阅操作有关呢？

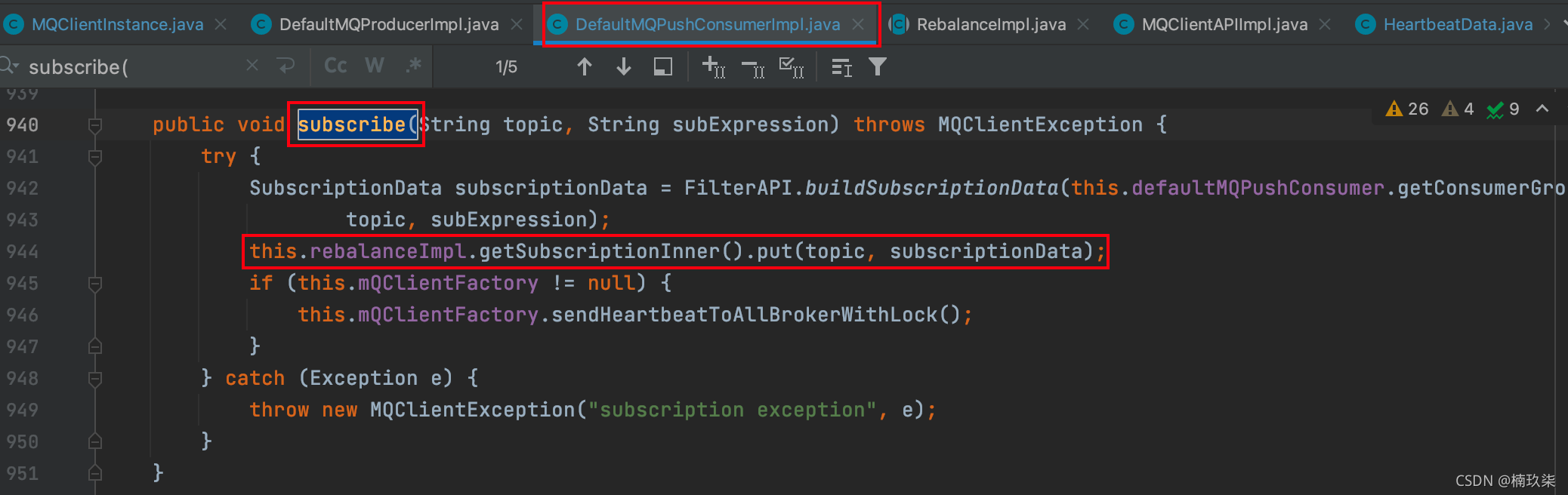

我们看一下DefaultMQPushConsumerImpl#subscribe()方法：
在这里插入图片描述
果然是这样填充的消费者订阅者信息。
下面是组装SubscriptionData订阅信息的代码：

public static SubscriptionData buildSubscriptionData(final String consumerGroup, String topic,
    String subString) throws Exception {
    SubscriptionData subscriptionData = new SubscriptionData();
    subscriptionData.setTopic(topic);
    subscriptionData.setSubString(subString);

    if (null == subString || subString.equals(SubscriptionData.SUB_ALL) || subString.length() == 0) {
        subscriptionData.setSubString(SubscriptionData.SUB_ALL);
    } else {
        String[] tags = subString.split("\\|\\|");
        if (tags.length > 0) {
            for (String tag : tags) {
                if (tag.length() > 0) {
                    String trimString = tag.trim();
                    if (trimString.length() > 0) {
                        subscriptionData.getTagsSet().add(trimString);
                        subscriptionData.getCodeSet().add(trimString.hashCode());
                    }
                }
            }
        } else {
            throw new Exception("subString split error");
        }
    }

    return subscriptionData;
}

2）以准备Producer的心跳信息来看：

这里和Consumer的心跳信息来源类似。

其遍历MQClientInstance的属性producerTable.entrySet()，获取到MQProducerInner信息，然后将其填充到producerData中。

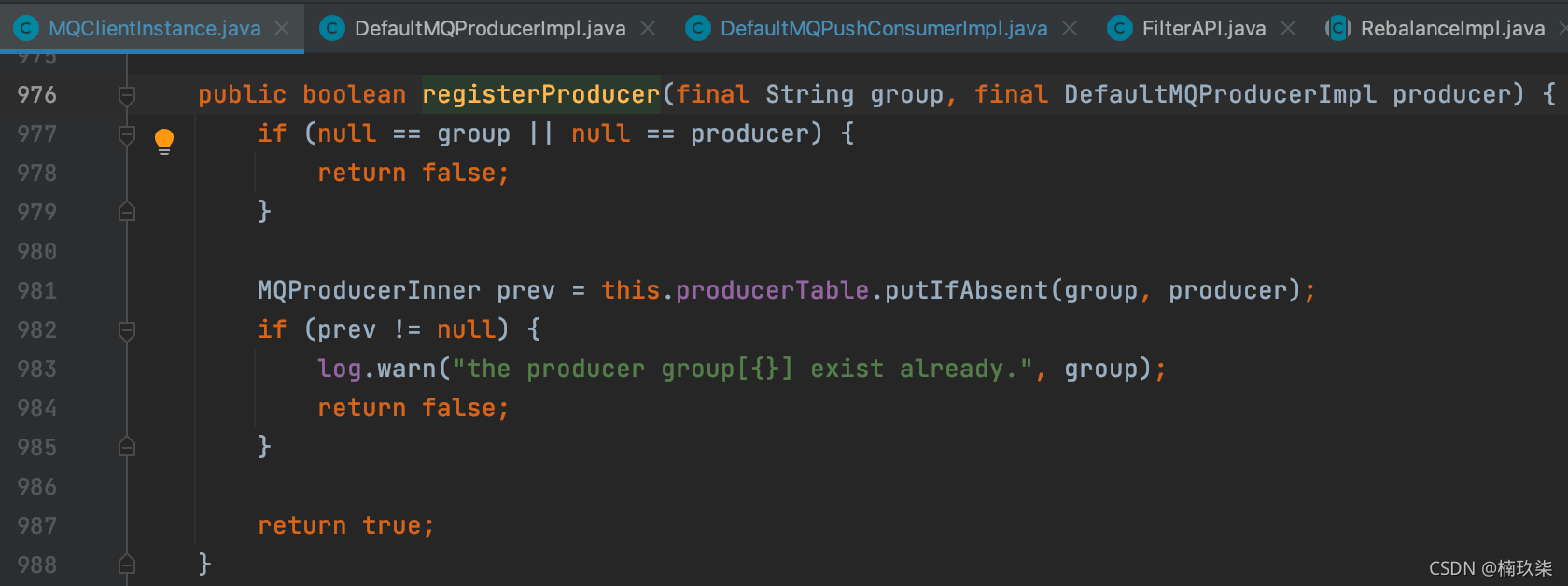

DefaultMQProducerImpl#start()方法 生产者启动时，会调用MQClientInstance#registerProducer()方法，将生产者信息填充到producerTable中。

在这里插入图片描述

我们接着看一下MQClientInstance#sendHearbeat()是如何发送心跳的？

4、MQClientInstance#sendHearbeat()

1、封装请求，包括：请求编码为HEART_BEAT、编程语言为Java、心跳包HeartBeatData；

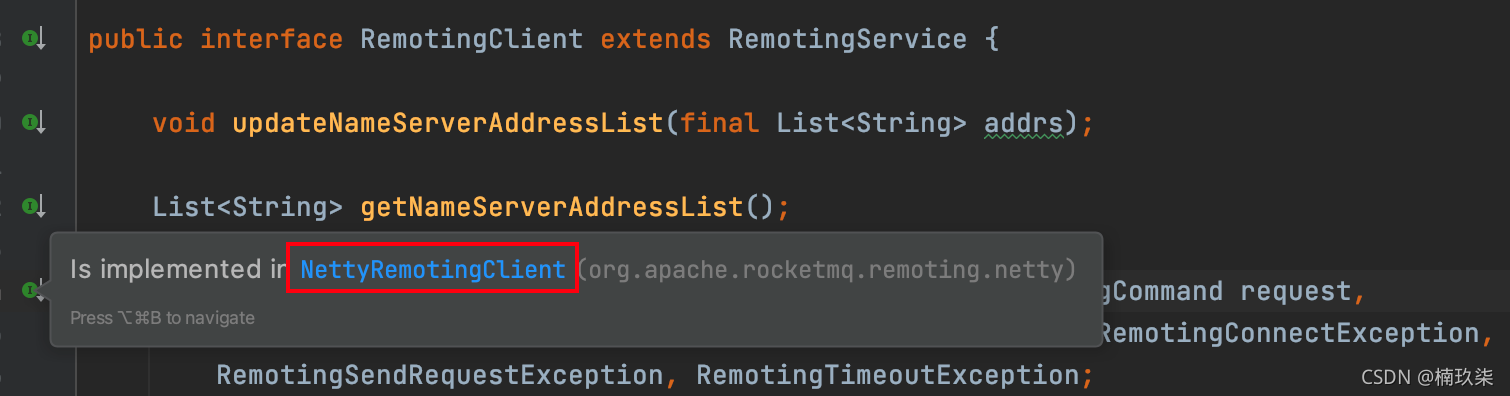

2、调用远程服务类NettyRemotingClient通过Netty发送心跳。

在这里插入图片描述

@Override
public RemotingCommand invokeSync(String addr, final RemotingCommand request, long timeoutMillis)
    throws InterruptedException, RemotingConnectException, RemotingSendRequestException, RemotingTimeoutException {
    long beginStartTime = System.currentTimeMillis();
    final Channel channel = this.getAndCreateChannel(addr);
    if (channel != null && channel.isActive()) {
        try {
            // 发送心跳前，执行的钩子函数
            doBeforeRpcHooks(addr, request);
            long costTime = System.currentTimeMillis() - beginStartTime;
            if (timeoutMillis < costTime) {
                throw new RemotingTimeoutException("invokeSync call timeout");
            }
            // 发送心跳
            RemotingCommand response = this.invokeSyncImpl(channel, request, timeoutMillis - costTime);
            // 发送心跳后，执行的钩子函数
            doAfterRpcHooks(RemotingHelper.parseChannelRemoteAddr(channel), request, response);
            return response;
        } catch (RemotingSendRequestException e) {
            log.warn("invokeSync: send request exception, so close the channel[{}]", addr);
            this.closeChannel(addr, channel);
            throw e;
        } catch (RemotingTimeoutException e) {
            if (nettyClientConfig.isClientCloseSocketIfTimeout()) {
                this.closeChannel(addr, channel);
                log.warn("invokeSync: close socket because of timeout, {}ms, {}", timeoutMillis, addr);
            }
            log.warn("invokeSync: wait response timeout exception, the channel[{}]", addr);
            throw e;
        }
    } else {
        this.closeChannel(addr, channel);
        throw new RemotingConnectException(addr);
    }
}
