Spring Cloud Alibaba：整合Sentinel & 流控规则详细介绍

随着微服务的流行，服务和服务之间的稳定性变得越来越重要。Sentinel以流量为切入点，从流量控制、熔断降级、系统负载保护等多个维度保护服务的稳定性。

Sentinel具有以下特征:

• 丰富的应用场景：Sentinel承接了阿里巴巴近10年的双十一大促流量的核心场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。
• 完备的实时监控：Sentinel同时提供实时的监控功能。可以在控制台中看到接入应用的单台机器秒级数据，甚至500台以下规模的集群的汇总运行情况。
• 广泛的开源生态：Sentinel提供开箱即用的与其它开源框架/库的整合模块，例如与Spring Cloud、Apache Dubbo、gRPC、Quarkus的整合。只需要引入相应的依赖并进行简单的配置即可快速地接入Sentinel。同时Sentinel提供Java/Go/C++等多语言的原生实现。
• 完善的SPI扩展机制：Sentinel提供简单易用、完善的SPI扩展接口。可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

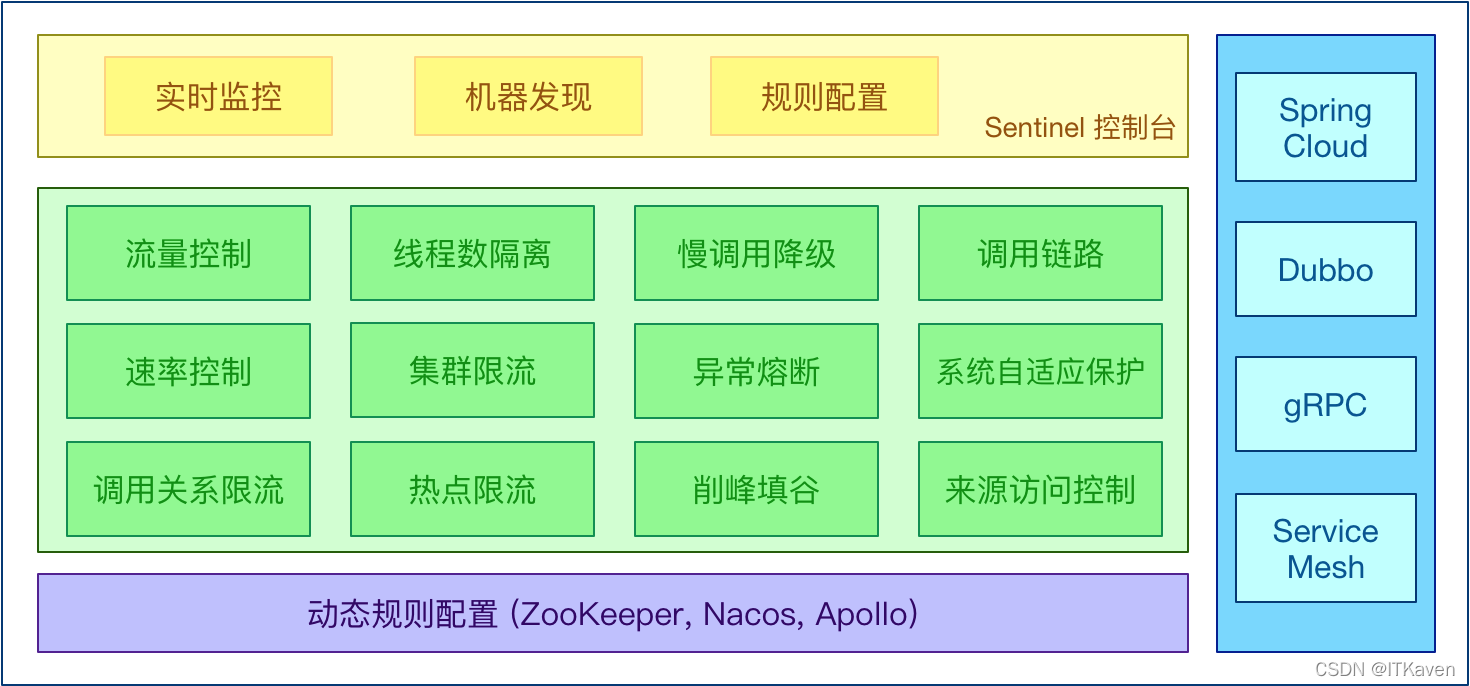

Sentinel的主要特性：

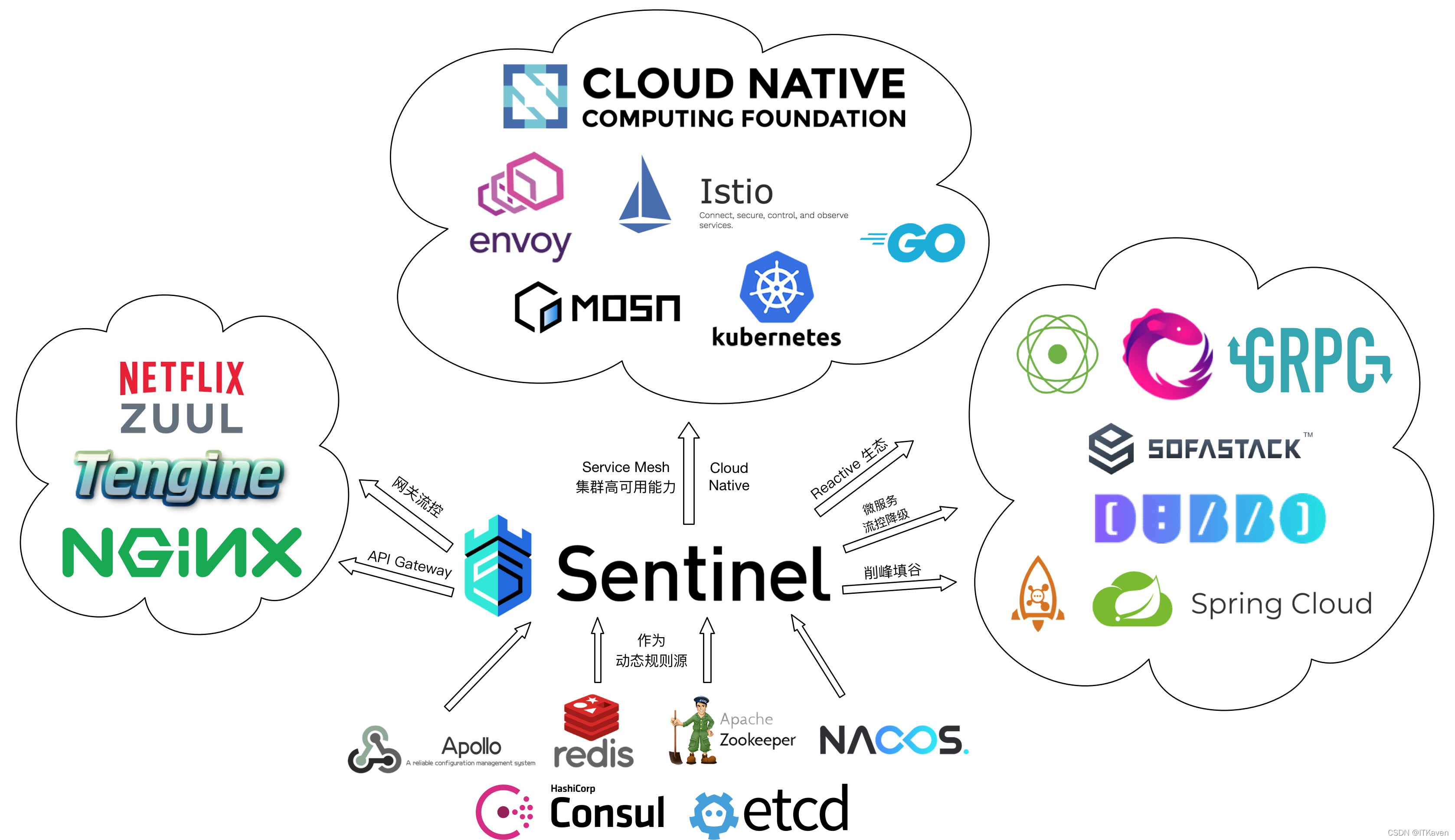

Sentinel的开源生态：

Sentinel分为两个部分:

• 核心库（Java 客户端）不依赖任何框架/库，能够运行于所有Java运行时环境，同时对Dubbo / Spring Cloud等框架也有较好的支持。
• 控制台（Dashboard）基于Spring Boot开发，打包后可以直接运行，不需要额外的Tomcat等应用容器。

启动Sentinel

Spring Cloud Alibaba版本关系：

• Spring Cloud Alibaba 版本关系



博主这边使用的是2.2.6.RELEASE版本的Spring Cloud Alibaba，因此需要下载1.8.1版本的Sentinel，以及使用兼容的2.3.2.RELEASE版本的Spring Boot。

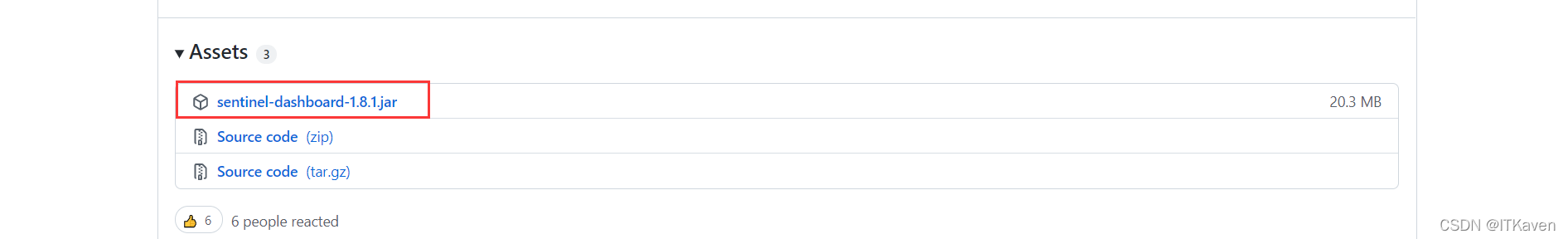

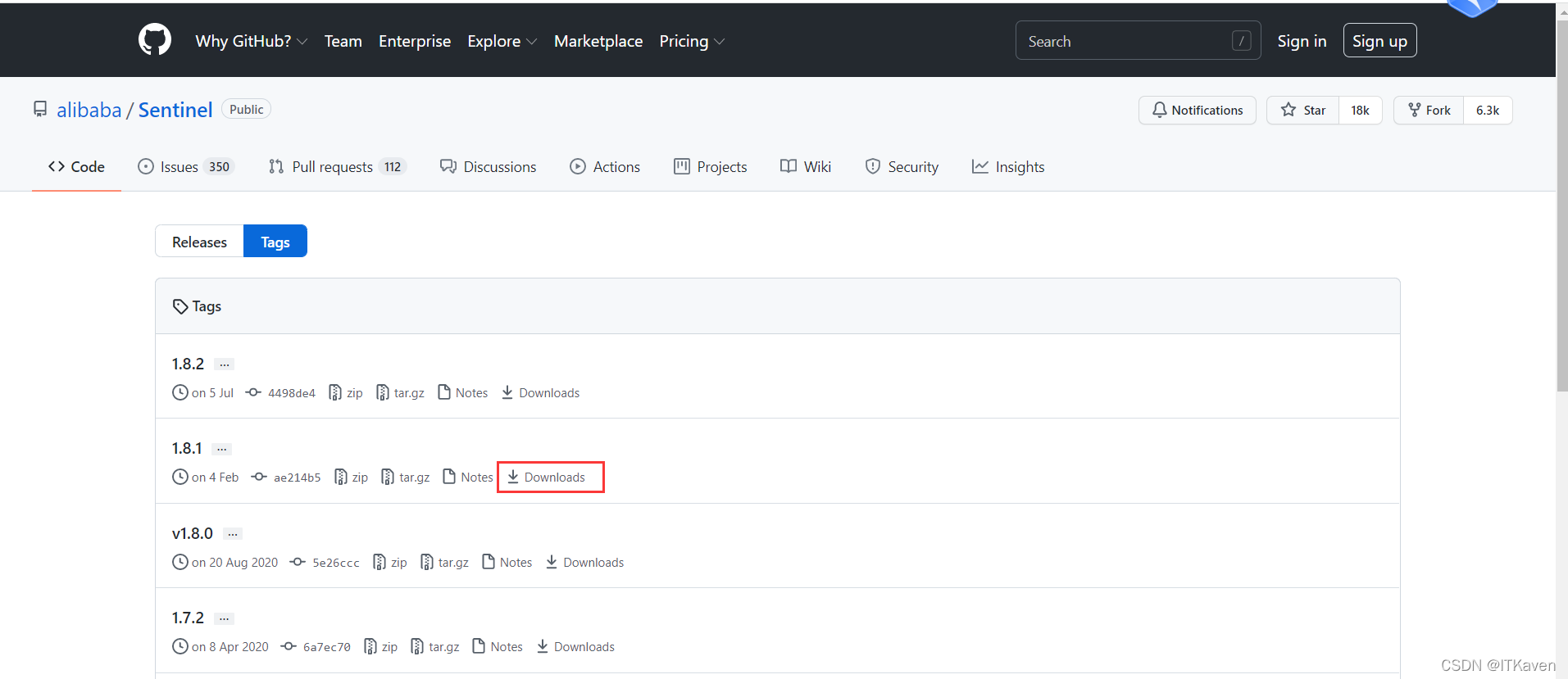

• Sentinel下载地址

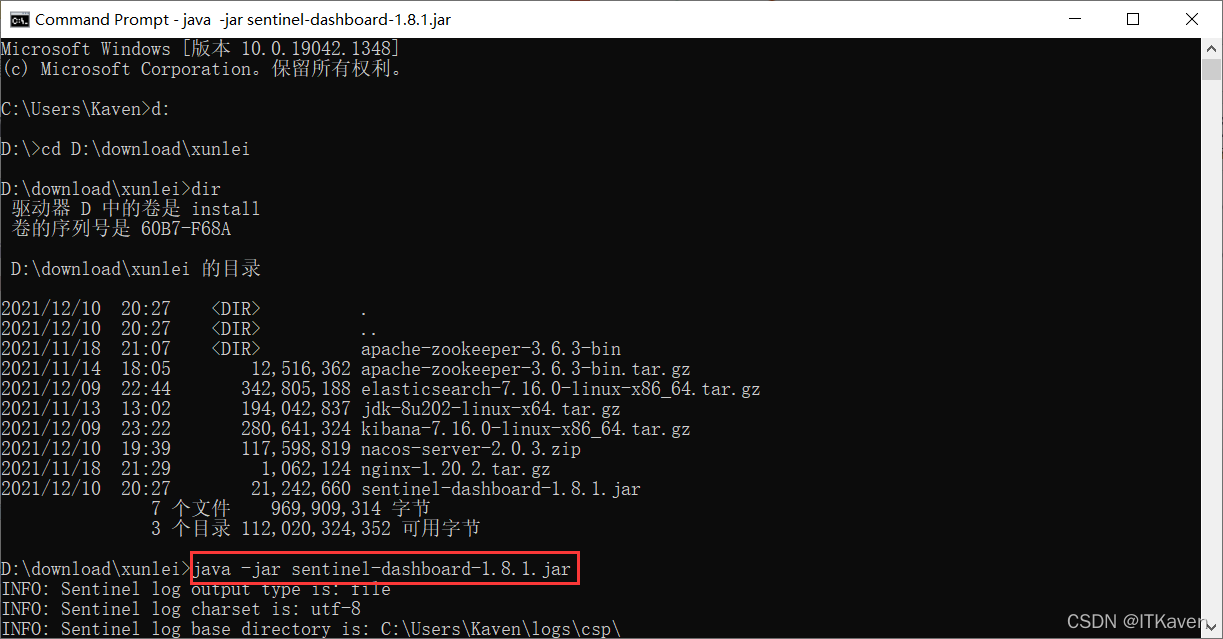

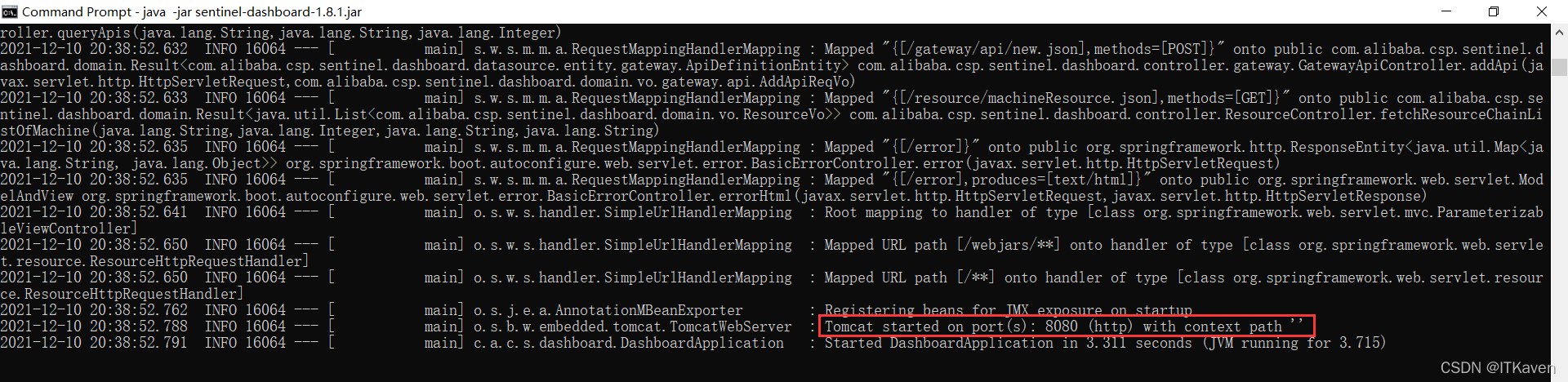

启动Sentinel：

服务端口为8080：

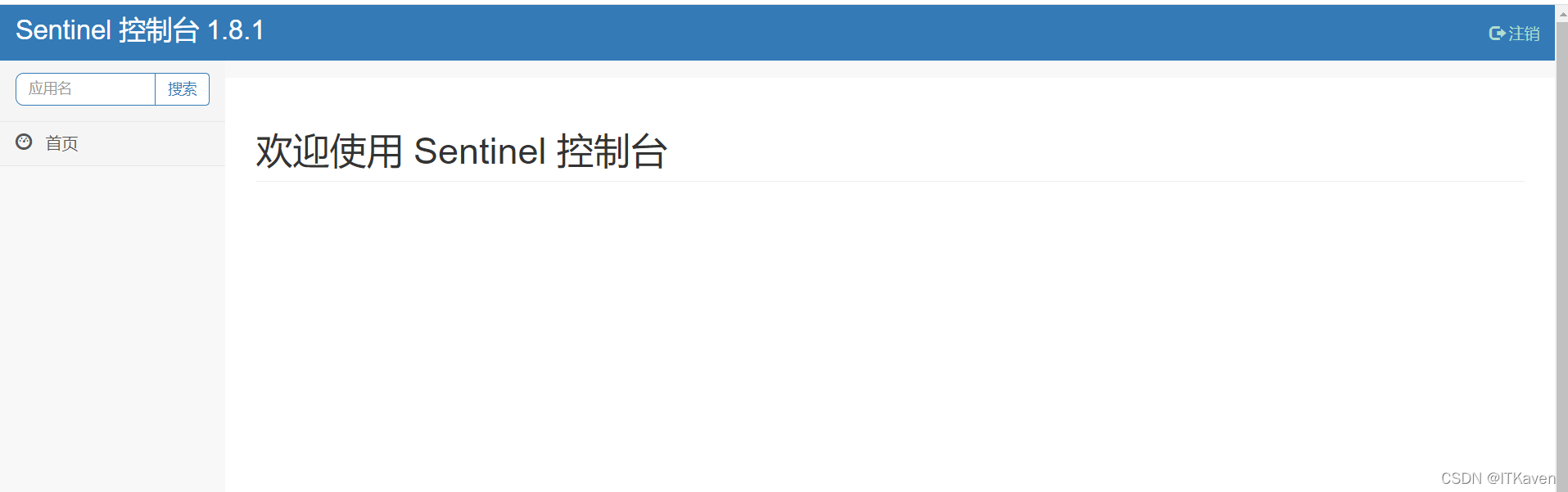

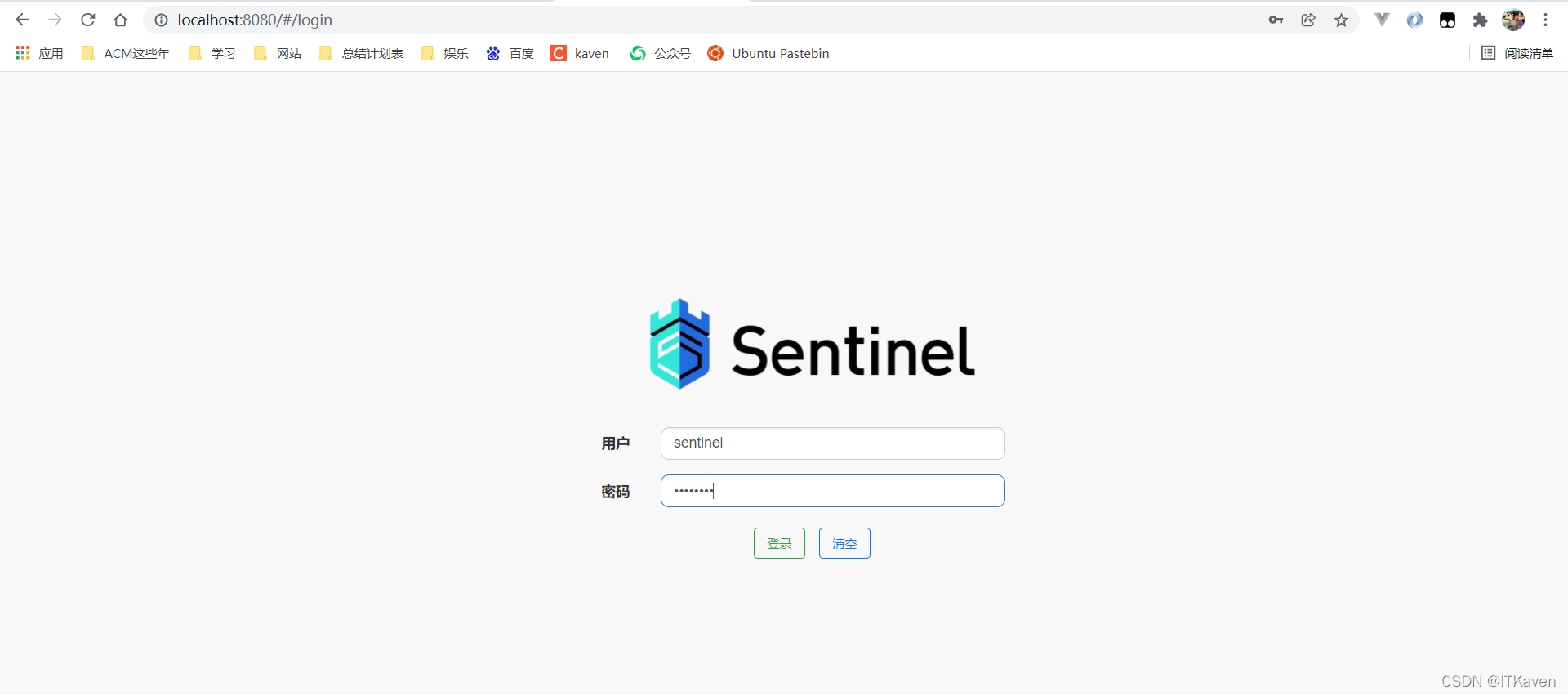

访问http://localhost:8080（用户名和密码都是sentinel）：

需要等应用启动并且应用的服务被请求后，Sentinel控制台才会有展示数据。

整合Sentinel

创建一个maven工程作为父module，pom.xml如下所示：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.kaven</groupId>
    <artifactId>alibaba</artifactId>
    <packaging>pom</packaging>
    <version>1.0-SNAPSHOT</version>

    <description>Spring Cloud Alibaba</description>
    <modules>
        <module>sentinel</module>
    </modules>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <spring-cloud-alibaba-version>2.2.6.RELEASE</spring-cloud-alibaba-version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.2.RELEASE</version>
    </parent>

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>com.alibaba.cloud</groupId>
                <artifactId>spring-cloud-alibaba-dependencies</artifactId>
                <version>${spring-cloud-alibaba-version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>
</project>

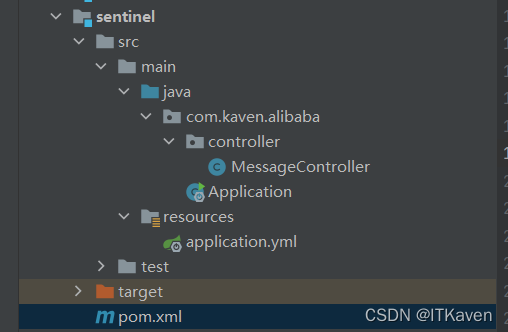

再创建一个maven工程作为子module（需要整合Sentinel的模块）。

pom.xml如下所示：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>alibaba</artifactId>
        <groupId>com.kaven</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>sentinel</artifactId>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
        </dependency>
    </dependencies>
</project>

application.yml：

server:
  port: 8095

# 暴露所有端点，供Sentinel访问
management:
  endpoints:
    web:
      exposure:
        include: "*"

# 配置Sentinel的dashboard地址和日志输出路径
spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8080
      log:
        dir: ./logs
  # 应用名称
  application:
    name: sentinel

MessageController类：

package com.kaven.alibaba.controller;

import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
public class MessageController {

    @GetMapping("message")
    public String getMessage() {
        return "hello sentinel";
    }
}

启动类Application：

package com.kaven.alibaba;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class Application {
    public static void main(String[] args) {
        SpringApplication.run(Application.class);
    }
}

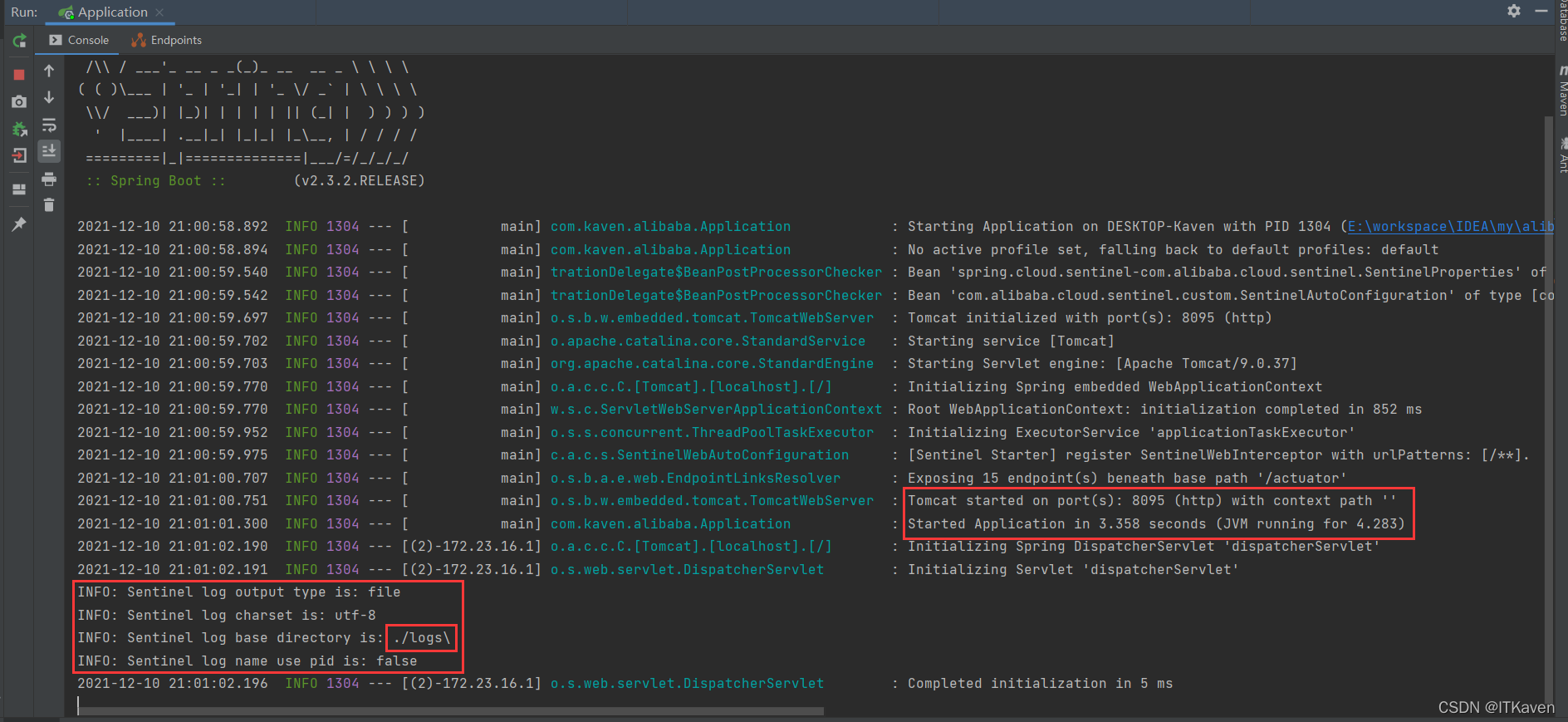

启动应用：

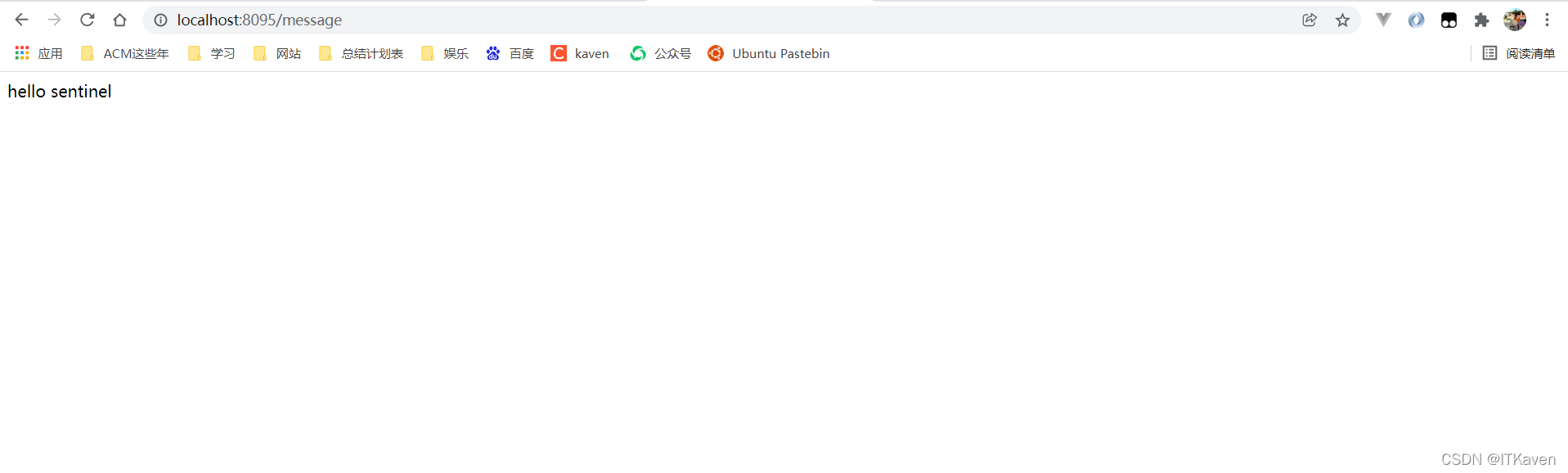

多次请求接口http://localhost:8095/message：

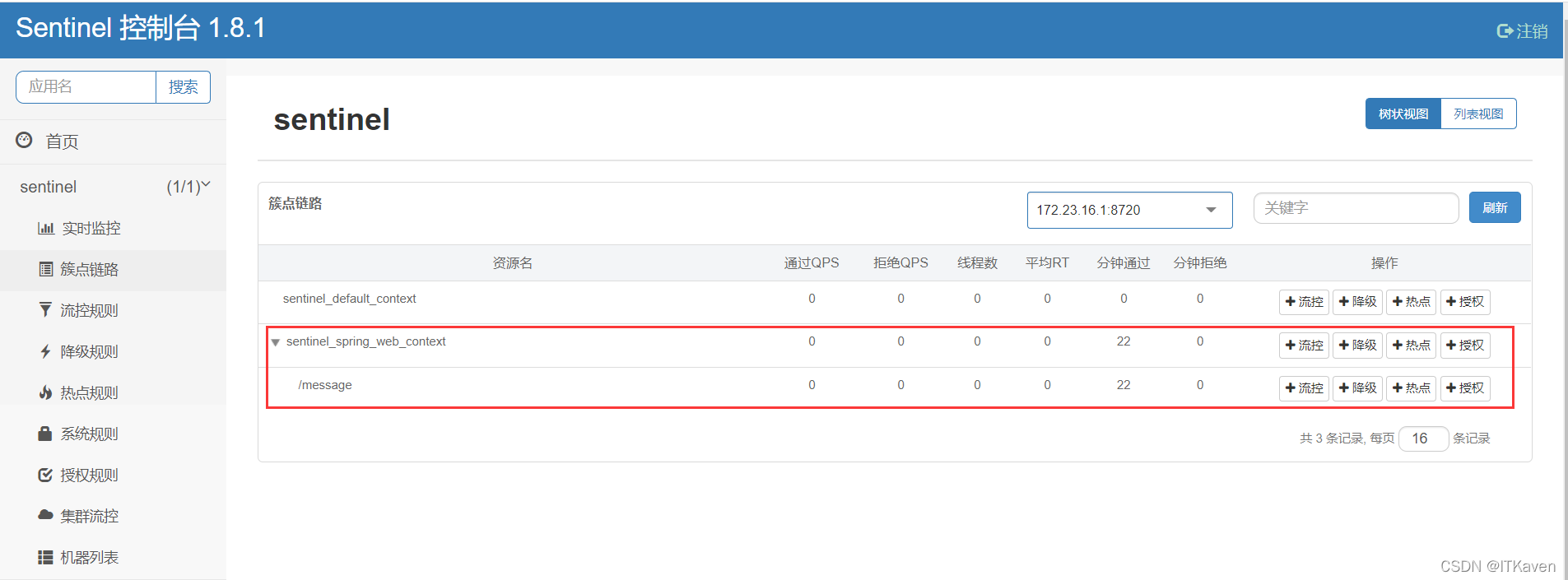

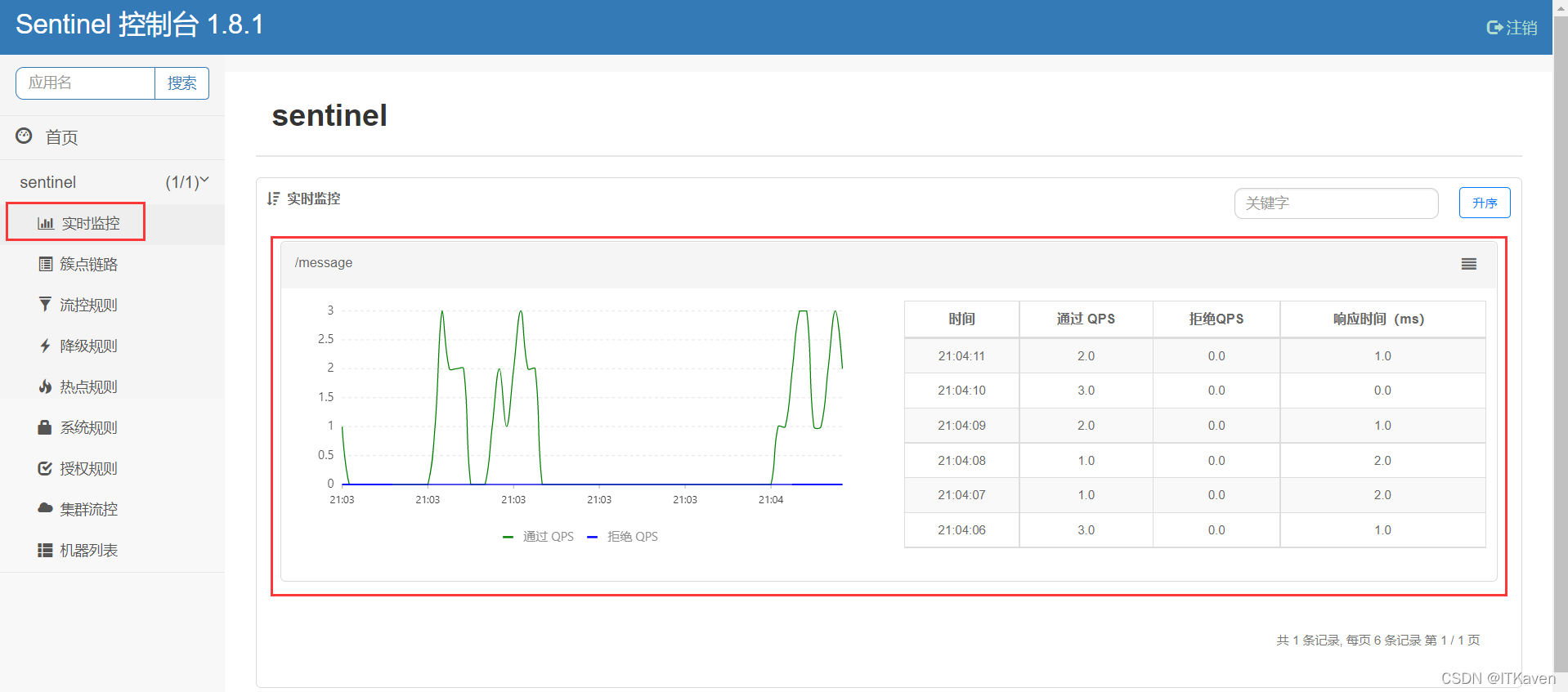

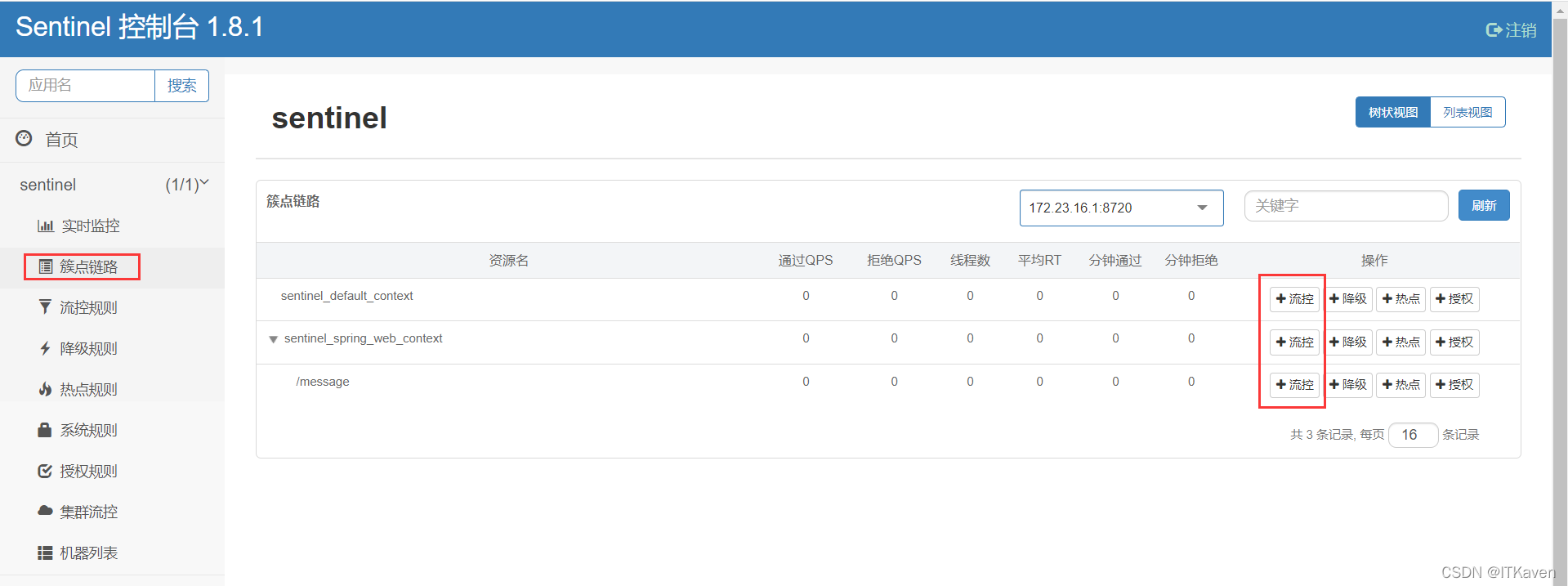

Sentinel控制台就会展示这些请求的统计信息：

流控规则

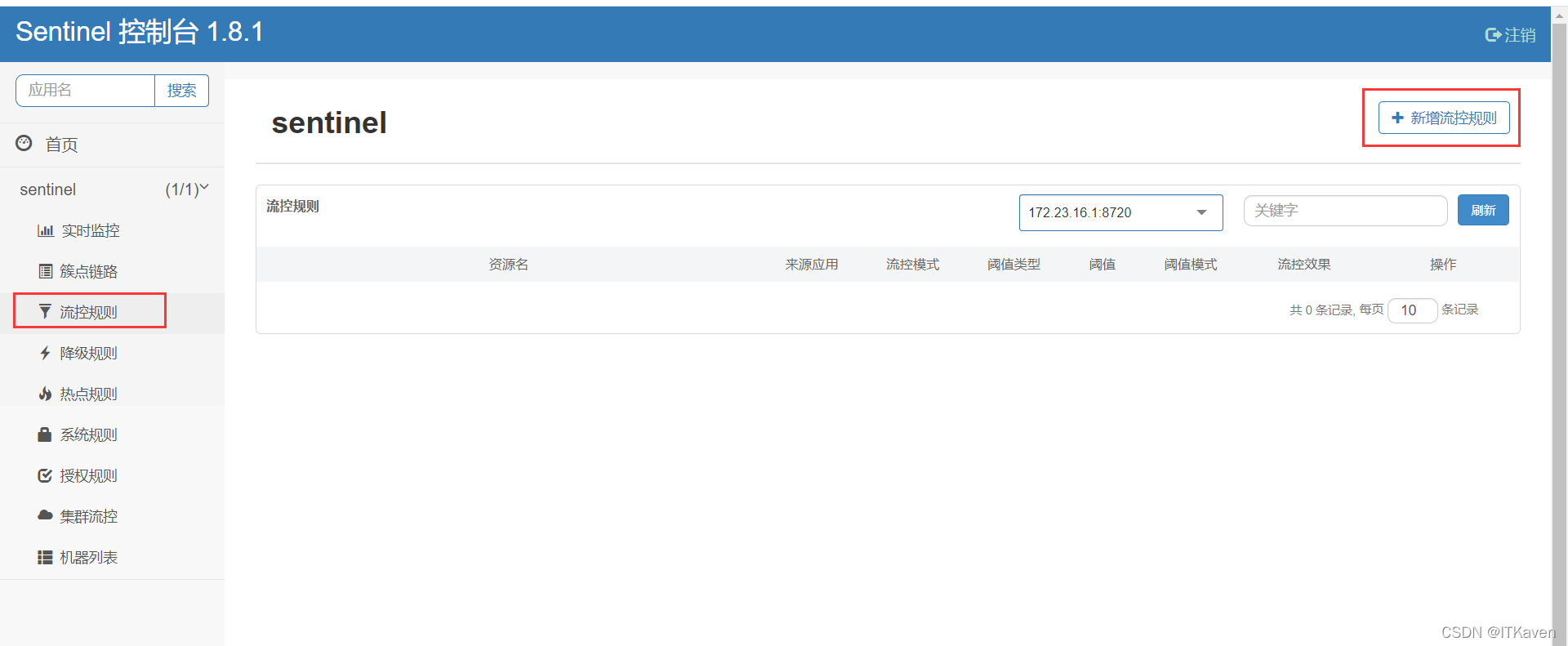

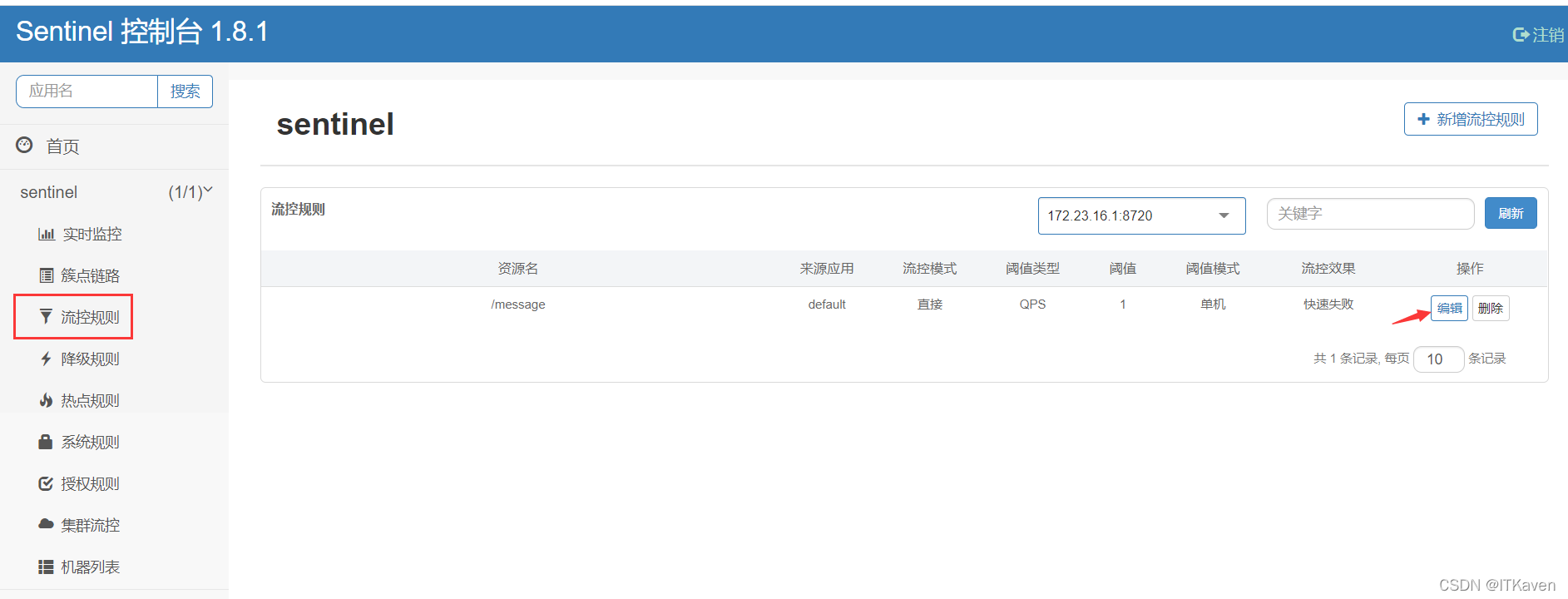

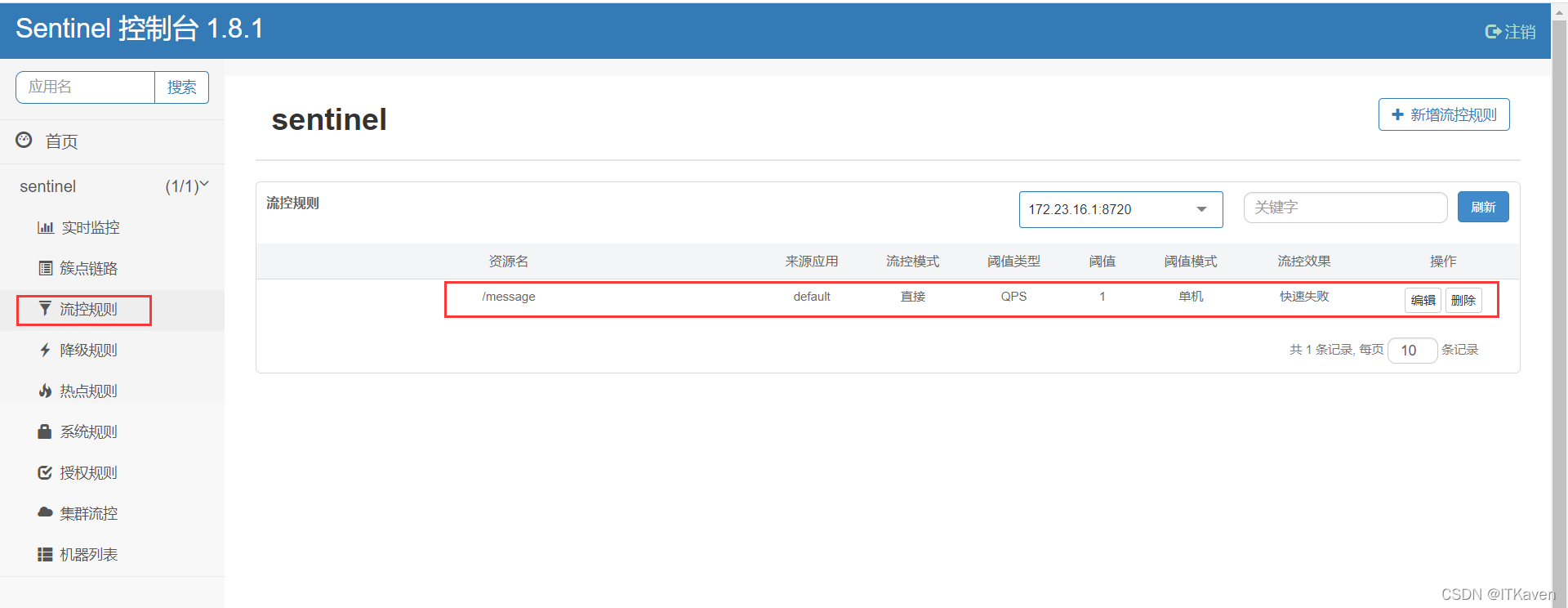

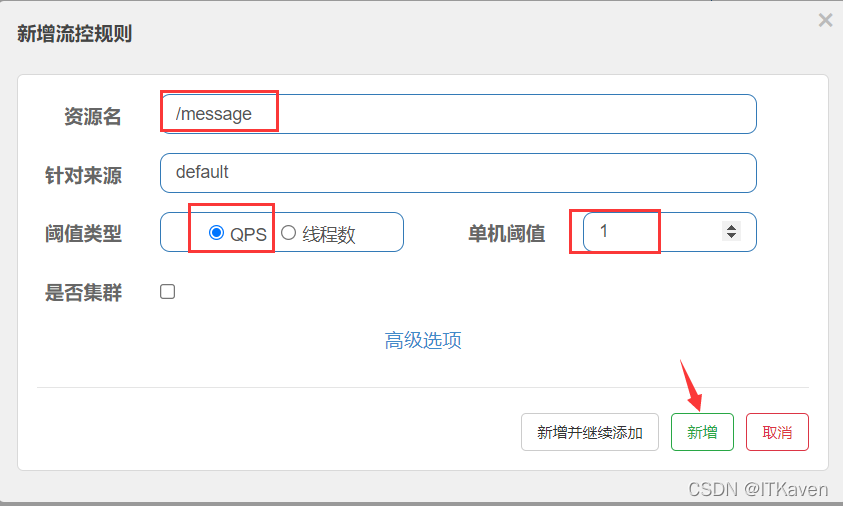

添加流控规则：

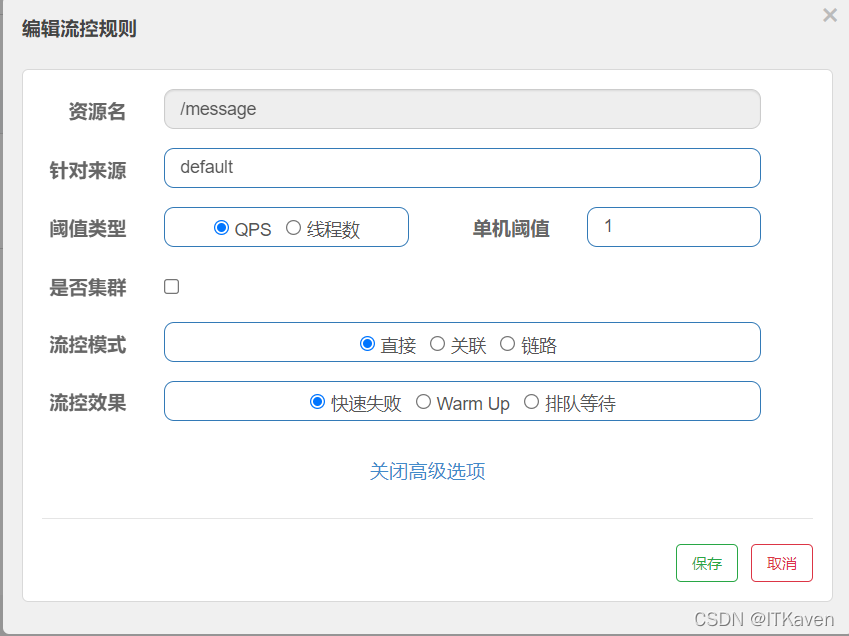

阈值类型中QPS表示每秒访问的次数，线程数表示同时可以访问的线程的数量，单机阈值则为具体的数值，如下图所示：

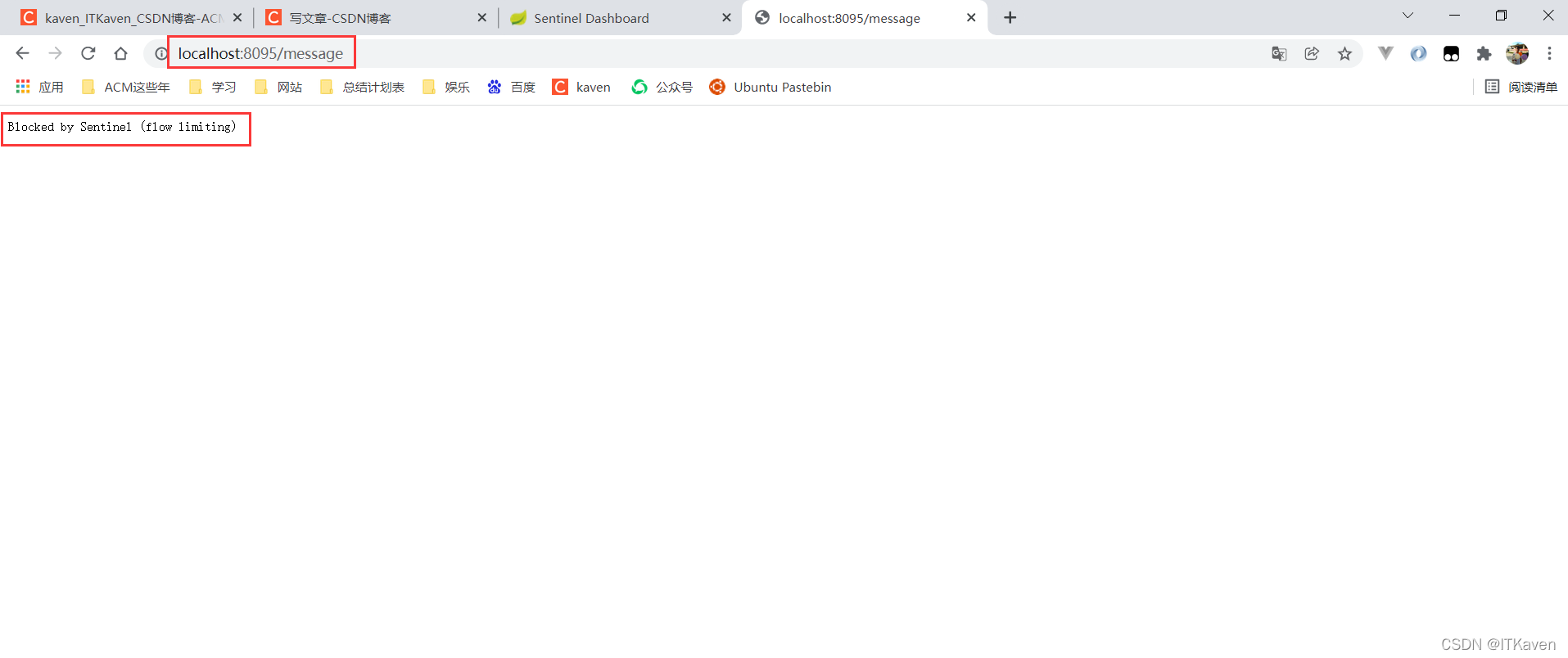

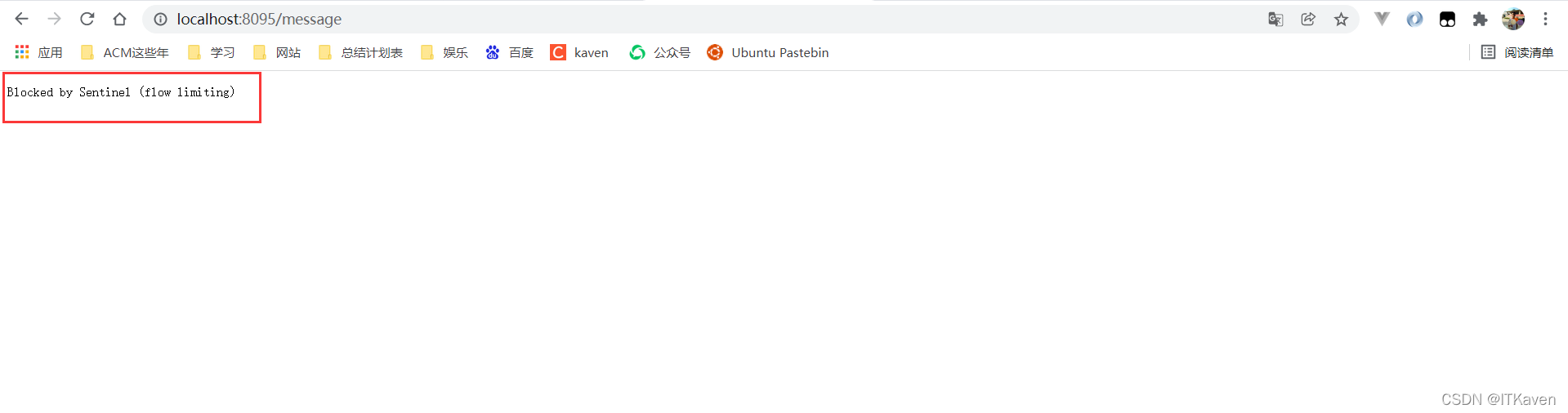

快速访问接口http://localhost:8095/message，超过指定QPS会快速失败（返回字符串Blocked by Sentinel (flow limiting)）：

流控模式

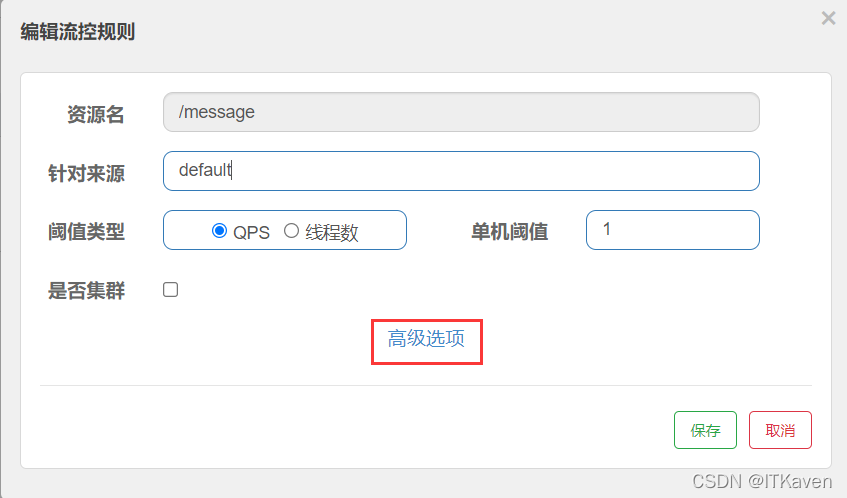

点击高级选项。

直接模式

默认的流控模式，直接限制资源名的QPS或者线程数，上面已经演示过了。

关联模式

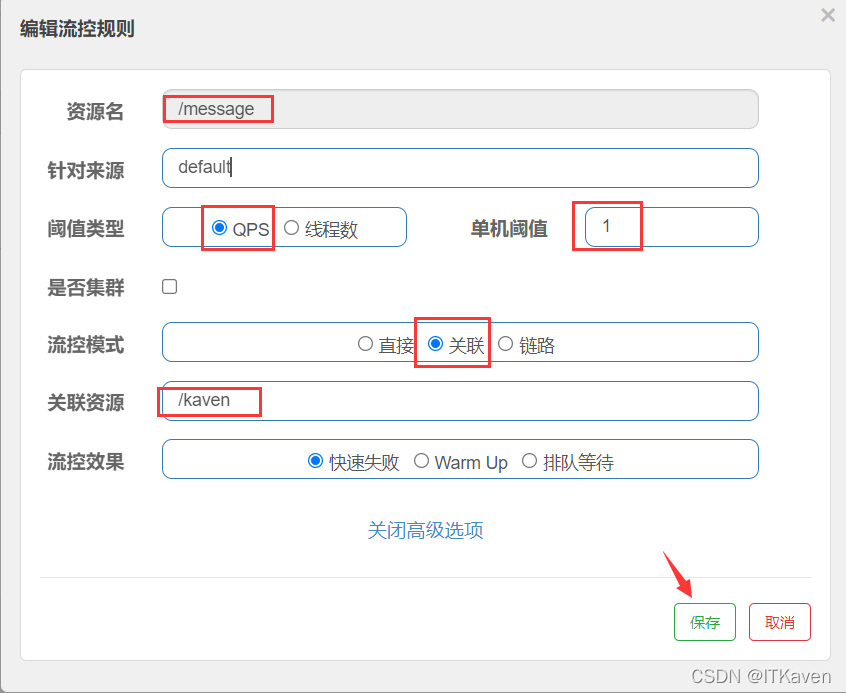

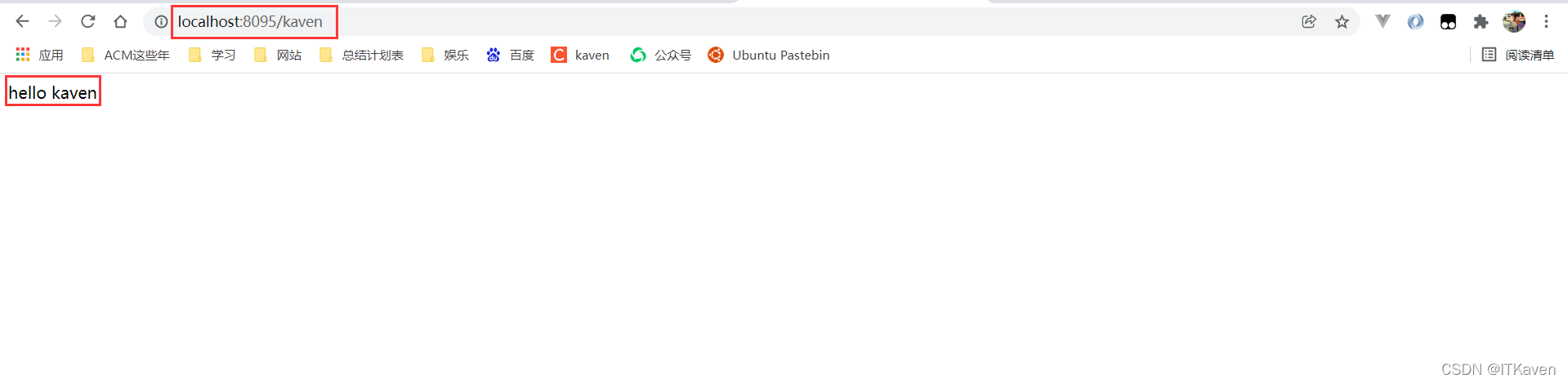

如果关联资源的访问超过指定的QPS或者线程数，则该资源也会被Sentinel限流。先增加一个接口：

    @GetMapping("kaven")
    public String getKaven() {
        return "hello kaven";
    }

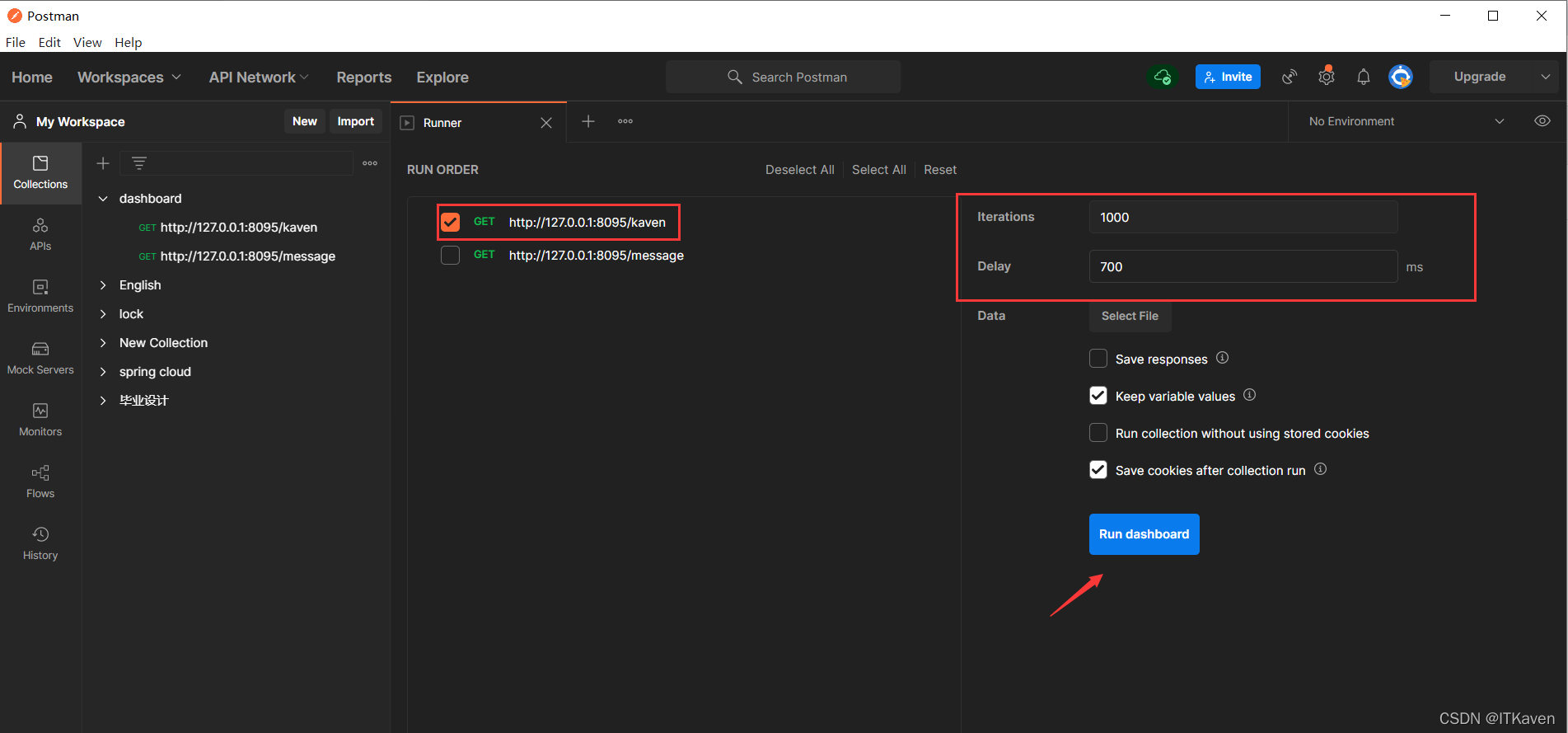

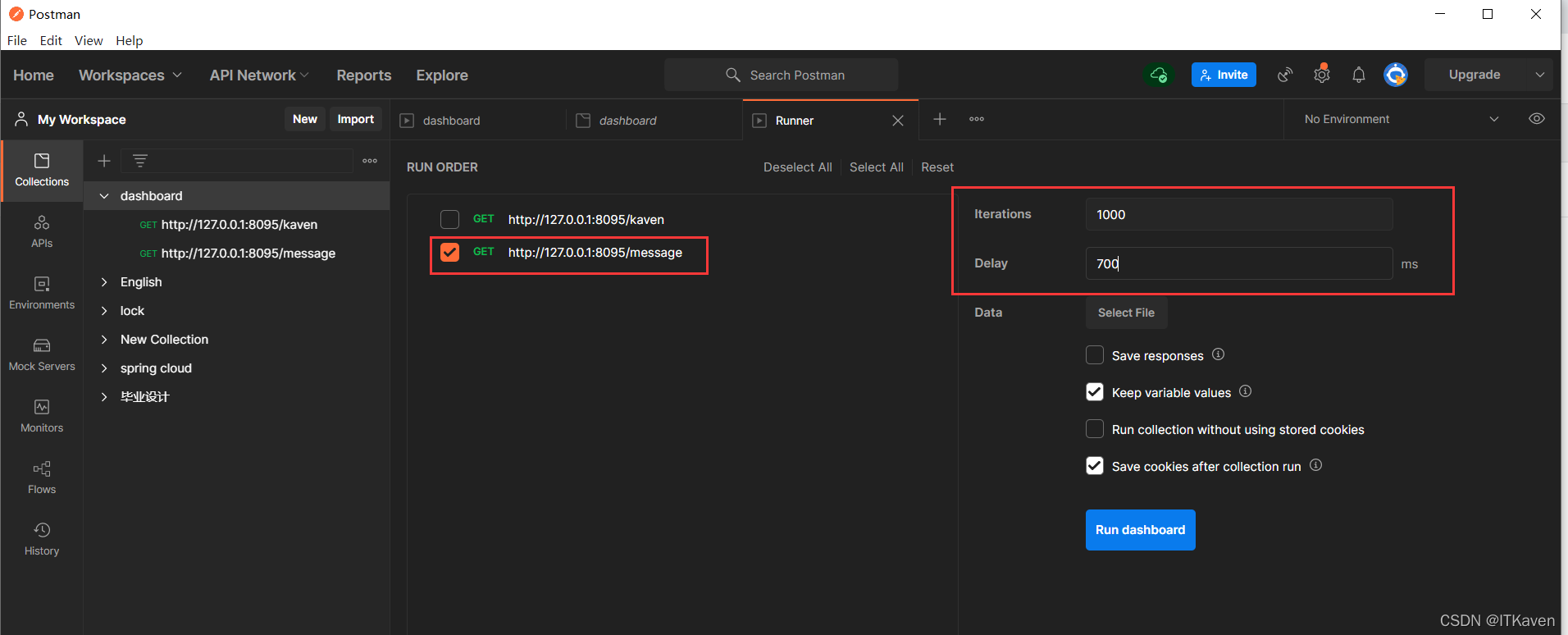

博主使用Postman来进行测试，每访问一次/kaven资源延迟700ms再继续访问它，一共访问1000次。
当访问/kaven资源的QPS超过/message资源流控规则指定的QPS时，访问/message资源也会被限流，因为它们是关联的。

而这种关联关系是单向的，即当访问/message资源的QPS超过/message资源流控规则指定的QPS时，关联的/kaven资源还是可以正常访问的，因为/kaven资源本身并没有设置流控规则。

链路模式

之前都是基于Controller层的限流，Sentinel同样支持细粒度的从Controller到Service层的限流。

IMessageService接口（服务抽象）：

package com.kaven.alibaba.service;

public interface IMessageService {
    String getMessage();
}

MessageServiceImpl类（实现了IMessageService接口，服务实现）：

package com.kaven.alibaba.service.impl;

import com.alibaba.csp.sentinel.annotation.SentinelResource;
import com.kaven.alibaba.service.IMessageService;
import org.springframework.stereotype.Service;

@Service
public class MessageServiceImpl implements IMessageService {
    @SentinelResource("MessageServiceImpl")
    @Override
    public String getMessage() {
        return "MessageServiceImpl";
    }
}

注解@SentinelResource("MessageServiceImpl")会将Service层的getMessage方法作为Sentinel的资源，资源名为MessageServiceImpl。

修改接口：

package com.kaven.alibaba.controller;

import com.kaven.alibaba.service.IMessageService;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

import javax.annotation.Resource;

@RestController
public class MessageController {

    @Resource
    private IMessageService messageService;

    @GetMapping("message")
    public String getMessage() {
        return "hello sentinel " + messageService.getMessage();
    }

    @GetMapping("kaven")
    public String getKaven() {
        return "hello kaven " + messageService.getMessage();
    }
}

添加依赖：

        <dependency>
            <groupId>com.alibaba.csp</groupId>
            <artifactId>sentinel-web-servlet</artifactId>
        </dependency>

还需要一个配置类FilterConfiguration（通过过滤器实现的）：

package com.kaven.alibaba;

import com.alibaba.csp.sentinel.adapter.servlet.CommonFilter;
import org.springframework.boot.web.servlet.FilterRegistrationBean;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class FilterConfiguration {
    @Bean
    public FilterRegistrationBean<CommonFilter> registrationBean(){
        FilterRegistrationBean<CommonFilter> registrationBean = new FilterRegistrationBean<>();
        registrationBean.setFilter(new CommonFilter());
        registrationBean.addUrlPatterns("/*");
        registrationBean.addInitParameter(CommonFilter.WEB_CONTEXT_UNIFY,"false");
        registrationBean.setName("sentinelFilter");
        return registrationBean;
    }
}

FilterRegistrationBean泛型类用于在Servlet 3.0+容器中注册Filter的ServletContextInitializer 。 类似于ServletContext提供的registration功能，但具有Spring Bean的友好设计。CommonFilter类是与Sentinel集成的Servlet过滤器。
修改配置文件：

server:
  port: 8095

# 暴露所有端点，供Sentinel访问
management:
  endpoints:
    web:
      exposure:
        include: "*"

# 配置Sentinel的dashboard地址和日志输出路径
spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8080
      log:
        dir: ./logs
      filter:
        enabled: false
  # 应用名称
  application:
    name: sentinel

重新启动应用。先请求几次接口，让Sentinel控制台有展示数据，方便给Service层的资源添加流控规则。

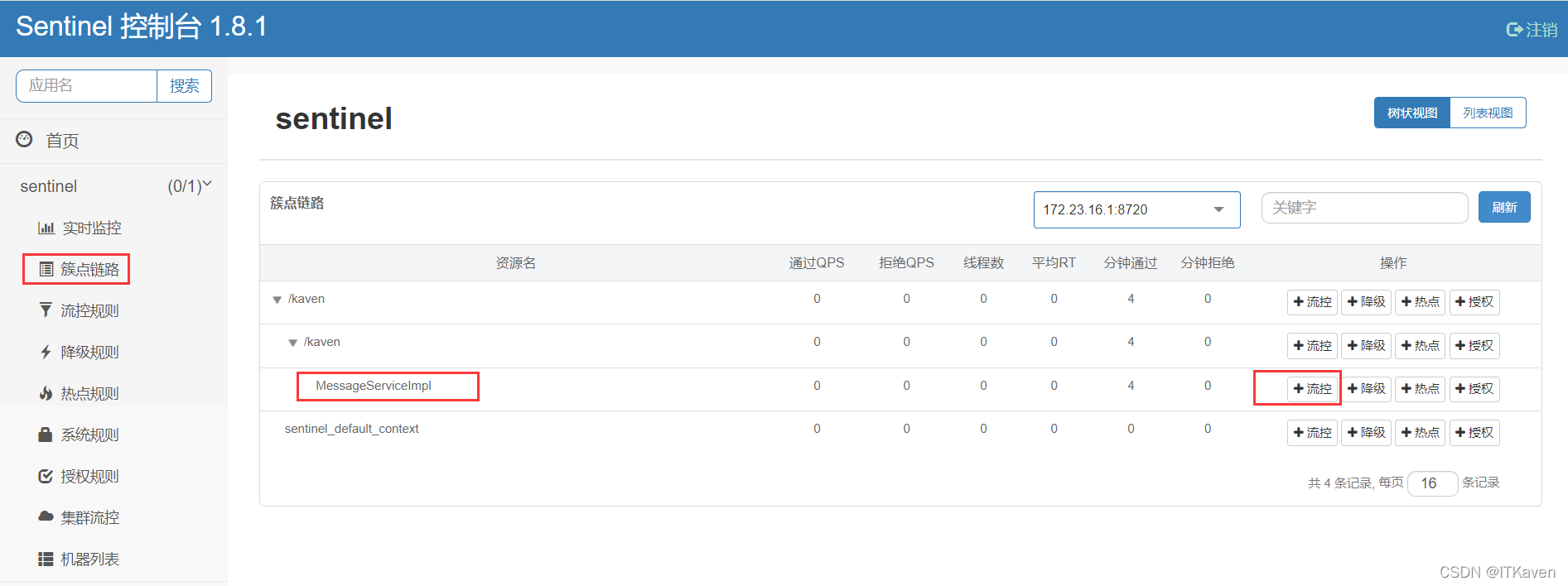

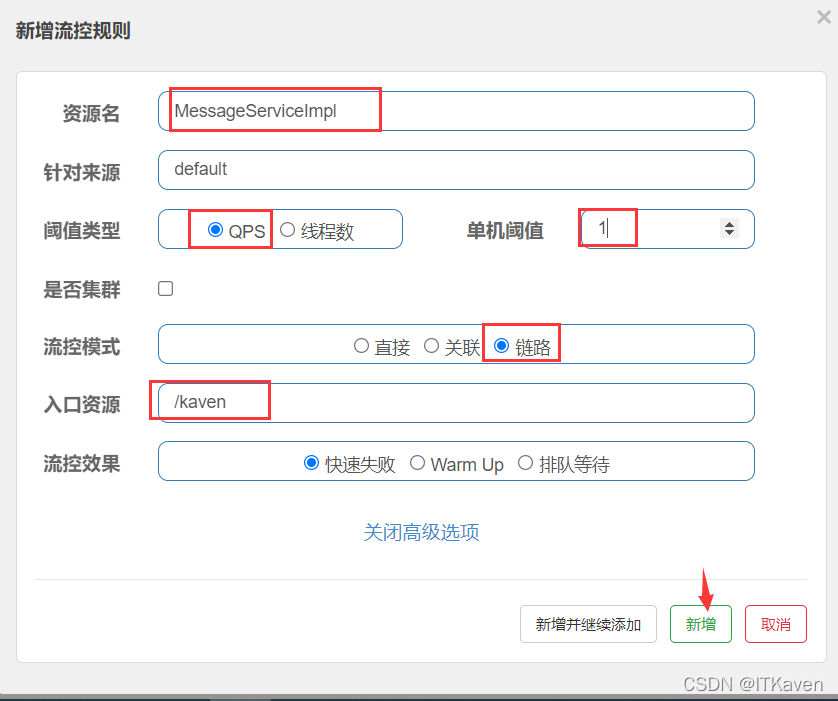

给Service层的MessageServiceImpl资源添加流控规则（针对入口资源/kaven）。

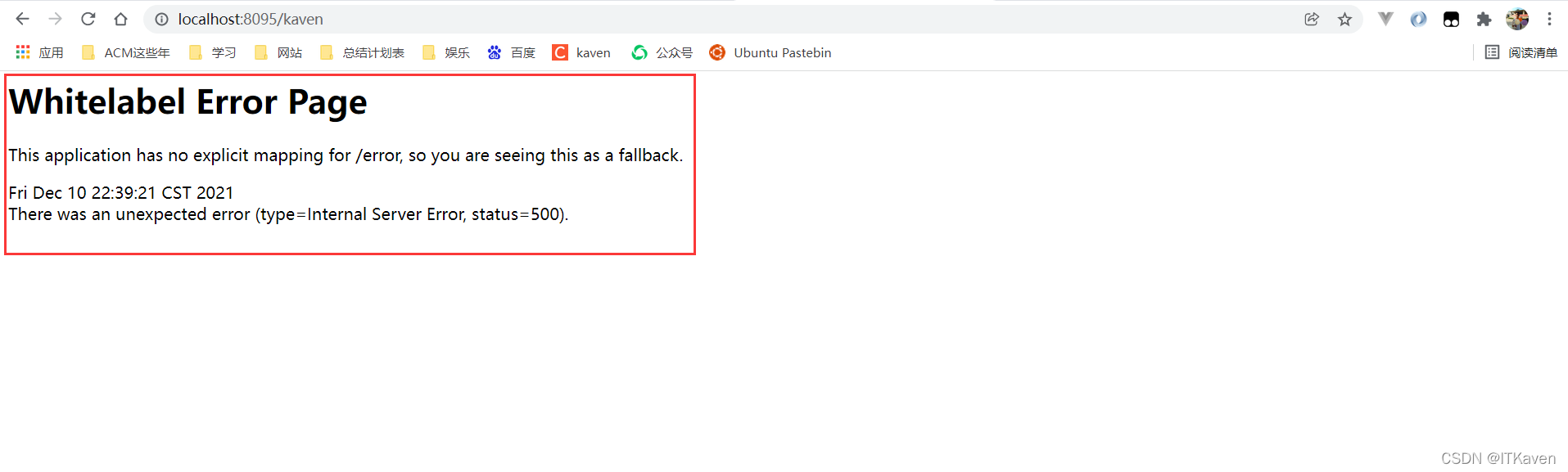

访问/kaven资源超过MessageServiceImpl资源流控规则指定QPS，直接返回500状态码的响应页面。

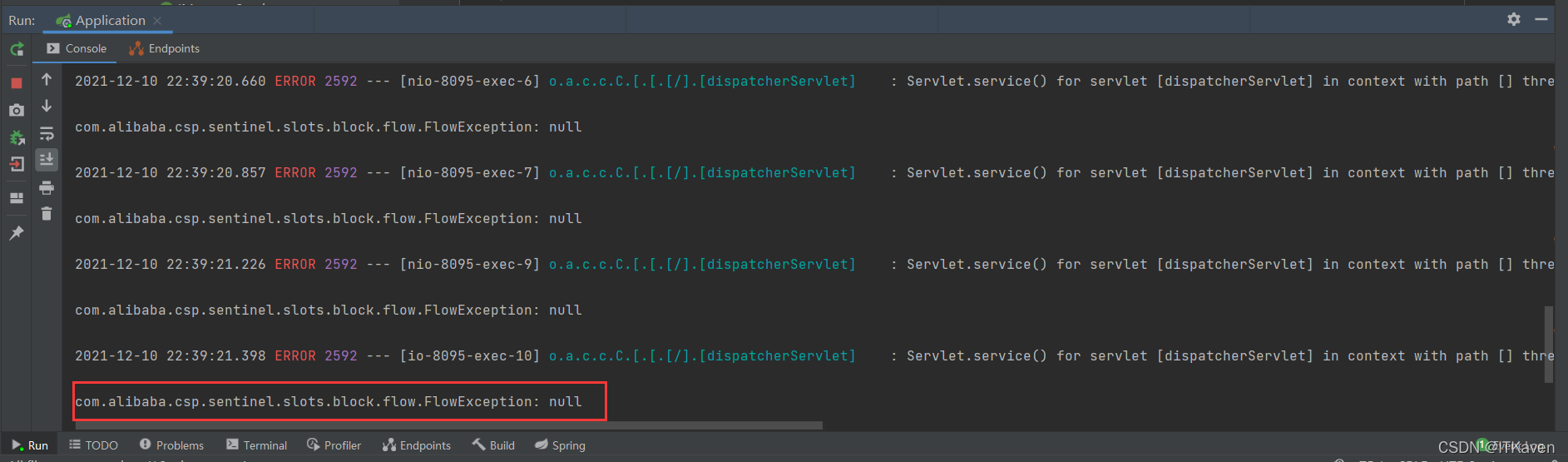

应用后台也有日志输出：

而访问/message资源没有任何限制，因为MessageServiceImpl资源没有针对它的流控规则。

流控效果

快速失败

直接快速失败，返回字符串Blocked by Sentinel (flow limiting)或者返回500状态码的响应页面。

Warm Up

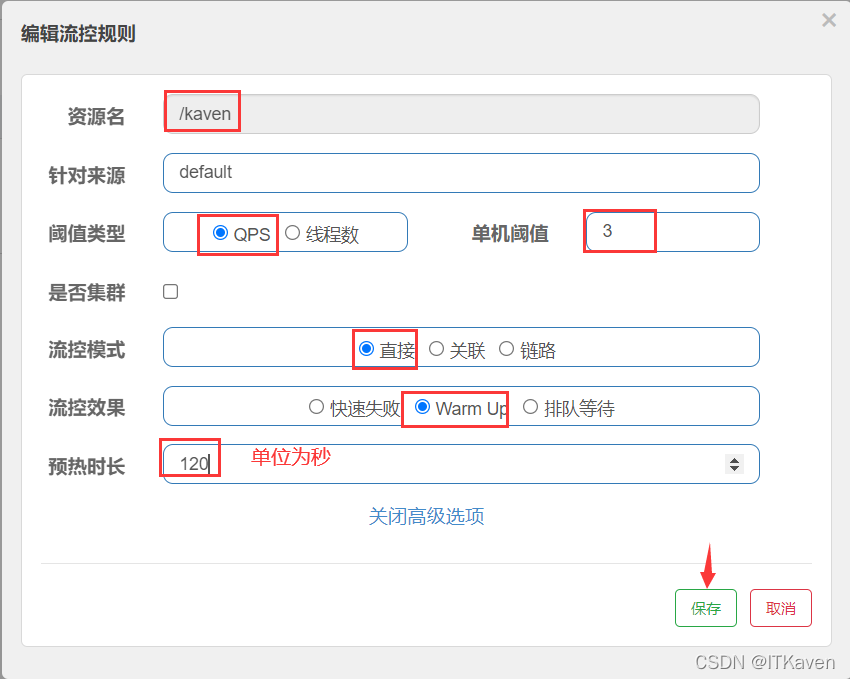

表示应用需要预热一段时间，预热时间内进行更严格的限流（相对于指定的流控规则），预热完成后恢复成指定的限流，如下图所示，QPS为3，冷加载因子为3，QPS限流阈值初始为3/3并且缓慢增加到阈值为3，时间为120s，一般用于服务器刚刚启动时的场景。

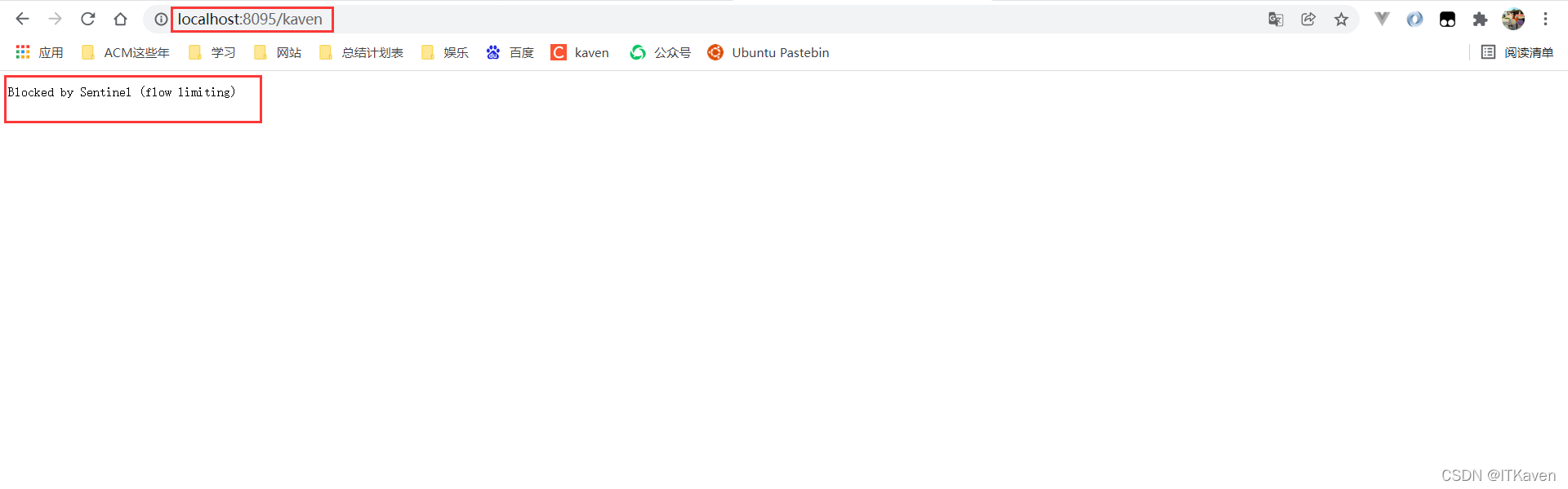

预热时间内，快速访问资源/kaven会被Sentinel限流（只要QPS超过1）。

预热完成后，访问/kaven资源QPS超过3才会被Sentinel限流，大家可以自己尝试一下。

排队等待

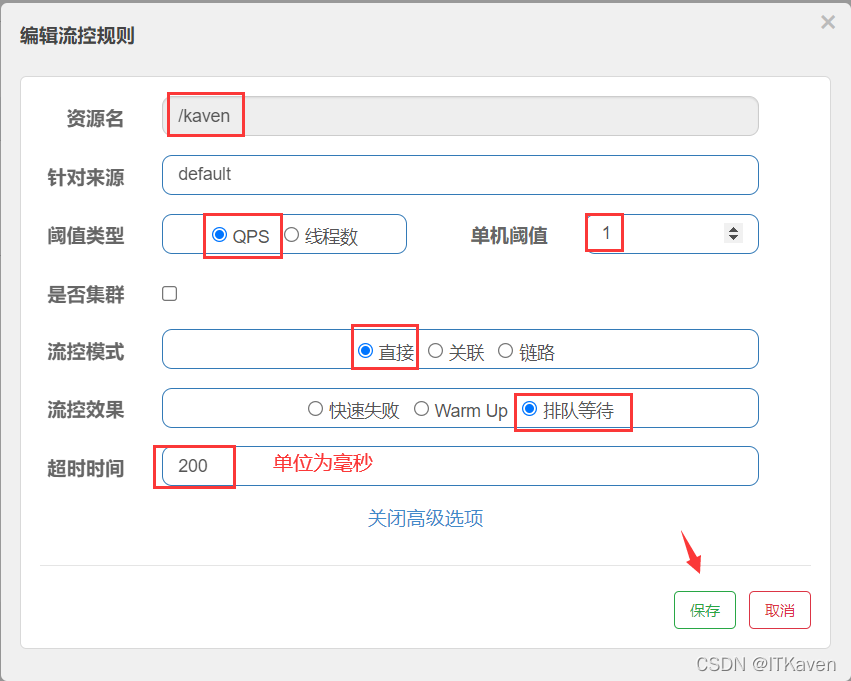

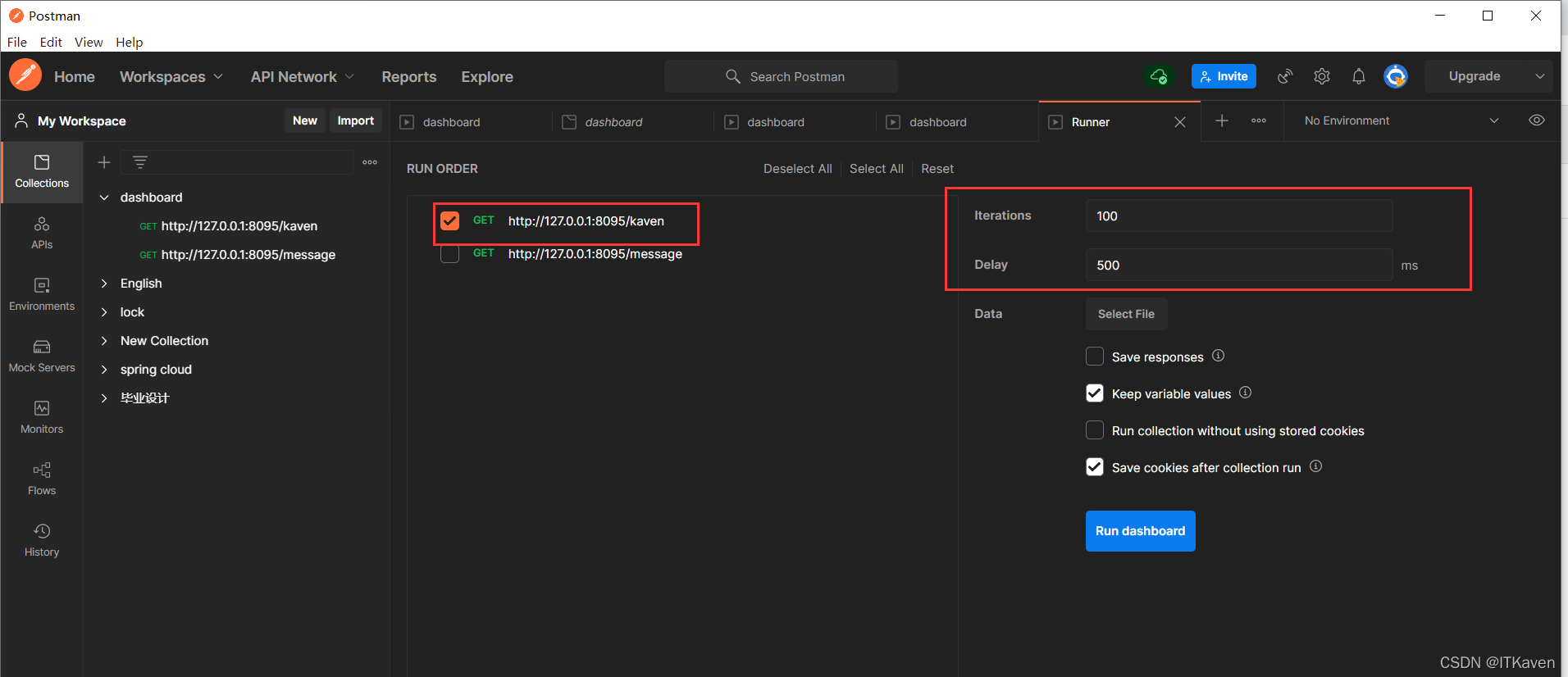

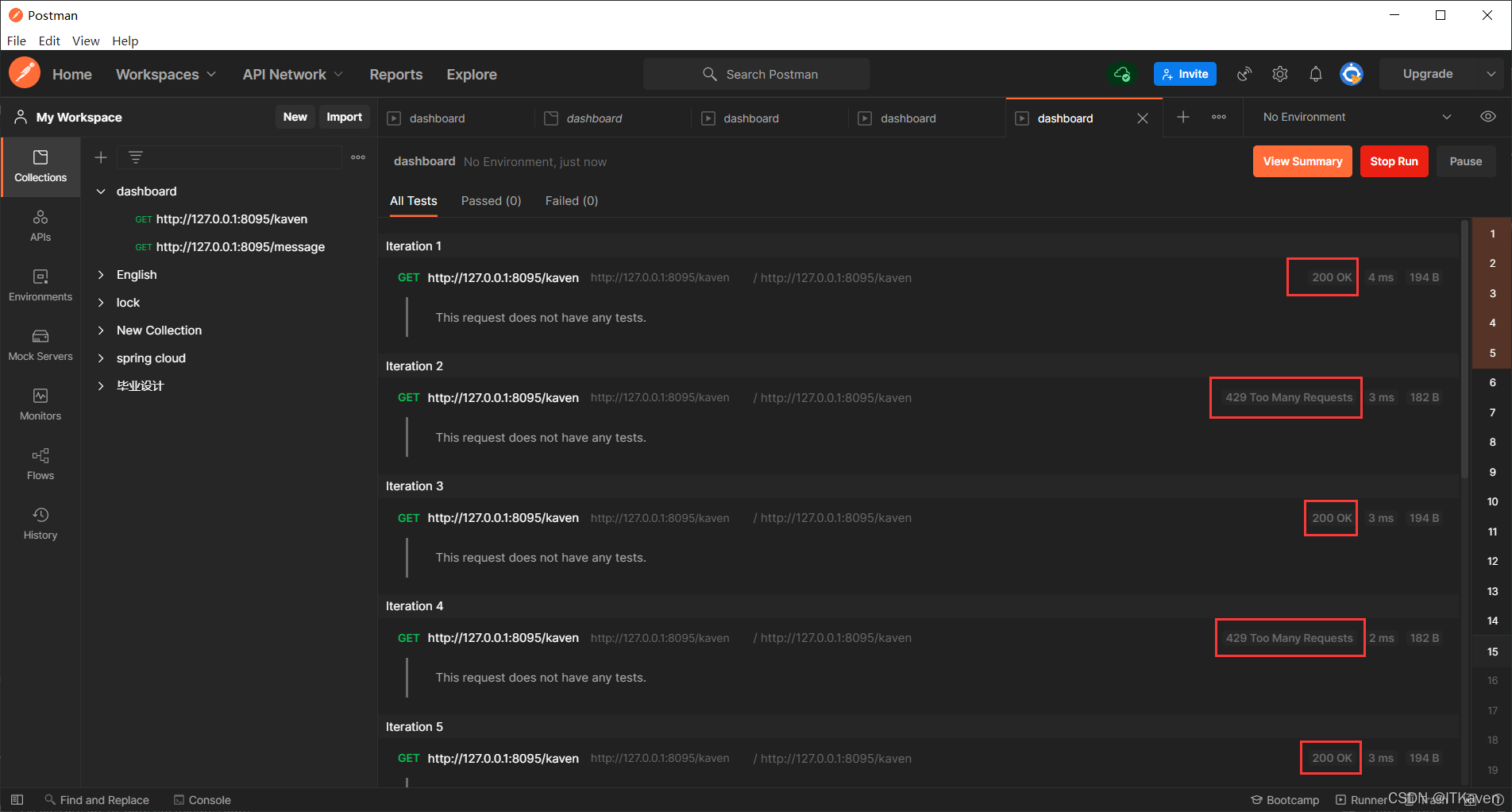

在超过资源流控规则指定的QPS后，等待超时时间200毫秒后，如果没有被限流则访问成功，如果被限流则访问失败。使用Postman来进行测试，每访问一次/kaven资源延迟500ms再继续访问它，一共访问100次。

第一次访问成功，第二次访问超过资源流控规则指定的QPS，会被限流，等待超时时间200毫秒后（500ms + 200ms < 1000ms），访问还是会被限流，以此类推。

排队的流控效果多用于对一些响应不太稳定的服务做流控。

如果博主有说错的地方或者大家有不同的见解，欢迎大家评论补充。
