[Java知识库]JavaCV的摄像头实战之十四：口罩检测

欢迎访问我的GitHub

这里分类和汇总了欣宸的全部原创(含配套源码)：https://github.com/zq2599/blog_demos

本篇概览

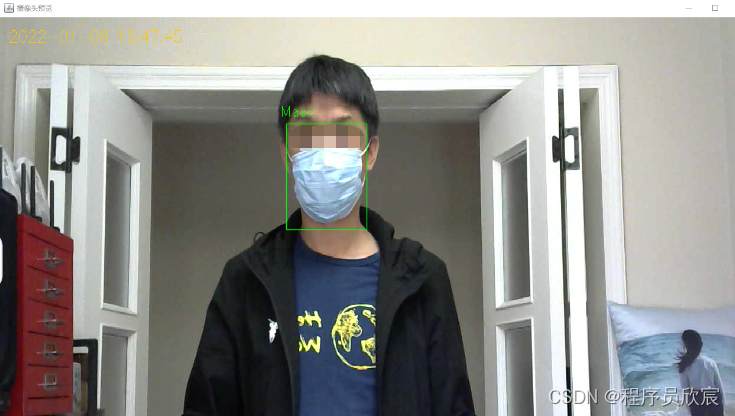

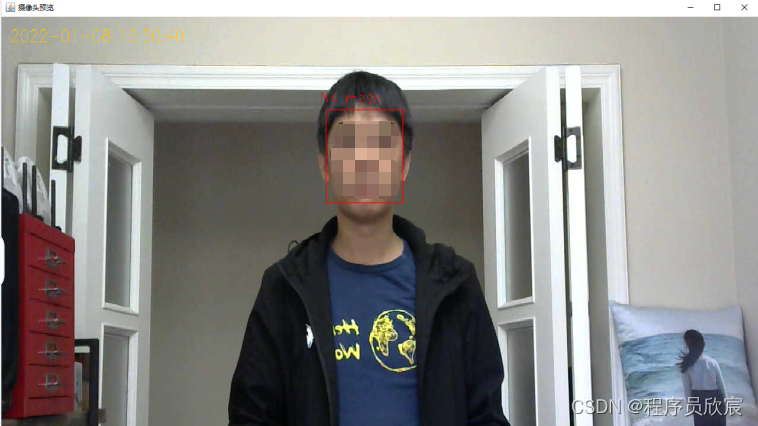

本文是《JavaCV的摄像头实战》系列的第十四篇，如标题所说，今天的功能是检测摄像头内的人是否带了口罩，把检测结果实时标注在预览窗口，如下图所示：

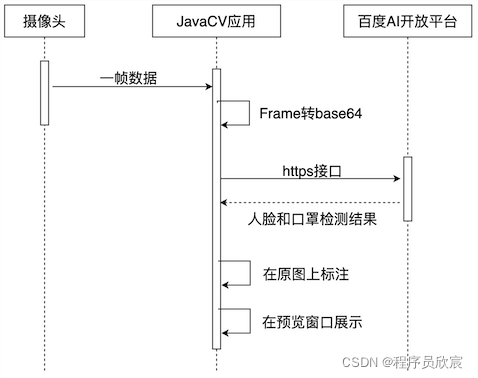

整个处理流程如下，实现口罩检测的关键是将图片提交到百度AI开放平台，然后根据平台返回的结果在本地预览窗口标识出人脸位置，以及此人是否带了口罩：

问题提前告知

依赖云平台处理业务的一个典型问题，就是处理速度受限
首先，如果您在百度AI开放平台注册的账号是个人类型，那么免费的接口调用会被限制到一秒钟两次，如果是企业类型账号，该限制是十次
其次，经过实测，一次人脸检测接口耗时300ms以上
最终，实际上一秒钟只能处理两帧，这样的效果在预览窗口展现出来，就只能是幻灯片效果了（低于每秒十五帧就能感受到明显的卡顿）
因此，本文只适合基本功能展示，无法作为实际场景的解决方案

关于百度AI开放平台

为了正常使用百度AI开放平台的服务，您需要完成一些注册和申请操作，详情请参考《最简单的人脸检测（免费调用百度AI开放平台接口）》
现在，如果您完成了百度AI开放平台的注册和申请，那么，现在手里应该有可用的access_token，那么现在可以开始编码了

编码：添加依赖库

本文继续使用《JavaCV的摄像头实战之一：基础》创建的simple-grab-push工程
首先是在pom.xml中增加okhttp和jackson依赖，分别用于网络请求和JSON解析：

<dependency>
	<groupId>com.squareup.okhttp3</groupId>
	<artifactId>okhttp</artifactId>
    <version>3.10.0</version>
</dependency>
<dependency>
	<groupId>com.fasterxml.jackson.core</groupId>
    <artifactId>jackson-databind</artifactId>
    <version>2.11.0</version>
</dependency>

编码：封装请求和响应百度AI开放平台的代码

接下来要开发一个服务类，这个服务类封装了所有和百度AI开放平台相关的代码
首先，定义web请求的request对象FaceDetectRequest.java：

package com.bolingcavalry.grabpush.bean.request;

import com.fasterxml.jackson.annotation.JsonProperty;
import lombok.Data;

/**
 * @author willzhao
 * @version 1.0
 * @description 请求对象
 * @date 2022/1/1 16:21
 */
@Data
public class FaceDetectRequest {
    // 图片信息(总数据大小应小于10M)，图片上传方式根据image_type来判断
    String image;

    // 图片类型
    // BASE64:图片的base64值，base64编码后的图片数据，编码后的图片大小不超过2M；
    // URL:图片的 URL地址( 可能由于网络等原因导致下载图片时间过长)；
    // FACE_TOKEN: 人脸图片的唯一标识，调用人脸检测接口时，会为每个人脸图片赋予一个唯一的FACE_TOKEN，同一张图片多次检测得到的FACE_TOKEN是同一个。
    @JsonProperty("image_type")
    String imageType;

    // 包括age,expression,face_shape,gender,glasses,landmark,landmark150,quality,eye_status,emotion,face_type,mask,spoofing信息
    //逗号分隔. 默认只返回face_token、人脸框、概率和旋转角度
    @JsonProperty("face_field")
    String faceField;

    // 最多处理人脸的数目，默认值为1，根据人脸检测排序类型检测图片中排序第一的人脸（默认为人脸面积最大的人脸），最大值120
    @JsonProperty("max_face_num")
    int maxFaceNum;

    // 人脸的类型
    // LIVE表示生活照：通常为手机、相机拍摄的人像图片、或从网络获取的人像图片等
    // IDCARD表示身份证芯片照：二代身份证内置芯片中的人像照片
    // WATERMARK表示带水印证件照：一般为带水印的小图，如公安网小图
    // CERT表示证件照片：如拍摄的身份证、工卡、护照、学生证等证件图片
    // 默认LIVE
    @JsonProperty("face_type")
    String faceType;

    // 活体控制 检测结果中不符合要求的人脸会被过滤
    // NONE: 不进行控制
    // LOW:较低的活体要求(高通过率 低攻击拒绝率)
    // NORMAL: 一般的活体要求(平衡的攻击拒绝率, 通过率)
    // HIGH: 较高的活体要求(高攻击拒绝率 低通过率)
    // 默认NONE
    @JsonProperty("liveness_control")
    String livenessControl;

    // 人脸检测排序类型
    // 0:代表检测出的人脸按照人脸面积从大到小排列
    // 1:代表检测出的人脸按照距离图片中心从近到远排列
    // 默认为0
    @JsonProperty("face_sort_type")
    int faceSortType;
}

其次，定义web响应对象FaceDetectResponse.java：

package com.bolingcavalry.grabpush.bean.response;

import com.fasterxml.jackson.annotation.JsonProperty;
import lombok.Data;
import lombok.ToString;
import java.io.Serializable;
import java.util.List;

@Data
@ToString
public class FaceDetectResponse implements Serializable {
    // 返回码
    @JsonProperty("error_code")
    String errorCode;
    // 描述信息
    @JsonProperty("error_msg")
    String errorMsg;
    // 返回的具体内容
    Result result;

    @Data
    public static class Result {
        // 人脸数量
        @JsonProperty("face_num")
        private int faceNum;
        // 每个人脸的信息
        @JsonProperty("face_list")
        List<Face> faceList;

        /**
         * @author willzhao
         * @version 1.0
         * @description 检测出来的人脸对象
         * @date 2022/1/1 16:03
         */
        @Data
        public static class Face {
            // 位置
            Location location;
            // 是人脸的置信度
            @JsonProperty("face_probability")
            double face_probability;
            // 口罩
            Mask mask;

            /**
             * @author willzhao
             * @version 1.0
             * @description 人脸在图片中的位置
             * @date 2022/1/1 16:04
             */
            @Data
            public static class Location {
                double left;
                double top;
                double width;
                double height;
                double rotation;
            }

            /**
             * @author willzhao
             * @version 1.0
             * @description 口罩对象
             * @date 2022/1/1 16:11
             */
            @Data
            public static class Mask {
                int type;
                double probability;
            }
        }
    }
}

然后是服务类BaiduCloudService.java，把请求和响应百度AI开放平台的逻辑全部集中在这里，可见其实很简单：根据图片的base64字符串构造请求对象、发POST请求（path是人脸检测服务）、收到响应后用Jackson反序列化成FaceDetectResponse对象：

package com.bolingcavalry.grabpush.extend;

import com.bolingcavalry.grabpush.bean.request.FaceDetectRequest;
import com.bolingcavalry.grabpush.bean.response.FaceDetectResponse;
import com.fasterxml.jackson.databind.DeserializationFeature;
import com.fasterxml.jackson.databind.ObjectMapper;
import okhttp3.*;
import java.io.IOException;

/**
 * @author willzhao
 * @version 1.0
 * @description 百度云服务的调用
 * @date 2022/1/1 11:06
 */
public class BaiduCloudService {

    OkHttpClient client = new OkHttpClient();

    static final MediaType JSON = MediaType.parse("application/json; charset=utf-8");

    static final String URL_TEMPLATE = "https://aip.baidubce.com/rest/2.0/face/v3/detect?access_token=%s";

    String token;

    ObjectMapper mapper = new ObjectMapper();

    public BaiduCloudService(String token) {
        this.token = token;

        // 重要：反序列化的时候，字符的字段如果比类的字段多，下面这个设置可以确保反序列化成功
        mapper.disable(DeserializationFeature.FAIL_ON_UNKNOWN_PROPERTIES);
    }

    /**
     * 检测指定的图片
     * @param imageBase64
     * @return
     */
    public FaceDetectResponse detect(String imageBase64) {
        // 请求对象
        FaceDetectRequest faceDetectRequest = new FaceDetectRequest();
        faceDetectRequest.setImageType("BASE64");
        faceDetectRequest.setFaceField("mask");
        faceDetectRequest.setMaxFaceNum(6);
        faceDetectRequest.setFaceType("LIVE");
        faceDetectRequest.setLivenessControl("NONE");
        faceDetectRequest.setFaceSortType(0);
        faceDetectRequest.setImage(imageBase64);

        FaceDetectResponse faceDetectResponse = null;

        try {
            // 用Jackson将请求对象序列化成字符串
            String jsonContent = mapper.writeValueAsString(faceDetectRequest);

            //
            RequestBody requestBody = RequestBody.create(JSON, jsonContent);
            Request request = new Request
                    .Builder()
                    .url(String.format(URL_TEMPLATE, token))
                    .post(requestBody)
                    .build();
            Response response = client.newCall(request).execute();
            String rawRlt = response.body().string();
            faceDetectResponse = mapper.readValue(rawRlt, FaceDetectResponse.class);
        } catch (IOException ioException) {
            ioException.printStackTrace();
        }

        return faceDetectResponse;
    }
}

服务类写完了，接下来是主程序把整个逻辑串起来

DetectService接口的实现

熟悉《JavaCV的摄像头实战》系列的读者应该对DetectService接口不陌生了，为了在整个系列的诸多实战中以统一的风格实现抓取帧–>处理帧–>输出处理结果这样的流程，咱们定义了一个DetectService接口，每种不同帧处理业务按照自己的特点来实现此接口即可（例如人脸检测、年龄检测、性别检测等）
先来回顾DetectService接口：

package com.bolingcavalry.grabpush.extend;

import org.bytedeco.javacv.Frame;
import org.bytedeco.javacv.OpenCVFrameConverter;
import org.bytedeco.opencv.opencv_core.*;
import org.bytedeco.opencv.opencv_objdetect.CascadeClassifier;

import static org.bytedeco.opencv.global.opencv_core.CV_8UC1;
import static org.bytedeco.opencv.global.opencv_imgproc.*;

/**
 * @author willzhao
 * @version 1.0
 * @description 检测工具的通用接口
 * @date 2021/12/5 10:57
 */
public interface DetectService {

    /**
     * 根据传入的MAT构造相同尺寸的MAT，存放灰度图片用于以后的检测
     * @param src 原始图片的MAT对象
     * @return 相同尺寸的灰度图片的MAT对象
     */
    static Mat buildGrayImage(Mat src) {
        return new Mat(src.rows(), src.cols(), CV_8UC1);
    }

    /**
     * 检测图片，将检测结果用矩形标注在原始图片上
     * @param classifier 分类器
     * @param converter Frame和mat的转换器
     * @param rawFrame 原始视频帧
     * @param grabbedImage 原始视频帧对应的mat
     * @param grayImage 存放灰度图片的mat
     * @return 标注了识别结果的视频帧
     */
    static Frame detect(CascadeClassifier classifier,
                        OpenCVFrameConverter.ToMat converter,
                        Frame rawFrame,
                        Mat grabbedImage,
                        Mat grayImage) {

        // 当前图片转为灰度图片
        cvtColor(grabbedImage, grayImage, CV_BGR2GRAY);

        // 存放检测结果的容器
        RectVector objects = new RectVector();

        // 开始检测
        classifier.detectMultiScale(grayImage, objects);

        // 检测结果总数
        long total = objects.size();

        // 如果没有检测到结果，就用原始帧返回
        if (total<1) {
            return rawFrame;
        }

        // 如果有检测结果，就根据结果的数据构造矩形框，画在原图上
        for (long i = 0; i < total; i++) {
            Rect r = objects.get(i);
            int x = r.x(), y = r.y(), w = r.width(), h = r.height();
            rectangle(grabbedImage, new Point(x, y), new Point(x + w, y + h), Scalar.RED, 1, CV_AA, 0);
        }

        // 释放检测结果资源
        objects.close();

        // 将标注过的图片转为帧，返回
        return converter.convert(grabbedImage);
    }

    /**
     * 初始化操作，例如模型下载
     * @throws Exception
     */
    void init() throws Exception;

    /**
     * 得到原始帧，做识别，添加框选
     * @param frame
     * @return
     */
    Frame convert(Frame frame);

    /**
     * 释放资源
     */
    void releaseOutputResource();
}

再来看看本次实战中DetectService接口的实现类BaiduCloudDetectService.java，有几处要注意的地方稍后会提到：

package com.bolingcavalry.grabpush.extend;

import com.bolingcavalry.grabpush.bean.response.FaceDetectResponse;
import lombok.extern.slf4j.Slf4j;
import org.bytedeco.javacpp.Loader;
import org.bytedeco.javacv.Frame;
import org.bytedeco.javacv.Java2DFrameConverter;
import org.bytedeco.javacv.OpenCVFrameConverter;
import org.bytedeco.opencv.opencv_core.Mat;
import org.bytedeco.opencv.opencv_core.Point;
import org.bytedeco.opencv.opencv_core.Rect;
import org.bytedeco.opencv.opencv_core.Scalar;
import org.bytedeco.opencv.opencv_objdetect.CascadeClassifier;
import org.opencv.face.Face;
import sun.misc.BASE64Encoder;
import javax.imageio.ImageIO;
import java.awt.image.BufferedImage;
import java.io.ByteArrayOutputStream;
import java.io.File;
import java.io.IOException;
import java.net.URL;
import java.util.List;
import static org.bytedeco.opencv.global.opencv_imgproc.*;
import static org.bytedeco.opencv.global.opencv_imgproc.CV_AA;

/**
 * @author willzhao
 * @version 1.0
 * @description 音频相关的服务
 * @date 2021/12/3 8:09
 */
@Slf4j
public class BaiduCloudDetectService implements DetectService {

    /**
     * 每一帧原始图片的对象
     */
    private Mat grabbedImage = null;

    /**
     * 百度云的token
     */
    private String token;

    /**
     * 图片的base64字符串
     */
    private String base64Str;

    /**
     * 百度云服务
     */
    private BaiduCloudService baiduCloudService;

    private OpenCVFrameConverter.ToMat openCVConverter = new OpenCVFrameConverter.ToMat();

    private Java2DFrameConverter java2DConverter = new Java2DFrameConverter();

    private OpenCVFrameConverter.ToMat converter = new OpenCVFrameConverter.ToMat();

    private BASE64Encoder encoder = new BASE64Encoder();

    /**
     * 构造方法，在此指定模型文件的下载地址
     * @param token
     */
    public BaiduCloudDetectService(String token) {
        this.token = token;
    }

    /**
     * 百度云服务对象的初始化
     * @throws Exception
     */
    @Override
    public void init() throws Exception {
        baiduCloudService = new BaiduCloudService(token);
    }

    @Override
    public Frame convert(Frame frame) {
        // 将原始帧转成base64字符串
        base64Str = frame2Base64(frame);

        // 记录请求开始的时间
        long startTime = System.currentTimeMillis();

        // 交给百度云进行人脸和口罩检测
        FaceDetectResponse faceDetectResponse = baiduCloudService.detect(base64Str);

        // 如果检测失败，就提前返回了
        if (null==faceDetectResponse
         || null==faceDetectResponse.getErrorCode()
         || !"0".equals(faceDetectResponse.getErrorCode())) {
            String desc = "";
            if (null!=faceDetectResponse) {
                desc = String.format("，错误码[%s]，错误信息[%s]", faceDetectResponse.getErrorCode(), faceDetectResponse.getErrorMsg());
            }

            log.error("检测人脸失败", desc);

            // 提前返回
            return frame;
        }

        log.info("检测耗时[{}]ms，结果：{}", (System.currentTimeMillis()-startTime), faceDetectResponse);

        // 如果拿不到检测结果，就返回原始帧
        if (null==faceDetectResponse.getResult()
        || null==faceDetectResponse.getResult().getFaceList()) {
            log.info("未检测到人脸");
            return frame;
        }

        // 取出百度云的检测结果，后面会逐个处理
        List<FaceDetectResponse.Result.Face> list = faceDetectResponse.getResult().getFaceList();
        FaceDetectResponse.Result.Face face;
        FaceDetectResponse.Result.Face.Location location;
        String desc;
        Scalar color;
        int pos_x;
        int pos_y;

        // 如果有检测结果，就根据结果的数据构造矩形框，画在原图上
        for (int i = 0; i < list.size(); i++) {
            face = list.get(i);

            // 每张人脸的位置
            location = face.getLocation();

            int x = (int)location.getLeft();
            int y = (int)location.getHeight();
            int w = (int)location.getWidth();
            int h = (int)location.getHeight();

            // 口罩字段的type等于1表示带口罩，0表示未带口罩
            if (1==face.getMask().getType()) {
                desc = "Mask";
                color = Scalar.GREEN;
            } else {
                desc = "No mask";
                color = Scalar.RED;
            }

            // 在图片上框出人脸
            rectangle(grabbedImage, new Point(x, y), new Point(x + w, y + h), color, 1, CV_AA, 0);

            // 人脸标注的横坐标
            pos_x = Math.max(x-10, 0);
            // 人脸标注的纵坐标
            pos_y = Math.max(y-10, 0);

            // 给人脸做标注，标注是否佩戴口罩
             putText(grabbedImage, desc, new Point(pos_x, pos_y), FONT_HERSHEY_PLAIN, 1.5, color);
        }

        // 将标注过的图片转为帧，返回
        return converter.convert(grabbedImage);
    }

    /**
     * 程序结束前，释放人脸识别的资源
     */
    @Override
    public void releaseOutputResource() {
        if (null!=grabbedImage) {
            grabbedImage.release();
        }
    }

    private String frame2Base64(Frame frame) {
        grabbedImage = converter.convert(frame);
        BufferedImage bufferedImage = java2DConverter.convert(openCVConverter.convert(grabbedImage));
        ByteArrayOutputStream bStream = new ByteArrayOutputStream();
        try {
            ImageIO.write(bufferedImage, "png", bStream);
        } catch (IOException e) {
            throw new RuntimeException("bugImg读取失败:"+e.getMessage(),e);
        }

        return encoder.encode(bStream.toByteArray());
    }
}

上述代码有以下几点要注意：

整个BaiduCloudDetectService类，主要是对前面BaiduCloudService类的使用
convert方法中，拿到frame实例后会转为base64字符串，用于提交到百度AI开放平台做人脸检测
百度AI开放平台的检测结果中有多个人脸检测结果，这里要逐个处理：取出每个人脸的位置，以此位置在原图画矩形框，然后根据是否戴口罩在人脸上做标记，戴口罩的是绿色标记（包括矩形框），不戴口罩的是红色矩形框

主程序

最后是主程序了，还是《JavaCV的摄像头实战》系列的套路，咱们来看看主程序的服务类定义好的框架
《JavaCV的摄像头实战之一：基础》创建的simple-grab-push工程中已经准备好了父类AbstractCameraApplication，所以本篇继续使用该工程，创建子类实现那些抽象方法即可
编码前先回顾父类的基础结构，如下图，粗体是父类定义的各个方法，红色块都是需要子类来实现抽象方法，所以接下来，咱们以本地窗口预览为目标实现这三个红色方法即可：
新建文件PreviewCameraWithBaiduCloud.java，这是AbstractCameraApplication的子类，其代码很简单，接下来按上图顺序依次说明
先定义CanvasFrame类型的成员变量previewCanvas，这是展示视频帧的本地窗口：

protected CanvasFrame previewCanvas

把前面创建的DetectService作为成员变量，后面检测的时候会用到：

    /**
     * 检测工具接口
     */
    private DetectService detectService;

PreviewCameraWithBaiduCloud的构造方法，接受DetectService的实例：

    /**
     * 不同的检测工具，可以通过构造方法传入
     * @param detectService
     */
    public PreviewCameraWithBaiduCloud(DetectService detectService) {
        this.detectService = detectService;
    }

然后是初始化操作，可见是previewCanvas的实例化和参数设置，还有检测、识别的初始化操作：

    @Override
    protected void initOutput() throws Exception {
        previewCanvas = new CanvasFrame("摄像头预览", CanvasFrame.getDefaultGamma() / grabber.getGamma());
        previewCanvas.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        previewCanvas.setAlwaysOnTop(true);

        // 检测服务的初始化操作
        detectService.init();
    }

接下来是output方法，定义了拿到每一帧视频数据后做什么事情，这里调用了detectService.convert检测人脸并识别性别，然后在本地窗口显示：

    @Override
    protected void output(Frame frame) {
        // 原始帧先交给检测服务处理，这个处理包括物体检测，再将检测结果标注在原始图片上，
        // 然后转换为帧返回
        Frame detectedFrame = detectService.convert(frame);
        // 预览窗口上显示的帧是标注了检测结果的帧
        previewCanvas.showImage(detectedFrame);
    }

最后是处理视频的循环结束后，程序退出前要做的事情，先关闭本地窗口，再释放检测服务的资源：

    @Override
    protected void releaseOutputResource() {
        if (null!= previewCanvas) {
            previewCanvas.dispose();
        }

        // 检测工具也要释放资源
        detectService.releaseOutputResource();
    }

每一帧耗时太多，所以两帧之间就不再额外间隔了：

    @Override
    protected int getInterval() {
        return 0;
    }

至此，功能已开发完成，再写上main方法，代码如下，请注意token的值是前面在百度AI开放平台取得的access_token：

    public static void main(String[] args) {
        String token = "21.xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.xxxxxxx.xxxxxxxxxx.xxxxxx-xxxxxxxx";
        new PreviewCameraWithBaiduCloud(new BaiduCloudDetectService(token)).action(1000);
    }
