前言
今天学习了Java设计模式中的类图设计，它是学习后面课程中各种设计模式的前提，所以就整理了笔记，其中类图是自己截图过来的，感觉还可以，大家喜欢的话，三连支持一下💕🧡
一、UML基本介绍
UML是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果Class表示类Interface表示接口Dependency表示依赖Association表示关联Generalization表示泛化(继承)Realization表示实现Aggregation表示聚合Composite表示组合
二、UML图
UML图分为静态结构图和动态行为图，其中类图是描述类与类之间的关系，是UML图中最核心的部分，所以主要学习和介绍类图。
三、UML类图
用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系类之间的关系：依赖、泛化(继承)、实现、关联、聚合、组合
四、类图分类
依赖关系(Dependency)
概念
只要是在类中用到了对方，他们之间就存在依赖关系；如果没有对方，连编译都通过不了。
代码
public class PersonServiceBean {
private PersonDao personDao;
public void save(Person person) {
}
public IDCard getIDCard(Integer personid) {
return null;
}
public void modify() {
Department department = new Department();
}
}
public class Person{}
public class PersonDao{}
public class IDCard{}
public class Department{}

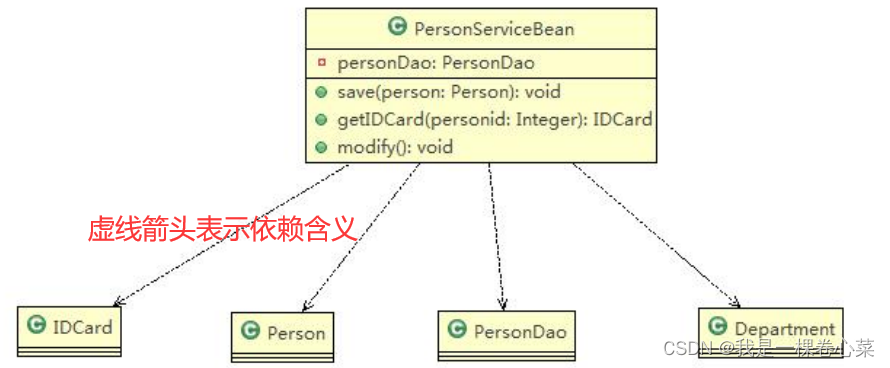

对应的类图
小结
类中用到了对方，可以是类的成员属性、方法的返回类型、方法接收的参数类型
泛化关系(Generalization)
概念
泛化关系实际上就是继承关系，它是依赖关系的特例。
代码
public abstract class DaoSupport{
public void save(Object entity){
}
public void delete(Object id){
}
}
public class PersonServiceBean extends DaoSupport{}

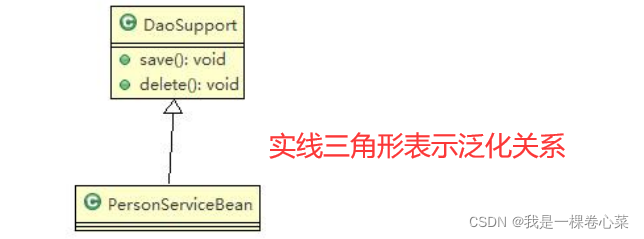

对应的类图
小结
泛化关系实际上就是继承关系；如果A类继承了B类，就说A 和 B存在泛化关系
实现关系(Implementation)
概念
实现关系实际就是A 类实现B接口，是依赖关系的特例
代码
public interface PersonService {
void delete(Integer id);
}
public class PersonServiceBean implements PersonService {
@Override
public void delete(Integer id) {
System.out.println("delete..");
}
}

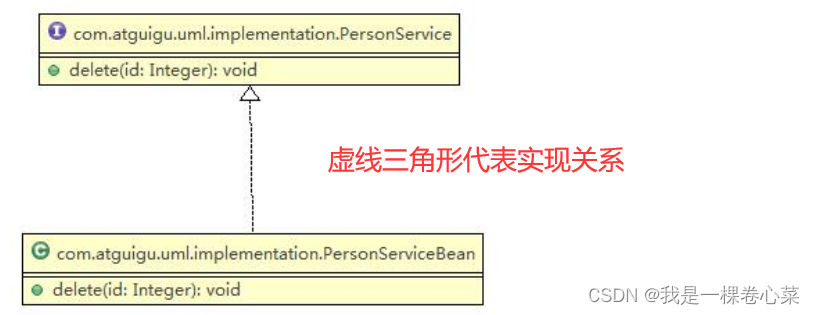

对应的类图
小结
实现关系实际上就是实现接口；如果A类实现了B接口，就说A 和 B存在实现关系
关联关系(Association)
概念
关联关系实际上就是类与类之间的联系，是依赖关系的特例
单向一对一关系
代码
public class Person {
private IDCard idCard;
}
public class IDCard{}
对应的类图
双向一对一关系
代码
public class Person {
private IDCard idCard;
}
public class IDCard{
private Person person;
}
对应的类图
小结
关联关系就比较容易，强调的是类与类之间的联系，符号用直线表示
聚合关系(Aggregation)
概念
聚合关系表示的是整体和部分的关系，整体与部分可以分开
代码
假设一台电脑由键盘，显示器，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的。
public class Computer {
private Mouse mouse; //鼠标可以和computer分离
private Monitor monitor;//显示器可以和Computer分离
public void setMouse(Mouse mouse) {
this.mouse = mouse;
}
public void setMonitor(Monitor monitor) {
this.monitor = monitor;
}
}
public class Mouse{}
public class Monitor{}

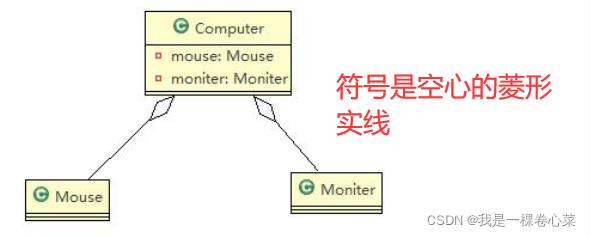

对应的类图
小结
聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。
组合关系(Composition)
概念
组合关系是整体与部分的关系，但是整体与部分不可以分开。
代码
根据现实，一个人不能没有脑袋，但是可以没有身份证(可以补办)
public class Person {
private Head head = new Head();
private IDCard idCard;
}
public class IDCard{}
public class Head{}
注意：如果在程序实体中定义了对IDCard进行级联删除，即删除Person时连同IDCard一起删除，那么IDCard和Person就是组合关系了。

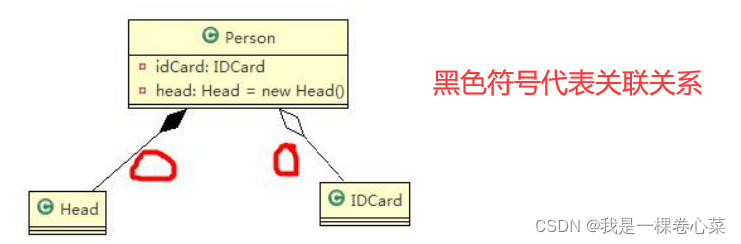

对应的类图
小结
如果把
private IDCard idCard;改为private IDCard idCard = new IDCard();表示IDCard与Person不可分开，是组合关系。
总结

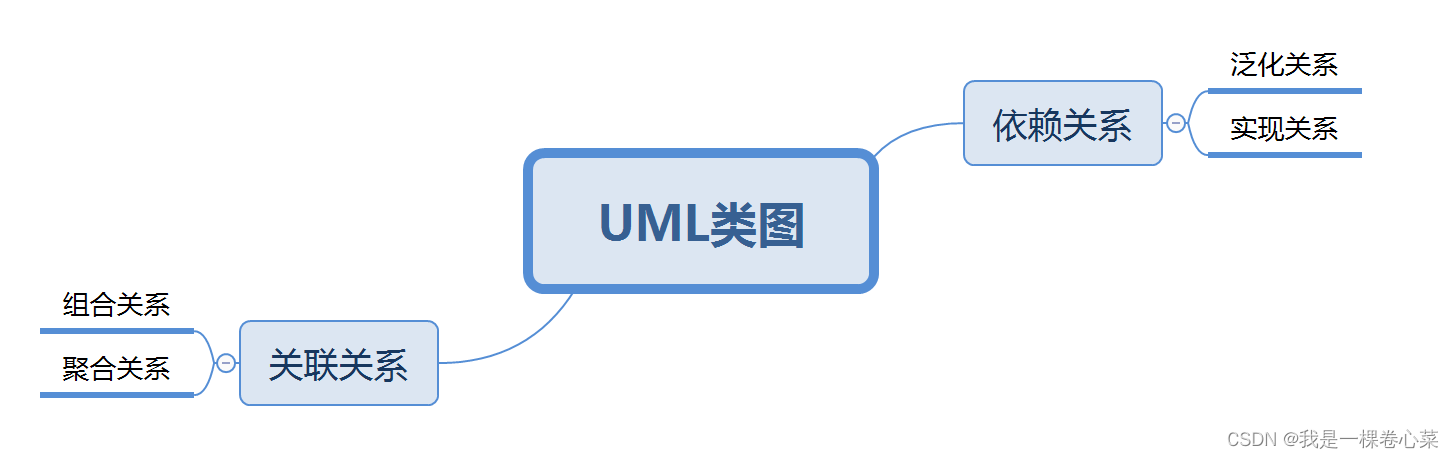

类图不难，整理一下大纲：
