[Java知识库]Activiti 7学习_1

Activiti7

一、Activiti介绍

? Alfresco软件在2010年5月17日宣布Activiti业务流程管理（BPM）开源项目的正式启动，其首席架构师由业务流程管理BPM的专家 Tom Baeyens担任，Tom Baeyens就是原来jbpm的架构师，而jbpm是一个非常有名的工作流引擎，当然activiti也是一个工作流引擎。

Activiti是一个工作流引擎， activiti可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言BPMN2.0进行定义，业务流程按照预先定义的流程进行执行，实现了系统的流程由activiti进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的健壮性，同时也减少了系统开发维护成本。

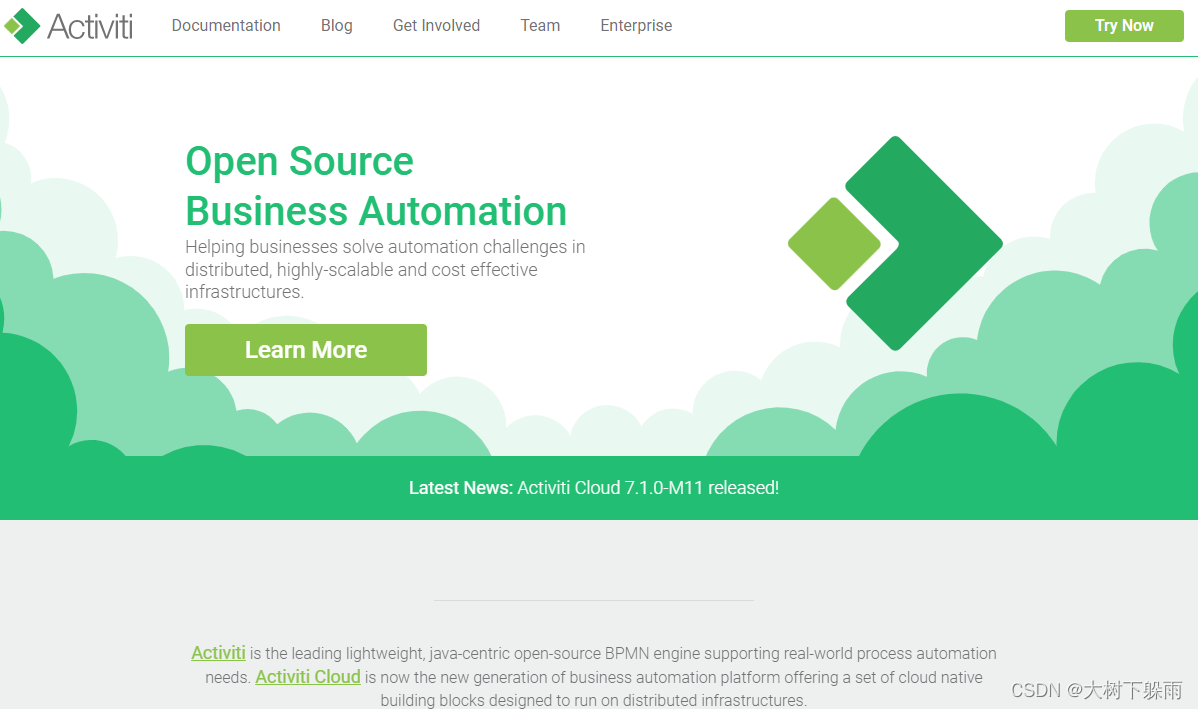

Activiti官方网站：https://www.activiti.org/

在这里插入图片描述

二、Activiti 7 Demo快速搭建

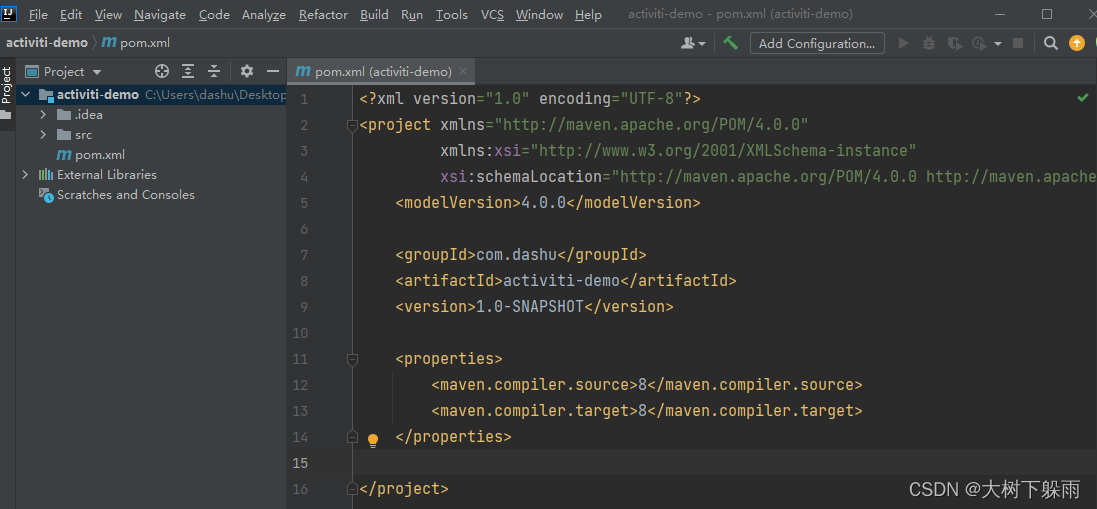

1、使用IDEA快速搭建一个Maven项目

在这里插入图片描述

2、pom.xml文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.dashu</groupId>
    <artifactId>activiti-demo</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
        <java.version>1.8</java.version>
        <activiti.version>7.0.0.Beta1</activiti.version>
    </properties>


    <dependencies>

        <!--activiti 引擎-->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!--activiti json数据转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!--activiti 云支持 -->
        <dependency>
            <groupId>org.activiti.cloud</groupId>
            <artifactId>activiti-cloud-services-api</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!--bpmn 模型处理-->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!--bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!--mysql-->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>8.0.15</version>
        </dependency>

        <!--日志-->
        <dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>1.2.12</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>1.7.30</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>1.7.30</version>
        </dependency>

        <!--测试-->
        <dependency>
            <groupId>org.junit.jupiter</groupId>
            <artifactId>junit-jupiter</artifactId>
            <version>RELEASE</version>
            <scope>compile</scope>
        </dependency>


    </dependencies>

</project>

3、log4j.properties

log4j.rootLogger=debug,stdout,info,debug,warn,error

#console
log4j.appender.stdout=org.apache.log4j.ConsoleAppender
log4j.appender.stdout.layout=org.apache.log4j.PatternLayout
log4j.appender.stdout.layout.ConversionPattern= [%d{yyyy-MM-dd HH:mm:ss a}]:%p %l%m%n

#info log
log4j.logger.info=info
log4j.appender.info=org.apache.log4j.DailyRollingFileAppender
log4j.appender.info.DatePattern='_'yyyy-MM-dd'.log'
log4j.appender.info.File=./log/info/info.log
log4j.appender.info.Append=true
log4j.appender.info.Threshold=INFO
log4j.appender.info.layout=org.apache.log4j.PatternLayout
log4j.appender.info.layout.ConversionPattern=%d{yyyy-MM-dd HH:mm:ss a} [Thread: %t][ Class:%c >> Method: %l ]%n%p:%m%n

#debug log
log4j.logger.debug=debug
log4j.appender.debug=org.apache.log4j.DailyRollingFileAppender
log4j.appender.debug.DatePattern='_'yyyy-MM-dd'.log'
log4j.appender.debug.File=./log/debug/debug.log
log4j.appender.debug.Append=true
log4j.appender.debug.Threshold=DEBUG
log4j.appender.debug.layout=org.apache.log4j.PatternLayout
log4j.appender.debug.layout.ConversionPattern=%d{yyyy-MM-dd HH:mm:ss a} [Thread: %t][ Class:%c >> Method: %l ]%n%p:%m%n

#warn log
log4j.logger.warn=warn
log4j.appender.warn=org.apache.log4j.DailyRollingFileAppender
log4j.appender.warn.DatePattern='_'yyyy-MM-dd'.log'
log4j.appender.warn.File=./log/warn/warn.log
log4j.appender.warn.Append=true
log4j.appender.warn.Threshold=WARN
log4j.appender.warn.layout=org.apache.log4j.PatternLayout
log4j.appender.warn.layout.ConversionPattern=%d{yyyy-MM-dd HH:mm:ss a} [Thread: %t][ Class:%c >> Method: %l ]%n%p:%m%n

#error
log4j.logger.error=error
log4j.appender.error = org.apache.log4j.DailyRollingFileAppender
log4j.appender.error.DatePattern='_'yyyy-MM-dd'.log'
log4j.appender.error.File = ./log/error/error.log
log4j.appender.error.Append = true
log4j.appender.error.Threshold = ERROR
log4j.appender.error.layout = org.apache.log4j.PatternLayout
log4j.appender.error.layout.ConversionPattern = %d{yyyy-MM-dd HH:mm:ss a} [Thread: %t][ Class:%c >> Method: %l ]%n%p:%m%n

4、activiti.cfg.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                        http://www.springframework.org/schema/beans/spring-beans.xsd
						http://www.springframework.org/schema/contex
						http://www.springframework.org/schema/context/spring-context.xsd
						http://www.springframework.org/schema/tx
						http://www.springframework.org/schema/tx/spring-tx.xsd">


    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!--配置数据库相关信息-->
        <!--数据库驱动-->
        <property name="jdbcDriver" value="com.mysql.cj.jdbc.Driver"/>
        <!--数据库连接地址-->
        <property name="jdbcUrl" value="jdbc:mysql:///activiti?serverTimezone=CTT&amp;useUnicode=true&amp;characterEncoding=utf-8&amp;allowMultiQueries=true"/>
        <!--用户名-->
        <property name="jdbcUsername" value="root"/>
        <!--密码-->
        <property name="jdbcPassword" value="123456"/>
        <!--
        数据库表生成时的策略：
        flase：       默认值。activiti在启动时，会对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常。（生产环境常用）
        true：        activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建。（开发时常用）
        create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）。（单元测试常用）
        drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）。
        -->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

5、创建数据库

在这里插入图片描述

6、创建Activiti的数据库表

（1）项目结构

在这里插入图片描述

（2）ActivitiTest.java测试类

package com.dahu.test;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.apache.log4j.Logger;
import org.junit.jupiter.api.Test;

public class ActivitiTest {


    private static Logger logger = Logger.getLogger(ActivitiTest.class);

   /**
     * 获取Activiti引擎来创建Activiti的数据库表
     */
    @Test
    public void createActivitiTable() {
        ProcessEngine defaultProcessEngine = ProcessEngines.getDefaultProcessEngine();
        logger.info(defaultProcessEngine);
        logger.info("创建成功");
    }

}

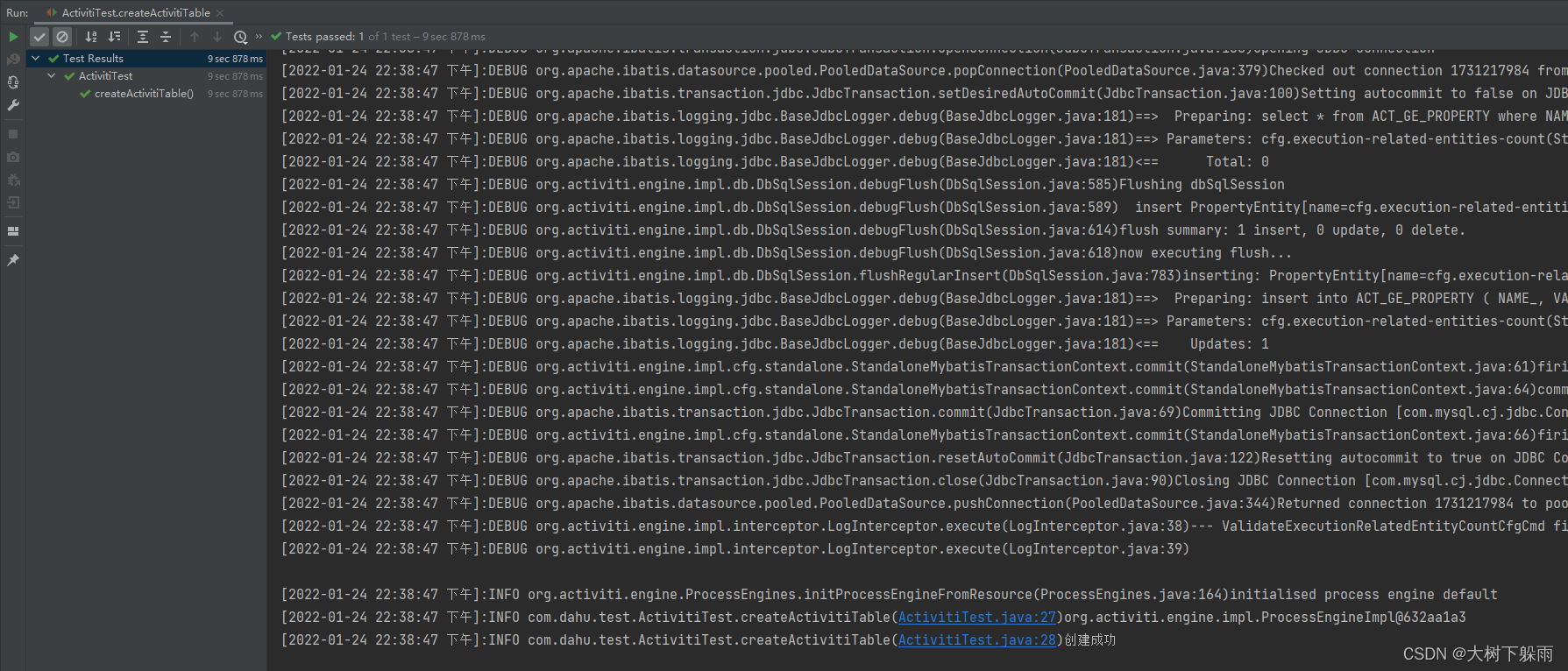

（3）运行结果

在这里插入图片描述

三、BPMN文件创建

这里将会使用工具Activiti BPMN visualizer创建BPMN文件

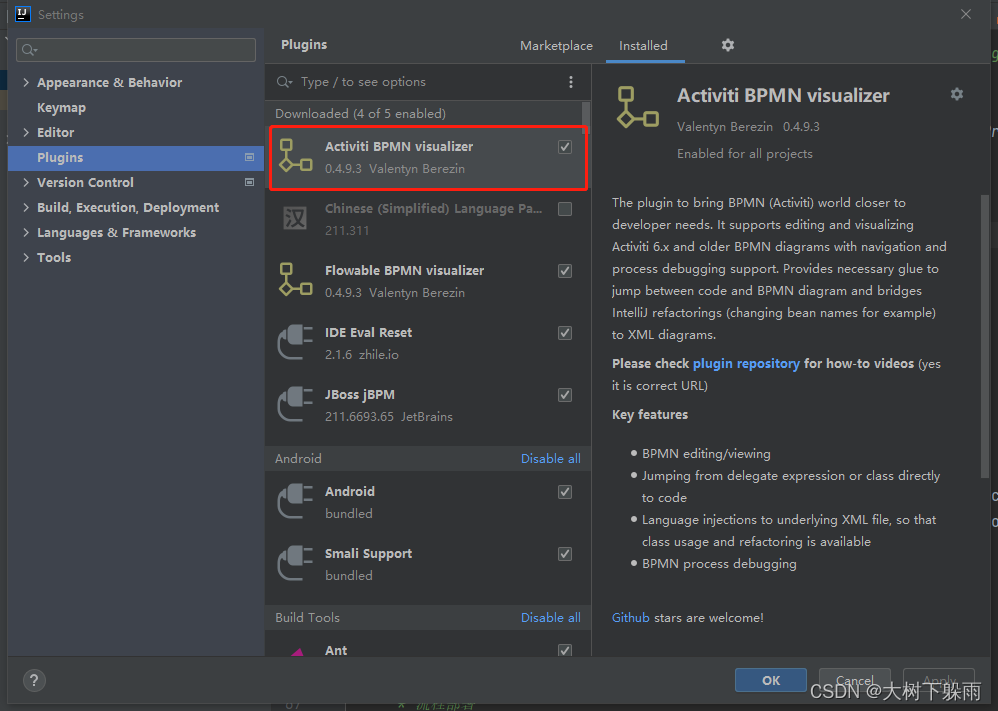

1、Activiti BPMN visualizer插件安装

在这里插入图片描述

2、新建BPMN文件

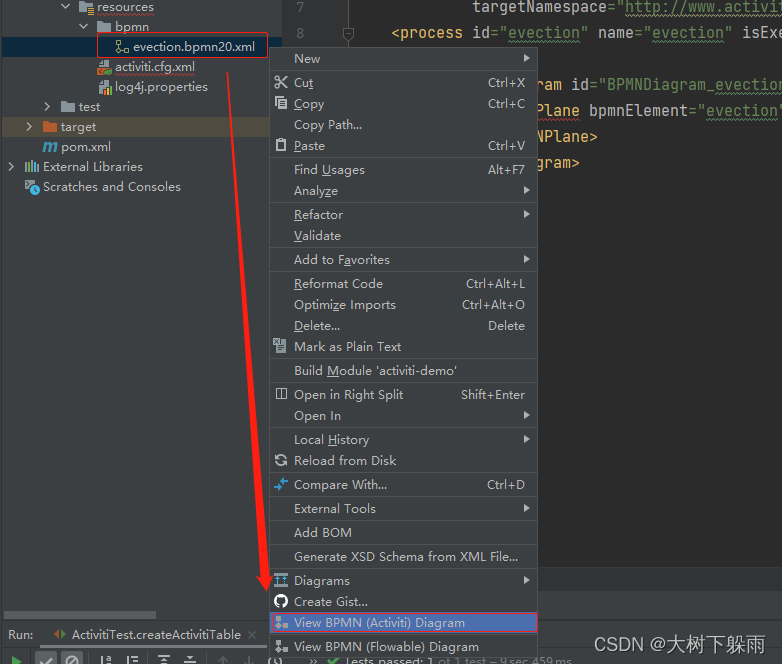

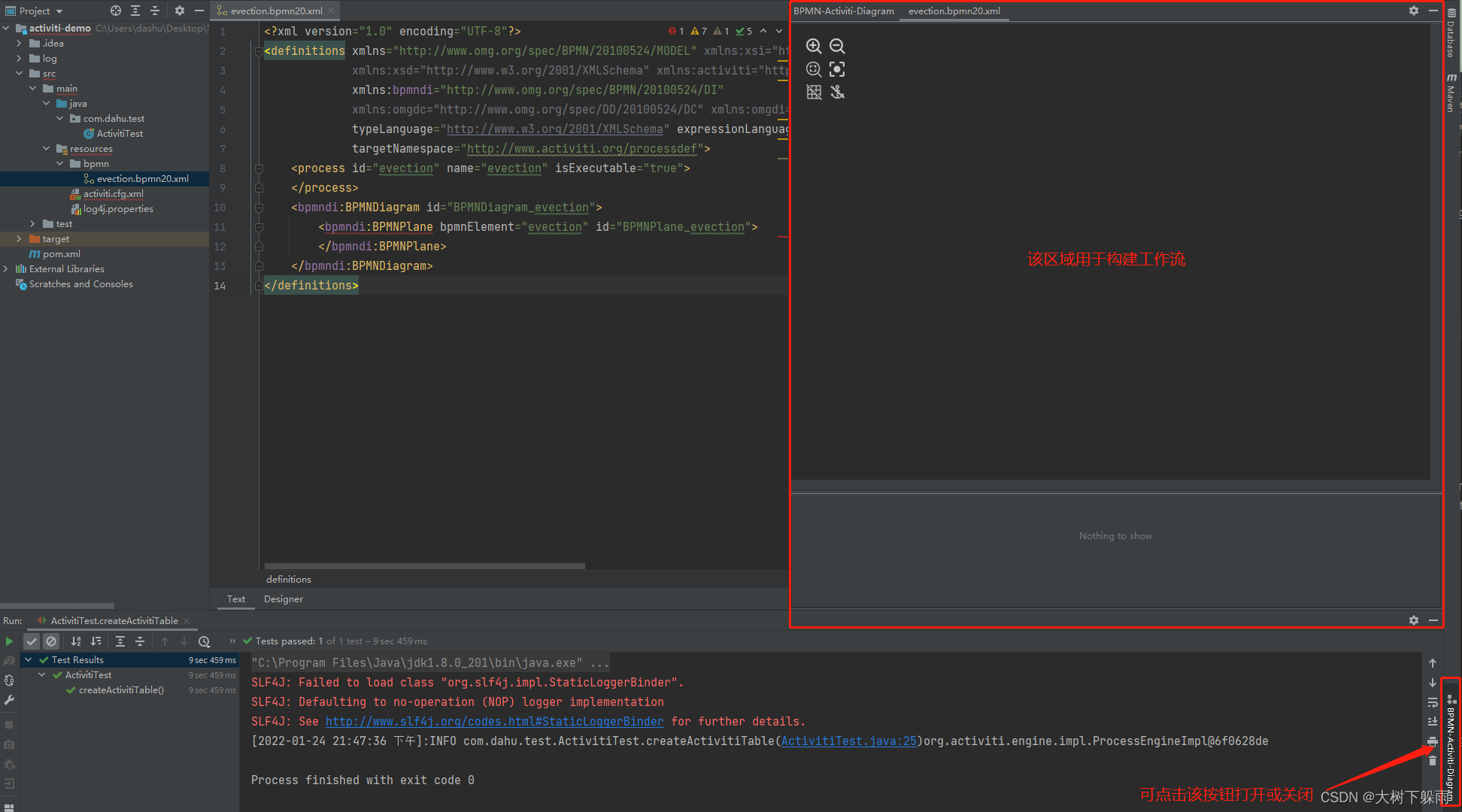

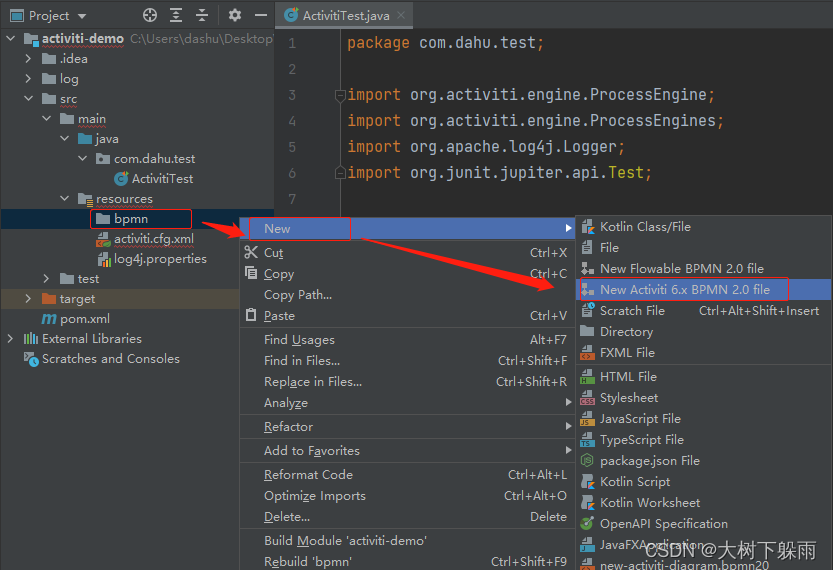

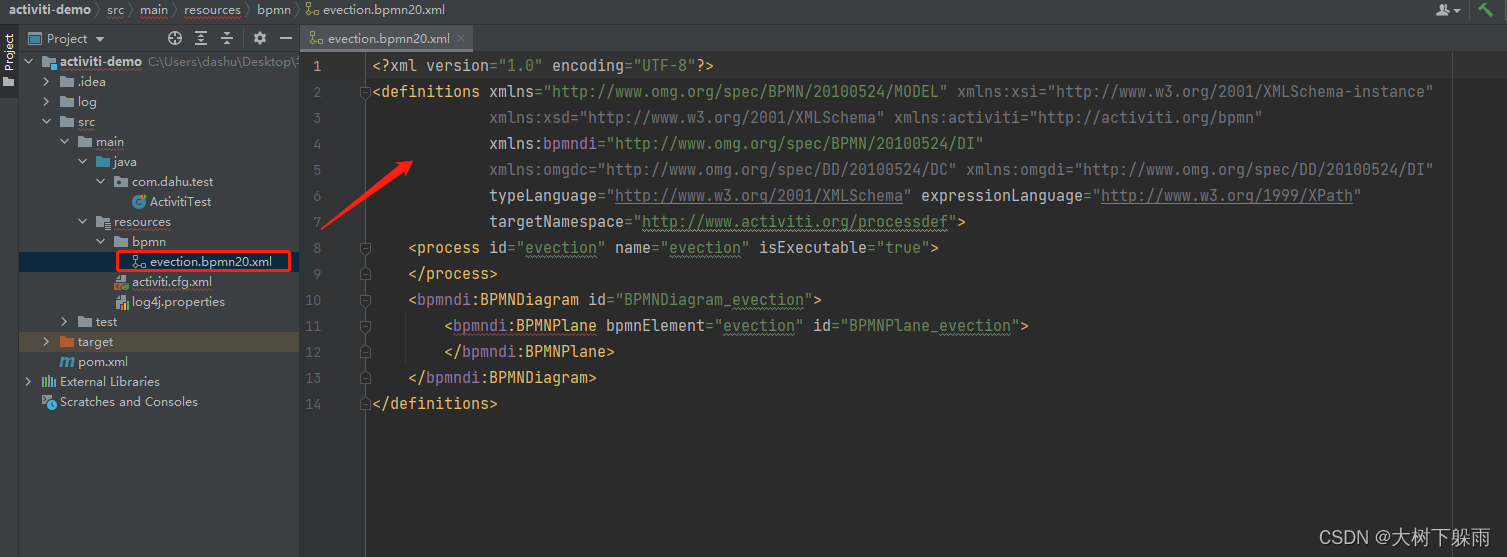

（1）新建一个BPMN文件并打开

在这里插入图片描述

（2）画evection工作流

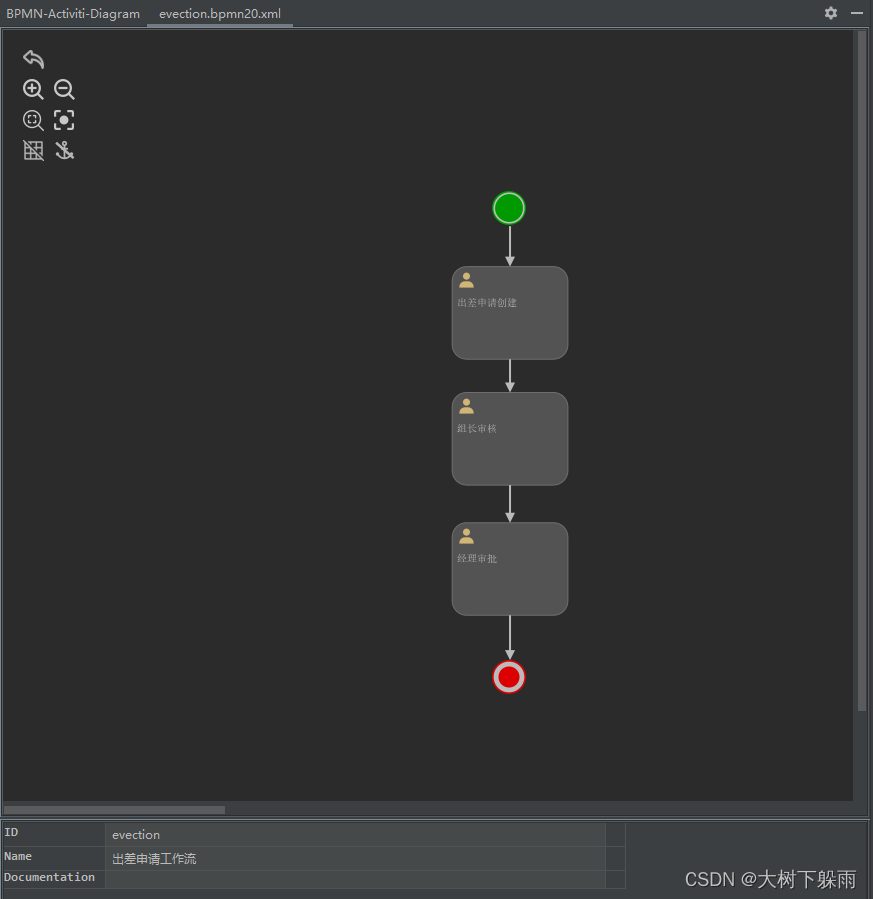

出差申请工作流：

在这里插入图片描述

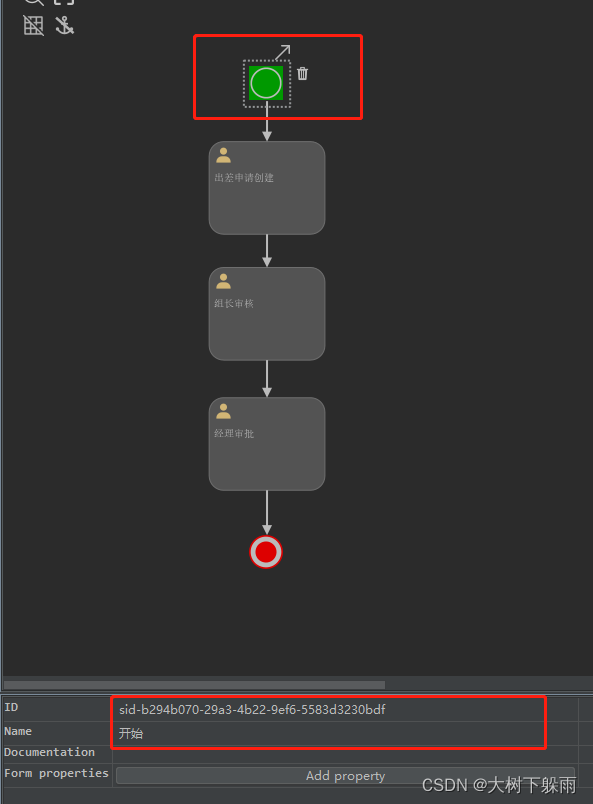

开始事件

在这里插入图片描述

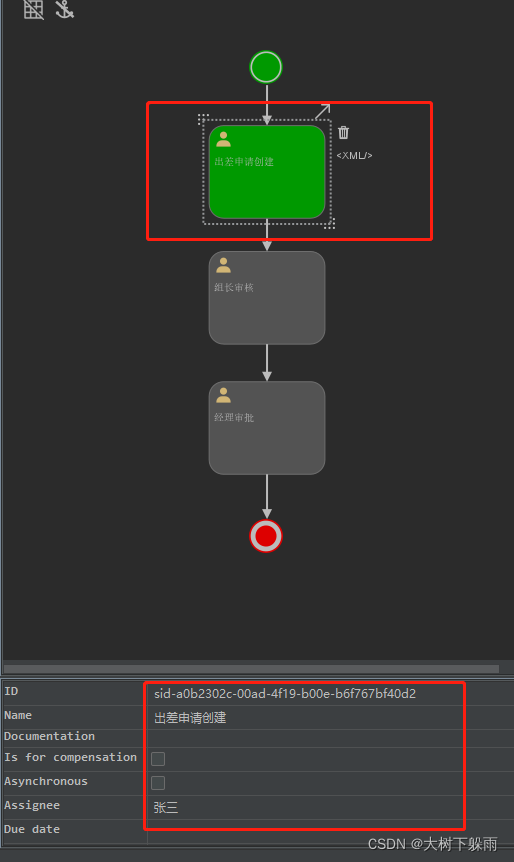

用户活动：出差申请创建

受理人：张三

在这里插入图片描述

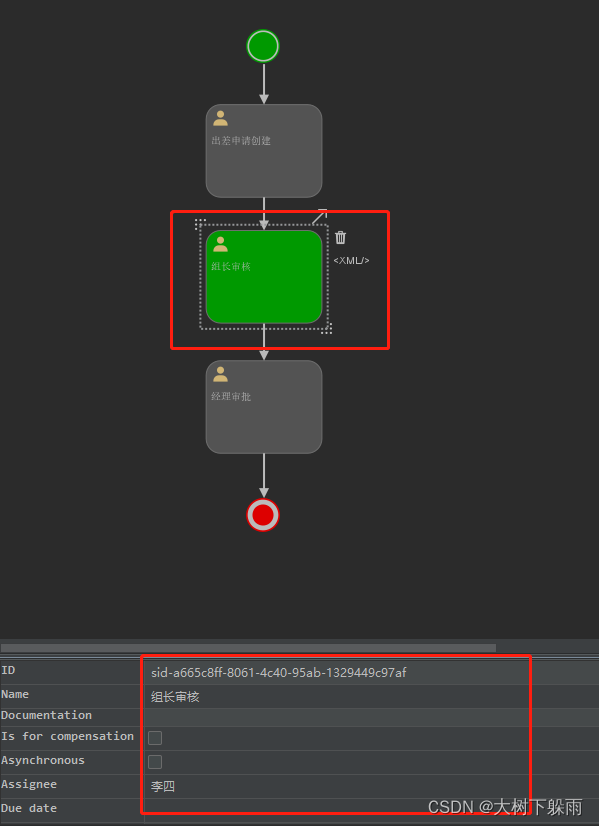

用户活动：组长审核

受理人：李四

在这里插入图片描述

用户活动：经理审批

受理人：王五

在这里插入图片描述

结束事件

在这里插入图片描述

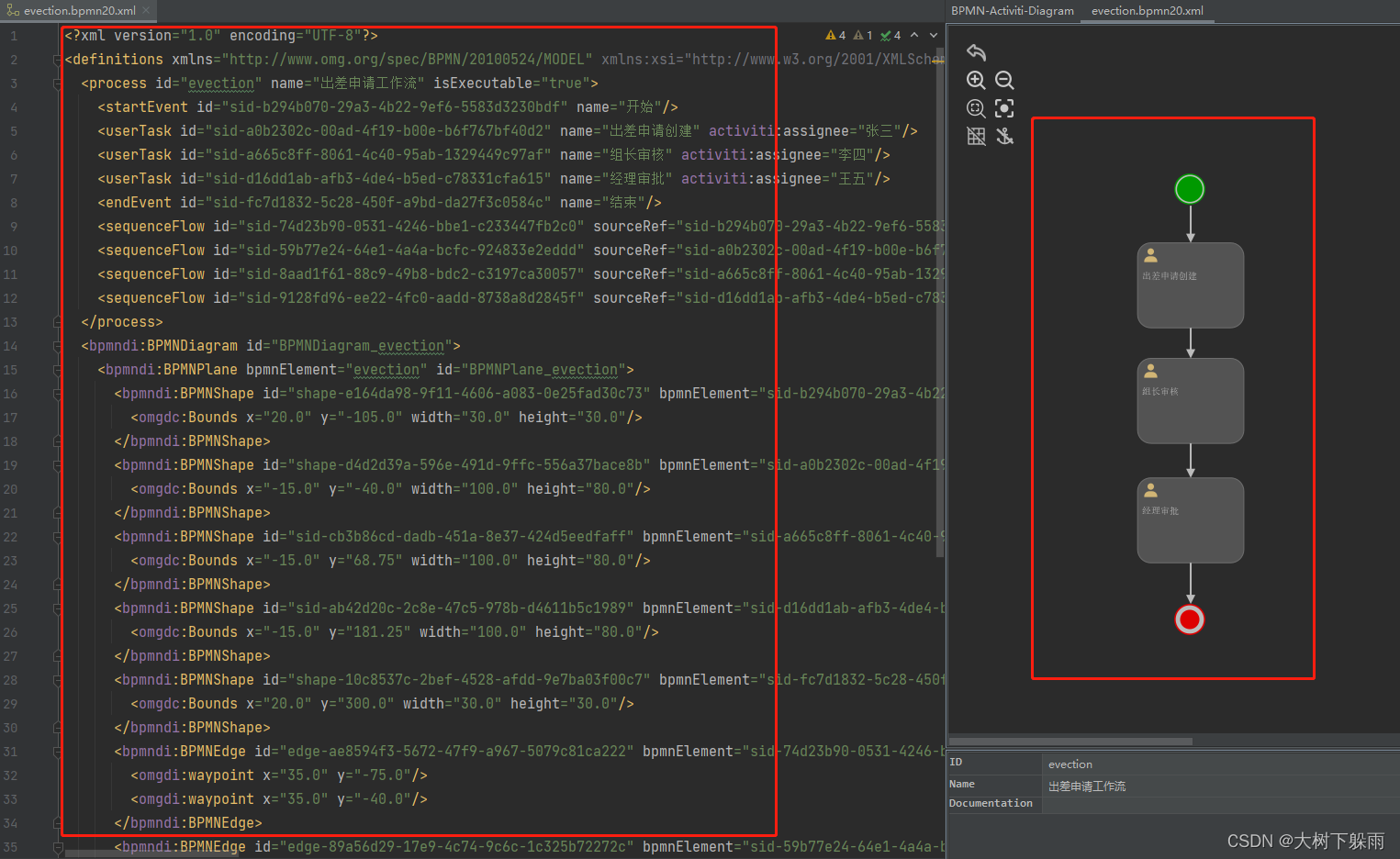

3、BPMN文件

BPMN文件本质上就是一个xml文件，当我们在"Activiti BPMN visualizer"画布上话工作流是，BPMN文件内容也会随之改变。

在这里插入图片描述

4、evection.bpmn20.xml

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/processdef">
  <process id="evection" name="出差申请工作流" isExecutable="true">
    <startEvent id="sid-b294b070-29a3-4b22-9ef6-5583d3230bdf" name="开始"/>
    <userTask id="sid-a0b2302c-00ad-4f19-b00e-b6f767bf40d2" name="出差申请创建" activiti:assignee="张三"/>
    <userTask id="sid-a665c8ff-8061-4c40-95ab-1329449c97af" name="组长审核" activiti:assignee="李四"/>
    <userTask id="sid-d16dd1ab-afb3-4de4-b5ed-c78331cfa615" name="经理审批" activiti:assignee="王五"/>
    <endEvent id="sid-fc7d1832-5c28-450f-a9bd-da27f3c0584c" name="结束"/>
    <sequenceFlow id="sid-74d23b90-0531-4246-bbe1-c233447fb2c0" sourceRef="sid-b294b070-29a3-4b22-9ef6-5583d3230bdf" targetRef="sid-a0b2302c-00ad-4f19-b00e-b6f767bf40d2"/>
    <sequenceFlow id="sid-59b77e24-64e1-4a4a-bcfc-924833e2eddd" sourceRef="sid-a0b2302c-00ad-4f19-b00e-b6f767bf40d2" targetRef="sid-a665c8ff-8061-4c40-95ab-1329449c97af"/>
    <sequenceFlow id="sid-8aad1f61-88c9-49b8-bdc2-c3197ca30057" sourceRef="sid-a665c8ff-8061-4c40-95ab-1329449c97af" targetRef="sid-d16dd1ab-afb3-4de4-b5ed-c78331cfa615"/>
    <sequenceFlow id="sid-9128fd96-ee22-4fc0-aadd-8738a8d2845f" sourceRef="sid-d16dd1ab-afb3-4de4-b5ed-c78331cfa615" targetRef="sid-fc7d1832-5c28-450f-a9bd-da27f3c0584c"/>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_evection">
    <bpmndi:BPMNPlane bpmnElement="evection" id="BPMNPlane_evection">
      <bpmndi:BPMNShape id="shape-e164da98-9f11-4606-a083-0e25fad30c73" bpmnElement="sid-b294b070-29a3-4b22-9ef6-5583d3230bdf">
        <omgdc:Bounds x="20.0" y="-105.0" width="30.0" height="30.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="shape-d4d2d39a-596e-491d-9ffc-556a37bace8b" bpmnElement="sid-a0b2302c-00ad-4f19-b00e-b6f767bf40d2">
        <omgdc:Bounds x="-15.0" y="-40.0" width="100.0" height="80.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="sid-cb3b86cd-dadb-451a-8e37-424d5eedfaff" bpmnElement="sid-a665c8ff-8061-4c40-95ab-1329449c97af">
        <omgdc:Bounds x="-15.0" y="68.75" width="100.0" height="80.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="sid-ab42d20c-2c8e-47c5-978b-d4611b5c1989" bpmnElement="sid-d16dd1ab-afb3-4de4-b5ed-c78331cfa615">
        <omgdc:Bounds x="-15.0" y="181.25" width="100.0" height="80.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="shape-10c8537c-2bef-4528-afdd-9e7ba03f00c7" bpmnElement="sid-fc7d1832-5c28-450f-a9bd-da27f3c0584c">
        <omgdc:Bounds x="20.0" y="300.0" width="30.0" height="30.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="edge-ae8594f3-5672-47f9-a967-5079c81ca222" bpmnElement="sid-74d23b90-0531-4246-bbe1-c233447fb2c0">
        <omgdi:waypoint x="35.0" y="-75.0"/>
        <omgdi:waypoint x="35.0" y="-40.0"/>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="edge-89a56d29-17e9-4c74-9c6c-1c325b72272c" bpmnElement="sid-59b77e24-64e1-4a4a-bcfc-924833e2eddd">
        <omgdi:waypoint x="35.0" y="40.0"/>
        <omgdi:waypoint x="35.0" y="68.75"/>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="edge-6f3cf344-6694-4f8e-ab47-b55876071838" bpmnElement="sid-8aad1f61-88c9-49b8-bdc2-c3197ca30057">
        <omgdi:waypoint x="35.0" y="148.75"/>
        <omgdi:waypoint x="35.0" y="181.25"/>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="edge-0735540b-e25f-48cb-bbf3-b274f50480a3" bpmnElement="sid-9128fd96-ee22-4fc0-aadd-8738a8d2845f">
        <omgdi:waypoint x="35.0" y="261.25"/>
        <omgdi:waypoint x="35.0" y="300.0"/>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

四、工作流部署

1、修改ActivitiTest.java测试类

package com.dahu.test;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.repository.DeploymentBuilder;
import org.apache.log4j.Logger;
import org.junit.jupiter.api.Test;

public class ActivitiTest {


    private static Logger logger = Logger.getLogger(ActivitiTest.class);

    /**
     * 获取Activiti引擎来创建Activiti的数据库表
     */
    @Test
    public void createActivitiTable() {
        ProcessEngine defaultProcessEngine = ProcessEngines.getDefaultProcessEngine();
        logger.info(defaultProcessEngine);
        logger.info("创建成功");
    }



    /**
     * 工作流部署
     */
    @Test
    public void workflowDeployment() {

        /**
         * 获取Activiti流程引擎
         */
        ProcessEngine defaultProcessEngine = ProcessEngines.getDefaultProcessEngine();

        /**
         * 获取Activiti资源服务
         */
        RepositoryService repositoryService = defaultProcessEngine.getRepositoryService();

        /**
         * 资源服务创建一个部署对象
         */
        DeploymentBuilder deployment = repositoryService.createDeployment();

        /**
         * 设置工作流名称
         */
        deployment.name("出差申请工作流");
        /**
         * 添加bpmn资源文件
         */
        deployment.addClasspathResource("bpmn/evection.bpmn20.xml");
        /**
         * 开始部署
         */
        deployment.deploy();


//        链式编程
//        deployment.name("出差申请工作流")
//                .addClasspathResource("bpmn/evection.bpmn20.xml")
//                .deploy();


        logger.info("工作流部署成功");
    }


}

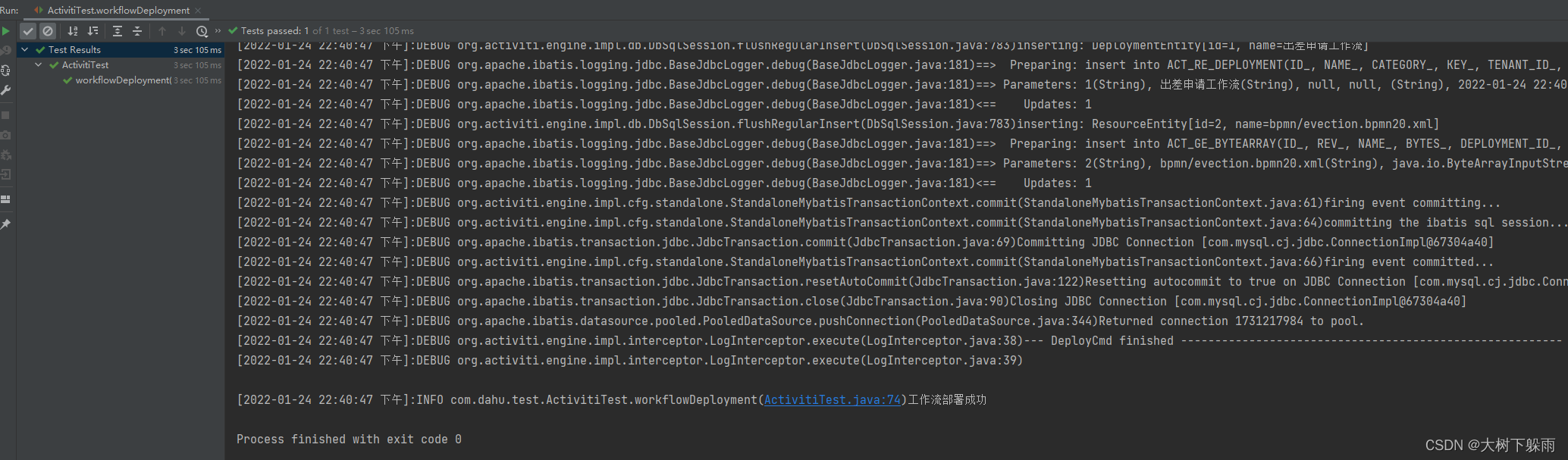

2、运行结果

在这里插入图片描述

act_re_deployment表：

在这里插入图片描述

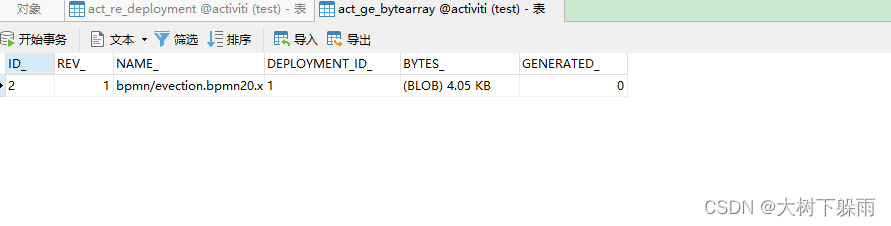

act_ge_bytearray表：
在这里插入图片描述

五、启动一个工作流实例

1、修改ActivitiTest.java测试类

package com.dahu.test;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.repository.DeploymentBuilder;
import org.activiti.engine.runtime.ProcessInstance;
import org.apache.log4j.Logger;
import org.junit.jupiter.api.Test;

public class ActivitiTest {


    private static Logger logger = Logger.getLogger(ActivitiTest.class);

    /**
     * 获取Activiti引擎来创建Activiti的数据库表
     */
    @Test
    public void createActivitiTable() {
        ProcessEngine defaultProcessEngine = ProcessEngines.getDefaultProcessEngine();
        logger.info(defaultProcessEngine);
        logger.info("创建成功");
    }


    /**
     * 工作流部署
     */
    @Test
    public void workflowDeployment() {

        /**
         * 获取Activiti流程引擎
         */
        ProcessEngine defaultProcessEngine = ProcessEngines.getDefaultProcessEngine();

        /**
         * 获取Activiti资源服务
         */
        RepositoryService repositoryService = defaultProcessEngine.getRepositoryService();

        /**
         * 资源服务创建一个部署对象
         */
        DeploymentBuilder deployment = repositoryService.createDeployment();

        /**
         * 设置工作流名称
         */
        deployment.name("出差申请工作流");
        /**
         * 添加bpmn资源文件
         */
        deployment.addClasspathResource("bpmn/evection.bpmn20.xml");
        /**
         * 开始部署
         */
        deployment.deploy();


//        链式编程
//        deployment.name("出差申请工作流")
//                .addClasspathResource("bpmn/evection.bpmn20.xml")
//                .deploy();


        logger.info("工作流部署成功");
    }


    /**
     * 流程启动
     */
    @Test
    public void startProcessInstance() {

        /**

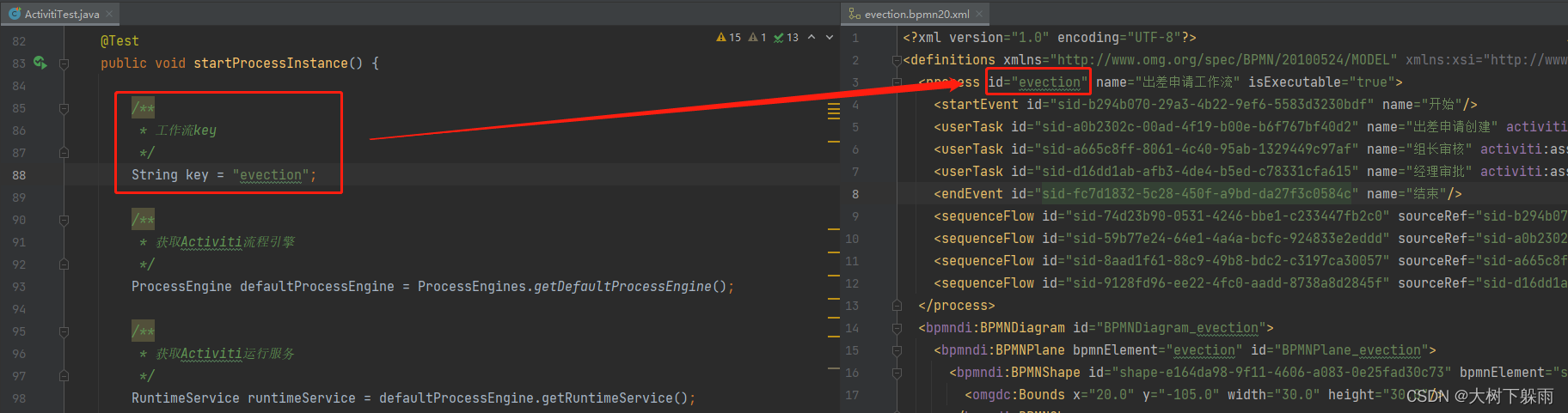

         * 工作流key
         */
        String key = "evection";

        /**
         * 获取Activiti流程引擎
         */
        ProcessEngine defaultProcessEngine = ProcessEngines.getDefaultProcessEngine();

        /**
         * 获取Activiti运行服务
         */
        RuntimeService runtimeService = defaultProcessEngine.getRuntimeService();

        /**
         * 根据工作流key启动一个流程实例
         */
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(key);

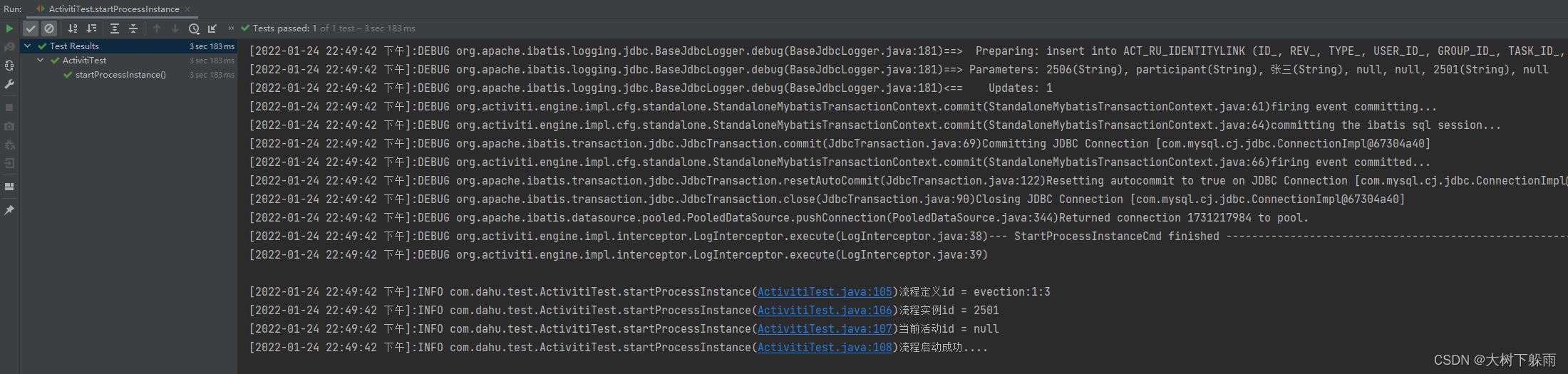

        logger.info("流程定义id = " + processInstance.getProcessDefinitionId());
        logger.info("流程实例id = " + processInstance.getId());
        logger.info("当前活动id = " + processInstance.getActivityId());
        logger.info("流程启动成功....");

    }


}
