OA系统的采购审批项目

学校 OA 系统的采购审批项目，需求是
● 1）采购员采购教学器材
● 2）如果金额小于等于 5000，由教学主任审批（0 < x ≤ 5000）
● 3）如果金额小于等于 10000，由院长审批（5000 < x ≤ 10000）
● 4）如果金额小于等于 30000，由副校长审批（10000< x ≤ 30000）
● 5）如果金额超过 30000，有校长审批（30000 < x）

请设计程序完成采购审批项目

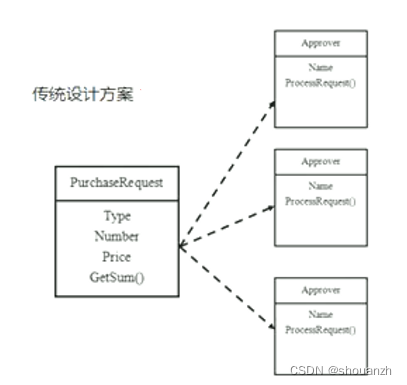

传统方案解决 OA 系统审批，传统的设计方案（类图）
在这里插入图片描述
传统方案解决 OA 系统审批问题分析
● 1）传统方式是：接收到一个采购请求后，根据采购金额来调用对应的Approver（审批人）完成审批
● 2）传统方式的问题分析：客户端这里会使用到分支判断（比如switch）来对不同的采购请求处理，这样就存在如下问题
○ （1）如果各个级别的人员审批金额发生变化，在客户端的也需要变化
○ （2）客户端必须明确的知道有多少个审批级别和访问
● 3）这样对一个采购请求进行处理和Approver（审批人）就存在强耦合关系，不利于代码的扩展和维护
● 4）解决方案 =》职责链模式

职责链模式基本介绍

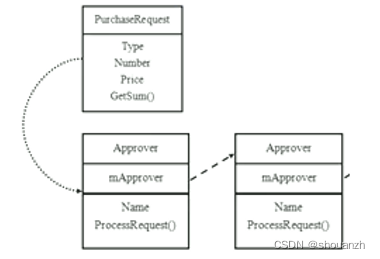

1）职责链模式（Chain of Responsibility Pattern），又叫责任链模式：为请求创建了一个接收者对象的链（简单示意图）。

在这里插入图片描述
这种模式对请求的发送者和接收者进行解耦

● 2）职责链模式通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，依此类推
● 3）这种类型的设计模式属于行为型模式

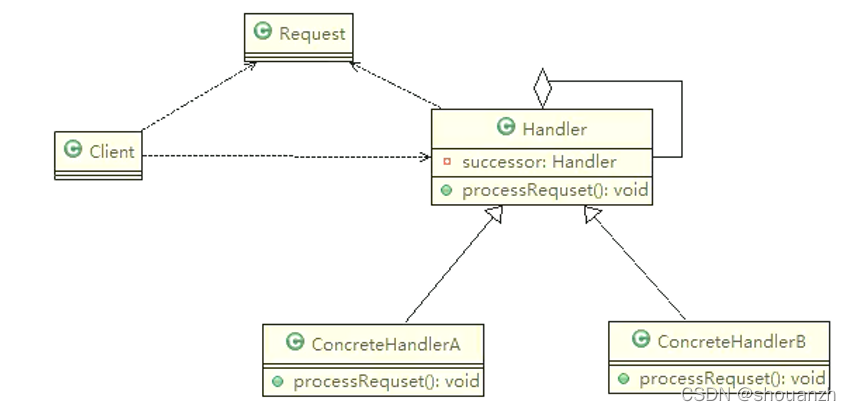

原理类图

在这里插入图片描述

职责链模式使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系
将这个对象连成一条链，并沿着这条链传递该请求，直到有一个对象处理它为止

● Handler抽象处理者：定义了一个处理请求的方法，同时含有另外一个Handler
● ConcreteHandler具体处理者：处理自己负责的请求，同时可以访问它的后继者（即下一个处理者）；如果可以处理请求，则进行处理，否则交给后继者去处理，从而形成一个职责链
● Request含有很多属性，表示一个请求

职责链模式解决 OA 系统采购审批项目

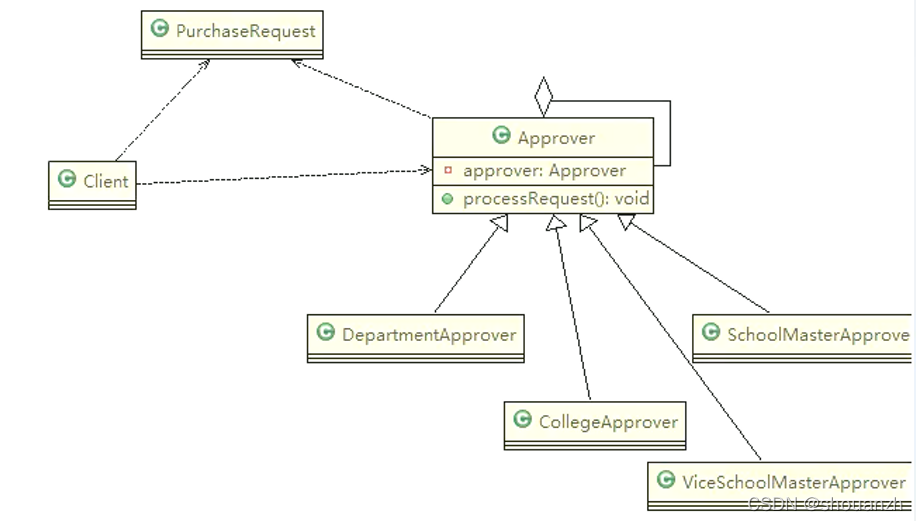

UML 类图

在这里插入图片描述

核心代码

请求类

/**
 * 采购申请类
 */
public class PurchaseRequest {
    private Integer id;
    private Float price;

    public PurchaseRequest(Integer id, Float price) {
        this.id = id;
        this.price = price;
    }

    public Integer getId() {
        return id;
    }

    public Float getPrice() {
        return price;
    }
}

抽象审批人对象

/**
 * 抽象审批人对象
 */
public abstract class Approver {
    protected Approver nextApprover;
    protected String name;

    public Approver(String name) {
        this.name = name;
    }

    /**
     * 设置后继者
     *
     * @param nextApprover
     */
    public void setNextApprover(Approver nextApprover) {
        this.nextApprover = nextApprover;
    }

    /**
     * 处理请求的方法
     */
    public abstract void processRequest(PurchaseRequest purchaseRequest);
}

具体审批人对象

/**
 * 教学主任审批人
 */
public class TeachDirectorApprover extends Approver {
    public TeachDirectorApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        if (purchaseRequest.getPrice() <= 5000) {
            System.out.println("请求编号：" + purchaseRequest.getId() + "，处理人：" + this.name);
        } else {
            nextApprover.processRequest(purchaseRequest);
        }
    }
}
/**
 * 院长审批人
 */
public class DepartmentHeadApprover extends Approver {
    public DepartmentHeadApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        if (purchaseRequest.getPrice() > 5000 && purchaseRequest.getPrice() <= 10000) {
            System.out.println("请求编号：" + purchaseRequest.getId() + "，处理人：" + this.name);
        } else {
            nextApprover.processRequest(purchaseRequest);
        }
    }
}
/**
 * 副校长审批人
 */
public class ViceChancellorApprover extends Approver {
    public ViceChancellorApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        if (purchaseRequest.getPrice() > 10000 && purchaseRequest.getPrice() <= 30000) {
            System.out.println("请求编号：" + purchaseRequest.getId() + "，处理人：" + this.name);
        } else {
            nextApprover.processRequest(purchaseRequest);
        }
    }
}
/**
 * 副校长审批人
 */
public class ChancellorApprover extends Approver {
    public ChancellorApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        if (purchaseRequest.getPrice() > 30000) {
            System.out.println("请求编号：" + purchaseRequest.getId() + "，处理人：" + this.name);
        } else {
            nextApprover.processRequest(purchaseRequest);
        }
    }
}

测试

//创建一个请求
PurchaseRequest purchaseRequest = new PurchaseRequest(1, 31000.0f);

//创建相关的审批人
TeachDirectorApprover teachDirectorApprover = new TeachDirectorApprover("童主任");
DepartmentHeadApprover departmentHeadApprover = new DepartmentHeadApprover("王院长");
ViceChancellorApprover viceChancellorApprover = new ViceChancellorApprover("钱副校长");
ChancellorApprover chancellorApprover = new ChancellorApprover("郑校长");

//设置后继者（处理人形成环形）
teachDirectorApprover.setNextApprover(departmentHeadApprover);
departmentHeadApprover.setNextApprover(viceChancellorApprover);
viceChancellorApprover.setNextApprover(chancellorApprover);
chancellorApprover.setNextApprover(teachDirectorApprover);

//发起一个请求
teachDirectorApprover.processRequest(purchaseRequest); //请求编号：1，处理人：郑校长

职责链模式的注意事项和细节

● 1）将请求和处理分开，实现解耦，提高系统的灵活性
● 2）简化了对象，使对象不需要知道链的结构
● 3）性能会受到影响，特别是在链比较长的时候，因此需控制链中最大节点数量，一般通过在Handler中设置一个最大节点数量，在setNext()方法中判断是否已经超过阀值，超过则不允许该链建立，避免出现超长链无意识地破坏系统性能
● 4）调试不方便。采用了类似递归的方式，调试时逻辑可能比较复杂
● 5）最佳应用场景：有多个对象可以处理同一个请求时，比如：多级请求、请假 / 加薪等审批流程、Java Web 中 Tomcat 对Encoding的处理、拦截器
