[Java知识库]springMVC九大组件及一次请求流程

一、九大组件

1. HandlerMapping（处理器映射器）

HandlerMapping 是?来查找Handler的，也就是处理器，具体的表现形式可以是类，也可以是?法。?如，标注了@RequestMapping的每个?法都可以看成是?个Handler。Handler负责具 体实际的请求处理，在请求到达后，HandlerMapping 的作?便是找到请求相应的处理器Handler 和 Interceptor.

2. HandlerAdapter（处理器适配器）

HandlerAdapter 是?个适配器。因为 SpringMVC 中 Handler 可以是任意形式的，只要能处理请求即可。但是把请求交给 Servlet 的时候，由于 Servlet 的?法结构都是doService(HttpServletRequest req,HttpServletResponse resp)形式的，要让固定的 Servlet 处理?法调? Handler 来进?处理，便是 HandlerAdapter 的职责。

3. HandlerExceptionResolver

HandlerExceptionResolver ?于处理 Handler 产?的异常情况。它的作?是根据异常设置 ModelAndView，之后交给渲染?法进?渲染，渲染?法会将 ModelAndView 渲染成??。

4. ViewResolver

ViewResolver即视图解析器，?于将String类型的视图名和Locale解析为View类型的视图，只有? 个resolveViewName()?法。从?法的定义可以看出，Controller层返回的String类型视图名viewName 最终会在这?被解析成为View。View是?来渲染??的，也就是说，它会将程序返回的参数和数据填?模板中，?成html?件。ViewResolver在这个过程主要完成两件事情： ViewResolver 找到渲染所?的模板（第?件?事）和所?的技术（第?件?事，其实也就是找到视图的类型，如JSP）并填?参数。默认情况下，Spring MVC会?动为我们配置?个InternalResourceViewResolver,是针对 JSP 类型视图的。

5. RequestToViewNameTranslator

RequestToViewNameTranslator 组件的作?是从请求中获取 ViewName.因为ViewResolver 根据ViewName 查找 View，但有的 Handler 处理完成之后,没有设置 View，也没有设置 ViewName，便要通过这个组件从请求中查找 ViewName。

6. LocaleResolver

ViewResolver组件的 resolveViewName ?法需要两个参数，?个是视图名，?个是 Locale。LocaleResolver ?于从请求中解析出 Locale，?如中国 Locale 是 zh-CN，?来表示?个区域。这个组件也是 i18n 的基础。

7. ThemeResolver

ThemeResolver 组件是?来解析主题的。主题是样式、图?及它们所形成的显示效果的集合。 Spring MVC 中?套主题对应?个 properties?件，??存放着与当前主题相关的所有资源，如图?、CSS样式等。创建主题?常简单，只需准备好资源，然后新建?个“主题名.properties”并将资源设置进去，放在classpath下，之后便可以在??中使?了。SpringMVC中与主题相关的类有ThemeResolver、ThemeSource和Theme。ThemeResolver负责从请求中解析出主题名， ThemeSource根据主题名找到具体的主题，其抽象也就是Theme，可以通过Theme来获取主题和具体的资源。

8. MultipartResolver

MultipartResolver ?于上传请求，通过将普通的请求包装成MultipartHttpServletRequest 来实现。MultipartHttpServletRequest 可以通过 getFile() ?法 直接获得?件。如果上传多个?件，还可以调? getFileMap()?法得到Map<FileName，File>这样的结构，MultipartResolver 的作?就是封装普通的请求，使其拥有?件上传的功能。

9. FlashMapManager

FlashMap ?于重定向时的参数传递，?如在处理?户订单时候，为了避免重复提交，可以处理完post请求之后重定向到?个get请求，这个get请求可以?来显示订单详情之类的信息。这样做虽然 可以规避?户重新提交订单的问题，但是在这个??上要显示订单的信息，这些数据从哪?来获得呢？因为重定向没有传递参数这?功能的，如果不想把参数写进URL（不推荐），那么就可以通 过FlashMap来传递。只需要在重定向之前将要传递的数据写?请求（可以通过 ServletRequestAttributes.getRequest()?法获得）的属性OUTPUT_FLASH_MAP_ATTRIBUTE中，这样在重定向之后的Handler中Spring就会?动将其设置到Model中，在显示订单信息的??上就可以直接从Model中获取数据。FlashMapManager 就是?来管理 FalshMap 的。

二、SpringMVC的一次请求

我们先来看一下入口在哪。众所周知，Servlet标准定义了所有请求先由service方法处理，如果是get或post方法，那么再交由doGet或是doPost方法处理。

FrameworkServlet覆盖了service方法:

@Override
protected void service(HttpServletRequest request, HttpServletResponse response) {
    HttpMethod httpMethod = HttpMethod.resolve(request.getMethod());
    if (HttpMethod.PATCH == httpMethod || httpMethod == null) {
        processRequest(request, response);
    } else {
        super.service(request, response);
    }
}

Spring要覆盖此方法的目的在于拦截PATCH请求，PATCH请求与PUT类似，不同在于PATCH是局部更新，而后者是全部更新。FrameworkServlet同样也覆盖了doGet和doPost方法，两者只是调用processRequest方法。

1. 请求上下文
   Spring MVC会在请求分发之前进行上下文的准备工作，含两部分:

• 将地区(Locale)和请求属性以ThreadLocal的方法与当前线程进行关联，分别可以通过LocaleContextHolder和RequestContextHolder进行获取。
• 将WebApplicationContext、FlashMap等组件放入到Request属性中。 请求分发

DispatcherServlet.doDispatch简略版源码:

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) {
    HandlerExecutionChain mappedHandler = getHandler(processedRequest);
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
    applyDefaultViewName(processedRequest, mv);
    mappedHandler.applyPostHandle(processedRequest, response, mv);
    processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

2. 处理器查找
   即为请求寻找合适的Controller的过程。DispatcherServlet.getHandler:

protected HandlerExecutionChain getHandler(HttpServletRequest request) {
    for (HandlerMapping hm : this.handlerMappings) {
        HandlerExecutionChain handler = hm.getHandler(request);
        if (handler != null) {
            return handler;
        }
    }
    return null;
}

从这里可以看出，寻找处理器实际上委托给HandlerMapping实现，寻找的过程便是遍历所有的HandlerMapping进行查找，一旦找到，那么不再继续进行遍历。也就是说HandlerMapping之间有优先级的概念，而根据AnnotationDrivenBeanDefinitionParser的注释，RequestMappingHandlerMapping其实有最高的优先级。

AbstractHandlerMapping.getHandler:

@Override
public final HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
    Object handler = getHandlerInternal(request);
    HandlerExecutionChain executionChain = getHandlerExecutionChain(handler, request);
    //判断请求头中是否有ORIGIN字段
    if (CorsUtils.isCorsRequest(request)) {
        CorsConfiguration globalConfig = this.corsConfigSource.getCorsConfiguration(request);
        CorsConfiguration handlerConfig = getCorsConfiguration(handler, request);
        CorsConfiguration config = (globalConfig != null ?
            globalConfig.combine(handlerConfig) : handlerConfig);
        executionChain = getCorsHandlerExecutionChain(request, executionChain, config);
    }
    return executionChain;
}

getHandlerInternal方法便是根据url进行查找的过程，可以参见MVC初始化-HandlerMapping初始化一节。下面重点是执行链的生成。getHandlerExecutionChain方法的原理就是从adaptedInterceptors中获得所有可以适配当前请求URL的MappedInterceptor并将其添加到HandlerExecutionChain的拦截器列表中。拦截器的顺序其实就是我们定义/注册的顺序。从getCorsHandlerExecutionChain的源码中可以看出，对于跨域请求其实是向调用链插入了一个CorsInterceptor。

3. 适配器查找
   DispatcherServlet.getHandlerAdapter:

protected HandlerAdapter getHandlerAdapter(Object handler) {
    for (HandlerAdapter ha : this.handlerAdapters) {
        if (ha.supports(handler)) {
            return ha;
        }
    }
}

从前面配置解析-注解驱动可以看出，第一个适配器是RequestMappingHandlerAdapter，而其support方法直接返回true，这就导致了使用的适配器总是这一个。

4. 请求处理

RequestMappingHandlerAdapter.handleInternal:

@Override
protected ModelAndView handleInternal(HttpServletRequest request,
        HttpServletResponse response, HandlerMethod handlerMethod){
    ModelAndView mav;
    // Execute invokeHandlerMethod in synchronized block if required.
    if (this.synchronizeOnSession) {
        HttpSession session = request.getSession(false);
        if (session != null) {
            Object mutex = WebUtils.getSessionMutex(session);
            synchronized (mutex) {
                mav = invokeHandlerMethod(request, response, handlerMethod);
            }
        } else {
            // No HttpSession available -> no mutex necessary
            mav = invokeHandlerMethod(request, response, handlerMethod);
        }
    } else {
        // No synchronization on session demanded at all...
        mav = invokeHandlerMethod(request, response, handlerMethod);
    }
    if (!response.containsHeader(HEADER_CACHE_CONTROL)) {
        if (getSessionAttributesHandler(handlerMethod).hasSessionAttributes()) {
            applyCacheSeconds(response, this.cacheSecondsForSessionAttributeHandlers);
        }
        else {
            prepareResponse(response);
        }
    }
    return mav;
}

5. Session同步

可以看出，如果开启了synchronizeOnSession，那么同一个session的请求将会串行执行，这一选项默认是关闭的，当然我们可以通过注入的方式进行改变。

6. 参数解析

• 策略模式
  HandlerAdapter内部含有一组解析器负责对各类型的参数进行解析。下面我们就常用的自定义参数和Model为例进行说明。

• 自定义参数

解析由RequestParamMethodArgumentResolver完成。

supportsParameter方法决定了一个解析器可以解析的参数类型，该解析器支持@RequestParam标准的参数或是简单类型的参数，具体参见其注释。为什么此解析器可以同时解析@RequestParam注解和普通参数呢?玄机在于RequestMappingHandlerAdapter方法在初始化参数解析器时其实初始化了两个RequestMappingHandlerAdapter对象，getDefaultArgumentResolvers方法相关源码:

private List<HandlerMethodArgumentResolver> getDefaultArgumentResolvers() {
    resolvers.add(new RequestPartMethodArgumentResolver(getMessageConverters(), this.requestResponseBodyAdvice));
    // Catch-all
    resolvers.add(new RequestParamMethodArgumentResolver(getBeanFactory(), true));
}

useDefaultResolution参数用于启动对常规类型参数的解析，这里的常规类型指的又是什么呢?

实际上由BeanUtils.isSimpleProperty方法决定:

public static boolean isSimpleProperty(Class<?> clazz) {
    Assert.notNull(clazz, "Class must not be null");
    return isSimpleValueType(clazz) || (clazz.isArray() && isSimpleValueType(clazz.getComponentType()));
}

public static boolean isSimpleValueType(Class<?> clazz) {
    return (ClassUtils.isPrimitiveOrWrapper(clazz) || clazz.isEnum() ||
            CharSequence.class.isAssignableFrom(clazz) ||
            Number.class.isAssignableFrom(clazz) ||
            Date.class.isAssignableFrom(clazz) ||
            URI.class == clazz || URL.class == clazz ||
            Locale.class == clazz || Class.class == clazz);
}

忽略复杂的调用关系，最核心的实现位于resolveName方法，部分源码:

@Override
protected Object resolveName(String name, MethodParameter parameter, NativeWebRequest request) {
    if (arg == null) {
        String[] paramValues = request.getParameterValues(name);
        if (paramValues != null) {
            arg = (paramValues.length == 1 ? paramValues[0] : paramValues);
        }
    }
    return arg;
}

name就是方法的参数名，可以看出，参数解析就是根据参数名去request查找对应属性的过程，在这里参数类型并没有起什么作用。

参数名是从哪里来的
方法名获取的入口位于RequestParamMethodArgumentResolver的resolveArgument方法:

@Override
public final Object resolveArgument(MethodParameter parameter, ModelAndViewContainer mavContainer,
    NativeWebRequest webRequest, WebDataBinderFactory binderFactory) throws Exception {
    NamedValueInfo namedValueInfo = getNamedValueInfo(parameter);
}

getNamedValueInfo方法最终完成对MethodParameter的getParameterName方法的调用:

public String getParameterName() {
    ParameterNameDiscoverer discoverer = this.parameterNameDiscoverer;
    if (discoverer != null) {
        String[] parameterNames = (this.method != null ?
                discoverer.getParameterNames(this.method) : discoverer.getParameterNames(this.constructor));
        if (parameterNames != null) {
            this.parameterName = parameterNames[this.parameterIndex];
        }
        this.parameterNameDiscoverer = null;
    }
    return this.parameterName;
}

显然，参数名的获取由接口ParameterNameDiscoverer完成:

默认采用DefaultParameterNameDiscoverer，但此类其实相当于StandardReflectionParameterNameDiscoverer和LocalVariableTableParameterNameDiscoverer的组合，且前者先于后者进行解析。

StandardReflectionParameterNameDiscoverer.getParameterNames:

@Override
public String[] getParameterNames(Method method) {
    Parameter[] parameters = method.getParameters();
    String[] parameterNames = new String[parameters.length];
    for (int i = 0; i < parameters.length; i++) {
        Parameter param = parameters[i];
        if (!param.isNamePresent()) {
            return null;
        }
        parameterNames[i] = param.getName();
    }
    return parameterNames;
}

7. Model

解析由ModelMethodProcessor完成。supportsParameter方法很简单:

@Override
public boolean supportsParameter(MethodParameter parameter) {
    return Model.class.isAssignableFrom(parameter.getParameterType());
}

很直白了。resolveArgument：

@Override
public Object resolveArgument(MethodParameter parameter, ModelAndViewContainer mavContainer,
    NativeWebRequest webRequest, WebDataBinderFactory binderFactory) throws Exception {
    return mavContainer.getModel();
}

忽略各种调用关系，Model其实是一个BindingAwareModelMap对象，且每次请求(需要注入Model的前提下)都有一个新的该对象生成。类图:

总结

• 我们可以通过实现HandlerMethodArgumentResolver接口并将其注册容器的方式实现自定义参数类型的解析。
• 为了防止出现参数名获取不到的问题，应优先使用@RequestParam注解直接声明需要的参数名称。

8. 返回值解析

套路和上面是一样的，通常情况，我们返回的其实是view名，负责处理的是ViewNameMethodReturnValueHandler，supportsReturnType方法:

@Override
public boolean supportsReturnType(MethodParameter returnType) {
    Class<?> paramType = returnType.getParameterType();
    return (void.class == paramType || CharSequence.class.isAssignableFrom(paramType));
}
handleReturnValue:

@Override
public void handleReturnValue(Object returnValue, MethodParameter returnType,
        ModelAndViewContainer mavContainer, NativeWebRequest webRequest) {
    if (returnValue instanceof CharSequence) {
        String viewName = returnValue.toString();
        mavContainer.setViewName(viewName);
         // 判断的依据: 是否以redirect:开头
        if (isRedirectViewName(viewName)) {
            mavContainer.setRedirectModelScenario(true);
        }
    }
}

可见这里并没有进行实际的处理，只是解析得到了最终的视图名称。

9. 视图渲染

由DispatcherServlet的processDispatchResult方法完成，源码:

private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
        HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) {
    boolean errorView = false;
    if (exception != null) {
         //一般不会到这个分支
        if (exception instanceof ModelAndViewDefiningException) {
            mv = ((ModelAndViewDefiningException) exception).getModelAndView();
        } else {
            Object handler = (mappedHandler != null ? mappedHandler.getHandler() : null);
            mv = processHandlerException(request, response, handler, exception);
            errorView = (mv != null);
        }
    }
    // Did the handler return a view to render?
    if (mv != null && !mv.wasCleared()) {
        render(mv, request, response);
        if (errorView) {
            WebUtils.clearErrorRequestAttributes(request);
        }
    }
}

可以看出，处理根据是否抛出异常分为了两种情况。

如果抛出了异常，那么processHandlerException方法将会遍历所有的HandlerExceptionResolver实例，默认有哪些参考MVC初始化-HandlerExceptionResolver检查一节。默认的处理器用于改变响应状态码、调用标注了@ExceptionHandler的bean进行处理，如果没有@ExceptionHandler的bean或是不能处理此类异常，那么就会导致ModelAndView始终为null，最终Spring MVC将异常向上抛给Tomcat，然后Tomcat就会把堆栈打印出来。

如果我们想将其定向到指定的错误页面，可以这样配置:

<bean class="org.springframework.web.servlet.handler.SimpleMappingExceptionResolver">
    <property name="defaultErrorView" value="error"></property>
</bean>

此处理器会返回一个非空的ModelAndView。

10. ModelAndView

回过头来看一下这到底是个什么东西。类图: ModelAndView类图

很直白。

怎么生成的。RequestMappingHandlerAdapter.getModelAndView相关源码:

ModelMap model = mavContainer.getModel();
ModelAndView mav = new ModelAndView(mavContainer.getViewName(), model, mavContainer.getStatus());

渲染
DispatcherServlet.render简略版源码:

protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) {
    Locale locale = this.localeResolver.resolveLocale(request);
    response.setLocale(locale);
    View view;
    //判断依据: 是否是String类型
    if (mv.isReference()) {
        // We need to resolve the view name.
        view = resolveViewName(mv.getViewName(), mv.getModelInternal(), locale, request);
    } else {
        // No need to lookup: the ModelAndView object contains the actual View object.
        view = mv.getView();
    }
    if (mv.getStatus() != null) {
        response.setStatus(mv.getStatus().value());
    }
    view.render(mv.getModelInternal(), request, response);
}

resolveViewName方法将会遍历所有的ViewResolver bean，只要有一个解析的结果(View)不为空，即停止遍历。根据MVC初始化-ViewResolver检查一节和我们的配置文件可知，容器中有两个ViewResolver ，分别是: InternalResourceViewResolver和UrlBasedViewResolver。

11. ViewResolver

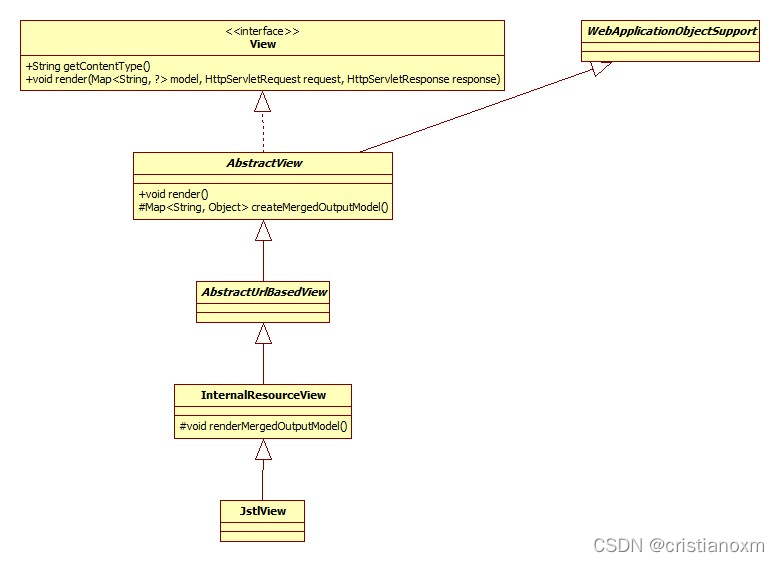

resolveViewName方法的源码不再贴出，其实只做了一件事: 用反射创建并初始化我们指定的View，根据我们的配置，就是JstlView。

渲染的核心逻辑位于InternalResourceView.renderMergedOutputModel，简略版源码:

@Override
protected void renderMergedOutputModel(
        Map<String, Object> model, HttpServletRequest request, HttpServletResponse response) {
    // 将Model中的属性设置的request中
    exposeModelAsRequestAttributes(model, request);
    // 获取资源(jsp)路径
    String dispatcherPath = prepareForRendering(request, response);
    // Obtain a RequestDispatcher for the target resource (typically a JSP).
    RequestDispatcher rd = getRequestDispatcher(request, dispatcherPath);
    // If already included or response already committed, perform include, else forward.
    if (useInclude(request, response)) {
        response.setContentType(getContentType());
        rd.include(request, response);
    } else {
        // Note: The forwarded resource is supposed to determine the content type itself.
        rd.forward(request, response);
    }
}

可以看出，对jsp来说，所谓的渲染其实就是将Model中的属性设置到Request，再利用原生Servlet RequestDispatcher API进行转发的过程。

12. 总结图

其实，在如今的前后端分离的浪潮下，试图解析这一流程也是越来越少，大部分都是返回数据供前端渲染
