最近项目需要，打印订单信息，携带二维码，并且要做二维码识别。打印机使用芯烨xp58系列的打印机，以前只打印文字，今天研究了一下他的栅格图像协议，实现了二维码打印，理论上打印二值化图像也是可以。
协议解析：

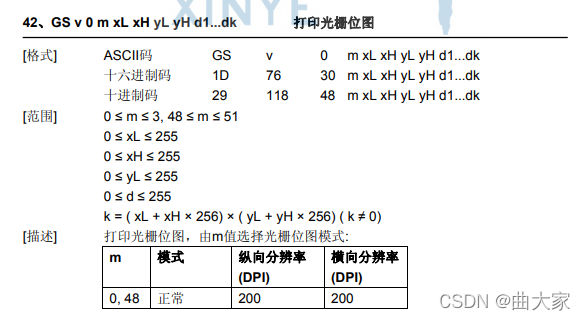

官方文档给的协议，描述有些太过地方不是很详细，整体协议是这样,16进制表示
1D 76 30 0 这4个字节，前3个是固定的，第4个0，表示正常模式200DPI，具体参考上图
xL xH 表示宽度，是字节数，等于图像的宽度/8,如果除不尽，增加一个，于是x=(width+7)/8。
xL是宽度的低位，xH是宽度高位，所以宽度=xh*256+xl
yL yH是高度，这个就等于图像高度，就是像素行数
总字节数=8（4个头，x，y）+x*y

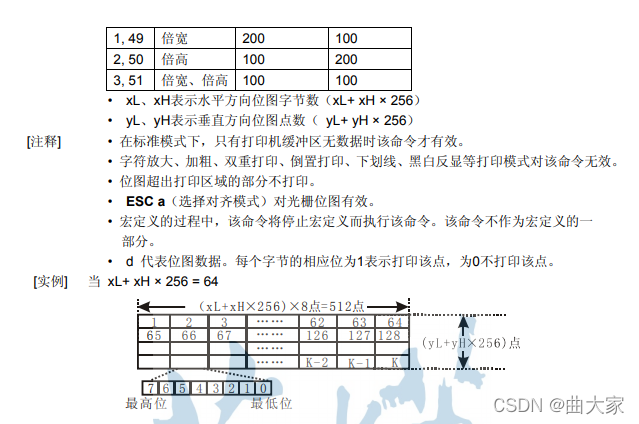

另外：图最后特别强调了，每个字节的位，是从高到低排列。
实现思路：生成二维码，宽度最好是8的整数倍，然后遍历二维码，将黑色部分映射到字节数组某个位上，设置为1。
映射规则，p=8+y*n+x/8;//当前操作的是第几个字节，前面有8个头，每行n个，所以是y*n,当前行x/8，因为按bit算点，
?bit=7-x%8;//bit位置0-7,高位在前，低位在后
具体代码
/**
* 对接芯烨xp58系列热敏打印机驱动
* @author qujia
*
*/
public class XPrinter58 {
final static byte[] cut=new byte[] {0x1D,0x56,0x42,0x00,0x0A,0x0A,0x00};//切纸命令
final byte[] charwidth2=new byte[] {0x1C,0x57,0x01};//汉字宽度2倍
final byte[] charwidth1=new byte[] {0x1C,0x57,0x02};//宽度默认
final byte[] charsize2=new byte[] {0x1B,0x21,0x18};//字体变大加粗
final byte[] charsize1=new byte[] {0x1B,0x21,0x01};//正常字体
final byte[] alienLeft=new byte[] {0x1B,0x61,0x00};//左对齐
final byte[] alienCenter=new byte[] {0x1B,0x61,0x01};//居中对齐
final byte[] lineHeight=new byte[] {0x1B,0x33,0x4f};//行高指令
/**
* 打印机ip
*/
private String ip;
/**
* 链接客户端
*/
private Socket client;
public XPrinter58(String ip) {
this.ip=ip;
client=new Socket();
}
/**
* 链接到打印机
* @return
*/
private boolean connect() {
if(client.isConnected())return true;//已经链接了
try {
client.connect(new InetSocketAddress("192.168.0.100" , 9100),1000);//链接打印机
return client.isConnected();
}
catch (Exception e) {
// TODO: handle exception
return false;
}
}
/**
* 发送指令
* @param dat
*/
private void sendData(byte [] dat) {
try {
if(connect()) {
client.getOutputStream().write(dat);//发送切纸指令
Thread.sleep(20);
}
}
catch (Exception e) {
// TODO: handle exception
}
}
/**
* 切纸
*/
public void cut() {
sendData(cut);
try {
client.close();
}
catch (Exception e) {
// TODO: handle exception
}
}
/**
* 打印一般字符，小字符，\\r\\n换行
* @param con
*/
public void printString(String con) {
sendData(charsize1);//小字体
sendData(alienLeft);//左对齐
sendData(lineHeight);//行高加高
sendData(charwidth1);//小宽度
sendData(con.getBytes());//内容
}
/**
* 打印标题，大号字符
* @param title
*/
public void printTitle(String title) {
sendData(charsize2);//大字体
sendData(charwidth2);//大宽度
sendData(alienCenter);//居中
sendData(title.getBytes());//标题
sendData(charsize1);//小字体
sendData("\r\n \r\n".getBytes());//增加一个空行
}
/**
* 打印二维码
* @param code
* @param width
* @param heigt
*/
public void printQrCode(String code,int width,int height) {
sendData(alienCenter);//居中
sendData(getQrCodeData(code,width,height));//打印二维码
}
/**
* 产生二维码byte
* @param con
* @param width
* @param height
* @return
*/
private byte[] getQrCodeData(String con,int width,int height) {
byte[] dat=null;
Hashtable<EncodeHintType, Object> hints = new Hashtable<EncodeHintType, Object>();
hints.put(EncodeHintType.ERROR_CORRECTION, ErrorCorrectionLevel.H);
hints.put(EncodeHintType.CHARACTER_SET, "utf-8");
hints.put(EncodeHintType.MARGIN, 1);
try {
BitMatrix bts = new MultiFormatWriter().encode(con, BarcodeFormat.QR_CODE, width, width, hints);
int n=(width+7)/8;//一行多少个字节，不足8个字节，补一个
dat=new byte[8+n*height];//前8个字节是二维码打印头 1d 76 30 0 xL xH yL yH
dat[0]=0x1d;
dat[1]=0x76;
dat[2]=0x30;
dat[3]=0x0;//打印模式正常 200 dpi
dat[4]=(byte)(n&0x000000ff);//xL低位
dat[5]=(byte)((n>>8)&0x000000ff);//高位
dat[6]=(byte)(height&0x000000ff);//xL低位
dat[7]=(byte)((height>>8)&0x000000ff);//高位
//数据头准备完毕
int p,bit;//当前字节位置和bit位置
for (int y = 0; y < height; y++) {//循环行，y方向
for (int x = 0; x < width; x++) {//循环列,x方向
p=8+y*n+x/8;//当前操作的是第几个字节，前面有8个头，每行n个，所以是y*n,当前行x/8，因为按bit算点，
bit=7-x%8;//bit位置0-7,高位在前，低位在后
if (bts.get(x, y)) {//如果为true表示这个是一个黑色点，黑色点要打印
dat[p]|=0x01<<bit;//给这个位设置成1
}
}
}
} catch (WriterException e) {
// TODO Auto-generated catch block
e.printStackTrace();
}
return dat;
}
}调用示例：
public class main {
public static void main(String[] args) {
String con="供应商： 乐乐\r\n订单号：123123123123\r\n提货单号：2324234234\r\n产品类别：10-16MM\r\n数量：70T\r\n单价：125￥\r\n车牌：豫C22312A\r\n卡号：AB23EDF323\r\n";
XPrinter58 printer=new XPrinter58("192.168.0.100");
printer.printTitle("中信自助装车系统");//标题
printer.printString(con);//内存
printer.printQrCode("CITIC202203150010", 256, 256);//打印二维码
printer.cut();//切纸
}
}
