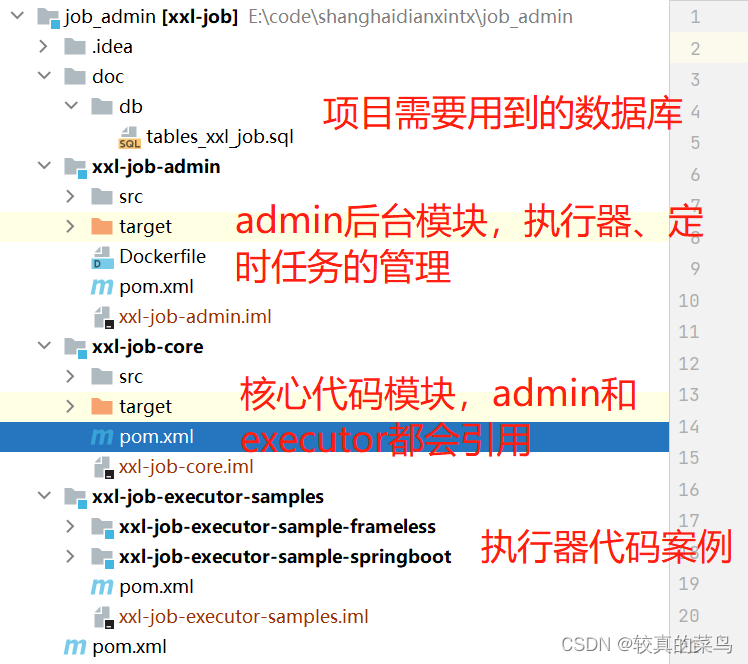

项目模块介绍

在这里插入图片描述

架构思想

admin后台负责管理执行器和定时任务的增删改查，执行器管理会保存执行器的地址，可以自动录入，即执行器启动时会自动向后台注册，也可以手动录入
执行器即具体的逻辑代码部分，需要引入核心代码依赖，且需要把任务代码逻辑的类放入spring容器，执行器配置会保存后台的地址，

部署项目

后台管理部署

将xxl-job-admin模块打包成jar包启动即可
application.properties配置文件解释

### web 端口号和项目根目录
server.port=8080
server.servlet.context-path=/xxl-job-admin
### 调度中心JDBC链接：链接地址请保持和 2.1章节 所创建的调度数据库的地址一致
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=root_pwd
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
### 报警邮箱
spring.mail.host=smtp.qq.com
spring.mail.port=25
spring.mail.username=xxx@qq.com
spring.mail.password=xxx
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory
### 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=
### 调度中心国际化配置 [必填]： 默认为 "zh_CN"/中文简体, 可选范围为 "zh_CN"/中文简体, "zh_TC"/中文繁体 and "en"/英文；
xxl.job.i18n=zh_CN
## 调度线程池最大线程配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100
### 调度中心日志表数据保存天数 [必填]：过期日志自动清理；限制大于等于7时生效，否则, 如-1，关闭自动清理功能；
xxl.job.logretentiondays=30

调度中心访问地址：http://localhost:8080/xxl-job-admin (该地址执行器将会使用到，作为回调地址)
默认登录账号 “admin/123456”, 登录后运行界面如下图所示，修改密码代码DigestUtils.md5DigestAsHex(xxlJobUser.getPassword().getBytes())

执行器管理

新增配置解读

AppName：为下面执行器配置的xxl.job.executor.appname
名称: 随意
注册方式：可以自动，也可以手动
机器地址：执行器的地址，如果自动没有注册到，就改改为手动填写http://127.0.0.1:9999/，ip和端口分别对应下面执行器配置的xxl.job.executor.ip和xxl.job.executor.port

任务管理

执行器：即执行器管理添加的执行器
任务描述、负责人、报警邮件等：根据需要填写
调度类型：选CRON接口
Cron：定时任务的七子表达式
运行模式：选择BEAN即可，任务以JobHandler方式维护在执行器端；需要结合 “JobHandler” 属性匹配执行器中任务；
JobHandler：任务执行逻辑，下面执行器中执行类的@XxlJob(“testQuartz”)注解的值testQuartz

部署执行器（需要集成到任务代码的项目中）

需要引入依赖

<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-job-core</artifactId>
    <version>2.3.0</version>
</dependency>

需要添加的配置文件内容

### 调度中心部署跟地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin
### 执行器通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=
### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=http://localhost:8080/xxl-job-admin
### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
xxl.job.executor.port=9999
### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

配置类

packa quartz;

import com.xxl.job.core.executor.impl.XxlJobSpringExecutor;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class XxlJobConfig {
    private Logger logger = LoggerFactory.getLogger(XxlJobConfig.class);

    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;

    @Value("${xxl.job.accessToken}")
    private String accessToken;

    @Value("${xxl.job.executor.appname}")
    private String appname;

    @Value("${xxl.job.executor.address}")
    private String address;

    @Value("${xxl.job.executor.ip}")
    private String ip;

    @Value("${xxl.job.executor.port}")
    private int port;

    @Value("${xxl.job.executor.logpath}")
    private String logPath;

    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;

    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        logger.info(">>>>>>>>>>> xxl-job config init.");
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAddress(address);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);

        return xxlJobSpringExecutor;
    }
}

定时任务代码逻辑类

package quartz;

import com.xxl.job.core.handler.annotation.XxlJob;
import org.springframework.stereotype.Component;

@Component
public class ExecutorTest {

    @XxlJob("testQuartz")  // 值为在后台新增定时任务时的JobHandler
    public void testQuartz(){
        System.out.println("执行的定时任务");
    }
}
