类

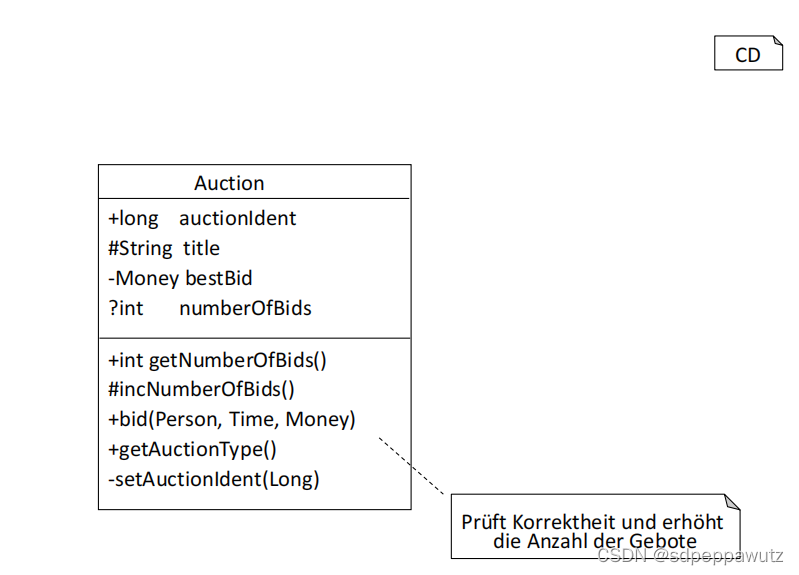

一个带有属性和方法的类图实例：
- CD：这是一个类图，class diagram;
- 类名auction： 一个拍卖类
- 属性列表：属性类型可以省略
- 类型修饰符：
- +: public
- -: private
- #: protected
- ?: readonly
- 方法列表：不需要列举所有方法
- 评论： 检查正确性并增加竞标数量

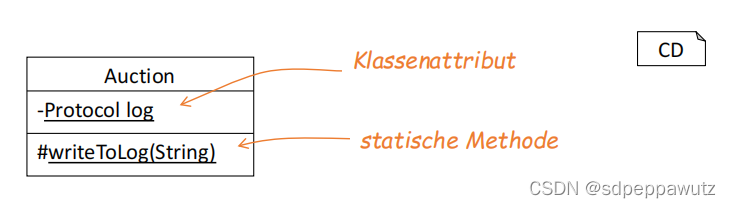

静态方法与静态属性
静态方法或属性用下划线表示。

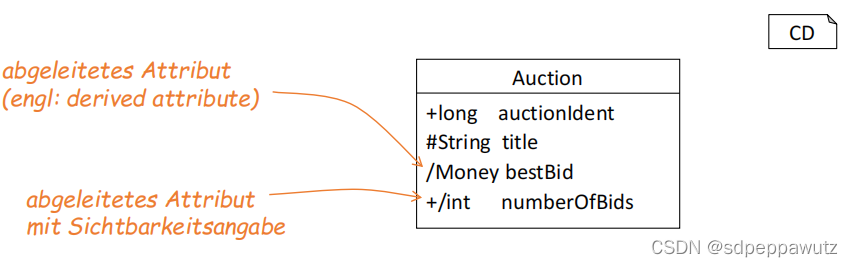

派生属性
派生属性：一个属性可以从其他属性中计算（派生）得出，用"/"表示。

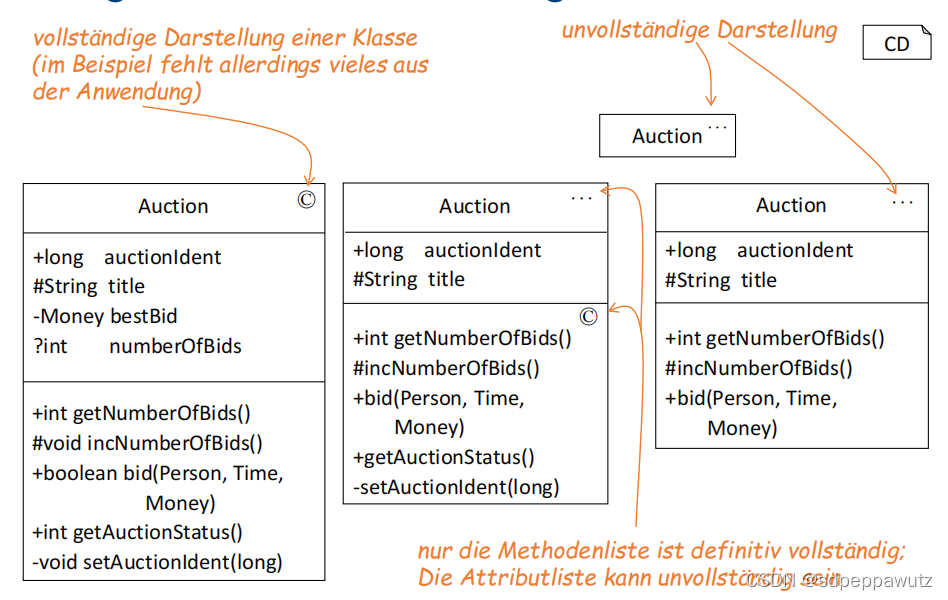

类图的完整性
- ?: 表示完整（所有属性或方法都被列出）
- … : 不完整 （部分属性或方法被省略）
- 第二个图表示方法全部被列出，但是属性不完整

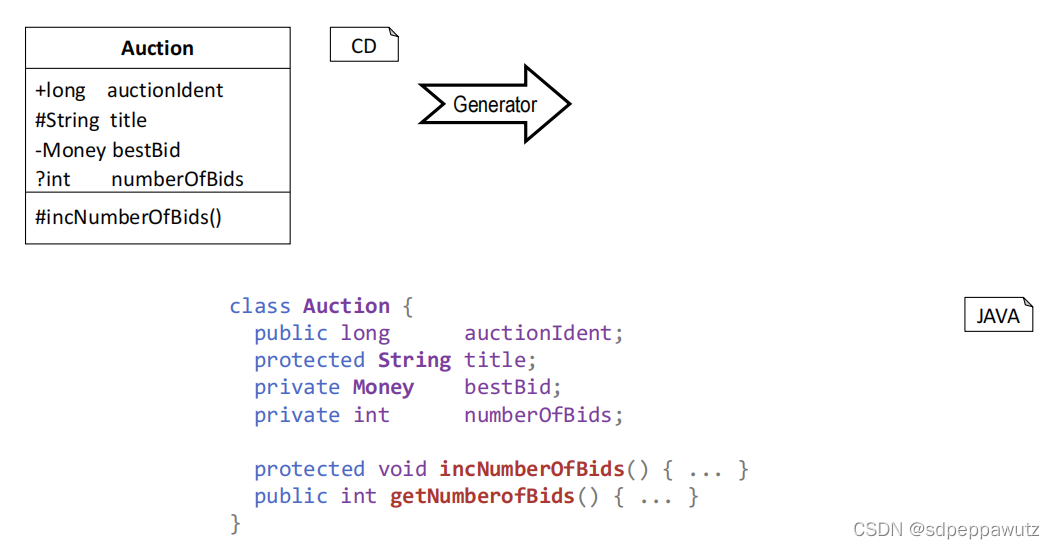

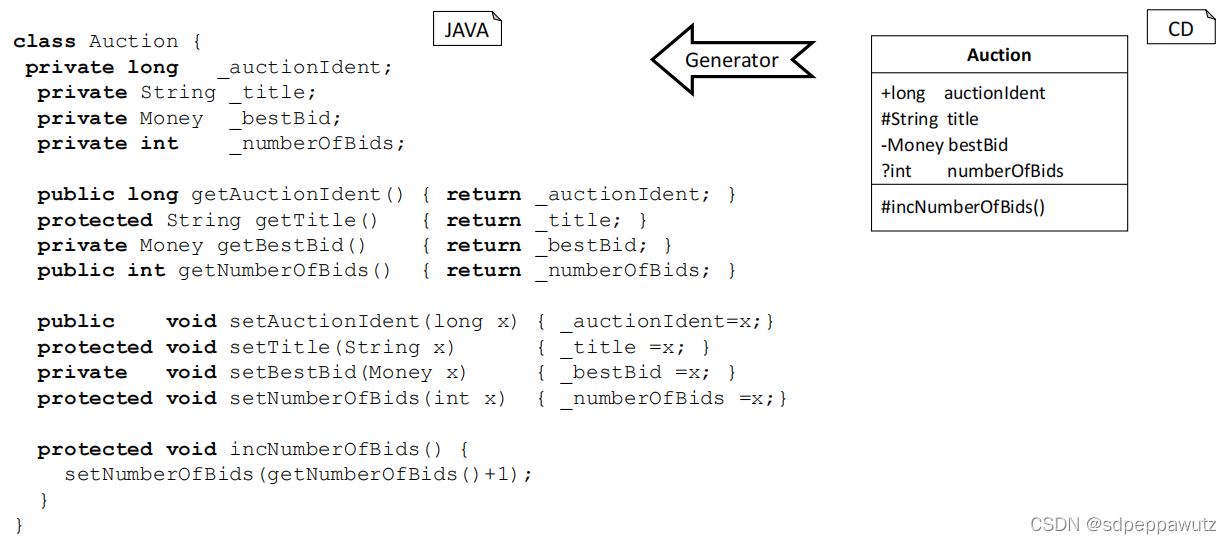

代码生成
Auction类生成java代码
生成带有get/set方法的代码

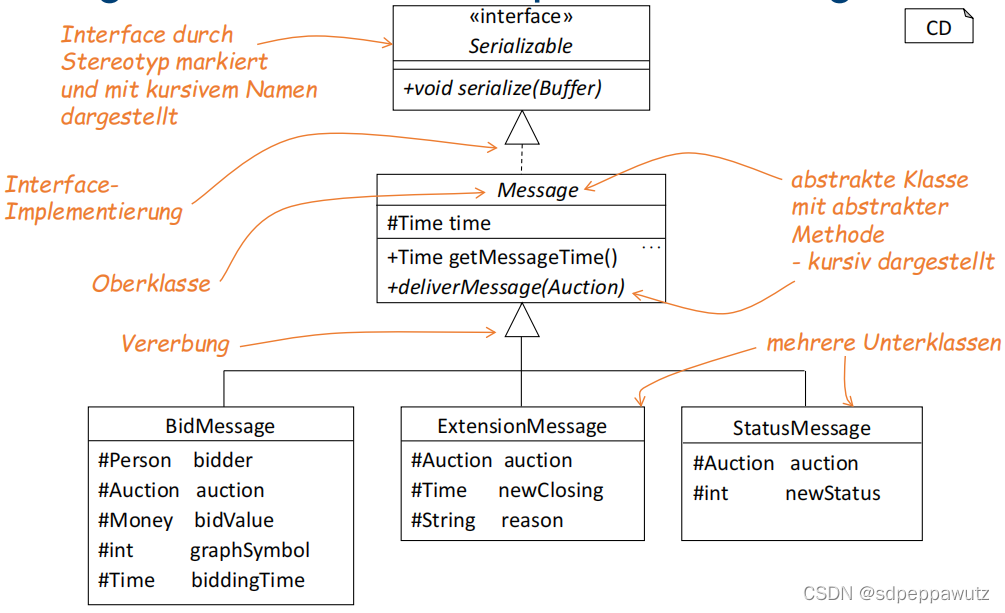

接口、继承
实例
- 抽象类：类名斜体；抽象方法：方法斜体
- 接口：<interface> , 方法名与类名都斜体
- 接口实现关系：虚线加空心三角箭头
- 继承关系：实线加空心三角箭头

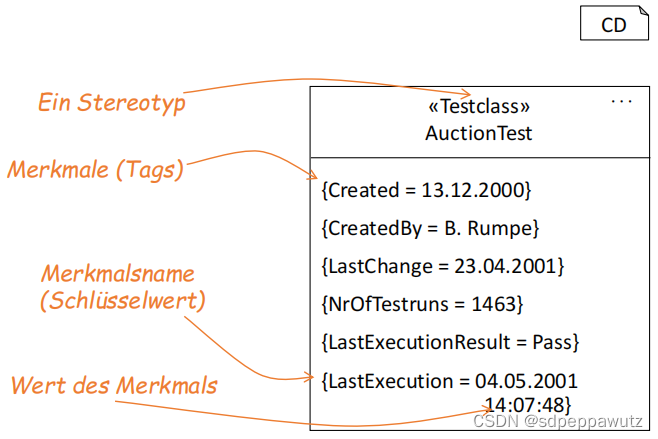

Stereotype
- Stereotype专门描述了模型元素的含义
- 允许特殊表示
- 更高效或特定于目标的代码生成
- Stereotyp 的构成： <<name>>
tag（特征）
- tag描述模型元素的属性
- 一个tag的构成：{tagname=value}
- {Eigenschaft=true} 可以简写成 {Eigenschaft}
比如: {ordered}, {persistent}。
关联关系
示例

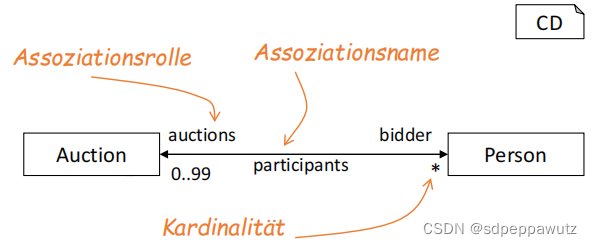

关联角色、关联名与基数
- 人参与竞拍， ?Person participates in Auction“
- 从人的角度来看：导航到拍卖，因此
- 关联角色“拍卖”链接
- 一个人最多可以参加99场拍卖（0…99）
- 一个拍卖品可以被任意的人数竞拍
- 基数：
- 精确的一个：1
- 可选：0。。1
- 任意：*
- 非零：1…*（或+）
- 固定间隔：3…9，17，21，42…99（但很少使用）

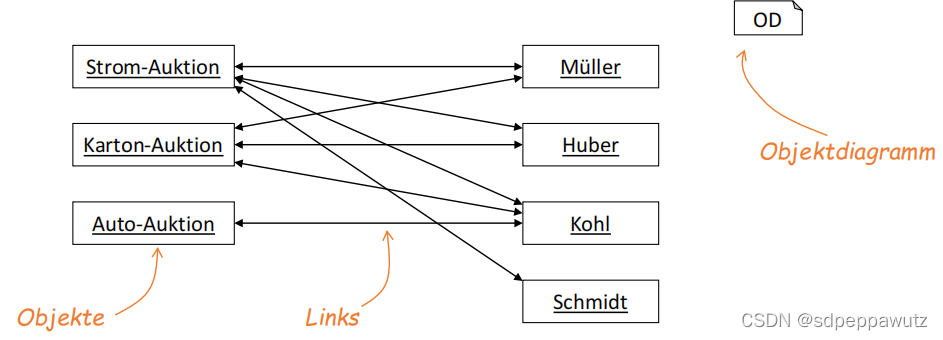

关联与链接
- 在运行时通过链接创建关联
角色名
- 角色名用于导航
Auction a; a.bidder; a.admin;

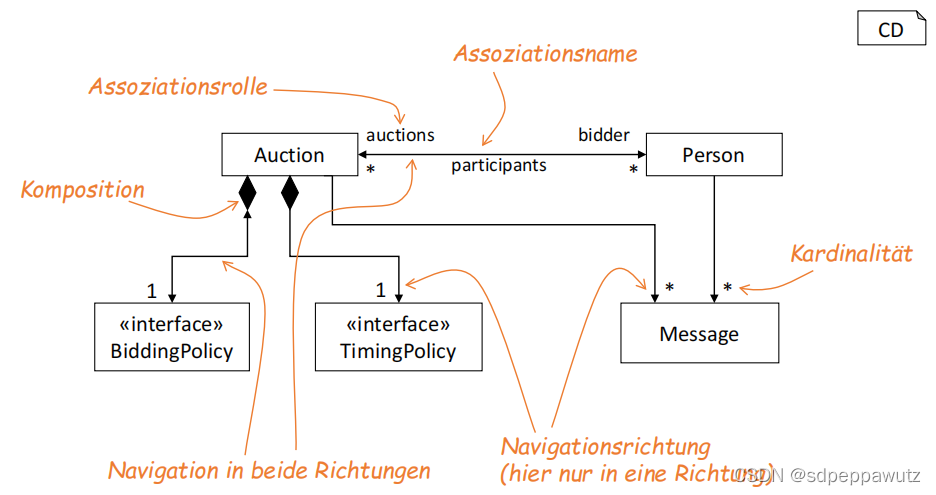

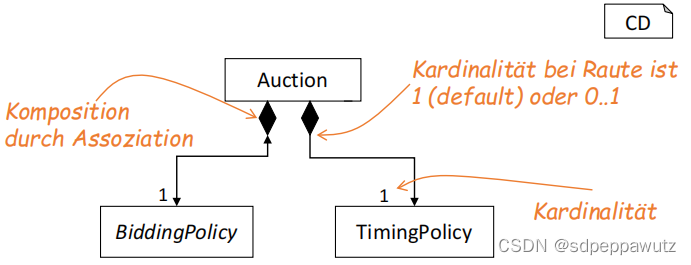

组合关系
- 组合也是关联关系的一种特例，他体现的是一种contains-a的关系，这种关系比聚合更强，也称为强聚合；
- 他体现整体与部分间的关系，整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束。
- 表示：带实心菱形的直线表示。
- 例如：
- 竞标政策、时序政策与拍卖类是组合关系，没有拍卖类就没有竞标政策与时序政策
- 人的头与嘴巴，嘴巴是头的组成部分之一，而且如果头没了，嘴巴也就没了，因此头和嘴巴是组合关系。

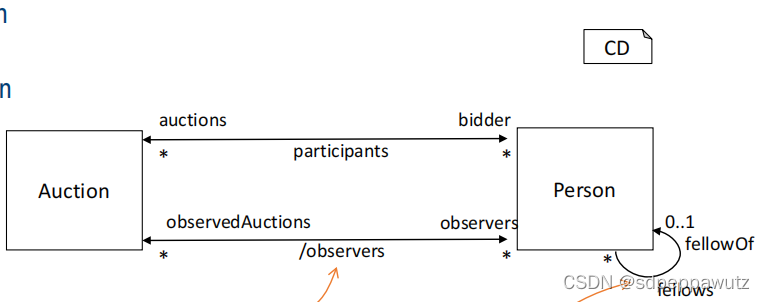

可导关联
- 可导关系：此关联关系可以被别的推到而出
- 比如，如果一个人是竞拍者或竞拍者的成员，他可以观看拍卖。（observers）

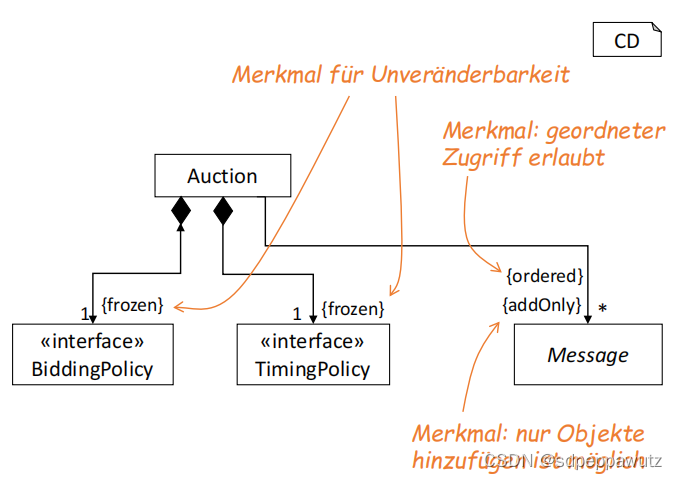

关联关系的特性
- {frozen}: 初始化后不允许再被改变
- {addOnly}: 保留已输出的信息
- {ordered}: 有一个顺序

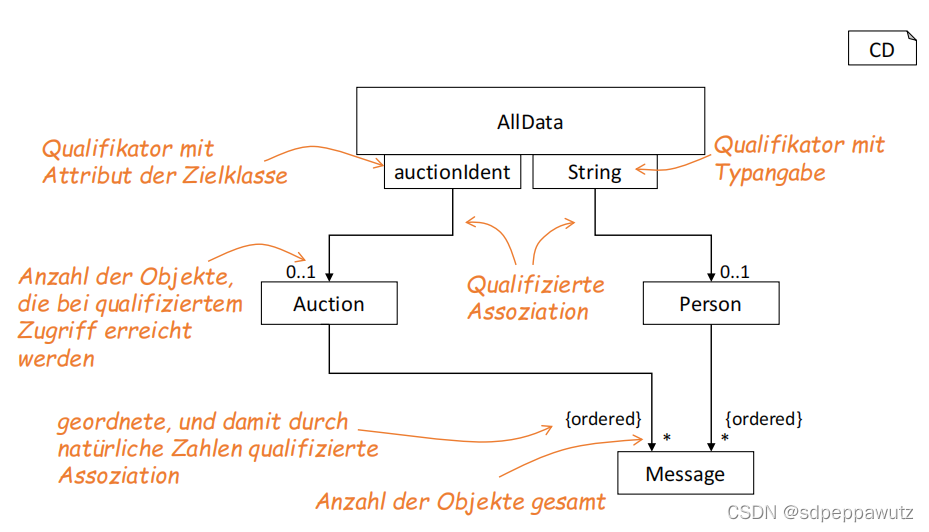

关联关系中的限定符
- auctionIdent: 具有目标类属性的限定符
- String: 类型限定符
- login允许选择单个对象
- 限定符可以是：
- 表示顺序（{ordered}）的数字间隔（0-…）
- 任何值（限定符类型，例如字符串）
- 目标对象（拍卖人）的显式标识符（属性）
代码生成

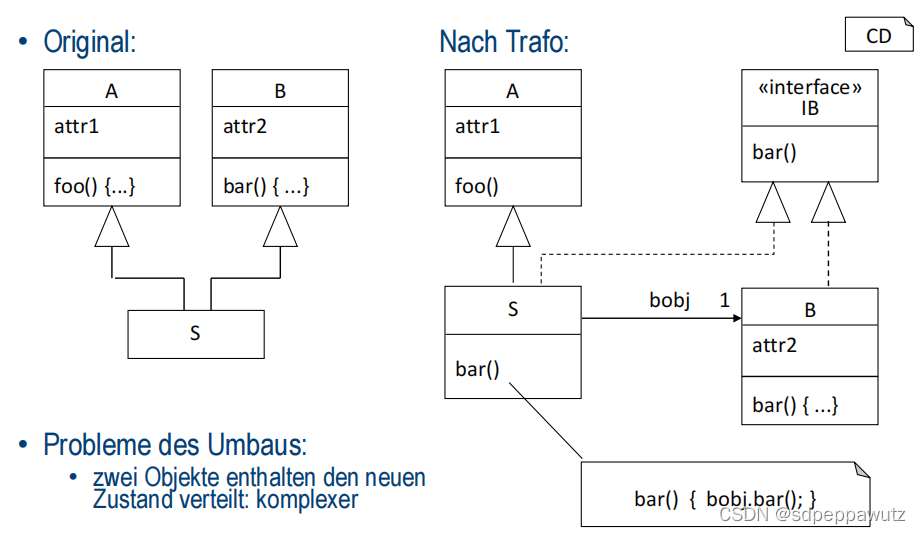

多父类的代码生成

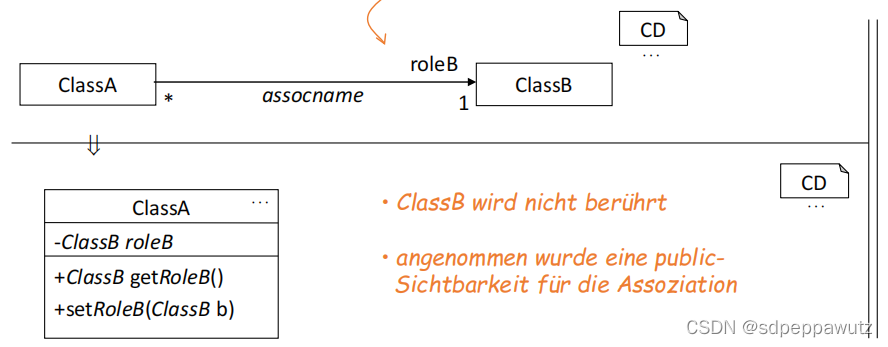

一对多的单向关联关系的代码生成
- classB不受影响

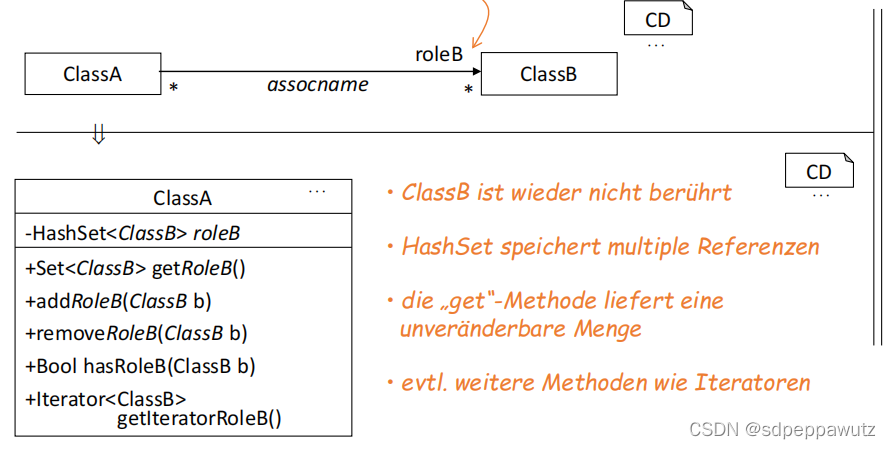

多对多的单向关联关系的代码生成
- classB不受影响
- HashSet存储多个引用
- “get”方法返回一个不变的集合

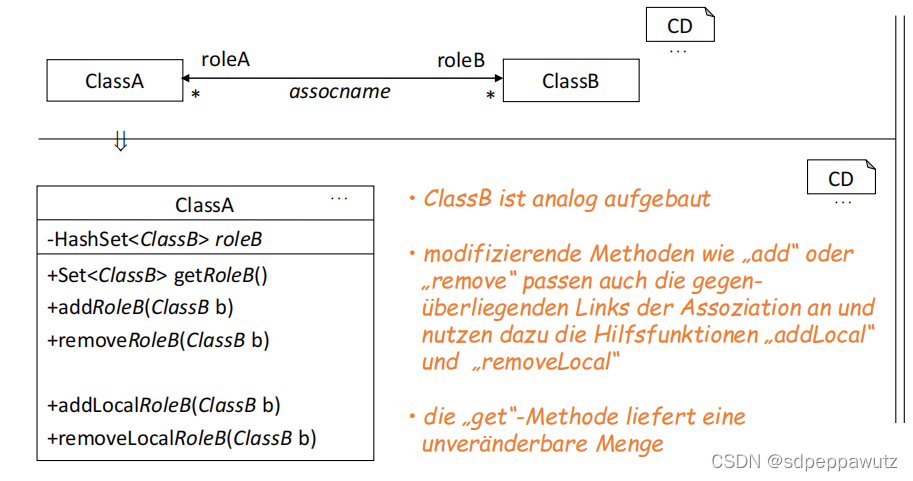

多对多的双向关联关系的代码生成
- ClassB的构造方法类似于A
- add”或“remove”等修改方法还使用辅助函数“addLocal”和“removeLocal”调整关联的相对链接。
- “get”方法返回一个不变的集合

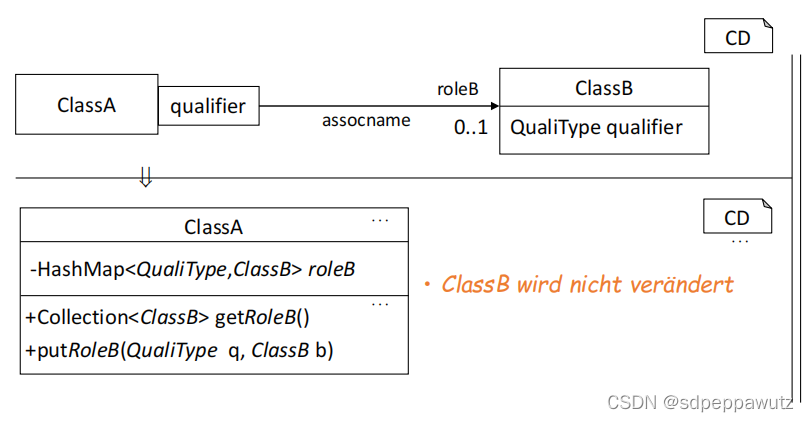

带限定符的关联关系的代码生成

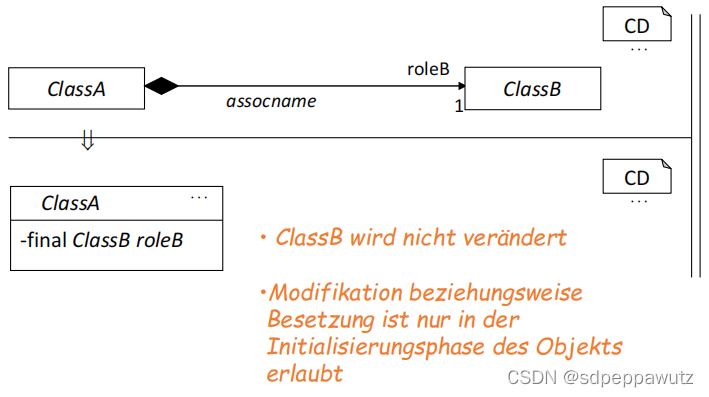

组合关系的代码生成
- classB不受影响
- 仅在对象的初始化阶段允许修改或占用
