[JavaScript知识库]ECharts总结

ECharts

官网：https://echarts.apache.org/zh/index.html

Echarts的基本使用步骤：

引入echarts库
创建一个DOM容器（容器要定义宽高）
通过echarts.init方法初始化一个echarts实例
通过对应的API生成对应的图表

柱状图：

setOption方法创建一个柱状图

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.2.2/dist/echarts.js"></script>
    <style>
        * {
            margin: 0;
            padding: 0;
        }
        #main {
            position: absolute;
            top: 50%;
            left: 50%;
            transform: translate(-50%, -50%);
            background: #ccc;
        }
    </style>
</head>
<body>
    <div id="main" style="width: 600px;height: 400px;"></div>
    <script>
        // 初始化实例
        const myChart = echarts.init(document.getElementById('main'));

        // 指定图表的配置项和数据
        const option = {
            title: {
                text: 'echarts 入门实例',
            },
            tooltip: {},
            legend: {
                data: ['销量'],
            },
            xAxis: {
                data: ['耐克', '阿迪', '李宁', '安踏', '鸿星尔克', '彪马']
            },
            yAxis: {},
            series: [
                {
                    name: '销量',
                    type: 'bar',
                    data: [5, 10, 15, 20, 25, 50]
                }
            ]

        };

        // 显示图表
        myChart.setOption(option);
    </script>
</body>
</html>

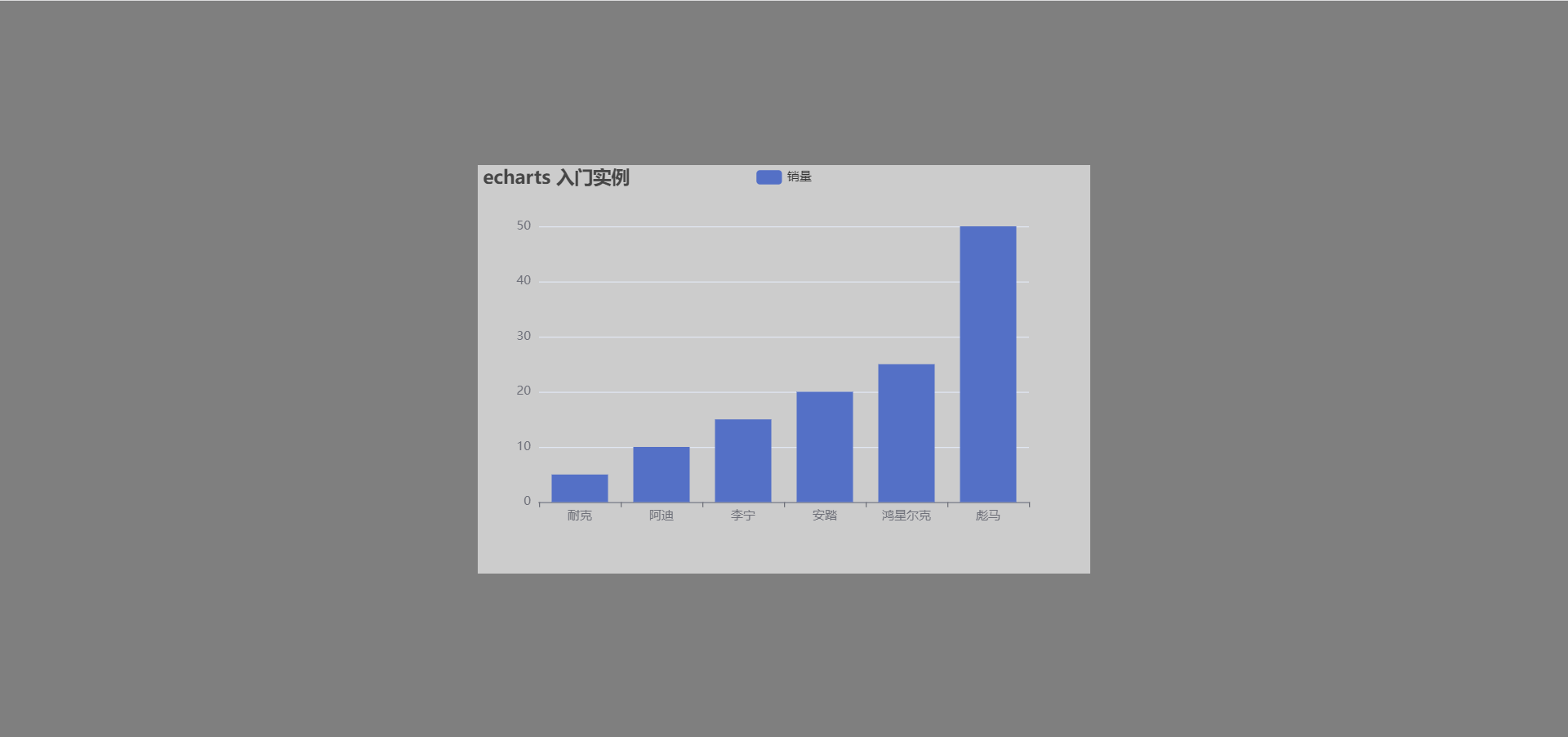

在这里插入图片描述

针对以上图表，提出以下问题：

整个图表的背景色如何设置？
* 最简单的方式，直接采用颜色主题，具体详见颜色主题专栏
title如何设置样式、位置？
* legend. orient: 图例列表的布局朝向。‘horizontal’ | ‘vertical’
* legend. itemGap: 图例每项之间的间隔。横向布局时为水平间隔，纵向布局时为纵向间隔。
* legend. itemWidth：图例标记的图形宽度。（legend图形的宽度）
legend如何设置样式（例如自定义颜色，字体大小等）
如何自定义柱子的样式？

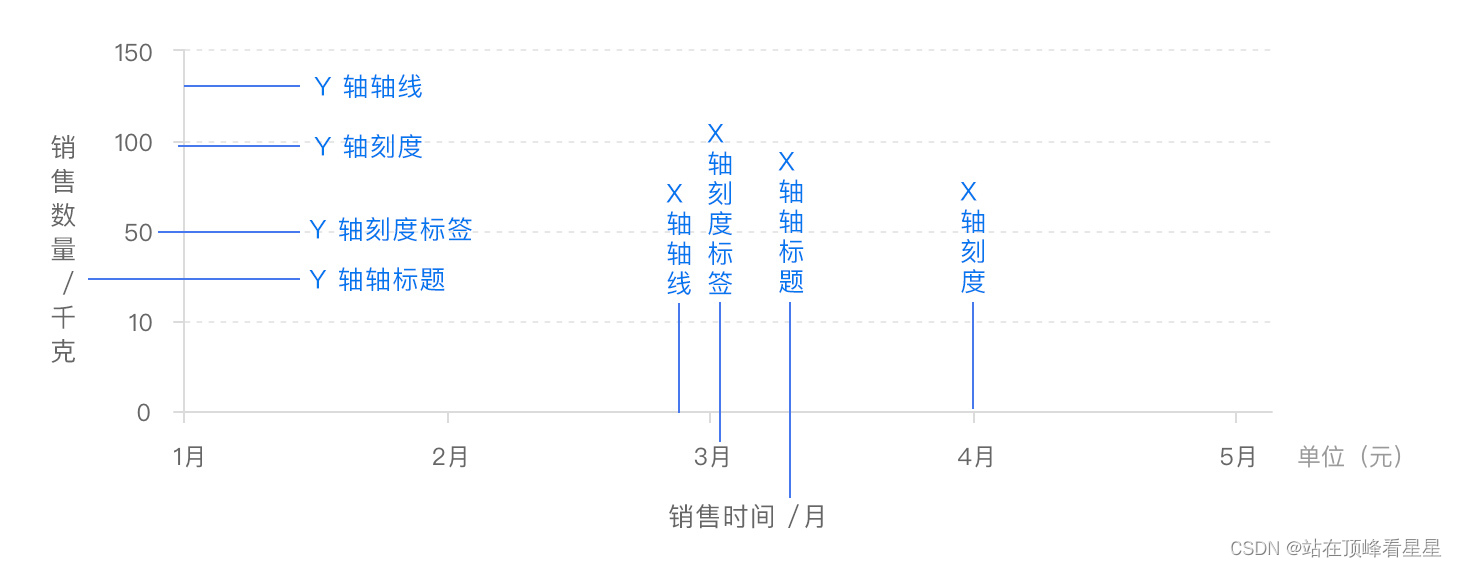

y轴刻度值如何自定义？
x轴文本如何设置斜体，内容较多时如何换行？
x轴上的每个柱子、刻度值如何放在刻度线的中间位置？
如何去除、自定义每列数据顶部的刻度线？
如何设置title和图表之间的间距？
列数据较多时，如何让柱宽度固定?

图表容器及大小：

场景一：

通常来说，需要在 HTML 中先定义一个

节点，并且通过 CSS 使得该节点具有宽度和高度。初始化的时候，传入该节点，图表的大小默认即为该节点的大小，除非声明了 opts.width 或 opts.height 将其覆盖。

<div id="main" style="width: 600px;height:400px;"></div>
<script type="text/javascript">
  var myChart = echarts.init(document.getElementById('main'));
</script>

需要注意的是，使用这种方法在调用 echarts.init 时需保证容器已经有宽度和高度了。

场景二：

如果图表容器不存在宽度和高度，或者，你希望图表宽度和高度不等于容器大小，也可以在初始化的时候指定大小。

<div id="main"></div>
<script type="text/javascript">
  var myChart = echarts.init(document.getElementById('main'), null, {
    width: 600,
    height: 400
  });
</script>

场景三：

相应容器的大小并改变图表的大小

比如，图表容器是一个高度为 400px、宽度为页面 100% 的节点，你希望在浏览器宽度改变的时候，始终保持图表宽度是页面的 100%。

这种情况下，可以监听页面的 window.onresize 事件获取浏览器大小改变的事件，然后调用 echartsInstance.resize 改变图表的大小。

<style>
  #main,
  html,
  body {
    width: 100%;
  }
  #main {
    height: 400px;
  }
</style>
<div id="main"></div>
<script type="text/javascript">
  var myChart = echarts.init(document.getElementById('main'));
  window.onresize = function() {
    myChart.resize();
  };
</script>

场景四：

容器大小自适应浏览器窗口，图表大小不完全等于容器大小，那么如何实现图表大小不等于容器大小的效果？

const myChart = document.getElementById('main');
window.onresize = function () {
    myChart.resize({
        width: 800,
        height: 400
    });
}

场景五：

容器节点被销毁以及被重建时

假设页面中存在多个标签页，每个标签页都包含一些图表。当选中一个标签页的时候，其他标签页的内容在 DOM 中被移除了。这样，当用户再选中这些标签页的时候，就会发现图表“不见”了。

本质上，这是由于图表的容器节点被移除导致的。即使之后该节点被重新添加，图表所在的节点也已经不存在了。

正确的做法是，在图表容器被销毁之后，调用 echartsInstance.dispose 销毁实例，在图表容器重新被添加后再次调用 echarts.init 初始化。

样式

颜色主题（Theme）
调色盘
直接样式设置（itemStyle、lineStyle、areaStyle、label、…）
视觉映射（visualMap）

颜色主题

最简单的更改全局样式的方式，是直接采用颜色主题（theme）。

ECharts5 除了一贯的默认主题外，还内置了’dark’主题。可以像这样切换成深色模式：

var myChart = echarts.init(dom, 'dark');

其他的主题详见：ECharts官网 ——> 文档 ——> 使用手册 ——> 概念篇 ——> 样式 ——> 颜色主题（Theme）

调色盘

调色盘，可以在 option 中设置。它给定了一组颜色，图形、系列会自动从其中选择颜色。可以设置全局的调色盘，也可以设置系列自己专属的调色盘。

option = {
  // 全局调色盘。
  color: [
    '#c23531',
    '#2f4554',
    '#61a0a8',
    '#d48265',
    '#91c7ae',
    '#749f83',
    '#ca8622',
    '#bda29a',
    '#6e7074',
    '#546570',
    '#c4ccd3'
  ],

  series: [
    {
      type: 'bar',
      // 此系列自己的调色盘。
      color: [
        '#dd6b66',
        '#759aa0',
        '#e69d87',
        '#8dc1a9',
        '#ea7e53',
        '#eedd78',
        '#73a373',
        '#73b9bc',
        '#7289ab',
        '#91ca8c',
        '#f49f42'
      ]
      // ...
    },
    {
      type: 'pie',
      // 此系列自己的调色盘。
      color: [
        '#37A2DA',
        '#32C5E9',
        '#67E0E3',
        '#9FE6B8',
        '#FFDB5C',
        '#ff9f7f',
        '#fb7293',
        '#E062AE',
        '#E690D1',
        '#e7bcf3',
        '#9d96f5',
        '#8378EA',
        '#96BFFF'
      ]
      // ...
    }
  ]
};

问题：这个东东具体如何使用？

直接的样式设置 itemStyle, lineStyle, areaStyle, label, …

直接的样式设置是比较常用设置方式。纵观 ECharts 的 option 中，很多地方可以设置 itemStyle、lineStyle、areaStyle、label 等等。这些的地方可以直接设置图形元素的颜色、线宽、点的大小、标签的文字、标签的样式等等。

一般来说，ECharts 的各个系列和组件，都遵从这些命名习惯，虽然不同图表和组件中，itemStyle、label 等可能出现在不同的地方。

高亮样式: emphasis

在鼠标悬浮到图形元素上时，一般会出现高亮的样式。默认情况下，高亮的样式是根据普通样式自动生成的。但是高亮的样式也可以自己定义，主要是通过 emphasis 属性来定制。emphsis 中的结构，和普通样式的结构相同，例如：

option = {
  series: {
    type: 'scatter',

    // 普通样式。
    itemStyle: {
      // 点的颜色。
      color: 'red'
    },
    label: {
      show: true,
      // 标签的文字。
      formatter: 'This is a normal label.'
    },

    // 高亮样式。
    emphasis: {
      itemStyle: {
        // 高亮时点的颜色。
        color: 'blue'
      },
      label: {
        show: true,
        // 高亮时标签的文字。
        formatter: 'This is a emphasis label.'
      }
    }
  }
};

注意：在 ECharts4 以前，高亮和普通样式的写法，是这样的：

option = {
  series: {
    type: 'scatter',

    itemStyle: {
      // 普通样式。
      normal: {
        // 点的颜色。
        color: 'red'
      },
      // 高亮样式。
      emphasis: {
        // 高亮时点的颜色。
        color: 'blue'
      }
    },

    label: {
      // 普通样式。
      normal: {
        show: true,
        // 标签的文字。
        formatter: 'This is a normal label.'
      },
      // 高亮样式。
      emphasis: {
        show: true,
        // 高亮时标签的文字。
        formatter: 'This is a emphasis label.'
      }
    }
  }
};

这种写法仍然被兼容，但是，不再推荐。事实上，多数情况下，开发者只想配置普通状态下的样式，而使用默认的高亮样式。所以在 ECharts4 中，支持不写 normal 的配置方法（即前一个代码片段里的写法），使得配置项更扁平简单。

通过VisualMap组件设定样式

该方法暂时不做研究，此处有几个概念需要了解一下：

VisualMap是视觉映射组件
视觉编码
视觉元素
视觉通道

数据集

数据集（dataset）是专门用来管理数据的组件。

虽然每个系列都可以在 series.data 中设置数据，但是从 ECharts4 支持数据集开始，更推荐使用数据集来管理数据。因为这样，数据可以被多个组件复用，也方便进行 “数据和其他配置” 分离的配置风格。毕竟，在运行时，数据是最常改变的，而其他配置大多并不会改变。

在系列中设置数据

在数据集中设置数据

数据设置在数据集(dataset)中的好处：

能够贴近数据可视化的常见思维方式：(Ⅰ) 提供数据 (Ⅱ) 指定数据到视觉的映射，从而形成图表。
数据和其他配置可以被分离开来。数据常变，其他配置常不变。分开易于分别管理。
数据可以被多个系列或者组件复用，对于大数据量的场景，不必为每个系列创建一份数据。
支持更多的数据的常用格式，例如二维数组、对象数组等，一定程度上避免使用者为了数据格式而进行转换。

下面是一个最简单的 dataset 的例子：

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.2.2/dist/echarts.js"></script>
    <style>
      * {
        margin: 0;
        padding: 0;
      }

      body {
        background: rgba(0, 0, 0, 0.5);
      }

      #main {
        position: absolute;
        top: 50%;
        left: 50%;
        transform: translate(-50%, -50%);
        background: #ccc;
      }
    </style>
  </head>

  <body>
    <div id="main" style="width: 600px; height: 400px"></div>
    <script>
      // 初始化实例
      const myChart = echarts.init(document.getElementById("main"));

      // 指定图表的配置项和数据
      const option = {
        title: {
          text: '2022代码产出'
        },
        legend: {},
        tooltip: {},
        // 声明一个x轴，类目轴（category），默认情况下，类目轴对应dataset的第一列
        xAxis: { type: 'category' },
        // 声明一个y轴，数值轴
        yAxis: {},
        // 声明多个bar系列，每个系列会对应到dataset的每一列
        series: [
          { type: 'bar' },
          { type: 'bar' },
          { type: 'bar' },
        ],
        dataset: {
          source: [
            ['', '2015', '2016', '2017'], // 此列数据第一个值，官方填充了product，是否是特指
            ['app开发', 100, 200, 300],
            ['web开发', 120, 220, 320],
            ['hybrid开发', 110, 120, 130]
          ]
        }
      };
      // 显示图表
      myChart.setOption(option);
    </script>
  </body>
</html>

或

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.2.2/dist/echarts.js"></script>
    <style>
      * {
        margin: 0;
        padding: 0;
      }

      body {
        background: rgba(0, 0, 0, 0.5);
      }

      #main {
        position: absolute;
        top: 50%;
        left: 50%;
        transform: translate(-50%, -50%);
        background: #ccc;
      }
    </style>
  </head>

  <body>
    <div id="main" style="width: 600px; height: 400px"></div>
    <script>
      // 初始化实例
      const myChart = echarts.init(document.getElementById("main"));

      // 指定图表的配置项和数据
      const option = {
        title: {
          text: '2022代码产出'
        },
        legend: {},
        tooltip: {},
        // 声明一个x轴，类目轴（category），默认情况下，类目轴对应dataset的第一列
        xAxis: { type: 'category' },
        // 声明一个y轴，数值轴
        yAxis: {},
        // 声明多个bar系列，每个系列会对应到dataset的每一列
        series: [
          { type: 'bar' },
          { type: 'bar' },
          { type: 'bar' },
        ],
        dataset: {
          // 用 dimensions 指定了维度的顺序。直角坐标系中，如果 X 轴 type 为 category，
          // 默认把第一个维度映射到 X 轴上，后面维度映射到 Y 轴上。
          // 如果不指定 dimensions，也可以通过指定 series.encode
          // 完成映射，参见后文。
          dimensions: ['product', '2015', '2016', '2017'],
          source: [
            { product: 'app开发', '2015': 100, '2016': 200, '2017': 300 },
            { product: 'web开发', '2015': 120, '2016': 220, '2017': 320  },
            { product: 'hybrid开发', '2015': 110, '2016': 120, '2017': 130 },
          ]
        }
      };
      // 显示图表
      myChart.setOption(option);
    </script>
  </body>
</html>

把数据集（ dataset ）的行或列映射为系列（series）

指定数据集的行(row)还是列(column)映射为系列(series)，使用 series.seriesLayoutBy 属性配置，可取值有：

column：默认值。系列被安放到 dataset 的列上面。
row：系列被安放到 dataset 的行上面。

option = {
  legend: {},
  tooltip: {},
  dataset: {
    source: [
      ['product', '2012', '2013', '2014', '2015'],
      ['Matcha Latte', 41.1, 30.4, 65.1, 53.3],
      ['Milk Tea', 86.5, 92.1, 85.7, 83.1],
      ['Cheese Cocoa', 24.1, 67.2, 79.5, 86.4]
    ]
  },
  xAxis: [
    { type: 'category', gridIndex: 0 },
    { type: 'category', gridIndex: 1 }
  ],
  yAxis: [{ gridIndex: 0 }, { gridIndex: 1 }],
  grid: [{ bottom: '55%' }, { top: '55%' }],
  series: [
    // 这几个系列会出现在第一个直角坐标系中，每个系列对应到 dataset 的每一行。
    { type: 'bar', seriesLayoutBy: 'row' },
    { type: 'bar', seriesLayoutBy: 'row' },
    { type: 'bar', seriesLayoutBy: 'row' },
    // 这几个系列会出现在第二个直角坐标系中，每个系列对应到 dataset 的每一列。
    { type: 'bar', xAxisIndex: 1, yAxisIndex: 1 },
    { type: 'bar', xAxisIndex: 1, yAxisIndex: 1 },
    { type: 'bar', xAxisIndex: 1, yAxisIndex: 1 },
    { type: 'bar', xAxisIndex: 1, yAxisIndex: 1 }
  ]
};

维度

常用图表所描述的数据大部分是“二维表”结构。

当我们把系列(series)对应到列的时候，那么：

每一列就是一个维度（dimensions）
每一行称为数据项（item）

反之，当我们把系列（series）对应到行的时候，那么：

每一行就是一个维度（demensions）
每一列称为数据项（item）

维度可以有单独的名字，便于在图表中显示。维度名（dimensions name）可以定义在dataset的第一行或者第一列。从第二行开始才是正式数据

指定dataset的第一行（列）是否是维度：

dataset.source中的第一行（或第一列）是否包含维度名，ECharts会自动探索，也可以手动设置，如果在 dataset.dimensions 中定义了，优先使用定义的：

dataset.sourceHeader: true 显示声明第一行（列）就是维度
dataset.sourceHeader: false 表明第一行（列）就是数据

维度的定义（维度名、维度类型）：

? 简单理解：维度可以理解成为柱子的种类，默认显示在tooltip中的title

dataset.dimensions
sersies.dimensions

维度总结:

系列(series)	行/列(column/row)	维度(dimensions)	类目
列（column）	列（column）	列（column）	行
行（row）	行（row）	行（row）	列

demo1:

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.2.2/dist/echarts.js"></script>
    <style>
      * {
        margin: 0;
        padding: 0;
      }

      body {
        background: rgba(0, 0, 0, 0.5);
      }

      #main {
        background: #ccc;
      }
    </style>
  </head>

  <body>
    <div id="main" style="width: 600px; height: 400px"></div>
    <script>
      // 初始化实例
      const myChart = echarts.init(document.getElementById("main"));

      // 指定图表的配置项和数据
      const option = {
        title: {
          text: "2022代码产出",
        },
        legend: {},
        tooltip: {},
        xAxis: { type: "category" },
        yAxis: {},
        series: [
          { type: "bar" },
          { type: "bar" },
          { type: "bar" },
        ],
        dataset: {
          sourceHeader: false,
          dimensions: [null, "2015", "2016", "2017"],
          source: [
            ["app开发1", 100, 200, 300],
            ["web开发2", 220, 230, 240],
            ["hybrid开发3", 320, 330, 340]
          ]
        },
      };
      // 显示图表
      myChart.setOption(option);
    </script>
  </body>
</html>

demo2:

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.2.2/dist/echarts.js"></script>
    <style>
      * {
        margin: 0;
        padding: 0;
      }

      body {
        background: rgba(0, 0, 0, 0.5);
      }

      #main {
        background: #ccc;
      }
    </style>
  </head>

  <body>
    <div id="main" style="width: 600px; height: 400px"></div>
    <script>
      // 初始化实例
      const myChart = echarts.init(document.getElementById("main"));

      // 指定图表的配置项和数据
      const option = {
        title: {
          text: "2022代码产出",
        },
        legend: {},
        tooltip: {},
        xAxis: { type: "category" },
        yAxis: {},
        series: [
          // 系列与行对应，每一行就是一个维度，每一列就是一个类目
          { type: "bar", seriesLayoutBy: 'row' },
          { type: "bar", seriesLayoutBy: 'row' },
          { type: "bar", seriesLayoutBy: 'row' },
        ],
        dataset: {
          sourceHeader: false,
          dimensions: [null, "2015", "2016", "2017"],
          source: [
            ["app开发1", "web开发2", "hybrid开发3"],
            [100, 220, 320],
            [200, 230, 330],
            [300, 240, 340]
          ]
        },
      };
      // 显示图表
      myChart.setOption(option);
    </script>
  </body>
</html>
