[JavaScript知识库]echarts 源码分析 —— 基本内容

一：基本介绍

1、echarts 底层依赖 ZRender，一个轻量级的二维绘制库。

2、echarts 源码可以编译成三个版本，分别为完整版本、常用版本和精简版本，入口是下面三个文件。

????????

3、echarts 的基本使用：

/**
 * 1、基于准备好的 dom，初始化 echarts 实例，参数分别是 dom、theme 和 opts。
 *    1)、dom 是 echarts 挂载的容器。
 *    2)、theme 是图表主题，可以在 主题下载 - Apache ECharts 下载或者定义自己的主题。
 * ?   3)、opts 是一些基础配置项（宽高、渲染类型等）。
**/
let myChart = echarts.init(document.getElementById('main'));

// 2、构造自定义 option 对象，指定图表的配置项和数据
let option = {
  title: {
    text: '第一个 ECharts 实例'
  },
  tooltip: {},
  legend: {
    data: ['销量']
  },
  xAxis: {
    data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"]
  },
  yAxis: {},
  series: [{
    name: '销量',
    type: 'bar',
    data: [5, 20, 36, 10, 10, 20]
  }]
};

/**
 * 3、设置 options 配置，参数分别是 option，notMerge, lazyUpdate
 *    1)、option 是自定义的配置项
 *    2)、notMerge 布尔值：是否合并配置项
 *    3)、是否懒更新
**/
myChart.setOption(option);

二、深入源码

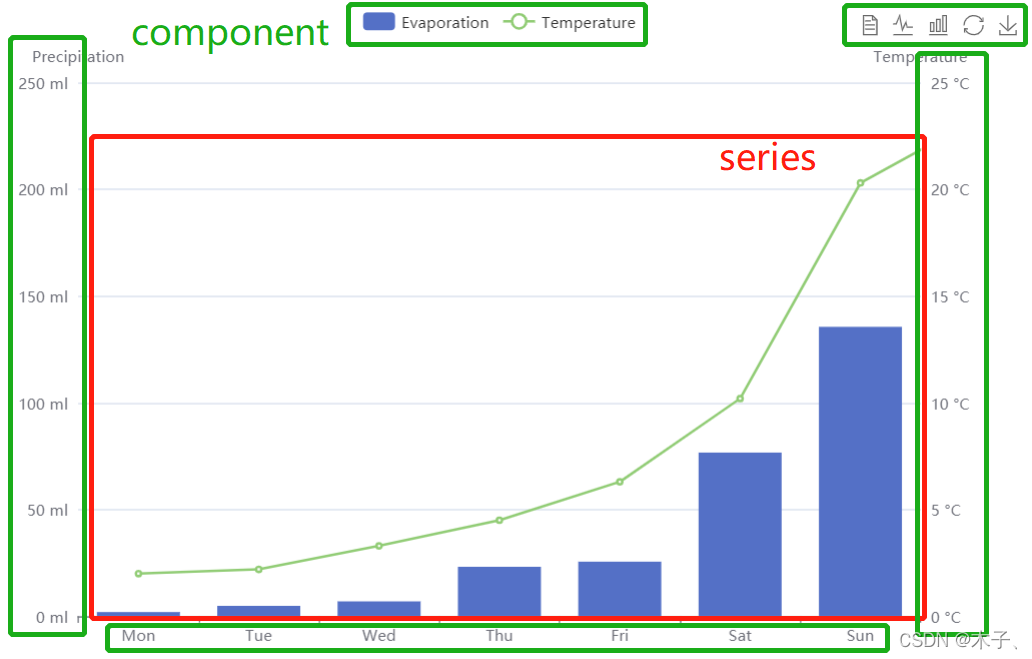

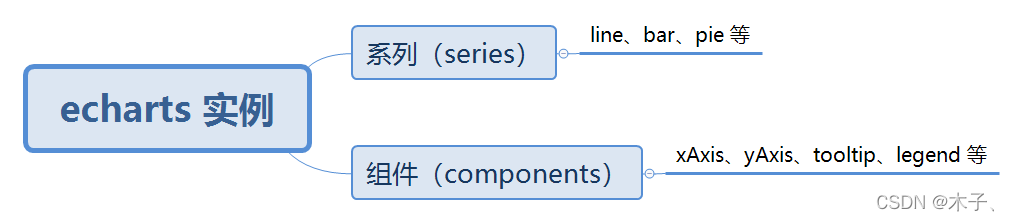

一些基本概念：

????????

????????

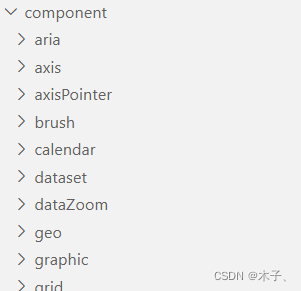

?源码 src 目录下：

????????

1、初始化的 init 方法：

/**
 * @param opts.devicePixelRatio 设备像素比，默认值是 window.devicePixelRatio
 * @param opts.renderer 渲染模式，支持 'canvas' 和 'svg'
 * @param opts.width 宽度
 * @param opts.height 高度
 * @param opts.locale 使用的语言，内置 'ZH' 和 'EN' 两个语言，可以通过 echarts.registerLocale 注册语言包
 * @param opts.useDirtyRect 是否开启脏矩形渲染，只有在 Canvas 渲染模式有效，默认为 false
 */
export function init(
    dom: HTMLElement,
    theme?: string | object,
    opts?: EChartsInitOpts
): EChartsType {
    // 已经初始化过的 echarts 实例，直接返回
    const existInstance = getInstanceByDom(dom);
    if (existInstance) {
        return existInstance;
    }

    // 构造 echarts 实例
    const chart = new ECharts(dom, theme, opts);
    // 生成 id，把实例以 id 为 key 保存在 instances 变量里
    chart.id = 'ec_' + idBase++;
    instances[chart.id] = chart;

    // 设置该 id 为 dom 的一个属性（dom.DOM_ATTRIBUTE_KEY = id）
    modelUtil.setAttribute(dom, DOM_ATTRIBUTE_KEY, chart.id);

    /**
     * enableConnect 更新状态，三个状态：
     *   CONNECT_STATUS_PENDING
     *   CONNECT_STATUS_UPDATING
     *   CONNECT_STATUS_UPDATED
     */
    enableConnect(chart);

    // 触发生命周期函数 afterinit，用户绑定事件
    lifecycle.trigger('afterinit', chart);

    return chart;
}

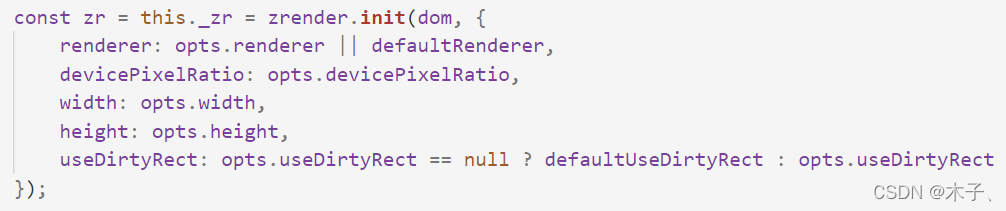

1）、init 方法里构造 echarts 实例：

????????最重要的就是调用 zrender.init 方法，传入 dom 和 opts 里的配置进行初始化，返回 zrender 实例。（这部分需要看 zrender 的源码）

2、setOption 方法（参数：option，notMerge，lazyUpdate）

/**
 * Usage:
 * chart.setOption(option, notMerge, lazyUpdate);
 * chart.setOption(option, {
 *     notMerge: ...,
 *     lazyUpdate: ...,
 *     silent: ...
 * });
 *
 * @param opts opts or notMerge.
 * @param opts.notMerge 是否不跟之前设置的 option 进行合并。默认为 false，使用普通合并。
 * @param opts.lazyUpdate 设置完 option 后是否不立即更新图表，默认为 false。
 * @param opts.silent 阻止调用 setOption 时抛出事件，默认为 false。
 * @param opts.replaceMerge 指定的组件会进行替换合并，默认值为 undefined。
 */
setOption<Opt extends ECBasicOption>(option: Opt, notMerge?: boolean | SetOptionOpts, lazyUpdate?: boolean): void {
    if (this._disposed) {
        disposedWarning(this.id);
        return;
    }

    let silent;
    let replaceMerge;
    let transitionOpt: SetOptionTransitionOpt;
    if (isObject(notMerge)) {
        lazyUpdate = notMerge.lazyUpdate;
        silent = notMerge.silent;
        replaceMerge = notMerge.replaceMerge;
        transitionOpt = notMerge.transition;
        notMerge = notMerge.notMerge;
    }

    this[IN_MAIN_PROCESS_KEY] = true;

    // 第一次 setOption || 不和之前的 option 合并
    if (!this._model || notMerge) {
        // 构造 OptionManager 实例，进行 option 配置管理
        const optionManager = new OptionManager(this._api);
        const theme = this._theme;
        // 构造 GlobalModel 实例，调用 init 方法进行初始化
        const ecModel = this._model = new GlobalModel();
        ecModel.scheduler = this._scheduler;
        ecModel.init(null, null, null, theme, this._locale, optionManager);
    }

    // setOption 之前先执行的函数列表 optionPreprocessorFuncs
    this._model.setOption(option as ECBasicOption, { replaceMerge }, optionPreprocessorFuncs);

    const updateParams = {
        seriesTransition: transitionOpt,
        optionChanged: true
    } as UpdateLifecycleParams;

    // 延迟更新
    if (lazyUpdate) {
        this[PENDING_UPDATE] = {
            silent: silent,
            updateParams: updateParams
        };
        this[IN_MAIN_PROCESS_KEY] = false;

        // `setOption(option, {lazyMode: true})` may be called when zrender has been slept.
        // It should wake it up to make sure zrender start to render at the next frame.
        this.getZr().wakeUp();
    }
    // 立刻更新
    else {
        // 准备更新
        prepare(this);

        // 进行更新
        updateMethods.update.call(this, null, updateParams);

        // Ensure zr refresh sychronously, and then pixel in canvas can be
        // fetched after `setOption`.
        this._zr.flush();

        this[PENDING_UPDATE] = null;
        this[IN_MAIN_PROCESS_KEY] = false;

        // silent 为 false 的时候，触发 flushpengding 操作
        flushPendingActions.call(this, silent);
        // 触发 update 事件
        triggerUpdatedEvent.call(this, silent);
    }
}
