Python 绘制探地雷达堆叠波形图

探地雷达图像有灰度图和波形图两种表达方式，gprmax 提供了绘制灰度图的工具箱，也可用 python 或 matlab 中 imshow 函数直接绘制灰度图，但是网上一些人绘制的堆叠波形图不够专业，本文分享绘制探地雷达堆叠波形图的方法。

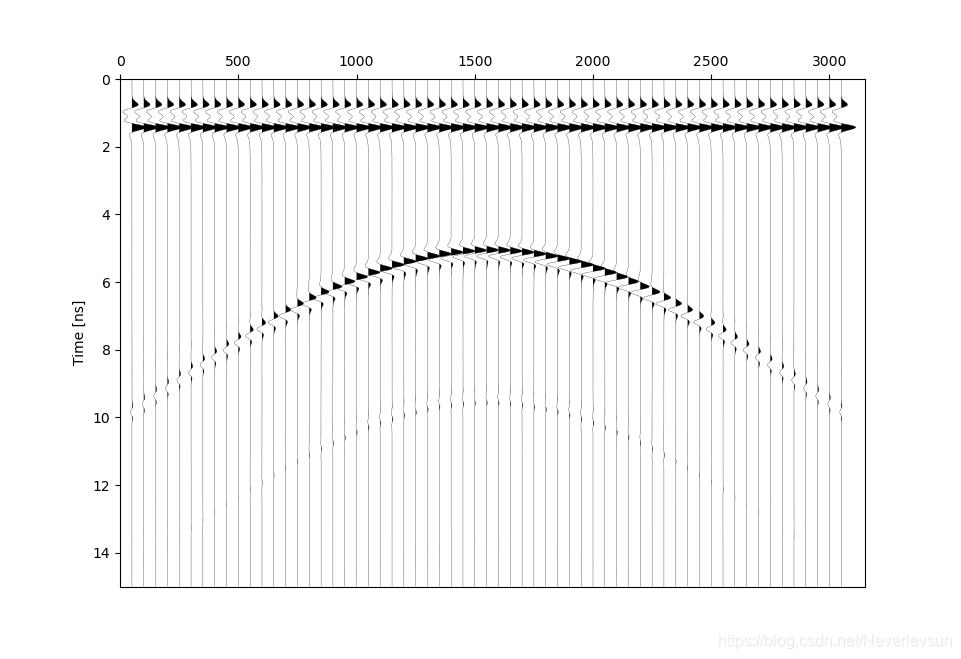

探地雷达堆叠波形图

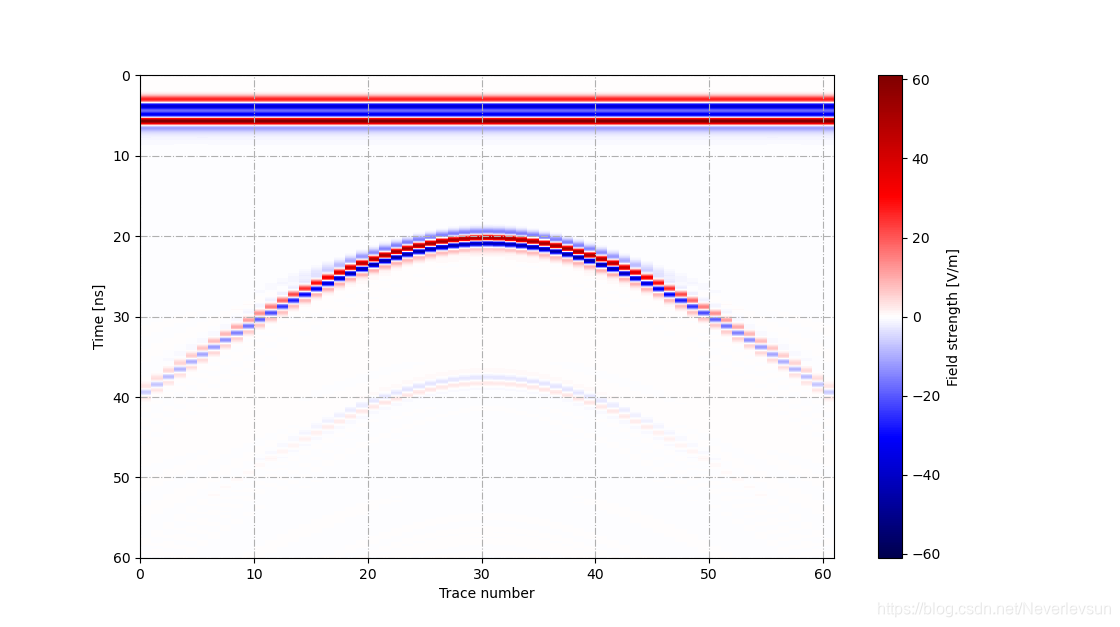

这是一个管线的探地雷达扫描剖面（B-Scan)

调整彩色为灰色

网上流传的绘制的探地雷达堆叠波形图如下图

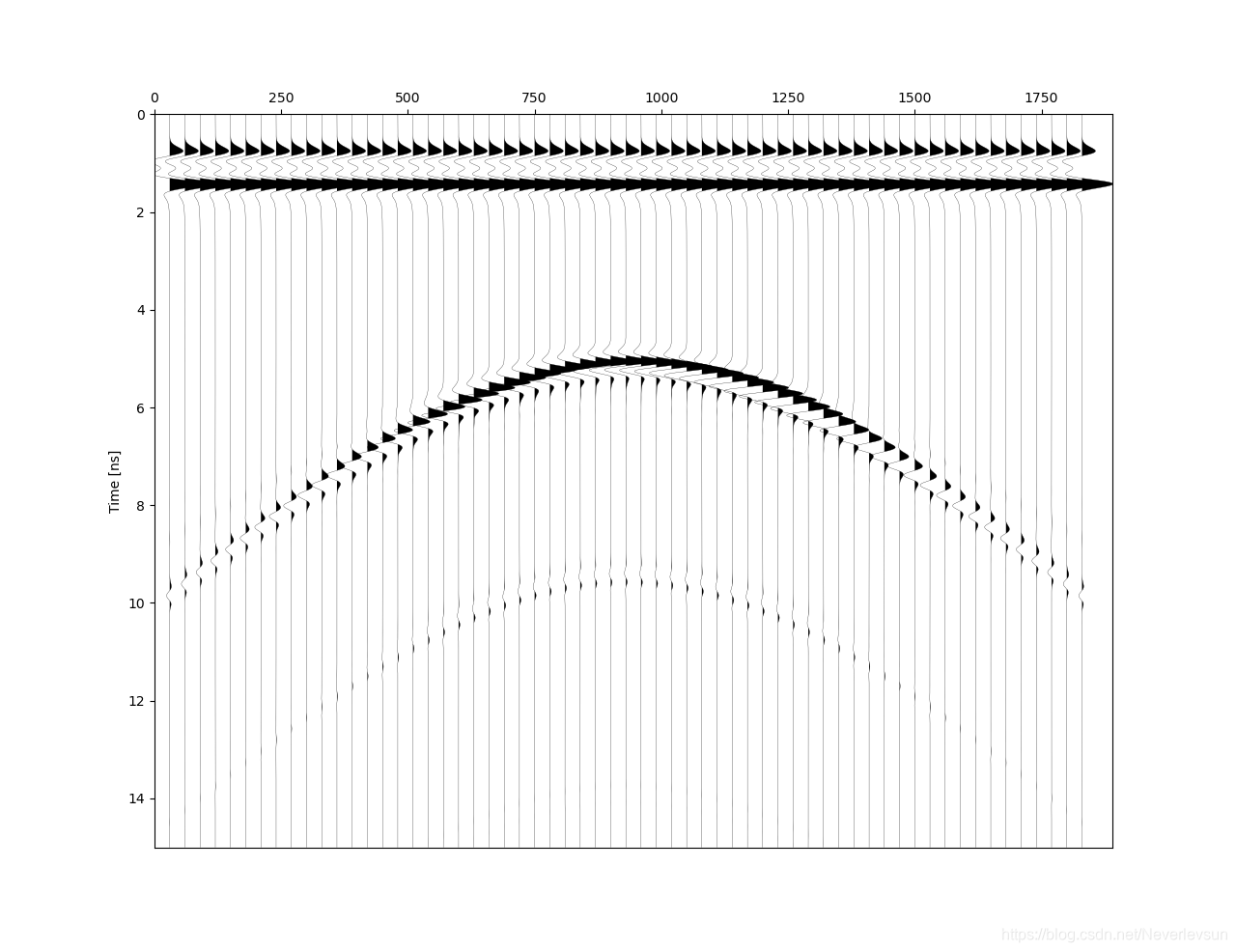

向老师请教后，比较标准的绘制方法。

不同幅度的图像。

python 代码

这里用到 python 的 matplotlib 库里面的 fill_betweenx 函数，用于曲线间填充颜色。

示例代码如下：

for i in range(trace_number):
    x = outputdata[:,i]+(i+1)*space_signal
    y = np.linspace(0,tw,len(outputdata))
    plt.plot(x, y, 'k',linewidth = 0.2)
    c = (i+1)*space_signal
    plt.fill_betweenx(y, c, x,where=x>c, facecolor = 'black')
plt.xlim(0, space_signal*(trace_number+2))
plt.ylim(0, tw)
# plt.xlabel('trace_number')
plt.ylabel('Time [ns]')
ax = plt.gca()
ax.invert_yaxis()
ax.xaxis.tick_top()
plt.show()
