本文介绍关于自动驾驶数据集KITTI的基本操作，包括Camera和LiDAR可视化教程，源码已上传：https://download.csdn.net/download/cg129054036/20907604
1. 数据准备
将 KITTI 数据 (calib, image_2, label_2, velodyne) 添加到 dataset/KITTI/object/training文件夹下。
目录文件结构如下：
├── dataset
│ ├── KITTI
│ │ ├── object
│ │ │ ├──KITTI
│ │ │ ├──ImageSets
│ │ │ ├──training
│ │ │ ├──calib & velodyne & label_2 & image_2
├── kitti_object.py
├── kitti_test.py
├── kitti_util.py
├── viz_util.py
2. Requirements
为了显示物体 2D bbox 和 3D bbox，Ubuntu系统需要安装以下工具：
- mayavi
- pillow
- vtk
- opencv
- PTL
- matplotlib
- numpy
3. 可视化操作
下面依次展示 KITTI 数据集可视化结果，可视化操作代码存放在 kitti_test.py 文件中，这里通过设置 data_idx=10 来展示编号为000010的数据，共有9种可视化操作，依次为：
- 图片显示
- 图片上绘制2D bbox
- 图片上绘制3D bbox
- Lidar在图片上投影
- LidarFOV图
- Lidar三维可视化
- Lidar绘制3D bbox
- Lidar鸟瞰图
- Lidar鸟瞰图绘制2D bbox
代码中dataset需要修改为数据集实际路径。
def visualization():
import mayavi.mlab as mlab
dataset = kitti_object(os.path.join(ROOT_DIR, '../dataset/KITTI/object'))
# determine data_idx
data_idx = 10
# Load data from dataset
objects = dataset.get_label_objects(data_idx)
print("There are %d objects.", len(objects))
img = dataset.get_image(data_idx)
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
img_height, img_width, img_channel = img.shape
pc_velo = dataset.get_lidar(data_idx)[:,0:3]
calib = dataset.get_calibration(data_idx)
(1) 图片显示
Image.fromarray(img).show()
(2) 图片上绘制2D bbox
这里KITTI 数据集给出了目标在图片上的坐标位置 （Xmin, Ymin, Xmax， Ymax），直接绘图即可。
show_image_with_boxes(img, objects, calib, False)
(3) 图片上绘制3D bbox
绘制物体 3D bbox时，需要进行坐标系转换，KITTI 数据集中给出的是物体在相机坐标系的位置 (x,y,z)，根据物体 bbox 尺寸(h,w,l) 首先计算 3D bbox 8个顶点坐标，然后借助标定文件将其转换为图片坐标系坐标 (u, v)。
show_image_with_boxes(img, objects, calib, True)
(4) Lidar在图片上投影
将 Lidar 坐标下各 point 坐标转换为图片坐标系下坐标，然后根据图片尺寸选取投影点。
show_lidar_on_image(pc_velo, img, calib, img_width, img_height)
(5) LidarFOV图
imgfov_pc_velo, pts_2d, fov_inds = get_lidar_in_image_fov(pc_velo, calib, 0, 0, img_width, img_height, True)
draw_lidar(imgfov_pc_velo, show=True)
(6) Lidar三维可视化
draw_lidar(pc_velo, show=True)
(7) Lidar绘制3D bbox
绘制Lidar3D bbox时，需要进行坐标系转换，KITTI 数据集中给出的是物体在相机坐标系的位置(x,y,z)，这里借助标定文件将其转换为Lidar坐标系下位置，同时借助物体bbox 尺寸(h,w,l)计算3D框8个顶点坐标。
show_lidar_with_boxes(pc_velo, objects, calib, True, img_width, img_height)
(8) Lidar鸟瞰图
鸟瞰图绘制时将点云数据进行了预处理，只选取 x 坐标位于[0,70.4]，y坐标位于[-40,40]的有效点。
show_lidar_topview(pc_velo, objects, calib)
(9) Lidar鸟瞰图绘制2D bbox

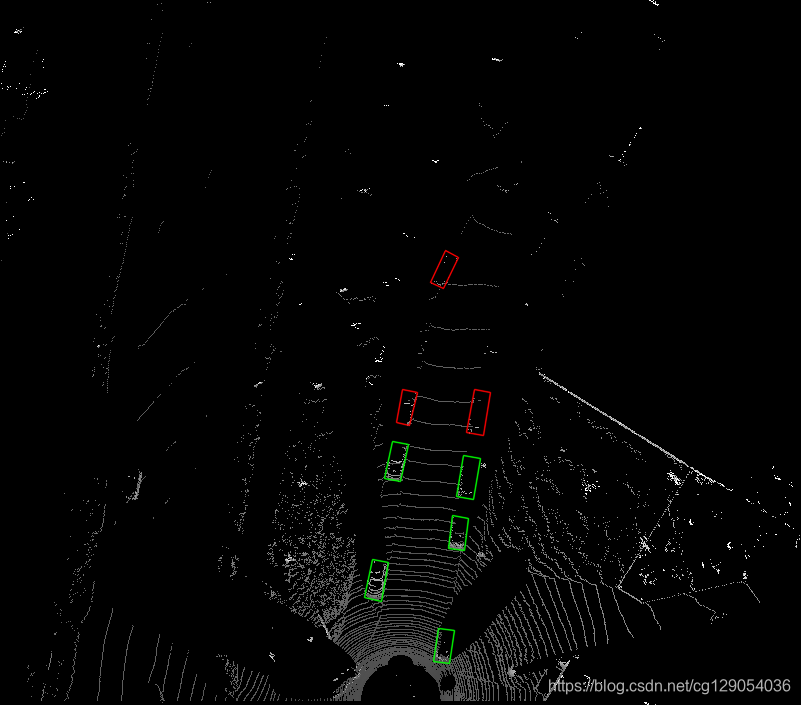

绘制时为了区分物体距激光雷达距离，将30米内目标使用绿色标志，30米-50米内目标使用红色标志，50米以外目标使用蓝色标志（场景0000010无此距离目标。）
img1 = cv2.imread('000010_BEV.png')
img = cv2.cvtColor(img1, cv2.COLOR_BGR2RGB)
show_lidar_topview_with_boxes(img1, objects, calib)
