[Python知识库]Python数学建模系列（八）：图论

前言

Hello！小伙伴！
非常感谢您阅读海轰的文章，倘若文中有错误的地方，欢迎您指出～
?
自我介绍 ?(?ˊ?ˋ)?
昵称：海轰
标签：程序猿｜C++选手｜学生
简介：因C语言结识编程，随后转入计算机专业，有幸拿过一些国奖、省奖…已保研。目前正在学习C++/Linux/Python
学习经验：扎实基础 + 多做笔记 + 多敲代码 + 多思考 + 学好英语！
?
初学Python 小白阶段
文章仅作为自己的学习笔记用于知识体系建立以及复习
题不在多学一题懂一题
知其然知其所以然！

往期文章

Python数学建模系列（一）：规划问题之线性规划

Python数学建模系列（二）：规划问题之整数规划

Python数学建模系列（三）：规划问题之非线性规划

Python数学建模系列（四）：数值逼近

Python数学建模系列（五）：微分方程

Python数学建模系列（六）：蒙特卡洛算法

Python数学建模系列（七）：差分

1 图论模型 - Dijkstra

Dijkstra算法能求一个顶点到另一顶点最短路径。

基础概念

无向图：若图中的每条边都是没有方向的，则称该图为无向图。
有向图：若图中的每条边都是有方向的，则称该图为有向图。
混合图：若图中的部分边是有方向的，而部分边是无方向的，则称该图为混合图。

样例1

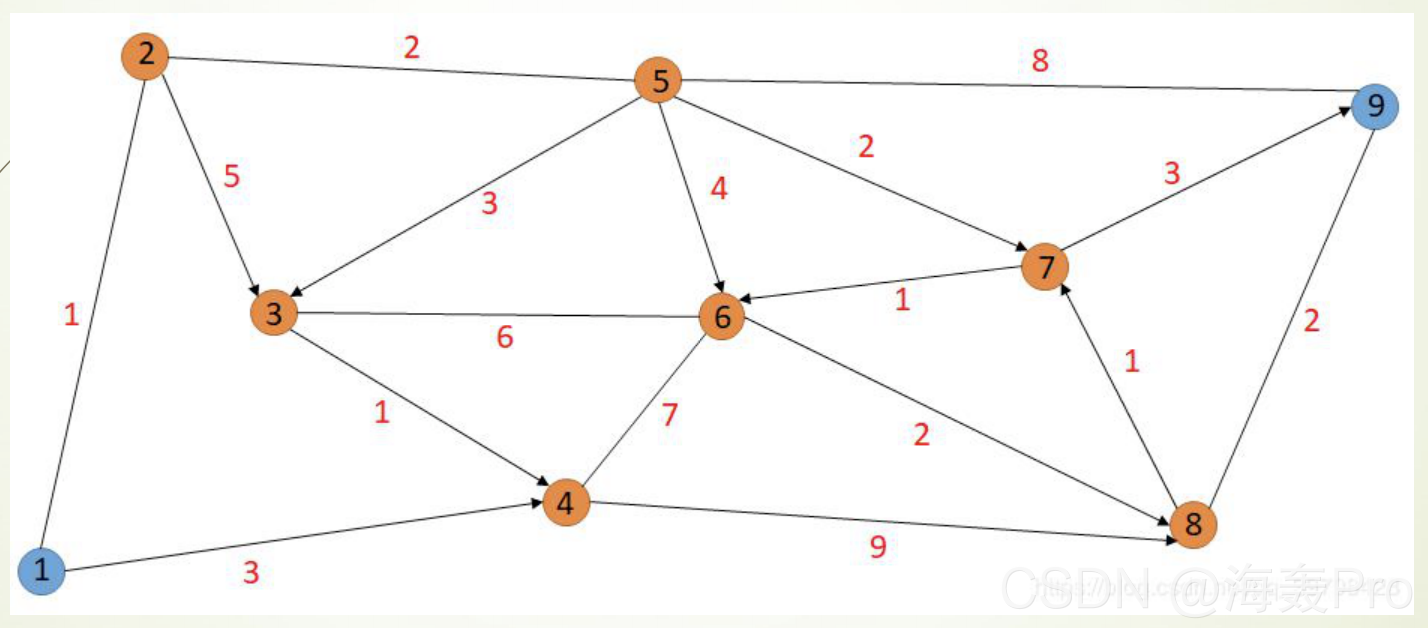

如下图所示，我们需要从①点走到⑨点，每条边的红色数字代表这条边的长度，我们如何找到①到⑨的最短路径呢？

在这里插入图片描述
步骤：

将①标记为P，其它标记为T，找出从①出发当前最短的边所到的点，将该点的T改为P
将所有P点找到可以到达的T标记点上最短的边，将到达的点T改为P
重复步骤，指导终点的T变为P

过程展示：圈加数字代表每个顶点，()内数字代表当前行走的距离

1.①(0)
2.①②(1)
3.①②⑤(3)
4.①②⑤(3) ???? ①④(3)
5.①②⑤⑦(5) ????①④(3)
6.①②⑤⑦⑥(6) ????①④(3)
7.①②⑤⑦⑥(6) ????①②⑤③(6) ????①④(3)
8.①②⑤⑦⑥(6) ????①②⑤③④(7) ????①④(3)
9.①②⑤⑦⑥⑧(8) ????①②⑤③④(7) ????①④(3)
10.①②⑤⑦⑥⑧(8) ????①②⑤⑦⑨(8) ????①②⑤③④(7) ????①④(3)

所以最短的路径是 ① ② ⑤ ⑦ ⑨，长度为8

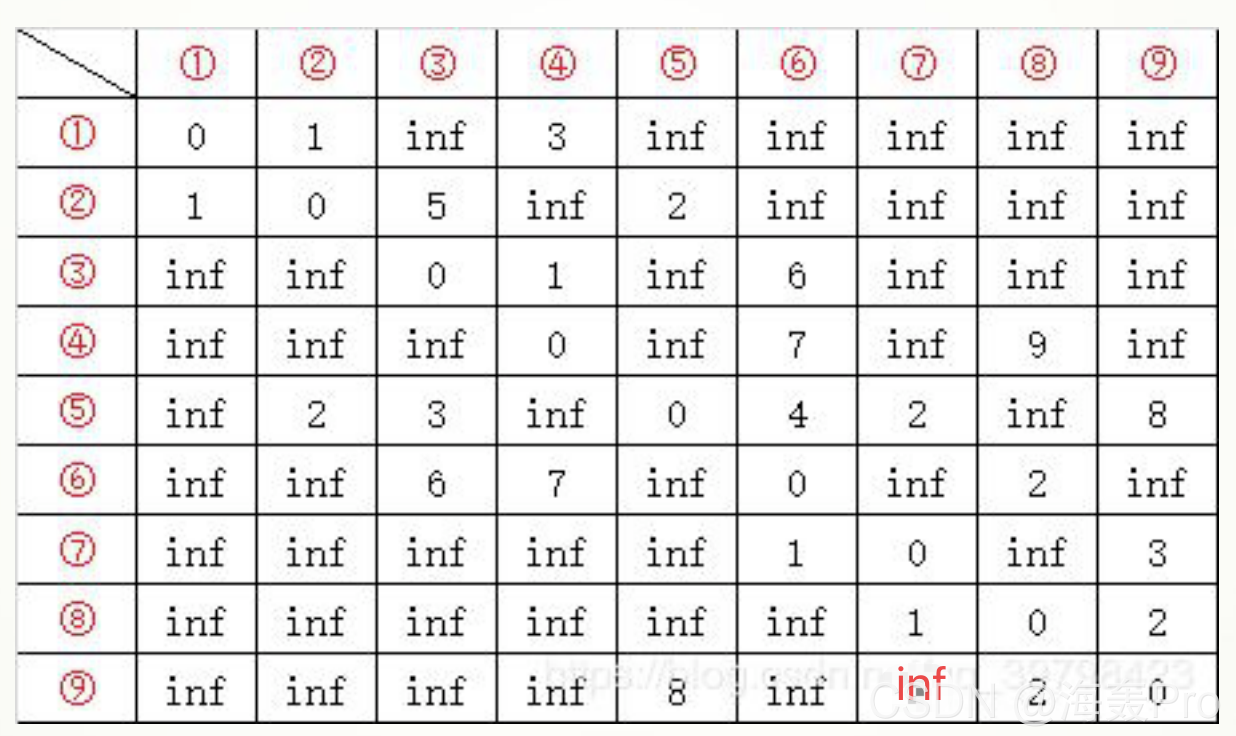

带权邻接矩阵：带权邻接矩阵是表示顶点相邻关系的矩阵，例如上面那个图的带权邻接矩阵如下

在这里插入图片描述

注意：原PPT中有错误， 点9 -> 点7 应该为inf （上图已经修改）

每个点和自己的距离为0（主对角线上元素都是零）

在图上相邻两个点的如果是连通的，距离就是矩阵的值，无向的关于主对角线对称；有向的只有可以过去的路有数值

无法连通的距离就是无穷，记为inf

Demo代码

# 运行环境：Vs Code
# PPT中代码有点错误 已经修改～
# 以下代码经测试 可行
from collections import defaultdict
from heapq import *
inf = 99999 # 不连通值
mtx_graph = [[0, 1, inf, 3, inf, inf, inf, inf, inf],
             [1, 0, 5, inf, 2, inf, inf, inf, inf],
             [inf, inf, 0, 1, inf, 6, inf, inf, inf],
             [inf, inf, inf, 0, inf, 7, inf, 9, inf],
             [inf, 2, 3, inf, 0, 4, 2, inf, 8],
             [inf, inf, 6, 7, inf, 0, inf, 2, inf],
             [inf, inf, inf, inf, inf, 1, 0, inf, 3],
             [inf, inf, inf, inf, inf, inf, 1, 0, 2],
             [inf, inf, inf, inf, 8, inf, inf, 2, 0]]
m_n = len(mtx_graph)#带权连接矩阵的阶数
edges = [] #保存连通的两个点之间的距离(点A、点B、距离)
for i in range(m_n):
    for j in range(m_n):
        if i!=j and mtx_graph[i][j]!=inf:
            edges.append((i,j,mtx_graph[i][j]))

def dijkstra(edges, from_node, to_node):
    go_path = []
    to_node = to_node-1
    g = defaultdict(list)
    for l,r,c in edges:
        # l:点A r:点B c:距离
        # 字典： 点A -> (距离，点B)
        g[l].append((c,r))
    q, seen = [(0, from_node-1, ())], set()
    while q:
        (cost, v1, path) = heappop(q)#堆弹出当前路径最小成本
        if v1 not in seen:
            seen.add(v1)
            path = (v1, path)
            if v1 == to_node:
                break
            for c, v2 in g.get(v1, ()):
                if v2 not in seen:
                    heappush(q, (cost+c, v2, path))

    if v1!=to_node:   #无法到达
        return float('inf'), []
    if len(path)>0:
        left=path[0]
        go_path.append(left)
        right=path[1]
        while len(right)>0:
            left=right[0]
            go_path.append(left)
            right=right[1]

        go_path.reverse() #逆序变换
        for i in range(len(go_path)): #标号加1
            go_path[i]=go_path[i]+1
    return cost, go_path
leght, path = dijkstra(edges, 1, 9)
print('最短距离为：'+str(leght))
print('前进路径为：'+str(path))

运行结果

最短距离为：8
前进路径为：[1, 2, 5, 7, 9]

在这里插入图片描述

2 图论模型-Floyd

Floyd算法通过动态规划解决任意两点间的最短路径（多源最短路径）的问题，可以正确处理负权的最短路径问题

关键原理：

$d [i] [j] = m i n (d [i] [k] + d [k] [j]) (1 < = k < = n)$
枚举中间点k，找到最小的 $d [i] [k] + d [k] [j]$ ，作为 $d [i] [j]$ 的最小值

关键结论：

假设i和j之间的最短路径上的结点集里(不包含i，j)，编号最大的一个是x.那么在外循环k = x时， $d [i] [j]$ 肯定得到了最小值.

强归纳法 :

设i到x中间编号最大的是x1，x到j中间编号最大的是x2.由于x是i到j中间编号最大的，那么显然 $x_1 < x , x_2 < x$

根据结论， $k= x_1$ 时候 $d [i] [x]$ 已经取得最小值， $k = x_2$ 时候 $d [x] [j]$ 已经取得最
小值

那么 $k = x$ 时， $d [i] [x]$ 和 $d [x] [j]$ 已经都取得最小值.

因此 $k = x$ 时，执行 $d [i] [j] = m i n (d [i] [j], d [i] [k] + d [k] [j]) 得 d [i] [j]$

样例2

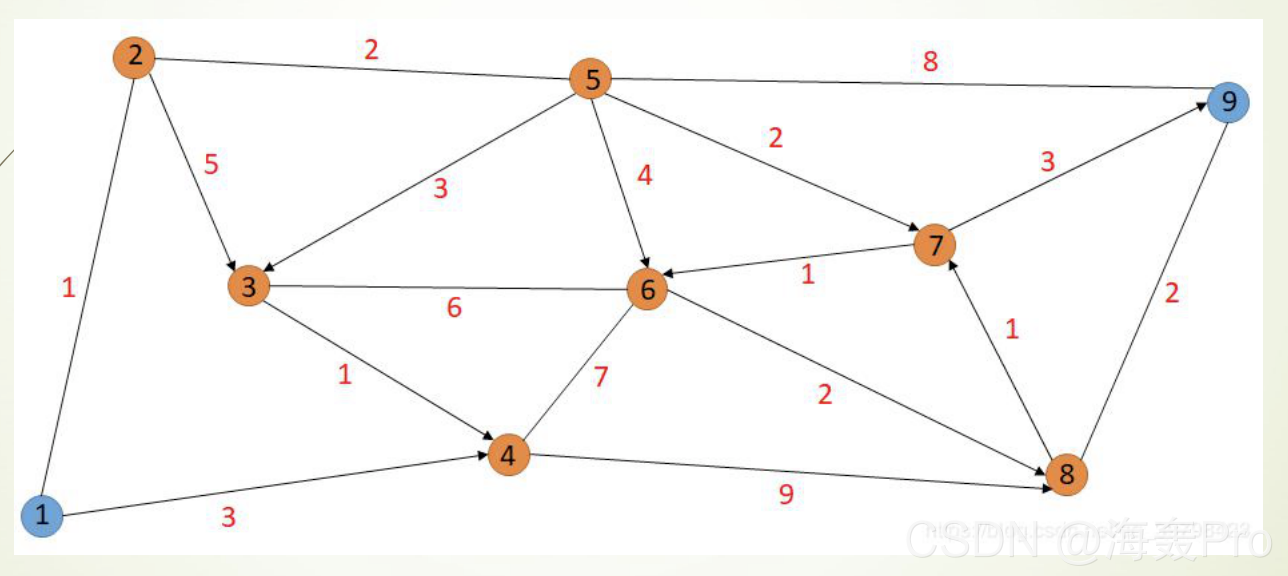

与样例1相似，只是这次我们求出从每一个点到其他点的最短距离和路径，每条边的红色数字代表这条边的长度。

在这里插入图片描述
Demo代码

from collections import defaultdict
from heapq import *
import numpy as np
inf = 99999 # 不连通值
mtx_graph = [[0, 1, inf, 3, inf, inf, inf, inf, inf],
             [1, 0, 5, inf, 2, inf, inf, inf, inf],
             [inf, inf, 0, 1, inf, 6, inf, inf, inf],
             [inf, inf, inf, 0, inf, 7, inf, 9, inf],
             [inf, 2, 3, inf, 0, 4, 2, inf, 8],
             [inf, inf, 6, 7, inf, 0, inf, 2, inf],
             [inf, inf, inf, inf, inf, 1, 0, inf, 3],
             [inf, inf, inf, inf, inf, inf, 1, 0, 2],
             [inf, inf, inf, inf, 8, inf, inf, 2, 0]]
def Floyd(graph):
    N=len(graph)
    A=np.array(graph)
    path=np.zeros((N,N))
    for i in range(0,N):
        for j in range(0,N):
            if A[i][j]!=inf:
                path[i][j]=j
    for k in range(0,N):
        for i in range(0,N):
            for j in range(0,N):
                # 原PPT这一句代码有错 写成了 A[i][j]+A[k][j]<A[i][j]
                # 正确应该是：A[i][k]+A[k][j]<A[i][j]
                if A[i][k]+A[k][j]<A[i][j]:
                    A[i][j]=A[i][k]+A[k][j]
                    path[i][j]=path[i][k]
    for i in range(0,N):
        for j in range(0,N):
            path[i][j]=path[i][j]+1
    print('距离 = ')
    print(A)
    print('路径 = ')
    print(path)

Floyd(mtx_graph)

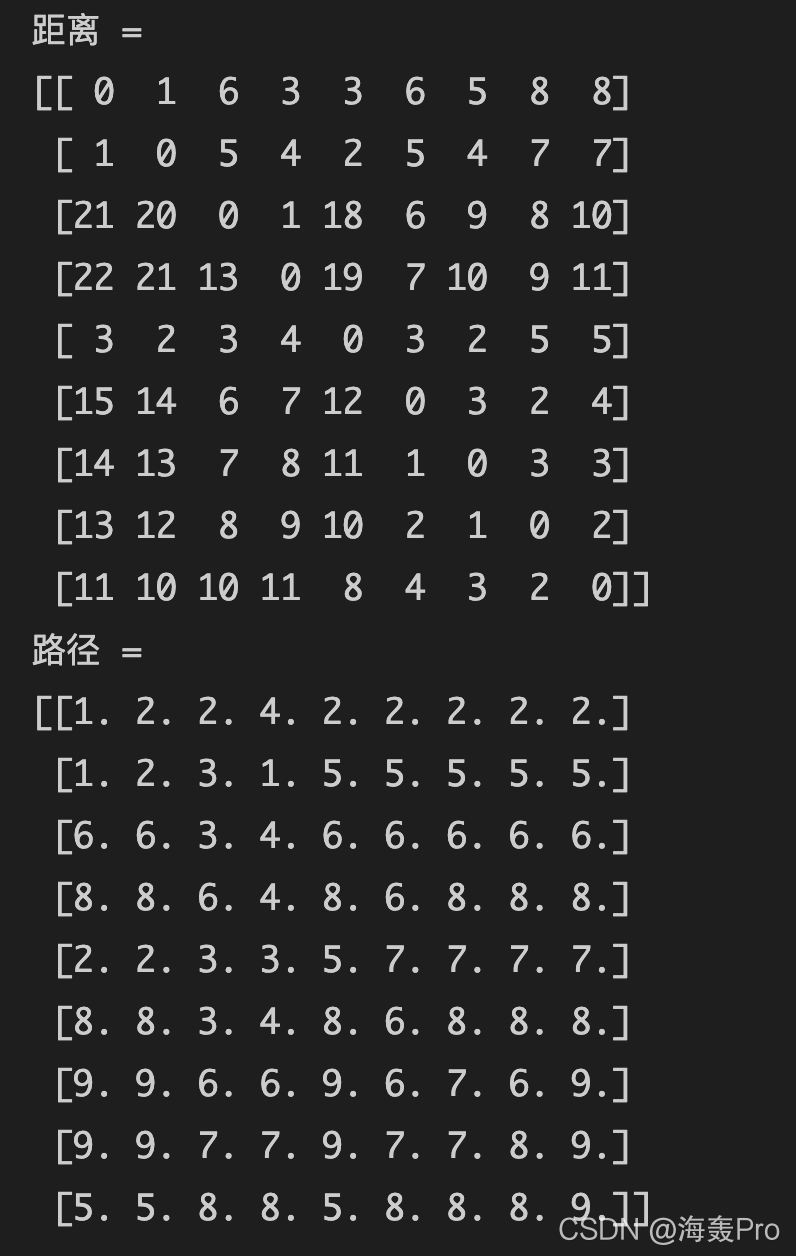

运行结果

在这里插入图片描述

注意：原PPT 结果中最后一行又错应该是 5. 5. 8. 8. 5. 8. 8. 8. 9. PPT中是： 5. 5. 7. 7. 5. 7. 7. 8. 9. 因为在最初的 mtx_graph 设置就错了：点9到点7 应该是inf 而不是 3

结论：

从点1 到点9 的距离为8（结果中“距离”矩阵中第一行第九列数值）
路径为【1 - 2 - 5 - 7 - 9】

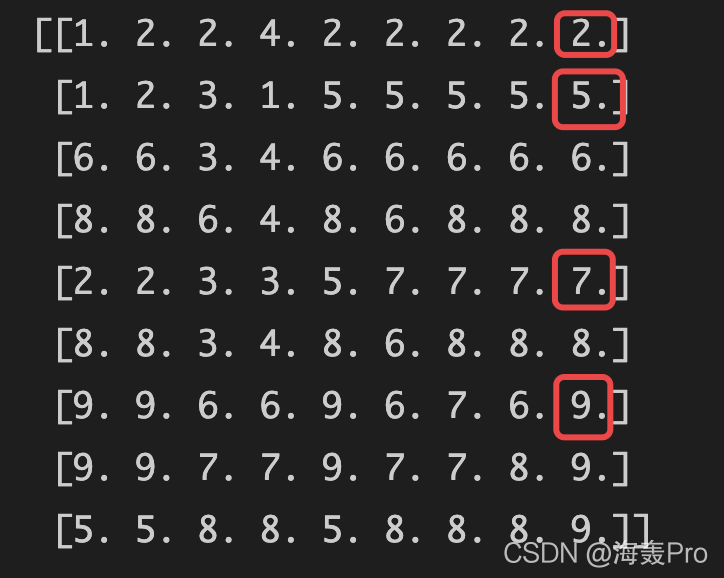

怎么看路径呢？

从最后结果中查看”路径“矩阵
点1 到点9 首先看第一行第九列数值为2
这是中间位置2，再看第二行第九列，数值为5
再看第五行第九列，数值为7
再看第七行第九列，数值为9
得到最终路径【1 - 2 - 5 - 7 - 9】

在这里插入图片描述

3 机场航线设计

数据集来自航空业，有一些关于航线的基本信息。有某段旅程的起始点和目的地。还有一些列表示每段旅程的到达和起飞时间。这个数据集非常适合作为图进行分析。想象一下通过航线（边）连接的几个城市（节点）。

如果你是航空公司，你可以问如下几个问题：

从A到B的最短途径是什么？分别从距离和时间角度考虑。
有没有办法从C到D？
哪些机场的交通最繁忙？
哪个机场位于大多数其他机场“之间”？这样它就可以变成当地的一个中转站。

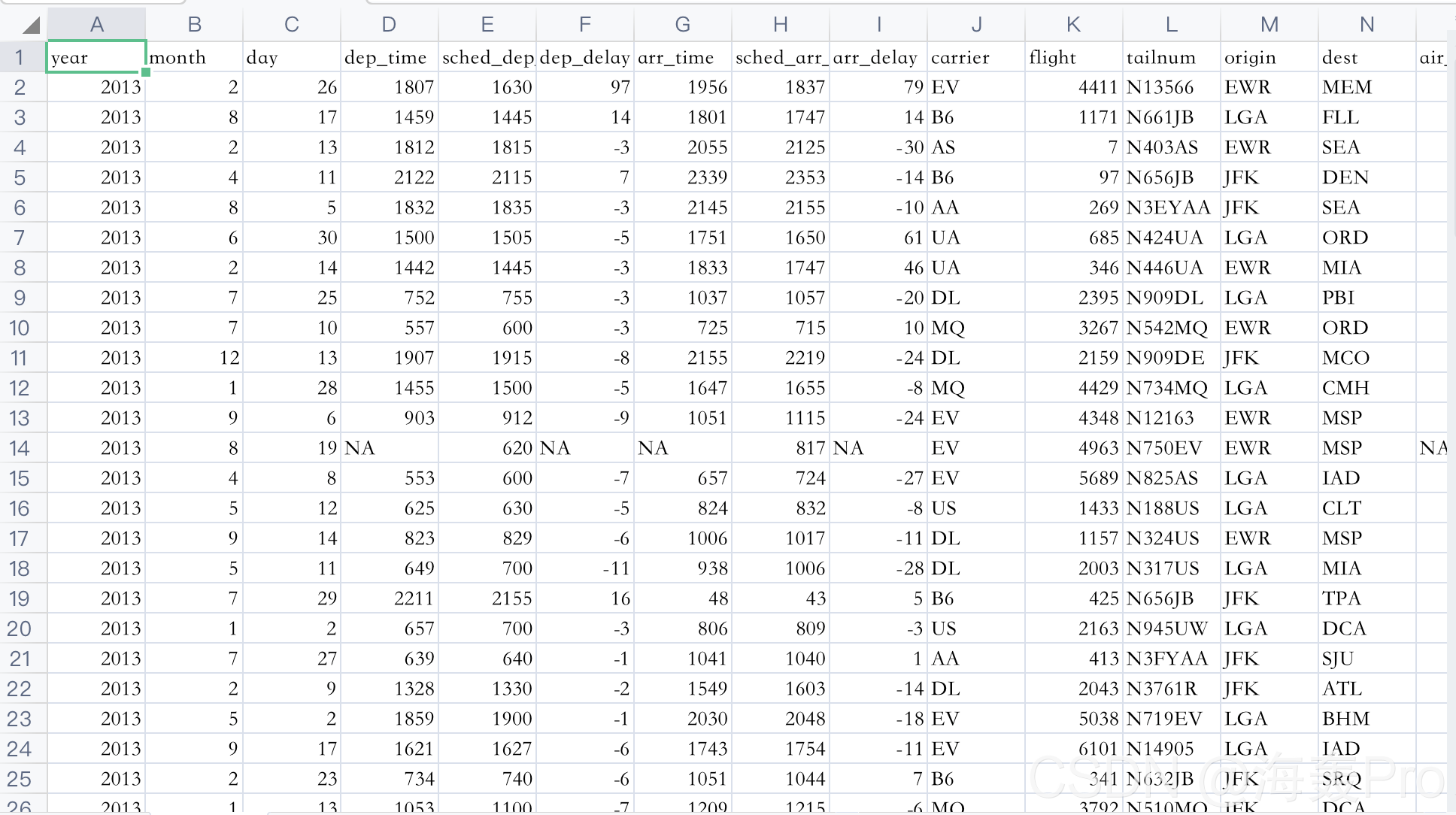

0、Airlines.csv数据

在这里插入图片描述

1、数据导入、观察变量

import numpy as np
import pandas as pd
data = pd.read_csv('../Profile/Airlines.csv')
data.shape #数据大小

# (100, 16) 100行16列

运行结果
在这里插入图片描述

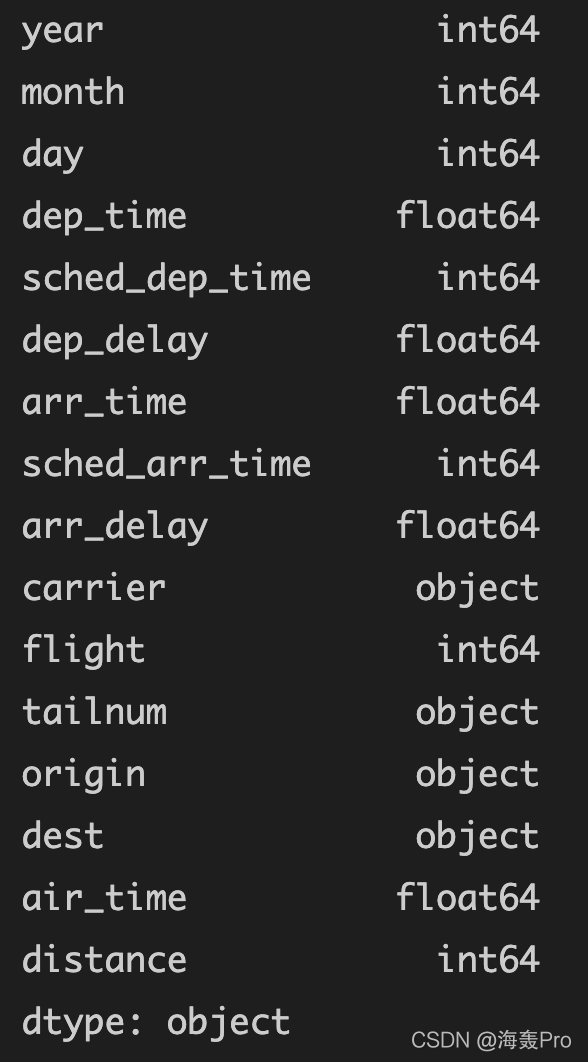

查看各个变量的类型

data.dtypes # 各变量的类型

运行结果

在这里插入图片描述

2、数据清洗

#将sched_dep_time转换为'std'—预定的出发时间
data['std'] = data.sched_dep_time.astype(str).str.replace('(\d{2}$)', '') + ':' + data.sched_dep_time.astype(str).str.extract('(\d{2}$)', expand=False) + ':00'

#将sched_arr_time转换为“sta”—预定到达时间
data['sta'] = data.sched_arr_time.astype(str).str.replace('(\d{2}$)', '') + ':' + data.sched_arr_time.astype(str).str.extract('(\d{2}$)', expand=False) + ':00'

#将dep_time转换为'atd' -实际出发时间
data['atd'] = data.dep_time.fillna(0).astype(np.int64).astype(str).str.replace('(\d{2}$)', '') + ':' + data.dep_time.fillna(0).astype(np.int64).astype(str).str.extract('(\d{2}$)', expand=False) + ':00'

#将arr_time转换为'ata' -实际到达时间
data['ata'] = data.arr_time.fillna(0).astype(np.int64).astype(str).str.replace('(\d{2}$)', '') + ':' + data.arr_time.fillna(0).astype(np.int64).astype(str).str.extract('(\d{2}$)', expand=False) + ':00'

3、时间信息合并

data['date'] = pd.to_datetime(data[['year', 'month', 'day']])
data = data.drop(columns = ['year', 'month', 'day'])

4、创建图

import networkx as nx

FG = nx.from_pandas_edgelist(data, source='origin', target='dest', edge_attr=True,)
# 查看所有节点
FG.nodes()

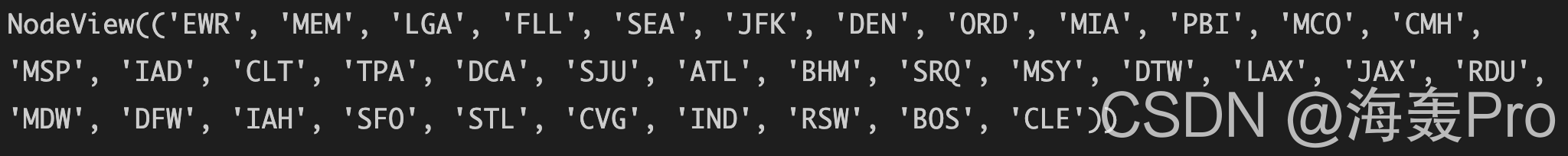

运行结果

#NodeView(('EWR', 'MEM', 'LGA', 'FLL', 'SEA', 'JFK', 'DEN', 'ORD', 'MIA', 'PBI', 'MCO', 'CMH', 'MSP', 'IAD', 'CLT', 'TPA', 'DCA', 'SJU', 'ATL', 'BHM', 'SRQ', 'MSY', 'DTW', 'LAX', 'JAX', 'RDU', 'MDW', 'DFW', 'IAH', 'SFO', 'STL', 'CVG', 'IND', 'RSW', 'BOS', 'CLE'))

在这里插入图片描述
查询图中的所有边

# 查看所有边
FG.edges()

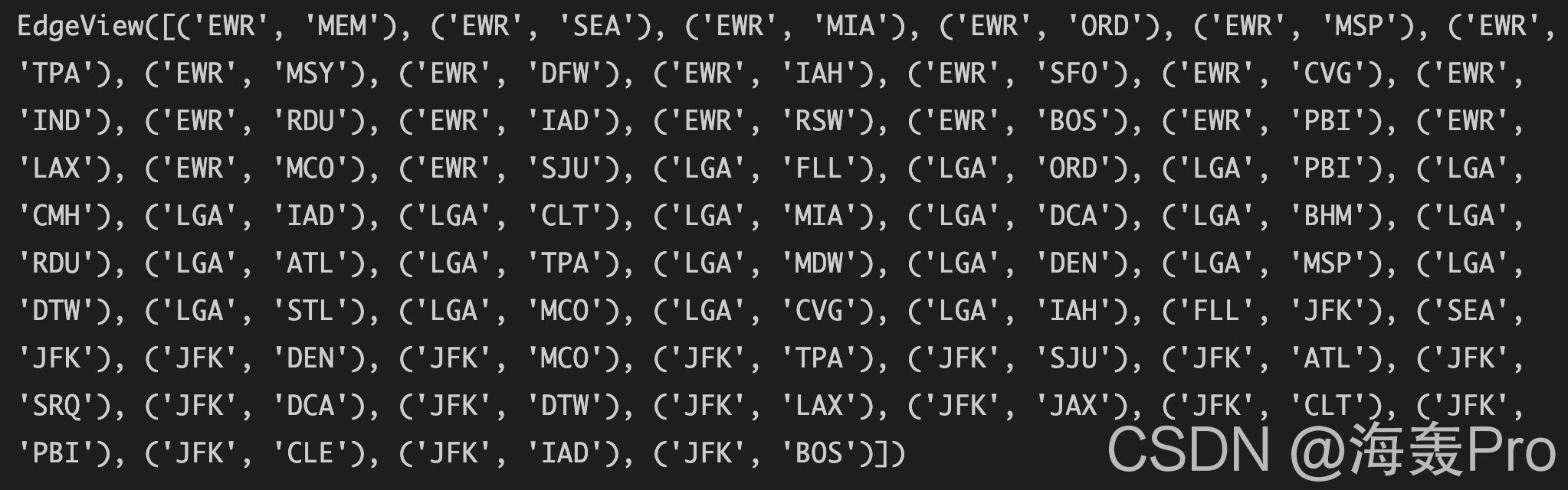

运行结果

#EdgeView([('EWR', 'MEM'), ('EWR', 'SEA'), ('EWR', 'MIA'), ('EWR', 'ORD'), ('EWR', 'MSP'), ('EWR', 'TPA'), ('EWR', 'MSY'), ('EWR', 'DFW'), ('EWR', 'IAH'), ('EWR', 'SFO'), ('EWR', 'CVG'), ('EWR', 'IND'), ('EWR', 'RDU'), ('EWR', 'IAD'), ('EWR', 'RSW'), ('EWR', 'BOS'), ('EWR', 'PBI'), ('EWR', 'LAX'), ('EWR', 'MCO'), ('EWR', 'SJU'), ('LGA', 'FLL'), ('LGA', 'ORD'), ('LGA', 'PBI'), ('LGA', 'CMH'), ('LGA', 'IAD'), ('LGA', 'CLT'), ('LGA', 'MIA'), ('LGA', 'DCA'), ('LGA', 'BHM'), ('LGA', 'RDU'), ('LGA', 'ATL'), ('LGA', 'TPA'), ('LGA', 'MDW'), ('LGA', 'DEN'), ('LGA', 'MSP'), ('LGA', 'DTW'), ('LGA', 'STL'), ('LGA', 'MCO'), ('LGA', 'CVG'), ('LGA', 'IAH'), ('FLL', 'JFK'), ('SEA', 'JFK'), ('JFK', 'DEN'), ('JFK', 'MCO'), ('JFK', 'TPA'), ('JFK', 'SJU'), ('JFK', 'ATL'), ('JFK', 'SRQ'), ('JFK', 'DCA'), ('JFK', 'DTW'), ('JFK', 'LAX'), ('JFK', 'JAX'), ('JFK', 'CLT'), ('JFK', 'PBI'), ('JFK', 'CLE'), ('JFK', 'IAD'), ('JFK', 'BOS')])

在这里插入图片描述

计算图的平均边密度

#注意我们的100行数据都来自3个机场
nx.draw_networkx(FG, with_labels=True)
nx.algorithms.degree_centrality(FG)

# 图的平均边密度
nx.density(FG)

# 0.09047619047619047

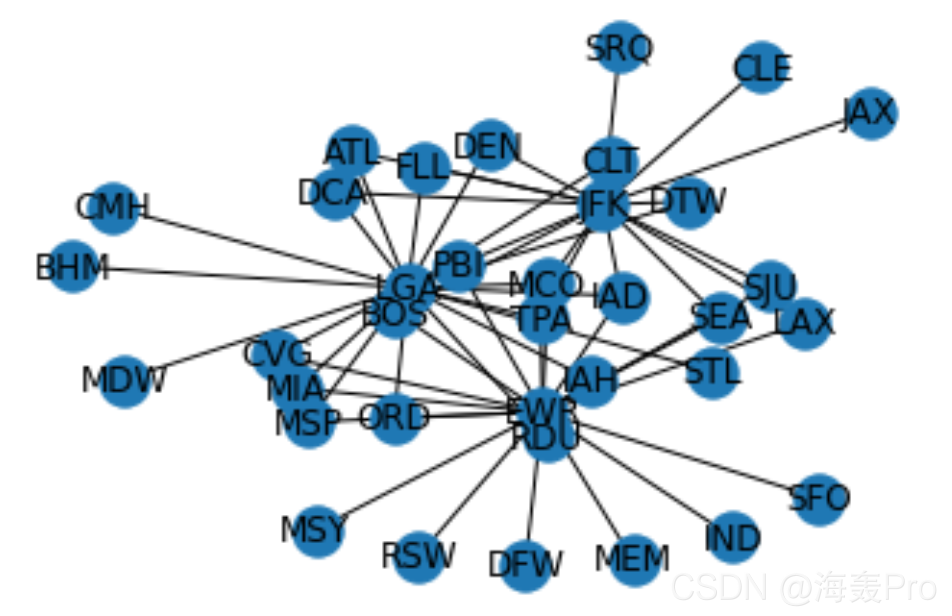

运行结果（对图进行可视化）
在这里插入图片描述
求图中所有路径的平均最短路径长度

#图中所有路径的平均最短路径长度
nx.average_shortest_path_length(FG)

# 2.36984126984127

运行结果

在这里插入图片描述
对于一个度为k的节点-求的邻居度的平均值

#对于一个度为k的节点-它的邻居度的平均值是多少
nx.average_degree_connectivity(FG) # For a node of degree k - What is the average of its neighbours' degree?

#{20: 1.95, 1: 19.307692307692307, 2: 19.0625, 17: 2.0588235294117645, 3: 19.0}

运行结果

在这里插入图片描述

5、计算航线

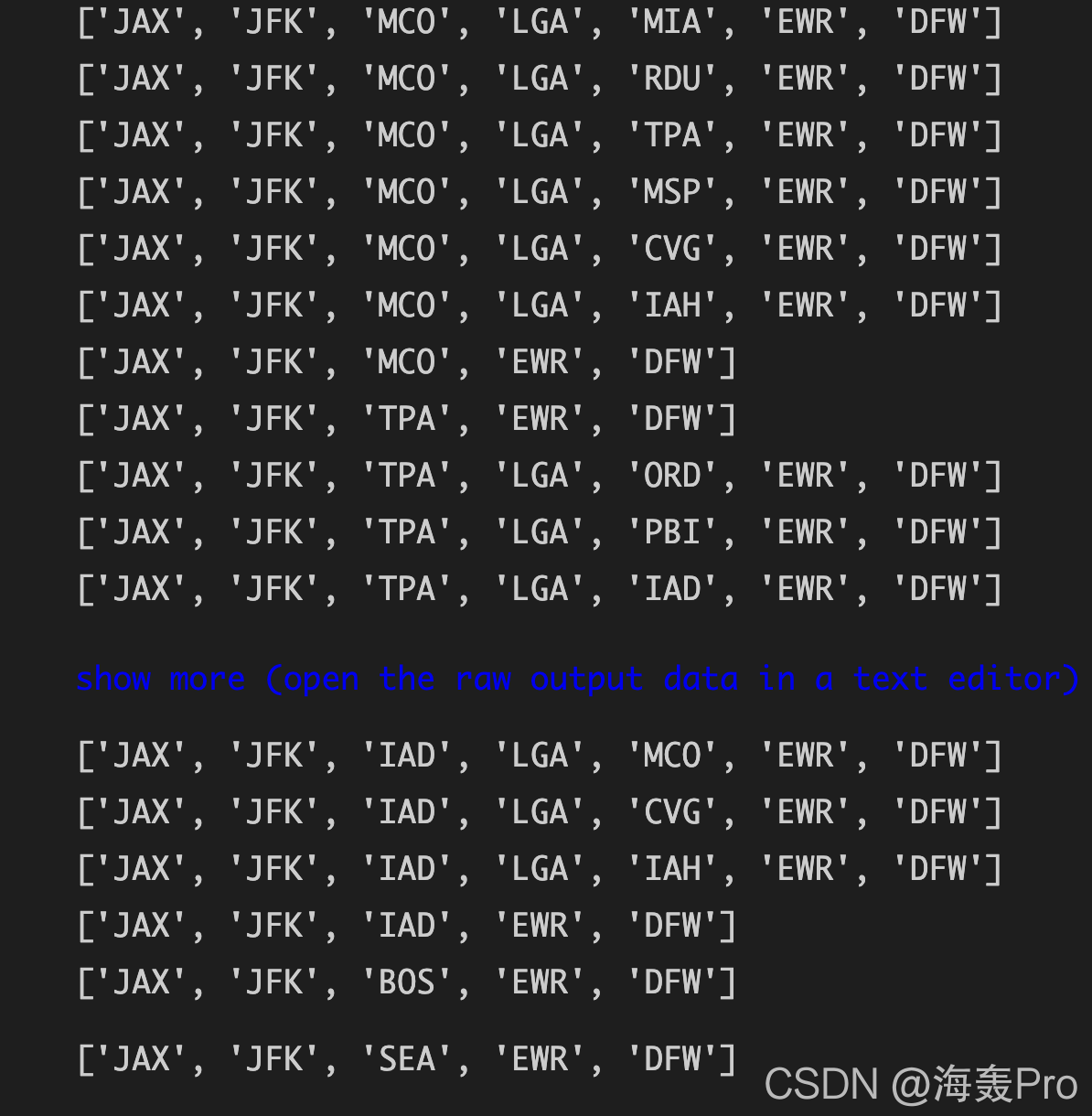

# 找出所有 JAX 到 DFW 的航线
for path in nx.all_simple_paths(FG, source='JAX', target='DFW'):
    print(path)

#找出从JAX到DFW的dijkstra路径。
dijpath = nx.dijkstra_path(FG, source='JAX', target='DFW')
dijpath # ['JAX', 'JFK', 'SEA', 'EWR', 'DFW'] 下图中的最后一行

运行结果

在这里插入图片描述
从所有航线中找出飞行时间最短的路径

# 从所有航线中找出 飞行时间最短的路径
shortpath = nx.dijkstra_path(FG, source='JAX', target='DFW', weight='air_time')
shortpath
# ['JAX', 'JFK', 'BOS', 'EWR', 'DFW']

运行结果：

在这里插入图片描述
注意事项

起始点和目的地可以作为节点，其他信息应当作为节点或边属性；单条边可以被认为是一段旅程。这样的旅程将有不同的时间，航班号，飞机尾号等相关信息。
注意到年，月，日和时间信息分散在许多列；想创建一个包含所有这些信息的日期时间列，还需要将预计的（scheduled）和实际的(actual)到达离开时间分开；最终应该有4个日期时间列（预计到达时间、预计起飞时间、实际到达时间和实际起飞时间）
时间格式问题
数据类型问题
NaN值的麻烦
