[Python知识库]使用pandas以及matplotlib画出带有表格的折线图

最近在研究如何画出带有表格数据的统计图，特此做个总结。

1. 明确目的

我们最终需要画出下图：

通过图片可以看到，该图中的折线图特点如下：

• 带有表格数据，且在下方；
• 图中有中文显示；
• 不含纵坐标，且横轴起点在0；
• 纵坐标不含刻度线，且范围设定为（-3.0，6.0）带小数点一位展示；
• 四周不含边界线；
• 折线图有颜色和点的形状设定；
• 图例在表格的index上（这点暂时未能实现，如果有会的小伙伴，烦请告知，不胜感谢！）

2.导入模块

import pandas as pd
# 画图模块
import matplotlib.pyplot as plt
# 导入可以设置坐标带小数点显示工具
import matplotlib.ticker as mtick

3.显示中文设置

# 设置字体
plt.rcParams['font.family'] = 'SimHei'
#设置正常显示字符
plt.rcParams['axes.unicode_minus'] = False

SimHei是黑体，也可以选择自己喜欢的字体

4.读取数据或者创建数据

我这里是自己手敲的

data = pd.DataFrame([[2.0, 1.8, 0.9, 0.1, 1.0,0.3, 0.7, 1.3, 1.6, 1.9, 1.7,1.5, 1.2],
                     [0.3, 0.5, -0.3, -0.7, 0.8, 1.0, 1.0, -0.6, -0.3, -0.2, -0.2, 0.4, -0.1]],
                    columns=['2020年8月','9月','10月','11月', '12月','2021年1月','2月','3月', '4月','5月','6月'
                             ,'7月', '8月'], index=['同比','环比'])

5.开始画图

fig, ax = plt.subplots(1, 1, figsize=(7, 6.5))

data = data.T
# 隐藏x轴坐标
ax.axes.xaxis.set_visible(False)

ax.tick_params(left=False)  # 隐藏刻度线

# 设置边界线
ax.spines['right'].set_color('none')
ax.spines['left'].set_color('none')
ax.spines['top'].set_color('none')
ax.spines['bottom'].set_position(('data', 0))
ax.spines['bottom'].set_color('b')

# 设置y坐标的范围
plt.ylim(-3.0, 6.0)

# 设置y轴范围带小数点
ax.yaxis.set_major_formatter(mtick.FormatStrFormatter('%.1f'))

color_map = {
    '同比': 'ro-',
    '环比': 'bd-'
}

# 画图
data.plot(table=True, ax=ax, style=color_map, markersize=8)
# plt.legend()

plt.show()

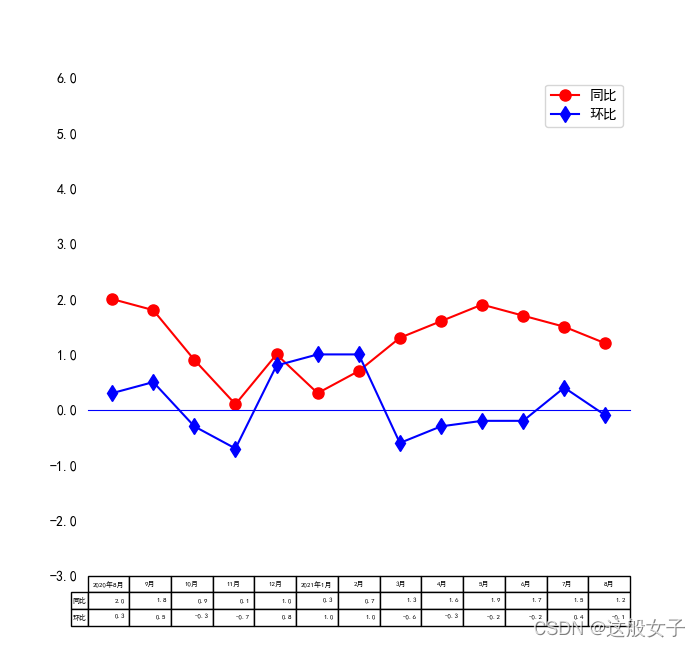

效果图如下：

当然这个效果一般，暂时不能把表格中的字体放大，如果有正在研究的小伙伴，欢迎交流~
