import time
import matplotlib.pyplot as plt
from sklearn.model_selection import train_test_split
import xgboost
import pandas as pd
import numpy as np
#混淆矩阵计算
from sklearn import metrics
from sklearn.metrics import roc_curve, auc,roc_auc_score
from sklearn.metrics import precision_score
from sklearn.metrics import accuracy_score
from sklearn.metrics import recall_score
from sklearn.metrics import f1_score

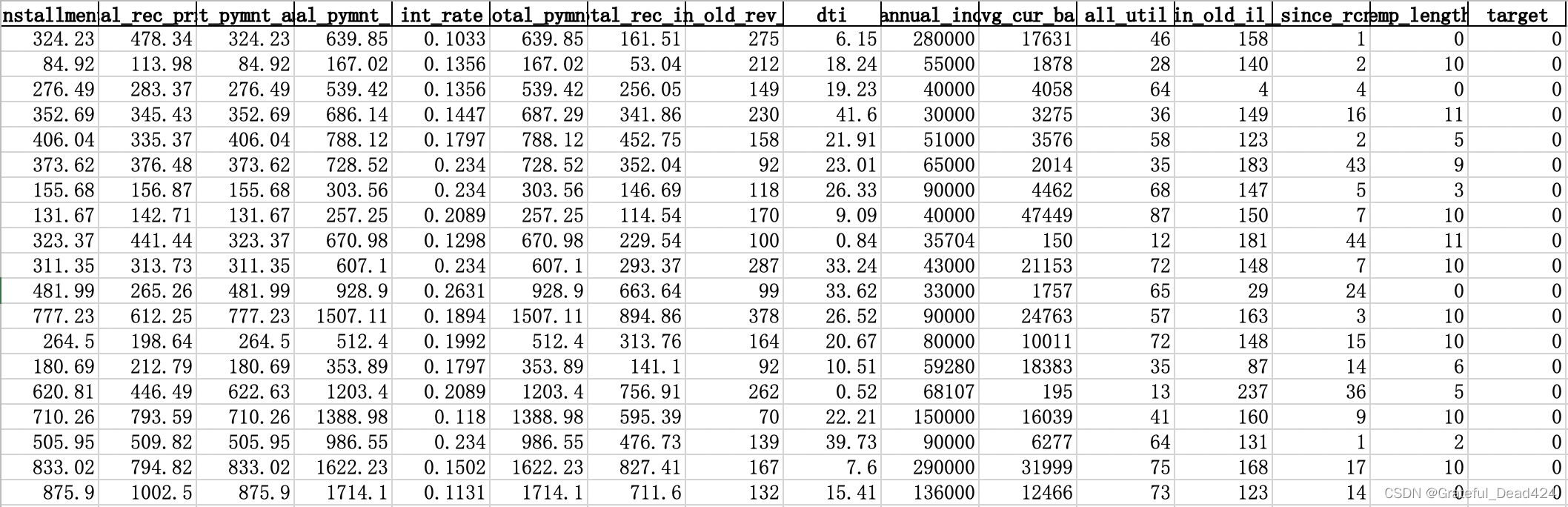

readFileName="data_Q5_filter.xlsx"
#读取excel
data=pd.read_excel(readFileName)
X=data.loc[:,"installment":"emp_length"]
y=data["target"]
train_x, test_x, y_train, y_test=train_test_split(X,y,test_size=0.3,random_state=0)
model = xgboost.XGBClassifier(eval_metric=['logloss','auc','error'],use_label_encoder=False)
model.fit(train_x,y_train)
#XGBClassifier(base_score=0.5, booster='gbtree', colsample_bylevel=1,
# colsample_bynode=1, colsample_bytree=1,
# eval_metric=['logloss', 'auc', 'error'], gamma=0, gpu_id=-1,
# importance_type='gain', interaction_constraints='',
# learning_rate=0.300000012, max_delta_step=0, max_depth=6,
# min_child_weight=1, missing=nan, monotone_constraints='()',
# n_estimators=100,n_jobs=8,num_parallel_tree=1,random_state=0,
# reg_alpha=0, reg_lambda=1, scale_pos_weight=1, subsample=1,
# tree_method='exact', use_label_encoder=False,
# validate_parameters=1, verbosity=None)
shap.plots.waterfall瀑布图-展示单个用户变量影响
shap.explainer:
This is the primary explainer interface for the SHAP library. It takes any combination of a model and masker and returns a callable subclass object that implements the particular estimation algorithm that was chosen.
这是 SHAP 库的主要解释器接口。它采用模型和掩码的任意组合，并返回一个可调用的子类对象，该对象实现所选的特定估计算法。
import shap
shap.initjs() # notebook环境下，加载用于可视化的JS代码
explainer1 = shap.Explainer(model)
shap_values1 = explainer1(X)
shap_values1
#.values =
#array([[ 0.12214637, 0.5763162 , 0.09239966, ..., 0.05956555,
# -0.08578542, 0.00583912],
# [-3.3557818 , 1.981333 , 0.589741 , ..., 0.00633732,
# -0.07526105, -0.11162438],
# [-0.33665466, 1.1700472 , 0.24532834, ..., 0.04161756,
# -0.02426036, -0.1627982 ],
# ...,
# [-2.7578328 , -0.5021786 , -0.2805183 , ..., -0.04732708,
# 0.02320154, -0.00695255],
# [-0.68766063, -1.0604968 , -0.34821302, ..., 0.27330098,
# 0.30684933, 0.27966177],
# [-1.0541837 , -0.6048023 , 0.13503188, ..., -0.03302696,
# -0.11473337, -0.08085796]], dtype=float32)
#
#.base_values =
#array([-4.852247, -4.852247, -4.852247, ..., -4.852247, -4.852247,
# -4.852247], dtype=float32)
#
#.data =
#array([[3.24230e+02, 4.78340e+02, 3.24230e+02, ..., 1.58000e+02,
# 1.00000e+00, 0.00000e+00],
# [8.49200e+01, 1.13980e+02, 8.49200e+01, ..., 1.40000e+02,
# 2.00000e+00, 1.00000e+01],
# [2.76490e+02, 2.83370e+02, 2.76490e+02, ..., 4.00000e+00,
# 4.00000e+00, 0.00000e+00],
# ...,
# [1.69830e+02, 5.79600e+02, 1.69830e+02, ..., 1.47000e+02,
# 1.60000e+01, 1.00000e+01],
# [3.27680e+02, 1.19947e+03, 3.27680e+02, ..., 6.10000e+01,
# 2.00000e+00, 1.10000e+01],
# [3.56080e+02, 1.10657e+03, 3.56080e+02, ..., 1.44000e+02,
# 1.20000e+01, 2.00000e+00]])
shap_values1[0]
#.values =
#array([ 0.12214637, 0.5763162 , 0.09239966, 0.6356046 , -0.922258 ,
# 0.17202896, 0.7647206 , -0.12842692, -0.24789801, -0.8769324 ,
# -0.10680736, -0.07461585, 0.05956555, -0.08578542, 0.00583912],
# dtype=float32)
#
#.base_values =
#-4.852247
#
#.data =
#array([3.2423e+02, 4.7834e+02, 3.2423e+02, 6.3985e+02, 1.0330e-01,
# 6.3985e+02, 1.6151e+02, 2.7500e+02, 6.1500e+00, 2.8000e+05,
# 1.7631e+04, 4.6000e+01, 1.5800e+02, 1.0000e+00, 0.0000e+00])
SHAP瀑布图
可视化第一个预测的解释：
shap.plots.waterfall(shap_values1[0])
#max_display显示y轴展现变量数量，默认参数是10
shap.plots.waterfall(shap_values1[0],max_display=20)
shap公式
基本值(base_value) ,即E[f(x)]是我们传入数据集上模型预测值的均值，可以通过自己计算来验证：
现在我们知道每个特征对第一次预测的贡献。对上图的解释： X轴是log-odds对数值
y轴是各个变量的数值
蓝色条显示某一特定特征在多大程度上降低了预测的值。 红条显示了一个特定的特征在多大程度上增加了预测值。 例如当total_pymt=639.85时，大大增加坏客户概率；当int_rate=0.103时，大大减少坏客户概率
我们应该期望总贡献等于预测与均值预测的差值。我们来验证一下： f(x)-E(f(x))=-3.161+5.599=2.438
0.97+0.81+0.76+0.52-0.37-0.31+0.25-0.16+0.15-0.19=2.4299999999999997
0.97是total_pymt=639.85时的shap值，当shap值>0时，表示该特征提升了预测值，也正向作用；反之，说明该特征使得预测值降低，有反作用。
#第二条记录
shap.plots.waterfall(shap_values1[1])
shap.plots.waterfall(shap_values1[3])
由于瀑布图只显示一个样本值的数据，我们无法看到变量的动态变化带来的影响
我们用散点图scatter来观察变量的动态变化
例如installment分期付款金额，整体趋势是这个值越大，shap value更高，坏客户概率越高
shap.plots.scatter(shap_values1[:,"installment"])
shap.TreeExplainer
Tree SHAP is a fast and exact method to estimate SHAP values for tree models and ensembles of trees, under several different possible assumptions about feature dependence. It depends on fast C++ implementations either inside an externel model package or in the local compiled C extention.Tree SHAP是一种快速而精确的方法，用于估计树模型和树集合的SHAP值，在关于特征依赖性的几种不同的可能假设下。它依赖于快速的C++实现，既可以在外部模型包内，也可以在本地编译的C扩展中实现。Tree SHAP 方法在数学上等效于对特征的所有可能排序的预测差异进行平均，而不仅仅是由它们在树中的位置指定的排序。只有 Tree SHAP 既一致又准确，这并非巧合。
explainer = shap.TreeExplainer(model)
# 最新版本的shap对于LGBMClassifier得到的shap_values为两个数组的列表，即两个分类的结果，这里使用分类1的结果
shap_values = explainer.shap_values(X)
shap_values
#array([[ 0.12214637, 0.5763162 , 0.09239966, ..., 0.05956555,
# -0.08578542, 0.00583912],
# [-3.3557818 , 1.981333 , 0.589741 , ..., 0.00633732,
# -0.07526105, -0.11162438],
# [-0.33665466, 1.1700472 , 0.24532834, ..., 0.04161756,
# -0.02426036, -0.1627982 ],
# ...,
# [-2.7578328 , -0.5021786 , -0.2805183 , ..., -0.04732708,
# 0.02320154, -0.00695255],
# [-0.68766063, -1.0604968 , -0.34821302, ..., 0.27330098,
# 0.30684933, 0.27966177],
# [-1.0541837 , -0.6048023 , 0.13503188, ..., -0.03302696,
# -0.11473337, -0.08085796]], dtype=float32)

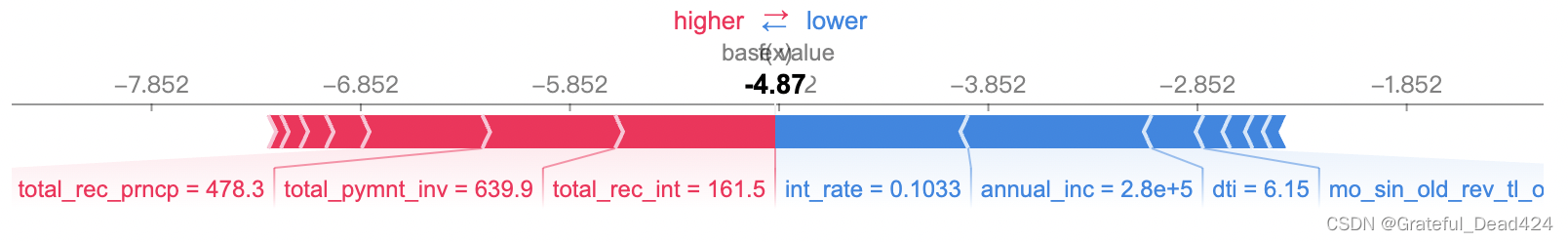

force plot是针对单个样本预测的解释，它可以将shap values可视化为force，每个特征值都是一个增加或减少预测的force，预测从基线开始，基线是解释模型的常数，每个归因值是一个箭头，增加（正值）或减少（负值）预测。
红色的为正贡献，蓝色为负贡献，对于第一个样本，由上图可以解释为特征total_pymnt=639.9的正贡献第一，total_pymnt_inv=639.9的正贡献第二，但是int_rate=0.1033的负贡献最大
# 可视化第一个prediction的解释 如果不想用JS,传入matplotlib=True
shap.force_plot(explainer.expected_value, shap_values[0,:], X.iloc[0,:])
explainer.expected_value
#-4.852247

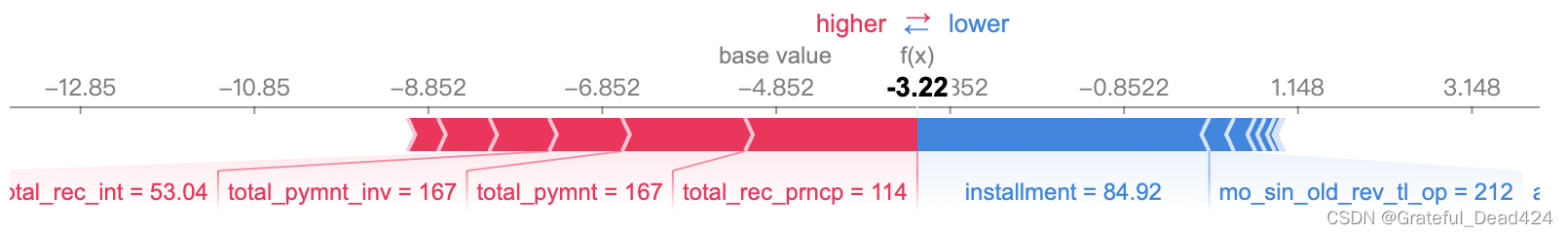

shap.force_plot(explainer.expected_value, shap_values[1,:], X.iloc[1,:])
个图是直接由shap values绘成的，可以比较第一个样本的shap values具体数值：所以就算不绘制force plot，直接获取样本的shap values，就可以知道每个特征值是如何贡献得到模型预测值的。

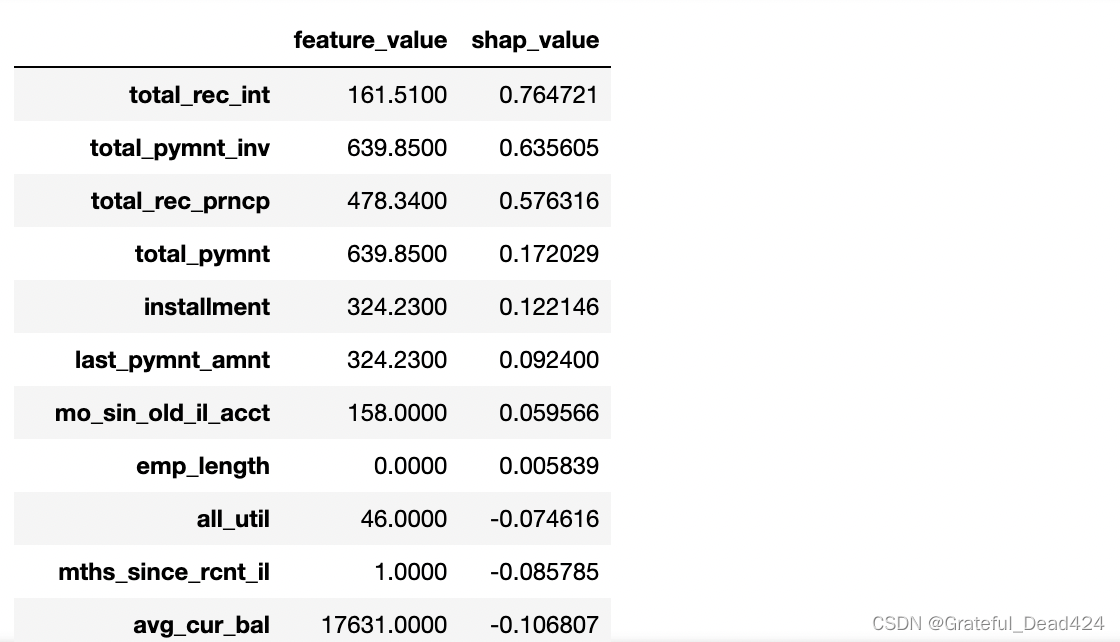

sample_0_shap = pd.DataFrame(X.iloc[0,:])
sample_0_shap.rename(columns={0: 'feature_value'}, inplace=True)
sample_0_shap['shap_value'] = shap_values[0]
sample_0_shap.sort_values('shap_value', ascending=False)
shap.plots.bar
#绘图feature importance

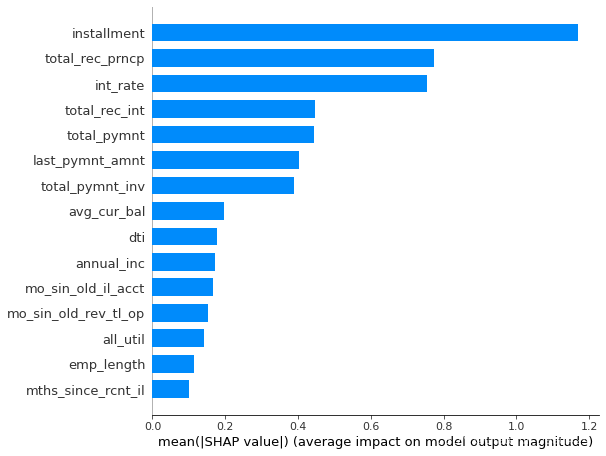

shap.summary_plot(shap_values, X, plot_type="bar")
汇总：installment分期金额，total_rec_prncp迄今收到金额，int_rate贷款利率为前三最重要变量

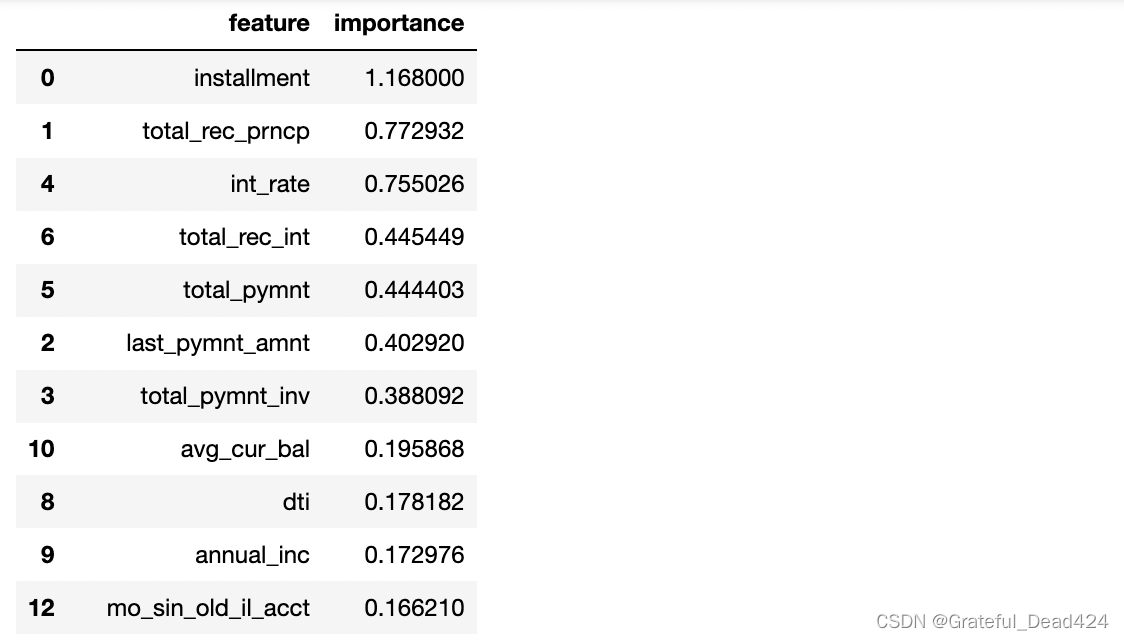

其实如果要查看特征值大小与预测影响之间的关系的话，第二种图还是不够清楚，所以这里主要讲第一种图，第一种图其实就是对shap values按照特征维度聚合计算平均绝对值，也就是?，使用该公式去计算shap values，可得到下表：
feature_importance = pd.DataFrame()
feature_importance['feature'] = X.columns
feature_importance['importance'] = np.abs(shap_values).mean(0)
feature_importance.sort_values('importance', ascending=False)
summary_plot

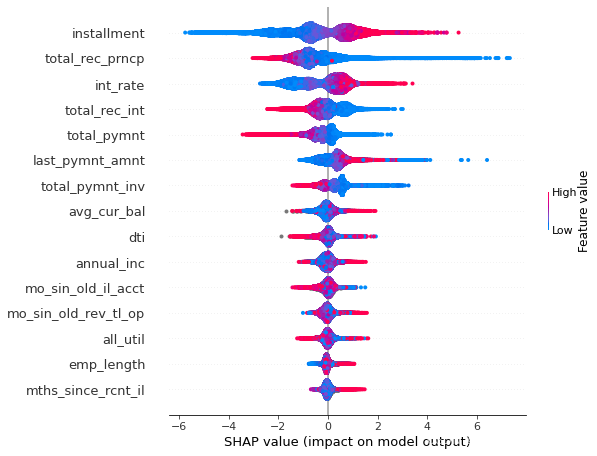

summary plot 为每个样本绘制其每个特征的SHAP值，这可以更好地理解整体模式，并允许发现预测异常值。每一行代表一个特征，横坐标为SHAP值。一个点代表一个样本，颜色表示特征值(红色高，蓝色低)。比如，这张图表明installment分期付款金额值越高，会降提升坏客户概率
shap.summary_plot(shap_values, X)
Interaction Values
interaction value是将SHAP值推广到更高阶交互的一种方法。树模型实现了快速、精确的两两交互计算，这将为每个预测返回一个矩阵，其中主要影响在对角线上，交互影响在对角线外。这些数值往往揭示了有趣的隐藏关系(交互作用)
#当数据量大时，shap_interaction_values函数调用时非常耗时，建议关闭电脑其他应用，加速计算。
shap_interaction_values = explainer.shap_interaction_values(X)

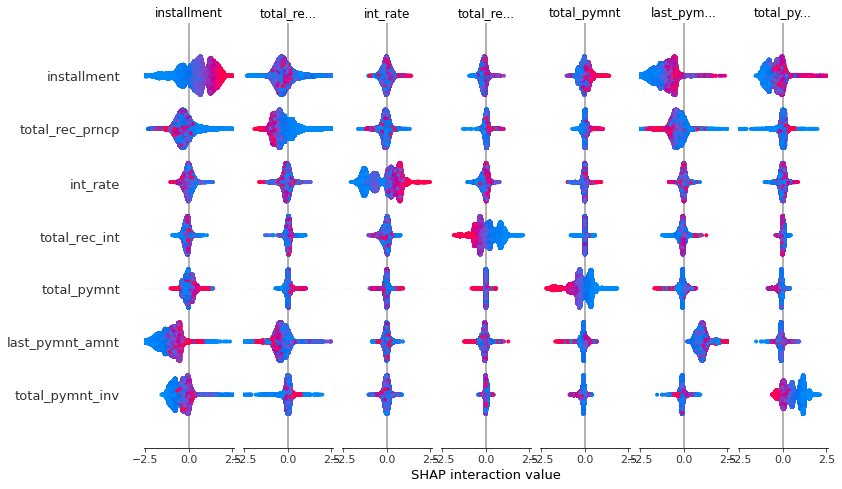

shap.summary_plot(shap_interaction_values, X)
dependence_plot
如果要看特征值大小与预测影响之间的关系使用dependence plot更合适，dependence plot清楚地展示了单个特征是如何影响模型的预测结果的，dependence plot同样有多种使用方式，一种是查看某个特征是如何影响到模型预测结果的，另一种是一个特征是如何和另一个特征交互影响到模型预测结果的。

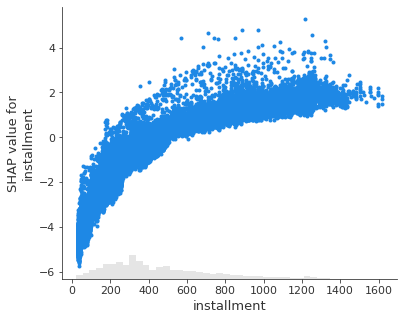

shap.dependence_plot('installment', shap_values, X, interaction_index=None)
总结：installment分期金额越大，坏客户概率越高
此图和scatter散点图绘制效果一致

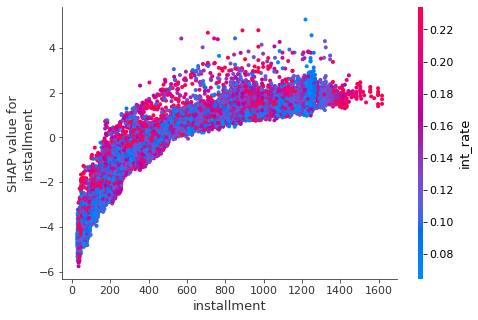

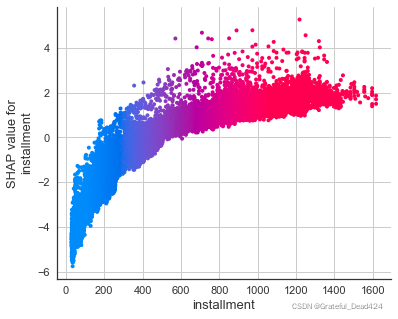

shap.dependence_plot('installment', shap_values, X, interaction_index='installment')

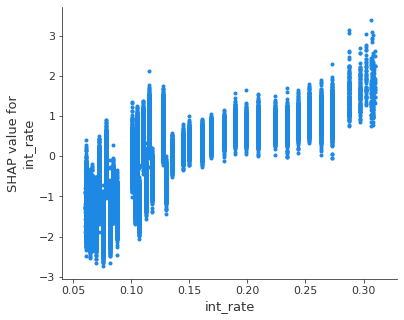

shap.dependence_plot('int_rate', shap_values, X, interaction_index=None)
shap.dependence_plot('installment', shap_values, X, interaction_index='int_rate')
汇总：installment分期金额越大，int_rate贷款利率越高，坏客户风险越大；但不绝对
shap.dependence_plot('installment', shap_values, X, interaction_index='total_rec_prncp')
迄今收到的本金total_rec_prncp和installment分期金额交互明显
shap.dependence_plot('installment', shap_values, X, interaction_index='emp_length')
汇总：installment分期金额越大，emp_length对installment分期金额影响不明显，红色蓝色点几乎均匀混杂在一起
