（四）使用Pycharm对PyQt5在串口助手参数选项进行内部逻辑设计

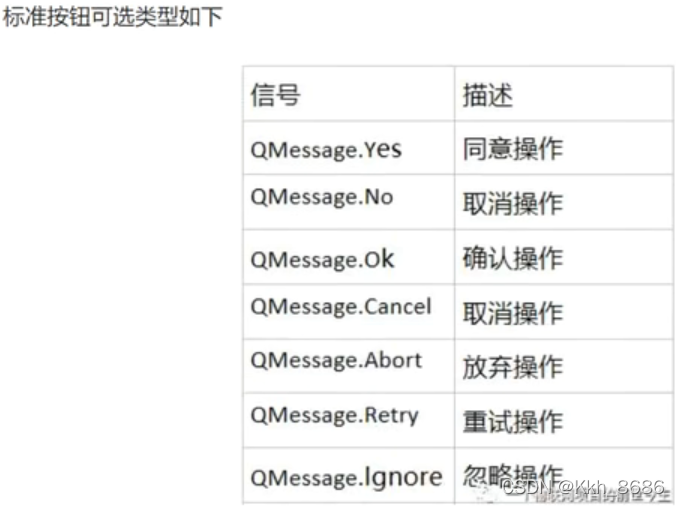

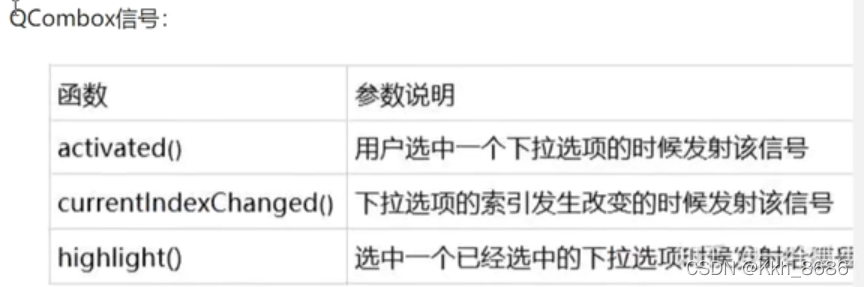

1. 信息对话框和按钮对话框的具体函数：

图片来自b站up主: 物联网客栈

2. 绑定信号与槽

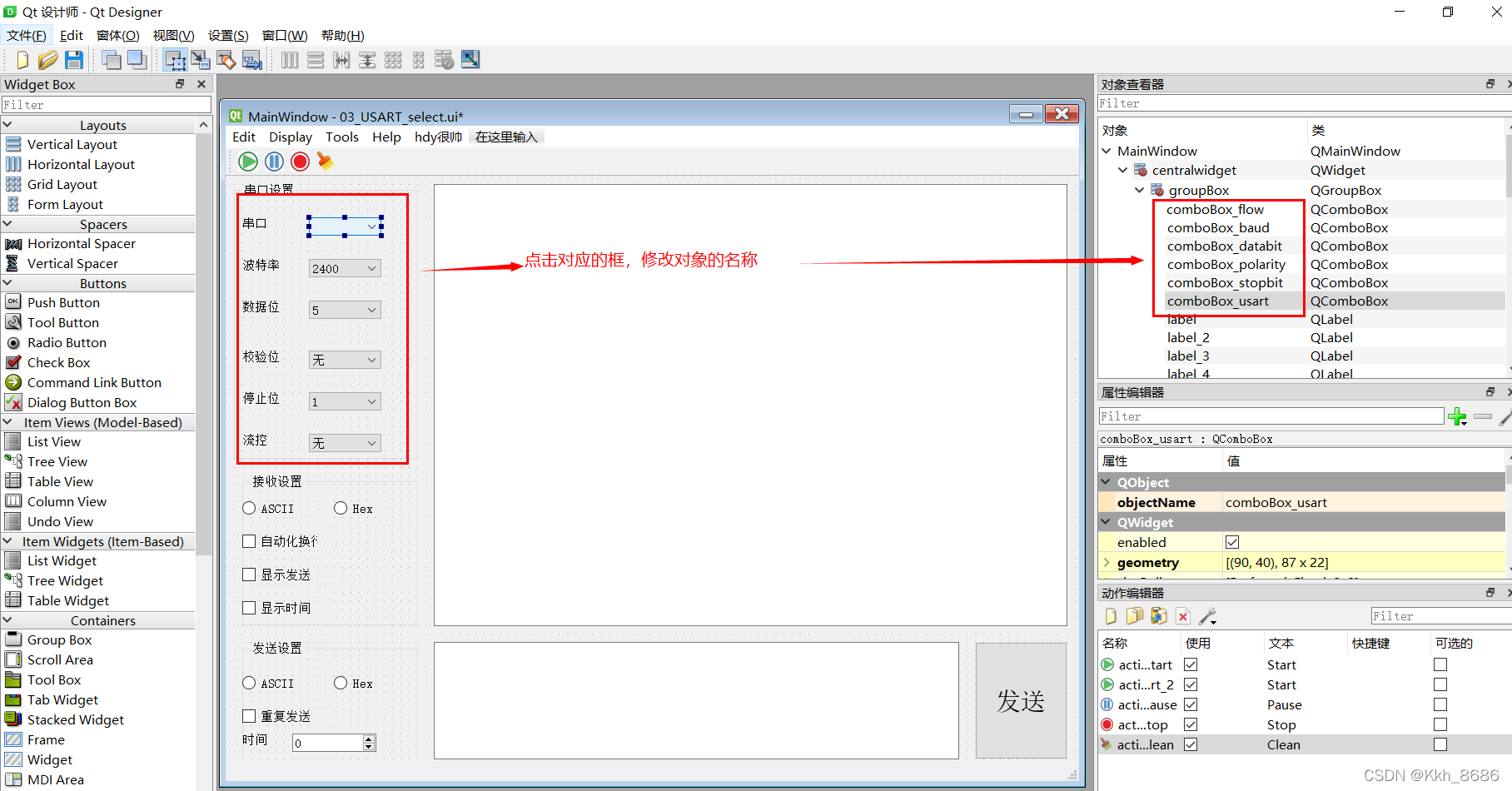

2-1. 对修改下拉选项所对应的对象名称进行修改：

2-2. main函数的代码主代码第一种样式效果：

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        QtWidgets.QMessageBox.information(self, "提示", content)

if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

显示效果：

2-3. main函数的代码主代码第一种样式效果：

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        text = ("你当前选中了%s" %content)
        QtWidgets.QMessageBox.information(self, "提示", text, QtWidgets.QMessageBox.Ok |QtWidgets.QMessageBox.Cancel)

if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

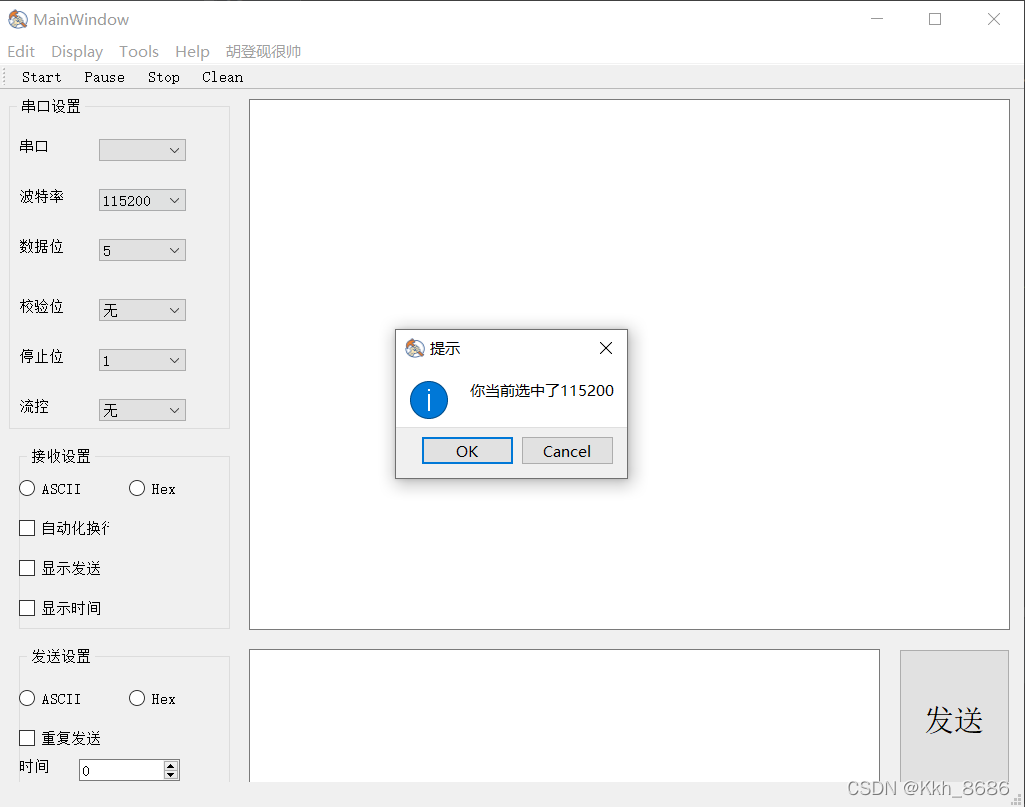

显示效果：

2-4. main函数的代码主代码第二种样式效果（获取对象textEdit_get中文本的输入，并将该内容添加到对象combox_uart中）

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽
        # 当comboBox_baud（波特率当前值）改变，绑定连接到comboBox_baud_cb事件
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

        # 当btn_send（按钮被点击），绑定连接btn_send_cd事件
        self.btn_send.clicked.connect(self.btn_send_cb)

    # 波特率事件
    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        text = ("你当前选中了%s" %content)
        QtWidgets.QMessageBox.information(self, "提示", text, QtWidgets.QMessageBox.Ok |QtWidgets.QMessageBox.Cancel)

    # 按钮点击发送事件
    def btn_send_cb(self):
        print("you clicked btn_send.")
        text = self.textEdit_get.toPlainText()  # 获取对象 textEdit_get 中的文本
        print("text is ", text)
        # 将对象textEdit_get框中文本，加载到对象comboBox_uart中
        self.comboBox_uart.addItem(text)


if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

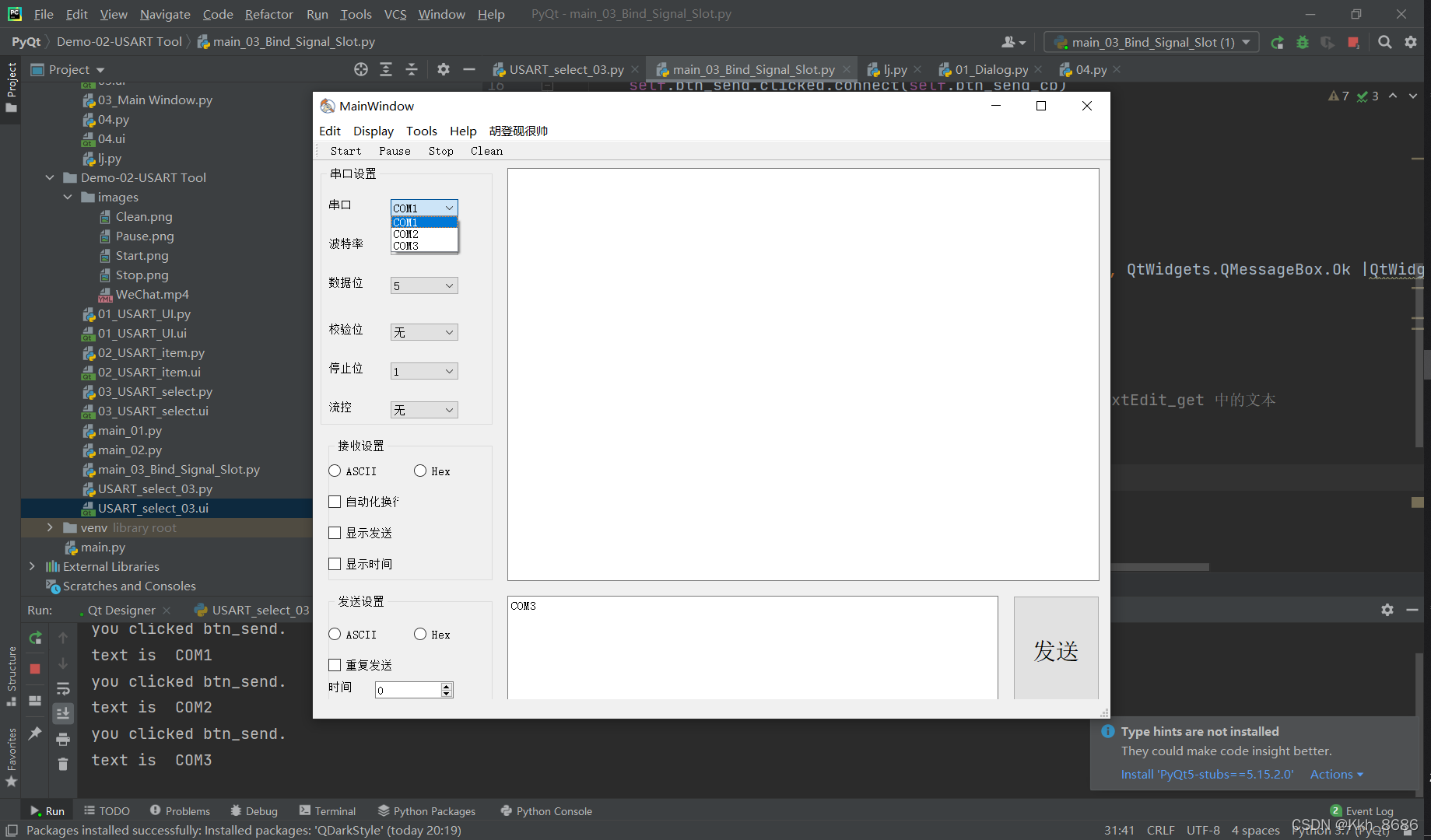

在对象textEdit_get的输入框输入COMx（x=1,2，…），然后点击发送。串口端就出现效果，如下：

3. main函数的代码主代码第三种样式效果（获取菜单栏、子菜单的点击的操作信号，并绑定连接信号

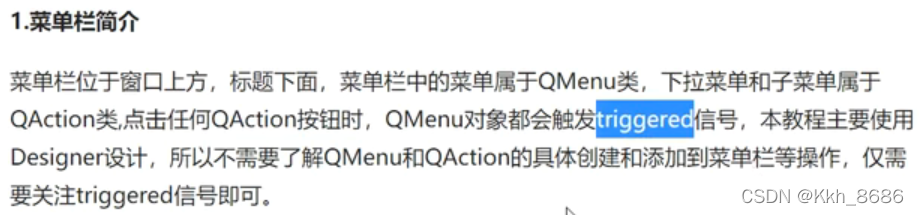

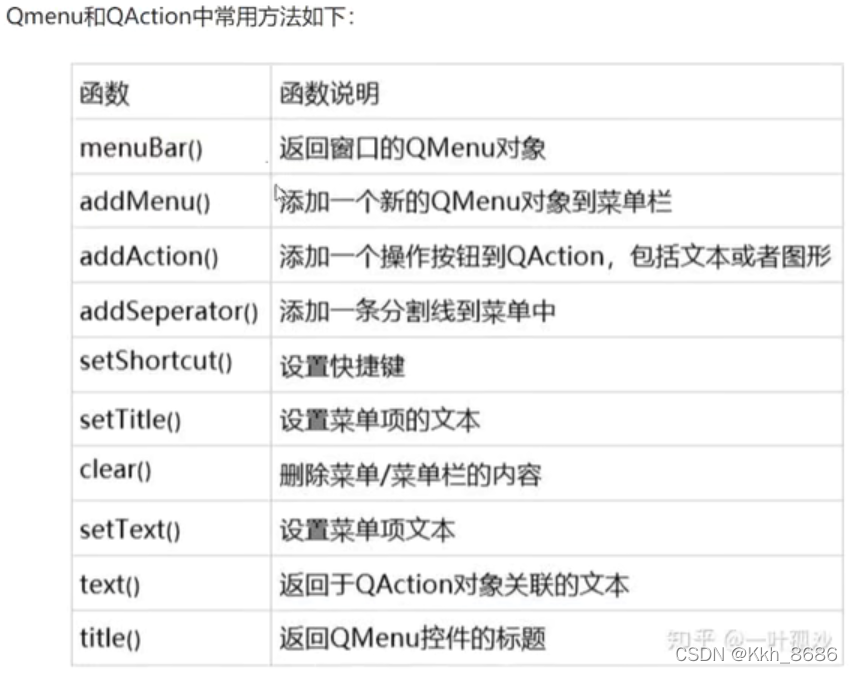

函数说明：图片截取b站up主: 物联网客栈.

代码如下：

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽
        # 当comboBox_baud（波特率当前值）改变，绑定连接到comboBox_baud_cb事件
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

        # 当btn_send（按钮被点击），绑定连接btn_send_cd事件
        self.btn_send.clicked.connect(self.btn_send_cb)

        # 菜单栏的开始、暂停、停止、清除的按键操作
        self.action_Start.triggered.connect(self.action_start_cb)
        self.action_Pause.triggered.connect(self.action_pause_cb)
        self.action_Stop.triggered.connect(self.action_stop_cb)
        self.action_Clean.triggered.connect(self.action_clean_cb)

    # 波特率事件
    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        text = ("你当前选中了%s" %content)
        QtWidgets.QMessageBox.information(self, "提示", text, QtWidgets.QMessageBox.Ok |QtWidgets.QMessageBox.Cancel)

    # 按钮点击发送事件
    def btn_send_cb(self):
        print("you clicked btn_send.")
        text = self.textEdit_get.toPlainText()  # 获取对象 textEdit_get 中的文本
        print("text is ", text)
        # 将对象textEdit_get框中文本，加载到对象comboBox_uart中
        self.comboBox_uart.addItem(text)

    # 菜单的开始按钮被点击
    def action_start_cb(self):
        print("you clicked action_start")
    # 菜单的暂停按钮被点击
    def action_pause_cb(self):
        print("you clicked action_pause")
    # 菜单的停止按钮被点击
    def action_stop_cb(self):
        print("you clicked action_stop")
    # 菜单的清除按钮被点击
    def action_clean_cb(self):
        print("you clicked action_clean")


if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

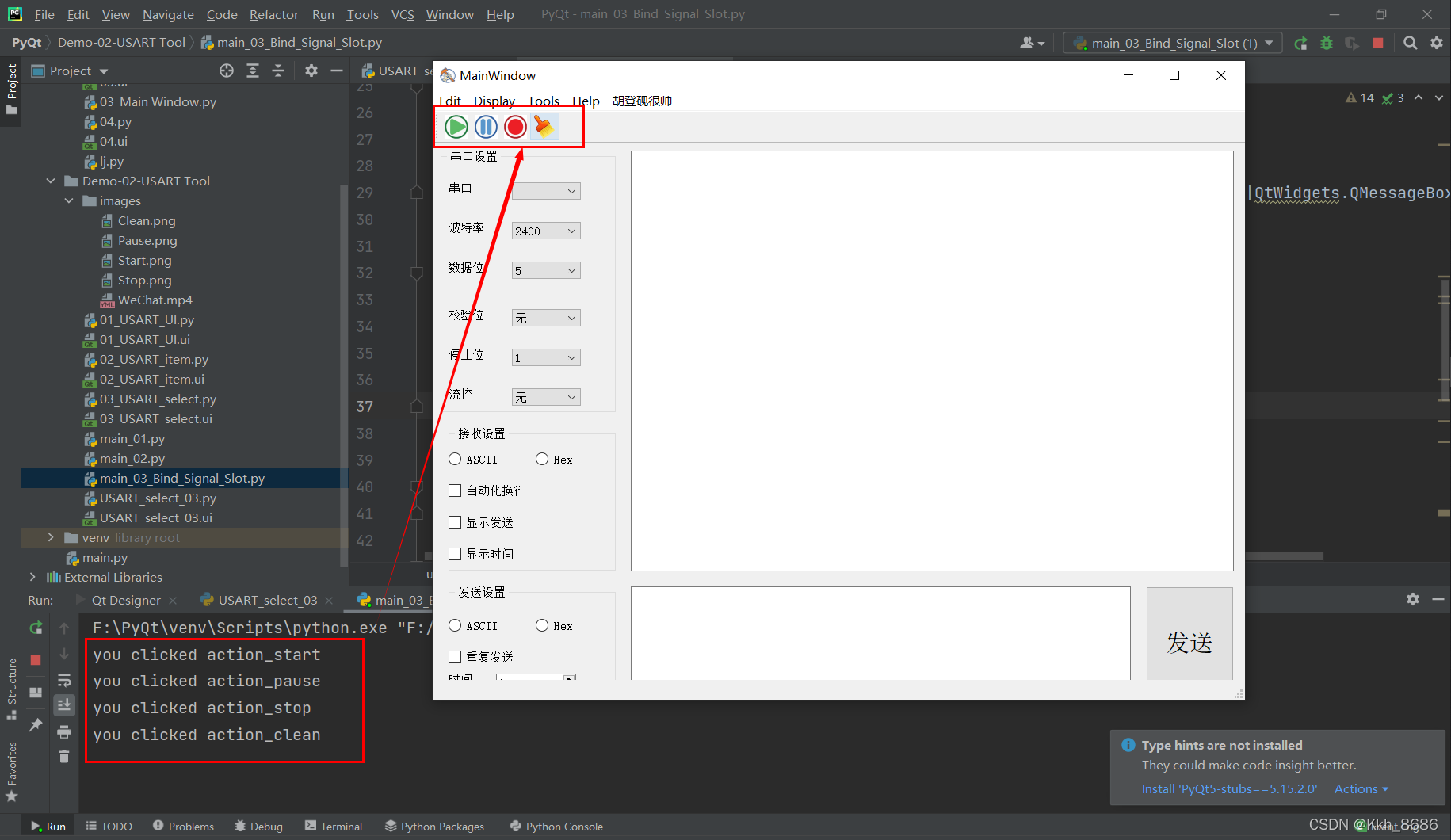

效果如下：（依次点击“Start”、“Pause”、“Stop”、“Clean”按钮），终端打印

4. 初始化（RadioButton）接收设置、发送设置的参数

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽
        # 当comboBox_baud（波特率当前值）改变，绑定连接到comboBox_baud_cb事件
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

        # 当btn_send（按钮被点击），绑定连接btn_send_cd事件
        self.btn_send.clicked.connect(self.btn_send_cb)

        # 菜单栏的开始、暂停、停止、清除的按键操作
        self.action_Start.triggered.connect(self.action_start_cb)
        self.action_Pause.triggered.connect(self.action_pause_cb)
        self.action_Stop.triggered.connect(self.action_stop_cb)
        self.action_Clean.triggered.connect(self.action_clean_cb)

        # 初始化串口助手（ASCII或者Hex）的选择
        self.radioButton_recv_ascii.setChecked(True)
        self.radioButton_send_ascii.setChecked(True)


    # 波特率事件
    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        text = ("你当前选中了%s" %content)
        QtWidgets.QMessageBox.information(self, "提示", text, QtWidgets.QMessageBox.Ok |QtWidgets.QMessageBox.Cancel)

    # 按钮点击发送事件
    def btn_send_cb(self):
        print("you clicked btn_send.")
        text = self.textEdit_get.toPlainText()  # 获取对象 textEdit_get 中的文本
        print("text is ", text)
        # 将对象textEdit_get框中文本，加载到对象comboBox_uart中
        self.comboBox_uart.addItem(text)

    # 菜单的开始按钮被点击
    def action_start_cb(self):
        print("you clicked action_start")
    # 菜单的暂停按钮被点击
    def action_pause_cb(self):
        print("you clicked action_pause")
    # 菜单的停止按钮被点击
    def action_stop_cb(self):
        print("you clicked action_stop")
    # 菜单的清除按钮被点击
    def action_clean_cb(self):
        print("you clicked action_clean")


if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

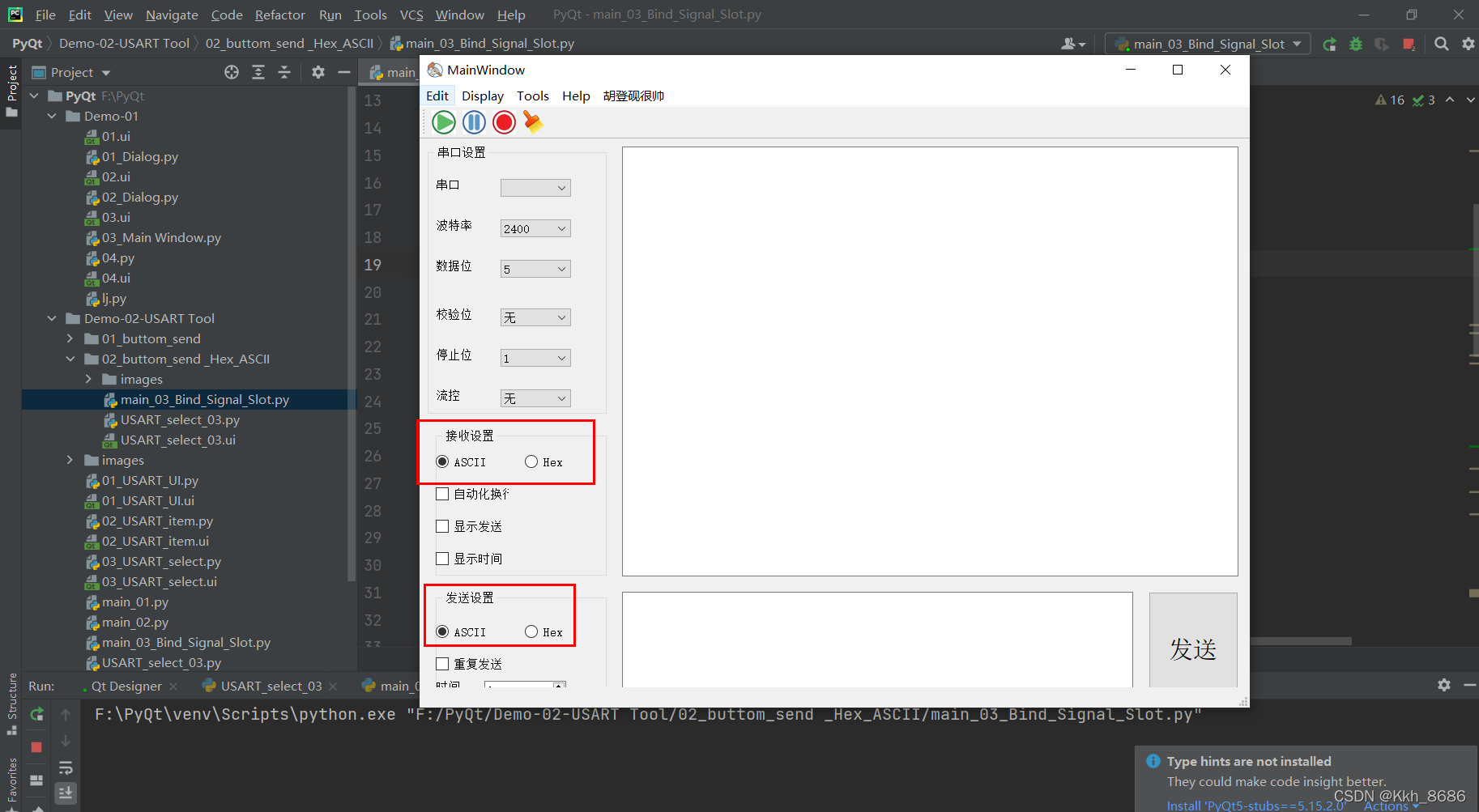

效果如下：

然后选择并检测不同的接收设置、发送设置：

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽
        # 当comboBox_baud（波特率当前值）改变，绑定连接到comboBox_baud_cb事件
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

        # 当btn_send（按钮被点击），绑定连接btn_send_cd事件
        self.btn_send.clicked.connect(self.btn_send_cb)

        # 菜单栏的开始、暂停、停止、清除的按键操作
        self.action_Start.triggered.connect(self.action_start_cb)
        self.action_Pause.triggered.connect(self.action_pause_cb)
        self.action_Stop.triggered.connect(self.action_stop_cb)
        self.action_Clean.triggered.connect(self.action_clean_cb)

        #
        self.radioButton_send_ascii.clicked.connect(self.radioButton_send_ascii_cb)
        self.radioButton_send_hex.clicked.connect(self.radioButton_send_hex_cb)
        self.radioButton_recv_ascii.clicked.connect(self.radioButton_recv_ascii_cb)
        self.radioButton_recv_hex.clicked.connect(self.radioButton_recv_hex_cb)
        # 初始化串口助手（ASCII或者Hex）的选择
        self.radioButton_recv_ascii.setChecked(True)
        self.radioButton_send_ascii.setChecked(True)

    # 波特率事件
    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        text = ("你当前选中了%s" %content)
        QtWidgets.QMessageBox.information(self, "提示", text, QtWidgets.QMessageBox.Ok |QtWidgets.QMessageBox.Cancel)

    # 按钮点击发送事件
    def btn_send_cb(self):
        print("you clicked btn_send.")
        text = self.textEdit_get.toPlainText()  # 获取对象 textEdit_get 中的文本
        print("text is ", text)
        # 将对象textEdit_get框中文本，加载到对象comboBox_uart中
        self.comboBox_uart.addItem(text)

    # 菜单的开始按钮被点击所触发事件
    def action_start_cb(self):
        print("you clicked action_start")
    # 菜单的暂停按钮被点击所触发事件
    def action_pause_cb(self):
        print("you clicked action_pause")
    # 菜单的停止按钮被点击所触发事件
    def action_stop_cb(self):
        print("you clicked action_stop")
    # 菜单的清除按钮被点击所触发事件
    def action_clean_cb(self):
        print("you clicked action_clean")

    # 单选按钮被勾选所触发的事件
    def radioButton_send_ascii_cb(self):
        print("you selected radioButton_send_ascii")
    def radioButton_send_hex_cb(self):
        print("you selected radioButton_send_hex")
    def radioButton_recv_ascii_cb(self):
        print("you selected radioButton_recv_ascii")
    def radioButton_recv_hex_cb(self):
        print("you selected radioButton_recv_hex")



if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

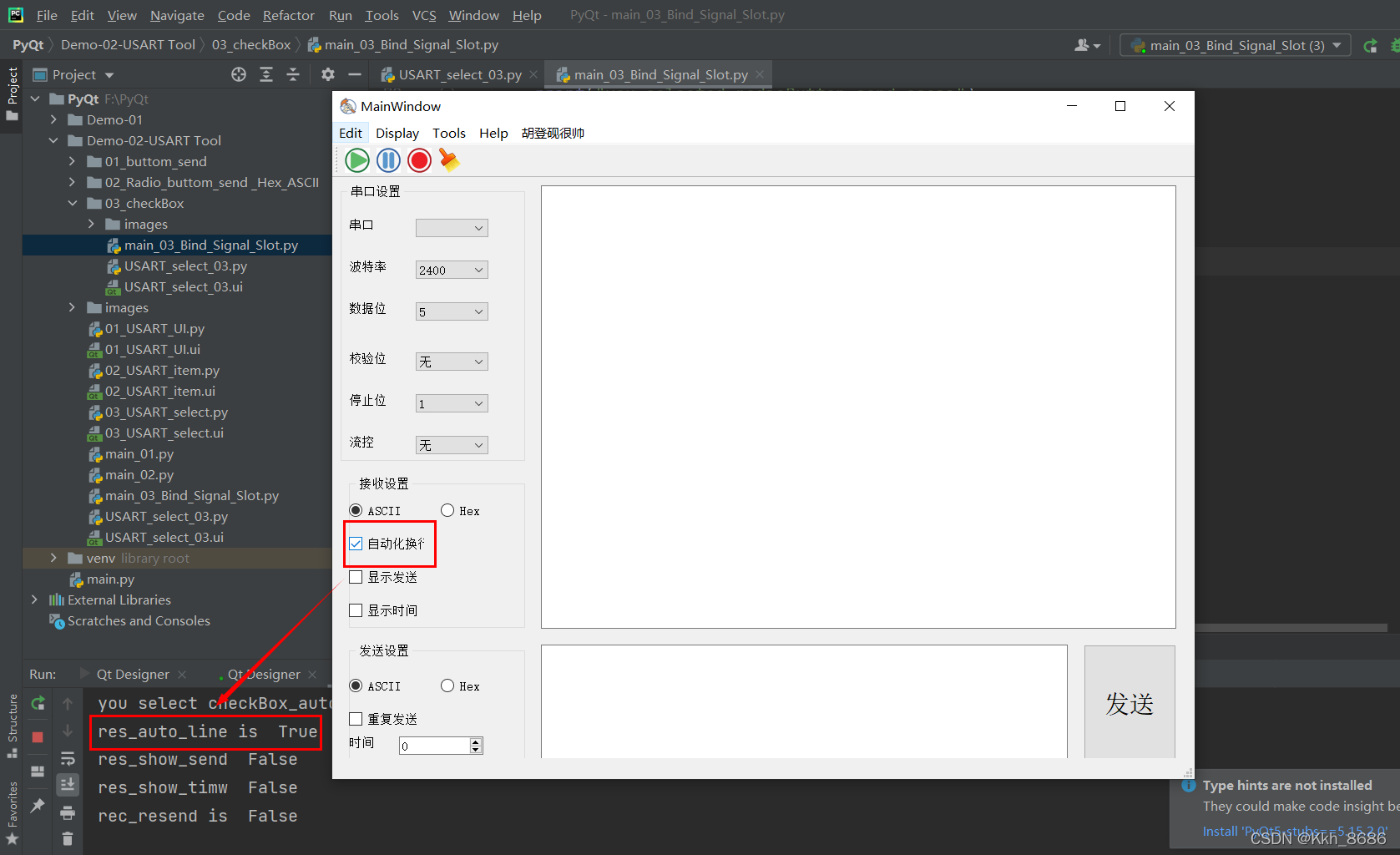

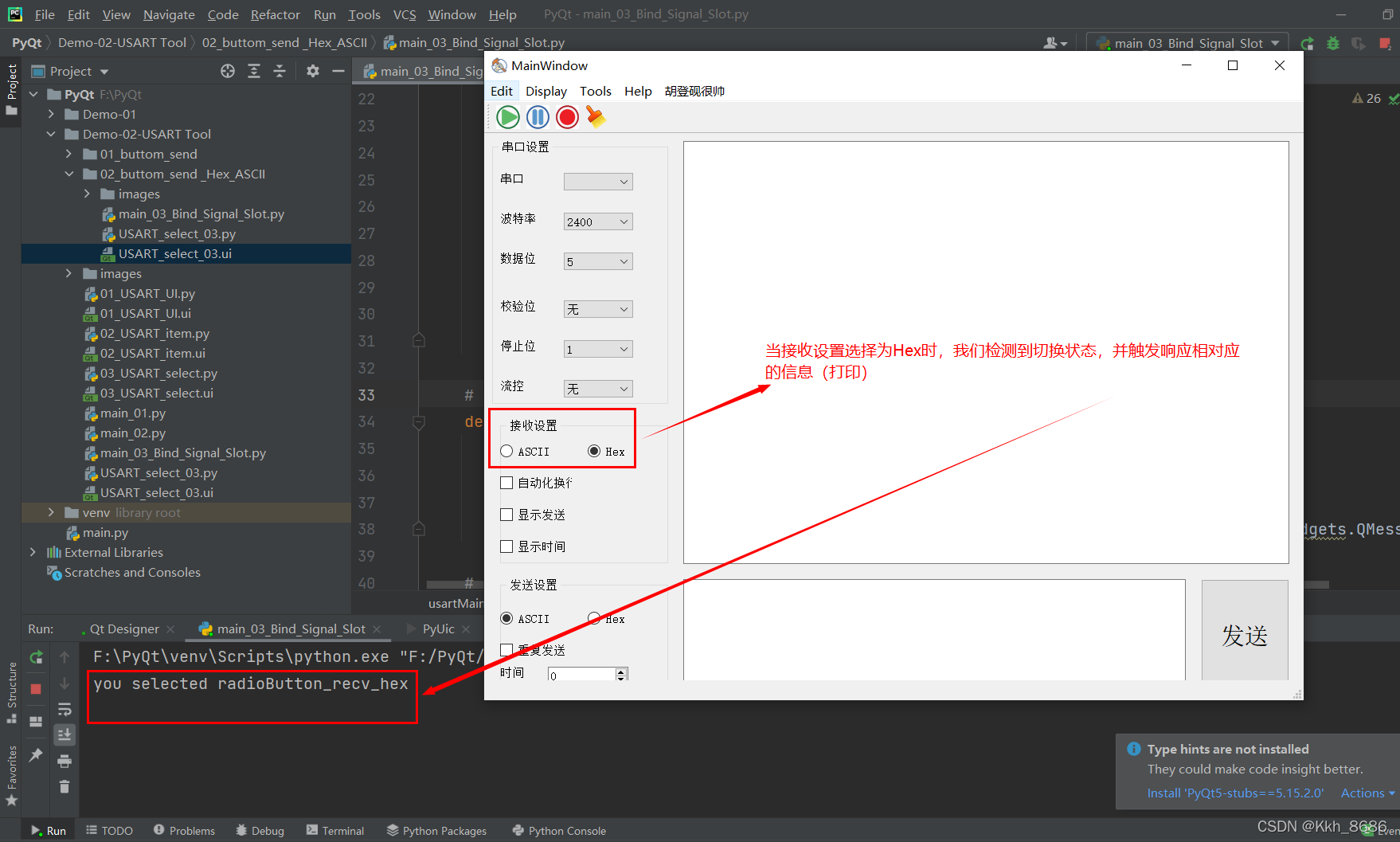

效果

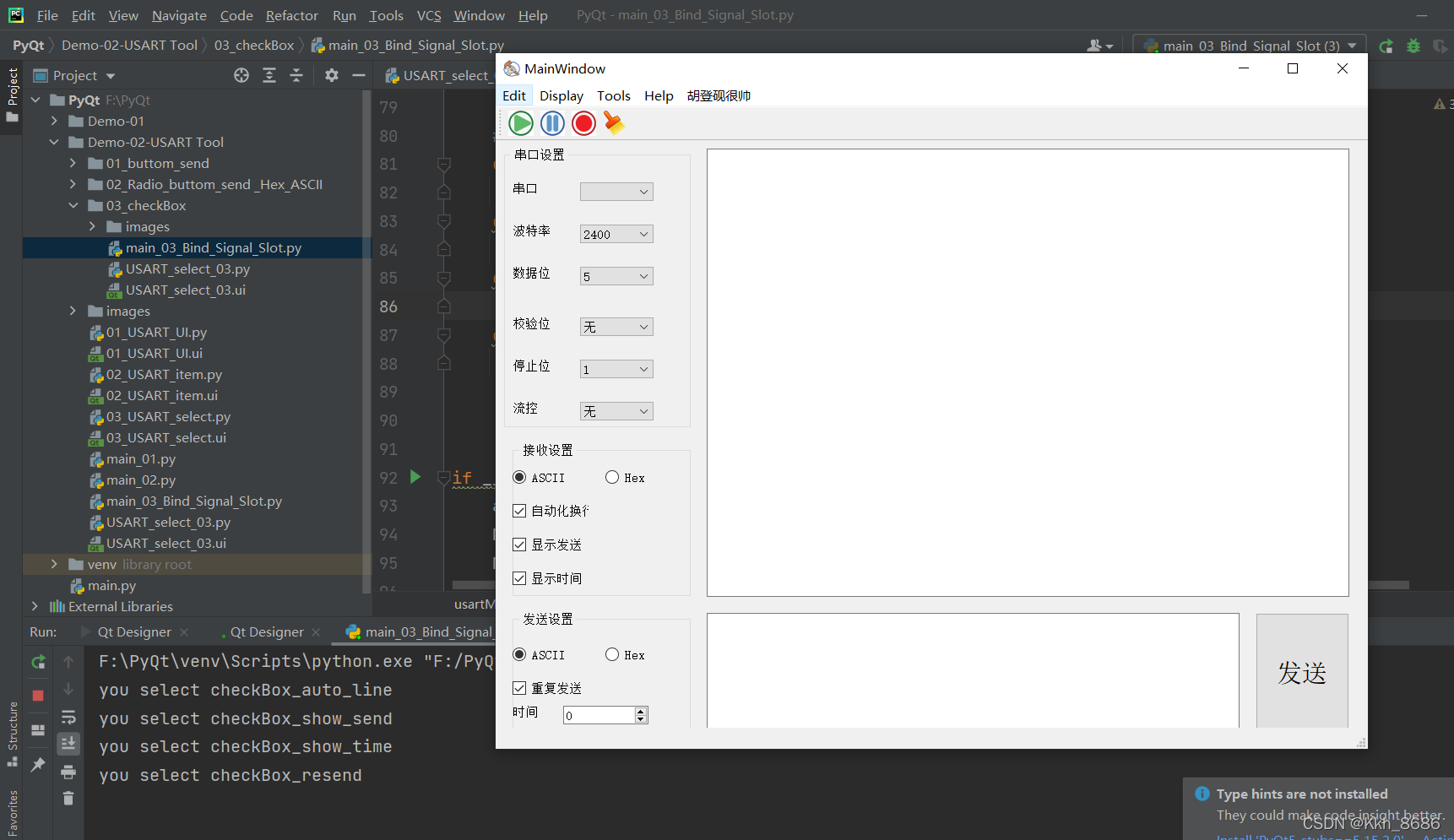

5. Check_Box

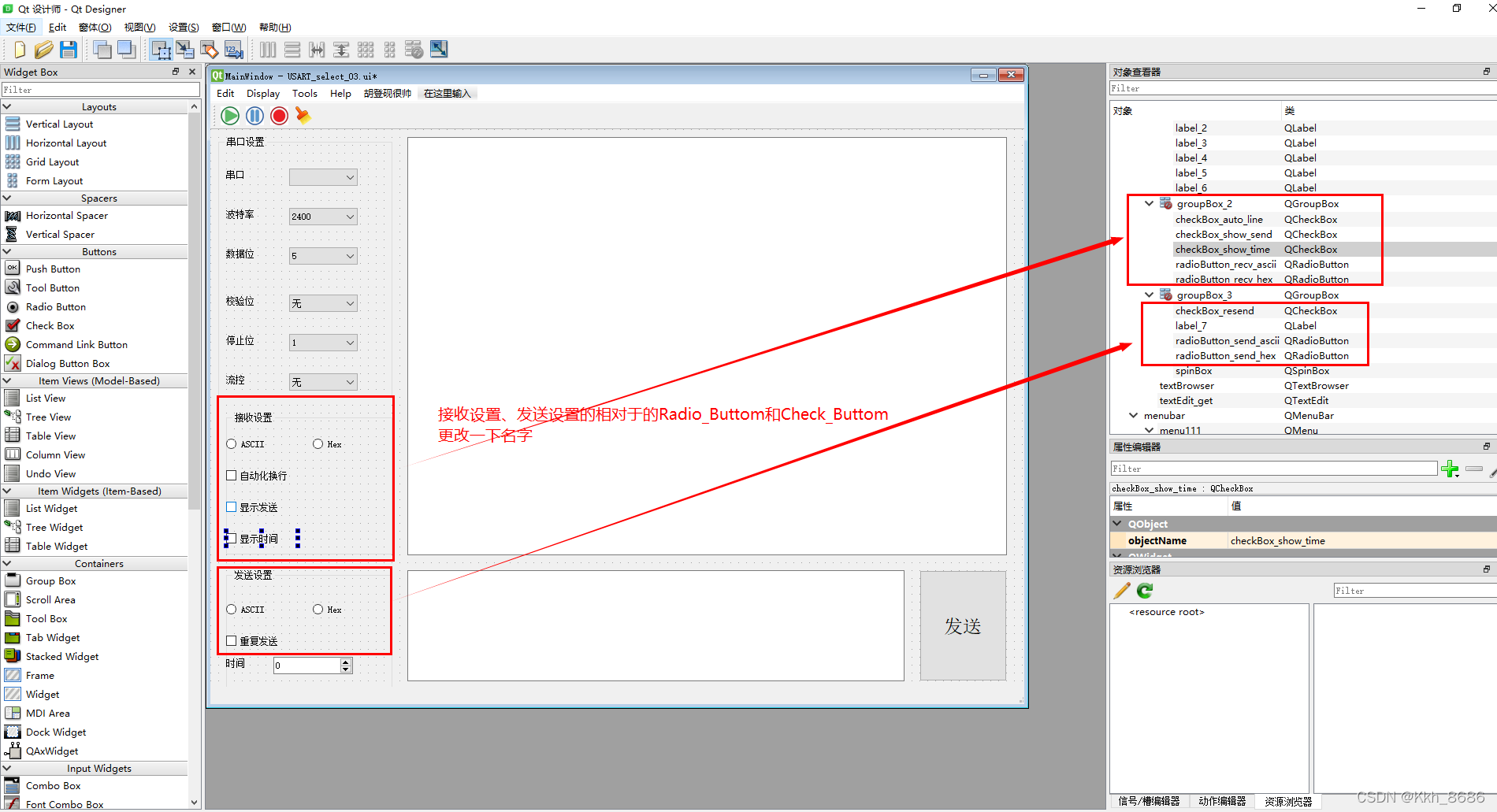

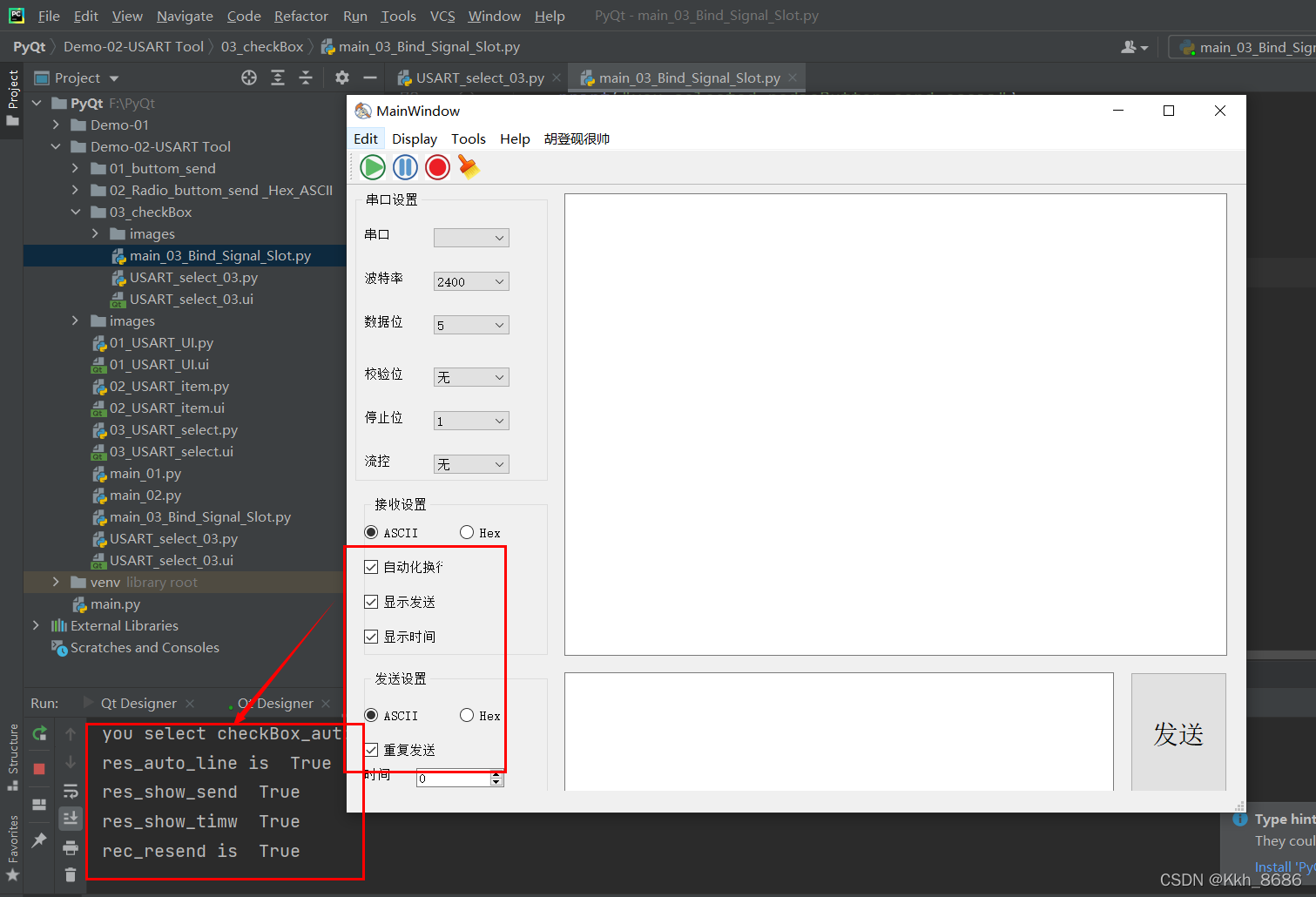

5-1. 在上一个工程文件的基础上，通过Qt Designer更改控件的对象名称

逻辑代码：

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽######################################################################
        # 当comboBox_baud（波特率当前值）改变，绑定连接到comboBox_baud_cb事件
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

        # 当btn_send（按钮被点击），绑定连接btn_send_cd事件
        self.btn_send.clicked.connect(self.btn_send_cb)

        # 菜单栏的开始、暂停、停止、清除的按键操作
        self.action_Start.triggered.connect(self.action_start_cb)
        self.action_Pause.triggered.connect(self.action_pause_cb)
        self.action_Stop.triggered.connect(self.action_stop_cb)
        self.action_Clean.triggered.connect(self.action_clean_cb)

        # 接收设置、发送设置（radio_Buttom）单选点击事件绑定触发
        self.radioButton_send_ascii.clicked.connect(self.radioButton_send_ascii_cb)
        self.radioButton_send_hex.clicked.connect(self.radioButton_send_hex_cb)
        self.radioButton_recv_ascii.clicked.connect(self.radioButton_recv_ascii_cb)
        self.radioButton_recv_hex.clicked.connect(self.radioButton_recv_hex_cb)
        # 初始化串口助手（ASCII或者Hex）的选择（radio_Buttom）
        self.radioButton_recv_ascii.setChecked(True)
        self.radioButton_send_ascii.setChecked(True)

        #
        self.checkBox_auto_line.toggled.connect(self.checkBox_auto_line_cb)
        self.checkBox_show_send.toggled.connect(self.checkBox_show_send_cb)
        self.checkBox_show_time.toggled.connect(self.checkBox_show_time_cb)
        self.checkBox_resend.toggled.connect(self.checkBox_resend_cb)



    # 信号对应的事件触发 #########################################################################
    # 波特率事件
    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        text = ("你当前选中了%s" %content)
        QtWidgets.QMessageBox.information(self, "提示", text, QtWidgets.QMessageBox.Ok |QtWidgets.QMessageBox.Cancel)

    # 按钮点击发送事件
    def btn_send_cb(self):
        print("you clicked btn_send.")
        text = self.textEdit_get.toPlainText()  # 获取对象 textEdit_get 中的文本
        print("text is ", text)
        # 将对象textEdit_get框中文本，加载到对象comboBox_uart中
        self.comboBox_uart.addItem(text)

    # 菜单的开始按钮被点击所触发事件（Start、Pause、Stop、Clean）
    def action_start_cb(self):
        print("you clicked action_start")
    # 菜单的暂停按钮被点击所触发事件
    def action_pause_cb(self):
        print("you clicked action_pause")
    # 菜单的停止按钮被点击所触发事件
    def action_stop_cb(self):
        print("you clicked action_stop")
    # 菜单的清除按钮被点击所触发事件
    def action_clean_cb(self):
        print("you clicked action_clean")

    # 单选按钮被勾选所触发的事件（ASCII发送、Hex发送、ASCII接收、Hex接收）
    def radioButton_send_ascii_cb(self):
        print("you selected radioButton_send_ascii")
    def radioButton_send_hex_cb(self):
        print("you selected radioButton_send_hex")
    def radioButton_recv_ascii_cb(self):
        print("you selected radioButton_recv_ascii")
    def radioButton_recv_hex_cb(self):
        print("you selected radioButton_recv_hex")

    # checkBox事件触发（自动化换行、显示发送、显示时间、重复发送）
    def checkBox_auto_line_cb(self):
        print("you select checkBox_auto_line")
    def checkBox_show_send_cb(self):
        print("you select checkBox_show_send")
    def checkBox_show_time_cb(self):
        print("you select checkBox_show_time")
    def checkBox_resend_cb(self):
        print("you select checkBox_resend")


if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

运行，勾选对应的Check_Box的效果：

5-2. checkBox事件触发（自动化换行、显示发送、显示时间、重复发送）判断是否被选中

import sys
from PyQt5 import QtWidgets
import USART_select_03

# 构建一个类usartMainWindow
class usartMainWindow(QtWidgets.QMainWindow,USART_select_03.Ui_MainWindow):
    def __init__(self):   # 初始化
        super().__init__()
        self.setupUi(self)

        # 绑定信号与槽######################################################################
        # 当comboBox_baud（波特率当前值）改变，绑定连接到comboBox_baud_cb事件
        self.comboBox_baud.currentIndexChanged.connect(self.comboBox_baud_cb)

        # 当btn_send（按钮被点击），绑定连接btn_send_cd事件
        self.btn_send.clicked.connect(self.btn_send_cb)

        # 菜单栏的开始、暂停、停止、清除的按键操作
        self.action_Start.triggered.connect(self.action_start_cb)
        self.action_Pause.triggered.connect(self.action_pause_cb)
        self.action_Stop.triggered.connect(self.action_stop_cb)
        self.action_Clean.triggered.connect(self.action_clean_cb)

        # 接收设置、发送设置（radio_Buttom）单选点击事件绑定触发
        self.radioButton_send_ascii.clicked.connect(self.radioButton_send_ascii_cb)
        self.radioButton_send_hex.clicked.connect(self.radioButton_send_hex_cb)
        self.radioButton_recv_ascii.clicked.connect(self.radioButton_recv_ascii_cb)
        self.radioButton_recv_hex.clicked.connect(self.radioButton_recv_hex_cb)
        # 初始化串口助手（ASCII或者Hex）的选择（radio_Buttom）
        self.radioButton_recv_ascii.setChecked(True)
        self.radioButton_send_ascii.setChecked(True)

        #
        self.checkBox_auto_line.toggled.connect(self.checkBox_auto_line_cb)
        self.checkBox_show_send.toggled.connect(self.checkBox_show_send_cb)
        self.checkBox_show_time.toggled.connect(self.checkBox_show_time_cb)
        self.checkBox_resend.toggled.connect(self.checkBox_resend_cb)



    # 信号对应的事件触发 #########################################################################
    # 波特率事件
    def comboBox_baud_cb(self):
        content = self.comboBox_baud.currentText()
        print("combox's value is ", content)
        text = ("你当前选中了%s" %content)
        QtWidgets.QMessageBox.information(self, "提示", text, QtWidgets.QMessageBox.Ok |QtWidgets.QMessageBox.Cancel)

    # 按钮点击发送事件
    def btn_send_cb(self):
        print("you clicked btn_send.")
        text = self.textEdit_get.toPlainText()  # 获取对象 textEdit_get 中的文本
        print("text is ", text)
        # 将对象textEdit_get框中文本，加载到对象comboBox_uart中
        self.comboBox_uart.addItem(text)

    # 菜单的开始按钮被点击所触发事件（Start、Pause、Stop、Clean）
    def action_start_cb(self):
        print("you clicked action_start")
    # 菜单的暂停按钮被点击所触发事件
    def action_pause_cb(self):
        print("you clicked action_pause")
    # 菜单的停止按钮被点击所触发事件
    def action_stop_cb(self):
        print("you clicked action_stop")
    # 菜单的清除按钮被点击所触发事件
    def action_clean_cb(self):
        print("you clicked action_clean")

    # 单选按钮被勾选所触发的事件（ASCII发送、Hex发送、ASCII接收、Hex接收）
    def radioButton_send_ascii_cb(self):
        print("you selected radioButton_send_ascii")
    def radioButton_send_hex_cb(self):
        print("you selected radioButton_send_hex")
    def radioButton_recv_ascii_cb(self):
        print("you selected radioButton_recv_ascii")
    def radioButton_recv_hex_cb(self):
        print("you selected radioButton_recv_hex")

    # checkBox事件触发（自动化换行、显示发送、显示时间、重复发送）判断是否被选中
    def checkBox_auto_line_cb(self):
        print("you select checkBox_auto_line")
        res_auto_line = self.checkBox_auto_line.isChecked()
        print("res_auto_line is ", res_auto_line)
        res_show_send = self.checkBox_show_send.isChecked()
        print("res_show_send ", res_show_send)
        res_show_time = self.checkBox_show_time.isChecked()
        print("res_show_timw ", res_show_time)
        res_repeat_send = self.checkBox_resend.isChecked()
        print("rec_resend is ", res_repeat_send)
    def checkBox_show_send_cb(self):
        print("you select checkBox_show_send")
        print("you select checkBox_auto_line")
        res_auto_line = self.checkBox_auto_line.isChecked()
        print("res_auto_line is ", res_auto_line)
        res_show_send = self.checkBox_show_send.isChecked()
        print("res_show_send ", res_show_send)
        res_show_time = self.checkBox_show_time.isChecked()
        print("res_show_timw ", res_show_time)
        res_repeat_send = self.checkBox_resend.isChecked()
        print("rec_resend is ", res_repeat_send)
    def checkBox_show_time_cb(self):
        print("you select checkBox_show_time")
        print("you select checkBox_auto_line")
        res_auto_line = self.checkBox_auto_line.isChecked()
        print("res_auto_line is ", res_auto_line)
        res_show_send = self.checkBox_show_send.isChecked()
        print("res_show_send ", res_show_send)
        res_show_time = self.checkBox_show_time.isChecked()
        print("res_show_timw ", res_show_time)
        res_repeat_send = self.checkBox_resend.isChecked()
        print("rec_resend is ", res_repeat_send)
    def checkBox_resend_cb(self):
        print("you select checkBox_resend")
        print("you select checkBox_auto_line")
        res_auto_line = self.checkBox_auto_line.isChecked()
        print("res_auto_line is ", res_auto_line)
        res_show_send = self.checkBox_show_send.isChecked()
        print("res_show_send ", res_show_send)
        res_show_time = self.checkBox_show_time.isChecked()
        print("res_show_timw ", res_show_time)
        res_repeat_send = self.checkBox_resend.isChecked()
        print("rec_resend is ", res_repeat_send)



if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = usartMainWindow()
    MainWindow.show()

    sys.exit(app.exec_())

显示效果

阅读世界，共赴山海

423全民读书节，邀你共读
