学习内容：

YOLO算法
目标：
1、目标检测
2、 One stage和Two stage
3、 YOLO算法

学习产出：

Two Stage

Two Stage 是2013年到2015年的主流算法，后来逐渐发展为 One Stage 端到端的目标检测算法。

Two Stage 算法是先进行区域生成，该区域称之为 region proposal（简称RP，一个有可能包含待检物体的预选框），再通过卷积神经网络进行样本分类。

任务流程：特征提取 --> 生成RP --> 分类/定位回归。

常见 Two Stage 目标检测算法有：R-CNN、SPP-Net、Fast R-CNN、Faster R-CNN 和 R-
FCN 等。

One Stage

不用 RP，直接在网络中提取特征来预测物体分类和位置。

任务流程：特征提取–> 分类/定位回归。

常见的 One Stage 目标检测算法有：YOLO 系列、SSD 系列、Anchor Free 系列等。

如今，比较常用、实用的目标检测算法都是 One Stage 的。

现在，一般公司面试，都爱问 YOLO 系列的算法，YOLO v4、YOLO v5 这些。

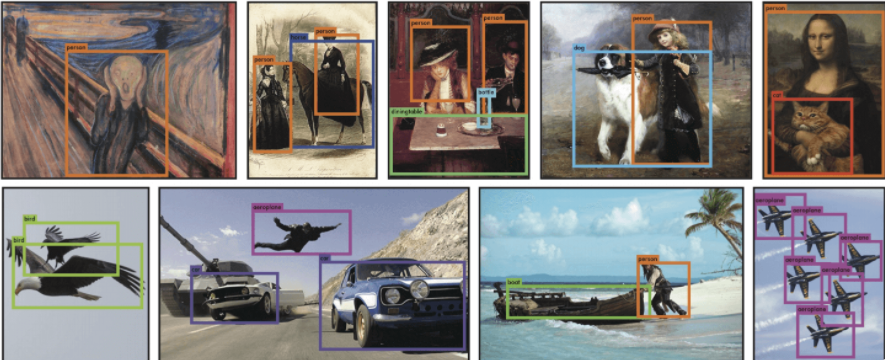

学习概念：bounding box ，即检测框，就是目标外围带颜色的框框，一般简称 bbox。在这里插入图片描述

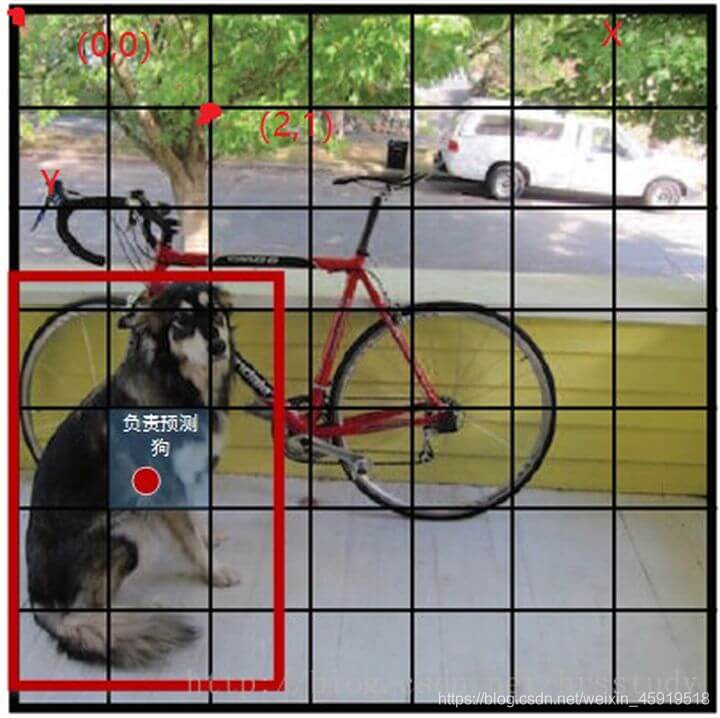

YOLO v1 的实现，是将一幅图像分成 SxS 个网格(grid cell)。
在这里插入图片描述

哪个目标物体的中心落在这个网格中，则这个网格负责预测这个目标。
论文中，是将图像分为 7x7 的网格，即上文中的 S=7。如上图所示，红色的点，就是负责检测狗的。
YOLO v1的检测步骤：
1）resize图片尺寸：即是把输入图片的不同尺寸输入到统一的网络结构中去，需要resize到相同的尺寸
2）输入网络出结果
3）NMS

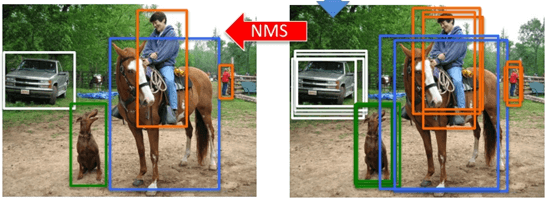

NMS，即非极大值抑制，就是将一些冗余框去掉，示意图如下：
在这里插入图片描述

学到 NMS 这需要了解 IOU

IOU 即Intersection over Union，也就是两个box区域的交集比上并集，下面的示意图就很好理解，用于确定两个框的位置像素距离。
在这里插入图片描述

[1] 首先计算两个box左上角点坐标的最大值和右下角坐标的最小值

[2] 然后计算交集面积

[3] 最后把交集面积除以对应的并集面积

就这么简单，NMS 就是通过计算 IOU 来去除冗余框的，具体的实现思路如下。

以下图为例，进行说明：
在这里插入图片描述

就像上面的图片一样，定位一个车辆，最后算法就找出了一堆的方框，我们需要判别哪些矩形框是没用的。

非极大值抑制的方法是：先假设有6个矩形框，根据分类器的类别分类概率做排序，假设从小到大属于车辆的概率分别为A、B、C、D、E、F。

(1)从最大概率矩形框F开始，分别判断A~E与F的重叠度IOU是否大于某个设定的阈值;

(2)假设B、D与F的重叠度超过阈值，那么就扔掉B、D；并标记第一个矩形框F，是我们保留下来的。

(3)从剩下的矩形框A、C、E中，选择概率最大的E，然后判断E与A、C的重叠度，重叠度大于一定的阈值，那么就扔掉；并标记E是我们保留下来的第二个矩形框。

就这样一直重复，找到所有被保留下来的矩形框。

代码实现：

 #x1、y1、x2、y2、以及score赋值
    x1 = dets[:, 0]                     # pred bbox top_x
    y1 = dets[:, 1]                     # pred bbox top_y
    x2 = dets[:, 2]                     # pred bbox bottom_x
    y2 = dets[:, 3]                     # pred bbox bottom_y
    scores = dets[:, 4]              # pred bbox cls score
    #每一个检测框的面积
    areas = (x2 - x1 + 1) * (y2 - y1 + 1)    # pred bbox areas
    order = scores.argsort()[::-1]              # 对pred bbox按score做降序排序，对应step-2
    #保留的结果框集合
    keep = []
    while order.size > 0:
        i = order[0]          # top-1 score bbox
        keep.append(i)   #保留该类剩余box中得分最高的一个
        #得到相交区域,左上及右下
        xx1 = np.maximum(x1[i], x1[order[1:]])   # top-1 bbox（score最大）与order中剩余bbox计算NMS
        yy1 = np.maximum(y1[i], y1[order[1:]])
        xx2 = np.minimum(x2[i], x2[order[1:]])
        yy2 = np.minimum(y2[i], y2[order[1:]])

        #计算相交的面积,不重叠时面积为0
        w = np.maximum(0.0, xx2 - xx1 + 1)
        h = np.maximum(0.0, yy2 - yy1 + 1)
        inter = w * h
        #计算IoU：重叠面积 /（面积1+面积2-重叠面积）
        ovr = inter / (areas[i] + areas[order[1:]] - inter)
        #保留IoU小于阈值的box
        inds = np.where(ovr <= thresh)[0]     # 这个操作可以对代码断点调试理解下，结合step-3，我们希望剔除所有与当前top-1 bbox IoU > thresh的冗余bbox，那么保留下来的bbox，自然就是ovr <= thresh的非冗余bbox，其inds保留下来，作进一步筛选
        #因为ovr数组的长度比order数组少一个，所以这里要将所有下标后移一位
        order = order[inds + 1]   # 保留有效bbox，就是这轮NMS未被抑制掉的幸运儿，为什么 + 1？因为ind = 0就是这轮NMS的top-1，剩余有效bbox在IoU计算中与top-1做的计算，inds对应回原数组，自然要做 +1 的映射，接下来就是step-4的循环
?
    return keep    # 最终NMS结果返回
?
if __name__ == '__main__':
    dets = np.array([[100,120,170,200,0.98],
                     [20,40,80,90,0.99],
                     [20,38,82,88,0.96],
                     [200,380,282,488,0.9],
                     [19,38,75,91, 0.8]])
?
    py_cpu_nms(dets, 0.5)
