[人工智能]强化学习 — MCTS

Simulation-Based Search

基于仿真的搜索包含两点：一个是simulation，其次是search。simulation是基于强化学习model进行采样，得到样本数据。但这不是基于和环境交互获得的真实数据。search则是为了利用样本结果来帮我们计算应该采用什么动作，以实现长期利益最大化

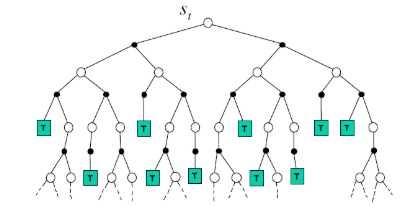

要理解什么是Simulation-Based Search，首先要明白什么是forward search，forward search从当前考虑的一个节点（状态）$S_t$开始，然后对其所有可能的action进行扩展，建立一棵以$S_t$为根节点的搜索树，这棵树是一个MDP（马尔科夫决策过程），求解这个MDP，然后得到$S_t$状态最应该采用的动作$A_t$。如下图所示

MC Search

Simulation-based Search的一种简单方法是：简单MC Search。它基于一个模型$M_v$和策略$\pi$，针对当前状态$S_t$，对每一个可能采样的动作KaTeX parse error: Undefined control sequence: \inA at position 2: a\?i?n?A?，都进行K轮采样，这样每个动作$a$都会得到K组完整的episode。即：
{ S t , a , R t + 1 k , S t + 1 k , A t + 1 k , . . . S T k } k = 1 K ? M v , π \{S_t,a,R_{t+1}^k,S_{t+1}^k,A_{t+1}^k,...S_T^k\}_{k=1}^K -M_v,\pi {St?,a,Rt+1k?,St+1k?,At+1k?,...STk?}k=1K??Mv?,π
对于每个$(S_t,a)$，使用MC算法算法先算出每一个episode的$G_t$，然后得到每个$(S_t,a)$，算出动作价值函数和选择最优动作
$$Q(S_t,a)=\frac{1}{K}\sum _{k=1}^K{G}_t$$
$$a_t=arg\underset{a\in A}{\max }Q(S_t,a)$$
如果我们的$(S,A)$数量达到非常大的量级，比如围棋的级别，那么简单MC Search算法就太慢了。

MCTS

MCTS放弃了简单MC Search中的对当前状态$S_t$都要进行K次模拟采样的做法，而是总共对当前状态$S_t$进行K次采样，这样采样的动作可能就是全集$A$中的一部分，这样可以大大降低计算量，但是会造成可能错失很多动作的选择，而这些动作或许会更好。
在MCTS中，当前状态$S_t$对应的状态序列（episode）是这样的：
{ S t , A t k , R t + 1 k , S t + 1 k , A t + 1 k , . . . S T k } k = 1 K ? M v , π \{S_t,A_t^k,R_{t+1}^k,S_{t+1}^k,A_{t+1}^k,...S_T^k\}_{k=1}^K - M_v,\pi {St?,Atk?,Rt+1k?,St+1k?,At+1k?,...STk?}k=1K??Mv?,π
采样完成后，可以基于采样结果构建MCTS搜索树，然后计算$Q(s_t,a)$和最大$Q(s_t,a)$对应的动作。
$$Q(S_t,a)=\frac{1}{N(S_t,a)}\sum _{k=1}^K\sum _{u=t}^{T}1(S_{uk}=S_t,A_{uk}=a)G_u$$
$$a_t=arg\underset{a\in A}{\max }Q(S_t,a)$$
MCTS搜索的策略分为两个阶段：第一个是Tree policy，即采样得到的状态还在搜索树时采用的策略，可以使用$?$-greedy，或者是上线置信区间（UCT），第二个阶段是，如果当前状态已经不在MCTS内了，使用默认策略（default policy）来完成采样。

上线置信区间算法UCT

上线置信区间算法（UpperConfidence Bound Applied to Trees，UCT）在棋类问题中比$?$-greedy更常用。比如在某个状态下游两个可选动作，第一个动作在历史上是0胜1败，第二个动作是8胜10负，如果是$?$-greedy算法，则第二个动作非常容易被选择到，但是可能只是因为第一个动作的历史棋局比较少导致的，实际上它才是更好的。所以UCT是个不错的解决方法。
UCT的公式如下：
$$score=\frac{w_i}{n_i}+c\sqrt{\frac{ln{N}_i}{n_i}}$$
其中$w_i$是$i$节点的胜利次数，$n_i$是$i$的模拟次数，$N_i$是所有模拟次数，$c$是探索常数，理论值为$\sqrt{2}$。
比如对于下面的棋局，对于根节点来说，有3个选择，第一个选择7胜3负，第二个选择5胜3负，第三个选择0胜3负。

如果$c=10$，则第一个节点的分数为：
$$score(7,10)=7/10+C?\sqrt{\frac{log(21)}{10}}\approx 6.2$$
第二个节点的分数为：
$$score(5,8)=5/8+C?\sqrt{\frac{log(21)}{8}}\approx 6.8$$
第三个节点的分数为：
$$score(0,3)=0/3+C?\sqrt{\frac{log(21)}{3}}\approx 10$$

棋类游戏MCTS搜索

在像围棋这样的零和问题中，一个动作只有在棋局结束才能拿到真正的奖励，因此我们对MCTS的搜索步骤和树结构上需要根据问题的不同做一些细化。
对于MCTS的树结构，如果是最简单的方法，只需要在节点上保存状态对应的历史胜负记录。

（1）选择（Selection）：这一步会从根节点开始，每次都选一个最值得搜索的子节点，一般使用UCT方法选择。直到来到一个可能有后继子节点，但是还没有被扩展的节点，如上图的3/3。之所以说有后继子节点，是因为该状态下还有未走过的着棋法，也就是MCTS中没有后续的动作可以在搜索树中找到了。这是进入（2）。
（2）扩展（Expansion）：对于那个还没被扩展的子节点，加上一个0/0的子节点，表示没有历史记录参考，这时我们进入（3）。
（3）仿真（Simulation）：从那个新的着棋法开始，用一个简单策略（Rollout policy）走到底，得到一个胜负结果。这里之所以选择一种比较快的走子法是因为如果策略走得慢，虽然会更准确，但由于耗时多，模拟次数就变少。所以不一定“棋力”更强，有可能会更弱。
（4）回溯（Backpropagation）：将我们最后得到的胜负结果回溯加到MCTS树结构上。注意除了之前的MCTS树要回溯外，新加入的节点也要加上一次胜负历史记录，如上图最右边所示。

MCTS的简单实现

#!/usr/bin/env python
# -*- coding: utf-8 -*-
import sys
import math
import random
import numpy as np

AVAILABLE_CHOICES = [1, -1, 2, -2]
AVAILABLE_CHOICE_NUMBER = len(AVAILABLE_CHOICES)
MAX_ROUND_NUMBER = 10


class State(object):
  """
  蒙特卡罗树搜索的游戏状态，记录在某一个Node节点下的状态数据，包含当前的游戏得分、当前的游戏round数、从开始到当前的执行记录。
  需要实现判断当前状态是否达到游戏结束状态，支持从Action集合中随机取出操作。
  """
  def __init__(self):
    self.current_value = 0.0
    # For the first root node, the index is 0 and the game should start from 1
    self.current_round_index = 0
    self.cumulative_choices = []

  def get_current_value(self):
    return self.current_value

  def set_current_value(self, value):
    self.current_value = value

  def get_current_round_index(self):
    return self.current_round_index

  def set_current_round_index(self, turn):
    self.current_round_index = turn

  def get_cumulative_choices(self):
    return self.cumulative_choices

  def set_cumulative_choices(self, choices):
    self.cumulative_choices = choices

  def is_terminal(self):
    # The round index starts from 1 to max round number
    return self.current_round_index == MAX_ROUND_NUMBER

  def compute_reward(self):
    return -abs(1 - self.current_value)

  def get_next_state_with_random_choice(self):
    random_choice = random.choice([choice for choice in AVAILABLE_CHOICES])
    next_state = State()
    next_state.set_current_value(self.current_value + random_choice)
    next_state.set_current_round_index(self.current_round_index + 1)
    next_state.set_cumulative_choices(self.cumulative_choices +[random_choice])
    return next_state

  def __repr__(self):
    return "State: {}, value: {}, round: {}, choices: {}".format(
        hash(self), self.current_value, self.current_round_index,
        self.cumulative_choices)

class Node(object):
  """
  蒙特卡罗树搜索的树结构的Node，包含了父节点和直接点等信息，还有用于计算UCB的遍历次数和quality值，还有游戏选择这个Node的State。
  """
  def __init__(self):
    self.parent = None
    self.children = []
    self.visit_times = 0
    self.quality_value = 0.0
    self.state = None

  def set_state(self, state):
    self.state = state

  def get_state(self):
    return self.state

  def get_parent(self):
    return self.parent

  def set_parent(self, parent):
    self.parent = parent

  def get_children(self):
    return self.children

  def get_visit_times(self):
    return self.visit_times

  def set_visit_times(self, times):
    self.visit_times = times

  def visit_times_add_one(self):
    self.visit_times += 1

  def get_quality_value(self):
    return self.quality_value

  def set_quality_value(self, value):
    self.quality_value = value

  def quality_value_add_n(self, n):
    self.quality_value += n

  def is_all_expand(self):
    return len(self.children) == AVAILABLE_CHOICE_NUMBER

  def add_child(self, sub_node):
    sub_node.set_parent(self)
    self.children.append(sub_node)

  def __repr__(self):
    return "Node: {}, Q/N: {}/{}, state: {}".format(
        hash(self), self.quality_value, self.visit_times, self.state)


def tree_policy(node):
  """
  蒙特卡罗树搜索的Selection和Expansion阶段，传入当前需要开始搜索的节点（例如根节点），根据exploration/exploitation算法返回最好的需要expend的节点，注意如果节点是叶子结点直接返回。
  基本策略是先找当前未选择过的子节点，如果有多个则随机选。如果都选择过就找权衡过exploration/exploitation的UCB值最大的，如果UCB值相等则随机选。
  """
  # Check if the current node is the leaf node
  while node.get_state().is_terminal() == False:
    if node.is_all_expand():
      node = best_child(node, True)
    else:
      # Return the new sub node
      sub_node = expand(node)
      return sub_node
  # Return the leaf node
  return node


def default_policy(node):
  """
  蒙特卡罗树搜索的Simulation阶段，输入一个需要expand的节点，随机操作后创建新的节点，返回新增节点的reward。注意输入的节点应该不是子节点，而且是有未执行的Action可以expend的。
  基本策略是随机选择Action。
  """
  # Get the state of the game
  current_state = node.get_state()
  # Run until the game over
  while current_state.is_terminal() == False:
    # Pick one random action to play and get next state
    current_state = current_state.get_next_state_with_random_choice()
  final_state_reward = current_state.compute_reward()
  return final_state_reward

def expand(node):
  """
  输入一个节点，在该节点上拓展一个新的节点，使用random方法执行Action，返回新增的节点。注意，需要保证新增的节点与其他节点Action不同。
  """
  tried_sub_node_states = [
      sub_node.get_state() for sub_node in node.get_children()
  ]
  new_state = node.get_state().get_next_state_with_random_choice()
  # Check until get the new state which has the different action from others
  while new_state in tried_sub_node_states:
    new_state = node.get_state().get_next_state_with_random_choice()
  sub_node = Node()
  sub_node.set_state(new_state)
  node.add_child(sub_node)
  return sub_node

def best_child(node, is_exploration):
  """
  使用UCB算法，权衡exploration和exploitation后选择得分最高的子节点，注意如果是预测阶段直接选择当前Q值得分最高的。
  """
  # TODO: Use the min float value
  best_score = -sys.maxsize
  best_sub_node = None
  # Travel all sub nodes to find the best one
  for sub_node in node.get_children():
    # Ignore exploration for inference
    if is_exploration:
      C = 1 / math.sqrt(2.0)
    else:
      C = 0.0
    # UCB = quality / times + C * sqrt(2 * ln(total_times) / times)
    left = sub_node.get_quality_value() / sub_node.get_visit_times()
    right = 2.0 * math.log(node.get_visit_times()) / sub_node.get_visit_times()
    score = left + C * math.sqrt(right)
    if score > best_score:
      best_sub_node = sub_node
      best_score = score
  return best_sub_node

def backup(node, reward):
  """
  蒙特卡洛树搜索的Backpropagation阶段，输入前面获取需要expend的节点和新执行Action的reward，反馈给expend节点和上游所有节点并更新对应数据。
  """
  # Update util the root node
  while node != None:
    # Update the visit times
    node.visit_times_add_one()
    # Update the quality value
    node.quality_value_add_n(reward)
    # Change the node to the parent node
    node = node.parent

def monte_carlo_tree_search(node):
  """
  实现蒙特卡洛树搜索算法，传入一个根节点，在有限的时间内根据之前已经探索过的树结构expand新节点和更新数据，然后返回只要exploitation最高的子节点。
  蒙特卡洛树搜索包含四个步骤，Selection、Expansion、Simulation、Backpropagation。
  前两步使用tree policy找到值得探索的节点。
  第三步使用default policy也就是在选中的节点上随机算法选一个子节点并计算reward。
  最后一步使用backup也就是把reward更新到所有经过的选中节点的节点上。
  进行预测时，只需要根据Q值选择exploitation最大的节点即可，找到下一个最优的节点。
  """
  computation_budget = 2
  # Run as much as possible under the computation budget
  for i in range(computation_budget):
    # 1. Find the best node to expand
    expand_node = tree_policy(node)
    # 2. Random run to add node and get reward
    reward = default_policy(expand_node)
    # 3. Update all passing nodes with reward
    backup(expand_node, reward)
  # N. Get the best next node
  best_next_node = best_child(node, False)
  return best_next_node


def main():
  # Create the initialized state and initialized node
  init_state = State()
  init_node = Node()
  init_node.set_state(init_state)
  current_node = init_node
  # Set the rounds to play
  for i in range(10):
    print("Play round: {}".format(i + 1))
    current_node = monte_carlo_tree_search(current_node)
    print("Choose node: {}".format(current_node))

if __name__ == "__main__":
  main()
