End-to-End Object Detection with Transformers 论文阅读笔记

这是ECCV2020的一篇文章，从被引程度看可以说是一篇神作了，是开创性的一篇论文，提出了一种新的end-to-end的目标检测框架，简称为DETR，在大目标上比现有方法有更高的精度，但在小目标上精度有所降低。而且另一个缺点是，训练时间很长。。
目前的目标检测多数是非end-to-end的，因此受预设的anchor和nms的后处理等先验的影响较大。文章将目标检测任务当作一个set prediction任务（set prediction就是需要预测一个具有任意数量元素的集合的任务，比如翻译），这是不同于以往目标检测框架的一点。

set prediction

对于set prediction任务，最普遍的就是用encoder-decoder的结构去做sequence prediction。文章同样利用transformer构建了一个这样的结构去完成end-to-end的目标检测任务。set prediction的loss采取的是基于匈牙利算法的二分匹配的loss，至于二分匹配是什么，匈牙利算法是什么，自己搜一下就知道了。
关键点有两个，一个是需要一个能够预测set的网络结构，一个是设计一个loss，当loss下降时能够推动网络朝着“预测的每个目标能够唯一匹配一个GT box”这样的趋势去调整。
首先说loss。模型预测固定数量的bbox（N个，并且N比数据集中最多个GTbox的图片的box还多得多），并且将GTbox的集合用空元素填充至N个。也就是说现在有两个集合，一个是预测集合，有N个元素，一个是GT集合，也有N个元素（某些元素为空）。然后定义一次配对的loss如下：

即，loss与预测值中对应GTbox的类别的概率与预测值的box坐标和GTbox的坐标有关。
然后利用匈牙利算法求解以下的二分匹配最优化问题：

便可以将预测集合与GT集合的元素之间进行一一配对。（这里的 $\mathcal{L}_{match}$ 就是上面的配对loss）
接着将匈牙利算法找到的最佳配对，算目标检测的loss（注意，上面的loss是用匈牙利算法去最优化找到最优配对的，这里的loss是用来梯度下降训练网络参数的）：

实际应用中会做加权和，对GTbox为填充的空元素的加和项乘以0.1的权重（考虑类不平衡的策略），有点类似Faster-RCNN中的背景box所采取的策略（Faster-RCNN将与所有GTbox的IOU都小于阈值的预测box标记为背景类的label去算loss，而这里也是一样，匈牙利算法匹配到空元素的预测box相当于背景框）。
上面提到的 $\mathcal{L}_{box}$ 定义如下：iou loss是已有的算法，L1 loss没有仔细说，具体可以看代码（等我有空看完代码再来填坑）。

网络结构

网络由三部分组成：前端的卷积神经网络，中间的transformer组成的encoder-decoder，后面的全连接。
卷积神经网络将图片输入卷积并下采样为原来的1/32
transformer部分首先利用1x1卷积将通道数减少，然后将 $C\times H\times W$ 的特征图拆成HW个word，每个word为 $1\times C$ 的vector，并提供位置编码，这样送进transformer enccoder，具体结构参考的是提出transformer的文章(“attention is all you need”)的结构。
decoder部分相比原本的transformer做了修改，首先是设了N个可训练的embedding（称为object queries，代表了N个box的位置信息），对这N个embedding没有顺序地并行转化为N个output embedding。
输出的这N个embedding被送进了一个3层的全连接网络，产生了最终的回归结果和分类结果。注意分类器是加了一个背景类的softmax。

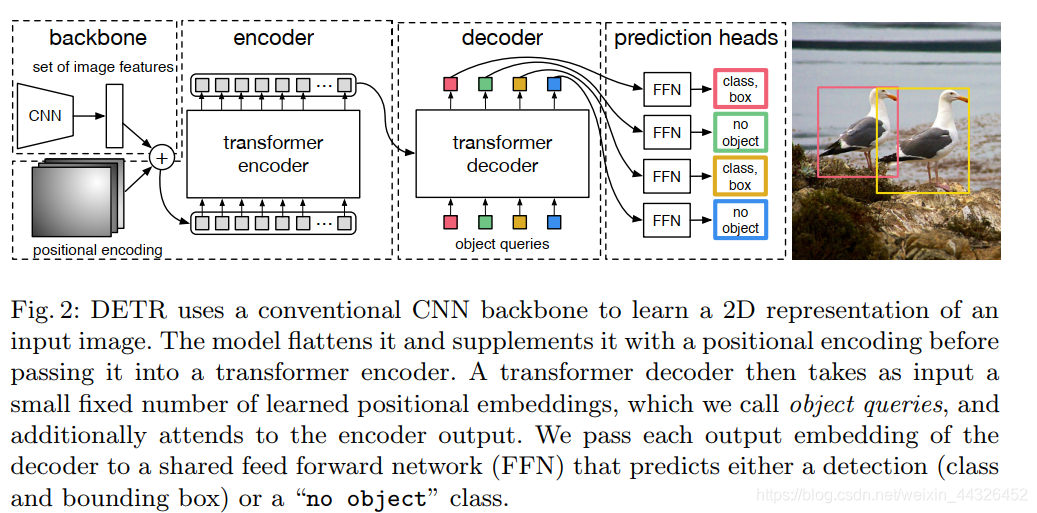

网络结构如下（其实文章中讲得不太仔细，最好是能自己看看代码，等我有空看完代码再来填坑）
此外decoder部分还用上了Auxiliary decoding losses（来自"Character-level language modeling with deeper self-attention"）。
