[人工智能]深度学习之基于CNN实现车牌识别

本篇博客与验证码识别的操作大同小异，只不过在网络结构以及优化器的处理上有所不同。
注：本博客所实现的车牌识别不足以作为一个课设或者毕设，仅使用了CNN，若想做到精确的识别，还需要用到别的模型

1.导入库

import tensorflow as tf
import matplotlib.pyplot as plt
import os,PIL,random,pathlib
import numpy as np
from tensorflow.keras import datasets,layers,models

2.导入数据

data_dir = "E:\\tmp\\.keras\\datasets\\ch_photos"
data_dir = pathlib.Path(data_dir)

pic_paths = list(data_dir.glob('*'))
pic_paths = [str(path) for path in pic_paths]

pic_paths后三张图片的路径
['E:\\tmp\\.keras\\datasets\\ch_photos\\000000000_川W9BR26.jpg', 'E:\\tmp\\.keras\\datasets\\ch_photos\\000000000_藏WP66B0.jpg', 'E:\\tmp\\.keras\\datasets\\ch_photos\\000000001_沪E264UD.jpg']
图片总数：13675

#获取数据标签
all_label_names = [path.split("_")[2].split(".")[0] for path in pic_paths]
#数据可视化
plt.figure(figsize=(10, 5))
plt.suptitle("数据示例", fontsize=15)

for i in range(20):
    plt.subplot(5, 4, i + 1)
    plt.xticks([])
    plt.yticks([])
    plt.grid(False)

    # 显示图片
    images = plt.imread(pic_paths[i])
    plt.imshow(images)
    # 显示标签
    plt.xlabel(all_label_names[i], fontsize=13)

plt.show()

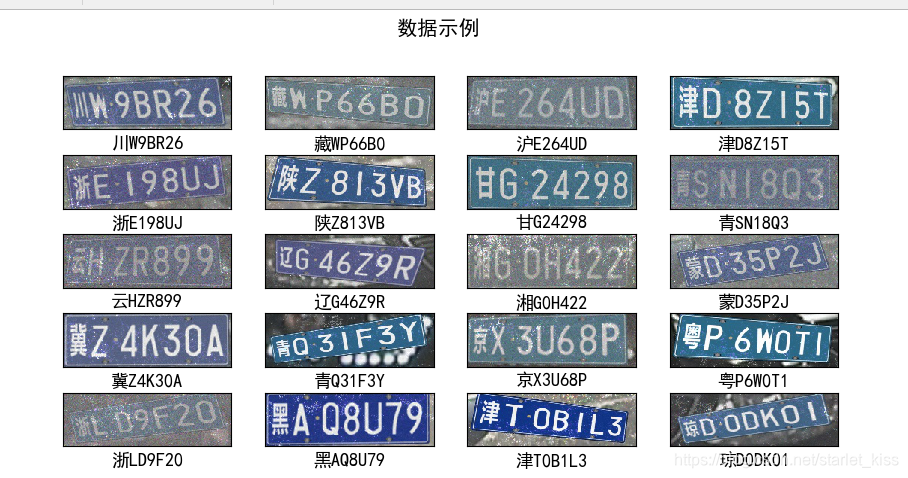

图片如下所示：

3.标签数字化

char_enum = ["京","沪","津","渝","冀","晋","蒙","辽","吉","黑","苏","浙","皖","闽","赣","鲁","豫","鄂","湘","粤","桂","琼","川","贵","云","藏","陕","甘","青","宁","新","军","使"]
number = [str(i) for i in range(0,10)]#0-9的数字
alt = [chr(i) for i in range(65,91)]#A-Z的字母
char_set = char_enum+number+alt
char_set_len = len(char_set)
label_name_len = len(all_label_names[0])
#数字可视化
#首先生成一个全为0的label_name_len*char_set_len的二维数组，将标签中出现的字符所在的位置标记为1，这样将一个标签字符串转换为了一个二维数组。
def text2vec(text):
    print(text)
    vector = np.zeros([label_name_len,char_set_len])
    for i ,c in enumerate(text):
        idx = char_set.index(c)
        vector[i][idx] = 1.0
    return vector
all_labels = [text2vec(i) for i in all_label_names]

4.构建一个tf.data.Dataset

#加载数据
path_ds = tf.data.Dataset.from_tensor_slices(pic_paths)
image_ds = path_ds.map(load_and_preprocess_image,num_parallel_calls=tf.data.experimental.AUTOTUNE)
label_ds = tf.data.Dataset.from_tensor_slices(all_labels)

image_label_ds = tf.data.Dataset.zip((image_ds,label_ds))
# print(image_label_ds)
train_ds = image_label_ds.take(5000).shuffle(5000)
test_ds = image_label_ds.skip(5000).shuffle(1000)

batch_size = 32
#使用prefetch()可显著减少空闲时间
train_ds = train_ds.batch(batch_size)
train_ds = train_ds.prefetch(buffer_size=tf.data.experimental.AUTOTUNE)#减少空闲时间
test_ds = test_ds.batch(batch_size)
test_ds = test_ds.prefetch(buffer_size=tf.data.experimental.AUTOTUNE)#减少空闲时间

5.搭建CNN网络

网络结构为：三层卷积池化+Flatten+两层Dense

model = models.Sequential([
    tf.keras.layers.Conv2D(32,(3,3),activation='relu',input_shape=(50,200,1)),
    tf.keras.layers.MaxPooling2D((2,2)),
    tf.keras.layers.Conv2D(64,(3,3),activation='relu'),
    tf.keras.layers.MaxPooling2D((2,2)),
    tf.keras.layers.Conv2D(128,(3,3),activation='relu'),
    tf.keras.layers.MaxPooling2D((2,2)),
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(1000,activation='relu'),
    tf.keras.layers.Dense(label_name_len*char_set_len),
    tf.keras.layers.Reshape([label_name_len,char_set_len]),
    tf.keras.layers.Softmax()
])

优化器的构建（参考K同学啊的博客）：

learning_rate是影响模型准确率的一个重要因素。
①学习率大
优点：学习速率加快、有助于跳出局部最优值
缺点：模型训练不收敛、模型不精确
②学习率小
优点：有助于模型收敛，模型细化、提高模型精度
缺点：收敛缓慢，很难跳出局部最优值
动态学习率：指数衰减型（ExponentialDecay）。在每一个epoch开始前，学习率（learning_rate）都将会重置为初始学习率（initial_learning_rate），然后再重新开始衰减。
计算公式如下：

learning_rate =initial_learning_rate * decay_rate ^ (step / decay_steps)

#设置优化器
#起始学习率
init_learning_rate = 1e-3
lr_sch = tf.keras.optimizers.schedules.ExponentialDecay(
    initial_learning_rate=init_learning_rate,
    decay_steps=50,
    decay_rate=0.96,
    staircase=True
)

模型编译&&训练

epochs = 10
model.compile(
    optimizer=tf.keras.optimizers.Adam(learning_rate=lr_sch),
    loss='categorical_crossentropy',
    metrics=['accuracy']
)
history = model.fit(
    train_ds,
    validation_data=test_ds,
    epochs=epochs
)

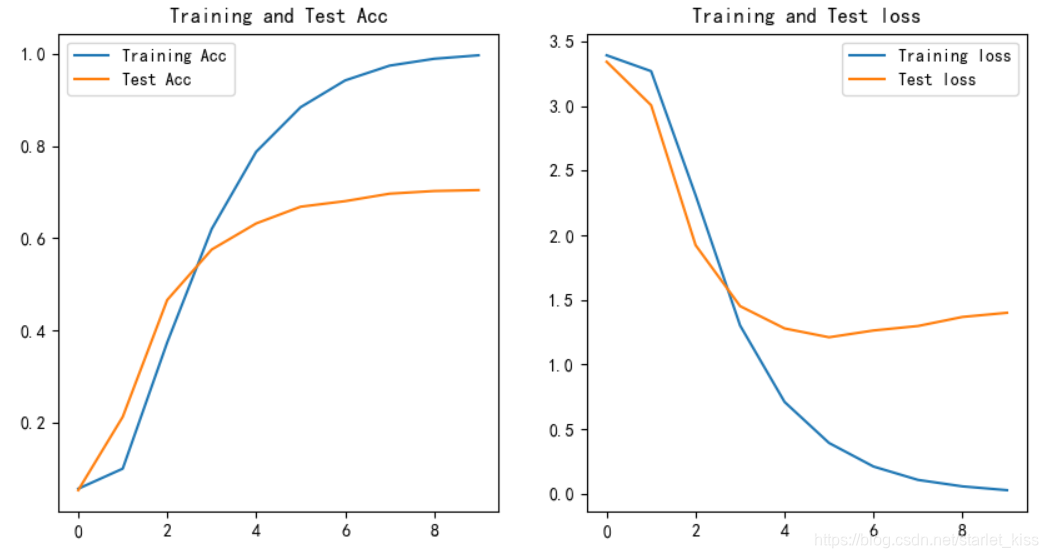

结果如下所示：

训练集的模型准确率达到了100%，但是测试集的准确率就有些低了，在70%左右。

6.模型加载&&预测

模型保存：

model.save('E:/tmp/.keras/datasets/ch_photos/ch_model.h5')

模型加载：

new_model = tf.keras.models.load_model('E:/tmp/.keras/datasets/ch_model.h5')

选取6张图片进行预测：

    plt.figure(figsize=(10, 8))  # 图形的宽为10高为8

    for images, labels in test_ds.take(1):
        images = tf.squeeze(images, axis=3)  # 裁掉一维
        for i in range(6):
            ax = plt.subplot(5, 2, i + 1)
            # 显示图片
            plt.imshow(images[i])

            # 需要给图片增加两个维度
            img_array = tf.expand_dims(images[i], 0)
            img_array = tf.expand_dims(img_array, -1)
            # 使用模型预测
            predictions = new_model.predict(img_array)
            plt.title(vec2text(np.argmax(predictions, axis=2)[0]), fontsize=15)

            plt.axis("off")
plt.show()

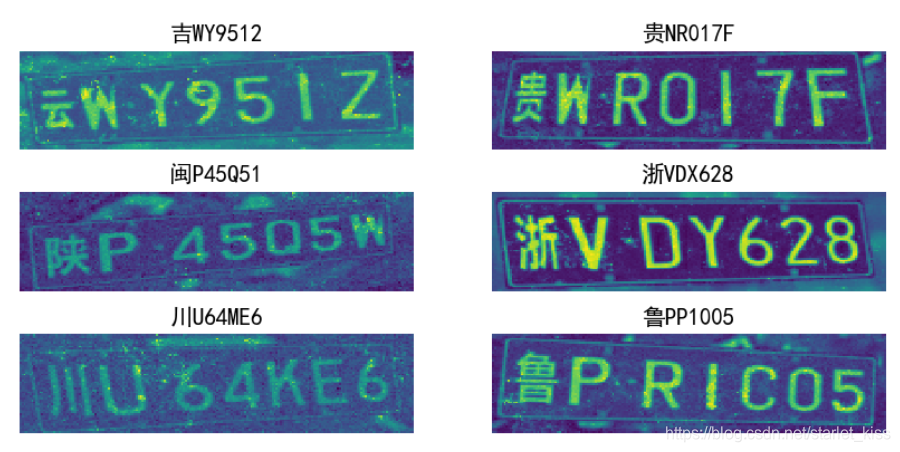

结果如下：

总结：
模型的准确率不高有一下几点：
1.图片模糊，根据上图来看，有的图片本身就存在不清楚、歪斜、缺失等特点，导致训练效果不好。
2.某些字形近，例如0和Q、2和Z、1和I、V和Y等，单纯的利用卷积去识别它们的特征很困难，这里和手写数字识别是不一样的。
进一步提高准确率的方式：
1.对图片做锐化处理，使其特征更加明显，在模型训练时可以更轻松的提取特征。
2.采用分割的方式将车牌分割为7个字符，然后分别对这7个字符进行处理，而不是统一处理。这一操作就需要引入别的字符分割的模型了。
3.修改网络，包括超参数的修改和网络结构的修改，但是这一步所能提高的准确率很有限。
