VB模组简介
VB系列开发板是以我司VB系列模组，外接麦克风、喇叭、供电电路的专为方便用户使用而开发的主控板。
VB系列模组是我司开发的一款AI离线语音识别的产品，主芯片是华镇公司推出的语音大脑VB590，具有超低成本，高可靠性，通用性强的特点。在语音识别技术上实现了高可靠的唤醒识别率、更远距离的唤醒、更低误唤醒率、更强的抗噪音能力、更快的响应识别时间，免联网的纯离线识别。
本文将以VB-01-Kit开发板为例，介绍VB系列开发板的二次开发过程。
1. 二次开发介绍
1.1 硬件准备
1.1.1 硬件清单
| 元器件名称 | 数量 |
|---|---|
| VB-01-kit开发板 | 1 个 |
| 下载器 | 1 个 |
| 麦克风 | 1 个 |
| 喇叭 | 1 个 |
| 安卓数据线 | 2 条 |
| 杜邦线 | 3 条 |
1.1.2 硬件接线
| VB-01-Kit开发板 | 下载器 |
|---|---|
| GND | GND |
| PA20_SDA | TCK |
| PA19_SCL | TMS |
| MCU_RES | NRST |
完成以上接线之后，VB-01-Kit开发板与下载器均通过安卓数据线连接PC机。
1.2 软件准备
整个操作过程需要用到的软件有：
- 二次开发编程软件：cdk-windows-V2.2.1-20200418-2230
- 固件烧录软件：CSKYFlashProgrammer.exe
- 提示语音转换工具：WnvcEncoderTool_200922_V1.4.exe
- 文字转语音软件：Installer_迅捷文字转语音_r1.7.5.exe
软件以及使用说明书的获取链接：https://docs.ai-thinker.com/voice_module
1.3 词条与提示音制作
VB系列开发板的开发过程中，核心部分就是词条的制作与修改，以及提示音的制作与修改。本章节主要介绍这两个部分的内容。
1.3.1 词条修改
(1) 词条文件处理
- 创建一个文本文件(.txt)，随机命名，并在该文件中编辑所要用到的词条内容；

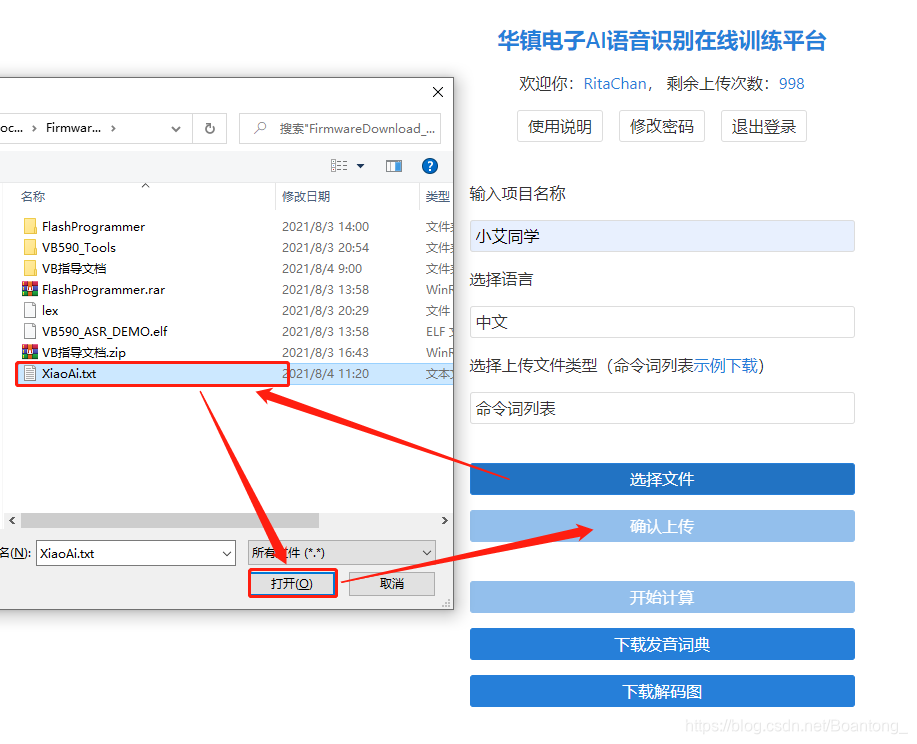

- 通过浏览器访问：华镇电子AI语音识别在线训练平台；
- 在该平台上注册账号，并登录；
- 点击选择文件，指定路径至创建好的词条文件，点击确认上传；
- 上传成功以后，点击开始计算，计算完毕，下载解码图；
-
下载好解码图（一个.h 文件：fst_info.h），将该文件复制到路径：VB01_Demo_CDK\projects\examples\asr_fst\app\src 下；
-

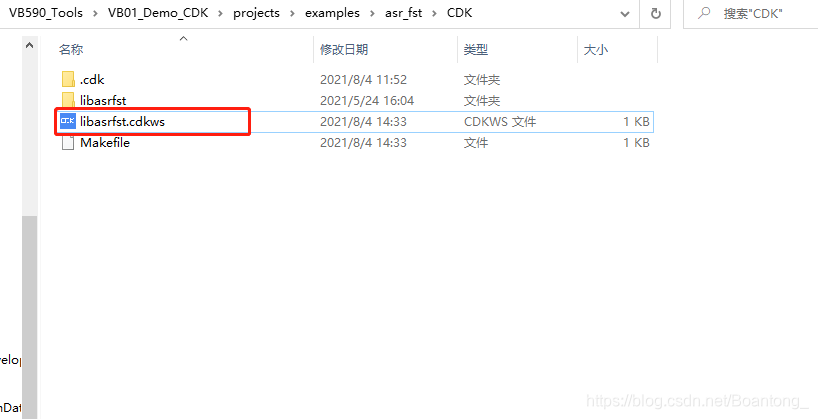

进入 asr_fst/CDK 目录下，双击libasrfst.cdkws文件，打开工程；
-

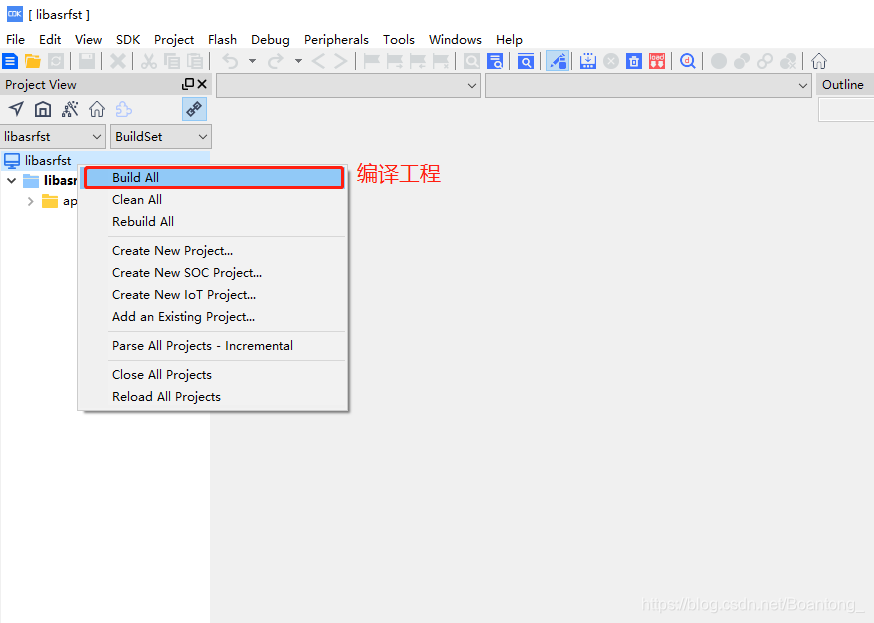

选中工程名字，点击右键，点击 “ Build ALL ”，编译工程；
-
编译成功以后将在路径：asr_fst\CDK\libasrfst\Obj 下生成一个（libasrfst.a）静态文件；
-

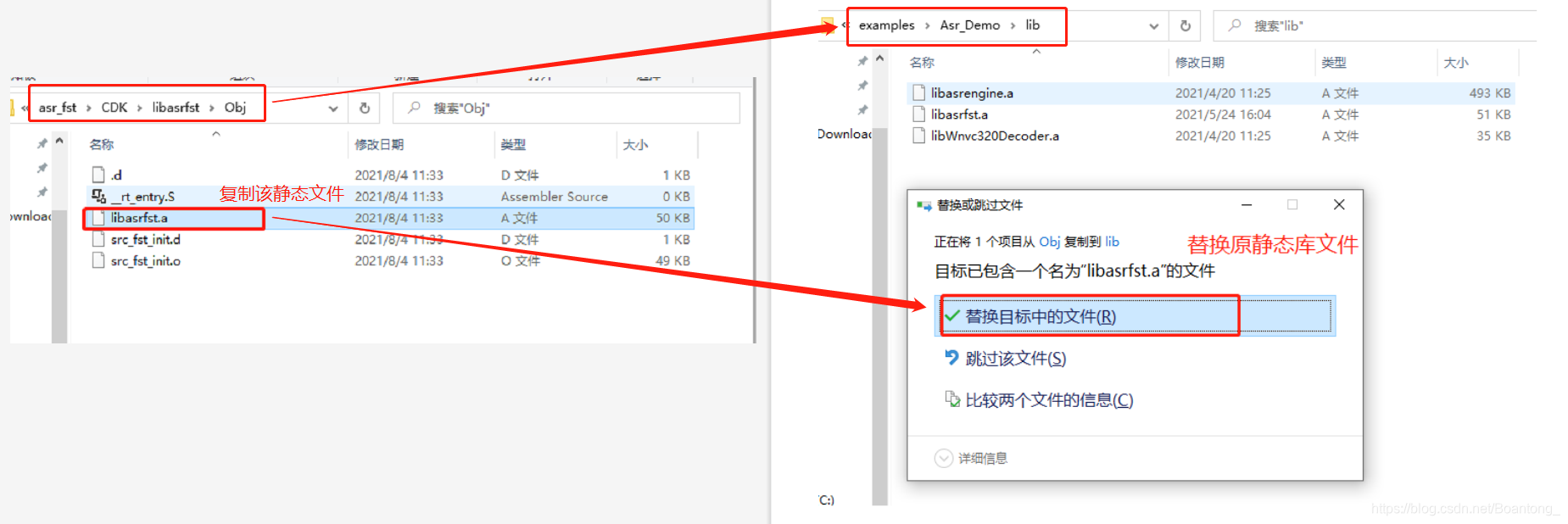

将生成的静态文件复制粘贴到路径：VB01_Demo_CDK\projects\examples\Asr_Demo\lib 下；
(2) 工程代码修改
工程代码的修改部分，需要修改的文件有以下三个文件：
- asr_config.c ：词条定义文件
- asr_config.h ：词条配置各个参数的配置文件
- app_codec.h ：主要修改音量配置
修改asr_config.c文件的唤醒词条以及总词条内容，如下，将原唤醒词更改为新定义的三个唤醒词：
修改asr_config.h文件中唤醒词个数变量改为3：

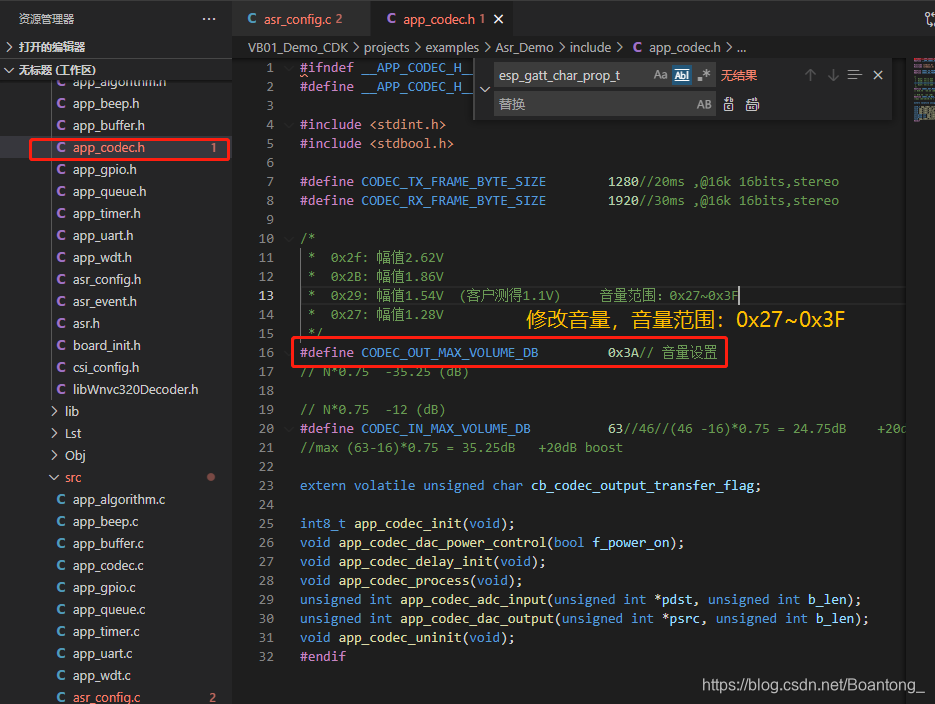

修改app_codec.h文件的设置音量的变量，这里将该值改为0x3A：
1.3.2 提示音制作
-
通过迅捷语音助手将需要用到的提示音文字转换为语音文件；
-

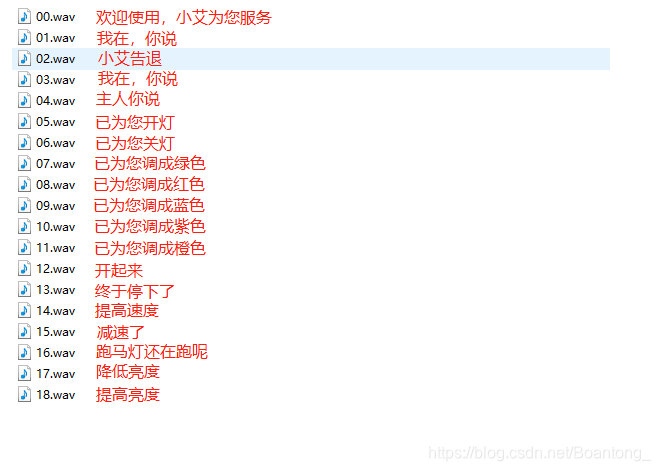

将所有的语音文件按照既定顺序重命名为：00.wav、01.wav、02.wav等等。以下为本次操作提示音的顺序：
-
完成提示音制作之后，将所有提示音存放到路径：VB590_Tools\WnvcEncoderTool_200922_V1.4\input
-
通过软件 WnvcEncoderTool_200922_V1.4 将语音文件转换为语音库，具体操作如下：
- 进入 WnvcEncoderTool_200922_V1.4 目录，之后运行 GetFileName.exe ，运行结束再运行软件 WnvcEncoderTool_200922_V1.4.exe ，之后在终端窗口输入语音文件的存放路径，这里是 input 文件夹，因此输入命令： ./input/ ，之后再输入 回车 。
- 上一条命令运行结束再输入命令： ./output/ ，输入 回车 ，再输入 16000 ，输入 回车 ，运行结束，输入任意键退出终端窗口。

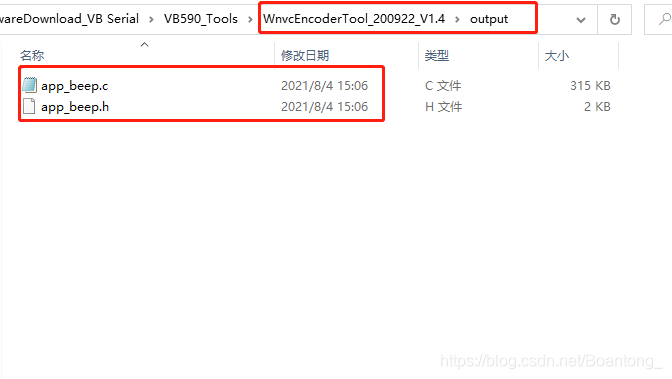

- 完成以上操作以后，将在output文件夹下生成提示语音的库文件（app_beep.c、app_beep.h）：

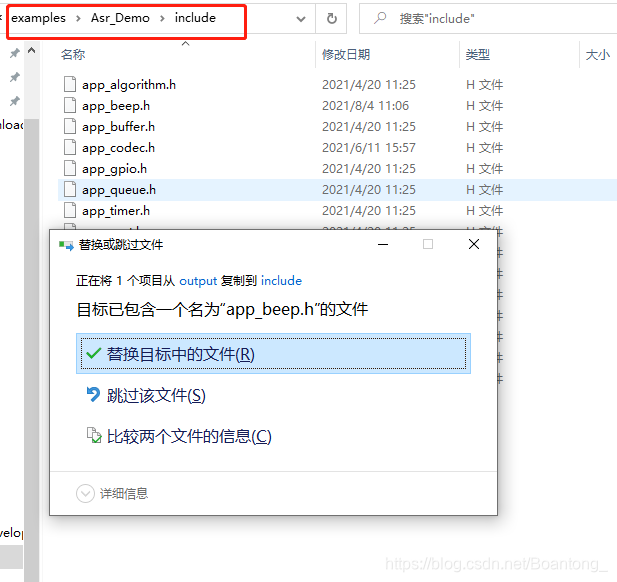

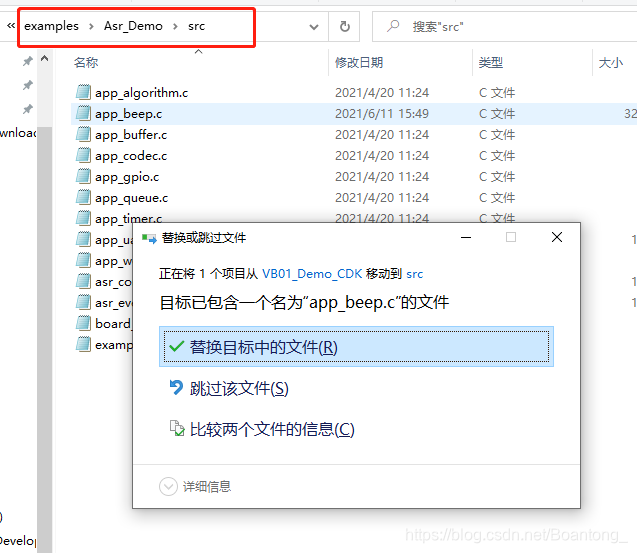

- 将这两个文件分别复制粘贴到工程的src以及include文件夹下面；
1.4 程序编译与固件烧录
1.4.1 工程编译
- 完成上述操作以后，回到工程的路径： VB01_Demo_CDK\projects\examples\Asr_Demo ，双击 project.cdkproj 文件，打开工程；

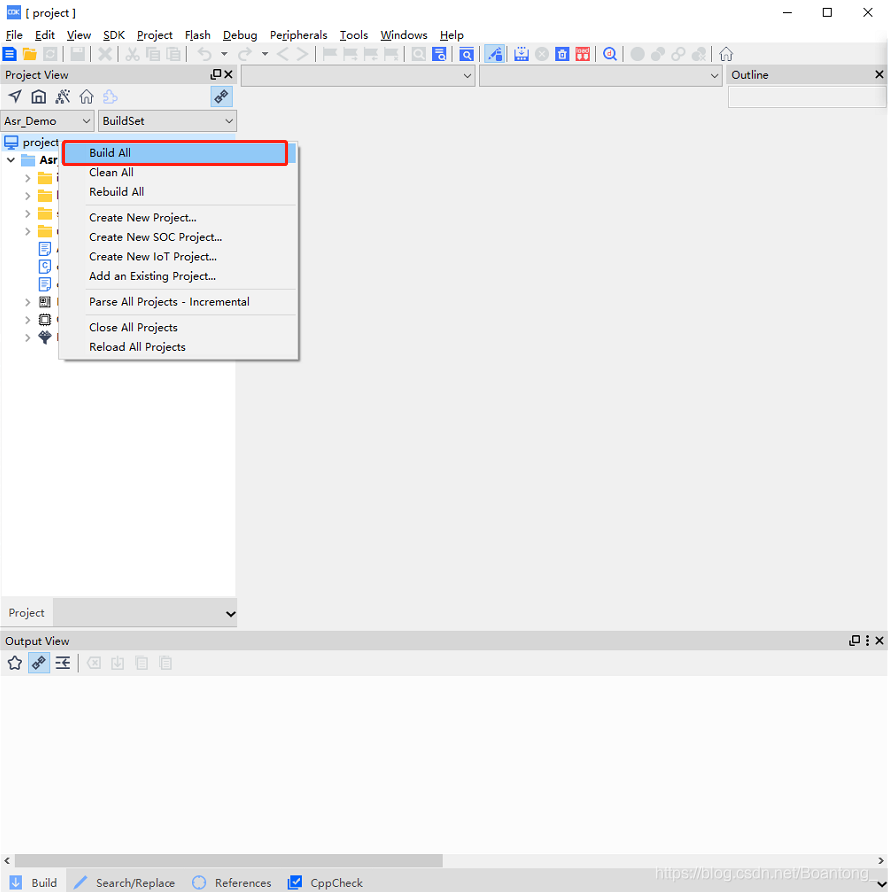

- 选中项目，右键点击 Build ALL ，编译工程；

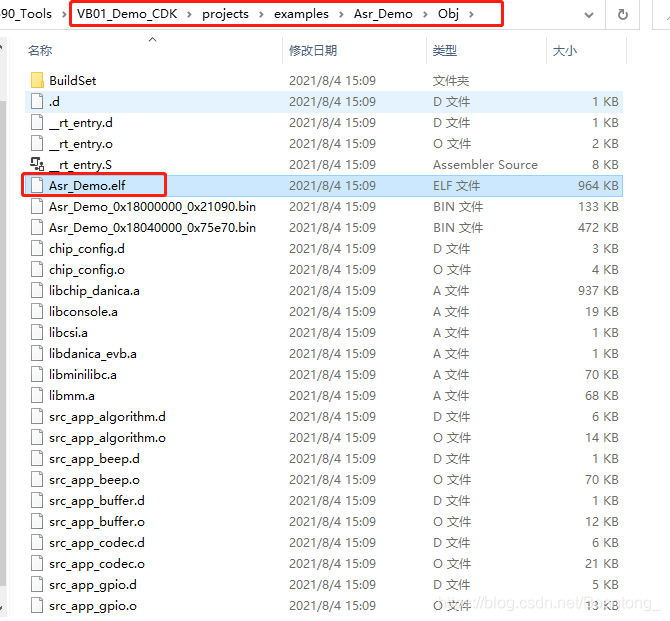

- 编译成功，将生成可烧录固件 (Asr_Demo.elf) ，固件路径为： VB01_Demo_CDK\projects\examples\Asr_Demo\Obj
1.4.2 固件烧录
-
安装驱动

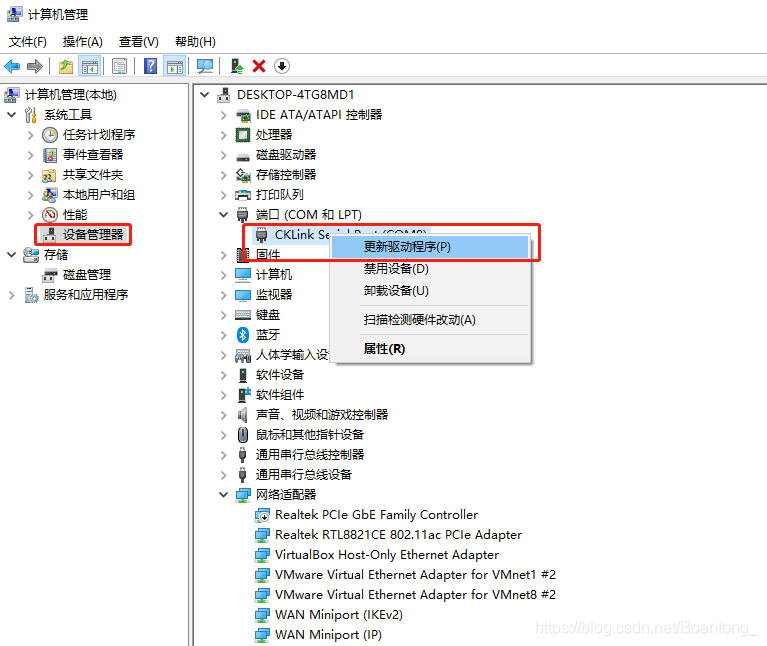

完成VB-01-Kit开发板与下载器之间的接线之后，进入计算机管理，找到下载器端口，右键更新驱动，指定驱动到路径： FlashProgrammer\Tools\cklink_dirvers 。完成驱动安装以后，就可以烧录固件了；
-
打开 CSKYFlashProgrammer.exe 软件，选中刚刚编译生成的固件(Asr_Demo.elf)，路径为：VB01_Demo_CDK\projects\examples\Asr_Demo\Obj
-
固件烧录成功以后，复位VB-01-Kit开发板便可听到自制开机提示音。
联系我们
以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，以上提供的驱动源码联系我们可以免费提供
