摘要

Swin Transformer是一种新型transformer，通过引入CNN中常用的层次化构建方式构建层次化Transformer以及引入locality思想解决transformer迁移至CV上的scale和分辨率的问题。
论文：Swin Transformer: Hierarchical Vision Transformer using Shifted Windows

问题的提出

Transformer从NLP迁移到CV上没有大放异彩主要有两点原因：

两个领域涉及的scale不同，NLP的scale是标准固定的，而CV的scale变化范围非常大。
CV比起NLP需要更大的分辨率，而且CV中使用Transformer的计算复杂度是图像尺度的平方，这会导致计算量过于庞大。
为了解决这两个问题，Swin Transformer相比之前的ViT做了两个改进：
1.引入CNN中常用的层次化构建方式构建层次化Transformer 。
2.引入locality思想，对无重合的window区域内进行self-attention计算。

相比于ViT，Swin Transfomer计算复杂度大幅度降低，具有输入图像大小线性计算复杂度。Swin Transformer随着深度加深，逐渐合并图像块来构建层次化Transformer，可以作为通用的视觉骨干网络，应用于图像分类、目标检测和语义分割等任务。

方法

Swin Transformer

Swin Transformer架构，和CNN架构非常相似，构建了4个stage，每个stage中都是类似的重复单元，如图1（。
和ViT类似，通过patch partition将输入图片HxWx3划分为不重合的patch集合，其中每个patch尺寸为4x4，那么每个patch的特征维度为4x4x3=48，patch块的数量为H/4 x W/4；stage1部分，先通过一个linear embedding将输划分后的patch特征维度变成C，然后送入Swin Transformer Block；
stage2-stage4操作相同，先通过一个patch merging，将输入按照2x2的相邻patches合并，这样子patch块的数量就变成了H/8 x W/8，特征维度就变成了4C，是跟stage1一样使用linear embedding将4C压缩成2C，然后送入Swin Transformer Block。
Swin Transformer和ViT划分patch的方式略有不同，ViT是先确定patch的数量，然后计算确定每个patch的尺寸，而Swin Transformer是先确定每个patch的大小，然后计算确定patch数量。这个设计是为了方便Swin Transformer的层级构建。
Alt

图1

图1（b）是两个连续的Swin Transformer Block。一个Swin Transformer Block由一个带两层MLP的shifted window based MSA组成。在每个MSA模块和每个MLP之前使用LayerNorm(LN)层，并在每个MSA和MLP之后使用残差连接。

Shifted Window based MSA

Alt

图2

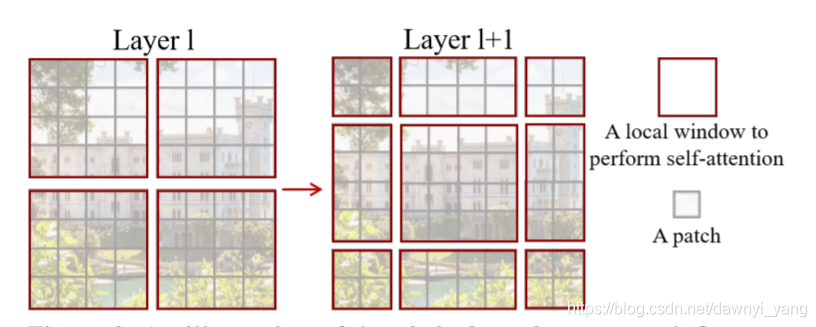

图2中红色区域是window，灰色区域是patch。W-MSA将输入图片划分成不重合的windows，然后在不同的window内进行self-attention计算。假设一个图片有hxw的patches，每个window包含MxM个patches，那么MSA和W-MSA的计算复杂度分别为：

Alt
由于window的patch数量远小于图片patch数量，W-MSA的计算复杂度和图像尺寸呈线性关系。W-MSA虽然降低了计算复杂度，但是不重合的window之间缺乏信息交流，于是进一步引入shifted window partition来解决不同window的信息交流问题，在两个连续的Swin Transformer Block中交替使用W-MSA和SW-MSA。以图2为例，将前一层Swin Transformer Block的8x8尺寸feature map划分成2x2个patch，每个patch尺寸为4x4，然后将下一层Swin Transformer Block的window位置进行移动，得到3x3个不重合的patch。移动window的划分方式使上一层相邻的不重合window之间引入连接，大大的增加了感受野。
