orangepi-zero2实时显示USB摄像头图像
本文使用环境：
电脑：Ubuntu 18.04.5 LTS
开发板：orangepi-zero2
交叉编译器：aarch64-none-linux-gnu-
显示屏：openmv 1.8英寸SPI显示屏
显示屏资料：https://openmv.io/products/lcd-shield （128RMB，为什么会这么贵，搞不清楚）
一、显示接口连接
1、显示屏接口：
2、开发板显示屏接口：
3、屏幕和开发板连接：
| ZERO2 | LCD |
|---|---|
| CS | SPI Chip Select |
| RESET | LCD Reset |
| D/C | SPI Command |
| SDI(MOSI) | SPI Data in – to LCD |
| SCK | SPI Clock |
| LED | Backlight Control |
| SDO(MISO) | 不接 |
4、扩展

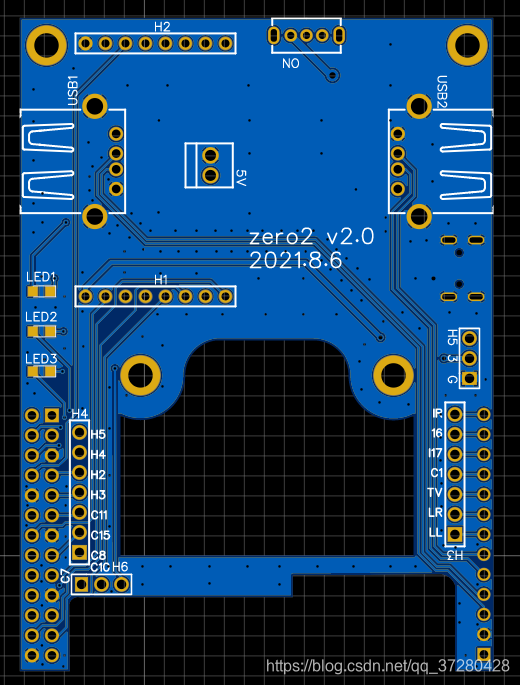

??官方给出的开发板并没有外接显示电路，同时没有散热。不接散热，是不行的，在实际运行中温度太高了。所以就花了点时间设计了一版扩展板，有需要的可以自取，可以直接打样，使用的是立创EDA（可以免费打样的，需要的可以直接嘉立创一条龙）。支持国产，大家一起加油。
链接：
https://oshwhub.com/xiansenzhao/orangepi_copy
二、加载驱动设置
1、内核设置
??查找LCD所对应的驱动型号，本文使用的LCD驱动为：fb_st7735r（RGB585），内核中有该驱动所以可以直接使用驱动，不需要再单独编译驱动。
下图为编译内核时，驱动的位置。（默认是M，简而言之需要手动加载模块）
Device Drivers --->
Graphics support --->
<*> Support for small TFT LCD display modules --->
... //屏的驱动IC型号
<M> FB driver for the ILI9340 LCD Controller //drivers/video/fbtft/fb_ili9340.c
<M> FB driver for the ST7735R LCD Controller //drivers/video/fbtft/fb_st7735r.c
...
<M> Module to for adding FBTFT devices //drivers/video/fbtft/fbtft_device.c
2、加载驱动
??现在我们不直接加载，先看一下驱动文件在哪里，驱动名字是什么。在内核文件中找到对应的代码，文件路径如下：
kernel/orange-pi-4.9-sun50iw9/drivers/staging/fbtft/fbtft_devices.c
??部分代码如下：可以自己Ctrll+F查找关键字：fb_st7735r。对应的应该会有两个函数，这里只列出其中一个。
/* Supported displays in alphabetical order */
static struct fbtft_device_display displays[] = {
.name = "adafruit18",
.spi = &(struct spi_board_info) {
.modalias = "fb_st7735r",
.max_speed_hz = 32000000,
.mode = SPI_MODE_0,
.platform_data = &(struct fbtft_platform_data) {
.display = {
.buswidth = 8,
.backlight = 1,
},
.gpios = (const struct fbtft_gpio []) {
{ "reset", 25 },
{ "dc", 24 },
{ "led", 18 },
{},
},
.gamma = ADAFRUIT18_GAMMA,
}
}
},
??可以很明显的看出：fb_st7735r为本文所用LCD的驱动，那就意味着可以直接使用。尝试着手动加载驱动试一下：
??直接登录系统。输如如下代码：
modprobe fbtft_device custom name=adafruit18 busnum=1 cs=1 gpios=reset:73,dc:70,led:69 rotate=90
busnum：表示使用SPI1，硬件接线使用的就是SPI1。
后面的就是字面意思了，GPIO的引脚对应其功能。
注意：官方的教程中的加载驱动模块代码，是不能直接使用的，会出现显示模糊的情况，经过我多方排除，我发现是时钟频率不对，使用驱动中默认的就好了，不需要修改。
??输入以下代码后，就应该可以在/dev/下看到对应的设备了：（系统默认带有fb0），所以加载后本文所用LCD就是：fb1。
??只要出现fb1，说明LCD加载成功了。接下来让系统启动自动加载驱动。
a、新建文件 /etc/modules-load.d/fbtft.con 配置文件，文件内容如下：
fbtft_device
b、新建 /etc/modprobe.d/fbtft.conf 配置文件，文件内容如下所示：
options fbtft_device custom name=adafruit18 busnum=1 cs=1 gpios=reset:73,dc:70,led:69 rotate=90
重启开发板就能实现LCD的自动加载。
3、显示测试
??测试LCD是否可以显示，由于本文所有的LCD和官方给的LCD并不匹配，所以显示会出现分辨率的问题，但是不影响使用。
输入使用如下代码：
apt -y install fbi
fbi -vt 1 -noverbose -d /dev/fb1 /boot/boot.bmp
显示如下：
如果出现上图的情况说明已经成功了。
三、 USB摄像头数据实时显示
??说明：本文目前使用的是最简单的一种视频读取方式：OPENCV读取，也就意味着必须要安装相对应的opencv库，否则不能运行。
写文章还是不容易的，一个知识点牵涉着另外的知识点，opencv的交叉编译又可以单独写一篇文章了。除了opencv还有另外的一种是读取方式，就是直接open设备，这种方式倒是不需要其他库就是麻烦一点点，采集的数据是YUV，需要转化成RGB565，还需要resize成显示屏的尺寸，因为显示屏是128X160的。。而采集的视频是640X480的，这一下又是两篇文章了。。。。。。。不说了我们继续本章的话题，后面有时间再写吧。
1、安装OPENCV的库，懒得交叉编译了，因为很麻烦，我们直接采用现成的库。。。。
感谢qiuiqiu大佬的贡献。
https://github.com/dog-qiuqiu/libopencv
从上诉链接下载opencv的交叉库，下载完后打开如下所示：
注意教程使用的是aarch64，所以只使用aarch64-linux-gnu文件夹下的库。
将文件夹改名为：（不改也可以其实。。为了方便识别）
aarch64-linux-gnu-opencv4.5
2、编程
a、程序如下：
??需要注意的就是LCD是RGB565的，而采集出来的视频RGB888。需要转化一下。
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include <linux/fb.h>
#include <sys/mman.h>
#include <stdio.h>
#include <string.h>
#define CV_AA 8
#include <opencv2/opencv.hpp>
using namespace cv;
using namespace std;
//RGB888转化成RGB565
#define RGB2RGB565(R,G,B) ((((R)>>3)<<11)|(((G)>>2)<<5)|((B)>>3))&0XFFFF
//显示函数，
static void display_pic(void *base,unsigned int width, unsigned int height, unsigned int stride, Mat frame)
{
unsigned int xcoi, ycoi;
unsigned short rgb565_color = 0;
unsigned short R, G, B;
unsigned int iPixelAddr = 0;
Mat pic_resize;
unsigned short *screen_base = (unsigned short *)base;
resize(frame,pic_resize,Size(160,128),INTER_LANCZOS4);调整大小
unsigned int num=0;
for(ycoi = 0; ycoi < height; ycoi++)
{
for(xcoi = 0; xcoi < width; xcoi += 1)
{
int i = xcoi+ycoi*width;
B = pic_resize.data[3*i];
G = pic_resize.data[3*i+1];
R = pic_resize.data[3*i+2];
rgb565_color = RGB2RGB565(R,G,B);
screen_base[i] = rgb565_color;
}
iPixelAddr += width*2;
}
}
int testCam() {
cv::Mat frame;
cv::VideoCapture cap(0);
struct fb_var_screeninfo fb_var = {0};
struct fb_fix_screeninfo fb_fix = {0};
unsigned int screensize;
int fd;
static void *base = NULL;
// 打开LCD
fd = open("/dev/fb1", O_RDWR);
if (fd < 0) {
printf("Error: Failed to open /dev/fb0 device.\n");
return fd;
}
// 获取framebuffer设备的参数信息
ioctl(fd, FBIOGET_VSCREENINFO, &fb_var);
ioctl(fd, FBIOGET_FSCREENINFO, &fb_fix);
// mmap映射
screensize = fb_var.yres* fb_fix.line_length;
printf("lie: %d hang: %d %d %d\n",fb_var.yres,fb_var.xres,fb_fix.line_length,fb_var.bits_per_pixel);
base = mmap(NULL, screensize, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);
if (MAP_FAILED == base) {
close(fd);
perror("mmap error");
return -1;
}
memset(base, 0x00, screensize); // 显存清零
while (true) {
cap >> frame;
if (frame.empty()) break; //如果某帧为空则退出循环
display_pic( base,fb_var.xres, fb_var.yres, fb_fix.line_length,frame);
}
cap.release();//释放资源
//关闭设备 释放内存
memset(base, 0x00, screensize);
munmap(base, screensize);
close(fd);
return 0;
}
int main() {
testCam();
return 0;
}
b、编写makefil文件：
??库的路径和交叉编译器的路径需要根据实际情况修改。
TARGET=lcd-main
EXEC= obj-m
LIBARY= -lopencv_world -llibprotobuf -llibjpeg-turbo -llibwebp -llibpng -llibtiff -llibopenjp2 -lzlib -littnotify -ltegra_hal -lquirc -lade -ldl -lm -lpthread -lrt
LDFLAGS= -L /home/zxx/orange_project/libopencv-main/aarch64-linux-gnu/lib/ $(LIBARY)
COMMON+= -I /home/zxx/orange_project/libopencv-main/aarch64-linux-gnu/include/
CC :=aarch64-none-linux-gnu-g++
SRC = ldc_opencv.cpp
OBJS = $(SRC:%.c=%.o)
all:$(OBJS)
$(CC) -o $(TARGET) $(SRC) $(COMMON) $(LDFLAGS) -fopenmp
clean :
rm -rf *.o
rm -rf lcd-main
c、直接make
会生成lcd-main可执行文件。将文件scp到开发板。
scp lcd-main root@192.168.1.213:/zxx/lcd_show
d、运行程序
??如图：
root@orangepizero2:/zxx/lcd_show# ./lcd-main
lie: 128 hang: 160 320 16
实际效果：
??到此本文全部结束。后期还会出使用open进行usb数据采集的教程，感兴趣的可以继续关注一下。
