CNN底层原理的浅显理解

基本概念

卷积核（kennel）= 过滤器（filter）（来自百度百科的自信，课程和相关资料基本都叫filter）

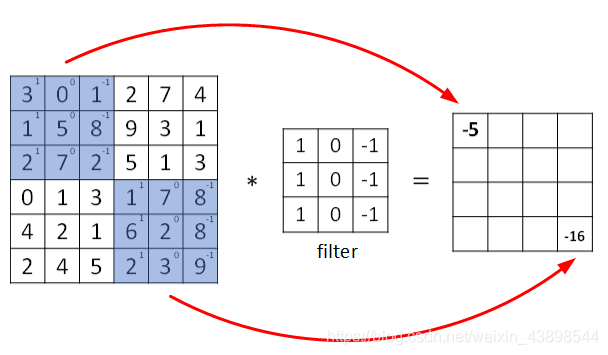

过滤器（filter）：如图所示，第一个矩阵是输入图片（灰度），第二个矩阵就是filter，顾名思义，就是要从输入图片中去过滤想要的特征了，通过不断改变filter矩阵的值来关注不同的细节，提取不同的特征。本图例子应该是去过滤垂直方向的边缘特征。在神经网络里，filter矩阵会被初始化，通过梯度下降不断降低loss获得更好的权重（神经网络学习的本质都是通过GD不断降低loss，直到loss为0，学习得到的权重最佳）。第三个矩阵就是通过filter得到的最终特征图（feature map)。一个过滤器就会得到一维特征图，多个过滤器就会得到多为特征图。所以filter的数量决定输出的维度，即有多少个filter就会得到多少个feature map。
filter是什么

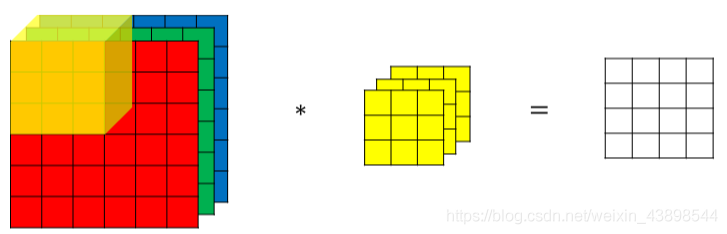

通道（channel）：是由输入图像的维度决定的，输入多少维，channel数量就是多少。例如下图的输入是RGB三维，那么channel就是3。

输入维度决定channel值
filter数量决定输出维度

步长（stride）：filter是挨个过滤（stride=1）、还是隔一个一过滤（stride=2），也是提高速率的一种方式。

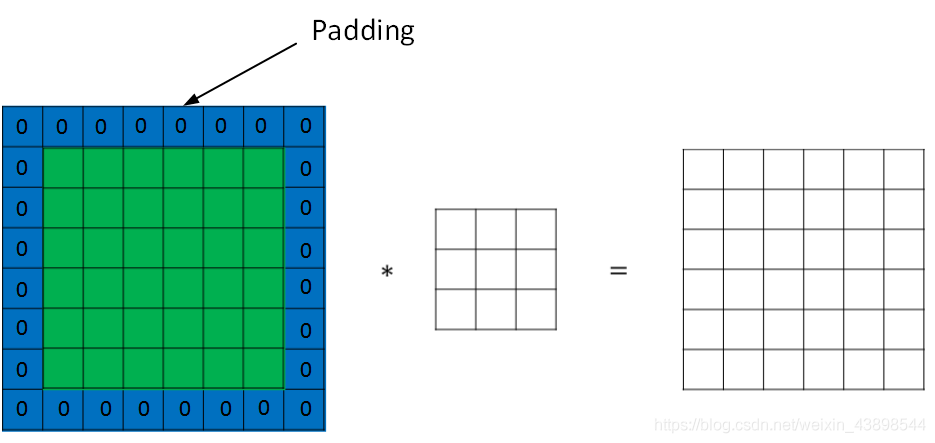

padding：对周边补0，主要是为了使输出大小和输入一致。没有padding操作，叫“vaild convolutions”，有padding操作，且卷积前后图片尺寸不变，即输入输出一致，叫“same convolutions‘。

padding

pooling

卷积网络中一个典型层包含三级。在第一级中，并行计算多个卷积产生一组线性激活响应。在第二级中，每一个线性激活响应将会通过一个非线性的激活函数，也叫探测级（detector stage）。在第三级中，就是池化函数（pooling function）来进一步调整这一层的输出。池化函数使用某一位置相邻输出的总体统计特征来代替网络在该位置的输出。例如，最大池化（max pooling）函数是给出相邻矩形区域内的最大值。最大池化是较为常用的池化操作，我认为也是CNN提高效率的手段之一。其他的池化函数还包含平均池化，L2范数池化等。

不管采用什么样的池化函数，当输入作出少量平移时，池化能够帮助输入的表示近似不变。局部平移不变性是一个很有用的性质，尤其是当我们关心某个特征是否出现而不关心它出现的具体位置时。例如，当判定一张图像中是否包含人脸时，我们并不需要知道眼睛的精确像素位置，我们只需要知道有一只眼睛在脸的左边，有一只在右边就行了。但在一些其他领域，保存特征的具体位置却很重要。
总之，池化操作比较简单，就是把几个值放一起变成一个值的操作，为了快速抓取特征。

卷积网络&全连接网络

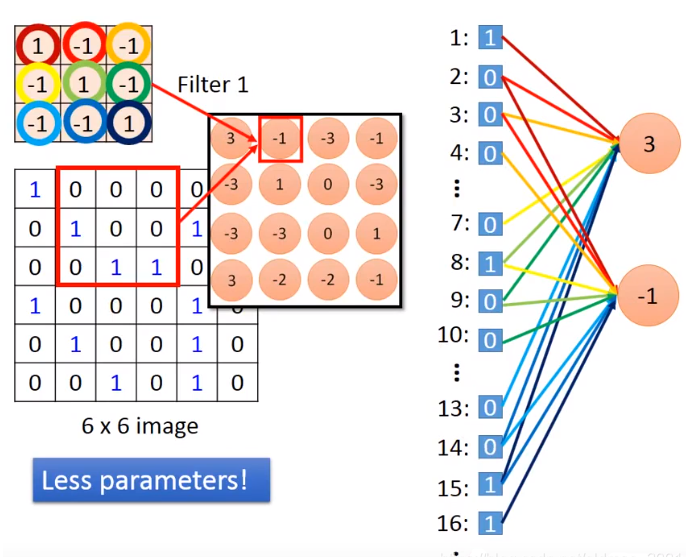

卷积其实就是全连接网络拿掉一些权重的结果，我觉着李宏毅老师的课程图非常好的解释了CNN的基本原理，把全连接变成了部分连接，参数共享体现在用相同的filter去过滤输入矩阵，图中相同颜色的线代表相同的权重值。
请添加图片描述

卷积网络的动机

卷积运算通过三个重要的思想来帮助改进机器学习系统：稀疏交互（sparseinteractions）、参数共享（parameter sharing）、等变表示（equivariant representa-tions）。另外，卷积提供了一种处理大小可变的输入的方法。

稀疏交互（sparseinteractions）：传统的神经网络使用矩阵乘法来建立输入与输出的连接关系。其中，参数矩阵中每一个单独的参数都描述了一个输入单元与一个输出单元间的交互。这意味着每一个输出单元与每一个输入单元都产生交互。然而，卷积网络具有稀疏交互（sparse interactions）（也叫做稀疏连接（sparse connectivity）或者稀疏权重（sparse weights））的特征。这是使核的大小远小于输入的大小来达到的。举个例子，当处理一张图像时，输入的图像可能包含成千上万个像素点，但是我们可以通过只占用几十到上百个像素点的核来检测一些小的有意义的特征，例如图像的边缘。这意味着我们需要存储的参数更少，不仅减少了模型的存储需求，而且提高了它的统计效率。这也意味着为了得到输出我们只需要更少的计算量。这些效率上的提高往往是很显著的。如果有m 个输入和n 个输出，那么矩阵乘法需要m×n 个参数并且相应算法的时间复杂度为O(m × n)（对于每一个例子）。如果我们限制每一个输
出拥有的连接数为k，那么稀疏的连接方法只需要k×n 个参数以及O(k×n) 的运行时间。在很多实际应用中，只需保持k 比m 小几个数量级，就能在机器学习的任务中取得好的表现。上述表达均为花书说法，其实就是上述的卷积与全连接网络的对比，全连接网络是稠密连接，卷积网络铺平后是稀疏连接。

参数共享（parameter sharing）是指在一个模型的多个函数中使用相同的参数。在传统的神经网络中，当计算一层的输出时，权重矩阵的每一个元素只使用一次，当它乘以输入的一个元素后就再也不会用到了。作为参数共享的同义词，我们可以说一个网络含有绑定的权重（tied weights），因为用于一个输入的权重也会被绑定在其他的权重上。在卷积神经网络中，核的每一个元素都作用在输入的每一位置上（是否考虑边界像素取决于对边界决策的设计）。卷积运算中的参数共享保证了我们只需要学习一个参数集合，而不是对于每一位置都需要学习一个单独的参数集合。这虽然没有改变前向传播的运行时间（仍然是O(k×n)），但它显著地把模型的存储需求降低至k 个参数，并且k 通常要比m 小很多个数量级。因为m 和n 通常有着大致相同的大小，k 在实际中相对于m×n 是很小的。因此，卷积在存储需求和统计效率方面极大地优于稠密矩阵的乘法运算。上述均为花书说法，其实就是上述的卷积与全连接网络的对比，铺平后会用相同的参数（就是相同颜色的线，对于卷积来说就是用一个filter去过滤了整个input）

对于卷积，参数共享的特殊形式使得神经网络层具有对平移等变（equivariance）的性质。如果一个函数满足输入改变，输出也以同样的方式改变这一性质，我们就说它是等变(equivariant) 的。
