[人工智能]LSTM 航空乘客预测 单步预测和多步预测

前言

近期回顾LSTM 做时间序列数据预测，网上也有很多的教程，在跑这个程序时，遇到一些问题，特此记录分享一下。
使用LSTM 进行单步预测和多步预测，LSTM 的输出格式要重新调整，简单演示，不调参数。

参考文章：
Time Series Prediction with LSTM Recurrent Neural Networks in Python with Keras
外国学者写的文章，比较具体，有兴趣可以进去看看。

1. 数据集获取

链接: https://pan.baidu.com/s/1jv7A2JvIhA6oqvtYnYh9vQ
提取码: m5j5

2. 模型实验

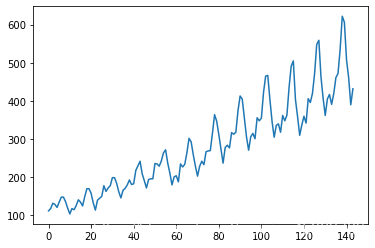

数据展示

1949 到 1960 一共 12 年，每年 12 个月的数据，一共 144 个数据，单位是 1000

2.1 单步预测

用当前数据预测下一个数据
目标：预测国际航班未来 1 个月的乘客数

• 导入包

# 单变量，1---》1

import numpy
import matplotlib.pyplot as plt
from pandas import read_csv
import math
from keras.models import Sequential
from keras.layers import Dense
from keras.layers import LSTM
from sklearn.preprocessing import MinMaxScaler
from sklearn.metrics import mean_squared_error

• 导入数据

# load the dataset
dataframe = read_csv('airline-passengers.csv', usecols=[1], engine='python')
# print(dataframe)
print("数据集的长度：",len(dataframe))
dataset = dataframe.values
# 将整型变为float
dataset = dataset.astype('float32')

plt.plot(dataset)
plt.show()

• 数据格式转换为监督学习，归一化数据，训练集和测试集划分

# X是给定时间(t)的乘客人数，Y是下一次(t + 1)的乘客人数。
# 将值数组转换为数据集矩阵,look_back是步长。
def create_dataset(dataset, look_back=1):
    dataX, dataY = [], []
    for i in range(len(dataset)-look_back-1):
        a = dataset[i:(i+look_back), 0]
        # X按照顺序取值
        dataX.append(a)
        # Y向后移动一位取值
        dataY.append(dataset[i + look_back, 0])
    return numpy.array(dataX), numpy.array(dataY)

# fix random seed for reproducibility
numpy.random.seed(7)

# 数据缩放
scaler = MinMaxScaler(feature_range=(0, 1))
dataset = scaler.fit_transform(dataset)


# 将数据拆分成训练和测试，2/3作为训练数据
train_size = int(len(dataset) * 0.67)
test_size = len(dataset) - train_size
train, test = dataset[0:train_size,:], dataset[train_size:len(dataset),:]
print("原始训练集的长度：",train_size)
print("原始测试集的长度：",test_size)

• 构建模型、预测
  训练集长度96 ，监督学习之后变为94
  原因：一是因为第96个数据没有预测值，这个值忽略；而是因为构建监督学习时，代码自动过滤一个值。所以变成94个数据。代码那块也可以不自动过滤一个值，对代码修改一下也行。

我当时在这里耗费很大的精力

# 构建监督学习型数据

look_back = 1
trainX, trainY = create_dataset(train, look_back)
testX, testY = create_dataset(test, look_back)
print("转为监督学习，训练集数据长度：", len(trainX))
# print(trainX,trainY)
print("转为监督学习，测试集数据长度：",len(testX))
# print(testX, testY )
# 数据重构为3D [samples, time steps, features]
trainX = numpy.reshape(trainX, (trainX.shape[0], 1, trainX.shape[1]))
testX = numpy.reshape(testX, (testX.shape[0], 1, testX.shape[1]))
print('构造得到模型的输入数据(训练数据已有标签trainY): ',trainX.shape,testX.shape)

# create and fit the LSTM network
model = Sequential()
model.add(LSTM(4, input_shape=(1, look_back)))
model.add(Dense(1))
model.compile(loss='mean_squared_error', optimizer='adam')
model.fit(trainX, trainY, epochs=100, batch_size=1, verbose=2)

# 打印模型
model.summary()

# 开始预测
trainPredict = model.predict(trainX)
testPredict = model.predict(testX)

# 逆缩放预测值
trainPredict = scaler.inverse_transform(trainPredict)
trainY = scaler.inverse_transform([trainY])
testPredict = scaler.inverse_transform(testPredict)
testY = scaler.inverse_transform([testY])

# 计算误差
trainScore = math.sqrt(mean_squared_error(trainY[0], trainPredict[:,0]))
print('Train Score: %.2f RMSE' % (trainScore))
testScore = math.sqrt(mean_squared_error(testY[0], testPredict[:,0]))
print('Test Score: %.2f RMSE' % (testScore))


# shift train predictions for plotting
trainPredictPlot = numpy.empty_like(dataset)
trainPredictPlot[:, :] = numpy.nan
trainPredictPlot[look_back:len(trainPredict)+look_back, :] = trainPredict

# shift test predictions for plotting
testPredictPlot = numpy.empty_like(dataset)
testPredictPlot[:, :] = numpy.nan
testPredictPlot[len(trainPredict)+(look_back*2)+1:len(dataset)-1, :] = testPredict

# plot baseline and predictions
plt.plot(scaler.inverse_transform(dataset))
plt.plot(trainPredictPlot)
plt.plot(testPredictPlot)
plt.show()

这里说下LSTM的输入格式为：samples, time steps, features
input_shape的格式为：time steps, features
这两个地方容易出错

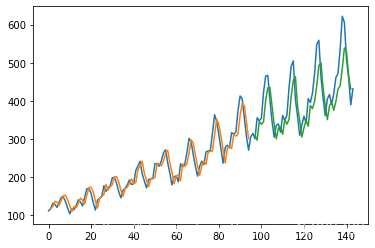

• 打印输出结果

原始训练集的长度： 96
原始测试集的长度： 48
转为监督学习，训练集数据长度： 94  # 这两个地方需要重点注意一下，
转为监督学习，测试集数据长度： 46
构造得到模型的输入数据(训练数据已有标签trainY):  (94, 1, 1) (46, 1, 1)
Epoch 1/100
此过程省略

Model: "sequential_49"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
lstm_49 (LSTM)               (None, 4)                 96
_________________________________________________________________
dense_49 (Dense)             (None, 1)                 5
=================================================================
Total params: 101
Trainable params: 101
Non-trainable params: 0
_________________________________________________________________
Train Score: 22.62 RMSE
Test Score: 51.93 RMSE

• 预测下一个月的数据

# 预测未来的数据

#测试数据的最后一个数据没有预测,这里补上
finalX = numpy.reshape(test[-1], (1, 1, testX.shape[1]))

#预测得到标准化数据
featruePredict = model.predict(finalX)

#将标准化数据转换为人数
featruePredict = scaler.inverse_transform(featruePredict)

#原始数据是1949-1960年的数据,下一个月是1961年1月份
print('模型预测1961年1月份的国际航班人数是: ',featruePredict)

结果：
模型预测1961年1月份的国际航班人数是: [[252.41042]]

2.2 多步预测

前三步预测下一步数据

• 直接代码

# 单变量，3---》1

import numpy
import matplotlib.pyplot as plt
from pandas import read_csv
import math
from keras.models import Sequential
from keras.layers import Dense
from keras.layers import LSTM
from sklearn.preprocessing import MinMaxScaler
from sklearn.metrics import mean_squared_error
#matplotlib inline

# load the dataset
dataframe = read_csv('airline-passengers.csv', usecols=[1], engine='python')
# print(dataframe)
print("数据集的长度：",len(dataframe))
dataset = dataframe.values
# 将整型变为float
dataset = dataset.astype('float32')

plt.plot(dataset)
plt.show()


# X是给定时间(t)的乘客人数，Y是下一次(t + 1)的乘客人数。
# 将值数组转换为数据集矩阵,look_back是步长。
def create_dataset(dataset, look_back=1):
    dataX, dataY = [], []
    for i in range(len(dataset)-look_back-1):
        a = dataset[i:(i+look_back), 0]
        # X按照顺序取值
        dataX.append(a)
        # Y向后移动一位取值
        dataY.append(dataset[i + look_back, 0])
    return numpy.array(dataX), numpy.array(dataY)

# fix random seed for reproducibility
numpy.random.seed(7)


# 数据缩放
scaler = MinMaxScaler(feature_range=(0, 1))
dataset = scaler.fit_transform(dataset)


# 将数据拆分成训练和测试，2/3作为训练数据
train_size = int(len(dataset) * 0.67)
test_size = len(dataset) - train_size
train, test = dataset[0:train_size,:], dataset[train_size:len(dataset),:]
print("原始训练集的长度：",train_size)
print("原始测试集的长度：",test_size)



# 构建监督学习型数据
look_back = 3
trainX, trainY = create_dataset(train, look_back)
testX, testY = create_dataset(test, look_back)
print("转为监督学习，训练集数据长度：", len(trainX))
# print(trainX,trainY)
print("转为监督学习，测试集数据长度：",len(testX))
# print(testX, testY )
# 数据重构为3D [samples, time steps, features]
# trainX = numpy.reshape(trainX, (trainX.shape[0], 1, trainX.shape[1]))
# testX = numpy.reshape(testX, (testX.shape[0], 1, testX.shape[1]))

trainX = numpy.reshape(trainX, (trainX.shape[0],  trainX.shape[1],1))
testX = numpy.reshape(testX, (testX.shape[0], testX.shape[1], 1))

print('构造得到模型的输入数据(训练数据已有标签trainY): ',trainX.shape,testX.shape)

# create and fit the LSTM network
model = Sequential()
# model.add(LSTM(4, input_shape=(1, look_back)))
model.add(LSTM(4, input_shape=( look_back,1)))  # 与上面的重构格式对应，要改都改，才能跑通代码


model.add(Dense(1))
model.compile(loss='mean_squared_error', optimizer='adam')
model.fit(trainX, trainY, epochs=100, batch_size=1, verbose=2)

# 打印模型
model.summary()

# 开始预测
trainPredict = model.predict(trainX)
testPredict = model.predict(testX)

# 逆缩放预测值
trainPredict = scaler.inverse_transform(trainPredict)
trainY = scaler.inverse_transform([trainY])
testPredict = scaler.inverse_transform(testPredict)
testY = scaler.inverse_transform([testY])

# 计算误差
trainScore = math.sqrt(mean_squared_error(trainY[0], trainPredict[:,0]))
print('Train Score: %.2f RMSE' % (trainScore))
testScore = math.sqrt(mean_squared_error(testY[0], testPredict[:,0]))
print('Test Score: %.2f RMSE' % (testScore))


# shift train predictions for plotting
trainPredictPlot = numpy.empty_like(dataset)
trainPredictPlot[:, :] = numpy.nan
trainPredictPlot[look_back:len(trainPredict)+look_back, :] = trainPredict

# shift test predictions for plotting
testPredictPlot = numpy.empty_like(dataset)
testPredictPlot[:, :] = numpy.nan
testPredictPlot[len(trainPredict)+(look_back*2)+1:len(dataset)-1, :] = testPredict

# plot baseline and predictions
plt.plot(scaler.inverse_transform(dataset))
plt.plot(trainPredictPlot)
plt.plot(testPredictPlot)
plt.show()

• 结果展示

原始训练集的长度： 96
原始测试集的长度： 48
转为监督学习，训练集数据长度： 92
转为监督学习，测试集数据长度： 44
构造得到模型的输入数据(训练数据已有标签trainY):  (92, 3, 1) (44, 3, 1)
Epoch 1/100
92/92 - 2s - loss: 0.0203
此过程省略

Model: "sequential_48"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
lstm_48 (LSTM)               (None, 4)                 96
_________________________________________________________________
dense_48 (Dense)             (None, 1)                 5
=================================================================
Total params: 101
Trainable params: 101
Non-trainable params: 0
_________________________________________________________________
Train Score: 22.11 RMSE
Test Score: 50.08 RMSE

• 最后三个月预测下一个月的数据

# 预测未来的数据

#测试数据的最后一个数据没有预测,这里补上
finalX = numpy.reshape(test[-3:], (1, testX.shape[1], 1))


#预测得到标准化数据
featruePredict = model.predict(finalX)

#将标准化数据转换为人数
featruePredict = scaler.inverse_transform(featruePredict)

#原始数据是1949-1960年的数据,下一个月是1961年1月份
print('模型预测1961年1月份的国际航班人数是: ',featruePredict)

• 结果展示

模型预测1961年1月份的国际航班人数是: [[461.36993]]

不要在意结果，你懂的！！！

3. 总结

• 使用LSTM网络，数据要归一化处理， 格式要处理
• 输入格式：samples, time steps, features（维度）
  input_shape的格式为：time steps, features
• LSTM内部超参数可以调节，层数可以增加
• 从数据的角度，考虑数据预处理的情况，比如差值填充之类的，这里没有用到。
• 在划分数据集时，训练集长度，转为监督学习后长度会缩小。

有个疑问：
多步预测时

 # trainX = numpy.reshape(trainX, (trainX.shape[0], 1, trainX.shape[1]))
# testX = numpy.reshape(testX, (testX.shape[0], 1, testX.shape[1]))
# model.add(LSTM(4, input_shape=(1, look_back)))

这个三个部分对应修改，程序也可以正常运行，预测结果和上述也差不多。
上面肯定是对的，这里的处理，我认为是数据处理的格式不同；比如说上面是前三步预测下一步，这里处理的话就是前一步预测下三步，模型都能跑通。
有大佬走过路过的话，烦请解答一下，万分感激。
