[人工智能]【模型推理】比特大陆 SE5 边缘盒子 caffe SSD 量化与转换部署模型

? 本教程详细记录了在比特大陆 SE5 边缘盒子上对 caffe SSD 检测模型进行量化和转换部署模型的方法。

? 首先介绍一下 BMNETC 转换工具，在比特大陆的 SDK 中，BMNETC 是针对 caffe 的模型编译器，可将模型的 caffemodel 和 prototxt 编译成 BMRuntime 执行所需的 bmodel。

? BMNETC 工具的传参如下：

/path/to/bmnetc [--model=<path>] \
                [--weight=<path>] \
                [--shapes=<string>] \
                [--net_name=<name>] \
                [--opt=<value>] \
                [--dyn=<bool>] \
                [--outdir=<path>] \
                [--target=<name>] \
                [--cmp=<bool>] \
                [--mode=<string>] \
                [--enable_profile=<bool>]
                [--show_args]
                [--check_model]

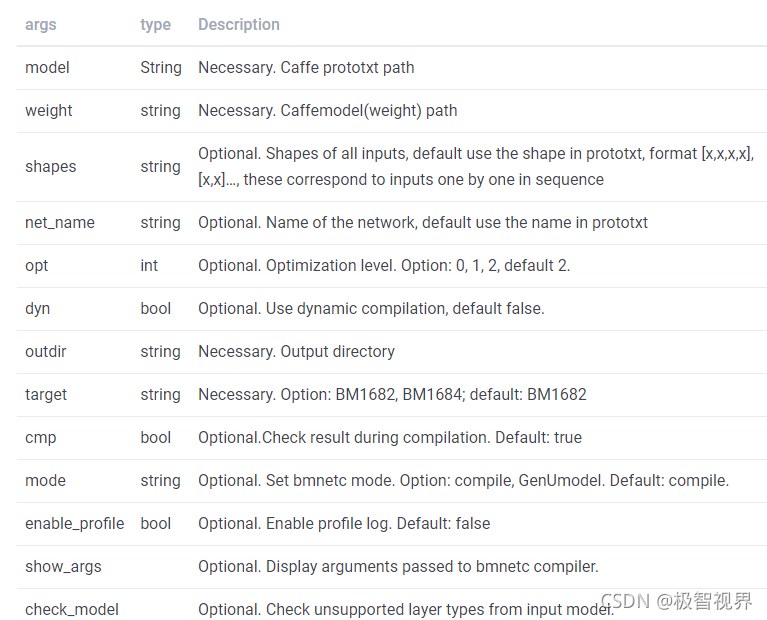

? 其中传参的含义如下：

? 下面我们开始了。

1、准备 ssd 模型

? 创建一个 download_ssd_model.sh

cd /workspace/examples/SSD_object/model

touch download_ssd_model.sh

? 在以上脚本中加入如下内容：

# download_ssd_model.sh
#-----------------------------------------
# SSH: Single Stage Headless Face Detector
# Download script
#-----------------------------------------
#!/bin/bash
url="https://docs.google.com/uc"
method_name="export=download"
file_id="0BzKzrI_SkD1_WVVTSmQxU0dVRzA"
file_name="models_VGGNet_VOC0712_SSD_300x300.tar.gz"
cur_dir=${PWD##*/}
target_dir="./"

if [ ! -f ${file_name} ]; then
   echo "Downloading ${file_name}..."
#   wget -c --no-check-certificate 'https://docs.google.com/uc?export=download&id=0BzKzrI_SkD1_WVVTSmQxU0dVRzA' -O models_VGGNet_VOC0712_SSD_300x300.tar.gz
#   wget -c "${url}?${method_name}&id=${file_id}" -O "${target_dir}${file_name}"
    wget --load-cookies /tmp/cookies.txt "https://docs.google.com/uc?export=download&confirm=$(wget --quiet --save-cookies /tmp/cookies.txt --keep-session-cookies --no-check-certificate 'https://docs.google.com/uc?export=download&id='${file_id}'' -O- | sed -rn 's/.*confirm=([0-9A-Za-z_]+).*/\1\n/p')&id=${file_id}" -O "${target_dir}${file_name}" && rm -rf /tmp/cookies.txt
   echo "Done!"
else
   echo "File already exists! Skip downloading procedure ..."
fi

echo "Unzipping the file..."
tar -xvzf "${target_dir}${file_name}" -C ${target_dir}
sync
ln -sf ./models/VGGNet/VOC0712/SSD_300x300/VGG_VOC0712_SSD_300x300_iter_120000.caffemodel ssd300.caffemodel
ln -sf ./models/VGGNet/VOC0712/SSD_300x300/deploy.prototxt ssd300_deploy.prototxt
echo "Cleaning up..."
#rm "${target_dir}${file_name}"
echo "All done!"
#https://drive.google.com/file/d/0BzKzrI_SkD1_WVVTSmQxU0dVRzA/view

? 直接执行上述脚本可能会下载不了，需要翻墙。

? 实际下载链接为 这个

? 下载文件存放地址：

/workspace/examples/SSD_object/model/models_VGGNet_VOC0712_SSD_300x300.tar.gz

? 再次执行上述脚本 ./download_ssd_model.sh

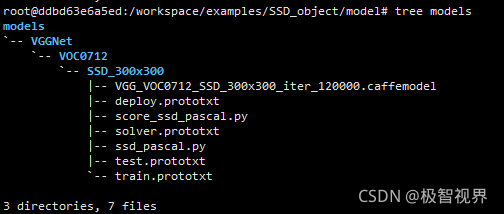

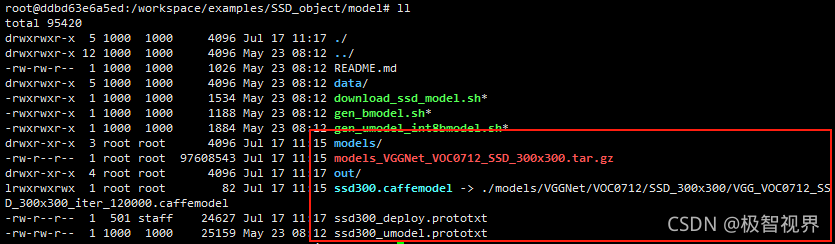

2、转换 fp32 bmodel

2.1 转 fp32 bmodel

? 创建 gen_fp32_bmodel.sh

touch gen_fp32_bmodel.sh

? 在以上脚本中加入如下内容：

#!/bin/bash

model_dir=$(dirname $(readlink -f "$0"))
echo $model_dir
top_dir=$model_dir/../../..
sdk_dir=$top_dir

export LD_LIBRARY_PATH=${sdk_dir}/lib/bmcompiler:${sdk_dir}/lib/bmlang:${sdk_dir}/lib/thirdparty/x86:${sdk_dir}/lib/bmnn/cmodel
export PATH=$PATH:${sdk_dir}/bmnet/bmnetc

# modify confidence_threshold to improve inference performance
sed -i "s/confidence_threshold:\ 0.01/confidence_threshold:\ 0.2/g" ${model_dir}/ssd300_deploy.prototxt

#generate 1batch bmodel
mkdir -p out/ssd300
bmnetc --model=${model_dir}/ssd300_deploy.prototxt \
       --weight=${model_dir}/ssd300.caffemodel \
       --shapes=[1,3,300,300] \
       --outdir=./out/ssd300 \
       --target=BM1684
cp out/ssd300/compilation.bmodel out/ssd300/f32_1b.bmodel

#generate 4 batch bmodel
mkdir -p out/ssd300_4batch
bmnetc --model=${model_dir}/ssd300_deploy.prototxt \
       --weight=${model_dir}/ssd300.caffemodel \
       --shapes=[4,3,300,300] \
       --outdir=./out/ssd300_4batch \
       --target=BM1684
cp out/ssd300_4batch/compilation.bmodel out/ssd300_4batch/f32_4b.bmodel

#combine bmodel
bm_model.bin --combine out/ssd300/f32_1b.bmodel out/ssd300_4batch/f32_4b.bmodel -o out/fp32_ssd300.bmodel

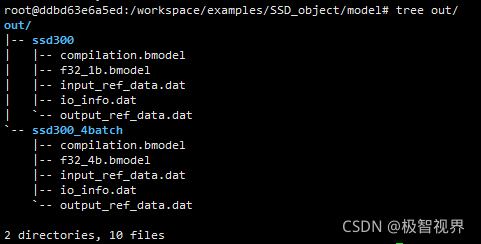

? 编译生成的模型文件目录树：

2.2、模型精度验证

cd  /workspace/scripts/

source envsetup_cmodel.sh

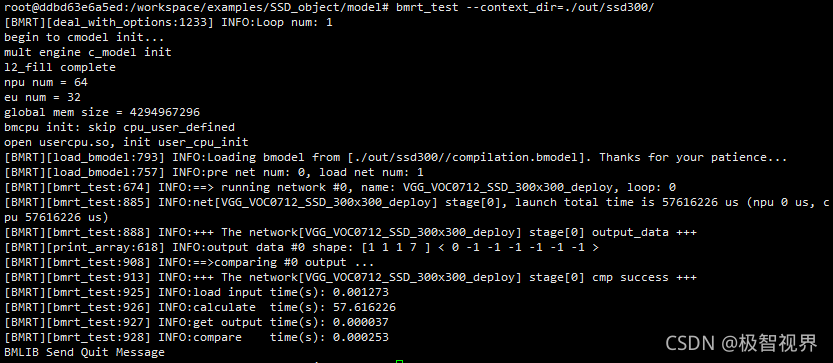

bmrt_test --context_dir=./out/ssd300/

? 有 “+++ The network[ssd300-caffe] stage[0] cmp success +++” 的提示，则模型编译流程正确，与原生模型的精度一致。

? 此外，BMNETC 还有 python 版本支持，使用方式如下：

import bmnetc

compile fp32 model

bmnetc.compile(
  model = "/path/to/prototxt",    ## Necessary
  weight = "/path/to/caffemodel", ## Necessary
  outdir = "xxx",                 ## Necessary
  target = "BM1682",              ## Necessary
  shapes = [[x,x,x,x], [x,x,x]],  ## optional, if not set, default use shape in prototxt
  net_name = "name",              ## optional, if not set, default use the network name in prototxt
  opt = 2,                        ## optional, if not set, default equal to 2
  dyn = False,                    ## optional, if not set, default equal to False
  cmp = True,                     ## optional, if not set, default equal to True
  enable_profile = False          ## optional, if not set, default equal to False
)

? bmnetc 执行成功后，将在指定的文件夹中生成一个 compilation.bmodel 的文件，这个文件其实就是转换成功的 fp32 bmodel，是可以直接用于模型推理的。 若在执行 bmnetc 传参 cmp=true，则会在指定的文件夹中生成一个 input_ref_data.dat 和一个 output_ref_data.dat，可用于 bmrt_test 验证生成的 fp32 bmodel 在SE5盒子上运行时结果是否正确。其中：

• input_ref_data.dat：网络输入参考数据
• output_ref_data.dat：网络输出参考数据

3、Int 8 量化与模型转换

3.1 模型转换 fp32umodel

? 在比特大陆 SE5 盒子上，支持 int8 低比特精度模型的部署。 Qantization-Tools 是比特大陆SDK中提供的模型量化工具，可接主流框架（caffe、mxnet、tf、pytorch、darknet）出的 32 比特浮点网络模型，生成 8 比特的定点网络模型。

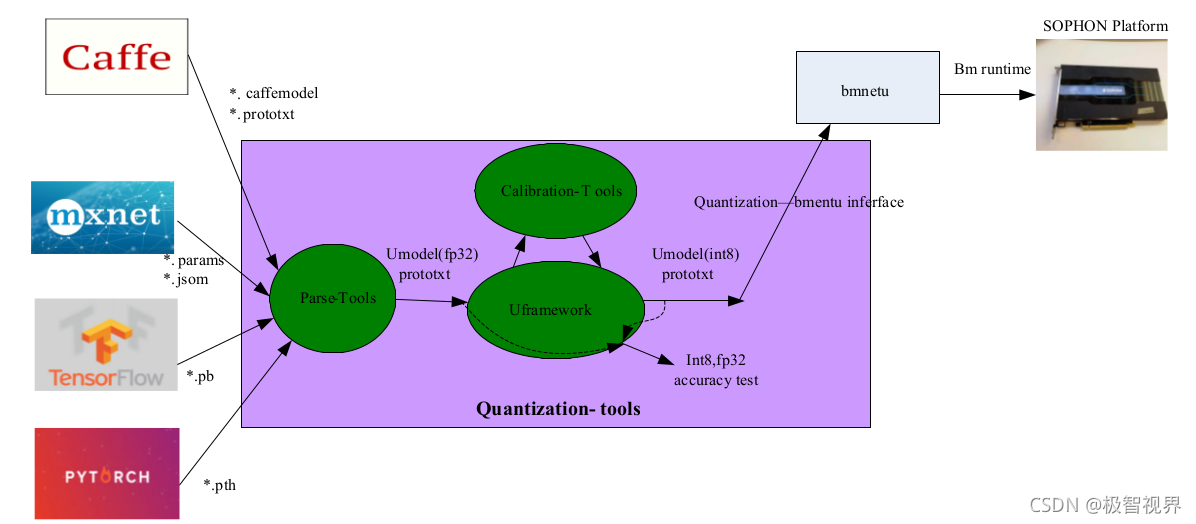

? Quantization-Tools 工具架构如下:

? 基于 AI 训练框架的模型首先需要借助于量化工具转换转换成 fp32umodel，基于 fp32umodel 后续量化流程已经跟开源框架解耦，作为通用流程执行 int8 量化校准。 比特大陆量化平台框架参考 caffe 框架，因此天然支持 caffemodel，在 caffemodel 无需借助量化工具进行 fp32umodel 的转换，可直接作为 int8 校准的输入。但 tf、pytorch、mxnet、darknet 出来的模型必须先通过量化工具转换为 fp32umodel，在进行进一步的量化。

3.2 模型转换 int8 umodel

? 我们这里使用的是 caffe ssd model，无需通过量化工具进行 fp32umodel 的转换，直接进行 int8 的量化，主要骤如下：

• 准备 lmdb 数据集

• 生成 int8umodel

• 生成 int8bmodel

3.2.1 准备lmdb数据集

? 将校准数据集转换成 lmdb 格式，供后续校准量化使用。

? lmdb 数据集合的生成，有两种方式：

• 一是通过 convert_imageset 工具直接针对测试图片集合生成；
• 二是通过 u_framework 框架接口来生成，主要针对级联网络，后级网络的输入依赖前级网络的输出，例如 mtcnn；

? 这里主要使用 convert_imageset 工具来生成校准集，可以参考我的这篇《【经验分享】使用 caffe SSD 生成 VOC0712 lmdb 数据集》来制作 VOC0712 lmdb 数据集。

? 将生成的 lmdb 放到目录 /workspace/examples/SSD_object/model/data/VOC0712/lmdb

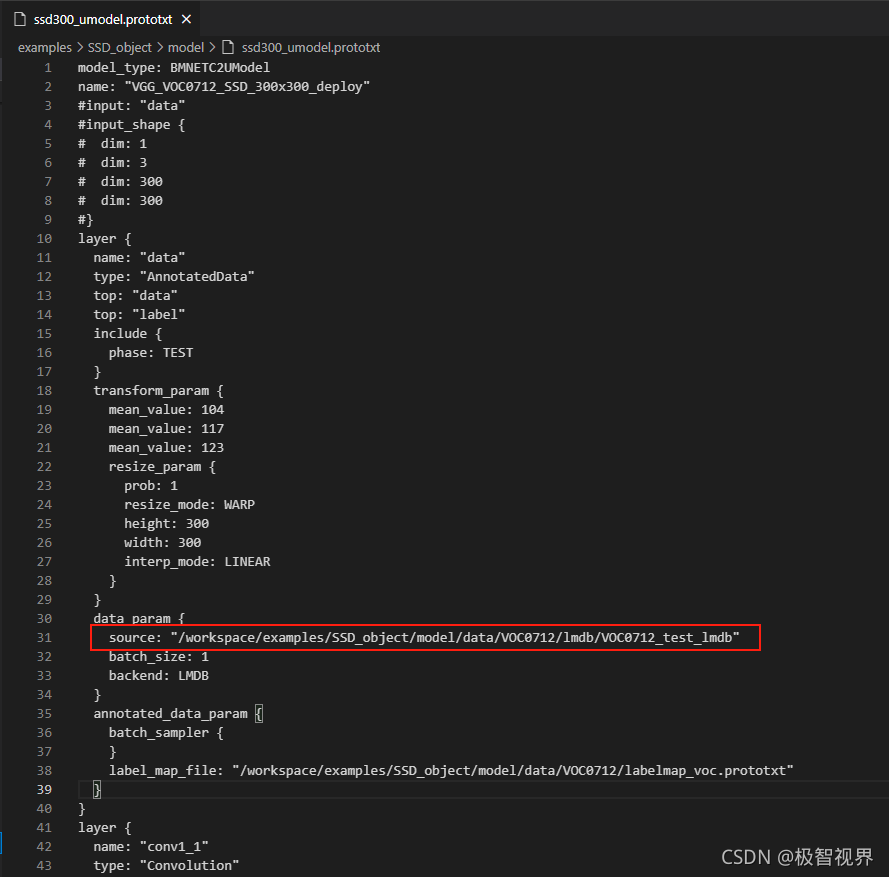

? 修改 /workspace/examples/SSD_object/model/ssd300_umodel.prototxt 中

3.2.2 生成 int8 umodel

? 比特大陆的 SDK 内提供了转换的工具，可以直接把 fp32umodel(.caffemodel) 转换成中间临时模型 (int8umodel)。 量化时使用 calibration_use_pb 来执行校准，命令如下：

calibration_use_pb \
         release \ #固定参数
         -model= PATH_TO/**.prototxt \ #描述网络结构的文件
         -weights=PATH_TO/**.fp32umodel \#网络系数文件(caffemodel可以直接使用)
         -iterations=1000 \ #迭代的次数(定点化过程中使用多少张图片，每次迭代使用一张图片)
         -bitwidth=TO_INT8 #固定参数

? 对于我们这里的 caffe SSD 模型来说就是这样：

calibration_use_pb release \
         -model=./ssd300_umodel.prototxt   \
         -weights=./ssd300.caffemodel  \
         -iterations=1000 \
         -bitwidth=TO_INT8

? 量化过程很漫长，因为我们用了 VOC0712 比较大的数据集

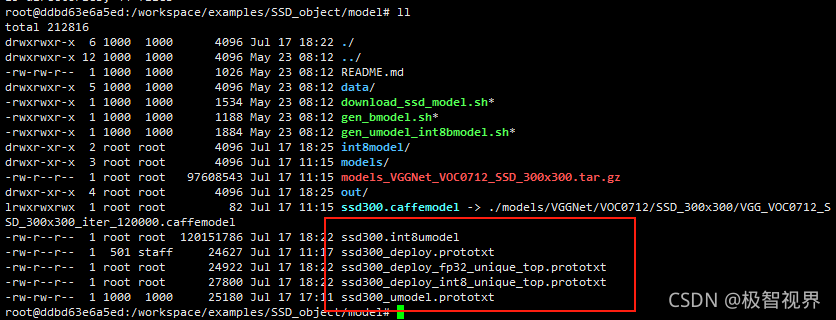

? 正常输出产生如下文件：

├── ssd300_deploy_fp32_unique_top.prototxt
├── ssd300_deploy_int8_unique_top.prototxt
├── ssd300.int8umodel
├── ssd300_test_fp32_unique_top.prototxt
├── ssd300_test_int8_unique_top.prototxt
└── ssd300_umodel.prototxt

3.3 Int8 umodel 转换 Int8 bmodel

? Int8umodel 作为一个临时中间存在形式，需要进一步转换为可以在比特大陆 SE5 盒子上执行的 bmodel。

? 这里会使用到比特大陆 SDK 里的 BMNETU 工具：

/path/to/bmnetu -model=<path> \
     　　        -weight=<path> \
     　　        -shapes=<string> \
     　　        -net_name=<name> \
     　　        -opt=<value> \
     　　        -dyn=<bool> \
     　　        -prec=<string> \
     　　        -outdir=<path> \
     　　        -cmp=<bool> \
     　　        -mode=<string>

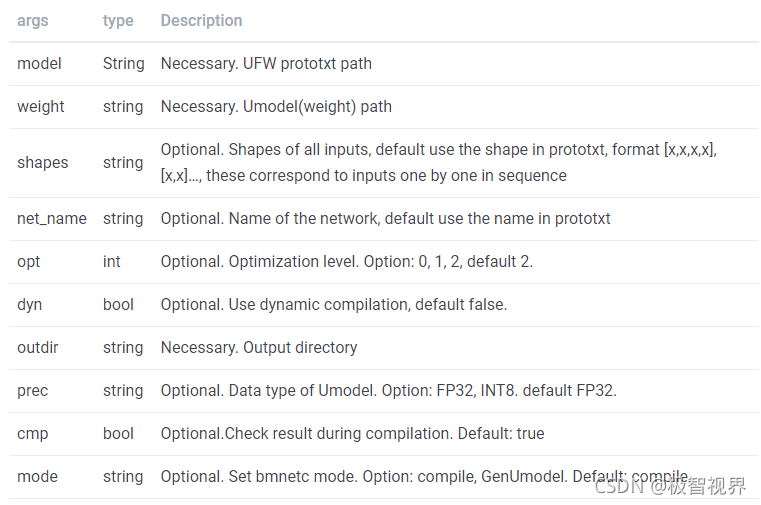

? 其中传参的含义如下：

?我们这里 caffe SSD 例程中，具体转换命令如下：

 mkdir int8model

 bmnetu -model=ssd300_deploy_int8_unique_top.prototxt \
        -weight=ssd300.int8umodel \
        -max_n=1 \
        -prec=INT8 \
        -dyn=0 \
        -cmp=1 \
        -target=BM1684 \
        -outdir=./int8model

? 最终会在较长运行时间后生成目标模型 int8bmodel，这个模型就是最后可以直接在比特大陆 SE5 盒子上运行的模型。

int8model
├── compilation_1.bmodel //n,c,h,w (1,3,300,300)
├── compilation_4.bmodel //n,c,h,w (4,3,300,300)
out/
├── int8_ssd300.bmodel  //compilation_1.bmodel 和 compilation_4.bmodel进行combine后的bmodel

? 好了，收工~
